Опалубка для фундамента своими руками фото под дом: 73 фото, чертежи и схемы установки

73 фото, чертежи и схемы установки

Опубликовано: 11.08.2017

Надежное основания для любой постройки обеспечивает хороший фундамент. Перед заливкой бетонного раствора необходимо сделать правильную опалубку, которая придает нужную форму будущему строению.

Перед тем как приступить к рабочему процессу, рекомендуется ознакомиться с возможными вариантами сборных конструкций.

Для каждой разновидности бетона разработана специальная технология изготовления удерживающего каркаса.

В нашем материале представлена подробная инструкция, которая позволяет сделать опалубку для фундамента своими руками.

Какие материалы необходимо использовать?

На сегодняшний день, опалубка может быть выполнена из любого вида материалов. Для этого используют:

• металл;
• железобетон;
• полистирольные блоки;
• деревянные доски.

Железный каркас считается универсальным вариантном. Его ширина регулируется благодаря специальным прутьям по всему периметру. Для этого понадобятся металлические листы, толщина которых не должна превышать 3 мм.

Этот материал часто используют для создания опалубки ленточного фундамента. Для увеличения жесткости, рекомендуется приварить металлические прутья к железным листам. Главное преимущества материала, заключается в его хорошей гибкости.

Он отлично гнется в любую сторону, тем самым позволяет корректировать мелкие недостатки в процессе заливки опалубки.

Еще одним положительным качеством является простота сборки. Металлические пластины отлично держат заданную форму. Единственным недостатком этой конструкции считается её высокая цена.

Железобетонная опалубка также относится к дорогостоящим видам каркаса. Как правило, она состоит из двух бетонных плит.

В зависимости от толщины стен будущего дома устанавливается необходимое расстояние между железобетонной конструкцией. Далее её заливают жидким бетонным раствором и оставляют до полного высыхания.

Основным недостатком такой опалубки является большой вес бетонных плит и сложные монтажные работы. Выполнять изготовление такого каркаса должны профессиональные мастера. Неправильно установленные элементы могут сократить эксплуатационный срок здания.

Полистирольная опалубка в последнее время пользуется огромной популярностью среди строительных фирм. Несмотря на облегченный вес полистирола из него получается прочное основание.

Деревянные доски довольно часто используют в домашних условиях. Благодаря им опалубка под фундамент, равномерно пропитывается бетонным раствором. Доски позволяют увеличить высоту конструкции путем дополнительной фиксации.

Съёмная деревянная опалубка своими руками

Как сделать опалубку самостоятельно? Для этого понадобятся качественны доски, которые способны выдержать давление бетонной смеси. Металлические прутья обеспечат максимальную устойчивость опалубке.

Весь процесс изготовления состоит из нескольких манипуляций, которые помогают установить качественную конструкцию. На фото опалубки для фундамента запечатлена подробная инструкция для выполнения работы.

Последовательность действий

Здесь главное соблюдать все по очередность действий:

Первым делом необходимо вырыть яму в соответствии с вашим проектом будущей постройки.

Между деревянной опалубкой и землей, необходимо оставить немного свободного места. Это позволит аккуратно убрать деревянный каркас после высыхания бетонного основания.

Дно конструкции рекомендуется укрепить смесью песка и мелкой щебенки.

После этого можно заниматься креплением дополнительных опорных брусьев, которые обеспечат необходимый угол наклона. Такую методику используют при строительстве домов на неровной поверхности.

Завершающим действием будет заливка бетонной смеси. Опытные профессионалы рекомендуют оставить опалубку на 5 недель до полного высыхания раствора.

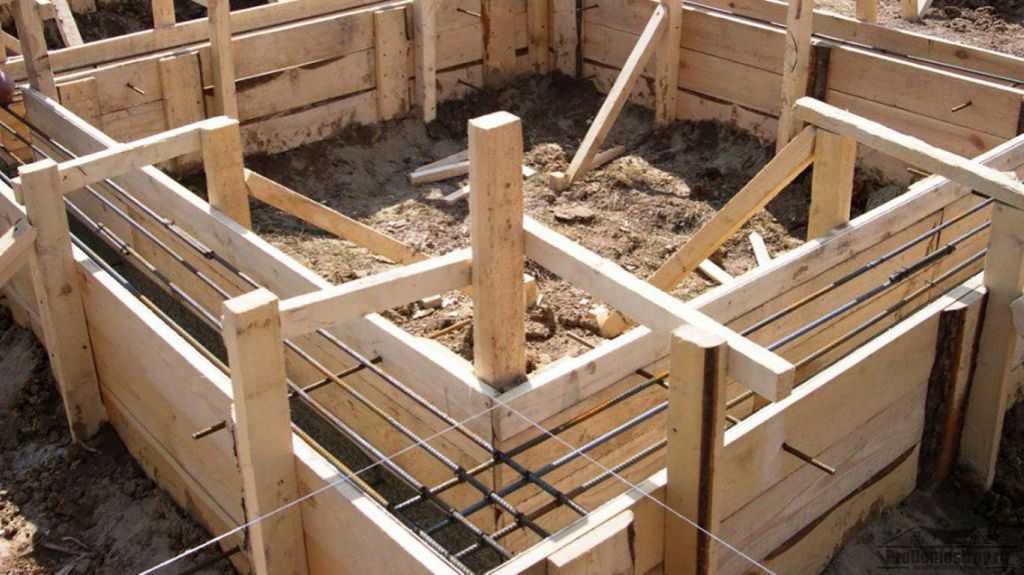

Фото опалубки для фундамент

Опалубка для Фундамента Своими Руками (от А до Я)

Правильно сделанный фундамент строения – залог долговечной его эксплуатации. А залогом хорошего основания строения является опалубка. Для загородного дома или коттеджа можно сделать опалубку для фундамента своими руками.

Содержание:

• Виды опалубки
  • Щитовая
  • Съёмная
  • Несъёмная
• Применение опалубки для разных типов фундаментов
  •  Ленточного
  • Плитного
  • Свайного
• Изготовление опалубки (пошаговая инструкция)
  • Щитовая
• Особенности установки опалубки
  • Щитовой
  • Съёмной
  • Снятие опалубки с фундамента (пошаговая инструкция)
    • ОПАЛУБКА СВОИМИ РУКАМИ

Виды опалубки

Ленточный фундамент

Опалубочные системы (формы под заливку) можно поделить по методу изготовления и способу монтажа. Систему можно собирать (изготавливать) непосредственно на месте строительства, а можно приобрести готовые комплектующие. В любом случае форму необходимо устанавливать на площадке перед заливкой бетона.

Щитовая

Щитовая опалубка

Щитовая

Самый распространённый тип системы. На строительной площадке из досок собираются плоскости требуемого размера. Затем, в соответствии с разметкой, форма монтируется, раскрепляется дополнительными приспособлениями. В качестве укрепляющих элементов служат: распорки, стяжки, клинья и колья

С наружной стороны формы устанавливаются колья, к которым крепятся клины в виде треугольников, удерживающие конструкцию в вертикальном положении.

Для выдерживания геометрических размеров фундамента, применяются стяжки (шпильки), которые после устройства основания извлекаются, а также распорки, установленные между щитами. Распорки остаются внутри залитого бетоном фундамента.

Применяется такой вид системы при устройстве ленточных, свайных (ростверковых) оснований.

Съёмная

Съёмная опалубка

Съёмная

Съёмная или, как её ещё называют, разборная форма монтируется из листов влагостойкой фанеры, толщиной не менее 22 мм. Такие конструкции предназначены для многоразового использования. Как правило, применяются при устройстве перекрытий зданий. Листы фанеры имеют стандартный размер 1,25 * 2,5 м.

Комплекты продаются вместе с опорными, регулируемыми стойками, которые подпирают листы снизу или выступают в качестве распорок при устройстве ленточного фундамента. Также в комплекте идут замки и детали углов.

Такие листы подойдут при устройстве оснований высокого цокольного этажа.

Несъёмная

Несъёмная опалубка

Несъёмная

Также, в основном, покупной тип системы. Элементы конструкции изготавливаются из легкого пенополистирола. Блоки легко монтируются на месте строительства. В комплекты также входят углы. Такой тип опалубки позволяет сконструировать форму основания сложных размеров, вплоть до закругленных.

Преимуществом такого вида системы является простота монтажа со строгим соблюдением геометрических размеров. К тому же конструктив остается в земле и выполняет дополнительно роль утеплителя. Бетон с обеих сторон оказывается окруженным пенополистеролом, который также выступает в роли гидроизоляции основания строения.

Применение опалубки для разных типов фундаментов

Опалубка для фундамента

Устройство любого монолитного фундамента требует применения формы. Исключение составляют фундаменты из сборного железобетона.

Применяя опалубку при устройстве фундамента, нужно выдерживать ряд условий:

1Конструктив должен быть устойчивым, прочным, так как давление бетона на стенки может достигать десятки килограмм на квадратный метр

2Размеры конструкции должны быть строго выставлены

3Не допускать наличие щелей, не плотностей прилегания всех элементов системы друг к другу, чтобы не допустить течи бетона

4Необходимо использовать крепёж, позволяющий легко собирать, а также демонтировать форму

 Ленточного

Ленточное основание

Ленточного

Среди строителей распространен этот вид основания. Для его устройства можно применять любой тип системы: щитовую, съёмную или несъёмную. Всё зависит от сложности конструкции и конфигурации основания здания.

Для монтажа конструкции собственными руками выбирают щитовую систему. Она легко собирается из обрезной доски с использованием брусков. К тому же это вариант не требует больших затрат.

Впоследствии конструкцию можно демонтировать и использовать доску в других местах на строительстве дома.

Также подходящий, но более затратный вариант – несъёмная опалубка из пенополистирола. Ленточный фундамент с такой конструкцией получается ровным, а заодно утепленным и гидроизолированным.

Комплекты такой формы поставляются с распорками и соединителями. Процесс сборки напоминает конструктор ЛЕГО.

Разборная система может быть тоже использована, но приобретать её нецелесообразно для строительства частного домовладения. Можно использовать вариант аренды, который тоже затратный.

Плитного

Плитное основание

Плитного

Плитное основание визуально представляет собой площадку из бетона. Заглубляется на глубину до 0,5 м или более 1,8 м.  Для устройства такого основания применяться несъемная форма. Здесь в качестве плоскости выступают листы пенополистирола 50 или 100 мм, которые потом будут служить утеплителем и гидроизолирующей конструкцией.

Варианты со щитовой или съёмной системой —  неэффективны, так как процесс разборки достаточно трудоёмкий. А в случае с разборной (съемной) конструкцией, придется значительно увеличивать площадь котлована под плиту, чтобы осталось место для работ по монтажу и последующей разборки всей формы.

Свайного

Свайное основание

Свайного

Свайный, он же ростверковый, включает в себя элементы ленточного фундамента. В этом варианте оправдано применение деревянной опалубки.

Учитывая тот факт, что свайная конструкция может быть заглубленной, в уровень земли, выше уровня земли, применение формы из досок незаменимо. Единственно, при заглубленном варианте, может быть использована полистирольная несъёмная опалубка, но в частном строительстве такие случаи практически не применяются.

После установки свай на земле между ними устраивается деревянная опалубка, а между свай заливается армированная лента, которая может служить ростверком.

При размещении фундамента выше земли, также между смонтированных свай выставляется деревянная конструкция и заливается бетон.

Такие формы легко изготавливаются и монтируются своими руками, так как свайный конструктив нашел своё широкое применение в частном строительстве.

Изготовление опалубки (пошаговая инструкция)

Изготовление опалубки

Устройство фундамента включает в себя изготовление опалубки. Изготовить, а потом установить её на строительной площадке самостоятельно вполне возможно, выполняя несложные правила.

Деревянная система для устройства фундаментов любого типа остается самой доступной как по цене, так и для самостоятельного монтажа.

Перед работами по изготовлению формы необходимо:

1Подготовить инструмент: рулетка, уровень (простой – 1 м, водяной – 10 м), молоток, шуруповерт, саморезы по дереву

2Выполнить расчет материала

3Приобрести материал: доска обрезная, брус 50*50 мм, шпильки металлические ф10 мм с шайбами и гайками

Котлован под фундамент

1ШАГ 1

Котлован. Приступая к работам необходимо подготовить котлован будущего фундамента. Копать траншеи нужно на 5-10 см шире, чтобы после установки и раскрепления плоскостей из досок можно было засыпать пространство землёй, тем самым укрепив конструкцию.

При установке опалубки на поверхности, требуется выполнить разметку с помощью специальной проволоки (струна обноски). Любой шнур будет ненадёжен, так как может порваться в процессе работ.

Разметка фундамента

2ШАГ 2

Расчет. После выполнения разметки выполняется расчет количества материала.

Для определения количества доски вычисляется периметр фундамента, показатель умножается на 2. Затем, исходя из высоты конструкции и ширины доски, определяем количество досок по вертикали. Умножая этот показатель на вычисленный ранее удвоенный периметр, получается количество пиломатериала в погонных метрах. Разделив на 3-4 м (обычная длина доски) вычислим количество досок в штуках (так их легче заказать).

Количество бруска берется из расчета высоты конструкции, принимая во внимание тот факт, что бруски размещаем через 40-50 см по всей длине.

Распорки устанавливаются напротив вертикальных брусков через один, а между распорками будут размещаться металлические шпильки.

Учитывая все вычисления, а также места установки элементов, можно определить количество материала.

Заказывать материал необходимо с погрешностью +5%. Этот запас поможет устранить погрешности при расчетах.

Изготовление щитов

3ШАГ 3

Изготовление щитов. Исходя из высоты конструкции, сбиваются изделия из досок и брусьев, которые располагают по длине через 40-50 см. Длина плоскостей зависит от размера доски (это может быть 3 или 4 метра).

Установка опалубки

4ШАГ 4

Установка опалубки. Первым этапом забиваются колья из брусков по углам фундамента. Между этими кольями с промежутком 60 – 80 см забиваются промежуточные бруски. Вдоль брусков укладывается направляющая доска, на которую устанавливаются заготовленные щиты. Плоскости саморезами крепятся к установленным кольям.

Для фиксирования геометрических размеров, внутри конструкции крепятся  распорки. Для защиты опалубки от «распирания» бетоном, устанавливаются шпильки.

Подготовка к заливке

5ШАГ 5

Подготовка к заливке. После установки плоскостей, проверяют всю конструкцию на отсутствие щелей. Для гарантированного обеспечения герметичности конструкции, внутреннюю поверхность выстилают плёнкой, чтобы исключить протечку бетона.

По окончании монтажа, проводят армирование будущего основания: устанавливают подготовленные армокаркасы и закладные детали, если этого требует конструкция.

Особенности установки опалубки

Схема установки опалубки

Общими особенностями установки являются обязательное соблюдение геометрических размеров. А также выставление всех углов конструкции в одном уровне. А для каждых типов опалубочных систем есть свои особенности.

Щитовой

Щитовая опалубка

Щитовой

Устанавливая щитовую опалубку из досок нужно обращать внимание на высоту плоскостей. Ширина досок может отличаться, в результате получаются различные по высоте конструкции.

Это может повлиять при определении общего уровня установки системы. Нужно стараться подобрать щиты так, чтобы на внешнем контуре или на внутреннем были конструкции одинакового размера.

При монтаже такой системы необходимо контролировать толщину будущего основания, то есть расстояние между внешней и внутренней стороной. Доски могут быть изогнутыми, а это значит, что расстояние будет в разных местах различным.

Подобные ситуации исправляются за счет металлических шпилек, которые стягивают плоскости, или при помощи распорок, увеличивающих расстояние между щитами.

Съёмной

Монтаж съемной опалубки

Съёмной

Монтаж съемной опалубки начинают от любого угла, чем и закрепляются два направления. Для крепления используются специальные замки. Устанавливается форма на заранее подготовленную поверхность. В местах неровностей, ведут подсыпку грунтом.

Устойчивость всех элементов достигается за счет взаимного крепления листов формы друг к другу, чем создается жёсткость системы.

В горизонтальной плоскости правильность установки контролируется уровнем.

Снятие опалубки с фундамента (пошаговая инструкция)

Снятие опалубки

Демонтаж всей конструкции проводят после того, как бетон набрал 70% прочности. Это примерно через 21 день.

1ШАГ 1

Проводится снятие всех шпилек, установленных при монтаже. Гайки скручиваются, и шпильки вытаскиваются. Впоследствии их можно будет использовать повторно.

2ШАГ 2

Убираются все подкосы, подпорки с внешней стороны фундамента. Вытаскиваются забитые колья.

3ШАГ 3

Выкручиваются саморезы, которыми крепились внутренние распорки опалубки.

4ШАГ 4

Снимаются щиты конструкции. После набора прочности бетоном, дерево легко от него отходит.

Такие же шаги предпринимаются при демонтаже внутренней части опалубки.

Проведя демонтаж всей системы, плоскости можно разделить на доски, которые будут использованы на стройке.

Устройство опалубки собственными руками

Устройство опалубки собственными руками – несложная, но ответственная работа, требующая внимания к проведению всех операций. Важным моментом являются подготовительные операции и приобретение материала. Выбор опалубочной системы зависит от конструктива фундамента и финансовых возможностей застройщика.

Дополнительные рекомендации и разъяснения можно получить, просмотрев ниже представленный ролик:
