Заливают фундамент, как правило, в специальную опалубку, сделанную по правилам с соблюдением необходимых норм. В статье рассматриваются разные виды опалубок, приводятся расчеты и инструкции, что позволит изготовить конструкции самостоятельно.

Важно до начала работ решить, какой будет основа у будущего сооружения, это позволит определиться с материалом изготовления.

Изготовление конструкции

Посмотрите на фото опалубки для фундамента, ее изготавливают из разных материалов:

Металл

Такой вариант отличается универсальностью, но считается самым дорогостоящим, его собирают из листов стали с толщиной 1 или 2 мм.

Металлическая опалубка нужна для обустройства ленты и других разновидностей монолитного фундамента. Арматуру приваривают к стальным листам, из которых изготовлена опалубка, благодаря чему увеличивается жесткость основания.

Металл удобно обрабатывать, он легко гнется, принимая нужную форму для основания из бетона. Главным минусом металлической опалубки считают ее дороговизну, она стоит дороже всех остальных.

Железобетон

Эта разновидность не относится к дешевым, опалубку делают из бетонных плит. Толщина плит влияет на расход бетона, на возведении основания можно сэкономить, сохраняя важные свойства конструкции.

Минус железобетонных плит заключается в их большом весе, чтобы их установить владелец земельного участка должен нанять спецтехнику. Когда для опалубки берут уже готовые плиты, то при отсутствии одного размера, устанавливают распорки, из-за чего возрастает стоимость конструкции.

Пенополистирол

Этот практичный вариант высокого качества достоин вашего внимания, конструкцию собирают из пенополистирольных блоков.

Отдельные элементы легко монтировать: они без труда обрабатываются под нужную форму. Среди недостатков отмечаем высокую стоимость и затруднения при подборе конструкционных элементов таких, как углы.

Подручные материалы

Разные виды опалубки для фундамента можно изготовить из того, что имеется у мастера в наличии: шифера, профлистов, других материалов.

Главное, чтобы получилась конструкция без больших просветов, ее большой плюс – дешевизна, но недостатки у нее тоже есть.

Минусы опалубки:

• Сложная сборка;
• Велика вероятность утечки бетонной смеси;
• Недостаточно высокая несущая способность;
• Необходимость в дополнительной установке опор с расклинками.

Данную разновидность можно безопасно использовать для строительства маленьких хозпостроек.

Древесина

Многие знают, как сделать опалубку для фундамента из фанеры с досками, это вариант считается самым популярным. Среди преимуществ нужно упомянуть доступность материалов и их низкую стоимость, деревянные элементы легко монтируются, нет необходимости использовать профессиональные инструменты.

Среди недостатков следует выделить необходимость усиления конструкции с помощью установки дополнительных элементов, что требуется в некоторых ситуациях, это понадобится, когда размеры материалов для создания конструкции отличаются.

Как сделать необходимые расчеты?

Далее приводится пример расчетов для деревянной опалубки: для изготовления конструкции использовались доски с длиной 600 см, толщиной 2,5 см и шириной от 10 до 15 см.

Чтобы сделать расчет, нужно разделить основание на длину доски, высоту основы делят на ширину доски, полученные значения умножьте. В результате вы получите число досок, необходимых для создания конструкции, среднее значение — на 1 м3 требуется 40 – 65 элементов, точное количество определяется в зависимости от ширины.

Понадобится приобрести брус, чтобы зафиксировать дополнительные элементы и распорки, они позволяют усилить систему. Не забудьте учесть расходы на арматурные стержни, крепеж и инструменты, которых нет у мастера под рукой. Можно также арендовать конструкцию на стройплощадке, что обойдется немного дешевле, чем ее обустройство своими руками.

Несъемная и съемная опалубка

Установка опалубки для фундамента производится быстрее, если использовать конструкцию несъемного типа. Такая опалубка остается в основании после заливания бетона, ее собирают из подручных средств, включая ЦСП или ДВП. Полые металлические или асбестовые трубы могут служить опалубкой для столбчатого фундамента.

Съемную опалубку изготавливают из деревянных досок, стройплощадку предварительно очищают от мусора, делают разметку под проект.

После этого вбивают по периметру бруски с наружной стороны, прикрепите к ним основные конструкционные элементы. В качестве крепежа используйте шурупы с гвоздями, дополнительную жесткость системе придадут шпильки.

В опалубке не должно быть больших щелей, зазоры необходимо заделать с помощью подручных материалов. Если ширина щели больше 5 мм, в нее будет просачиваться бетонная смесь, предотвратить появление утечки поможет полиэтиленовая пленка, закрепленная на внутренних стенках конструкции.

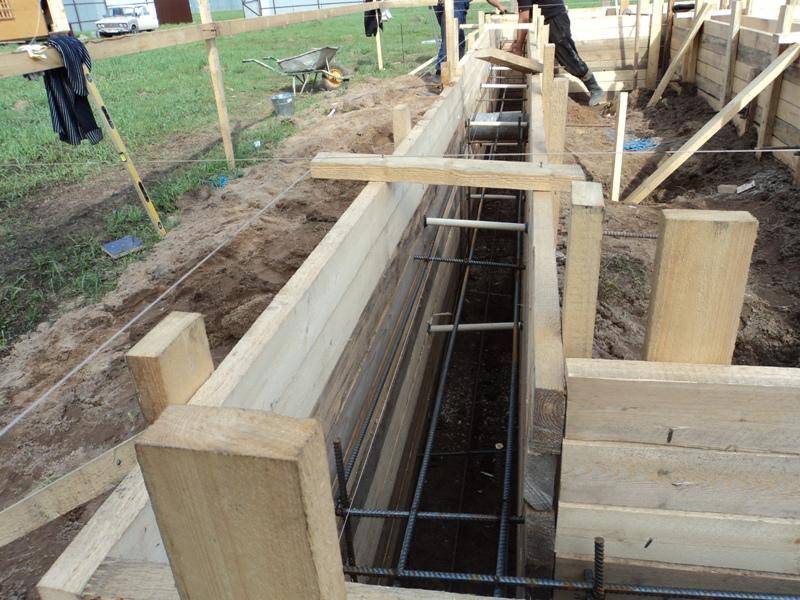

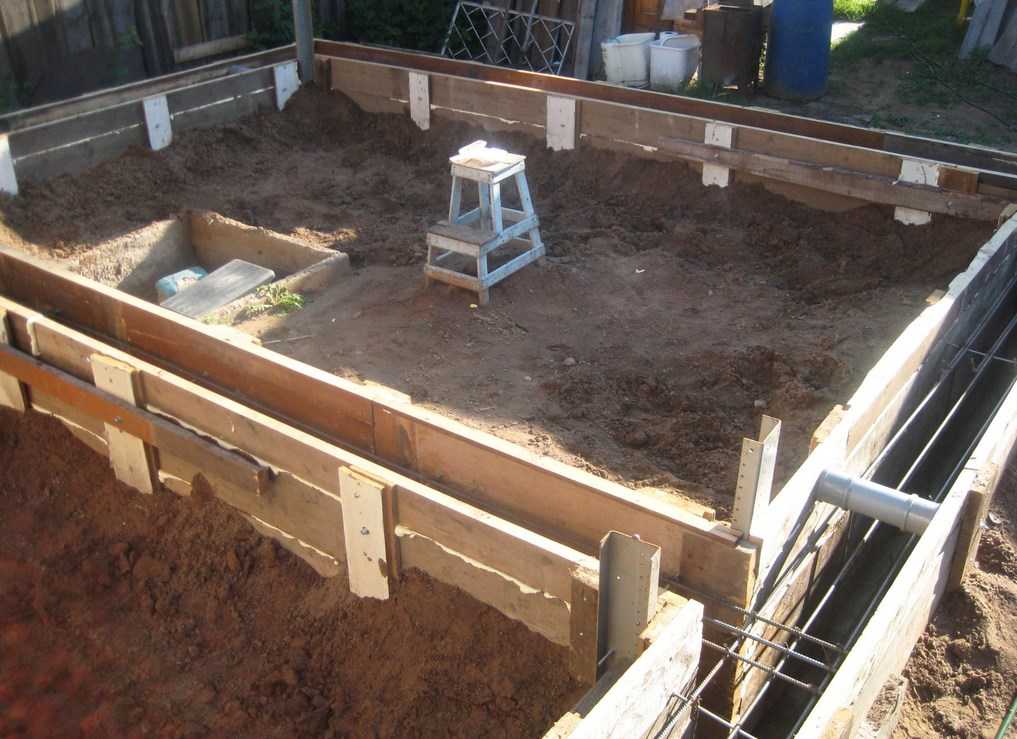

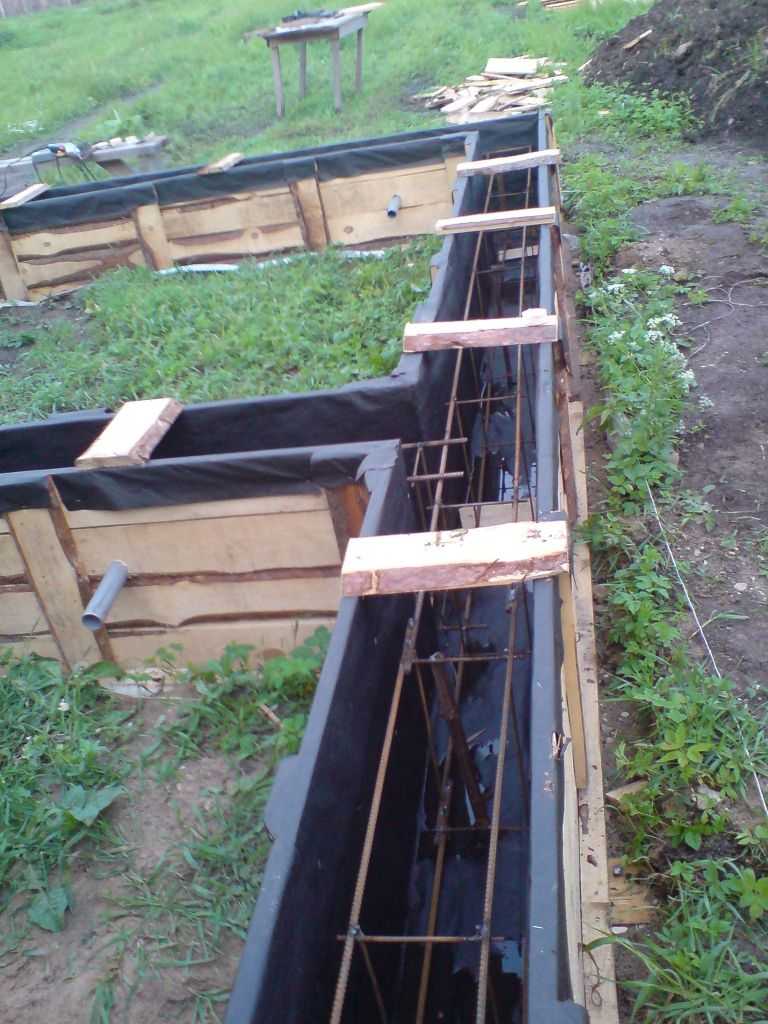

Фото опалубки для фундамента

Также рекомендуем посетить:

• Цоколь фундамента
• Плитный фундамент
• Свайный фундамент
• Арматура для фундамента
• Типы фундаментов
• Устройство фундамента
• Монолитный фундамент
• Утепление фундамента
• Заливка фундамента
• Глубина фундамента
• Гидроизоляция фундамента
• Высота фундамента
• Винтовой фундамент
• Бетонный фундамент
• Фундамент из блоков
• Виды и этапы заливки фундамента
• Фундамент своими руками
• Какой фундамент лучше
• Фундамент для бани
• Расчет фундамента
• Ленточный фундамент
• Кирпичный фундамент
• Кованые калитки
• Фундамент для дома
• Фундамент под забор

Опалубка для Фундамента Своими Руками (от А до Я)

Правильно сделанный фундамент строения – залог долговечной его эксплуатации. А залогом хорошего основания строения является опалубка. Для загородного дома или коттеджа можно сделать опалубку для фундамента своими руками.

Содержание:

• Виды опалубки
  • Щитовая
  • Съёмная
  • Несъёмная
• Применение опалубки для разных типов фундаментов
  •  Ленточного
  • Плитного
  • Свайного
• Изготовление опалубки (пошаговая инструкция)
  • Щитовая
• Особенности установки опалубки
  • Щитовой
  • Съёмной
  • Снятие опалубки с фундамента (пошаговая инструкция)
    • ОПАЛУБКА СВОИМИ РУКАМИ

Виды опалубки

Ленточный фундамент

Опалубочные системы (формы под заливку) можно поделить по методу изготовления и способу монтажа. Систему можно собирать (изготавливать) непосредственно на месте строительства, а можно приобрести готовые комплектующие. В любом случае форму необходимо устанавливать на площадке перед заливкой бетона.

Щитовая

Щитовая опалубка

Щитовая

Самый распространённый тип системы. На строительной площадке из досок собираются плоскости требуемого размера. Затем, в соответствии с разметкой, форма монтируется, раскрепляется дополнительными приспособлениями. В качестве укрепляющих элементов служат: распорки, стяжки, клинья и колья

С наружной стороны формы устанавливаются колья, к которым крепятся клины в виде треугольников, удерживающие конструкцию в вертикальном положении.

Для выдерживания геометрических размеров фундамента, применяются стяжки (шпильки), которые после устройства основания извлекаются, а также распорки, установленные между щитами. Распорки остаются внутри залитого бетоном фундамента.

Применяется такой вид системы при устройстве ленточных, свайных (ростверковых) оснований.

Съёмная

Съёмная опалубка

Съёмная

Съёмная или, как её ещё называют, разборная форма монтируется из листов влагостойкой фанеры, толщиной не менее 22 мм. Такие конструкции предназначены для многоразового использования. Как правило, применяются при устройстве перекрытий зданий. Листы фанеры имеют стандартный размер 1,25 * 2,5 м.

Комплекты продаются вместе с опорными, регулируемыми стойками, которые подпирают листы снизу или выступают в качестве распорок при устройстве ленточного фундамента. Также в комплекте идут замки и детали углов.

Такие листы подойдут при устройстве оснований высокого цокольного этажа.

Несъёмная

Несъёмная опалубка

Несъёмная

Также, в основном, покупной тип системы. Элементы конструкции изготавливаются из легкого пенополистирола. Блоки легко монтируются на месте строительства. В комплекты также входят углы. Такой тип опалубки позволяет сконструировать форму основания сложных размеров, вплоть до закругленных.

Преимуществом такого вида системы является простота монтажа со строгим соблюдением геометрических размеров. К тому же конструктив остается в земле и выполняет дополнительно роль утеплителя. Бетон с обеих сторон оказывается окруженным пенополистеролом, который также выступает в роли гидроизоляции основания строения.

Применение опалубки для разных типов фундаментов

Опалубка для фундамента

Устройство любого монолитного фундамента требует применения формы. Исключение составляют фундаменты из сборного железобетона.

Применяя опалубку при устройстве фундамента, нужно выдерживать ряд условий:

1Конструктив должен быть устойчивым, прочным, так как давление бетона на стенки может достигать десятки килограмм на квадратный метр

2Размеры конструкции должны быть строго выставлены

3Не допускать наличие щелей, не плотностей прилегания всех элементов системы друг к другу, чтобы не допустить течи бетона

4Необходимо использовать крепёж, позволяющий легко собирать, а также демонтировать форму

 Ленточного

Ленточное основание

Ленточного

Среди строителей распространен этот вид основания. Для его устройства можно применять любой тип системы: щитовую, съёмную или несъёмную. Всё зависит от сложности конструкции и конфигурации основания здания.

Для монтажа конструкции собственными руками выбирают щитовую систему. Она легко собирается из обрезной доски с использованием брусков. К тому же это вариант не требует больших затрат.

Впоследствии конструкцию можно демонтировать и использовать доску в других местах на строительстве дома.

Также подходящий, но более затратный вариант – несъёмная опалубка из пенополистирола. Ленточный фундамент с такой конструкцией получается ровным, а заодно утепленным и гидроизолированным.

Комплекты такой формы поставляются с распорками и соединителями. Процесс сборки напоминает конструктор ЛЕГО.

Разборная система может быть тоже использована, но приобретать её нецелесообразно для строительства частного домовладения. Можно использовать вариант аренды, который тоже затратный.

Плитного

Плитное основание

Плитного

Плитное основание визуально представляет собой площадку из бетона. Заглубляется на глубину до 0,5 м или более 1,8 м.  Для устройства такого основания применяться несъемная форма. Здесь в качестве плоскости выступают листы пенополистирола 50 или 100 мм, которые потом будут служить утеплителем и гидроизолирующей конструкцией.

Варианты со щитовой или съёмной системой —  неэффективны, так как процесс разборки достаточно трудоёмкий. А в случае с разборной (съемной) конструкцией, придется значительно увеличивать площадь котлована под плиту, чтобы осталось место для работ по монтажу и последующей разборки всей формы.

Свайного

Свайное основание

Свайного

Свайный, он же ростверковый, включает в себя элементы ленточного фундамента. В этом варианте оправдано применение деревянной опалубки.

Учитывая тот факт, что свайная конструкция может быть заглубленной, в уровень земли, выше уровня земли, применение формы из досок незаменимо. Единственно, при заглубленном варианте, может быть использована полистирольная несъёмная опалубка, но в частном строительстве такие случаи практически не применяются.

После установки свай на земле между ними устраивается деревянная опалубка, а между свай заливается армированная лента, которая может служить ростверком.

При размещении фундамента выше земли, также между смонтированных свай выставляется деревянная конструкция и заливается бетон.

Такие формы легко изготавливаются и монтируются своими руками, так как свайный конструктив нашел своё широкое применение в частном строительстве.

Изготовление опалубки (пошаговая инструкция)

Изготовление опалубки

Устройство фундамента включает в себя изготовление опалубки. Изготовить, а потом установить её на строительной площадке самостоятельно вполне возможно, выполняя несложные правила.

Деревянная система для устройства фундаментов любого типа остается самой доступной как по цене, так и для самостоятельного монтажа.

Перед работами по изготовлению формы необходимо:

1Подготовить инструмент: рулетка, уровень (простой – 1 м, водяной – 10 м), молоток, шуруповерт, саморезы по дереву

2Выполнить расчет материала

3Приобрести материал: доска обрезная, брус 50*50 мм, шпильки металлические ф10 мм с шайбами и гайками

Котлован под фундамент

1ШАГ 1

Котлован. Приступая к работам необходимо подготовить котлован будущего фундамента. Копать траншеи нужно на 5-10 см шире, чтобы после установки и раскрепления плоскостей из досок можно было засыпать пространство землёй, тем самым укрепив конструкцию.

При установке опалубки на поверхности, требуется выполнить разметку с помощью специальной проволоки (струна обноски). Любой шнур будет ненадёжен, так как может порваться в процессе работ.

Разметка фундамента

2ШАГ 2

Расчет. После выполнения разметки выполняется расчет количества материала.

Для определения количества доски вычисляется периметр фундамента, показатель умножается на 2. Затем, исходя из высоты конструкции и ширины доски, определяем количество досок по вертикали. Умножая этот показатель на вычисленный ранее удвоенный периметр, получается количество пиломатериала в погонных метрах. Разделив на 3-4 м (обычная длина доски) вычислим количество досок в штуках (так их легче заказать).

Количество бруска берется из расчета высоты конструкции, принимая во внимание тот факт, что бруски размещаем через 40-50 см по всей длине.

Распорки устанавливаются напротив вертикальных брусков через один, а между распорками будут размещаться металлические шпильки.

Учитывая все вычисления, а также места установки элементов, можно определить количество материала.

Заказывать материал необходимо с погрешностью +5%. Этот запас поможет устранить погрешности при расчетах.

Изготовление щитов

3ШАГ 3

Изготовление щитов. Исходя из высоты конструкции, сбиваются изделия из досок и брусьев, которые располагают по длине через 40-50 см. Длина плоскостей зависит от размера доски (это может быть 3 или 4 метра).

Установка опалубки

4ШАГ 4

Установка опалубки. Первым этапом забиваются колья из брусков по углам фундамента. Между этими кольями с промежутком 60 – 80 см забиваются промежуточные бруски. Вдоль брусков укладывается направляющая доска, на которую устанавливаются заготовленные щиты. Плоскости саморезами крепятся к установленным кольям.

Для фиксирования геометрических размеров, внутри конструкции крепятся  распорки. Для защиты опалубки от «распирания» бетоном, устанавливаются шпильки.

Подготовка к заливке

5ШАГ 5

Подготовка к заливке. После установки плоскостей, проверяют всю конструкцию на отсутствие щелей. Для гарантированного обеспечения герметичности конструкции, внутреннюю поверхность выстилают плёнкой, чтобы исключить протечку бетона.

По окончании монтажа, проводят армирование будущего основания: устанавливают подготовленные армокаркасы и закладные детали, если этого требует конструкция.

Особенности установки опалубки

Схема установки опалубки

Общими особенностями установки являются обязательное соблюдение геометрических размеров. А также выставление всех углов конструкции в одном уровне. А для каждых типов опалубочных систем есть свои особенности.

Щитовой

Щитовая опалубка

Щитовой

Устанавливая щитовую опалубку из досок нужно обращать внимание на высоту плоскостей. Ширина досок может отличаться, в результате получаются различные по высоте конструкции.

Это может повлиять при определении общего уровня установки системы. Нужно стараться подобрать щиты так, чтобы на внешнем контуре или на внутреннем были конструкции одинакового размера.

При монтаже такой системы необходимо контролировать толщину будущего основания, то есть расстояние между внешней и внутренней стороной. Доски могут быть изогнутыми, а это значит, что расстояние будет в разных местах различным.

Подобные ситуации исправляются за счет металлических шпилек, которые стягивают плоскости, или при помощи распорок, увеличивающих расстояние между щитами.

Съёмной

Монтаж съемной опалубки

Съёмной

Монтаж съемной опалубки начинают от любого угла, чем и закрепляются два направления. Для крепления используются специальные замки. Устанавливается форма на заранее подготовленную поверхность. В местах неровностей, ведут подсыпку грунтом.

Устойчивость всех элементов достигается за счет взаимного крепления листов формы друг к другу, чем создается жёсткость системы.

В горизонтальной плоскости правильность установки контролируется уровнем.

Снятие опалубки с фундамента (пошаговая инструкция)

Снятие опалубки

Демонтаж всей конструкции проводят после того, как бетон набрал 70% прочности. Это примерно через 21 день.

1ШАГ 1

Проводится снятие всех шпилек, установленных при монтаже. Гайки скручиваются, и шпильки вытаскиваются. Впоследствии их можно будет использовать повторно.

2ШАГ 2

Убираются все подкосы, подпорки с внешней стороны фундамента. Вытаскиваются забитые колья.

3ШАГ 3

Выкручиваются саморезы, которыми крепились внутренние распорки опалубки.

4ШАГ 4

Снимаются щиты конструкции. После набора прочности бетоном, дерево легко от него отходит.

Такие же шаги предпринимаются при демонтаже внутренней части опалубки.

Проведя демонтаж всей системы, плоскости можно разделить на доски, которые будут использованы на стройке.

Устройство опалубки собственными руками

Устройство опалубки собственными руками – несложная, но ответственная работа, требующая внимания к проведению всех операций. Важным моментом являются подготовительные операции и приобретение материала. Выбор опалубочной системы зависит от конструктива фундамента и финансовых возможностей застройщика.

Дополнительные рекомендации и разъяснения можно получить, просмотрев ниже представленный ролик:

ОПАЛУБКА СВОИМИ РУКАМИ

Опалубка для фундамента: виды (из досок для ленточного, несъемная), устройство, пошаговое изготовление своими руками (Фото & Видео)

5. 5 Общий балл

Про опалубку для фундамента

Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Доступность применения

8.5

Актуальность информации

9

Раскрытие темы

9.5

Рейтинг пользователей: 1 (1 Голос)

Использование ткани в бетонной опалубке

Зеленая, чистая, относительно недорогая и невероятно практичная тканевая опалубка может использоваться с бетоном для производства конструктивно эффективных и привлекательных с архитектурной точки зрения компонентов всех форм и размеров, от фундаментов, колонн и балок до стен, раковин, мебели и множество аксессуаров.

«Это позволило нам создавать каменную архитектуру, используя очень простые навыки», — говорит Сэнди Лоутон, владелец ArroDesign, проектно-строительной компании в Уэйтсфилде, штат Вирджиния. трудоемкий. «Тканевая опалубка дала нам свободу выполнять сложные строительные работы совсем по-другому, совсем несложно. Это большее преимущество. Эта система гораздо более гибкая». Тканевые формы можно использовать для производства сложных бетонных форм, которые было бы чрезвычайно дорого или почти невозможно создать с помощью традиционной жесткой опалубки. Анне-Метте Манелиус, архитектор и докторант из Копенгагена, Дания, сделала этот стул в рамках своей дипломной работы по тканевой опалубке для бетона. Она хотела, чтобы мягкое на вид кресло обманывало сидящих.

Тканевая опалубка также имеет преимущества с точки зрения экологичности, говорит Лоутон. «Тканевая опалубка в основном сокращает количество всего, что требуется для строительства чего-либо — размещения, хранения и даже изготовления форм. Огромная экономия на каждом этапе пути».

Кроме того, отмечает он, в зависимости от типа ткани, которую вы используете для опалубки, вы можете получить действительно красивую отделку. «Вам не нужно отставать и переделывать». Вместо использования жестких форм, изготовленных из пиломатериалов, фанеры, картона, стали или алюминия, в тканевых формах используется гибкая текстильная мембрана для формирования бетона на месте. Влажный бетон заливается в растяжимую мембрану, которая создает эффективные структурные изгибы и исключительную отделку поверхности.

Форма определяется тем, как ограничен материал. Это может происходить разными способами: от творческого использования завязок для изготовления «петли» до размещения кирпича под тканевой формой для создания рельефа. Ряд 2 на 4 с тканью между каждым куском дерева может образовать решетчатую стену с рисунком из небольших выпуклостей. Раковина Stingray из стеклопластика толщиной 1 дюйм была создана студентами новаторской мастерской Gore по производству раковин с использованием метода закаленной ткани.

Краткая история
По данным Международного общества изготовления тканей, первые практические применения тканевой опалубки были представлены в середине 1960-х годов для борьбы с эрозией и для облицовки прудов, хотя существует несколько патентов на тканевые формы 19-го и начала 20-го веков. В 1970-х годах испанский архитектор Мигель Фисак использовал тонкие пластиковые листы в качестве опалубки для текстурированных стеновых панелей.

В конце 1980-х и начале 1990-х годов трое мужчин, каждый в отдельности, изобрели различные методы создания надземных конструкций из ткани.

Кензо Унно, японский архитектор из Токио, изобрел тканевую опалубку для монолитных бетонных стен.

Рик Ферн, строитель и бизнесмен из Канады, изобрел ряд методов опалубки из ткани. Это привело его к разработке серии продуктов для фундаментов и колонн, которые в настоящее время производятся и продаются компанией Fab-Form Industries в Суррее, Британская Колумбия, Канада. Он президент компании.

Марк Уэст — художник, преподаватель архитектуры и строитель, который в настоящее время является директором Центра архитектурных конструкций и технологий на архитектурном факультете Университета Манитобы в Виннипеге — изобрел ряд методов возведения стен из ткани, балки, колонны, плиты и панели. CAST — это первый исследовательский центр, занимающийся технологиями и обучением тканевой опалубке.

Визуализация конечного результата
«Ткань намного эффективнее фанеры (для форм), но отрасль меняется медленно», — говорит Ферн. «Удивительно, сколько времени требуется, чтобы вывести новые идеи на рынок».

Он считает, что самым большим камнем преткновения при принятии тканевой опалубки является то, что многие подрядчики не могут представить себе конечный результат до начала работ. «(В отличие от жесткой опалубки), это просто свободный кусок ткани. То, что вы получаете, — это не то, что вы видите».

Чтобы помочь подрядчикам визуализировать конечный продукт, у Fearn есть компьютерная программа, которая предсказывает формы, которые будут создаваться тканевыми формами. Он надеется, что по мере того, как все больше подрядчиков будут принимать созданные компьютером сценарии виртуальной реальности, использование тканевой опалубки будет расти. «Ткань — это натяжная мембрана, — говорит Ферн. «Если вы используете другую ткань, она даст вам другую текстуру, но форма останется прежней».

Кроме того, некоторые ткани не имеют покрытия, поэтому они позволяют лишней воде стекать, отмечает он. Это может сделать изделия из формованного бетона более прочными, чем изделия, изготовленные из традиционных деревянных форм.

В мире, где ресурсы истощаются, отмечает он, тканевые формы, подобные тем, которые он продает для колонн, просто имеют смысл. Трубы Fast-Tube, изготовленные из высокопрочного полиэтилена, поставляются в рулонах по 120 футов, которые легко помещаются за сиденьем грузовика и могут быть обрезаны до любой длины с минимальными отходами.

«Это такой экологичный продукт, такой эффективный. Они занимают 1% площади картона и составляют 1/10 веса». Кроме того, в отличие от картона, нет необходимости вывозить отходы на свалку после того, как формы колонны обрезаны по размеру или когда формы зачищены. «Fast-Tubes можно положить под плиту после того, как их зачистят. Они действуют как влагозащита».

Помимо того, что подрядчики могут формировать прочные колонны различной длины — Лоутон использовал Fast-Tubes для изготовления 29-футовых колонн для дома на дереве, который он построил в Вермонте — колонны Fearn из ткани можно легко украсить, просто привязав веревки или обвязав их лентами. образуется, пока бетон еще влажный.

Компания Fab-Form Industries из Суррея, Британская Колумбия, производит форму колонны на тканевой основе под названием Fast-tube. Изготовленная из высокопрочной ткани, Fast-Tube поставляется в рулонах длиной 60 и 120 футов и диаметром от 8 до 24 дюймов.

Форма временно скреплена 2 на 4 и полосками за секунды. Декоративные элементы колонн создаются путем связывания веревок или лент вокруг 90 050.

Гибкая ткань по сравнению с закаленными формами
В то время как в тканевых формах Fearn используется гибкая ткань, которая позволяет весу бетона определять окончательную форму, Брэндон Гор из Gore Design Co. в Темпе, штат Аризона, предпочитает использовать ткань и отвердители ткани для создания точной формы, которую можно использовать многократно. В основном он использует эти формы для высококачественных нестандартных раковин, но он говорит, что в настоящее время работает над интеграцией структурных стен из ткани в свое новое студийное пространство.

«Использование ткани в качестве формы очень удобно для бетона, в частности для декоративного сектора высокого класса», — говорит Гор. «Наличие этого набора навыков открывает целый мир дизайнерских возможностей, недоступных при использовании любого другого метода».

Gore использует ткань для формирования бетона двумя способами. Он либо натягивает ткань на сделанный им каркас, либо позволяет ткани свободно проходить через отверстия в каркасе. «На этом этапе вы можете отливать бетон или затвердевать ткань и придавать ей определенную форму, а затем отливать бетон», — говорит Гор. армированный стекловолокном бетон и традиционный мокрый бетон со стальной арматурой. Бетон может быть окрашен, содержать заполнитель, быть сильно пластифицированным для сверхгладкой поверхности или даже включать вставки. «Формирование ткани находится в авангарде бетона, и каждый день мы многому учимся, — говорит Гор. Он рекомендует потренироваться на нескольких деталях, чтобы понять процесс и научиться правильно использовать силы, создаваемые бетоном, когда он используется таким образом.

«Фигуры в форме ткани невозможно отобразить в передовых программах компьютерного дизайна, — добавляет он, — и один дизайнер даже сказал мне, что эти формы «совершенно невозможно создать — их не существует». Я показал ему фотографии своих тканевых форм, и он изменил свое утверждение на «Эти формы невозможно создать с помощью компьютера», с чем я согласился».

Чтобы помочь как новичкам, так и опытным бетонщикам узнать о формовании ткани с использованием метода затвердевания ткани, компания Gore подготовила 38-минутный DVD-диск, на котором описаны все этапы, инструменты и материалы, необходимые для изготовления нестандартной формы для мойки из ткани. . DVD можно приобрести на сайте ConcreteApothecary.com.

Обучение на рабочем месте
Помимо изготовления высококачественных изделий, тканевая опалубка также нашла свою нишу в проектах стран третьего мира. Например, в 2007 и 2008 годах Кайл Бергман, житель Нью-Йорка и владелец архитектурной фирмы Bergman Design Team из Уоррена, штат Вирджиния, объединился с Лоутоном из ArroDesign для создания общественных проектов в сельской местности Эль-Ринкон и антропологических пещер Помье. Заповедник в Доминикане. Работы включали бетонные стены, скамейки и зоны отдыха.

Во время каждой поездки две группы студентов-архитекторов отправлялись в 18-дневное приключение через Yestermorrow, школу проектирования и строительства со штаб-квартирой в Вермонте. Миссия школы — вдохновлять людей на создание более устойчивого мира, предоставляя практическое образование, которое объединяет дизайн и ремесло как интерактивный процесс. Во время поездки студенты разрабатывают проект на месте, а затем строят его.

Бергман, чей опыт работы с фасонным бетоном ограничен тем, чему он научился во время этих поездок, говорит, что использование тканевых опалубок и арматурных стержней имело смысл в районе, где не хватало древесины. «Ткань — очень щадящий материал, а стены и скамейки, которые мы создали, были очень скульптурными по своей природе», — говорит он. «Мы использовали арматуру, чтобы удерживать ткань на месте. Как только его убрали, у нас остались изогнутые, волнистые стены».

Бергман признает, что тканевая опалубка не так однородна, как стандартная. «Нам пришлось создать некоторую структуру, чтобы придать нам вид того, что мы хотели, но в то же время это дало нам большую свободу дизайна. Это действительно захватывающая среда», — говорит он. Что касается ограничений тканевой опалубки: «Он широко открыт. Мы еще не проверили его пределы».

Для тех, кто хочет узнать больше о тканевых формах, Yestermorrow совместно со Школой архитектуры Норвичского университета проведут недельный семинар в кампусе Yestermorrow в Вермонте в июне. Лоутон будет одним из инструкторов вместе с Марком Уэстом, который в настоящее время находится в творческом отпуске.

concretely.blogspot.com
www.fabricforming. org
www.goredesignco.com
www.umanitoba.ca/cast_building
www.yestermorrow.org

Остались вопросы по вашему проекту?

• Вопрос*
• У вас есть фотография проекта, которой вы хотели бы поделиться с нами?

  Перетащите файлы сюда или

  Допустимые типы файлов: jpeg, jpg, gif, png, pdf, макс. размер файла: 50 МБ.

  Допустимые форматы: jpeg, jpg, gif, png, pdf

  • Имя
  • Фамилия
  • Ваша роль*0094
  • Примечание. Некоторые вопросы будут опубликованы анонимно, а ответы на них будут опубликованы в конце этой истории, чтобы поделиться ими с другими читателями.

  Баня-бочка своими руками | Фундамент для уличной сауны

  03сен 3 сентября 2020

  Баня-бочка своими руками: как заложить фундамент бани на открытом воздухе?

  маркетинг2020-11-03T19:35:53+02:00

  Основная идея любого фундамента заключается в том, чтобы приподнять баню-бочку от земли, чтобы ее деревянные ножки, обработанные антисептиком, не впитывали влагу и служили максимально долго.

  Благодаря небольшому весу (от 500 до 1500 кг) баня-бочка не нуждается в фундаментном фундаменте – главное требование – выбрать максимально плоскую площадку ! Наличие любых неровностей на поверхности может привести к неплотному закрыванию дверей и деформации или перекосу конструкции.

  В данной статье мы рассмотрим несколько вариантов фундамента для летних саун:

  1. Насыпная песчано-гравийная подсыпка
  • Слой почвы удаляется, после чего грунт необходимо уплотнить.
  • Площадка покрыта геотекстильной мембраной, препятствующей прорастанию травы сквозь слой гравия.
  • Края ямы обшиты досками для их укрепления.
  • Смесь песчано-гравийная готовится в пропорции 1 к 1, фракция гравия должна быть толщиной от 5 до 20 мм.
  №
  • Смесь распределяется в несколько слоев, каждый слой должен быть уплотнен и утрамбован.
  2. Бетонный фундамент
  • Слой грунта снят, участок необходимо уплотнить.
  • Опалубка создается таким образом, чтобы бетонная площадка была выше уровня земли
  • Засыпка дренажных слоев с последующим укреплением производится поэтапно: первый слой песок, второй слой гравий
  • Укладка арматуры в фундамент
  • Заливка

  Готовый сайт необходимо оставить для застывания минимум на 20 дней!

  3. Монтаж бани-бочки на столбовом основании

  Эта конструкция фундамента обычно состоит из заглубленных в землю опор. Опоры монтируются по периметру уличной сауны, а также в местах соединения внутренних несущих стен с перегородками. Материалом для создания столбов может быть кирпич, дерево, монолитный бетон и т.д.

  Тип фундамента, применяемого для бани-бочки – мелкозаглубленный. Многие клиенты предпочитают ставить столбы или террасные доски на столбы, чтобы создать подиум.

  • Подготовка площадки включает уборку мусора, снятие верхнего слоя почвы, планировку и разметку.
  • Отверстия необходимо просверлить в соответствии с расположением песчаной подсыпки
  • Создание песчаной подсыпки – для достижения наилучших результатов песок смешивают с водой и тщательно утрамбовывают, чтобы сделать его более густым.
  • Установка труб в отверстия. После того, как трубы установлены, их выравнивают и закрепляют деревянными колышками между стенками колодца.
  • Бетон заливается в трубы понемногу.
  4. Фундамент на винтовых сваях

  Фундамент на винтовых сваях может быть выполнен на любом грунте, кроме скального. Винтовая свая представляет собой металлическую трубу, обработанную специальным антикоррозионным покрытием. Один из концов ворса заострен и имеет острие с лопастями.

  • Свая ввинчивается в землю как саморез – не нанося никакого ущерба грунту, а просто укрепляя его по мере углубления сваи в землю.
  • Сваи ввинчиваются в землю на расстоянии от 1 до 3 метров по периметру бани-бочки и в местах пересечения внутренних перегородок.
  • Винтовые сваи обрезаются на одном уровне, чтобы создать свободное вентилируемое пространство.
  • Сваи крепятся металлическими или деревянными балками

  Существенным преимуществом винтовых свай является возможность их разборки и демонтажа. Например, когда вы переезжаете в другое место, вы можете забрать свой фундамент вместе с баней-бочкой, а затем снова собрать его на новом месте.

  5. Мобильная баня

  Установка бани-бочки на прицеп поможет не только избежать длительного процесса получения разрешения на строительство, но и сэкономить деньги на строительстве фундамента! Такой вариант обязательно подойдет любителям рыбалки, путешествий, а также владельцам кемпингов и баз отдыха.
  Помните, что при таком способе установки сауны-бочки вес сауны не может превышать общий вес, который может буксировать ваше транспортное средство! Также необходимо предусмотреть дополнительные опоры, чтобы прицеп не раскачивался во время использования сауны.
