Опалубка для фундамента из досок своими руками: как сделать, пошагово, чертежи, фото

как сделать, пошагово, чертежи, фото

Автор Sergey На чтение 7 мин. Просмотров 174 Опубликовано 06.06.2020

Для соблюдения правильной формы и размеров фундамента строители подготавливают особое заграждение. Узнайте, как сделать опалубку для фундамента из досок своими руками. Детальная инструкция, чертежи и фото помогут выполнить все действия пошагово.

Содержание

1. Особенности опалубки
2. Виды конструкции
3. Расчет материалов
4. Как выбирать материал
5. Подготовительные работы
6. Как правильно сделать и установить опалубку
7. Распространенные ошибки
8. Заключение

Особенности опалубки

Конструкцию используют для того, чтобы жидкий раствор не растекался. Из-за подготовленного пространства бетон распространяется равномерно, а после высыхания сохраняет нужную форму и прочность.

Из-за особенностей используемого раствора опалубка должна соответствовать следующим требованиям:

• высокая прочность, способная выдержать вес бетона;
• сопротивляемость деформации, способность сохранять начальную форму на весь срок застывания;
• возможность беспрепятственно заливать бетон и укладывать армирующий слой.

[stextbox id=’info’]Обратите внимание! Технические требования к опалубке указаны в ГОСТ 34329-2017. Нормы используют в обязательном порядке на промышленных объектах. Для самостоятельного изготовления будет полезно ознакомиться с основными требованиями.[/stextbox]

Виды конструкции

Различают 2 основных типа опалубок:

• съемные;
• несъемные.

Выбирая, какая лучше опалубка, важно знать о преимуществах и недостатках обоих типов конструкции. Разборные или съемные опалубки снимают после застывания бетона. Различают одноразовые и щитовые конструкции.

Одноразовые секции делают из подручных материалов и устанавливают для невысокой заливки. Конструкцию укрепляют распорками и кольями снаружи и между щитами. Опалубку применяют для ленточного фундамента. После использования конструкцию разбирают, используют в других целях или утилизируют. Для строителя важно знать, как собрать опалубку из древесины.

Главные преимущества – относительная дешевизна материалов, простота изготовления и доступность.

Щитовой вариант защиты фундамента изготавливают из плит влагостойкой фанеры с металлическим каркасом. Из-за своих размеров такие конструкции используют для заливки высоких частей. Например, для цоколя. Благодаря съемным элементам, секции легко разбираются.

Преимущество конструкции – возможность повторного использования опалубки и экономии средств на сопутствующие работы. Готовые конструкции продают наборами, куда входят регулируемые стойки и соединительные элементы.

Несъемными опалубками называют формы, остающиеся вокруг фундамента после застывания. В качестве каркаса используют полимерные материалы. Например, полистирол. Технология применяется при строительстве крупных промышленных и жилых объектов.

Среди преимуществ выделяют простоту монтажа опалубки, дополнительную защиту фундамента от природных условий. Недостаток – высокая стоимость используемых материалов.

[stextbox id=’info’]Обратите внимание! Снятие щитов проводят до полного затвердевания бетона. В зависимости от природных условий и используемого состава, срок разопалубливания составляет 8-20 дней.[/stextbox]

Расчет материалов

При выборе характеристик и подсчете количества материалов учитывают расстояние между опорами, плотность смеси, свойства грунта.

Чтобы узнать, сколько нужно досок для сооружения опалубки, проводят несложные математические расчеты:

1. Сначала находят длину периметра ленточного фундамента и умножают число на 2. Щиты устанавливают по обе стороны.
2. Полученное значение делят на длину доски для определения количества щитов.
3. Окончательный этап – перемножают численность щитов и количество досок на 1 секцию. Например, если щит состоит из 3 досок, то количество увеличивают в 3 раза.

Теперь, зная размеры доски, легко определить квадратуру. Для этого длину доски умножают на ширину доски. Полученное значение перемножают с количеством материала. Результат покажет, сколько квадратных метров доски потребуется для сбора опалубки.

[stextbox id=’info’]Обратите внимание! Для плитного фундамента первый шаг пропускают, так как монолитную заливку ограждают только с одной стороны.[/stextbox]

Важным параметром является толщина доски. Чем толще полотно, тем больше веса выдержит. Но такая древесина стоит дороже, она сложнее в обработке. Для подсчета нужной толщины используют следующую формулу:

где, G – нагрузка бетонной смеси на доску, n – уплотнение бетона (для фундамента без стороннего уплотнения значение равно 1), l – дистанция между подпорками каждой секции, T – сопротивление материала (для деревянного полотна 8*10

Нагрузку бетона определяют по формуле G = q x H, где q = 2500 кг/м, а H – высота фундамента.

Результатом вычислений будет минимальная толщина, меньше которой использовать доску нельзя.

[stextbox id=’info’]Обратите внимание! При покупке материалов важно оставлять запас. Профессиональные строители после расчета досок рекомендуют делать запас 10-15% от расчетных значений. Щит делают из доски 25 мм или толще.[/stextbox]

Как выбирать материал

В зависимости от заливаемого фундамента, для опалубки используют различные материалы.

Наиболее часто применяют:

• древесину;
• пенополистирол;
• металл.

Древесина – самый популярный материал, используемый в домашнем строительстве. Дерево легко поддается обработке, дешево стоит, применяется в других целях в хозяйстве. Деревянный щит представляет собой одну или несколько досок, соединенных поперечными рейками в единое полотно. В качестве упоров используют подпорки треугольного типа. Дополнительные распорки устанавливают между щитами. Подходит для легкого основания, например, для фундамента бани.

Следует знать, какие доски нужны. Влажность древесины играет важную роль. Отдают предпочтение влагостойким породам с начальным уровнем влажности 18-25%: сосне, березе или ольхе. Сухие доски не используют. При взаимодействии с влажным раствором такая древесина впитывает влагу, разбухает и разрушает целостность конструкции.

Пенополистирол – полимер, являющийся видом пенопласта. Используют только в несъемных конструкциях. Благодаря своей структуре и составу он хорошо утепляет фундамент, защищает от природного воздействия. Установка и использование опалубки намного проще деревянной, но стоит существенных финансовых вложений.

Металлические листы прочнее дерева. Устройство опалубки позволяет выдерживать высокую нагрузку и не требует дополнительных распорок. Пластичность металла дает возможность придавать любую форму. К недостаткам относится высокая стоимость элементов конструкции.

Подготовительные работы

Перед началом строительных работ проводят подготовку участка:

1. Площадку очищают от мусора, деревьев и пней. Снимают верхний плодородный слой.
2. Размечают участок по границам здания с помощью горизонтально натянутых нитей, лески или проволоки.
3. По сделанным меткам выкапывают траншею на глубину фундамента с учетом подушки. Стены траншеи делают максимально вертикальными.
4. Грунт на дне траншеи утаптывают или уплотняют специальными инструментами. Для защиты от осыпания стен и гидроизоляции используют геотекстильное полотно.
5. На дне траншеи делают фундаментную подушку из крупнофракционного песка или мелкого щебня. Для усиления прочности слой заливают жидким цементным раствором.

После выполнения подготовки устанавливают опалубку.

Как правильно сделать и установить опалубку

Доски соединяют в щиты. Для этого одинаковые по размеру детали выкладывают полотном и соединяют шурупами. Стараются избегать щелей, через которые может утекать раствор. Зазоры устраняют герметиком или монтажной пеной.

Для получения хорошего результата следует знать, как правильно собирают опалубку. Монтаж выполняют по следующей схеме:

1. Установку секций начинают с внешней стороны траншеи. Щит для устойчивости немного заглубляют в грунт или фиксируют кольями. С внешней стороны прибивают распорки. Расстояние между упорами – 30-100 см. Чем толще фундамент, тем меньше интервал.
2. Устанавливают перемычки между противоположными сторонами. Длина каждой перемычки соответствует ширине фундамента.
3. Внутреннюю сторону устанавливают аналогично внешнему контуру. Противоположные секции соединяют перемычками, хомутами, внутренними распорками и другими крепежами.
4. Проверяют правильность установки. Угол уклона составляет не более 3°. Обнаруженные щели устраняют герметиком.
5. Чтобы исключить вытекание раствора, внутреннюю часть прокладывают рубероидом или плотным полиэтиленом.
6. Для армированного бетона вяжут и устанавливают арматуру.
7. Заливают бетон.

[stextbox id=’info’]Обратите внимание! Перед заливкой раствора прокладывают технические отверстия для коммуникаций.[/stextbox]

Распространенные ошибки

В процессе работы начинающие строители допускают ошибки, негативно сказывающиеся на качестве фундамента:

1. Низкокачественные материалы. В попытках сэкономить часто закупают некачественную древесину. В результате полотно не выдерживает нагрузку и разрушается под давлением бетона. Излишняя экономия чревата дополнительными расходами на повторные работы.
2. Большие щели и зазоры. В идеальном состоянии промежутка между досками быть не должно. Допускаются небольшие промежутки до 3 мм. В противном случае раствор будет вытекать, и фундамент не будет качественным.
3. Некачественные внешние упоры. Излишняя экономия вредит не только доскам, но и удерживающим элементам. Из-за большой нагрузки упор может сломаться.
4. Нарушение гидроизоляции. Множество прорывов в пленке или рубероиде доставит проблемы с демонтажем опалубки и ухудшат надежность основы.

Заключение

1. Опалубка придает фундаменту нужную форму и защищает от растекания.
2. Конструкции бывают съемными и несъемными. Съемные части опалубок используют повторно при строительстве, а неразборные защищают фундамент от холода и влаги. Отличие также состоит в том, чем готов пожертвовать строитель – деньгами или временем.
3. Количество досок зависит от размеров основания, а толщина – от плотности и высоты раствора.
4. Важно знать, из какой доски соорудить опалубку. Для домашнего строительства оптимальным вариантом является сосна, береза или ольха 18-25% влажности.
5. Сборку конструкции выполняют после подготовки участка и формирования траншеи.

Защитные щиты являются необходимым условием для правильной заливки основания. Инструкция, чертежи и фото помогут в реализации того, как сделать опалубку из досок для фундамента своими руками пошагово. Делитесь в комментариях советами по строительству и подготовительным работам.

[youtube]https://www.youtube.com/watch?v=Qa3DihhaBC8[/youtube]

съемная и несъемная, ее устройство из досок, фанеры, металла, пенополистирола, изготовление

Опалубка — ограждающая конструкция, придающая изделиям из бетона форму. Если заливать собираетесь фундамент, то именно эти направляющие будут определять его конфигурацию.

Сегодня, наверное, ни одно серьезное строение не обходится без фундамента. Разве что небольшой сарай да летний душ можно поставить на земле. Причем почти все виды фундамента предполагают предварительную установку опалубки. Исключение  — основание из готовых бетонных блоков, да и то, не всегда.

Содержание статьи

• 1 Виды, устройство, материалы, требования
  • 1.1 Съемная опалубка
    • 1.1.1 Из досок
    • 1.1.2 Из фанеры, ДСП, ОСП
  • 1.2 Несъемная опалубка
    • 1.2.1 Из металла
    • 1.2.2 Из пенополистирола
    • 1.2.3 Из железобетонных блоков
• 2 Как сделать опалубку своими руками
  • 2.1 Первый  способ
  • 2.2 Второй способ
• 3 Упоры (распорки)  и раскосы
• 4 Сборка фундамента из полистирола своими руками
• 5 Итоги

Виды, устройство, материалы, требования

Главная задача, которую выполняет эта конструкция — удержать в заданной форме бетонный раствор. Потому она должна быть прочной и устойчивой: масса у раствора немалая. Для придания конструкции большей жесткости и устойчивости часто требуются дополнительные распорки и укосы.

По типу устройства опалубка бывает съемной и несъемной. Несъемная после застывания бетона не убирается. Это сокращает время работ, но накладно для кошелька. Однако выигрыш при установке несъемного варианта не только во времени. Она служит дополнительным усилением, а в некоторых  случаях и тепло- и гидро- изоляцией фундамента. А это — несомненный плюс.

Съемная опалубка

Этот тип ограждающих конструкций используется десятилетиями. Популярен он благодаря простоте реализации и экономности. Материалами для съемной опалубки чаще всего служат доски, влагостойкая фанера и другие плитные материалы — ДСП, ОСП.

Так как система после набора определенной прочности демонтируется, доски или плиты потом можно использовать в процессе строительства. Потому при сборке щитов старайтесь минимизировать количество повреждений. Например, быстрее соединять щиты опалубки между собой при помощи шпилек, но повреждения тогда получаются значительными. Сборка при помощи планок и гвоздей занимает больше времени, но дырки при этом практически незаметны.

Из досок

Доски для опалубки должны быть обрезными, толщиной не менее 25 мм. На широкие фундаменты нужна толщина 40-45мм. Мощные доски необходимы для серьезных многоэтажных домов, возводимых из тяжелого строительного материала — кирпича, монолита. Для строительства бани или дома средних размеров с шириной ленты 30-40 см, достаточно доски 25 мм. Тип древесины — любой. Подходят и хвойные и лиственные породы.

Недостаток этого типа ограждения — длительное время, необходимое на сборку, установку, укрепление конструкции. Достоинство — часто самая низкая цена (если делать деревянную опалубку своими руками, а не платить за работу).

Из фанеры, ДСП, ОСП

Влагостойкая фанера, ДСП, ОСП — вариант более дешевый. Еще она привлекательна тем, что с ней быстрее работать. Для закрепления фанерных щитов опалубки понадобятся деревянные бруски. Как правило, сечением 40*40 мм.

Толщина фанеры, ОСП и ДСП должна быть 18 или 21 мм (есть варианты и до 40 мм, но это снова-таки для больших массивных зданий). Размеры листов:

Для опалубки одноразового применения подойдет обычная строительная хвойная, для многократного использования лучше брать ламинированную: она не впитывает влагу и остается пригодной на протяжении многих циклов заливки. Некоторые производители утверждают, что опалубка из ламинированной фанеры может вынести почти сотню заливок. Насколько это нужно для вас — решайте сами.

Несъемная опалубка

Материалы для ограждений, которые снимать не нужно, выбирать, наверное, разумнее по тем свойствам, которые они будут придавать фундаменту. Использоваться может листовой металл, пенополистирол, железобетонные плиты.

Из металла

Металл — недешевое удовольствие, но такой фундамент становится в разы крепче. К тому же проще становится обвязка арматурой: ее можно напрямую приваривать к опалубке.

Использование этого материала оправданно при строительстве на сложных, сыпучих или склонных к пучению грунтах. Пример несъемной опалубки из металла — свайный фундамент из металлических труб, заполненных бетонным раствором. Но делают такие остовы и для ленточных фундаментов, хотя денег уходит много.

Имея навыки работы с металлом и листогиб, можно сделать несъемную металлическую опалубку для любого фундамента своими руками. В углах использовать уголки, а в качестве направляющих вбивать в землю арматуру или прутки. К ним приваривать сформованные листы металла. Для придания конструкции жесткости может понадобиться обрешетка из деревянных брусков, которая не даст прогнуться стали под давлением массы раствора.

Из пенополистирола

Есть полистирольная несъемная опалубка. Она выполняет сразу несколько функций в уже готовом фундаменте:

• служит утеплителем;
• обладает хорошими гидроизолирующими свойствами;
• этот материал химически инертен и нейтрален, на его поверхности не размножаются бактерии и грибки: нет для них питательной среды;
• имеет неплохие звукоизоляционные свойства (для бани это не очень важно, а вот для дома — отличная характеристика).

Изготавливается полистирольная система в цехах и на заводах в виде модулей разных размеров и конфигурации. Есть линейные блоки, есть угловые, промежуточные, нелинейные — с радиусом и т.п. Из них набирается необходимая геометрия, повторяющая план дома.

Полистирольная опалубка представляет собой два листа вспененного полистирола высокой плотности, которые фиксируются в определенном положении железными скобами и распорками. Друг с другом два узла соединяются при помощи сформованных на торцах выемок и выступов — обычный замок «шип-паз». Внутренняя поверхность тоже имеет выступы — для лучшего сцепления с бетоном. После застывания образуется единая монолитная конструкция, высокой прочности.

Сборка этого типа опалубки напоминает «работу» с детским конструктором. Блоки весят всего несколько килограммов, работа физически несложная, но требует определенного навыка. Хотя, приспособиться можно быстро.

Из железобетонных блоков

В качестве несъемных направляющих для фундамента можно использовать пустотелые железобетонные блоки. Для бань, такой вид опалубки ни к чему: нагрузки небольшие, но для больших сооружений иногда такой вид ограждения используется.

Недостаток —  большая масса:  без участия тяжелой подъемной техники и бригады работников не обойтись. Зато времени сборка занимает немного: в вырытый котлован устанавливаются плиты, которые закрепляются распорками. Армируются внутри и снаружи, заливаются бетоном.  После заливки и вызревания раствора получается единая жесткая конструкция.

Как сделать опалубку своими руками

При возведении здания можно заказать изготовление щитов на фирме, в цеху или на заводе. Вы выдаете чертеж, оговариваете строение и габариты фундамента, оплачиваете материалы и работу. Вам привозят элементы конструкции на место и собирают их в готовый к заливке каркас. Быстро, просто, но дорого.

Больше времени, но меньше денег уйдет на изготовление опалубки своими руками. При наличии хотя бы минимума навыков работы с молотком и пилой можно справиться даже в одиночку.

Самый распространенный вариант  — изготовление каркаса из досок для ленточного фундамента. На нем и остановимся. Хотя большая часть работ ничем не отличается и при использовании других материалов. Важно понять принцип и последовательность действий.

До начала сборки опалубки нужно вырыть котлован или траншею — зависит от того, с подвалом будет здание или без. Если подвала, нет, роют траншеи, которые повторяют план дома.

На дно траншей или готового котлована насыпают подсыпку. Обычно она должна быть шире будущего фундамента сантиметров на 20. Ее высота и состав зависит от типа грунта и высоты грунтовых вод. Чаще всего подушка — это песок или щебень с песком. Слои тщательно утрамбовываются, до  состояния высокой плотности (не должен оставаться след от ноги).

Песчано-гравийная подсыпка хороша только на песчаных и супесчаных грунтах. Тогда она нормально отводит воду. Для других случаев нормально работать будет только тщательно утрамбованная глина.

На следующем этапе по углам и в местах пересечения со стенами выставляют колышки. Их располагают с таким расчетом, что они будут находиться снаружи каркаса. Затем они связываются шпагатом (бечевка должна находится на внутренней поверхности колышков). При этом необходимо следить, чтобы не было отклонений, и линии были ровными. Для этого удобнее использовать строительный уровень или лазерный нивелир.

Далее есть два способа действий.

Первый  способ

Недалеко от котлована сбивать щиты опалубки из досок и брусков. Все бруски делать чуть выше верхнего края досок. Три бруска — два с краю и  один посередине — сделать значительно длиннее вниз, нижнюю часть заточить. Эти поперечные планки располагают приблизительно на каждом метре. Если доски у вас трехметровые — это и будет всего три поперечины, ну а если шестиметровые, то по краям и посередине будет длинные бруски, а между ними по одному короткому.

Собранный щит устанавливать по разметке шнуром, забивая заточенные бруски в землю. Иногда по периметру между столбиками набивают направляющую доску, выравнивают ее. Щиты потом нижним краем вплотную прикладываются к доске, и закрепляются. Так проще выставлять их в вертикальной плоскости.

Из таких готовых щитов набрать нужную геометрию. Выровнять их по вертикали и горизонтали при помощи уровня. Скрепить между собой  планками, установить упоры и раскосы. К это выглядит, смотрите в видео. Фундамент  мелокозаглубленный: сооружение небольшое и грунты песчаные.

Если мелкозаглубленный фундамент — не ваш вариант, придется копать глубокую и широкую траншею. Должно быть место, чтобы можно было установить и укрепить щиты. А это как минимум — полметра с каждой стороны. Объем земляных работ получается большой.

Если грунты склонные к пучению — это к лучшему: вынутый грунт вывозят, на его место засыпают песок, трамбуют, сверху делают отмостку. Таким образом решается проблема с возможным разрушением фундамента при подвижках грунтов.

Второй способ

С одной стороны он более сложен в исполнении, но с другой, можно обойтись минимумом земляных работ. В этом случае траншея копается ровно в размер фундамента. По ее краям устанавливаются столбики-маяки. Между ними натягиваются шнурки. Потом собирается каркас, который служит основой для сборки щитов прямо на месте. Объяснить это словами непросто, смотрите технологию в видео.

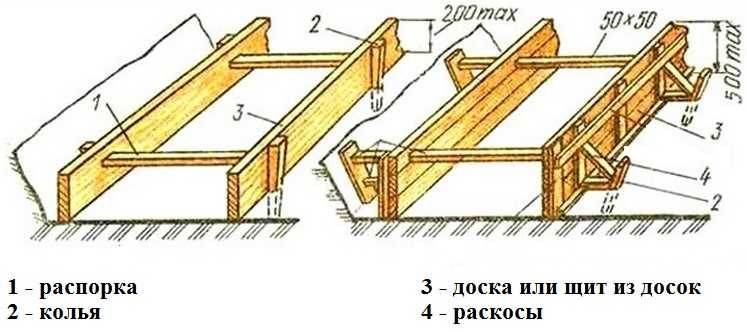

Упоры (распорки)  и раскосы

Упоры — это распорки, которые не дадут доскам провалиться внутрь. Раскосы — это устанавливаемые под углом бруски или отрезки досок, которые не дадут ей развалиться наружу. Эта комбинация  — упоры и раскосы — придает всей  конструкции достаточную жесткость, которая позволяет выдержать напор бетонной массы.

Раскосы делают из любой древесины. Обрезки тоже можно пустить в ход. Упоры тоже можно сделать из дерева. Но есть одно «но». Если глубина фундамента получается большой, придется делать их внутри. Оставлять древесину в бетоне нельзя: со временем она перегниет, в массиве образуются пустоты. Причем пустоты будут сквозные — через весь фундамент.

В таких случаях используют металлические шпильки из прута, диаметром не менее 12 мм. Длина отрезка должна быть больше ширины фундамента (с учетом щитов) на несколько сантиметров. По краям каждой шпильки нарезают резьбу, подбирают большие шайбы и гайки. Вместо шайб или под них можно использовать куски металла с просверленными в них дырками. Они не дадут продавить древесину (или фанеру, ДСП, ОСП).

Понадобятся еще трубы. Они нарезаются на куски, которые равны ширине фундамента, и надеваются на шпильки. Потому внутренний диаметр трубы должен быть чуть больше диаметра прутка. Трубы чаще всего берут металлопластиковые или полипропиленовые. Они недороги, хорошо выдергиваются, потому как имеют гладкую наружную поверхность. Эти трубы выполняют сразу две задачи:

• не дают щитам провалиться, строго фиксируя требуемую ширину;
• после схватывания бетона позволяют вытащить шпильки — нужно только раскрутить гайки и выдернуть прутки.

При установке шпилек в щитах друг напротив друга сверлят отверстия. С одной стороны прутка, накрутив шайбу и гайку, ее вставляют в одно из отверстий. Надевают отрезок трубы и пропускают в другое отверстие, закрепив с наружной стороны шайбу (металлическую пластину) и гайку. Шаг расположения шпилек — 50-55 см и по горизонтали и по вертикали.

При распалубке (снятии) сначала вытаскивают шпильки, потом трубы. В полипропилене можно нарезать внутри резьбу, и при помощи нехитрого устройства —  болта соответствующего диаметра и гвоздодера — выдернуть их. Проблем практически не бывает: выходят они легко, временами можно руками вытащить. Образовавшиеся дырки заполняются раствором и затираются.

Если фундамент небольшой глубины, такой фокус ни к чему. Но если у вас получается его высота выше метра — придется скреплять.

Сборка фундамента из полистирола своими руками

Эта система производится недавно, но уже пользуется приличным спросом. Очень заманчиво сразу и фундамент построить, и решить проблемы с его гидро-, звуко-, тепло- изоляцией. В придачу еще и бактерии и грибки не размножаются, мыши не едят. Единственный минус системы — высока цена.

Сборка несложна: дно вырытой траншеи с подушкой и разметкой выстилают рубероидом с заходом на стенки траншеи. Устанавливаются блоки. Соединяются они друг с другом по принципу «шип-паз». В определенных местах есть отверстия для установки металлических распорок и арматуры. Все это поставляется в комплекте. Где понадобятся дополнительные материалы — это в углах. Тут можно будет и угол металлическим уголком усилить, и  при необходимости его запенить. После установки арматуры и ее обвязки можно заливать бетонный раствор.

Итоги

Хоть и нелегкое это дело — строительство опалубки своими руками, но не боги горшки обжигают. Для экономного варианта можно использовать доски, фанеру, ОСБ. Для тех, кто хочет сразу решить и проблемы с игдро и теплоизоляцией фундамента, есть пенополистирольные системы. Правда, они дорогие. Не дешевле обойдется и несъемная опалубка из металла, но фундамент тогда будет очень прочным.

Формованный бетон | Жизнь архитектора

Поднимите руки, кому не нравится плитный бетон? Кто угодно? Если ты хочешь быть моим другом, тебе лучше не поднимать руку.

Так что же такое «формованный бетон» и как сделать так, чтобы он выглядел наилучшим образом? Вам повезло, потому что у меня есть ответы на эти вопросы.

Изображение выше взято из одного из моих проектов и представляет собой крупный план текстуры, которую можно получить с помощью плитного бетона. Выглядит очень, очень круто (, если я сам так говорю… хотя на самом деле это не я построил это).

«Формованный бетон» — это название процесса формирования рисунка бетона, при котором на готовой поверхности бетона остается изображение текстуры древесины. Это метод строительства, который в наши дни используется все чаще, потому что бетон очень хорошо подходит в качестве готового материала в современном дизайне, и, отпечатывая древесную текстуру на поверхности, он визуально смягчает и согревает несколько более холодный вид бетона, в то же время сохраняя его. позволяя бетону выразить технику строительства.

Но как добиться такой отделки ваших проектов? На самом деле довольно просто, просто попросите об этом, большинство конкретных подрядчиков, достойных вашей работы, должны знать, о чем вы просите. На случай, если это не так, или если вы хотите, чтобы ваша плита из формованного бетона выглядела так же хорошо, как на изображении выше, я расскажу вам, как мы это делаем.

Бесплатно!

Когда укладываются бетонные стены ( или заливаются, заливаются или монтируются… что угодно ), на месте возводится опалубка, которая удерживает влажный бетон на месте до тех пор, пока он не затвердеет. Как правило, опалубка изготавливается из листов фанеры, к которым прилегает влажный бетон, а затвердевающий (высыхающий) бетон принимает узоры на поверхности фанеры… мне кажется, это довольно прямолинейно. Если вам нужен бетон, сформированный из плит, вы берете ту же фанерную опалубку и добавляете дополнительный слой дерева на внутренние поверхности, чтобы влажный бетон приобрел этот новый узор. На картинке выше вы можете видеть, как бетонщики добавляют этот слой дерева к одной стороне опалубки.

Если вы хотите по-настоящему хороший формованный бетон, вы должны поднять его на ступеньку выше *БАМ! ( удар с разворота в лицо вашей опалубки!) Чтобы получить хорошее представление о процессе, который я использую, вам нужно кое-что узнать о том, как растут деревья.

Готов?

Большинство из нас знает, что если сосчитать годичные кольца на дереве, то можно определить, сколько ему лет… или, по крайней мере, сколько ему было лет в то время, когда его срубили. Возможно, вы никогда не задумывались об этом, НО знаете ли вы, что темные кольца — это зимние побеги, а более светлые — летние? Поскольку в зимние месяцы деревья обычно растут медленнее, клетки древесины более плотные и кажутся темнее, чем более быстрорастущие летние годичные кольца с более свободным расстоянием. Разница между этими кольцами заключается в узоре, который вы видите на формованном бетоне.

Но подождите… будет еще лучше!

Чтобы действительно подчеркнуть эти узоры – это то, что мы делаем. Мы берем 2 куска сосновой ели (толщиной 1 1/2 дюйма) и разрезаем их посередине, так что теперь у нас есть два куска 3/4 дюйма. Этот процесс помогает устранить следы инструментов от процесса изготовления, а также все вмятины и вмятины, которые могут быть на досках только в процессе обработки. Затем …. производим пескоструйную обработку поверхности.

Что?!?

Вы меня правильно услышали (прочитали). Мы подвергаем пескоструйной очистке поверхность ели, которую только что разрезали. Это то, что делает парень в зеленом костюме HazMat на фотографиях выше и ниже.

А зачем мы это делаем?

Путем пескоструйной обработки поверхности мы подчеркиваем разницу между быстрорастущей (мягкой) летней древесиной и медленнорастущей (твердой) зимней.

Пескоструйная обработка удаляет мягкие части древесины быстрее, чем твердые части, поэтому при пескоструйной обработке поверхности рисунок древесины становится более выраженным и не таким тонким и неравномерным, как если бы мы просто обложили нашу опалубку 3/4-дюймовыми кедровыми заборными досками. Кроме того, горизонтальная линия, которую вы видите на изображении выше, где доски из ели и сосны сошлись вместе, и бетон немного просачивается в зазор.

Горизонтальный рисунок от расположения досок был оставлен более выраженным на картинке выше — это был проект, над которым я работал и который был завершен несколько лет назад.

Итак, сколько вы можете ожидать от этой милой детали в вашем проекте? (Вы сидите?) Если вы живете в районе Северного Техаса, вам нужно будет дополнительно выделить 20 долларов на квадратный фут в дополнение к стоимости бетонной стены, чтобы покрыть расходы на получение древесины, разорвав его пополам, обработав поверхность пескоструйным аппаратом, а затем выровняв внутренние поверхности фанерной опалубки.

Нет сомнения, что вы могли бы выполнить эту деталь с меньшими затратами — вы могли бы просто обложить опалубку досками для забора… но это не будет выглядеть так же хорошо, как на изображениях, которые вы видите выше. Это не для каждого проекта или бюджета, и за последние 6 лет я использовал это лечение только дважды. Но если вы рассудительны в своем дизайне и тщательно продумываете, как вы можете использовать эту обработку для достижения максимального эффекта, я думаю, что почти в любом проекте найдется место для этой детали.

Удачи и удачной пескоструйной обработки!

еще лучше из жизни архитектора

Лидерство

Профиль стажера-архитектора — часть первая

Опалубка стен своими руками. Особенности съемной опалубки для фундамента и как сделать ее своими руками. Опалубка для монолитного керамзитобетона из фанеры

Стеновая опалубка может понадобиться при возведении бетонных вертикальных перегородок. Для его изготовления используют металл или прочные породы дерева, чтобы при расширении твердеющего бетона не возникало деформации. Возведение такого каркаса своими силами поможет не только значительно сэкономить, но и легко установить опалубку своими руками в следующий раз.

Приобретение необходимого материала

Когда земля смешивается всей своей массой с известью, получается стабилизированная земляная стена, называемая королевской стеной. Два условия: общая стена и королевская стена также собираются как отряды Фрая Лоренцо де Сан-Николас. Изготовлен из бетона, то есть раствора, богатого известью, с большим количеством гравия среднего размера и большой твердости. Материал равномерно распределяется в ящике. Обычно используется в цистернах, но здесь с техническим вариантом: без коробов, что делает опалубку за один раз, чтобы избежать просачивания воды через зазоры между иглами и стыками.

• съемный;
• исправлено.

Съемные конструкции можно использовать многократно. Они идеально подходят для малоэтажного строительства. Любая такая форма является своего рода конструктором. При сборке используются гайки, шайбы и болты.

Несъемная форма чаще всего используется при возведении утепленных стен. Его сооружают из пластика или керамзитобетона – материалов, сохраняющих тепло.

Это самый твердый и сложный из листовых материалов с точки зрения количества извести и трудозатрат на подготовку гравия. Техника фабричной или бетонной опалубки или старой листовой опалубки, известная с римских времен, была обобщена в эпоху эпох; производственный процесс в строительстве уже описан Ибн Джалдуном в его классической работе.

Еще одна ветвь — создание стен из одной глины. Он используется для этой операции с двумя столами, длина и ширина которых варьируются в зависимости от местных приложений; но его размеры обычно состоят из 4 стержней. Эти доски помещаются в фундамент, соблюдая пространство, которое должно быть разделено между ними, в соответствии с шириной, которую архитектор счел удобным придать этим основаниям.

Для изготовления обоих видов используются следующие материалы:

1. Древесина. Подходит для всех типов конструкций. Самый легкий и дешевый вариант. Лучше всего использовать влагостойкие породы: ель, кедр или ольху. Поскольку деревянный каркас можно демонтировать по окончании работ, а затем использовать снова, то эти дорогостоящие породы со временем окупятся, а возведенные стены прослужат долго.
2. Металл. Подходит для масштабного строительства. Такой каркас сваривается из 2-х рядов металла. Полученная металлоконструкция отличается особой прочностью, но не подходит для строительства своими руками.
3. Фанера, уголки и фурнитура. Поскольку фанера является гибким материалом, то и опалубку из нее нужно укреплять арматурой.
4. Пенополистирол или пластик. Используется для несъемной конструкции. Легко собирается и разбирается, не требует особого температурного режима при хранении, не деформируется даже после 50 использований. Максимальная толщина стены для пластиковой опалубки – 40 см, но для индивидуального строительства этого вполне достаточно.

Хранятся в переплетении с деревянными перекладинами, которые закрепляются веревками или стяжками. Пустое пространство между двумя большими досками занято двумя другими маленькими столами. И в него насыпают смесь земли и извести, которую сразу же прибивают сделанными для этой цели камнями. Когда эта масса уже хорошо спрессована, а земля достаточно перемешана с известью, ее еще добавляют из одних и тех же материалов снова и снова, пока эта пустота не будет полностью заполнена.

Многоразовые конструкции форм для заливки стен

Частицы земли и извести аэрируются после тщательного перемешивания и образуют единое компактное тело. Затем эти столы кладут на ту часть уже образовавшейся стены, операция повторяется, и поэтому она продолжается до тех пор, пока массы земли и извести, расположенные наложенными рядами, не образуют стену, части которой полностью склеиваются, как цельный кусок. Этот тип материала называется листовой.

Сборка подвижных и съемных элементов

требует меньше материала, но технология ее изготовления требует больше времени. Для подвижного варианта потребуются следующие материалы:

• поперечные и продольные щиты с ребрами жесткости;
проставки
• ;
болты
• ;
• гаек;
• отрезки труб.

Работа состоит из следующих этапов:

Технологии строительства монолитных коттеджей

Речь идет о корпусах Бадахос, Калатаюд и Дарока. Заключается в использовании заведомо дозированного бетона, заливка слоев в форму может быть из одного материала или чередоваться, добавлять или не добавлять крупные камни. Раствор или затирка должны иметь грунт, обеспечивающий хорошее уплотнение, возможность прерывания установки в соответствии с наклонной плоскостью, а также немедленную разгерметизацию. В то время как известь традиционно использовалась в качестве связующего, можно использовать и другую известь.

1. Установка опалубки на угол фундамента.
2. Обшивка каркаса поперечными щитами.
3. Заливка бетона.
4. После полного застывания раствора производится демонтаж опалубки.
5. Конструкцию переносят на новое место, закрепляя на уже возведенном фрагменте стены.
6. Затем процесс повторяется.

Для экономии времени можно сделать несколько раздвижных конструкций, чтобы построить сразу все стены. Для максимально простого монтажа подходят съемные щиты опалубки одинаковой длины толщиной от 2,5 до 5 см. Сборка следующая:

Это раствор с переменным содержанием извести, основной характеристикой которого является значительное присутствие мампусто, больших размеров, образующих язык. В этом случае работу по тарану выполняют крупные камни, брошенные с определенной высоты.

Камень, как правило, от земли снаружи, раствор гладко скрывает кладку, но, в случае утраты наружного слоя, листовой материал часто отличается от кладки только наличием иголок. Самый используемый камень в средневековой крепости, дошедший до наших дней, — каликанто. Римляне, византийцы и берберы были хорошими учителями Каликанто.

1. Длинные балки вбиваются в углы фундамента и посередине планируемой стены. Через каждые 1 м прибиваются более короткие доски. Доски, подготовленные для щитов, сбивают рейками. При этом длина получившегося щита будет зависеть от длины досок, а высота должна немного превышать высоту возводимой стены. Здесь следует учесть, что гвозди нужно вбивать не в пришивные планки, а в сами доски, тогда шляпки будут на плоской стороне щита.
2. Щиты прибиваются друг к другу соединительными планками. К опорам прибиваются внутренние щиты. Далее устанавливаем опоры для внутреннего щита. Прибейте наружные щиты и опоры к ним.

Опалубка готова к заливке стен.

Основой этого каликанто являются известь и песок, к которым в различных пропорциях добавляются глиняная керамика и пепел-зола. Традиционная формула: 5-7 частей песка, одна из обожженной земли, а другая извести. Однако в частях, наиболее подверженных осадным или обувным машинам, ее укрепили за счет увеличения доли извести и уменьшения количества песка. В третьем эта пропорция несколько уменьшилась, а остальная часть стены содержала скудную известь и много крупных камней. После того, как работа была закончена, ее нужно было просушить в течение нескольких месяцев, прежде чем на нее наносили штукатурку, которую обычно наносили летом.

Строительные технологии, как и цифровые, развиваются чрезвычайно быстро. Основное направление их развития – обеспечение дешевизны и надежности зданий. Например, технология несъемной опалубки для ленточного фундамента позволяет даже при весьма скромном бюджете получить быстрое возведение бетонных и железобетонных конструкций, отличающихся высокими теплоизоляционными показателями.

Перед затиркой поверхность стены была обработана бороздками, чтобы сделать ее более шероховатой, что облегчило сцепление со штукатуркой. Мы не знаем, каким инструментом отрабатывались эти борозды, но, судя по расположению параллельных линий, у присутствующих иногда должны были быть грабли и еще один простой удар. Его зубы проникли на глубину двух сантиметров.

В нем липы известковые или богатые извести укладывают за решетками на внешней стороне кожуха рядом с опалубкой, так что образуется твердая корка в слое, который утончается к внутренней части шкатулки до тех пор, пока он не исчезнет, ​​уступив место к очень плохой известковой засыпке, которую почти невозможно отличить в большинстве случаев, например, от каменной кладки. Этот наполнитель может использовать переработанный материал, гравий и некоторую крупную кладку.

Следует отметить, что данный вид монолитного строительства появился довольно давно, более 15 лет назад и в последние годы приобрел особую популярность. В первую очередь потому, что технология вполне доступна и позволяет получить отличную теплоизоляцию. Такие дома строятся в течение нескольких дней. Обычно технология используется при строительстве небольших коттеджей. Снижение себестоимости строительства (при условии использования качественных строительных материалов) до 40–45%!

Изготавливаются путем нанесения слоя раствора в виде глины на стену перед засыпкой земли, которая складывается внутри коробки, образованной земной корой, при наступлении на материал раствор продолжается еще дальше под землей. Кора может располагаться с обеих сторон стены или только с одной. Известковый раствор или известковый раствор, хотя он и наносится, совпадая с каждым слоем земли или каждым двумя, соединяется, образуя непрерывный слой снаружи, тогда как если бы мы видели стену в разрезе, мы оценили бы последовательность по вертикали и замкнули землей.

Технология установки несъемной опалубки для ленточного фундамента: нюансы строительства

Установка несъемной опалубки для фундамента имеет ряд преимуществ перед традиционными способами строительства, и первое из них – это возможность получить предельно «теплый фундамент», соответствующий действующим противопожарным нормам. Благодаря отличным качествам пенопласта фундамент защищен от плесени и грибков, излишней влаги и гарантированно прослужит более 80 лет даже в очень сложных климатических условиях.

Влажность раствора должна быть такой же, как и у земли. В процессе трамбовки как в случае с каликастрадной стеной, так и в бетоне происходит вытекание какой-то суспензии наружу, что дает более тонкое и гладкое покрытие. Масштаб рубцевания очень вариабелен, в зависимости от обстоятельств. Когда речь идет о стене в защитных целях, внешний слой из бетона может быть очень толстым. Нормально во внутренних стенах в самой тонкой ее части. Это считалось и фактически было типом стены, гораздо более устойчивой и прочной, чем земляная коммуна.

Покупатель должен внимательно следить за качеством блоков, они имеют высокую плотность (вес одного может быть более 1,5 кг), идеальную форму, при стыковке не образуют щелей, соединяются герметично. В таких конструкциях не должно быть опорных элементов; блок должен быть установлен сам по себе. Внутри он имеет специальные канавки, с помощью которых бетонная смесь сцепляется с поверхностями стен.

Установка происходит в таком порядке

Приготовление и продажа раствора на оплату регулировались таинствами. Опалубка – одна из основных характеристик стеновых работ. Он должен в значительной степени иметь форму. Изображение стены, благодаря множеству следов, порождающих различные элементы ее опалубки, имеет значение, можно сказать, дидактическое, раскрывающее ее конструктивный процесс. Он характеризуется своими мерами, основанными на принципах человека и управляемости, и в то же время позволяет строить здание без строительных лесов.

Поставщик материалов должен быть проверен, толщина стенки опалубки должна быть более 15 мм, иначе она просто не выдержит давления бетона и разбухнет.

При покупке блоков смотрите на их качество, оно должно быть идеальным, блоки не должны крошиться и отслаиваться. В противном случае вам будет крайне сложно очистить бетонную конструкцию от всех этих остатков пенополистирола.

Сборку можно назвать арматурой, такелажем, формой, рамой, коробкой и плитой. Таким образом, они использовались в качестве меры, линейной, поверхностной или объемной. Традиционно он состоит из деревянного щита, состоящего из нескольких досок толщиной около трех сантиметров, расположенных горизонтально, соединенных стержнями или стержнями вертикальных брусков, также деревянных, обычно расположенных снаружи и прибитых с очевидной внутренней поверхностью досок, то есть шляпками гвоздей. лежат на досках, а не на брусьях.

Обычно эта технология используется для строительства небольших зданий, поэтому заливка бетона вручную не представляет большой проблемы.

Установка несъемной опалубки для ленточного фундамента

Изготовление ленточного фундамента из несъемных блоков достаточно просто по своей технологии: в полость между плитами опалубки заливается бетон, если по проекту требуется повышенная прочность, то вставляется арматура. После заливки и затвердевания бетона ничего не удаляется, а пена выступает в роли утеплителя.

Отсюда возникает один из возможных отпечатков талисмана: столбец углублений, выгравированных на оболочке. Иногда эти стержни, которые служат для «сшивания» досок, располагаются с обеих сторон стены, по одному у каждого конца, в результате чего получается двусторонняя стена; Таким образом, у вертикальной планки есть еще одна функция: удерживать боковую откидную створку ящика.

Размеры стены должны быть такими, чтобы их могли переносить и обслуживать два или три человека. Его высота должна быть совместима с тиснением внутри коробки. Учитывая его использование в качестве единицы, его меры пользовались большой долговечностью, особенно высота, которая обычно составляет два локтя или стержень, с пропорцией тапиалов обычно примерно 1 на 2 и 1. Следует учитывать, что когда мы видим стену отражаясь в стене, мы обычно не видим и следа всей доски; т. е. длина стены не точно такая же, как длина стены, если только панель не перекрывает переднюю стену и чтобы не было необходимости ставить затворы на торце для закрытия короба, это обстоятельство при посадке опалубки является что-то обычное в больших работах, таких как стены.

Обычно бетон заливают слоями, арматура завязывается в самих блоках и не составляет проблемы. При выполнении работ на фундаменте следует учитывать точное геометрическое расположение блоков в траншее. Допускается вкапывание или вкапывание блоков перед выполнением бетонных работ. Часто их усиливают дополнительными элементами, так как при возникновении каких-либо трудностей будет невозможно установить, есть ли протечка бетона или нарушение геометрии фундамента. В результате пользователь получает теплый и защищенный фундамент, при этом на 30-40% снижается стоимость строительных работ по возведению нулевого уровня.

Стеновой модуль, основанный, как мы уже сказали, на человеческих измерениях, обеспечивает следующие основные применения: стена соответствует высоте подоконника, две стены с дверной или оконной перемычкой, три стены с кровельной стеной . В средневековых укреплениях мы можем следовать пропорции к букве: стена образует профиль круглого прохода или подоконника под сатерией, высота которого будет достигать двух стен, другая стена даст нам мерлон, три стены будут нормальной высотой. камеры под террасами башен стен и т. д. три стены также являются минимальной высотой стены, от которой может быть загружен верхний этаж.

Технология возведения стен с помощью несъемной опалубки: нюансы строительства

Строительство монолитных домов с помощью несъемной опалубки имеет много общего с обычным монолитным строительством. Например, фундамент должен иметь бетонные выходы арматуры, это необходимо для обеспечения монолитности всей конструкции дома.

Другие наименования, которые могут быть указаны: двери из листового металла, двери, планка, доски, столы, каркас. Интересно отметить, что стенка используется не только для изготовления стен, но и традиционно используется для возведения стен, особенно в качестве внутренних перегородок, а также для отделки камер и отделки, опалубки только с одной стороны.

Это доска той же ширины, что и стена, которую нужно построить, она помещается, закрыв коробку с одного конца. Обычно, за исключением первой стенки провода, закрывать нужно только один из концов доски, так как противоположный ограничивается уже выполненной частью стенки. Иногда эту утварь можно исключить, оставив стену, образующую продольный скат, на который будет накладываться следующая, так что торцевая стена, называемая также калиткой, бордюром, изголовьем, доской, изголовьем и т. д., не имеет существенного значения.

При укладке блоков стеновой опалубки на фундамент необходимо располагать их таким образом, чтобы вся арматура проходила только через их полости, только на третьем ряду блоков можно регулировать положение по отношению к горизонтальному уровню. По общему принципу процесс монтажа пеноблоков-опалубки напоминает кирпичную кладку, здесь тоже происходит связывание элементов между собой.

Монтаж пеноблоков-форм напоминает кирпичную кладку

Для стен монолитного строительства с применением пенопластовой опалубки необходимо использовать армированный каркас, состоящий не только из вертикальной, но и из горизонтальной арматуры, уложенной в каждом ряду блоков . Бетон можно заливать после установки трехрядных блоков. Обычно их насыпают так, через каждые три ряда.

Возведение стен с несъемной опалубкой

Блоки должны быть плотными и не крошиться, иначе будут нарушения геометрии стен.

Также очень важно качественно соединить сами блоки и связать их в ряды, иначе возможны просачивания бетона и нарушения геометрии (выдавливание пенопластовых полостей наружу).

Из практики использование заливки бетона вручную является приоритетным методом. При правильном выполнении все работы и качественные блоки можно построить за один рабочий день.

Как сделать саму несъемную опалубку своими руками

Несмотря на то, что к несъемной пенопластовой опалубке предъявляются очень жесткие требования, можно попробовать сделать ее своими руками. Обычно технология потребует увеличения толщины стенки на 10–15 сантиметров. Суть в утеплении бетонной стены (пенопласт или пенопласт толщиной 100 мм). В таких конструкциях роль несъемной опалубки выполняет плоский шифер, а сам утеплитель располагают ближе к внешней части монолитной стены.

Изготовление несъемной опалубки своими руками

Для такой самодельной конструкции потребуется заранее позаботиться об изготовлении объемного арматурного каркаса, имеющего вертикальные и горизонтальные элементы.

Обычно проще связать раму отдельно, а уже потом помещать в полость опалубки.

В целом технология строительства та же: после установки арматурного каркаса и теплоизоляционного материала помещения заливается бетон. Среди недостатков этой технологии есть очень существенный – необходимость армирования с обеих сторон, со стороны теплоизолятора и противоположной стены.

Обычно такую ​​опалубку монтировать сложно, необходимо делать специальные упоры для сохранения одинаковых размеров стен, стягивающие элементы обычно представляют собой металлические шпильки с резьбой, которые регулируют толщину стен затяжкой гаек с шайбами.

Кроме того, фасад зданий из такой самодельной несъемной опалубки нельзя штукатурить. декоративных штукатурок, единственным приемлемым вариантом будет использование вентилируемых фасадов, так называемого сайдинга. Однако у технологии есть и преимущество, если между бетоном и шифером есть целлофановая прокладка, то опалубка легко снимается. Это главное преимущество перед несъемной пенопластовой опалубкой, ведь если вы захотите снять последнюю (пенопласт) с внутренней стороны стен, вам придется приложить немало усилий и времени.

Следует отметить, что среди всех строительных конструкций монолитные дома являются самыми прочными и долговечными. Для каждого, кто решит построить собственный дом, эта технология будет наиболее приемлемой и доступной.

Где купить блоки несъемной опалубки

Несъемная опалубка из пенополистирола

В течение последних десяти лет купить несъемную опалубку из пенополистирола можно не только у импортных поставщиков, но и у отечественных компаний, занимающихся производством строительных материалов.

При выборе конкретного поставщика лучше убедиться в качестве продукции лично, поэтому лучше отказаться от покупок через интернет.
