Насадка штроборез на болгарку своими руками: особенности работы и изготовление инструмента

Насадка на болгарку штроборез самостоятельное изготовление – Мои инструменты

Содержание

• 1 Назначение штробореза что ним можно делать
• 2 Штробление стен болгаркой или эффективность этого инструмента
• 3 Изготовление насадки штроборез для болгарки своими руками
• 4 Из чего изготовить защитный чехол от пыли на болгарку
• 5 Какие рекомендации и советы учитывать при штроблении

Для укладки коммуникаций в стены понадобится применение специализированного инструмента — штробореза. Покупать его рационально профессионалам, которые занимаются ремонтными и строительными работами, в частности для электромонтажников, водопроводчикам, сантехникам и т.п. Если ремонт проводится самостоятельно в доме или квартире, то не обязательно покупать специализированный инструмент, так как можно изготовить насадку штроборез на болгарку. Как это можно сделать с наименьшими капиталовложениями, подробно описано в материале.

Назначение штробореза что ним можно делать

Узкоспециализированный инструмент под названием штроборез имеет сходство с углошлифовальной машинкой или по-простому болгаркой.

Штроборез имеет два параллельно расположенных диска по бетону, расстояние между ними можно регулировать в зависимости от поставленной технологической задачи. Это позволяет подготовить канавку в стене необходимой ширины. На этом узкоспециализированном инструменте также имеется функция регулировки глубины проделываемой канавки. Выбирается необходимое значение углубления канавки за счет перемещения режущих дисков, и в зависимости от технологического задания.

Стоит штроборез достаточно дорого, а применяется он исключительно для штробления стен, поэтому не каждый может позволить себе такое приобретение. Чтобы не пришлось покупать узкоспециализированный инструмент, его можно сделать самостоятельно из болгарки. Конструкция штробореза похожа с углошлифовальной машинкой, поэтому рационально использовать болгарку, чтобы сделать инструмент для проделывания канавок в стене.

Это интересно! Болгарка без дополнительных приспособлений может использоваться в качестве режущего инструмента, для чего в шпинделе устройства следует закрепить специальный алмазный диск по бетону.

Неудобство применения УШМ в качестве штробореза заключается в том, что для регулировки глубины и ширины канавки необходимо проявление мастерства от работника. Заменить это мастерство, а также одновременно упростить процесс штробления стен поможет специальный кожух, изготовленный своими руками. Специальный кожух на болгарке позволяет получить такие преимущества:

1. Экономия на приобретении специализированного инструмента
2. Простота выполнения работ
3. Проведение работ по проделыванию канавок в жилых и нежилых помещениях без пыли

• Болгарка или УШМ разных марок
• Перфоратор
• Молоток с зубилом — это самый простой и экономный вариант, однако рациональность его использования определяется объемами запланированных работ

Производители выпускают насадки штроборезы для УШМ, купить которые можно в любом магазине инструментов или заказать в интернет магазине. Покупая такую насадку, исключается необходимость ее изготовления своими руками. Однако процесс изготовления каркаса под болгарку не трудный, и чтобы его сделать, не понадобится никаких дополнительных расходов.

Штробление стен болгаркой или эффективность этого инструмента

Проделать канал болгаркой можно в стенах из таких материалов, как кирпич, бетон, шлакоблок, кафель, плитку, а также прочие виды материалов. Для дробления этих материалов применяются специализированные насадки — диски с алмазным напылением. Процесс, как сделать штробу болгаркой, заключается в выполнении следующих действий:

1. Выполнить разметку — это самая главная часть работ, которая заключается в нанесении линий при помощи маркера или карандаша на поверхность стены. Для нанесения разметки понадобится карандаш, рулетка, а также правило или водный уровень. При нанесении разметки надо делать линии более жирными, чтобы при перемещении режущего инструмента, их было видно
2. Прорезка канавки — заключается в «прохождении» инструментом по расчерченным линиям. Инструмент нужно держать крепко, и перемещать его медленно. При этом немаловажно надевать специальные защитные средства, как очки, респиратор и перчатки
3. Проделывание канала — после прорезывания линий режущим диском, понадобится вырубить остатки бетона. Эти остатки следует удалить при помощи молотка с зубилом или перфоратора

На болгарку можно закрепить два диска, как и на штроборезе. Это позволит за один раз выполнить двойную работу. За один «проход» инструментом получается готовый канал. При работе по проделыванию аккуратного канала происходит выделение большого количества пыли. Чтобы исключить оседание пыли в помещении, где уже завершен ремонт, применяется специальная насадка, к которой подключается пылесос. Пылесос всасывает всю выделяющуюся пыль, возникающую в процессе дробления бетона.

Это интересно! В конструкции УШМ следует использовать исключительно алмазные круги, которые предназначены для резки бетона. Применение абразивных и прочих видов дисков недопустимо. Исключение составляет применение пильных дисков с зубьями, которые можно установить в шпиндель болгарки для вырезания канала в деревянной стенке.

Изготовление насадки штроборез для болгарки своими руками

При использовании болгарки в качестве штробореза надо учитывать, что этот инструмент вовсе не предназначен для применения с двумя дисками. Наличие двух дисков в шпинделе болгарки увеличивает нагрузку на электродвигатель в два раза, поэтому он быстрее перегревается, и может выйти из строя, если своевременно не делать паузы. Особенно необходимо отказаться от затеи применения двух дисков в шпинделе электроинструмента, если используется бытовая или любительская болгарка. В таком инструменте выйдет из строя быстро не только электродвигатель, но и редукторные пары.

Если принято решение изготовить из болгарки штроборез с двумя дисками, то сделать это можно следующим образом:

1. Первый круг закрепляется в шпинделе при помощи штатной гайки. Второй диск закрепляется при помощи гайки от обдирочного диска
2. Получается небольшое расстояние между кругами, но его вполне достаточно для получения канавки, в которую будет укладывать электрический кабель
3. Если необходимо получить канавку большего размера, то для реализации задумки используются шайбы, располагаемые между дисками
4. Штатная длина резьбы недостаточная для того, чтобы расположить диска на отдаленном расстоянии друг от друга, поэтому для этого понадобится воспользоваться методом изготовления установочной втулки удлинителя. Сделать ее не трудно, для чего понадобится широкая гайка, одна часть которой завинчивается на штатную резьбу болгарки, а во вторую закручивается резьбовой удлинитель. При этом важно выбирать удлинитель из качественных материалов, чтобы в процессе работ он не разрушился

Разобравшись, как своими руками закрепить два диска на болгарке, остается выяснить, из чего и как можно сделать насадку на инструмент для штробления стены.

Это интересно! Использование болгарки в качестве штробореза позволяет существенно сэкономить на расходах при покупке специализированного инструмента. Однако при применении УШМ необходимо учитывать ее размер. Маленьким инструментом невозможно получить глубокие канавки в стене, поэтому рекомендуется использовать УШМ под диски диаметром 150-180 см.

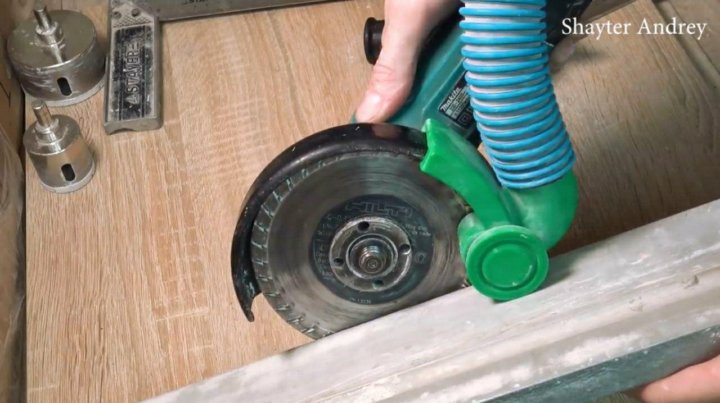

Из чего изготовить защитный чехол от пыли на болгарку

Изготовление защитного кожуха предусматривает использование таких видов материалов, как пластиковая канистра, кастрюли из алюминия, ДСП, фанера, ламинат, доска, нержавеющие листы и т. п. Выбрать можно любой материал, который имеется в хозяйстве. При этом исключается необходимость покупать насадку, так как сделать ее своими руками очень легко и просто.

Главное условие — это обеспечение достаточной прочности готовой насадки на болгарку. Кожух должен выдерживать воздействие мелких частиц бетона, вылетающих при проведении работ. Чтобы изготовить кожух, нет необходимости прибегать к применению вспомогательных инструментов, как например, сварка, так как из пластиковой канистры можно быстро сделать насадку. Пример такой насадки показан на фото ниже.

Для изготовления такого приспособления требуется минимум времени. Самодельный штроборез из болгарки можно сделать быстро и легко, воспользовавшись арсеналом из подручных средств. Если воспользоваться материалами из алюминия или дерева, то при работе по изготовлению насадки понадобятся саморезы, а при применении стали не обойтись без сварочного аппарата. Рассмотрим принцип изготовления насадки штроборез на болгарку своими руками:

1. Для изготовления понадобятся остатки от ДСП или ДВП. Кроме того, подойдет даже фанера, поэтому используем любой листовой материал, который имеется в наличии
2. Из ДСП вырезаются соответствующей формы два боковых основания. Формы этих оснований зависят от размеров имеющегося в наличии инструмента
3. Чтобы не пришлось подбирать форму, рекомендуется предварительно сделать чертеж на бумаге, а затем перенести его на картонку. Из картонки изготовить шаблон, устранив все недочеты
4. На основании шаблона изготовить чехол, воспользовавшись для этого ДСП
5. С одной стороны основания ДСП просверлить отверстие соответствующего диаметра. Этим отверстием закрепить готовую насадку на электроинструменте
6. Для соединения ДСП при изготовлении насадки можно использовать саморезы или специальные мебельные крепежи соответствующей длины

На фото ниже показан получившийся чехол на болгарку. Такой чехол изготовить просто, но его недостаток в отсутствии отверстия для подсоединения шланга. Устранить этот недостаток поможет гильза соответствующего диаметра и длины, вмонтировать которую необходимо в верхнюю часть конструкции. К выступу гильзы следует подсоединить шланг от пылесоса.

Это интересно! При использовании пылесоса для всасывания мусора и бетонной крошки рекомендуется брать промышленные или строительные пылесосы, но никак не бытовые. Они не предназначены для таких дел, поэтому в итоге могут выйти быстро из строя.

Процесс изготовления насадки не трудный, и качество конечного приспособления зависит больше от смекалки и воображения мастера. Изготовить своими руками можно не простой чехол на болгарку, но еще и регулируемый. Принцип изготовления защитного кожуха регулируемого заключается в том, что нужно сделать дополнительно подвижную часть. За счет этой подвижной части будет выбираться необходимый размер выступа режущих дисков на болгарке.

По аналогичному подобию можно изготовить насадку с регулируемой частью из ДСП и прочих материалов.

Какие рекомендации и советы учитывать при штроблении

Приступать к процедуре подготовки канавок в помещении можно сразу после изготовления самоделки. При пробивании штробы нужно учитывать один важный нюанс — работы следует проводить в помещении, где предварительно известны места расположения электропроводки. Если на пути инструмента встречается провод под напряжением, то итог такой встречи может привести к летальному исходу для мастера.

Проводить работы штробления как обычным штроборезом, так и болгаркой необходимо с учетом следующих советов и рекомендаций:

1. Проводить процедуры можно в вертикальном или горизонтальном направлениях
2. Штробить под наклоном можно в крайне редких случаях, когда следует выполнить обход декоративного элемента или коммуникаций
3. Горизонтальное штробление необходимо выполнять исключительно на расстоянии до 15 см от плиты перекрытия
4. Вертикальные канавки должны располагаться на минимальном расстоянии от дверей и окон 10 см
5. При проведении работ немаловажно учитывать и глубину канавки. Выбирать глубину необходимо в зависимости от типа коммуникаций, которые планируется закладывать в канавку, а также по толщине самой стенки. Если эта стена несущая, и является наружной, то глубина канавки не должна быть более 3 см
6. Ширина канавки также выбирается в зависимости от технологической задачи, но не рекомендуется превышать допустимый предел в 2,5-3 см

После укладки коммуникаций следует заделать канавку при помощи цементного раствора. Место расположения канавки следует сровнять со штукатуркой стены. Работы по штроблению рекомендуется проводить на этапе строительства и ремонта до того, как будет выполнено оштукатуривание стен.

Штроборез по бетону из болгарки изготовить совсем не трудно, и если поставить себе такую цель, то достичь ее сможет каждый. Делая вывод о проделанной работе, нужно отметить, что при штроблении нужно делать перерывы, чтобы дать электроинструменту остыть. Если чехол не имеет соединителя для подключения пылесоса, то работы нужно проводить в респираторе. Очки необходимо надевать в любом случае, так как в глаз могут попасть различные мелкие частицы.

В зависимости от типа материала, который штробится, необходимо подбирать соответствующую скорость перемещения инструмента. Если на пути попадается арматура в бетонной стенке, то рекомендуется произвести ее распиливание абразивным кругом. Использовать штроборез по дереву необходимо с особой осторожностью, не забывая об обратном ударе.

Публикации по теме

Как сделать штроборез своими руками. Хитрая насадка на болгарку — Полезные советы по ремонту и строительству — 17 сентября — 43803284550

В строительном сленге термин «штробить» означает вырезать паз или канавку в бетонной, блочной или кирпичной стене, в которую в дальнейшем будут уложены кабель-трассы, водные и тепловые коммуникации в доме. Работа пыльная и тяжелая, сделать ее можно вручную или используя штроборез — насадку на болгарку. Ручное штробление — это всегда кривые линии канавок, разная глубина паза и огромные затраты времени. Простая насадка для болгарки или угловой шлифовальной машины сделает ту же работу в сто раз быстрее и качественнее.

ПРЕДНАЗНАЧЕНИЕ ШТРОБОРЕЗА

Можно купить специализированный фирменный инструмент для порезки пазов в каменной кладке, но окупится он лишь через два-три месяца ежедневного использования, а особых преимуществ перед хорошей насадкой с мощной угловой шлифовальной машиной практически не имеет, может быть, удобнее работать и проще удалять пыль.

Использование штробореза – насадки в первую очередь продиктовано тремя факторами:

• Появляется возможность сделать работу максимально быстро;
• Штробы получаются ровными, заданной глубины и ширины.

Нарезка пазов с помощью насадки и болгарки практически не влияет на прочность кладки и отделки стен, что особенно важно, если приходится резать по уже уложенной штукатурке.

Все, кому доводилось штробить в бетонной стене вручную или перфоратором, прекрасно знают, сколько помех и проблем создают мелкие камни, проволока и кривая арматура. С помощью насадки — штробореза удается достаточно просто вырезать любые помехи, особенно, если стены старые и многократно перекраивались и ремонтировались.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ШТРОБОРЕЗА

Конструкция насадки – штробореза в значительной степени зависит от материала стен, условий работы и места выполнения канавок. Чаще всего насадка представляет собой небольшое устройство, которое крепится на мощный электродвигатель болгарки или ручной дисковой пилы-циркулярки и обеспечивает равномерное движение режущего инструмента по поверхности стен.

Поэтому в конструкции насадки — штробореза используется два обязательных элемента:

• Режущий инструмент, обеспечивающий необходимую форму и глубину паза;
• Направляющая система, с помощью которой штроборез выдерживает более-менее прямолинейное движение и ровную линию штробы.

В некоторых случаях нет особой необходимости использовать электродвигатель от болгарки или циркулярки, можно легко обойтись ручным вариантом штробореза, мало того, использование электрического двигателя может только ухудшить результат работы насадкой.

РУЧНОЙ ШТРОБОРЕЗ

Болгарка, или угловая шлифмашина, проектировалась в качестве ручного инструмента, с помощью которого снимается окалина, зачищаются острые заусенцы на кромке металлопрофиля и, конечно же, выполняется нарезка арматуры или металлопроката.

Вариант с установкой насадки на болгарку, идеально приспособленную для ручной работы даже в самых неудобных и труднодоступных местах, на сегодня остается наиболее оптимальным вариантом штробления.

Промышленным штроборезом можно без особых усилий нарезать паз на любой высоте, кроме участков стены, непосредственно примыкающих к полу и потолочной части. Благодаря небольшому вылету отрезного диска насадкой к болгарке можно проштробить паз на высоте всего нескольких сантиметров от пола и потолка.

ЭЛЕКТРИЧЕСКИЙ ШТРОБОРЕЗ

Промышленный вариант электрического штробореза по устройству и внешнему виду в значительной степени напоминает ручную циркулярную пилу.

Двигатель у штробореза высокооборотный, кроме того, приходится резать не древесину, а бетонную или кирпичную массу, дробящуюся на пыль и множество мелкой и острой крошки. Поэтому в электрическом инструменте используется несколько видов насадок и приспособлений, обеспечивающих безопасную работу:

• Два накидных чехла, закрывающих оператора от пыли и вылетающих камушков, один из кожухов оборудован патрубком;
• Система защиты рук в случае выкрашивания или разрушения режущих дисков штробореза;
• Специальная направляющая насадка из четырех роликов с нескользящим покрытием, благодаря этому штроборез не съедет с вертикальной поверхности стены, и по-прежнему будет выдерживать первоначальное направление штробления;
• Система безопасного отключения двигателя, если выронить штроборез из рук, реле автоматически отключит двигатель.

Все перечисленные защитные и рабочие приспособления присутствуют и у специальных насадок промышленного изготовления. Кроме того, приспособление, даже в комплекте с болгаркой, легче и удобнее в обращении, и самое главное, покупка насадки на болгарку обойдется значительно дешевле полноценного инструмента.

ШТРОБОРЕЗ ФИОЛЕНТ

Насадка для штробореза модели Б1-30 считается одной из наиболее удачных в линейке ручных бороздорезов торговой марки Фиолент. Одной из особенностей тридцатой модели считается точная и плотная посадка спаренного отрезного круга. Диаметр посадочной втулки 22,5, в штроборезе используются диски 125 мм.

Размеры защитного кожуха 130 мм, размеры штроба — 30х30 мм, этого более чем достаточно, чтобы уложить в стенах электрическую проводку в гофрах или водопроводную трубу в ¾ дюйма в теплоизоляции.

Насадка выполнена из штампованного алюминия. Разъемная конструкция позволяет снимать насадку и использовать штроборез в качестве обычной болгарки.

ШТРОБОРЕЗ ИНТЕРСКОЛ

Политика конструирования бороздорезов производства компании Интерскол направлена на обеспечение максимальной безопасности при работе со штроборезом. Например, в модели УОМ-230-2100 болгарка обладает мощным двигателем в 2,1 кВт с оборотами вращения 6200 об/мин. Насадка на болгарку позволяет устанавливать диски диаметром 230 мм.

Глубина нарезки штроборезом канавки составляет 65 мм, ширина 30-45 мм. Рукоятки и приливы на насадке имеют обрезиненное покрытие, обеспечивающее безопасное удерживание инструмента даже в самом неудобном положении.

ШТРОБОРЕЗЫ MAKITA

Форма и дизайн бороздорезов Makita несколько отличается от привычных Интерскола и Фиолента. Например, модель Makita SG 180 обладает более вытянутыми пропорциями, чем у классических схем отечественного производства.

Необычная компоновка насадки и рабочей части штробореза делает работу с болгаркой более удобной при штроблении очень длинных пазов.

Мощность штробореза составляет 1,8 кВт, глубина штробы 60 мм при ширине паза до 40 мм.

Как и любой другой ручной инструмент Makita, болгарка SG 180 способна резать металл, дерево, камень, бетон на запредельных нагрузках. Насадку можно легко снять, но небольшие работы болгаркой можно выполнять и без разборки штробореза.

ШТРОБОРЕЗ HILTI

Форма и размеры штроборезов компании Hilti отличаются от всех известных видов насадок для болгарок, специализированных ручных бороздорезов на основе циркулярной ручной пилы.

Например, модель DCSE-20 сконструирована в форме прямоугольного корпуса с дополнительными эргономичными рукоятками. Диаметр диска 125 мм, скорость вращения 7500 об/мин.

Штроборез DCSE-20 разительно отличается от привычных форм болгарок с насадками, но, по мнению разработчиков, такая конструкция обеспечивает минимальную нагрузку на руки и позволяет эффективно улавливать пыль.

РУЧНОЙ ШТРОБОРЕЗ ДЛЯ ГАЗОБЕТОНА

Простая конструкция приспособления насадки из двух изогнутых рычагов, направляющих с рукоятками и парой режущих кромок обеспечивает отличное качество штробления по поверхности газобетона.

Поверхность вспененного материала достаточно мягкая, поэтому штробы под укладку арматуры можно нарезать насадкой без двигателя. Работать ручным штроборезом можно, пользуясь лишь усилием рук, в этом случае главное — не сила, а точность и прямолинейность движения приспособления.

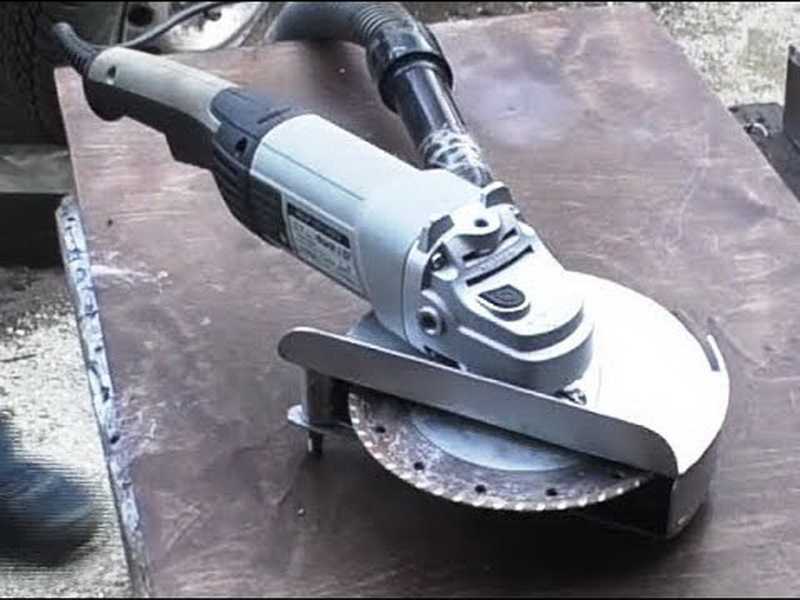

ШТРОБОРЕЗ ИЗ БОЛГАРКИ СВОИМИ РУКАМИ

Нет смысла покупать штроборез стоимостью от 500 долл. для того, чтобы проштробить несколько каналов для укладки труб в бетонной стене. Проще изготовить насадку для домашней болгарки, тем более что конструктивно приспособление состоит всего из трех элементов:

• Защитный кожух с патрубком для подключения пылесоса;
• Система направляющих роликов;
• Крепление с промежуточной вставкой, позволяющей закрепить на валу болгарки одновременно два отрезных круга.

Понятно, что механизм болгарки, и в первую очередь редуктор, должен быть абсолютно исправным. Даже один диск с алмазной кромкой на высоких оборотах создает на корпусе болгарки ощутимые вибрационные нагрузки. Два режущих круга в случае наличия биения в зацеплении могут сжечь червяк и колесо болгарки за несколько часов работы штробореза с насадкой.

Оптимальная мощность двигателя 1,9-2 кВт. Все промышленные образцы штроборезов оборудованы автоматом плавного запуска двигателя, в обычной болгарке его может и не быть, поэтому лучше всего планировать насадку под диски 125 мм.

ИНСТРУМЕНТЫ И МАТЕРИАЛЫ

Для изготовления насадки для болгарки потребуется:

• Черная листовая сталь толщиной 2,5-3 мм. Алюминий и пластик, тем более дерево, не выдерживают раскаленных искр, а куски оплетки и камня отрезного диска по бетону нередко пробивают кожух из мягких материалов;
• Арматура или стальной прут толщиной 6-8 мм;
• Пара подшипников с внутренним диаметром втулки, равным поперечному размеру стального прута;
• Стальная втулка — заготовка под изготовление переходного вала и крепежной гайки.

Лучше всего для изготовления использовать черный металл, основу корпуса можно сварить электросваркой, а боковую панель выполнить съемной на барашковых зажимах или на защелках-клиньях.

Не обязательно покупать товарное листовое железо для изготовления насадки – штробореза на болгарку, может сгодиться любая кастрюля небольшого размера, обрезок трубы или старый бачок из-под масла. Помимо прочего, потребуется подобрать небольшой патрубок диаметром, равным сечению насадки шланга домашнего пылесоса.

ЧЕРТЕЖИ И СХЕМЫ

Наиболее простой вариант самодельной насадки на болгарку представлен на фото и схеме. Конструкция представляет собой разъемный чехол из металла, закрепляемый на болгарке вместо штатного стального половинчатого кожуха.

Размеры защитного кожуха насадки выбираются исходя из мощности и габаритов самой болгарки, а также диаметра отрезных кругов.

Чем больше диск, тем дороже обойдется эксплуатация болгарки. Для дома достаточно диска 125-150 мм, круги в 180-190 мм потребуют использовать с двигателем под 2 кВт. Более того, для корпуса насадки на болгарку придется использовать металл толщиной 3-3,5 мм, что заметно утяжеляет инструмент.

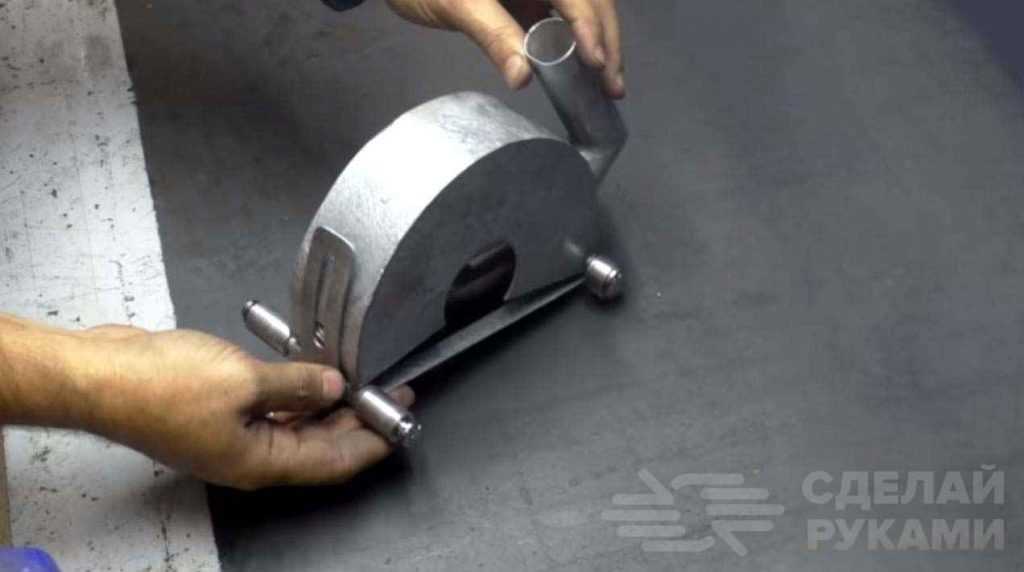

ИЗГОТОВЛЕНИЕ ЗАЩИТНОГО КОЖУХА

Наилучшей заготовкой для изготовления корпуса кожуха будет старая металлическая эмалированная кастрюля. Черный металл заготовки позволяет легко сваривать, сверлить, клепать, резать без ограничений, а эмалевое покрытие послужит дополнительной защитой от разлетающихся бетонных крошек и абразива.

В первую очередь размечаем положение отверстия под выходной вал, фланец и крепежную гайку болгарки.

Отверстие вырезаем кольцевым сверлом.

Используя запчасти от старого кожуха болгарки, приклепываем к стенке насадки дополнительное усиление из полоски стали, к которой привариваем крепежный хомут.

В торце заготовки вырезаем отверстие под отводной патрубок подключения пылесоса, а в верхней части насадки — штробореза ввариваем шпильку М10 для установки новой рукоятки.

Вторую щеку кожуха вырезаем из круглой заготовки, диаметром на 15-20 мм больше размера уже готовой части насадки. По периметру нарезаем лепестки, отгибаем их под углом 90о. Готовую «щеку» вставляем в главную часть корпуса.

ОСОБЕННОСТИ РАБОТЫ С САМОДЕЛЬНЫМ ШТРОБОРЕЗОМ

Конструкция штробореза получается достаточно легкой и намного более надежной, чем схемы, в которых корпус просто сваривается из стальной ленты и двух боковин. Штампованный металл кастрюли обладает высокой жесткостью, поэтому новую рукоятку можно закрепить прямо на корпусе насадки.

Если делать кожух из тонкого металла, то рукоятку нужно будет переносить на корпус болгарки, что не очень удобно в работе со штроборезом, или использовать для насадки толстый металл, обеспечивающий необходимую жесткость всей конструкции.

УСТАНОВКА НА ВАЛ БОЛГАРКИ ДВУХ ДИСКОВ

Самой сложной задачей считается изготовление новой пары фланец – крепежная гайка. Для маломощных штроборезов, рассчитанных на максимальную ширину канавки в 25 мм, для установки двух дисков можно использовать старый фланец и гайку. В промежуток между дисками штробореза просто укладывается необходимое количество шайб. Использование прокладочных стальных шайб дает возможность более-менее точно подогнать требуемую ширину паза.

Для работы с большими и глубокими штробами необходимо выточить новую пару крепежных гаек с внутренней и наружной резьбой по приведенной схеме и фото.

В данном случае первый диск крепится на валу гайкой с дополнительной внутренней резьбой. После установки прокладки и второго диска пакет фиксируется новой грибовидной гайкой.

РЕГУЛИРОВКА ГЛУБИНЫ ПРОПИЛА

Практически во всех моделях насадок – штроборезов на болгарку промышленного изготовления используются роликовые направляющие с качающейся подошвой.

Такую систему несложно изготовить собственными руками.

Выглядит система регулировки глубины пропила, как рамка, передний край которой закреплен на кожухе с помощью шарнира, а противоположная сторона зафиксирована креплением болт-гайка.

При вращении барашка или головки болта задняя планка с роликами отклоняется, что позволяет достаточно точно отрегулировать глубину захода диска насадки штробореза.

ШТРОБОРЕЗ ФИОЛЕНТ: ОТЗЫВЫ

Наиболее глубокую оценку качества инструмента можно получить только из отзывов тех, кто на практике столкнулся с отечественными штроборезами.

Василий Иванович, строитель со стажем 35 лет, г. Москва

Фиоленты сделаны добротно, можно особо не переживать, если уронил или попал на арматуру. Единственный недостаток, о котором можно упомянуть, – винтовое соединение деталей насадки. Для того чтобы снять приспособление, уходит много времени.

Сергей, любитель работать своими руками, г. Рязань

Давно использую фиолентовскую болгарку с насадкой штроборезом для распускания бруса на доску и планку. Полноценный инструмент за 100 у.е. практически не уступает брендам по 500 долл. за штуку.

ЗАКЛЮЧЕНИЕ

Штроборез — насадка для болгарки в большинстве случаев может заменить дорогостоящие специализированные инструменты. Приспособление на болгарку не рассчитано на длительный режим работы и штробление многометровых каналов в течение дней и недель постоянной нагрузки, но качество работы получается явно не хуже, а цена на порядок ниже.

Руководство мастера; Топ 5 насадок для угловой шлифовальной машины

Прежде чем углубляться в различные варианты насадок для угловой шлифовальной машины и их использование, полезно понять, что такое угловая шлифовальная машина и для чего она предназначена.

Угловые шлифовальные машины — это многоцелевой электроинструмент с быстровращающимся диском, который может резать, шлифовать, полировать, затачивать и очищать различные прочные материалы, такие как железо, медь, латунь, кирпич, плитка, камень или строительный раствор. Инструмент вращает диски с высоким крутящим моментом и средней рабочей скоростью около 12 000 оборотов в минуту (об/мин), а некоторые модели имеют переменную скорость до 2800 об/мин. Вы можете чередовать шлифование по металлу и полировку металла, регулируя скорость и диск, поэтому перед началом работы убедитесь, что угловая шлифовальная машина правильно оборудована для целей каждого проекта. Угловая шлифовальная машина — это электроинструмент, который вам нужен, если ваша профессия или времяпрепровождение связано с производством материалов или полировкой поверхностей. Помимо наиболее частого использования в качестве шлифовального станка, этот электроинструмент поставляется с рядом абразивных насадок, которые можно использовать для различных работ и целей. В зависимости от материала, с которым вы работаете, и работы, которую необходимо выполнить, вы можете выбрать подходящую насадку для угловой шлифовальной машины и выполнить свою работу.

1 Широкий выбор насадок для УШМ

2 Наши 3 варианта угловых шлифовальных машин для ваших проектов «сделай сам»

Широкий выбор насадок для угловой шлифовальной машины

Конечно, область применения вашей шлифовальной машины ограничена выбором насадок для угловой шлифовальной машины и их доступностью. На данном этапе есть несколько жизнеспособных альтернатив. Назначение шлифовального станка определяется диском или кругом, к которому он прикреплен, который может варьироваться от отрезных кругов до полировальных кругов, шлифовальных дисков до лепестковых дисков, проволочных кругов и чашечных щеток.

o Шлифовальные приспособления для угловой шлифовальной машины

Благодаря мощному двигателю, точности и высокой частоте вращения угловые шлифовальные машины являются идеальным оборудованием для шлифования. Шлифовальные диски для угловых шлифовальных машин обычно представляют собой круглые диски с включенным в них абразивным материалом. Он широко используется в деревообрабатывающей промышленности для выравнивания поверхностей, вырезания и придания формы твердой древесине, а также в металлообработке для удаления ржавчины и царапин. Это одна из наиболее часто используемых насадок для угловых шлифовальных машин.

o Насадки для полировки и полировки угловой шлифовальной машины

Хотя использование угловой шлифовальной машины в качестве инструмента для полировки является прекрасной идеей, лучше использовать ее опытными руками, поскольку угловые шлифовальные машины довольно прочны и могут вращаться до 13 000 об/мин, поэтому идеально использовать шлифовальную машину с регулируемой скоростью для полировки и полировки. Полировальные диски для угловых шлифовальных машин изготовлены из высококачественной шерсти, известной своей износостойкостью. Полировальный круг приходит на помощь, когда нужно отполировать и довести до блеска металлические поверхности. Полировальный круг, эти насадки к УШМ используются для полировки металла, стекла, керамики, дерева.

o Насадки для проволочных щеток для угловой шлифовальной машины

Чашечные проволочные щетки, проволочные круговые щетки и концевые щетки доступны в различных формах, стилях и размерах. С помощью насадок для угловых шлифовальных машин с проволочной щеткой можно выполнить сложную очистку, удаление заусенцев, выравнивание кромок и снятие краски. Для работы с твердыми металлическими поверхностями, такими как железо и нержавеющая сталь, используются проволочные щетки с узловатой и гофрированной проволокой.

o Насадки для угловой шлифовальной машины для очистки металла

Для удаления краски, коррозии и лака с металлических поверхностей можно использовать угловую шлифовальную машину. Чтобы удалить сколотые и отслоившиеся слои, не повреждая металл под ними, используйте пластиковый диск для зачистки или металлический чистящий круг. Пластиковые зачистные диски подходят для удаления краски, лака и других неоплавленных покрытий с металла. Эти диски состоят из нейлонового перепончатого материала и карбида кремния, что обеспечивает достаточное истирание для удаления покрытия с металла.

Металлический чистящий круг — лучшая альтернатива, если вам нужно удалить ржавчину. Металлические чистящие круги создаются путем скручивания нескольких металлических проволок, чтобы получился эффективный круг для удаления ржавчины. Когда это колесо соприкасается с металлической поверхностью при быстром вращении, оно соскабливает поверхностную ржавчину, обнажая чистый металл под ним. Поскольку эти колеса могут время от времени выбрасывать крошечные кусочки оборванной проволоки, всегда используйте соответствующие средства индивидуальной защиты и приспособления для угловой шлифовальной машины.

Проволочные круги легко удаляют коррозию и отслаивающуюся краску. Насадки для угловых шлифовальных машин с проволочными кругами и щетками предназначены для различных работ по зачистке, зачистке и удалению заусенцев. Удалять краску или ржавчину с широких плоских поверхностей лучше всего с помощью проволочных чашечных щеток. Проволочные колеса легче вставлять в щели и углы. Насадки для колес и щеток доступны в различных исполнениях. Просмотрите пакет, чтобы выбрать тот, который будет работать для ваших нужд. Кроме того, убедитесь, что резьба на вашей кофемолке соответствует резьбе шпинделя. Хотя большинство угловых шлифовальных машин имеют размер 5/8 дюйма. резьбы шпинделя, есть несколько исключений.

o Насадки для угловой шлифовальной машины для восстановления режущих кромок

Угловые шлифовальные машины также можно использовать для заточки других инструментов, таких как лезвия газонокосилок, топоры и долота, для восстановления их кромки. Оборудуйте угловую шлифовальную машину абразивным шлифовальным диском и поместите лезвие инструмента в тиски, чтобы вы могли сосредоточиться на регулировке и стабилизации работы шлифовальной машины. Крайне важно выровнять шлифовальный диск с углом лезвия при заточке инструментов с помощью шлифовального станка, чтобы затачиваемое лезвие имело такой же угол среза. Изменение угла резания может снизить эффективность инструмента и привести к поломке лезвия. Точильный станок отлично подходит для быстрой заточки инструментов, но перед тем, как убрать их, используйте точильный камень, чтобы обеспечить более точную заточку лезвия.

Наши 3 варианта угловых шлифовальных машин для ваших проектов «сделай сам»

Теперь, когда вы знаете, что нет предела творческим проектам с подходящей насадкой для угловой шлифовальной машины, будет справедливо сказать, что все, что вам нужно Теперь вы знаете, какую угловую шлифовальную машину выбрать, и все готово. Наличие лучшей угловой шлифовальной машины означает, что у вас будет мощный инструмент, который вы сможете использовать для выполнения широкого спектра работ по ландшафтному дизайну. Из-за их гибкости, воины выходного дня и подрядчики используют лучшие угловые шлифовальные машины все время, и они не должны быть дорогими. Подобрав подходящую насадку для УШМ, они способны выполнять широкий спектр операций, включая шлифовку, полировку и резку. Это крошечный портативный ручной электроинструмент, который легко упаковать и перемещать с одной работы на другую. Он доступен в проводной или электрической версии. Однако с таким количеством возможностей выбрать идеальный вариант для ваших желаний и потребностей может быть сложно. Вот краткий список из 3 угловых шлифовальных машин, которые облегчат вам принятие решения.

• Аккумуляторная угловая шлифовальная машина KIMO 20 В

Это отличный вариант для домашних мастеров любого уровня подготовки. Возьмите этот инструмент, выберите подходящую насадку для угловой шлифовальной машины и сделайте все, что захотите. У него максимальная скорость 9000 об/мин, 20-вольтовая литий-ионная батарея, и к каждой покупке прилагается полностью укомплектованный комплект. Каждая покупка включает в себя 4,5-дюймовые режущие, шлифовальные и шлифовальные диски, а также все остальное, что вам нужно, чтобы начать шлифовальные работы по дому. Беспроводной дизайн этого продукта является еще одним большим плюсом, поскольку он позволяет вам работать в небольших помещениях, не подключаясь к розетке и не беспокоясь о том, чтобы споткнуться о кабель. Эта угловая шлифовальная машина имеет отличный механизм отложенного пуска, который гарантирует профессиональные результаты при каждом использовании. Он поставляется по очень разумной цене, особенно если учесть аксессуары и комплект, которые идут в комплекте. Он может резать плитку, шлифовать металл, бетон и арматуру, не причиняя вреда, и имеет прорезиненную эргономичную ручку с двумя настройками, чтобы вы чувствовали себя комфортно при длительной работе. Бесщеточный двигатель обеспечивает на 53,5% больше времени работы без подзарядки и поддерживается 25-летним опытом экспертов.

• Угловая шлифовальная машина с регулируемой частотой вращения Bosch

Эта угловая шлифовальная машина оснащена великолепным механизмом отложенного пуска, который обеспечивает профессиональные результаты при каждом использовании. Он поставляется по очень разумной цене, особенно если учесть аксессуары, комплект и насадку для угловой шлифовальной машины, которые поставляются с ним. Он может резать плитку, шлифовать металл, бетон и арматуру, не причиняя вреда, и имеет прорезиненную эргономичную ручку с двумя настройками, чтобы вы чувствовали себя комфортно при длительной работе. Бесщеточный двигатель обеспечивает на 53,5% больше времени работы без подзарядки и поддерживается 25-летним опытом экспертов. В качестве дополнительного бонуса вы получите множество функций, которые дают вам гораздо больше контроля и мощности, чем другие угловые шлифовальные машины. Например, вы получите двухпозиционную рукоятку для регулирования вибраций и обеспечения комфорта, а также прямой поток воздуха для удаления пыли с любых основных частей инструмента, что позволит ему прослужить намного дольше. Он также поставляется с двумя дополнительными усилителями по сравнению с предыдущими моделями, что делает его более гибким. Переключатель в виде весла позволяет использовать различные настройки захвата, а угольные щетки чрезвычайно долговечны. Чтобы защитить его от перегрева или перегрузок при выполнении сложных работ, он имеет возможность прямого охлаждения двигателя.

• Угловая шлифовальная машина Ronix 3221, 2400 Вт, 230 мм

Последний, но не менее важный выбор — это угловая шлифовальная машина Ronix 3221, 2300 мм, 2400 мм. Это идеальный инструмент для любого энтузиаста-любителя, если правильно выбрать насадку для угловой шлифовальной машины. Его профессиональный мощный двигатель мощностью 2400 Вт обеспечивает высокую производительность инструмента. Это один из самых универсальных инструментов среди инструментов Ronix. Мощный двигатель позволяет резать, шлифовать или полировать все виды материалов. Ronix 3221 имеет шарикоподшипники, которые уменьшают трение, защищают двигатель от пыли, обеспечивают долгий срок службы двигателя и делают его работу более плавной. Если двигатель работает под необычной нагрузкой, он будет теплым и перегретым. Эта угловая шлифовальная машина с выключателем защиты от пыли уменьшает проникновение пыли, особенно при работе с кирпичной кладкой. Ronix 3221 имеет новую систему стопорных штифтов для легкой и быстрой замены диска и предохранительный механизм.

Способность Ronix быстро менять защитный кожух диска позволяет пользователю устанавливать защитный кожух в различных рабочих положениях. Кроме того, этот инструмент имеет систему переключения плавного пуска, которая обеспечивает безопасность работы.

Часто задаваемые вопросы :

1. Что можно присоединить к угловой шлифовальной машине?
   Угловые шлифовальные машины — это многоцелевые инструменты, которые могут шлифовать, полировать и затачивать металл, а также резать плитку, штукатурку и брусчатку, вырезать раствор, а также шлифовать, полировать и затачивать.

2. Можно ли использовать диск по дереву на угловой шлифовальной машине?
   Лезвие угловой шлифовальной машины — точильный камень для полировки или заточки металла и камня; им нельзя рубить дрова.

3. Можно ли использовать угловую шлифовальную машину в качестве шлифовальной машины?
   Да, преобразование вашей угловой шлифовальной машины в шлифовальную машину — это самый простой и экономичный способ удалить или отшлифовать большое количество древесины с поверхности.

Заключение :

Угловые шлифовальные машины имеют различные возможности и доступны как в беспроводном, так и в сетевом исполнении. Помимо наиболее частого использования в качестве шлифовального станка, этот электроинструмент поставляется с рядом абразивных насадок, которые можно использовать для различных работ и целей. В зависимости от материала, с которым вы работаете, и работы, которую необходимо выполнить, вы можете выбрать приставку. Выбор наилучшего навесного оборудования для угловой шлифовальной машины может стать приятным занятием, если вы знаете, на что обращать внимание, и у вас есть примеры того, чего можно добиться при правильном их использовании. Вы также можете ознакомиться с различными руководствами по покупке, чтобы узнать, на что обращать внимание, отправляясь за покупками.

Как пользоваться угловой шлифовальной машиной (сделай сам)

Обновлено: 02 октября 2018 г.

Угловые шлифовальные машины — это универсальные инструменты, с помощью которых можно шлифовать металл и резать плитку, штукатурку и брусчатку, наносить раствор, а также шлифовать, полировать и затачивать.

Следующий проект›

Семейный мастер на все руки

Научитесь пользоваться угловой шлифовальной машиной для резки плитки, раствора и брусчатки; быстро удалить ржавчину и отслоившуюся краску; точить лезвия и резать или шлифовать сталь.

от экспертов по DIY в журнале Family Candyman

Время

за час или меньше

.

Угловые шлифовальные машины используют широкий спектр отрезных и шлифовальных кругов, например, показанный здесь алмазный круг.

Угловые шлифовальные машины можно найти везде, где продаются электроинструменты. Доступны ручные шлифовальные машины большего размера, но популярные 4-дюймовые. и 4-1/2 дюймовые шлифовальные машины подходят для большинства задач. Вы можете купить очень недорогую угловую шлифовальную машину, но для частого использования или для сложных работ, таких как резка штукатурки или цемента, я бы рекомендовал потратить немного больше на шлифовальную машину с более мощным двигателем (ищите двигатель, который потребляет от 5 до 9 оборотов).ампер).

Возможность работы с различными кругами и аксессуарами делает угловые шлифовальные машины такими универсальными. Ваша угловая шлифовальная машина включает в себя шпиндельную шайбу и шпиндельную гайку, которые вы будете устанавливать в различных конфигурациях, чтобы приспособить более толстые или тонкие круги, или вообще снимать их, когда вы навинчиваете проволочные колеса и чашки на резьбовой шпиндель. Инструкции по установке колес и принадлежностей см. в руководстве.

Абразивные круги для угловой шлифовальной машины вы найдете в любом хозяйственном магазине или хозяйственном центре. Хотя все колеса выглядят одинаково, они предназначены для разных задач. Читайте этикетки.

Очистка металла

Фото 1. Используйте проволочную щетку для очистки

Очистите садовые инструменты от ржавчины, затвердевшего цемента и грязи с помощью проволочной чаши. Закрепите работу струбцинами или тисками. Убедитесь, что кисть вращается от края, а не внутрь. В противном случае щетка может зацепиться за край и вызвать отдачу шлифовальной машины.

Фото 2: Удаление краски

Удалите краску с помощью проволочного валика. Опять же, будьте осторожны, чтобы работать вдали от острых краев, а не в них. Проволочные колеса подходят для щелей и труднодоступных мест.

Проволочная чашечная щетка

Проволочные щетки прекрасно подходят для очистки больших плоских поверхностей.

Проволочное колесо

Проволочное колесо подходит для узких мест.

Проволочные круги быстро удаляют ржавчину и отслаивающуюся краску. Насадки для угловых шлифовальных машин с проволочным кругом и щеткой предназначены для различных задач по зачистке, очистке и удалению заусенцев. Щетки с проволочной чашкой лучше всего подходят для удаления краски или ржавчины с широких плоских поверхностей. Проволочные колеса легче входят в щели и углы. Насадки для колес и щеток бывают самых разных стилей. Прочтите упаковку, чтобы найти тот, который подходит для вашего приложения. Кроме того, убедитесь, что резьба совпадает с резьбой шпинделя на вашей кофемолке. Большинство угловых шлифовальных машин имеют диаметр 5/8 дюйма. резьба веретена, но есть несколько чудаков.

Обрезка стержней, стержней и болтов

Фото 3. Как резать арматуру

Установите металлический отрезной круг на угловую шлифовальную машину. Подоприте длинную сторону арматурного стержня и надежно удерживайте ее. Опустите отрезной диск в металл, позволяя весу инструмента выполнять большую часть работы. Позвольте короткому концу свободно падать, чтобы избежать заедания лезвия.

Фото 4: Обрежьте примерзшие болты

Зашлифуйте болты заподлицо с бетоном. Вы можете задеть бетон, но не пытайтесь врезаться в него этим колесом.

Диск для резки металла

Используйте недорогой диск для грубой резки металла.

Если вы наберетесь терпения, вы сможете разрезать большинство металлов ножовкой. Но для быстрой грубой резки трудно превзойти шлифовальную машину. Я использовал угловую шлифовальную машину для резки арматуры (фото 3), уголков, ржавых болтов (фото 4) и сварных проволочных ограждений. Для этих и других задач по резке металла используйте недорогой отрезной круг.

Резка плитки, камня и бетона

Фото 5: Надрез на лицевой стороне плитки

Аккуратно отметьте контур разреза как на лицевой, так и на обратной стороне плитки. Прикрепите плитку к рабочему столу и сделайте надрезы на лицевой стороне глубиной около 1/8 дюйма алмазным диском.

Фото 6: Завершите разрез на обратной стороне

Переверните плитку и прорежьте ее с обратной стороны. Продлите надрезы немного дальше линий в углах, чтобы получились четкие, прямые углы.

Алмазный круг для сухой резки

Резка плитки и кирпичной кладки алмазным диском для сухой резки.

Вырубка и резка керамической или каменной плитки для установки вокруг выпускных отверстий и других препятствий с помощью стандартных плиткорезов затруднена, если не невозможна. Но угловая шлифовальная машина, оснащенная алмазным кругом для сухой резки, быстро справится с этими сложными резами.

Восстановление режущих кромок

Фото 7: Заточка лезвий

Зажмите лезвие в тисках или на верстаке с помощью ручных зажимов. Расположите кофемолку и отрегулируйте защитный кожух так, чтобы искры не попадали на ваше лицо и тело. Совместите шлифовальный круг с углом на лезвии. Запустите кофемолку и плавно перемещайте шлифовальный круг по лезвию, слегка надавливая.

Шлифовальный круг

Используйте шлифовальный круг для общих задач заточки.

Угловая шлифовальная машина, оснащенная шлифовальным кругом, является отличным инструментом для восстановления кромок на инструментах, которые часто подвергаются грубой обработке, таких как мотыги, лопаты и скребки для льда, или для первоначальной заточки топоров, топориков и лезвий газонокосилок. Если вам нужна более острая кромка, чем оставляет шлифовальный станок, воспользуйтесь напильником. На фото 7 показано, как заточить нож газонокосилки. Используйте ту же технику, чтобы восстановить края на других инструментах. Расположите шлифовальный станок так, чтобы колесо вращалось от корпуса лезвия к кромке (см. стрелку на корпусе шлифовального станка, чтобы определить, в каком направлении вращается колесо).

Наконец, выключив шлифовальный станок, приложите шлифовальный круг к лезвию и отрегулируйте угол шлифовального станка в соответствии со скосом лезвия. Это положение, которое вы хотите сохранить, когда будете шлифовать край. Поднимите кофемолку с края, включите ее и дайте ей разогнаться, прежде чем перемещать ее по лезвию.

Перемещайте шлифовальный станок по заготовке в направлении рукоятки, а не шлифуйте вперед и назад. Затем поднимите его и повторите, концентрируясь на том, чтобы удерживать шлифовальный станок под постоянным углом на протяжении всего хода.

Металлическое лезвие легко перегреть болгаркой. Перегретый металл приобретает иссиня-черный или соломенный цвет и недолго остается острым. Чтобы избежать перегрева, применяйте только легкое давление и держите кофемолку в движении. Кроме того, держите под рукой ведро с водой и губку или тряпку и часто смачивайте металл, чтобы он оставался прохладным.

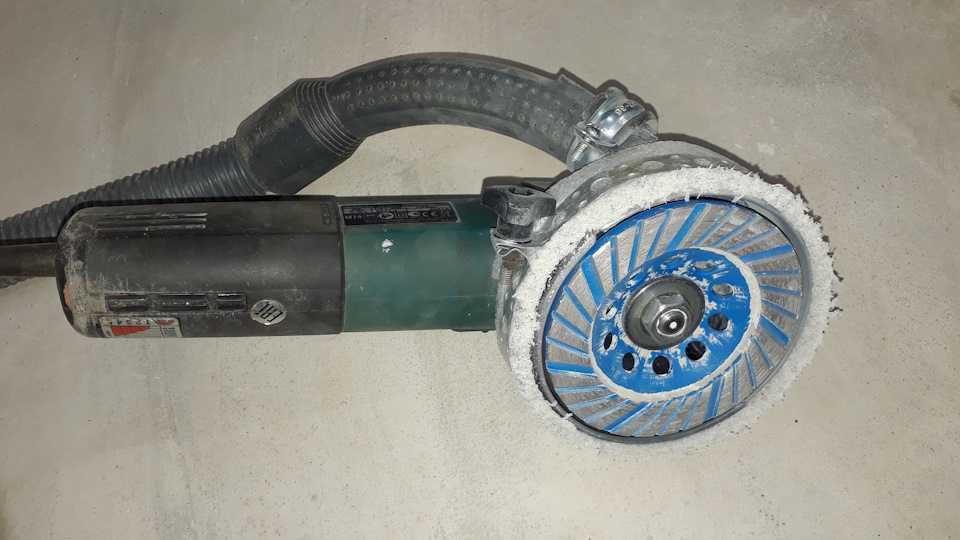

Удаление старого строительного раствора

Фото 8: Растереть строительный раствор

Измельчить старый рыхлый строительный раствор с помощью угловой шлифовальной машины и алмазного шлифовального круга. Сделайте два или три 1/2 дюйма. глубокие проходы для полной очистки сустава. Оставайтесь на расстоянии около 1/8 дюйма от кирпича, чтобы не повредить его.

Алмазный шлифовальный круг

Очистите швы от старого раствора с помощью шлифовального круга.

Шлифовальные бьет зубилом и молотком для удаления старого раствора. Было бы целесообразно купить шлифовальную машину только для того, чтобы удалить раствор, если вам нужно было много затачивать. Более толстые алмазные круги быстро удаляют старый раствор, не нарушая и не повреждая кирпичи. Однако здесь пыльно, поэтому наденьте пылезащитную маску и обязательно закройте окна и предупредите соседей.

Мы коснулись только тех работ, которые можно выполнять с помощью угловой шлифовальной машины. Просмотрите местный хозяйственный магазин или домашний центр, чтобы получить лучшее представление о доступных насадках для угловых шлифовальных машин. Они могут сэкономить вам массу времени.

Безопасность шлифовальной машины

В отличие от сверлильных двигателей, которые вращаются со скоростью от 700 до 1200 об/мин, шлифовальные машины вращаются с головокружительной скоростью от 10 000 до 11 000 об/мин. Они достаточно быстры, чтобы напугать! Соблюдайте следующие меры предосторожности для безопасного использования шлифовальной машины:

• Носите защитную маску и перчатки.
• Отключайте кофемолку от сети при замене кругов.
• Прикрепите ручку и крепко держите ее обеими руками.
• Если возможно, используйте охрану.
• Перед использованием новых колес подержите их в течение одной минуты в защищенном месте, чтобы убедиться, что колесо не повреждено.
• Расположите изделие так, чтобы мусор был направлен вниз.
• Держите подальше посторонних. Все находящиеся поблизости должны носить защитные очки.
• Расположите заготовку так, чтобы колесо вращалось в сторону от острых краев, а не в них. Колеса, особенно проволочные, могут зацепиться за край и отбросить заготовку или вызвать отскок шлифовального станка (Фото 1).
• Не допускайте искр к горючим материалам.
• Зажмите или закрепите заготовку каким-либо образом.
