Нарисовать проект дома своими руками: Как сделать проект дома самостоятельно онлайн и бесплатно

Строительство дома: рисуем проект своими руками

Красивые дома создают по таким же красивым проектам. Если вы чувствуете в себе потенциал архитектора, но не имеете возможности заказать проект дома или купить готовый, если вы – инженер-строитель по диплому или состоянию души, то нарисовать проект дома мечты самостоятельно вы вполне сможете.

Мы предлагаем проявить творческие способности и даем простые рекомендации для создания качественного проекта дома.

Изучаем готовые проекты в Интернете: удачный опыт как основа

Если у вас есть компьютер с доступом в интернет, то можно опираться на удачные проекты домов, представленные в сети. Отобрав наиболее понравившиеся или опираясь на интересные идеи в проектах, нанесите результат своих изысканий на план дома.

Основные параметры, которые следует учитывать при подготовке проекта:

· Количество этажей;

· Наличие в доме подвала и мансарды;

· Планы по обустройству камина или печи;

· Форму кровли;

Взяв за основу красивые проекты, не забывайте о технической стороне вопроса и возможности сделать визуализацию в простейшем графическом редакторе.

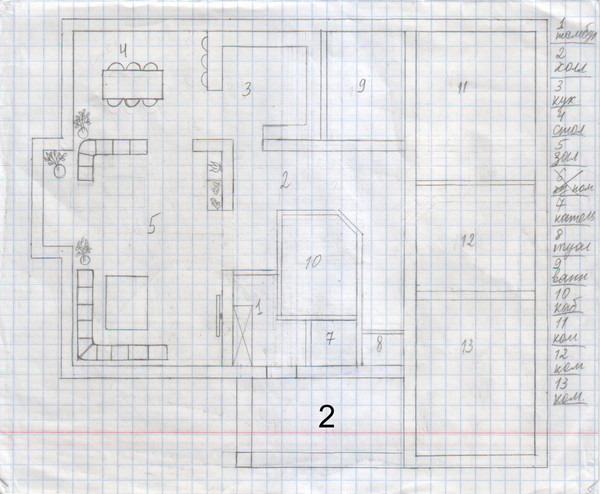

Проект первого этажа – основные детали

Прежде чем вы приступите к созданию проекта первого этажа дома вашей мечты, определитесь со следующими его особенностями:

· Учитывайте размеры участка;

· Учитывайте габариты строения;

· Выберите материал для стен;

· Просчитайте количество и размеры помещений.

После того, как вы выбрали этажность дома (2 этажа), материал стен (газобетон), просчитайте площадь и количество комнат. Например, выделите на кухню около 14 квадратов, для спальни будет достаточно 10-11, гостиная займет примерно 20 кв. м. Вам также нужно выделить минимум 4 кв. м. на санузел и где-то поместить лестницу.

Все эти помещения успешно размещаются в доме размером 8 на 8 метров или чуть более. В доме такой площади можно также поместить камин (в гостиной) и небольшое подсобное помещение под лестницей.

Фундамент и перекрытие в проекте двухэтажного дома

Для небольшого дома отлично подойдет монолитный ленточный фундамент, который можно обустроить самостоятельно. Обязательно выполните армирование, чтобы сделать его еще более надежным и долговечным.

Используя в доме комбинированные перекрытия (из монолитного железобетона и деревянных конструкций), не забывайте о том, что в той части дома, где влажность повышена, больше подойдет железобетон.

Кровля, мансарда и фасад – важнейшие элементы проекта

По идее, вы можете смело применять план первого этажа для строительства второго, мансардного. Следует лишь подкорректировать проект этажа с учетом планируемых здесь помещений.

Чертеж кровли крыши делается с учетом материала покрытия (рекомендуется металлочерепица) и материала стропильной системы. Можно взять за основу двускатную форму крыши, наиболее подходящую для такого проекта дома.

Эскиз фасада дома позволяет представить, каким будет ваш дом в будущем. При этом вы спланируете количество окон, угол наклона крыши, сможете спрогнозировать, как будет выглядеть дом с фасадной стороны.

Добавив к чертежам и визуализации схему электрики, водоснабжения и канализации, завершают создание полноценного проекта дома. В нашем интернет-магазине можно приобрести все материалы, необходимые для строительства и отделки.

Самостоятельное проектирование частного дома — как правильно спроектировать и сделать планировку, придумать и составить план самому, из чего можно построить своими руками

1. Первый шаг – разведка местности
2. Как правильно начать проектировать дом
3. Из чего можно сделать планировку на участке
4. Как правильно делать план дома
5. Подвальное помещение
6. Как составить план фундамента дома
7. Современный проект первого этажа загородного дома
8. Коммуникации
9. Самостоятельное проектирование второго этажа частного дома
10. Мансарда и крыша
11. Как утверждается проект перед началом строительства
12. Наши рекомендации

Негативная экологическая обстановка, загрязненность мегаполисов, постоянные пробки на дорогах заставляют людей задумываться о смене места жительства.

Первый шаг – разведка местности

По своему вкусу вы уже выбрали себе место для возведения уютного гнездышка. Это может быть ровная поверхность с плодородным слоем,которая отлично подходит для разбивки сада. Возможно, вам захотелось остановиться на местности со сложным ландшафтом. В каждом случае строительство будет иметь свои особенности. Чтобы понять, с какими трудностями и финансовыми затратами вам придется столкнуться, необходимо провести исследования грунта.

При возведении зданий важно учитывать большое количество характеристик:

1. Уровень и сезонные колебания грунтовых вод. Это напрямую влияет на возможность создания подвала или погреба. При близости влаги к поверхности придется большое внимание уделить гидроизоляции и монументальности фундамента. Все помещения, находящиеся ниже уровня земли, потребуют большого количества изоляционных материалов, обязательно сооружение вентиляционных систем.

2. Характеристики грунта. В зависимости от этого будет проектироваться основание здания. На скалах глубина будет минимальной. На рыхлых почвах, особенно сильнообводнённых иногда приходится очень сильно заглубляться.

3. Породы оцениваются на пучение в климатических поясах с сильными перепадами температур.

4. Определяется наличие выходов воды на поверхность (ключи, ручьи).

Вся информация послужит основанием при создании проекта как самого здания, так и ландшафта вашего участка.

Как правильно начать проектировать дом

Самым простым выходом является приобретение готового типового плана, тем более что на сегодняшний момент многие компании занимаются этой деятельностью.

Предположим, что вы хотите сами составить схему строения на свой вкус.

С чего начать:

1. Определитесь с местом и примерным размером. По расположению на участке существуют некоторые ограничения. Например, вы обязаны отступить от межи необходимое расстояние, нельзя выходить за фасадную линию. Распланируйте пространство для предполагаемых построек (беседка, летний душ, гараж, бассейн и т. д.). Из всех этих факторов прояснится оптимальное место для будущего жилого здания.

2. На семейном совете или самостоятельно определите этажность, необходимое количество комнат, ориентировку окон и все другие индивидуальные пожелания (от наличия отдельной ванной при спальне до разбивки зимнего сада).

3. Перенесите все свои планы на бумагу. Начертите схему участка с предполагаемыми объектами. Это поможет вам понять, насколько удобно будет организовано пространство двора.

   Иногда даже 50 см очень критичны, например, при выезде автомобиля. Можно также воспользоваться соответствующим программным обеспечением.

4. Нарисуйте масштабно фасад и другие ракурсы основного здания. Правильно будет исполнить все это в цвете, так вы получите близкий к реальному виду.

5. Приступайте к процессу определения внутреннего дизайна.

Из чего можно сделать планировку на участке

Предположим, что вы определились с размерами строения. Чтобы не рисовать объекты каждый раз, создайте макет в удобном масштабе. Например, одному метру равен сантиметр.

Из плотной бумаги можно вырезать участок в таком же уменьшении. Отметьте зоны ограничений и расставляйте свои «кубики», как хотите. Такой макет дает очень наглядное представление, и вся семья легко может внести свои коррективы в зависимости от пожеланий.

Стоит подумать о возможных дальнейших изменениях. Например, если вы в будущем захотите строить еще что-нибудь в глубине двора, неплохо иметь подъезд к такой зоне, для того чтобы подвезти строительные материалы и спецтехнику.

Для подбора исполнителя, готового оказать профессиональную помощь в подготовке документов по земельному участку и проекта строительства дома рекомендуем воспользоваться поиском по компаниям в каталоге Building Companion. В профиле подрядчика можно ознакомиться с отзывами, портфолио и запросить оценку стоимости работ.

Получить консультацию специалистов по вопросам подготовки к строительству »

Не делайте все наспех, правильная планировка участка – залог будущего уюта для всей семьи. Если не получилось с первого раза, то повторите процесс.

Как правильно делать план дома

Решение такой задачи – творческое и интересное мероприятие. В нем с удовольствием примут участие все члены семьи.

Первоначально определитесь с объемом строения, наличием подвала, гаража, второго этажа или мансарды. Состыкуйте ваши пожелания с финансовыми возможностями. Определитесь с индивидуальными предпочтениями.

Решите, из какого материала будут возводиться стены, фундамент, перекрытия. От этого зависит толщина, которую в дальнейшем необходимо перенести на план. Выясните возможности подведения коммуникаций и создания канализации, место для колодца. Вооружившись всеми этими знаниями, приступайте непосредственно к созданию схемы.

Подвальное помещение

Лишней территории не бывает. Все, что находится ниже уровня земли, имеет свою специфику. Применение этому можно найти всегда. Там отлично разместится пространство для хранения консерваций на зиму, баня или сауна, мастерская, спортивная комната, прачечная, котельная и т. д. При наклонном ландшафте под первым этажом очень удобно располагается гараж.

Решите, как вы будете туда попадать. Возможны варианты спуска вниз в общем блоке с лестницы на второй этаж или отдельный вход с улицы, технического пространства. Надо понимать, что площадь, занимаемая проходом, будет также недоступна для размещения каких-то объектов на 1 этаже.

После того, как определились, начертите масштабный план с выделением всех толщин перегородок, мест расположения оконных и дверных проемов, лестниц. Удобным вариантом является размещение на этом уровне всех коммуникаций. Дизайн оформления необходимо учитывать. В результате вы получите схему, на основе которой можно будет продолжать дальнейшее творчество.

Как составить план фундамента дома

Задача похожа на предыдущую, только немного проще. От того, каким будет основание, зависит местоположение несущих стен и прокладка водопровода.

Начертив рисунок опоры с выделением толщин всех стен, мы получаем основу для создания дальнейших помещений.

Чтобы выбрать адекватного подрядчика для строительства фундамента, воспользуйтесь удобным поиском по строителям на сайте Building Companion. Вы найдете примеры реализованных проектов и отзывы клиентов по каждому подрядчику и сможете запросить оценку стоимости работ.

Найти строителя для обустройства фундамента дома под ключ »

Есть вариант не стеснять себя в выборе планировки жилого здания очертаниями фундамента. Тогда вам придется на опору поместить капитальное перекрытие. В этом случае расположение перегородок в выше находящемся пространстве не будет зависеть от выбранного типа. А за профессиональными советами можно обратиться в проектную компанию.

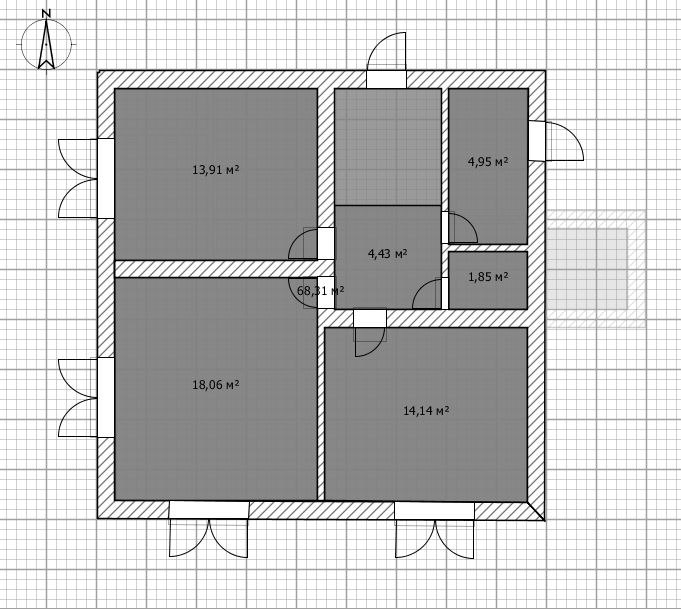

Современный проект первого этажа загородного дома

Компоновка внутреннего пространства ограничена только контуром фундамента и вашей фантазией. Это может быть студия или классический вариант с выделенными спальнями, гостиной, кухней, коридором.

Перед вами уже есть схема расположения капитальных стен. Их категорически не рекомендуется перемещать. В остальном все зависит от ваших предпочтений.

Сделайте черновой набросок разделения площади. Вход в средней полосе России обязательно предполагает наличие тамбура. Это нужно учитывать. Он может быть встроенным или в виде крыльца.

Поняв, как сделать примерную планировку дома, определитесь с расположением окон и межкомнатных дверей. Остекление — это важная часть того, как будет выглядеть здание снаружи. Необходимо совместить с количеством света, проникающим внутрь.

Определите параметры и принцип работы дверей (распашные и сдвижные). С помощью размещения всех деталей на масштабном рисунке убедитесь в том, что это удобно.

Выберите оптимальное расположение лестниц. Они занимают достаточно много объема, и не стоит на этом экономить, иначе не получится сделать безопасный подъем. Положение этого элемента достаточно серьезно влияет на циркуляцию воздуха внутри помещения. Узел возможно совместить со спуском в подвал, что позволит оптимизировать компоновку.

Большую часть времени вам придется проводить именно на этом уровне. Обычно здесь располагается кухня, общая комната, санузел и ванна. Поэтому к организации этой территории нужно подойти с особой тщательностью.

Коммуникации

Подведение и разводка электричества, водоснабжения, газа, канализации, вентиляции, информационных кабелей накладывает отпечаток на удобство использования и простоту обслуживания. Имея примерную схему расположения объектов в подвальном помещении и на первом этаже, уже можно понять, как будут прокладываться трубопроводы, воздуховоды и провода.

Иногда приходится скорректировать схему для того, чтобы упростить и оптимизировать магистрали. На проведение, например, газовых труб, существует много ограничений и правил. Их придется учитывать. А такую систему, как отведение стоков, желательно разработать с возможностью легкого обслуживания и замены.

Также надо учесть, что у всех изделий есть предельный срок эксплуатации. И если не вы, то ваши дети рано или поздно будут вынуждены обновить всю систему.

Немалую роль играет внешний вид. Популярным способом является прокладка в специально предусмотренных нишах. Современные материалы позволяют решить все проблемы.

Если неправильно сделанное водоснабжение и слив отходов не приведут к большим неприятностям, то неполадки в обеспечении газом и электричеством могут спровоцировать фатальные последствия. Поэтому как создание плана, так и исполнение лучше поручить компетентным организациям.

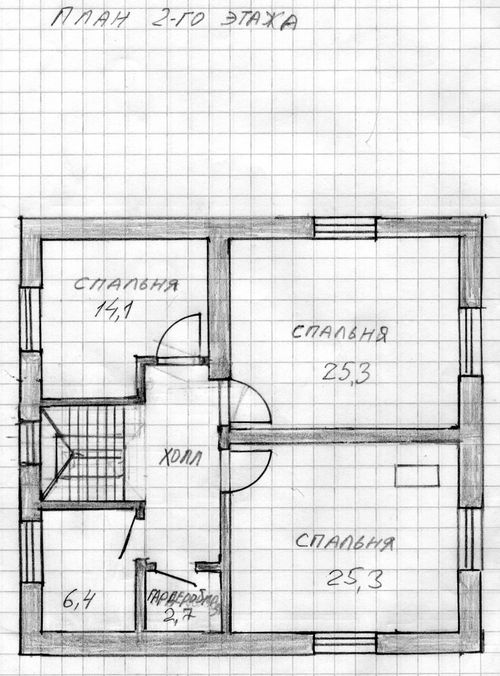

Самостоятельное проектирование второго этажа частного дома

Значительное расширение жилой площади можно осуществить при сооружении 2 уровня. Наверху принято располагать спальные помещения, иногда с ванной комнатой, территорию отдыха (тренажерный зал, бильярдная, оранжерея, детская).

При составлении схемы строения вам придется опираться на расположение несущих стен первого этажа, точки лестничного проема, возможности подведения коммуникаций и согласовывать с дизайном фасада. Мы рекомендуем создать такой же макет, как и в предыдущих случаях.

Особенностью второго уровня является возможность размещения балкона или лоджии. Следует учесть это преимущество. Наличие двух этажей вносит определенную специфику в организацию отопления. Проектирование теплоснабжения делается с расчетом пониженной отдачи вверху и большей внизу.

Мансарда и крыша

Основной элемент, защищающий строение от атмосферных осадков, – это кровля. При этом она играет большую декоративную роль. Форма, дизайн, используемые материалы очень значимы. Пространство под металлочерепицей или ондулином часто пустует. Во многих случаях хорошим решением является создание дополнительной жилой площади. Без изменения угла наклона возможно разместить полноценные комнаты по габаритам в два раза меньше, чем на первом этаже.

Такое решение позволяет с минимальными затратами увеличить жилище в полтора раза. Если внести изменения в кровлю, то этот показатель может вырасти до 1,8.

Внешняя защита от атмосферных осадков должна выполнять свою основную функцию: надежно противостоять дождю и ветру. В России очень важным параметром является способность выдерживать давление снегового слоя. В некоторые годы покров создает усилия до 1 тонны на квадратный метр. Поэтому экономить на несущих конструкциях не стоит.

В последнее время популярным стал минималистичный стиль. Он подразумевает создание плоской крыши. Это довольно дорогое решение, потому что снег не имеет возможности схода и тает по мере накопления от тепла, идущего с технического уровня. Перекрытие делается из капитальных бетонных плит, способных выдержать большую нагрузку. Гидроизоляция осуществляется за счет слоя битума.

Современные реалии позволяют создать очень разнообразный дизайн крыши и мансарды. Только ваши предпочтения и материальное положение способны ограничить вашу фантазию.

Как утверждается проект перед началом строительства

Итак, вы самостоятельно сделали эскиз дома и, совершив не одну попытку, смогли правильно оформить план. Скорее всего, в этом виде проект не будет принят. Количество нюансов в строительстве настолько велико, что и профессионалы не застрахованы от мелких ошибок.

Наилучшим решением будет предоставить ваши наработки, пожелания, и по этим параметрам заказать рабочий проект в специализированной компетентной организации. Услуга позволит вам избежать многих формальностей, например, разводка электроснабжения и подводка газа требует сертификации. Кроме того, специалист, вернее всего, заметит мелочи, которым вы не придали значение. Это сэкономит вам время и деньги. Путь от замысла до документа с юридической силой довольно длинный и требует массу специфических знаний.

Наши рекомендации

После принятия решения построить свой дом и правильно сделать план, необходимо ответственно подходить к каждому этапу:

1. Выбор места. Если вы хотите заниматься огородничеством или поставить теннисный корт, то вам нужен ровный, удобный и плодородный участок. Для создания сложного ландшафтного дизайна лучше подходит местность с неровным рельефом.

2. Привязка здания к пространству изначально очень важна, ведь от этого зависит организация всей территории.

3. Фундамент, хоть его и не видно из грунта, является основанием коттеджа и определяет, насколько прочно он будет стоять.

4. Оптимально продуманное внутреннее пространство сопровождает вас все время проживания. Поэтому каждый малейший недочет повлечет за собой неудобство.

5. Крыша прикрывает и защищает вас от погодных катаклизмов, поэтому ей тоже нужно уделить должное внимание.

Мы постарались вам рассказать, как придумать и сделать планировку дома своими руками и предоставили видео и фотографии процесса. Желаем вам творческих успехов!

Данная информация не является официальной рекомендацией и взята из открытых источников. Материал статьи не является руководством по юридическим правилам оформления земли, собственности, возведения и отделке стен или ведению строительства. Производитель не несет ответственности за юридические рекомендации, а также недостатки сооружения или его элементов, возникшие в ходе или по завершении строительных работ на основании данной информации. Для осуществления таких работ воспользуйтесь услугам сертифицированных специалистов в области юриспруденции и сферы строительства.

Бесплатный инструмент для рисования плана этажа — Ящик для плана дома 3D

Начало работы

Рейтинг клиентов

Если вы домовладелец, который хочет сделать что-то веселое и интересное со своей собственностью, Planner 5D предоставит вам инструменты для этого. Мы упрощаем составление плана этажа с нуля или использование существующего чертежа для работы. Независимо от того, используете ли вы один из наших шаблонов или занимаетесь своими руками, вы гарантированно получите гладкую работу.

Наш интерфейс удобен для пользователя. Давно прошли времена длинных руководств и специализированных курсов для дизайнеров. Вы можете создавать планы, не выходя из собственного дома, и настраивать их по своему усмотрению. Не тратьте деньги на дорогие студии — приходите и убедитесь сами.

Домовладельцы могут разработать настолько подробный план, что он станет отправной точкой для работы со строительной бригадой. Интересно узнать, как это работает? Вот пошаговое руководство по использованию нашего ящика планов.

Вы можете начать с шаблона или нарисовать план с нуля. Чтобы начать вручную составлять базовый план этажа, наметьте внешние стены, а затем разметьте внутренние стены предполагаемого дома. На этом этапе вы определяете количество комнат и гардеробных.

Теперь пришло время меблировки и добавления объектов на чертеж плана. Нарисуйте и отпустите желаемые предметы, такие как шкафы, кухонная и ванная сантехника и т. д. Также важно сохранять реалистичные интервалы и размеры всех объектов.

Быстро преобразуйте свой 2D-план в интерактивный 3D-вид пола в режиме реального времени. Это создает максимально динамичный предварительный просмотр свойства. А лучше всего то, что вам не нужно часами ждать отрендеренной 3D-версии. Одним нажатием кнопки или нажатием на экран вы создадите фотореалистичное изображение.

Начало работы

Если вы начинающий дизайнер или у вас гораздо меньше опыта, вы найдете что-то ценное в Planner 5D. Давайте выделим некоторые из лучших функций нашей платформы для рисования планов:

Простота – Если вы никогда раньше не делали ничего подобного, не волнуйтесь. Мы понимаем, что эта задача может быть пугающей поначалу. Но как только вы попробуете делать свои первые проекты, вы быстро научитесь.

Интуитивность – Вам не нужно смотреть многочисленные обучающие программы, чтобы понять платформу. Все элементы управления удобны для пользователя. Это просто щелчки, касания и инструменты перетаскивания — это все, что вам нужно знать для успешной работы с программным обеспечением.

Функциональность — Несмотря на простоту платформы, вы получаете широкий спектр возможностей для дизайна. Настройка очень детализирована, поэтому у вас есть много места для вашего творчества. По сути, вы получаете качественный дизайн пола, но с упрощенным интерфейсом.

Быстрые результаты – Менее чем через час вы получите готовый проект. Тратьте столько времени, сколько хотите, не тратя время на трудоемкие рендеры.

Доступность – Забудьте о любых загрузках программного обеспечения; все происходит прямо в вашем браузере. Если вы хотите создавать проекты на ходу, вы также можете получить наше приложение, которое так же удобно.

Поначалу начертить план этажа может показаться сложной задачей. Чтобы дать вам волю творческому потоку, мы собрали некоторые из лучших работ, созданных на нашей платформе.

Вы увидите, сколько возможностей впереди и, надеюсь, вдохновитесь на создание своего первого дизайна.

Большинство проектов создаются такими же непрофессионалами, как и вы. Это просто созданные энтузиасты, решившие взять дело в свои руки. В результате у них есть план этажа, который отвечает всем их индивидуальным потребностям.

Начало работы

Мне очень нравится 5D-планировщик, и он становится все лучше и лучше.

Андре Сантос

Вы можете быстро составлять планы и вносить изменения на лету. Я говорю всем своим друзьям попробовать эту программу.

Шарон С

Что такое ящик плана этажа?

Ящик плана этажа — это программа для создания чертежей, на которых показаны комнаты, помещения и физические объекты, если смотреть сверху. Это первый шаг к визуализации того, как люди будут перемещаться по объекту.

Было ли это полезно?

Да Нет

Как создать план этажа?

С помощью инструмента перетаскивания рисуйте стены и добавляйте архитектурные элементы и элементы из библиотеки продуктов. Или вы можете начать с наших шаблонов и настроить их в соответствии со своими предпочтениями.

Было ли это полезно?

Да Нет

Как получить бесплатный план?

Наше программное обеспечение бесплатно для всех. Нет необходимости подписываться на платный план, если вы этого не хотите. Изучите все бесплатные варианты и обновите их позже.

Было ли это полезно?

Да Нет

Какая программа для планирования этажей самая лучшая?

Мы можем с уверенностью сказать, что Planner 5D — планировщик высшего класса, доступный в настоящее время на рынке. Кроме того, мы всегда работаем над новыми функциями и объектами, чтобы сделать наше решение еще лучше.

Было ли это полезно?

Да Нет

Могу ли я загрузить этот планировщик этажей на свой телефон?

Абсолютно! Независимо от того, работает ли ваш телефон на iOS или Android, вам будет приятно узнать, что для вас есть бесплатное мобильное приложение.

Было ли это полезно?

ДаНет

Есть еще вопросы? Не стесняйтесь.

Спросите нас

Получить сейчас

Planner 5D

Забудьте о том, чтобы рисовать дизайн своей комнаты на бумаге!

Технологии заговорили – есть такие сервисы, как онлайн-планировщик помещений Planner 5D, которые позволяют создать комнату вашей мечты с минимальными затратами усилий и времени. Интуитивно понятный интерфейс, дружественный дизайн и абсолютно бесплатное использование — разве это не то, что действительно нужно отрасли?

Начало работы

Рейтинг клиентов

Загрузки

Введите ваше имя пожалуйста

Введите ваше имя пожалуйста

Забыли пароль

Пожалуйста, введите свой адрес электронной почты, и мы вышлем вам новый пароль

Новый пароль отправлен

Новый пароль был отправлен на вашу электронную почту. Войдите, используя новый пароль.

Войти

Как вы будете использовать Планировщик5D?

Справочный центр

Отменить

Составление плана помещения от руки

Вы купили дом и теперь столкнулись с проблемой ремонта, включая перепланировку ваших комнат. Но у вас нет плана этажа, что не редкость, особенно в старых домах. Или у вас есть очень старый план этажа, но он не соответствует текущей планировке помещения и поэтому вам не нужен? Теперь у вас есть несколько вариантов: либо представить адекватный план этажа, либо поручить его подготовку эксперту. Но вы также можете проявить инициативу и нарисовать план этажа самостоятельно, от руки и без покупки дорогостоящей программы для рисования.

Что важно при составлении плана помещения от руки?

Чертежи планов этажей всегда выполняются в виде сверху. Прямые линии, проведенные с помощью линейки и масштаба, соответствующего оригиналу, закладывают основу для удобства использования чертежа. Если вы хотите нарисовать свой собственный план этажа и сделать его от руки, вы должны принять к сведению следующие советы.

• Сначала сделайте набросок.
• Правильно измерьте комнаты и подумайте о масштабе вашего рисунка.
• Приготовьте угольник, линейку и острый карандаш.
• Сначала нарисуйте внешние стены.
• Зарисуйте окна и двери, а также другие объекты на плане этажа в правильном положении.
• Теперь нарисуйте внутренние стены и укажите их размеры.
• Затем переведите набросок в чистую форму с помощью черного маркера.

Чтобы нарисовать план этажа и добиться правильного результата от руки, вам не нужно иметь квалификацию архитектурного чертежа. Что важно, так это геометрическое воображение и математические способности, чтобы сделать рисунок в масштабе. Когда дело доходит до расширения или преобразования, ваш план этажа служит шаблоном. Компания, которой вы доверите работу и которая будет выполнять работы на вашей территории, сделает соответствующий чертеж здания в вашем масштабе. Если вы хотите перестроиться самостоятельно, вы, конечно, должны быть очень точными при рисовании плана этажа от руки и проверять размеры на одинаковых расстояниях.

Обратите внимание на шкалу!

Большинство мастеров и специалистов по дизайну интерьеров работают в масштабе 1:50. Если вы хотите нарисовать план этажа самостоятельно — от руки, вам следует использовать масштабы, обычно используемые в полевых условиях, в качестве ориентира. Перед вами лежит лист бумаги, и вы думаете, как лучше поступить, рисуя план помещения от руки? В общем, вы можете выбрать масштабы 1:100, 1:200 и 1:50. Чтобы начертить план этажа от руки и добиться четкого представления условий на месте, следует сделать чертеж на листе А3 или на большем формате. Не пытайтесь разместить весь этаж семейного дома или квартиры на листе DIN A4. Слишком маленький формат ограничил бы ясность и привел бы к предотвратимым вопросам. Когда дело доходит до расчета масштаба, вы должны проявлять максимальную осторожность при рисовании плана этажа от руки и регулярно проверять свой чертеж на точность. Если в шкале есть ошибки, и человек, выполняющий работу, полагается на ваши навыки, могут возникнуть проблемы на этапе проекта.

Как строителям чертить план этажа — от руки или на ПК?

Вы можете начертить план этажа и создать строительный чертеж в масштабе от руки. Конечно, вы также можете обратиться к компьютерной программе и легко создать план этажа на своем ПК. Третий вариант – это профессиональный чертеж плана этажа, который будет выполнен для вас без ошибок и с учетом всех сложившихся условий. Если вы решили чертить план помещения от руки, вам следует в лучшем случае несколько раз проверить расчеты и таким образом исключить серьезные ошибки в вашем чертеже. Наиболее распространенные оплошности в нарисованных от руки планах этажей связаны не с ошибками чертежа, а с ошибками в расчетах.
