При устройстве кровельного пирога без обрешётки не обойтись. Но при её монтаже существует много тонкостей. Какой материал выбрать, с каким шагом устанавливать и сколько обрешётки потребуется на крышу? С этими вопросами нужно разобраться до начала монтажных работ. Особенности кровли будут зависеть от выбранного покрытия. Сделать обрешётку под металлочерепицу можно своими руками.

Устройство обрешетки

Обрешётка под металлочерепицу представляет из себя обрезные доски, которые устанавливают с определённым шагом для крепления кровельных листов. А их толщина определяется в соответствии с углом наклона ската, шагом стропильных ног, высотой снежного покрова.

В качестве материала можно использовать хвойные породы деревьев. Наиболее распространены сосновые доски.

Схему настила обрешётки необходимо подобрать до начала монтажных работ. Его тип будет зависеть от различных параметров:

• При наличии отапливаемого подкровельного пространства понадобится, помимо гидроизоляции, укладка контробрешётки, которая будет создавать зазор вентиляции. Такое мероприятие позволит обеспечить удаление водяных паров из утеплителя.

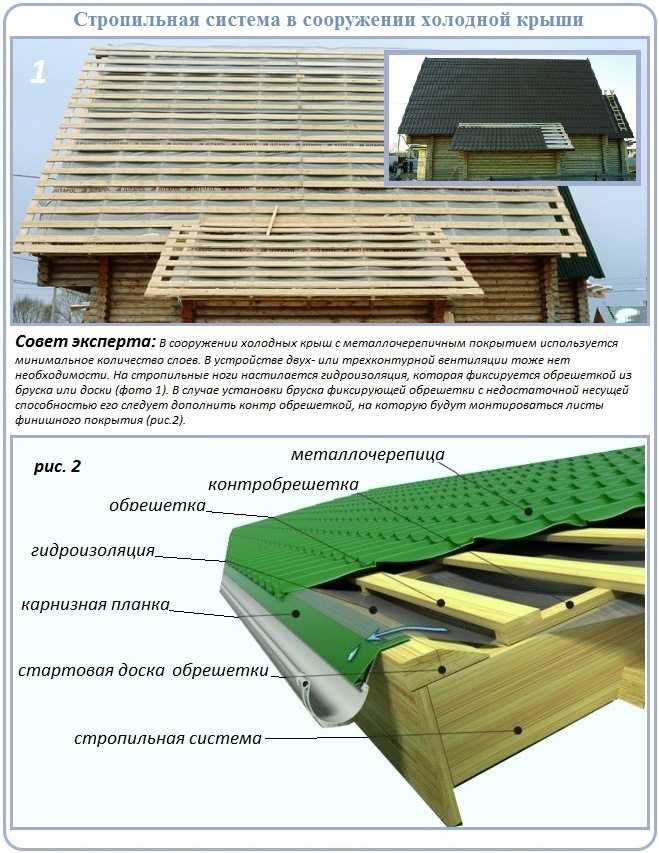

• Контррейка не понадобится при монтаже обрешётки на холодную кровлю. В этом случае используют гидроизоляцию в виде плёнки, укладываемую на стропила, что обеспечит дополнительную защиту подкровельного пространства от снега и дождя, которые могут попасть под стыки металлочерепицы, конька или карнизного свеса под действием сильного ветра.

Шаг обрешётки будет зависеть от вида металлочерепицы. Разные производители предлагают разные размеры ячеек. Эти рекомендации должны быть указаны в инструкции к покупаемому кровельному материалу.

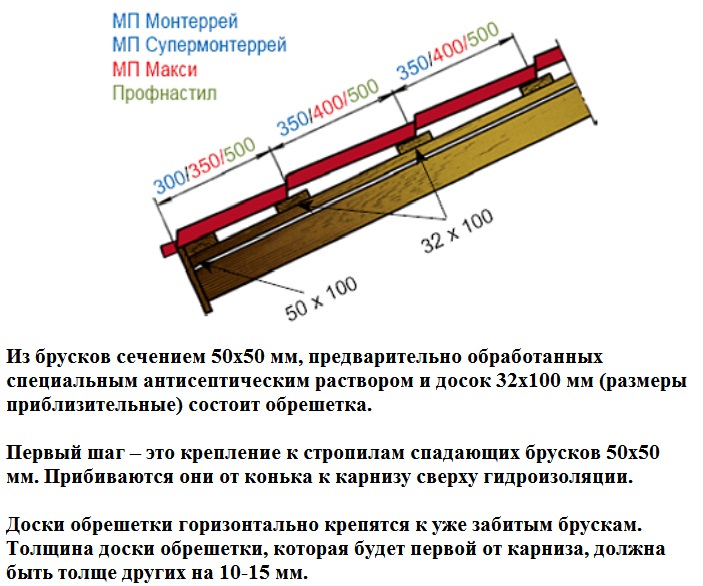

Так, к примеру, для металлочерепицы Монтеррей потребуется обрешётка с шагом в 35 см., а для Макси — в 40 см.

Обрешётку нужно устанавливать, не нарушая требуемого шага. Иначе ошибки могут привести к проблемному монтажу кровельного покрытия.

Сам процесс установки обрешётки под металлочерепицу нужно производить строго в определённую погоду.

Для работы можно использовать также влагостойкую фанеру и ОСБ-плиты. Такая обрешётка создаст дополнительную прочность и придаст надёжность кровельному пирогу. Такого же эффекта можно добиться, установив сплошную обрешётку из обрезных досок. Но необходимо отметить, что при этом значительно увеличивается расход материала и вес кровельного пирога.

Выбор материала

Экономить на материале обрешётки, которую планируется укладывать под металлочерепицу, лучше не стоит.

Параметры выбора:

1. Первое и, пожалуй, самое важное требование относится к толщине обрешётки. Оптимальным выбором будет величина в 32 мм. , но также допускается использование обрезных досок не менее 25 мм. Лучше всего перед тем, как приобрести материал, самостоятельно откалибровать разброс досок по толщине, который не должен быть более 2-3 мм. в одной партии.
   Если разброс толщины превышает требуемую величину, то использование таких досок повлияет на образование нестыковок обрешётки на стропилах. А укладка металлочерепицы будет неровной, высок риск образования волн.

2. Подходящей шириной доски является величина от 10 до 15 см.
3. Допускается различная длина обрешёточных досок, но удобнее использовать соответствующую шагу стропильных ног. При этом можно свести к минимуму образование отходов.
4. Строганная доска обойдётся дороже и совсем не обязательна для работы. Минимальные отклонения по толщине будут иметь обрезные нестроганные доски, распиленные на хорошей ленточной пилораме.
5. Обрешётка до начала монтажа дважды обрабатывается с помощью антипирена и антисептика, чтобы исключить возгорание и гниение.

Наиболее подходящая толщина досок для обрешётки будет зависеть от того, с каким шагом установлены стропильные ноги. Соответственно, чем он больше, тем толще потребуются доски. К примеру, при шаге стропил в 90 см. используют обрешётку толщиной не менее 32 мм. А для шага в 60 см. подойдут 25-миллиметровые доски.

Особенности монтажных работ

Для примера будем рассматривать монтирование обрешёточных досок на кровлю с утеплителем, потому как это наиболее сложный вариант:

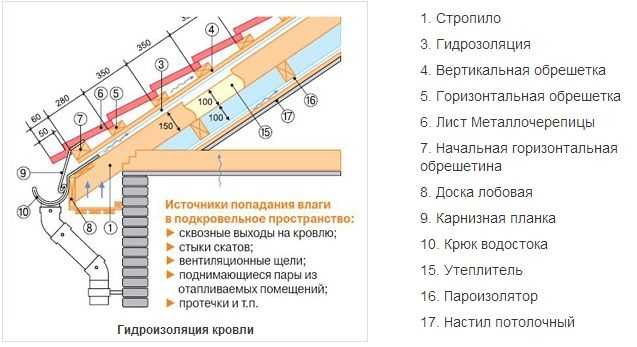

1. До начала укладки настила необходимо выполнить некоторые подготовительные монтажные работы. Гидроизоляцию размещают под металличерепичным покрытием, а крепить её нужно степлером к стропильным ногам. Антикондексационная пленка настилается внахлёст. Работы проводят, перемещаясь снизу вверх крыши. При этом подходящей шириной нахлеста будет величина не меньше десяти сантиметров.
2. Далее приступаем к набивке контррейки. У неё есть еще одно название, которое отражает предназначение, — вентиляционная рейка. Для этого подойдёт деревянный обрезной брус, имеющий сечение 32х50 мм. Также можно использовать доски с параметрами 32х100мм.

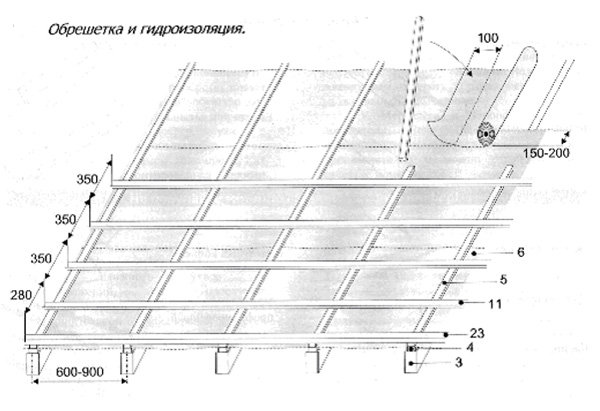

   Обрешётка под металлочерепицу

3. Контррейку необходимо уложить, отступив от свеса от 15 до 20 см., и оставить место, где будет производиться крепление первой обрешёточной доски. Стартовую доску нужно выбирать с толщиной, соответствующей сумме толщин обрешётки и контррейки.

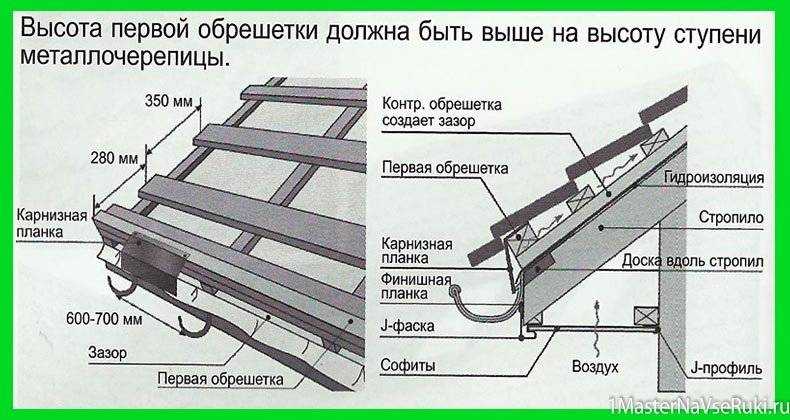

4. В случае установки первой обрешётки на контррейку, её толщина должна превышать рядовые элементы на 10-15 см. Это позволит избежать образования висячего выступа на краю свеса.
5. Правильная установка стартовой доски потребует особого внимания при монтаже. Её необходимо прибить к концу стропильной ноги, располагая по прямой линии. Делают это по всему карнизному свесу. Далее с помощью шурупов потребуется прикрутить вертикальную доску, которую также называют лобовой, и карнизную планку из металла.
6. Крепление водосточного жёлоба осуществляют к лобовой доске.
7. Первый лист металлочерепичной кровли укладывают таким образом, чтобы обеспечить выступ в 3-4 см. за край карнизной планки. Это обеспечит попадание снега и дождя непосредственно в жёлоб без возможности затекания в подкровельное пространство.
8. Самое сложное — правильно оформить свес. Дальнейшее крепление рядовых досок обрешётки производят с помощью саморезов или гвоздей к поверхности основания, параллельно стартовой доске.
9. При любом варианте крепления досок обрешётки нельзя допускать выпирания крепёжных элементов. А их размещение должно производиться по центру доски. При работе с саморезами необходимо правильно поджимать прокладки.[wonderplugin_gridgallery id=»19″]
10. Для того, чтобы не ошибиться с расстоянием шага обрешётки и упростить работы по постоянному замеру, можно использовать шаблоны. Для этого подойдут две рейки соответствующей длины. Прикладывать их нужно на нижнюю доску, а по верхней части можно будет выровнять следующую доску обрешётки.

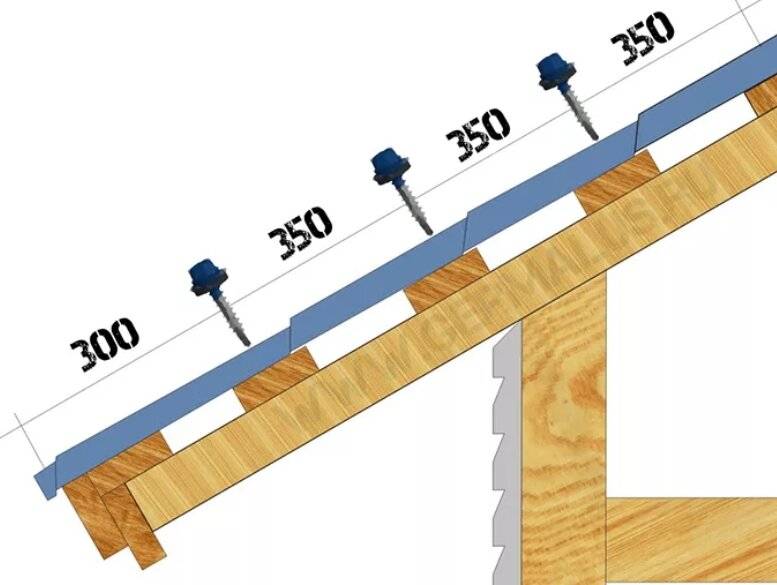

    Размеры и шаг обрешётки

11. При работе с укладкой металлочерепицы на обрешётку конька или фронтона может возникнуть сложности с обзором мест крепежа. Листы будут закрывать настил. При отклонении шага досок обрешётки даже на, казалось бы, незначительные пару сантиметров можно просто промахнуться с размещением крепёжных элементов. Следствие — дефект  в виде сквозного отверстия к кровельном покрытии.
12. Ещё один сложный момент в креплении досок обрешётки — коньковая часть. Необходимо учесть дополнительно к основному креплению листа металлочерепицы установку специального профиля, который будет прикрывать стык по всей длине. Для того, чтобы обеспечить такой монтаж, используют доски настила увеличенной ширины. Допустим и ещё один вариант — установка впритык двух узких обрешётин.
    Монтаж кровли из металлочерепицы

При наличии дополнительных элементов на крыше, например, снегозадержателей или лестницы, потребуется усиление обрешётки. Это можно сделать, установив дополнительные опорные доски.

Соблюдение следующих важных правил гарантирует вам правильный монтаж обрешётки:

1. В месте, где обрешётка примыкает к коньку, трубе, мансардным окнам или ендовам, её шаг сокращается максимум до одного сантиметра.
   Для этих мест рациональнее использовать сплошную обрешётку.
2. Водосточные желоба, как правило, крепятся на кронштейны, которые необходимо устанавливать до начала работ по монтажу металочерепицы. То же самое качается карнизной планки.
3. Антиконденсатная пленка поможет защитить утеплитель от влаги. Укладывают её без натяжения, а минимальное провисание допускается в один-два сантиметра.
4. Чтобы компенсировать линейное расширение при постоянном изменении влажности воздуха, обрешётку из листового материала выполняют с зазором в 3-5 мм. Также необходимо сместить рядовые листы относительного первого на расстояние, равное половине ширины. Это позволит увеличить прочность системы стропил.

Обрешетка под металлочерепицу — монтаж и устройство обрешетки крыши под металлочерепицу своими руками

Сегодня все больше владельцев частных домов кроют крыши металлическими листами. Эти материалы не только высокопрочные, но и располагают солидным внешним видом. Из всех разновидностей данных покрытий особо выделяется металлочерепица.

Прочность любой крыши – это не только качественный кровельный материал, но и правильно собранная обрешетка. Представляет собой основание под покрытие. В будущем именно она возьмет на себя нагрузку от металлочерепицы и атмосферных осадков.

Обрешетка под металлочерепицу и ее особенности

Существует два главных типа обрешетки: сплошная и решетчатая. В случае с металлочерепицей применяется второй тип – решетчатый.
Особое требование: для монтажа обрешетки необходимо использовать исключительно сухую доску и брусья, обработанные специальными антибактериальными составами.

Три важных момента на которые следует обратить особое внимание:

1. В места, где кровля примыкает к трубам, окнами или конькам необходима сплошная укладка обрешетки.

2. Монтаж водосточной системы необходимо начинать сразу после сборки основания перед укладкой металлочерепицы. Первыми устанавливаются кронштейны и карнизные планки. И уже после укладки кровельного материала устанавливаются желоба.

3. Если планируется устройство теплой кровли, то в обязательно порядке необходимо произвести крепление антиконденсатной пленки. Данный материал позволит чердачному помещению всегда оставаться теплым и сухим. А все элементы кровли будут достаточно хорошо проветриваться, что существенно продлит срок службы обрешетки и стропилам.

Обрешетка под металлочерепицу видео урок и пошаговая инструкция по сборке

• Обрешетка может собираться из брусьев или досок, а также металлического профиля. Материал укладывается на стропила строго перпендикулярно. Фиксируются брусья гвоздями или саморезами. Доску крепят с краю двумя гвоздями, как можно ближе к уровню стропил.

• Шаг обрешетки под металлочерепицу напрямую зависит от металлического профиля. Пример: если волна в 35 см, то и зазоры необходимо делать на такое же расстояние. Чаще всего величина зазора варьируется от 30 до 45 см. Первые доски крепят на расстоянии в 30 см.

• Устройство обрешетки под металлочерепицу своими руками необходимо начинать с карнизной части. Первый ряд досок должен быть уложен максимально качественно – с высокой точностью разметки. Именно по этому ряду в дальнейшем будут выравниваться листы металлочерепицы.

• Нижняя доска должна быть существенно толще, не менее чем на 10 мм. Перепад закрывается с помощью наращивания реек. Шаг между первыми уложенными деревянными рейками делается меньше по сравнению с последующими. Его размер зависит от величины выступа крайнего листа и от угла ската всей крыши. Также на размер первого шага влияет диаметр водосточной системы.

• Монтаж обрешетки под металлочерепицу продолжается укладкой остальных досок. Разметка наносится с помощью строительной рулетки, начинаю с самой первой доски.

• Затем следует крепление элементов водосточной системы.

• Для обеспечения более надежного крепления конька крыши, в месте, где он стыкуется с кровлей, прибивают дополнительные доски. Это упростит в дальнейшем и процесс монтажа самого конька.

Обрешетка крыши под металлочерепицу требует не малых трудовых затрат и знаний. Если у вас есть малейшие сомнения в свои силы, приступать к такой ответственной работе не следует. Воспользуйтесь услугами нашей компании. Наши специалисты уже не раз на практике доказывали свой высокий профессиональный уровень. С нами ваша крыша прослужит долго и качественно.
