Монтаж кровли из металлочерепицы своими руками: Кровля из металлочерепицы своими руками: устройство и монтаж

Монтаж металлочерепицы своими руками: пошаговая инструкция

Металлочерепица – материал относительно новый, однако, за годы применения в частном строительстве, он успел проявиться себя исключительно с хорошей стороны. Материал практически универсален, надежен и имеет вполне доступную цену. Планируя произвести монтаж металлочерепицы своими руками, нужно понимать риск. Выполнив работу неправильно, можно безнадежно испортить материал и придется покупать все заново. Поэтому необходимо заранее внимательно изучить все нюансы обращения с металлочерепицей. Чтобы не допускать ошибок.

Металлочерепица, безусловно, один из лидеров на рынке кровельных материалов, используемых в частном строительстве. Популярности среди застройщиков способствуют хорошие эксплуатационные качества материала – прочность при небольшом весе, привлекательный внешний вид, широкий выбор формы профиля и цветовых оттенков. Готовое покрытие не требует дополнительного ухода, так как оно не нуждается в окраске.

Планируя провести монтаж крыши из металлочерепицы своими руками, необходимо заранее изучить все тонкости обращения с этим непростым материалом. Только при условии соблюдении всех тонкостей технологии укладки, можно быть уверенным в надежности покрытия.

Содержание

1. Подготовка к монтажу
2. Подготовка материала
3. Подготовка инструмента
4. Монтаж
5. Готовим кровельный пирог и строим обрешетку
6. Подготовительные работы перед укладкой материала
7. Укладка листов
8. Завершающий этап

Подготовка к монтажу

Если собирается кровля из металлочерепицы своими руками – монтаж и расчет количества материала нужно производить с соблюдением требований технологии.

Подготовка материала

На этапе подготовки необходимо выбрать тип и цвет металлочерепицы, а также рассчитать количество материала, которое потребуется для покрытия кровли. Выпускается металлочерепицы в виде листов материала. Следует знать, что реальная и полезная ширина листа отличаются на 8-12 см, и полезная ширина всегда меньше.

Происходит это потому, что листы на кровле укладывают с образованием нахлестов. Чтобы рассчитать количество вертикальных рядов на каждом скате, необходимо измерить его длину. Затем следует разделить полученную величину на значение полезной ширины листа и округлить результат в большую сторону.

Совет! Величина полезной ширины листа, наряду с реальной шириной, указывается производителем.

Далее необходимо определиться с количеством рядов по горизонтали. Для определения высоты покрытия необходимо измерить расстояние от карниза до конька. Далее нужно прибавить к высоте карниза ширину свеса (обычно, это 4-5 см), и при многорядной укладке нужно добавить ширину нахлестов (по 15 см на каждый ряд).

Производители металлочерепицы предлагают материал различной длины, как правило, максимальная длина листа – 8 метров. Используя материал необходимой длины, можно уложить листы в один ряд практически на любой кровле. Это решение имеет свои преимущества, так как покрытие получиться с минимальным количеством стыков, что повысит его надежность.

Однако при перевозке материала с большой длиной листа, и при укладке его на крышу могут возникнуть серьезные проблемы, особенно если производится монтаж кровли из металлочерепицы своими руками. Неопытному мастеру будет сложно справиться с укладкой листа большой длины, поэтому лучше выбрать двухрядный вариант укладки.

Совет! Для укладки на кровлю рекомендуется использовать листы длиной до 4 – 4,5 метров, так как работать с материалом большей длины крайне неудобно.

Как следует рассчитать длины листов при двухрядной укладке:

• Сначала рассчитываем длину ската, как описано выше, то есть, к полученному измерению высоты ската добавляем ширину свеса и 15 см на ширину нахлеста.
• Затем полученное значение делим на два, это будет предварительная длина листов.
• Чтобы определиться с точной длиной листа, придется предварительно свериться с таблицей запрещенных длин, которые предоставляет производитель.

Совет! Листы металлочерепицы можно разрезать не в любом месте, а только по нижней стороне профиля. В противном случае, профиль будет смят, и листы при укладке не будут плотно прилегать друг к другу.

Подготовка инструмента

Какого-то специального инструмента для укладки металлочерепицы не кровлю не требуется.

Необходимо иметь под рукой:

• Инструменты для измерения и разметки – рулетку, длинную и ровную рейку в качестве линейки, маркер или мел.
• Для строительства обрешетки потребуется молоток.
• Металлочерепица крепится при помощи специальных самонарезающих резьбу винтов, поэтому необходимо иметь шуруповерт, снабженный насадкой под саморезы с восьмигранной головкой.
• Инструмент для резки. В основе металлочерепицы достаточно тонкий стальной лист, поэтому для резки материала применяют подходящий инструмент для металла. Основное условие, чтобы в процессе работы не происходил разогрев полимерного покрытия.

Совет! Для резки листом металлочерепицы можно использовать ручные и электрические ножовки или ножницы, а вот применять для этих целей болгарку категорически запрещено.

Монтаж

Порядок работ при строительстве металочерепичной крыши:

• Построить стропильной системы согласно проекту;
• Провести укладку гидроизоляции, смонтировать конртобрешетку;
• Собрать обрешетку;
• Установить карнизную доску для последующей установки желоба водосточной системы;
• Закрепить лобовую доску и произвести подшивку свесов;
• Установить крюки для установки желоба;

• Установить карнизные планки;
• Смонтировать нижние элементы в ендовах;
• Установить покрывающие фартуки вокруг труб;
• Уложить металлочерепицу. В процессе укладки производится установка мансардных окон, если они предусмотрены проектом.
• Далее нужно установить ветровые планки на фронтонные торцы крыши;
• Установить верхние ендовные планки и внешние фартуки около труб;
• Закрепить коньковые планки;
• Установить проходные элементы для вывода антенн, элементов вентиляции и пр.;
• Установить лестницы, переходные мостики, оградительные сооружения, снегозадержания и прочие необходимые аксессуары кровли.

Совет! Выше приведен перечень работ по обустройству «холодной» кровли. Если строится мансардная кровля, необходимо будет произвести дополнительные операции по утеплению – установить утеплитель, пароизоляцию, построить внутреннюю контробрешетку для образования зазора между слоем утеплителя и гидроизоляцией.

Рассмотрим процесс выполнения подробнее.

Готовим кровельный пирог и строим обрешетку

• Стропильная система строится, согласно проекту. Расчеты и монтаж стропильной системы лучше поручать профессионалам, так как это одна из основных несущих конструкций дома.

• При сооружении холодной кровли гидроизоляционный материал расстилается непосредственно по «ногам» стропильной системы. Если строится утепленная кровля, нужно сначала на стропила прибить бруски контробрешетки.
• Для создания гидроизоляции кровли рекомендуется применять современные мембранные рулонные материалы, которые не пропускают влагу, но не препятствуют выходу пара. Расстилают материал с провисом между стропильными ногами, материал укладывают с нахлестом. Между собой полотна скрепляются при помощи двухстороннего скотча, а к стропильным ногам крепятся при помощи гвоздей, имеющих плоские шляпки или скобок степлера.

Совет! Укладывать мембрану гидроизоляции необходимо маркировочной полосой вверх, иначе она не будет в полной мере выполнять свои функции.

• Поверх уложенной гидроизоляции собирают наружную контробрешетку. прибивая к стропильным ногам бруски.
• Далее начинают собирать обрешетку – ровный настил из досок для укладки листового материала. Важно, чтобы первый элемент обрешетки, который устанавливается у карниза, был выше остальных на высоту профиля материала.

• Шаг расположения элементов обрешетки зависит от типа металлочерепицы и составляет 30-40 см. Причем расстояние, разделяющее первый и второй элемент, должно быть на 5 см меньше, чем шаг в основном покрытии.
• Обрешетка в районе ендов, дымоходных труб и прочих вертикальных элементов должна быть сплошной.

Подготовительные работы перед укладкой материала

Прежде чем начинать укладку металлочерепицы нужно провести ряд работ:

• Установить карнизные доски и закрепить на них крюки для укладки желобов водоотведения. Если используются длинные клюки, то их можно крепить непосредственно к стропильным ногам без установки карнизной доски.
• На карнизные торцы обрешетки устанавливают металлические планки – капельники. Крепят их саморезами.
• В ендовах следует уложить нижние ендовные планки. Укладывают их с нахлестом. Крепят саморезами к сплошной обрешетке.
• У труб устанавливают нижние покрывающие фартуки, которые крепят при помощи специальных планок примыкания.

Укладка листов

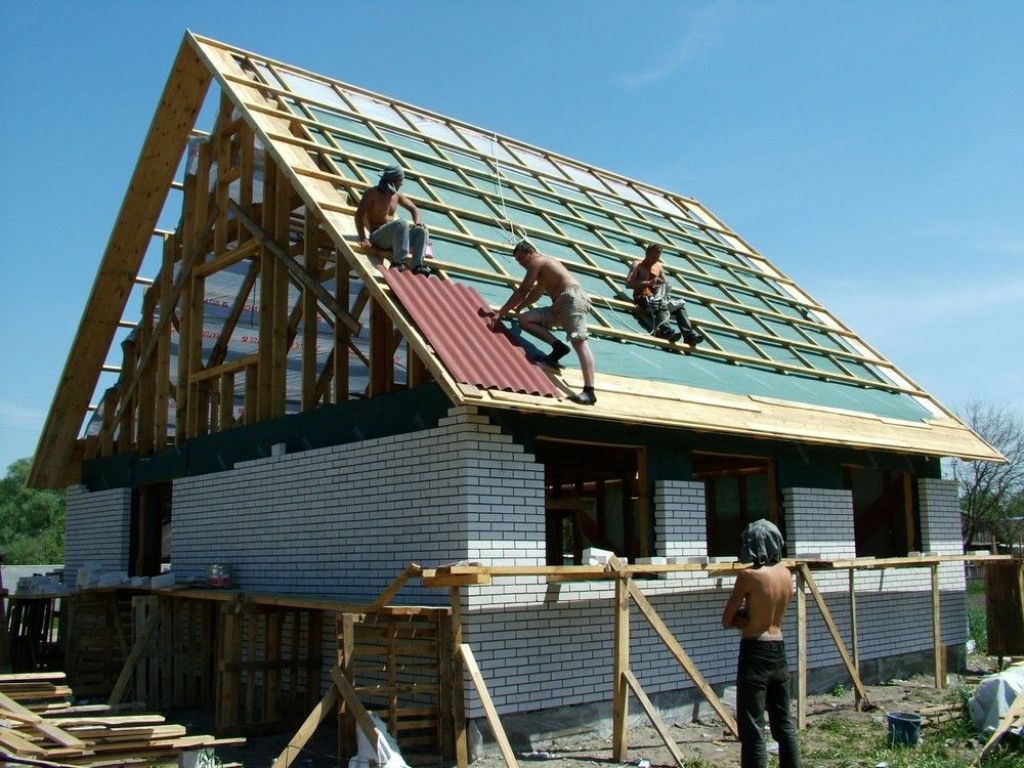

• На скатных кровлях монтаж начинают с нижнего края ската. Лист укладывают так, чтобы образовался карнизный свес, и прикрепляют при помощи одного самореза.
• Далее рядом кладут следующий лист и выравнивают его относительно уже уложенного. Скрепляют оба листа между собой, не прикрепляя их пока к обрешетке.

• Нахлест между листами образуют так, чтобы капиллярная канавка, расположенная по левой стороне каждого листа обязательно оставалась сверху.
• Следующий лист при двухрядной укладке размещают над первым, а четвертый по счету – рядом со вторым. Все листы соединяют между собой, а затем, добившись, чтобы блок располагался идеально ровно, закрепляют его к обрешетке.
• Металлочерепица крепится при помощи саморезов, закручивать их следует в нижний прогиб волны.

Завершающий этап

Уложив все листы металлочерепицы на кровлю, следует приступить к завершающему этапу монтажа покрытия:

• Устанавливают на фронтонные торцы ветровые планки. Эта деталь не только прикрывает торцы, но и защищает металочерепичное покрытие от действия ветра. Поэтому планки ставят так, чтобы они перекрыли одну волну профиля уже уложенного материала.

• Установка наружных элементов ендов и наружных фартуков. Также, одновременно решает две задачи. Во-первых, прикрывает не самые эстетичные места кровельного покрытия. Во-вторых, обеспечивает дополнительную защиту от протечек.
• Если нужно обустроить вывод антенны на крышу или установить вентиляционные элементы, используются специальные проходные детали. Для их установки вырезают в покрытии отверстия необходимого размера. При установке проходных деталей следует использовать герметик.
• Чтобы сделать кровлю более безопасной в эксплуатации, рекомендуется установить на ней специальные лестницы, переходные мостики, оградительные конструкции. Кроме того, нужно поставить снегозадержатели, чтобы исключить сход снежных масс с крыши в зимний период.

Итак, чтобы выполнить кровельные работы правильно, нужно сначала изучить инструкции по выполнению работ. Новичкам стоит не только прочитать, но и посмотреть, как должен проходить монтаж металлочерепицы своими руками – видео уроки позволят лучше понять нюансы работы.

Монтаж металлочерепицы своими руками: пошаговая инструкция

Металлочерепица прочно заняла лидирующие позиции при выборе покрытия кровли как в среде профессионалов, так и у индивидуальных застройщиков. Монтаж металлочерепицы своими руками – реально выполнимая задача. Нужно только немного старания и внимательное отношение к каждому этапу создания крыши. Наша инструкция поможет правильно выполнить монтаж.

Содержание

• 1 Выбор и комплектование металлочерепицы
• 2 Подготовка конструкций крыши
• 3 Складирование и хранение листов
• 4 Необходимые инструменты
• 5 Монтаж пошагово
• 6 Устройство ендов и примыканий
• 7 Обделка труб
• 8 Монтаж аксессуаров
• 9 Техника безопасности
• 10 Уход и обслуживание

Выбор и комплектование металлочерепицы

Первое, что необходимо сделать для заказа комплекта покрытия кровли – это обмер готовых конструкций кровли. Результаты обмера наносятся на эскиз крыши в плане. Измеряются следующие величины:

• Длина ската крыши – расстояние от конька до обреза карнизной доски. Измерение рекомендуется выполнить трижды: по краям свеса и в его центральной части. Начальная и конечная точки отсчёта – внешний край ветровой доски и середина конька.
• Длины карнизов, длины коньков – измерять по всему периметру строения.
• Длины всех внутренних углов (ендов) и внешних углов (хребтов).
• На эскиз крыши нужно нанести все вентшахты, слуховые и мансардные окна, дымовые трубы, антенны.

По плану кровли с нанесенными на него результатами измерений продавцы произведут расчет количества и листов металлочерепицы, погонажных изделий, крепежа, необходимых аксессуаров.

Подготовка конструкций крыши

Перед тем как начать монтаж металлочерепицы своими руками, необходимо убедиться, что все элементы стропильной системы смонтированы правильно. Обрешетка, контробрешетка на своих местах, целостность изоляционных мембран не нарушена. Геометрия свесов крыши также должна быть проверена. Шаг обрешётки должен соответствовать указанному в сопроводительной документации к металлочерепице. Расчет сечения обрешетки производится в зависимости от шага стропил и снеговой нагрузки. Толщина первой от карнизного свеса доски обрешетки может быть другого сечения. Рекомендуемое сечение обрешетки обычно указано в проектной документации. При отсутствии проекта, расчет сечения, возможно, помогут сделать поставщики металлочерепицы. Величина шага стропил, сечение стропил и сечение обрешетки существенно отличаются в Краснодарском крае и в Архангельске. Если шаг стропил на кровле более 900 мм или строительство ведется в районе с большой снеговой нагрузкой, в карнизной части следует сделать между досками дополнительную обрешетку либо сплошной настил для крепления элементов безопасности крыши (снегозадержатели, ограждение кровли).

В коньковой части крыши также следует смонтировать одну дополнительную доску для крепления коньковых элементов, а в ендовах (внутренних углах крыши), если такие имеются, набить между основной обрешеткой дополнительные доски для усиления этих углов и предотвращения деформации металлочерепицы.

Особое внимание, когда выполняется крыша из металлочерепицы своими руками, следует уделить вопросу обеспечения вентиляции подкровельного пространства. В карнизной части воздух должен свободно поступать, из коньковой части удаляться, обтекая, проветривая и просушивая изнаночную часть листов покрытия, на которых скапливается конденсат. На кровле не должно быть застойных для воздуха зон и тупиковых полостей. Нарушение этого правила может привести к образованию наледи под металлочерепицей на скатах и в карнизной части стен, протечек в периоды постоянного оттаивания и замораживания, скоплению льда и сосулек в районе водосточной системы, очень быстрому разрушению обрешетки и прочим негативным последствиям. Технология монтажа металлочерепицы в инструкциях различных производителей предусматривает несколько способов организации отвода конденсата в карнизных узлах. Наиболее правильный узел, с точки зрения обеспечения вентиляции, когда воздух проникает в две полости: зазоры для воздуха предусмотрены в полостях между досками обрешетки и в полостях между контробрешеткой. Таким образом, вентилируются и листы металлочерепицы и гидроизоляция. Когда выполняется кровля из металлочерепицы своими руками, не следует забывать: все деревянные конструкции надлежит обработать огне-биозащитными составами. Наиболее бюджетный состав – обычное известковое молоко. Наши предки окрашивали деревянные конструкции известковым молоком на протяжении столетий. Современная строительная индустрия предлагает множество легко наносимых и эффективных огне-биозащитных покрытий.

Складирование и хранение листов

Металлочерепица поставляется, как правило, мерной длины листами до 7,5 метров. Хранить листы нужно на ровной поверхности на деревянных брусках-прокладках, установленных с шагом 500 мм. Стопку листов необходимо накрыть и сделать пригруз, например, одним — двумя мешками с песком. Это предотвратит листы от перемещения под внезапными порывами ветра. Подъем листов на кровлю выполняется по двум направляющим доскам. Держать листы металлочерепицы следует за боковые края в местах штамповки волн.

Необходимые инструменты

Монтаж металлочерепицы выполняют при помощи следующих инструментов:

• Шуруповерт.
• Молоток.
• Киянка с резиновым оголовком.
• Мягкая щетка.
• Рулетка с тканевой мерной лентой.
• Рейка с уровнем.
• Маркер.
• Одно из приспособлений для резки профильных листов:
  • Ручная дисковая пила. Используется для раскроя листов при большом объеме резки.
  • Электролобзик с внушительным запасом мелкозубчатых пилок.
  • Специальная насадка для резки металла для электродрели.
  • Ножницы для резки металла.

ВНИМАНИЕ! ИСПОЛЬЗОВАТЬ БОЛГАРКУ ЗАПРЕЩАЕТСЯ. При резке этим инструментом полимерное покрытие нарушается как в области реза, так и по всей плоскости листа, когда горячие опилки попадают на полимерное покрытие и прожигают его. Производители аннулируют гарантию на листы, разрезанные болгаркой.

Монтаж пошагово

1. С шагом не более 700 мм следует смонтировать кронштейны для водосточной системы (если она предусматривается).
2. Сделать крепление карнизных планок оцинкованными гвоздями из расчёта 3 крепления на метр (шаг 300 мм). Нахлест планок должен быть 100-150 мм. Гидроизоляционную мембрану следует напустить НА планку, но НЕ СЛЕДУЕТ оставлять ее свисающей в водосточной желоб или торчать за пределами карниза. Под воздействием ультрафиолета плёнки разрушаются. Подрежьте гидроизоляцию на карнизной планке.
3. Монтаж металлочерепицы можно начинать с любого фронтона. В зависимости от расположения капиллярной канавки на листах, при стыковке листов боковой край предыдущего листа нужно либо приподнимать, либо просто накладывать край следующего листа. Первый лист нужно тщательно выровнять по скату крыши и временно закрепить у конька и у карниза (по одному самонарезающему винту 4,8×25 мм). Оптимальная величина свеса листов в карнизной части 40 мм. Больший свес может привести к деформации края листа.

4. Продолжая подъем и установку листов металлочерепицы, временно закрепить еще 3 листа, выровняв их по линии карниза и между собой. Произвести крепление листов между собой, обеспечив ровный и плотный стык.

5. Еще раз выверить расположение листов, проверить свес листов в карнизной части (40 мм), при необходимости выровнять относительно карниза. Выравнивание блока листов относительно карниза можно выполнить путём вращения вокруг закрепления первого листа у карниза. Временный коньковый саморез нужно при этом снять.
6. Закрепить блок листов металлочерепицы самонарезающими винтами к обрешетке. Крепление металлочерепицы следует производить самонарезающими винтами с уплотняющей прокладкой. При креплении листов между собой применяют саморезы 4,8×19, а крепление листов к обрешетке производят саморезами 4,8×25 мм. Предварительно, общий расход саморезов можно принять из расчёта 7–10 штук на квадратный метр. Крепление листов между собой нужно производить под углом, близким к 90°, при этом не следует направлять саморез именно в капиллярную канавку. К обрешетке листы крепятся на расстоянии 15 мм под волной, через две волны. В карнизной, коньковой и фронтонной части – через одну волну. Перед завинчиванием самореза убедитесь, что он попадёт в центр обрешетки, а не вызовет скалывание древесины по краю доски обрешетки.

7. Повторить все операции еще с тремя — четырьмя листами, и далее по всему скату крыши. Если прикольные листы не мерной длины и нужна стыковка листов по вертикали, то установка производится по так называемой схеме «2+2»: сначала по вертикали соединяется один ряд из двух панелей, а на него накладывается следующий ряд. Величина нахлеста вертикального стыка листов – 100 мм.

8. В коньковой части кровли нужно прибить дополнительную доску, сечением на 10 мм выше рядовой обрешетки. Для обеспечения вентиляции подкровельного пространства, расстояние от центральной оси конька до края кровельного профиля должно быть не менее 80 мм. По верхней части листов металлочерепицы установить вентиляционную ленту конька. Коньковые планки следует крепить саморезами в самых высоких точках профилей. Шаг установки саморезов от 300 до 800 мм, нахлест коньковых планок не менее 100 мм. При наличии штампованных канавок, соединение производится по ним.

9. Торцевую (фронтонную) планку установить таким образом, чтобы она накрывала верхнюю грань волны. Закрепить торцевую планку с шагом 300–600 мм. Монтировать фронтонные планки следует снизу вверх, от карниза к коньку. Нахлест между планками 50–100 мм.

Устройство ендов и примыканий

Оформление внутренних углов производится после окончания укладки всех полноразмерных листов металлочерепицы.

1. В ендовах следует выполнить установку дополнительных досок обрешетки, а при большой снеговой нагрузке и вероятности образования снежных мешков в ендовах, сделать сплошную обрешетку из досок. При этом между досками необходимо оставить вентиляционные зазоры 20 мм.
2. Снизу вверх от карниза к коньку уложить желоб ендовы из гнутого плоского листа. Нахлест на стыке листов по вертикали – 200 мм, ширина желоба – 500 мм от оси ендовы в каждую сторону.
3. На расстоянии 100 мм от оси ендовы в каждую сторону провести маркером линию разметки, по которой впоследствии выполнить раскрой листов, примыкающих к ней.
4. Закрепить на желобе ендовы универсальный уплотнитель.
5. Обрезку листов нужно вести по результатам замеров и расчета расстояния от линии стыка до маркерной линии на ендове.
6. Подрезанные листы крепить к обрешетке на расстоянии не менее 250 мм от оси ендовы в ближайшее место на расстоянии 15 мм под штамповкой волны.
7. Если край обрезанной металлочерепицы получился неровным, ендовы можно накрыть декоративными накладками. Уплотнители под декоративную накладки не использовать!

Обделка труб

Для пропуска через кровлю единичных элементов, таких как вентиляционные шахты и дымовые трубы, используются фартуки из плоских оцинкованных листов с полимерным покрытием. Установку фартуков ведут изнутри, со всех сторон. Нахлест фартука из оцинкованной стали на стенку трубы с любой стороны должен быть не менее 150 мм. Примыкание фартуков к трубе уплотняют герметиками. Для отвода воды, попадающей под металлочерепицу, выполняется установка «галстука» – плоского листа с небольшой отбортовкой, соединяющий фартук и карниз. После монтажа фартука, галстука и листов металлочерепицы, на стык дополнительно устанавливают планки примыкания.

Схема устройства примыканий к стенам предусматривает монтаж планок примыкания как в штробу в стене (прорезанная или оставленная в кладке канавка), так и непосредственно на плоскую стену с герметизацией стыка.

Монтаж аксессуаров

При необходимости сделать выпуски вентиляции, лестницы, переходные мостики, ограждения кровли, их следует крепить непосредственно к обрешетке через листы металлочерепицы и с применением универсальных синтетических прокладок. Технология установки аксессуаров подробно указана в инструкциях к ним.

Техника безопасности

Монтаж металлочерепицы необходимо выполнять в защитных перчатках, защитных очках (при резке металлочерепицы), в обуви с мягкой нескользящей подошвой. Работая на высоте, следует использовать страховочный пояс и верёвку. Не рекомендуется монтировать металлочерепицу во время сильного ветра и дождя.

Уход и обслуживание

По инструкции обслуживание кровли из металлочерепицы заключается в ежегодном ее осмотре, очистке ендов, приёмных воронок, желобов водостока и вентиляционных зазоров от листвы и мусора. При обнаружении ослабления креплений листов металлочерепицы и погонажных изделий следует подтянуть самонарезающие болты и дополнительно закрепить карнизные, торцевые и коньковые планки. Царапины на кровле необходимо обработать ремонтными полимерными составами. Снежный покров не задерживается на металлочерепице надолго, но при условии скопления на свесах снега слоем более 150 мм, крышу нужно очистить. Не следует прибегать к услугам «профессионалов» по очистке кровли от снега ломами. Соблюдение несложной технологии монтажа металлочерепицы и правил надлежащего обслуживания кровли обеспечит вашему дому надёжную крышу на несколько десятилетий.
