Многоскатная крыша своими руками: Многощипцовая крыша своими руками — виды, устройство и расчет (пошаговое видео и фото)

Многощипцовая крыша своими руками — как построить +схемы

Среди различных конструкций кровли самой сложной и привлекательной считается многощипцовая. Особенность ее конструкции заключается в большом количестве сложных элементов. К ним относятся фронтоны, щипцы, ендова и ребра. В данной статье мы расскажем как построить многощипцовую крышу руками, покажем чертежи и схемы, фото и видео материалы.

Чаще всего многощипцовую крышу делают в нескольких случаях:

• изначально;
• в процессе пристройки помещений;
• для монтажа бокового освещения на мансарде;
• в зданиях со сложной планировкой и множеством комнат.

Содержание

1. Особенности
2. Обозначения основных конструктивных элементов
3. Установка стропильного каркаса
4. Монтаж ендовы
5. Устройство обрешетки, утепления и монтаж кровли
6. Видео
7. Фото
8. Схемы

Особенности

Схема стропильной системы

Простым вариантом щипцовой кровли считается двускатная крыша без фронтонов. В такой конструкции верхний треугольный участок стены называется щипцом. В процессе постройки многощипцовой крыши нет простых этапов, все действия, начиная с расчетов, требуют знаний и умений. Устройство кровли позволяет расположить под ней жилое помещение. Несмотря на сложности, владельцы домов берутся за самостоятельный монтаж, позволяющий сэкономить значительную сумму средств. Многощипцовая крыша потребует колоссальных физических и финансовых затрат, но будет радовать создателей архитектурной красотой здания.

Достоинства конструкции:

• благодаря сбалансированной системе стропил крыша без труда выдерживает высокие нагрузки;
• кровля имеет оригинальный и привлекательный вид;
• конструкция отличается надежностью и долговечностью;
• появляется свободное пространство для дополнительной комнаты или чердака;
• на крутых скатах не задерживается снежный покров.

Недостатки:

• сложная конструкция, требующая грамотных расчетов и монтажа;
• большое количество отходов, возникающих при раскрое кровельного материала, особенно металлочерепицы;
• высокая нагрузка на ендову, возникающая из-за снега;
• необходимость качественной гидроизоляции внутренних стыков.

Обозначения основных конструктивных элементов

Устройство кровли

Ендова – место внутреннего соединения скатов, они являются одним из ключевых узлов. Им приходится выдерживать существенную нагрузку от скопления снега, поэтому снизу выполняется поддержка из системы подпорок и подкосов. Гидроизоляция узла имеет огромное значение, по ендовам проходит вся стекающая по кровле вода. Любая ошибка конструкции обернется протечкой.

Ребра – представляют собой наружный угол соединяемых скатов. Одним из сложнейших мест в конструкции многощипцовой крыши считается пересечение конькового бруса, к которому примыкает ендова. Конек – это одно из ребер кровли.

Щипец – участок стены, ограниченный скатами, он получается в форме треугольника и не отделяется от стены карнизом.

Мауэрлат – несущее основание всей кровли, распределяющее нагрузку на стены и фундамент.

Стропила – наслонные, висячие и диагональные.

Обрешетка – каркас из бруса, необходимый для крепления кровельного материала и утепления.

Установка стропильного каркаса

Стропильная система крыши

Основой многощипцовой крыши является мауэрлат. Базовый элемент подвергается высокой нагрузке, поэтому для него используется брус сечением 150×150 мм. К стенам здания он крепится анкерами, заложенными в процессе возведения дома. На мауэрлат опираются стропила. Стропила могут быть наслонными и висячими. Их выбор определяется конструктивными особенностями.

В случае вальмовой и полувальмовой кровли в местах соединения скатов устанавливаются диагональные стропильные ноги. На эти элементы приходится основная нагрузка, поэтому они требуют усиления нарожниками. Такие стропила можно изготавливать сдвоенными, соединенными из двух досок 150×50 мм. Стропильные ноги, усиленные подкосами и ригелями, образуют фермы. Чтобы обеспечить привлекательный вид многощипцовой кровли и необходимую жесткость конструкции, все детали ферм изготавливаются шаблонно. Начинающие строители могут собирать фермы не с помощью врубки, а скрепляя их накладными металлическими элементами.

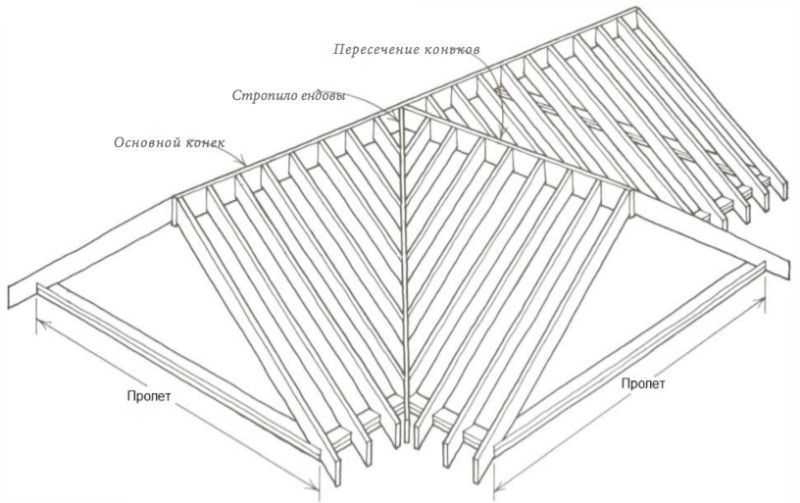

Вид стропильной системы сверху

Крепление стропил к мауэрлату выполняется путем запилов, установки скоб или уголков. В верхней части стропила соединяются коньковым брусом. При установке стропильной системы в доме большой площади в роли затяжек используются потолочные балки. Усилить конструкцию позволяет лежень – горизонтальный брус, уложенный точно посередине между двумя стенами и соединенный с мауэрлатом. Под накосные ноги и ендову могут укладываться дополнительные лежни.

Монтаж ендовы

После установки стропил на них набивается обрешетка, на стыках скатов, где устраиваются ендовы, она выполняется сплошной. Схема устройства гидроизоляции внутреннего угла предусматривает укладку дополнительного слоя, чтобы обеспечить надежность конструкции. На доски стелется гидроизоляция и монтируется нижняя планка. Если ендова состоит из нескольких деталей, они крепятся снизу, верхней деталью перекрывается край нижнего элемента. Место соединения нижней планки и кровельного покрытия утепляется. Для придания конструкции законченного вида устанавливается верхняя планка ендовы.

Устройство обрешетки, утепления и монтаж кровли

Устройство кровельного пирога

Последним элементом стропильной системы является обрешетка. Она набивается на стропила с шагом, зависящим от выбора кровельного покрытия. Для мягкой кровли она выполняется сплошной, для металлочерепицы – с шагом 25–30 см. На обрешетку горизонтально стелется полотно для гидроизоляции, перехлест полос составляет 10 см. Если предусмотрено утепление, то материал укладывается под гидроизоляцию. Выполняя изоляцию конструкции, нельзя забывать о вентиляционных отверстиях. Для многощипцовой крыши рекомендуется покрытие с небольшим весом, чтобы не создавать дополнительную нагрузку на стропила, например, при укладке металлочерепицы.

Монтаж кровли многощипцовой крыши закончен

Существует много вариантов, как сделать многощипцовую крышу, они отличаются по сложности конструкции и внешнему виду. Органичнее всего этот тип кровли смотрится на квадратных и прямоугольных домах.

Видео

Посмотрите видео, в котором подробно рассказывается о том, что нужно знать для правильного конструирования стропильной системы крыши:

Фото

Многощипцовая крыша

Красивая многощипцовая крыша

Многощипцовая крыша из гибкой черепицы

Из металлочерепицы

Многощипцовая крыша на деревянном доме

Для загородного дома

Многощипцовая крыша с мансардой

Простая конструкция

Сложная конструкция

Схемы

Чертеж многощипцовой крыши

Создание каркаса

Каркас окна на многощипцовой крыше

Конструкция крыши

Стропильная система многощипцовой крыши

Главные узлы конструкции

Помогла ли вам статья?

Многощипцовая крыша: стропильная система — схемы и чертежи

Дата последнего изменения:

19 апреля 2017

Время на чтение:

9 минут

1154

Среди всего разнообразия кровельных конструкций многощипцовая крыша является наиболее сложной, трудозатратной и экономически невыгодной. Однако эти недостатки с лихвой окупаются неповторимым внешним видом со множеством щипцов, фронтонов и разжелобков.

Строительство данной конструкции в обязательном порядке подразумевает процесс долгого и тщательного конструирования, во время которого выстраивается многощипцовая крыша и ее стропильная система, просчитываются размеры всех элементов конструкции. Рассмотрим этот процесс подробнее.

В этой статье

• Достоинства и недостатки
• Конструкция и виды
• Расчет стропильной системы
• Общий вид стропильной системы и кровельного пирога
• Подведем итоги

Достоинства и недостатки

Многощипцовая крыша является одной из наиболее спорных кровельных конструкций, так как ее плюсы и минусы уравновешивают друг и друга и окончательное решение в пользу строительства такой крыши, как правило, принимается исходя из личных эстетических предпочтений хозяина дома.

Рассмотрим основные преимущества, которые дает многощипцовая крыша:

• Традиционно подобная кровля возводилась на квадратных домах таким образом, чтобы избежать карнизных свесов. Но использование этой кровли возможно и даже необходимо и в случае, когда форма дома сложна из-за множества пристроенных к нему помещений. Она может полностью преобразить внешний вид такого далекого от идеала здания;
• Стропильная система многощипцовой крыши отличается повышенной прочностью и устойчивостью, естественно, если произведен грамотный расчет и монтаж конструкции;
• Возведение такой кровли позволяет задействовать помещение под крышей под жилую мансарду и благодаря возможности вывода различных окон на разные стороны обеспечить прекрасное дневное освещение.

Перейдем к недостаткам конструкции:

• Данный вид кровли не может похвастаться экономичностью. Устройство стропильной системы сложно и предполагает большое количество отходов древесины и материалов из кровельного пирога;
• Из-за большого количества примыканий скатов такая кровля находится в зоне риска по протечкам.

Конструкция и виды

В основе лежит такой элемент, как щипец – это треугольная часть стены, которая в отличие от фронтона не отделена карнизом. То есть простой формой многощипцовой крыши является соединение двух двускатных кровель под прямым углом над квадратным зданием. Если смотреть сверху, то подобное сооружение будет иметь крестообразный вид.

В зависимости от самого строения, его формы, размеров и желания создания под крышей жилых комнат конструкция может значительно отличаться от описанной выше классической формы. Общим останется набор кровельных элементов. Среди них особое внимание следует уделить двум:

• Ендова, которая представляет внутренний угол между двумя скатами. Ендова должна быть особо качественно изолирована и укреплена, так как в ней скапливается наибольшее количество снега и мусора, а также по ней стекает максимальное количество воды во время дождей.
• Ребра крыши представляют наружные углы соединения скатов, это, к примеру, конек и точка соединения нескольких скатов на вершине крыши.

[wpsm_box type=»info» float=»none» text_align=»left»] Виды многощипцовых кровель настолько многообразны, что не поддаются какой-либо систематизации. Количество элементов, задействованных при устройстве данной кровли, позволяет дать волю фантазии и применить в виде элементов практически все известные кровельные конструкции.[/wpsm_box]

Расчет стропильной системы

Стропильная система сложной многощипцовой крыши и ее схема в идеале должны выполняться профессионалами, так как здесь подразумевается достаточно сложный расчет и монтаж со множеством подводных камней. Но если у вас есть начальный опыт возведения крыш и вы не планируете слишком вычурную крышу, то сделать чертеж подобной кровли вполне можно собственными силами.

Привести точный алгоритм расчета многощипцовой кровли невозможно, так как сам тип конструкции подразумевает большие различия в стропильной системе в зависимости от внешнего вида крыши. Приведем основные моменты, на которые важно обратить внимание при проектировании:

• Необходимо выполнить план-схему желаемой кровли, отобразив точные размеры здания. На этом этапе необходимо определиться с такими взаимосвязанными параметрами, как уклон скатов и высота крыши. Угол наклона скатов такой кровли, как правило, крутой. В противном случае будет проблематично использовать подкровельное пространство для создания жилой комнаты;
• Стропильная система должна выстраиваться на основании ряда данных, в числе которых снеговая нагрузка региона и вес кровельного покрытия. Многощипцовые конструкции дают большое количество отходов, потому рекомендуем присмотреться к мягкой черепице;
• Тип стропильной системы зависит от наличия опоры внутри здания. Важно тщательно рассчитать местоположение и нагрузку на все поддерживающие элементы, типа затяжки, упоры, прогоны и т. д., чтобы не прогадать с их размерами;
• В зависимости от конфигурации крыши будут использоваться разные типы стропил: обычные или диагональные (для вальмовых конструкций).

Общий вид стропильной системы и кровельного пирога

Стропила и кровельный пирог многощипцовой крыши в принципе повторяют основные моменты этих конструкций для других типов кровель. Поэтому остановимся на важных моментах, учитывать которые необходимо еще на этапе планирования кровли:

• Мауэрлат подвержен большим нагрузкам и для него целесообразно выбрать брус сечением 150*150 мм. Его крепление удобнее производить на анкеры, заложенные в стены еще в процессе их возведения;
• Стропила могут крепиться к мауэрлату тремя основными способами: запил, скобы или уголки. В верхней части соединение стропил производится коньковым брусом;
• Укрепляющими элементами для стропил в разных решениях многощипцовых крыш будут разные элементы. В случае основы в виде вальмовой кровли будут монтироваться диагональные стропила, которые обязательно изготавливаются сдвоенными и укрепляются нарожниками. Укрепление стропильных ферм возможно подкосами или ригелями. В здании большого размера удобно использовать для затяжек стропильных ферм потолочные балки;
• Особого внимания требует монтаж ендовы. В этих местах выполняется сплошная обрешетка и укладывается два слоя гидроизоляции. На гидроизоляционный слой монтируется планка ендовы. Если элемент требует стыковки, то монтаж производится снизу вверх, чтобы верхняя планка перекрывала нижнюю и вода не могла затекать под нее;
• Устройство обрешетки и утепление данной кровли в общих чертах повторяет данные этапы для любой другой кровли.

Подведем итоги

Многощипцовая крыша представляет собой технически сложную конструкцию, для грамотного возведения которой особенно важен точный расчет и знание нюансов монтажа.

Подобные кровли прекрасно смотрятся как на квадратных или прямоугольных зданиях, позволяя им приобрести более интересный внешний вид, так и на домах сложной формы, когда она является единственно возможным вариантом обустройства кровли.

Важно помнить, что любое усложнение кровельной конструкции не лучшим образом сказывается на стоимости и прочности крыши. Любой элемент кровли должен, в первую очередь, нести практическую пользу, а не быть возведенным в угоду вкусу.

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

Рекомендуем по теме

Строительство скатной крыши — Roofing Superstore Help & Advice

Скатная крыша является одной из самых популярных форм доступных крыш. Хотя поначалу строительство скатной крыши может быть относительно сложной задачей, конечный результат всегда стоит того. Но каковы преимущества выбора скатной крыши и как построить скатную крышу? Читайте дальше, чтобы узнать все, что вам нужно знать о скатных крышах.

В Roofing Superstore вы найдете все необходимое для создания идеальной скатной крыши. От деревянных реек и подложки до черепицы, шифера и многого другого — просто просмотрите наш веб-сайт, чтобы узнать, что вам нужно. Если у вас возникли проблемы с поиском продукта или вам нужен совет, не стесняйтесь звонить нашей команде экспертов по телефону 01752 69. 2760 и они будут рады помочь. Кроме того, просто используйте чат в правом нижнем углу.

Содержание:

1. Что такое скатная крыша?
2. Преимущества скатных крыш
3. Строительство скатной крыши

Что такое скатная крыша?

Скатная крыша представляет собой крышу здания, имеющую уклон или угол. Обычно скатные крыши бывают двухскатными, что означает, что они имеют две стороны, но скатные крыши также могут быть односкатными, наклонными только в одном направлении. Скатные крыши использовались на зданиях в течение сотен лет, обеспечивая водонепроницаемое укрытие для домов и предприятий.

Почему стоит выбрать скатную крышу?

Выбор скатной крыши над плоской или наклонной крышей дает ряд преимуществ.

i) Универсальность

Во-первых, скатные крыши можно использовать как в современных, так и в более традиционных зданиях. Хотя структура скатных крыш часто очень похожа, используемый материал и готовое изделие могут быть невероятно разнообразными.

ii) Долговечность

Во-вторых, скатные крыши сконструированы таким образом, чтобы повысить прочность, что обеспечивает долгий срок службы. Они не только конструктивно прочны благодаря несущей конструкции, обеспечивающей равномерное распределение любого веса по всей крыше, но и скатной конструкции крыши также позволяет легко стекать дождевой воде, а также предотвращает накопление снега за счет естественного направления. дождь и снег в водосточные желоба. Это означает, что скопление дождевой воды гораздо менее вероятно, любое повреждение из-за дополнительного веса маловероятно, а техническое обслуживание минимально.

iii) Место для хранения

Кроме того, скатные крыши обеспечивают возможность дополнительного хранения или даже дополнительной комнаты. Поскольку пространство становится все более ценным на рынке жилья, это может стать отличным способом повысить ценность вашего дома или здания.

iv) Экологичность

Широкий выбор скатных кровельных материалов и дополнительных кровельных принадлежностей с экологическими характеристиками, доступных для использования на скатных крышах, означает, что ваша скатная крыша может быть экологически чистой, что становится все более важным, поскольку акцент делается на устойчивости и минимизации воздействие на окружающую среду возрастает. Выбирайте из переработанного сланца, Envirotiles и других экологически чистых материалов, а также выбирайте солнечные батареи и сбор дождевой воды, чтобы еще больше минимизировать воздействие на окружающую среду.

Как построить скатную крышу

Строительство скатной крыши обычно доверяют профессионалам из-за важности структурно прочной крыши, а также работы на высоте и необходимости поднимать большие куски древесины. Однако, если у вас есть опыт в строительных проектах или вы знаете опытных друзей, которые могут помочь, это можно сделать. Ниже приведено простое руководство по этапам строительства скатной крыши, но вы всегда должны следовать инструкциям производителей и профессионалов. Любая работа, которую вы выполняете, выполняется на ваш страх и риск.

1. Местоположение

Прежде чем приступить к строительству скатной крыши, в первую очередь следует определиться с расположением крыши и убедиться в отсутствии нависающих ветвей или электрических кабелей, которые могут вызвать проблемы. Убедившись в отсутствии потенциальных препятствий, можно приступать к расчетам.

2. Расчет уклона крыши

Первый расчет, который необходимо сделать, это определить желаемый уклон крыши. Если вы ищете низкий тон, соотношение будет около 2:12 или 3:12. Для более крутой скатной крыши рассмотрите 6:12 — это означает, что крыша будет подниматься на 6 дюймов на каждые 12 дюймов по горизонтали.

3. Рассчитайте необходимое количество материала

Рассчитав требуемый уклон крыши, вы можете рассчитать количество необходимого материала путем расчета площади крыши. Это можно легко сделать с помощью приложения-калькулятора кровли, но мы также написали руководство по ручному расчету площади крыши.

4. Создайте план

После того, как вы определите необходимое количество материала, начертите план с размерами, углами и расположением всей крыши. Это поможет более точно рассчитать требуемое расстояние между фермами крыши, углы, под которыми они должны быть установлены, и любые другие соображения.

5. Заказать материалы

Не забудьте также разместить заказ на все необходимые материалы на этом этапе, так как они могут быть поставлены на неделю или две. Как правило, материалы будут включать фанеру, подложку, деревянные рейки, кровельное покрытие (черепица, шифер, металлические листы, черепица), кровельные гвозди и любые другие необходимые инструменты. Если вам нужна помощь в размещении заказа, просто позвоните нашим специалистам по телефону 01752 692760, и они будут более чем рады помочь.

После получения материалов можно приступать к строительству и установке каркаса крыши.

6. Поднимите фермы на конструкцию здания

Во-первых, убедитесь, что вершины каждой стены прямые, ровные и отвесные. Теперь поднимите фермы на крышу и разместите их на месте. Как правило, фермы располагаются на расстоянии 12, 16 или даже 24 дюймов друг от друга, но это зависит от конкретной конструкции вашей крыши.

7. Установите временные распорки

Затем установите временные распорки, которые будут поддерживать фермы крыши. Для этого прибейте доску 2 на 6 длиной 16 футов к центру задней стены вертикально. Затем прибейте еще две детали таких же размеров по шесть футов с каждой стороны от первой центральной распорки. Затем повторите на другом конце крыши.

8. Установите первые фермы крыши

Возьмите ферму крыши, убедившись, что ее длина немного превышает требуемую длину, и прикрепите ее к концевой ферме. Он должен немного выступать, а затем закрепить его на центральной распорке. Затем повторите на противоположной стороне крыши, прежде чем повторить еще раз на другом конце крыши.

9. Создайте центральную опору

Теперь возьмите деревянную ферму, протянувшуюся по всей длине здания. Прикрепите его к центральной временной скобе на обоих концах крыши.

10. Добавьте фермы крыши

Теперь, работая в направлении передней части здания, добавьте фермы крыши через равные промежутки, убедившись, что они прикреплены к горизонтальной ферме и центральной ферме, которая проходит поверх крыши. Каркас должен начать приобретать форму, а фермы располагаться под углом к ​​горизонтальным фермам.

11. Установите постоянные распорки на каждом конце

После того, как каркас примет форму, постоянные распорки можно установить на каждом конце крыши в соответствии с инструкциями производителя. Убедитесь, что все фермы закреплены и закреплены.

12. Добавьте обшивку

Теперь каркас готов, можно обшивать крышу. Начиная с нижнего угла, установите обшивку, например листы фанеры, двигаясь горизонтально по крыше, следя за тем, чтобы между каждым листом оставался небольшой зазор и чтобы каждое соединение происходило над фермой крыши. Мы рекомендуем использовать стержневые гвозди, и каждый гвоздь должен находиться на расстоянии 6 дюймов друг от друга и на полдюйма от края листа.

После того, как первый ряд будет установлен, переместитесь вверх, чтобы начать второй ряд. Некоторые производители рекомендуют начинать второй ряд с половинки листа, чтобы обшивка располагалась в шахматном порядке.

13. Установите водослив

После установки обшивки можно установить водослив вдоль нижней части каждого края крыши. Капельница обеспечивает эффективный сток воды из конструкции крыши.

14. Добавьте подложку

Затем установите кровельную мембрану или подложку. Подложка действует как гидроизоляционный слой, защищая конструкцию крыши и обшивку и направляя воду в поддон для капель. Его следует раскатать снизу вверх от одного угла, обеспечив нахлест на поддон для сбора капель. После того, как первый кусок подложки будет закреплен на месте, второй можно установить с нахлестом около 6 дюймов.

Продолжайте движение по краю крыши, затем повторите с другой стороны.

15. Добавьте кровельный материал

Теперь можно укладывать кровельный материал. При работе с плиткой, черепицей или сланцем необходимо установить деревянные рейки. Для получения дополнительной информации ознакомьтесь с нашим руководством по обшивке крыши и нашим руководством по укладке кедровой черепицы. №

Не забудьте установить коньковые плитки или выбрать сухую коньковую систему, чтобы конек был герметичным и водонепроницаемым. Дополнительно могут потребоваться водосточные желоба, фасция и софитные доски. Для получения дополнительной информации о разнице между фасцией, софитами и облицовочной доской читайте наше руководство.

Дайте нам знать, если вам понравился пост. Только так мы можем стать лучше.

Практическое руководство с примерами и изображениями

128shares

• Share
• Булавка

Много лет назад, когда я строил свой первый навес, я думал, что уклон крыши не имеет большого значения. Поскольку я живу в холодном районе, я решил, что буду держать его круче, чтобы справиться со снеговыми нагрузками. Для всех остальных я предположил, что любой уклон крыши, который отталкивает воду, будет работать.

Однако, поработав над многими проектами навесов, я пришел к выводу, насколько критическим может быть уклон крыши навеса для конструкции. Это правда, что более крутой уклон лучше отталкивает влагу, но он также может предложить больше внутреннего пространства и эстетическую привлекательность.

Меньший шаг также имеет преимущества, прежде всего в том, что при этом используется меньше материала. Ниже мы более подробно рассмотрим преимущества различных полей и почему они могут работать или не работать для вашего следующего набора планов сарая, независимо от того, строите ли вы крошечный дом или садовый сарай.

Быстрая навигация

• Какой уклон крыши?
• Типы видов крыши
  • Низкие шахты на крышах
  • Средние шахты
  • Крутые шайма
.
• Дополнительные функции навеса
  • Навес-чердак
  • Мансардное окно
  • Конструкция крыши

Какой уклон крыши?

Уклон крыши — это мера крутизны крыши. Способ измерения уклона, также известный как уклон крыши, измеряется путем подъема над пролетом. Итак, если ваша крыша поднимается на 4 дюйма на каждые 12 дюймов длины по горизонтали, то угол наклона вашей крыши выражается как 4:12.

Пропорция является наиболее распространенным способом выражения уклона крыши или уклона крыши, но возможны и градусы. Шаг 4:12 составляет около 18,5 градусов, но не точно. Также можно разделить подъем над пробегом, умножить на 100 и получить процент. Таким образом, шаг 4:12 будет иметь наклон 33%.

Тем не менее, метод «подъем над ходом» более эффективен и понятен обычному домашнему мастеру. Если вы следуете плану строительства сарая, чаще всего он будет указан в виде соотношения. Калькулятор уклона крыши отлично подходит для расчета уклона односкатной крыши.

Помните, что уклон крыши нужен не только для красоты. Наклон вашей крыши жизненно важен как барьер для влаги, среди прочего, и слишком плоская крыша может потенциально привести к обрушению вашего сарая. Кроме того, чем мельче уклон, тем больше вам нужно будет учитывать больше влагостойкие кровельные материалы и стяжка.

Еще одна проблема заключается в том, что чем круче скат крыши, тем больше кровельного материала вам понадобится, от каркаса крыши до обшивки. Площадь поверхности крыши увеличивается с более крутыми скатами, и вам придется соответствующим образом рассчитывать бюджет при планировании строительства односкатной крыши.

Типы скатов крыши

Рассмотрим подробнее преимущества и недостатки различных скатов крыш. Посмотрите ниже, чтобы увидеть преимущества и недостатки различных типов ската крыши.

Важно помнить, что уклон крыши не обязательно должен относиться к двускатной крыше – это также может быть односкатная крыша, солончак или другой тип крыши с плоской поверхностью.

Низкоскатные крыши

Низкоскатная крыша — это любая крыша с уклоном 3:12 или меньше. Многие виды кровельной черепицы не допускают укладки на крыши с таким уклоном. Чаще всего в качестве кровельного материала используются рулонные мембраны, в которых используется тепло для соединения швов.

Pros

• Использует наименьшее количество кровельного материала
• Простой доступ и установка

Минусы

• Не выдерживает больших нагрузок
• Черепица часто не подходит для пологих крыш

Среднескатные крыши

Любая крыша от 4:12 до 9:12 считается обычным углом для крыши. Это также наиболее распространенные смолы для односкатных крыш. Опять же, самым важным фактором является погода. Используйте удобный инструмент, такой как калькулятор снеговой нагрузки, чтобы определить, может ли ваша крыша выдержать вес снега в зависимости от ее уклона.

Кроме того, если вы используете сборные фермы, вы не сможете определить уклон своей крыши. Подобные фермы, купленные в магазине, часто имеют соотношение сторон 4:12. Навесные фермы ничем не отличаются, а сборные фермы меньших размеров, вероятно, будут в районе 4:12.

Pros

• Сборные фермы в качестве опции
• Можно использовать любой тип кровельного материала

Минусы

• Слишком мелко для некоторых климатических условий
• Работа на крыше сложнее, чем на пологих крышах

Крутые скатные крыши

Вы можете спросить себя, почему бы просто не сделать максимально крутую крышу? Он с легкостью отразит любую погоду, и скопление снега не будет проблемой. Проблема с очень крутой крышей заключается в том, что если что-то пойдет не так, будь то протечка или отсутствующая черепица, до нее очень трудно добраться и заменить.

Кроме того, вам потребуется гораздо больше кровельного материала при уклоне крыши более 9:12, чем на крыше 3:12. Затраты на кровельные материалы могут быстро возрасти, а разница в площади поверхности и каркасе крыши между плоской и крутой крышей значительна.

Но не обманывайтесь, крутая крыша — отличная защита от непогоды. Просто убедитесь, что у вас есть способ безопасно отремонтировать крышу. Вы также получите массу дополнительного внутреннего пространства, которое можно использовать для хранения или другого рабочего места.

Pros

• Дополнительное внутреннее пространство
• Отличная защита от атмосферных воздействий

Минусы

• Требуется больше материала = дороже
• Трудно ремонтируемые крутые крыши

Факторы, влияющие на уклон односкатной крыши

При строительстве односкатной крыши необходимо учитывать множество причин, и в первую очередь необходимо учитывать безопасность всего, что будет находиться в вашем навесе. Удобство и внутреннее пространство — это здорово, но если у вас в салоне все мокрое от протечек, то неважно, как красиво выглядит ваша крыша.

Погода

Живете в пустыне? Плоская или низкоскатная крыша может быть именно тем, что вам нужно. Или у вас климат более тропический? В этом случае вам, вероятно, понадобится традиционная крыша с наклоном 4:12 или около того. Жить в Канаде? Лучше немного поднять угол наклона крыши, чтобы учесть ведра снега, которые вы получаете каждую зиму.

Неглубокие крыши не очень любят влагу. Они просты в строительстве и являются самым дешевым вариантом, но вода может скапливаться сверху и просачиваться в щели между кровельным материалом.

Если выпадает много осадков, то лучше всего подойдет стандартная крыша среднего размера. Он может быстро отталкивать воду, но все еще достаточно мелок, чтобы устранить любые повреждения, вызванные ветром или обломками, которые могут возникнуть во время шторма.

Наконец, обратите внимание на ветер в вашем районе. Часто ли случаются сильные порывы ветра? Учитывайте воздействие ветра на вашу крышу — плоская крыша работает хорошо, поскольку она не подвергается ветру. Крутая крыша очень чувствительна к сильным порывам ветра, и вся конструкция, включая крышу, может пошатнуться, если крутая крыша часто подвергается воздействию сильного ветра.

Давайте посмотрим, что следует учитывать в снежной среде, ниже.

Снеговая нагрузка

Используя калькулятор снеговой нагрузки, ссылка на который приведена выше, введите данные, касающиеся вашего сарая и размера крыши. Это отличная отправная точка для понимания того, может ли ваш тип крыши выдерживать погодные условия в вашем регионе.

Поймите, что снег в одном районе сильно отличается от снега в другом районе. В некоторых климатических условиях, например на юго-западе Колорадо, бывает тяжелый влажный снег. С другой стороны, в некоторых частях Южной Дакоты выпадает много снега, но он, как правило, очень легкий. Давление влажного снега может быть в 8 раз выше, чем у легкого снега на той же площади.

Еще одно соображение — лед. Лед может иметь вдвое большее давление на квадратный дюйм, чем влажный снег для той же площади. Если вы собираетесь отапливать сарай, то скопление льда на крыше будет проблемой. Если вы решили отапливать сарай, начните с изоляции потолка. Если нет, то можно использовать противообледенительный кабель для крыши, чтобы нагреть карниз и медленно растопить лед.

Наконец, если у вас более крутая односкатная крыша и много снегопадов, подумайте о снегозадержателях на крыше. Они предотвращают падение снега большими пластами, когда на улице становится теплее. Снег, падающий с крыши, может представлять опасность для людей и имущества в непосредственной близости от сарая. Называемые снегозадержателями, они могут быть либо пластиковыми щитками, ввинченными непосредственно в крышу, либо серией металлических стержней, которые проходят по всей длине крыши возле карниза.

Кровельный материал

Тип кровельного материала зависит от уклона вашей крыши. Один из крупнейших производителей гонтов предлагает не использовать их битумную черепицу на шагах 2:12 и меньше.

Должно быть очевидно, что черепица не подходит для плоской крыши. Даже на очень неглубоких крышах из-за сильного ветра или проливного дождя влага будет подниматься вверх и под черепицу. Черепица работает на крутых крышах, но вам лучше иметь длинную лестницу, когда придет время починить или заменить отсутствующую черепицу.

Металлические крыши могут выдерживать более низкие уклоны – от ¼”:12 и выше. Металлические крыши также имеют швы, но многие производители рекомендуют соединять свои панели с помощью шурупов и герметика. Это обеспечивает водонепроницаемое уплотнение между всеми зазорами. Кроме того, швы часто возвышаются не менее чем на 2 дюйма над поверхностью крыши и, таким образом, защищены от влаги.

Уклон в четверть дюйма — это самый низкий уклон для металлической крыши.

Помните, металлическая кровля дороже, чем черепица. Если вы хотите, чтобы крыша выглядела как металлическая, но с крутым уклоном, будьте готовы выложить как минимум втрое, а то и больше, стоимость черепицы за ту же площадь поверхности.

Местные правила

Как и в случае любого проекта строительства навеса, я настоятельно рекомендую проконсультироваться с местными строительными нормами или строительным инспектором, прежде чем выбирать уклон крыши. Скорее всего, ваш местный кодекс будет предусматривать минимальный шаг для хозяйственных построек, таких как сарай, и вы хотите быть уверены, что ваш сарай соответствует критериям, чтобы избежать штрафов или недействительной страховки на строение.

Кроме того, местные правила учитывают использование мембраны или рубероида под наружным кровельным слоем. Если вы строите чердак или крошечный дом, то правила могут диктовать использование подложки под жилым помещением.

Вентиляция

Надлежащая вентиляция в вашем сарае имеет решающее значение для обеспечения движения воздуха и предотвращения любых проблем с плесенью или грибком. Кроме того, если вы планируете использовать сарай в качестве мастерской или жилого помещения, вам понадобится выход наружу для рассеивания паров.

Любая скатная крыша с навесом – карнизом – позволяет легко проветривать сарай. Простая установка софита под свесом односкатной крыши позволяет воздуху входить и выходить, обеспечивая при этом физический барьер. В качестве альтернативы, на крутой крыше можно использовать вентиляционные отверстия на любом фронтоне, чтобы воздух мог проходить через верхнюю часть интерьера вашего сарая.

Плоскую крышу труднее проветривать, так как она не имеет свесов с крыши и фронтонов для вставки вентиляционных отверстий в стенах. Если вы планируете иметь плоскую крышу, рассмотрите возможность установки нескольких окон вместо вентиляционных отверстий.

Дополнительные элементы навеса

При проектировании навеса необходимо учитывать и другие элементы крыши. Давайте взглянем.

Лофт-навес

Если вы хотите сделать магазин и жилое помещение в новом навесе, рассмотрите вариант с крутым уклоном и помещением чердака на чердаке. Чем круче поле, тем больше у вас будет места для головы. Фронтонные концы позволяют разместить окна, а использование стропильной конструкции может красиво открыть внутреннее пространство крыши.

Слуховое окно

Это окна, которые, кажется, «выступают» из-под крыши. Мелкий уклон не может поддерживать слуховое окно просто потому, что внутреннее пространство делает слуховое окно невозможным. У вас должен быть уклон крыши, который дает вам, по крайней мере, высоту окна, а затем еще немного.

Таким образом, слуховое окно используется только на более крутых скатах, имеющих полезное внутреннее пространство в области потолка. Эти окна могут открывать чердачное пространство сарая и пропускать свет в то, что в противном случае было бы очень тусклым.

Конструкция крыши

При строительстве сарая рассмотрите различные конструкции крыш, но помните, что уклон есть уклон — будь у вас двускатная крыша 3:12 или односкатная, физика проникновения влаги не изменится, даже если стиль отличается.

Двускатная крыша имеет одинаковый уклон с каждой стороны и одинаковую длину. Двускатная крыша, вероятно, является наиболее универсальным типом односкатной крыши и наиболее распространенным, поскольку она может выдерживать любой тип ската. Сарай для соли представляет собой фронтон, который простирается дальше, включая крытое крыльцо спереди или сзади.

Навес также универсален, но имеет только одну крышу. Вы не будете использовать навес для очень крутой скатной крыши, потому что это потребует от вас построить стену на одной стороне вашего сарая на значительной высоте.

Вальмовые крыши состоят из четырех стропил, по два с каждой стороны. Каждая из них срезана под углом 45 градусов, создавая четыре грани одинакового шага. В двускатных крышах мало вариаций, что упрощает их строительство. Двускатная крыша хорошо защищает от непогоды, особенно от снега. Однако они используют значительное количество кровельного материала.

Наконец, вальмовая крыша представляет собой двускатную крышу с плоской передней частью на одном или обоих концах. Это больше эстетические особенности, чем практичные, потому что вальмовая крыша уменьшает внутреннее пространство вашего сарая, увеличивая сложность конструкции крыши. Вальмовая крыша требует среднего уклона, чтобы быть практичной, так как вальма на плоской крыше будет едва заметна.

Как определить уклон крыши для сарая

Определить уклон крыши сарая для большинства людей так же просто, как найти онлайн-калькулятор уклона крыши. Однако мы рассмотрим, как сделать это самостоятельно, не требуя от вас особых математических способностей.

Как рассчитать уклон односкатной крыши по формуле

Рассчитать уклон крыши несложно. Помните, что шаг рассчитывается как высота – или подъем – ската крыши на 12 дюймов горизонтального прогона. Следовательно, если ваша крыша поднимается на 4 дюйма в течение 12 дюймов горизонтального хода, то угол наклона вашей крыши составляет 4:12.

Построить новую односкатную крышу с нужным уклоном так же просто, как научиться пользоваться угольником скорости. Как указано в видео, квадраты скорости имеют полезные отметки от 0 до 12. Каждое число представляет шаг, поэтому 1 будет означать шаг 1:12, 2 — 2:12 и так далее. Выровняйте стержень на одном конце стропила, в углу. Затем поворачивайте квадрат до тех пор, пока желаемый шаг не совпадет с верхним краем стропила. Сделай свою линию.

Проделайте это с другим концом. Затем вы используете квадрат скорости и тот же номер шага, чтобы разрезать соединения птичьего рта — узнайте, как это сделать, из моего руководства по каркасу односкатной крыши.

После того, как вы закончите распилы, вы не только рассчитаете угол наклона крыши, но и сконструируете стропила, чтобы они подходили для вашего сарая с нужным уклоном.

Теперь предположим, что вы хотите построить навес 8×10 с двускатной крышей. Поскольку конек нашей двускатной крыши будет проходить по всей длине сарая вниз по центру, у нас остается около 4 горизонтальных футов от конька до внешнего края сарая.

Вы хотите, чтобы гребень фронтона был 2 фута. Это дает нам преимущество над пробегом 2’:4’. Проблема в том, что шаг считается не в футах, а в дюймах. Итак, вот что вы делаете. Возьмите большее число и разделите на него оба числа. Таким образом, мы получили бы 0,5:1.

Затем умножьте оба числа на 12. Получим 6:12. И есть ваша подача.

В то время как ваш квадрат скорости может примерно сказать вам, каков угол наклона вашей крыши, он не будет абсолютно точным. Чтобы найти степень своего шага, разделите подъем на разбег. Так что для нас это 2/4, что равно 0,50. Затем используйте научный калькулятор, чтобы найти арктангенс 0,5, который будет выглядеть как atan (0,5) на вашем калькуляторе.

Найти процент уклона легко, если известна высота крыши. Используя наши предыдущие измерения, уравнение (подъем / длина) x 100 = процент уклона вашей крыши. Для нашего примера это будет 2/4 х 100 = 50%.

Как рассчитать высоту ската крыши

Если вам необходимо рассчитать высоту коньковой доски, вам необходимо знать ширину вашего сарая. Если это 8 футов, то у вас будет пробег по 4 фута с каждой стороны. Теперь вам нужно знать коэффициент уклона крыши, чтобы найти высоту коньковой доски — для этого потребуется немного сложной математики или, я предпочитаю, простую диаграмму, подобную этой. Умножьте уклон крыши на коэффициент прогона и вуаля, у вас есть высота ската вашей крыши, от стеновых плит до нижней части коньковой доски. 92 = х. Ответ — 20. Но вам нужно извлечь квадратный корень из 20, чтобы найти длину, и в итоге она составит около 4,5 футов.

Как найти существующий уклон крыши

Иногда нам нужно знать существующий уклон крыши для установки нового кровельного материала или для осмотра здания. Вот несколько способов легко найти уклон крыши вашего существующего сарая.

Используя 48-дюймовый плотницкий уровень и измерительную ленту

Поднимитесь на крышу и положите один угол уровня на крышу, затем поднимите его так, чтобы он был на одном уровне с землей. Опустите измерительную ленту на поверхность крыши на расстоянии 12 дюймов от места, где уровень соприкасается с крышей. Измерение от крыши до низа уровня — это подъем более 12 дюймов.

Как измерить уклон крыши от земли

Измерьте ширину вашего сарая от уровня земли и разделите на два — это ваша длина. Что касается подъема, знайте, что виниловый и вагоночный сайдинг обычно имеют 4-дюймовые «выступы», прежде чем следующий ряд начнется над и под ним. Найдите обнажение, которое перпендикулярно началу крыши у боковых стенок фронтонного конца сарая.

Следуйте за этим обнажением к центру вашего сарая и считайте количество воздействий, пока не доберетесь до конька. Умножьте на 4, а затем разделите на 12. У вас есть рост над пробегом в футах.

Использование каркасного угольника

В готовом навесе возьмите лестницу и прислоните ее к наклону одного конца линии крыши. С помощью небольшого уровня на плоском конце каркасного угольника поместите точку поворота на край крыши и поднимите угольник и уровень до уровня земли. Используйте отметки на квадрате, чтобы увидеть, где край крыши совпадает с обозначениями уклона.

Если навес недостроен, просто прислоните скоростной угольник к каркасу крыши, например к стропилу, и повторите тот же метод.

Калькулятор уклона односкатной крыши

Знание того, как рассчитать уклон крыши, подъем, прогон и высоту коньковой доски, необходимо при строительстве любого навеса. Калькулятор уклона крыши может значительно упростить задачу. Просто введите значения вашей крыши, и она покажет вам процент уклона, градус и даже длину.

Даже опытные мастера используют этот инструмент для сверки своих измерений с собственными, и я бы посоветовал иметь его под рукой, когда в следующий раз будете строить односкатную крышу.

Заключение

Я надеюсь, что это руководство прояснило все ваши вопросы о том, как рассчитать уклон крыши.
