Межэтажное перекрытие монолитное своими руками: как сделать и как залить

Урок 9. Сборно-монолитные перекрытия из газобетона своими руками

На сегодняшний день сборно-монолитное перекрытие из газобетона, которую предлагает компания Марко, является наиболее простым и легким методом снизить себестоимость строительства, уменьшить трудозатраты и ускорить сам процесс возведения зданий.

Суть подобной технологии в создании облегченного перекрытия за счёт того, что бетоном заливается не вся площадь между капитальными стенами, а только поверхность над газобетонными блоками наружных стен там, где создается монолитный железобетонный пояс. Компания Марко, являясь разработчиком технологии сборно-монолитных перекрытий, выпускает балки необходимых размеров, прикладывая к своей продукции техническую документацию с рекомендациями по монтажу. По отзывам строителей, стоимость сборно-монолитного перекрытия по технологии Марко значительно ниже цены межэтажной конструкции,сооружаемой из железобетонных плит заводского изготовления или монолитной плиты, заливаемой своими руками:

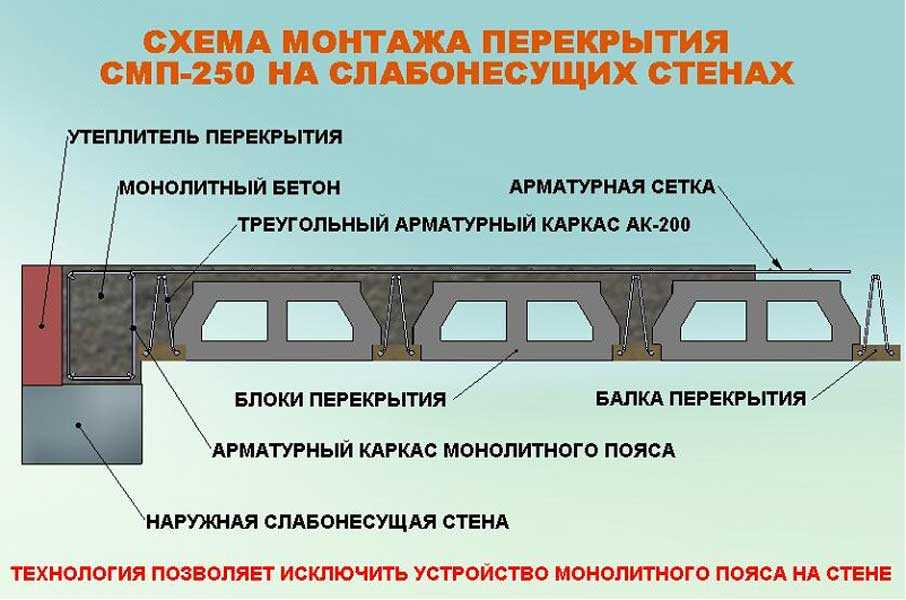

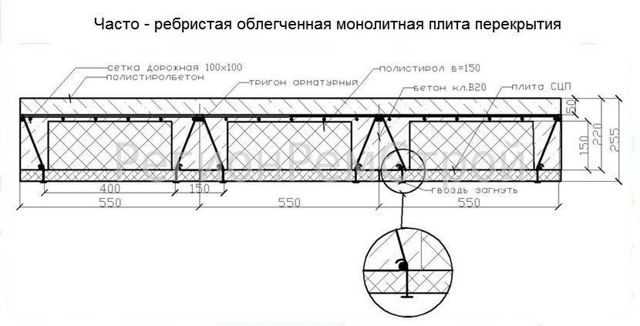

Принципиальная схема

Современная система сборно-монолитных перекрытий по технологии Марко основывается на использовании профильных металлических балок небольшой ширины, каркас которых изготавливается из напряженной арматуры. Вначале на подготовленную поверхность наружных стен, балки, которые являются одновременно и несъемной опалубкой, укладываются в порядке, и с тем шагом, который указан в проектной документации:

В случае, если необходимо перекрыть дверной, оконный проем, сделать выносную консоль балкона или другие конструктивные элементы здания, балки можно стыковать под прямым углом, руководствуясь при этом проектной документацией.

В боковой стенке металлического профиля при помощи болгарки вырезается прямоугольное отверстие сечением, равным сечению балки.

Для окончательной доработки стыка балок на месте строительства потребуются следующие инструменты и приспособления:

• углошлифовальная машинка, именуемая в просторечии болгаркой;
• отрезные круги для резки металла, толщина которых не превышает 3 мм;
• ножницы для металла;
• вязальная проволока;
• арматура, размер поперечного сечения которой аналогичен диаметру стержней, используемых в каркасе основных балок;
• рулетка;
• плоскогубцы или пассатижи;
• молоток и прочее.

Готовое отверстие обязательно необходимо укрепить, армировать в соответствии с требованиями проектной документации:

Опорная система

Перед тем как начать работы по устройству сборно-монолитного перекрытия по технологии Марко, необходимо соорудить опорную систему, поддерживающую металлические балки в ходе их заливки бетоном. В качестве элементов опорной системы при возведении частного дома могут использоваться металлические или деревянные балки, доски, брус необходимых размеров. Если используется доска, то габариты ее поперечного сечения не должны быть менее 50 х 120 мм, брус берется с размерами поперечного сечения не меньше 100 х 100 мм. Вертикальные опорные элементы устанавливают не дальше чем через полтора метра.

Категорически воспрещается сращивать вертикальные деревянные опоры, использовать брусья, доски или столбы с дефектами древесины. Вертикальные стойки так же можно устанавливать на открытый грунт, в этом случае нужно принять меры, исключающие погружение стоек в грунт.

Балки для сборно монолитного перекрытия после устройства опорной системы укладываются на подготовленную поверхность несущих стен с шагом, указанным в проекте. Конец каждой балки должен иметь площадь опоры не меньше 12 см. Блоки, которые укладываются между металлическими балками, можно использовать любые, но все же стоит придерживаться того, что указано в проектной документации.

При монтаже блок должен опираться на полочку металлической балки, специально предназначенную для опоры. В случае если требуется доработка блоков, следует придерживаться указаний в проектной документации. Если толщина газобетонных блоков, используемых при устройстве балочного сборно-монолитного перекрытия, меньше 150 мм, передвигаться по ним строго воспрещается, во избежание их обрушения.

В блоках можно прокладывать необходимые коммуникации. То есть на этапе монтажа перекрытия есть возможность проложить, например, электрический кабель для верхнего освещения помещений, или другие необходимые коммуникации, а так же можно уложить тёплый пол.

Опалубка для сборно монолитного перекрытия

Монолитный пояс устраивается по всему периметру возводимого здания. Его функция заключается в равномерном распределении нагрузок, действующих на несущие конструкции здания, препятствуя появлению трещин в стенах и перекрытии.

Перед тем как приступить к заливке монолитного пояса необходимо собрать опалубку. Для этого в качестве несъемной опалубки используются газобетонные блоки, толщина которых варьируется в пределах 100 — 150 мм, а также укладывается утеплитель ЭППС для предотвращения образования мостиков холода.

В качестве опалубки можно использовать и другие материалы – доски, фанеру, металлические листы, плоский шифер и прочее.

Заливка монолитного пояса

Пояс по периметру сборно-монолитного железобетонного перекрытия выполняется в виде замкнутого контура. В случае использования таких стеновых материалов, как керамзито- или пенобетонных блоков, монолитный пояс заливается одновременно с плитой перекрытия. Укладка арматуры производится с нахлестом, величина которого равняется 30 см. В углах стыковки арматурный каркас усиливается с использованием арматурных стержней, которым в зависимости от ширины пояса придается П- или Г образная форма.

После устройства монолитного пояса заливают сборно-монолитную плиту перекрытия. Для этого вначале по всей поверхности будущего перекрытия укладывается сварная арматурная сетка, выполненная из проволоки Вр1 с размером ячеек в пределах 10 × 10 см и диаметром стержней не меньше 4 мм, либо сетка из стеклоплаcтика с аналогичными параметрами. Отдельные фрагменты сеток соединяются между собой с нахлестом в 10 см. Под арматурные сетки подкладываются фиксаторы в виде пластиковых «стульчиков», кусков бетона, кирпича для создания защитного слоя из бетона.

Крепление сетки выполняется с помощью вязальной проволоки к верхней арматуре балок:

После завершения всех этапов заливается бетон.

Монолитное перекрытие — Favorit-TK.ru

Монолитное перекрытие

Естественно, ни о каких специальных опалубках горизонтального типа в процессе самостоятельного изготовления перекрытий речи быть не может – если еще приобретать специальные щиты и домкраты, то экономии не получится. Опалубку для монолитного перекрытия придется изготавливать самостоятельно и делать это надо из подручных или самых доступных по ценовой категории материалов.
Это древесина и какой-нибудь листовой материал, к примеру, ОСБ или профнастил – и тот и другой материал стоит недорого, но отличается друг от друга структурой. Монолитное перекрытие по профнастилу отнюдь не делает потолок ровным и гладким – этот материал хорош только тем, что с его помощью получается так называемое ребристое монолитное перекрытие, которое отличается способностью воспринимать большие нагрузки. Это идеальный вариант для межэтажных перекрытий, отличающихся большой плоскостью поверхности – если же говорить о чердачном перекрытии, нагрузка на которое невысока, то здесь лучше заливать плоское перекрытие и использовать для этих целей листы ОСБ.
Теперь дело за технологией установки горизонтальной опалубки для перекрытий. Здесь все достаточно просто, хотя не скажу, что легко – по сути, придется нагородить целый лес стоек из бруса или металлической трубы (она является более предпочтительной, так как выдерживает большую нагрузку, и ее понадобится меньше). Монтируются такие стойки довольно часто – примерно через каждый метр. Их нужно устанавливать рядами и поверх них укладывать горизонтальную балку, которая и послужит опорой для листового материала. Вся проблема установки такой опалубки заключается в том, что все ее стойки нужно хорошо укреплять, дабы они не попадали раньше времени – это еще одна из причин, которая говорит в пользу металлической трубы для столбиков. В принципе, дерево скрепить легче, но для этого понадобится несколько больше материала. Это к тому, что использование металла не принципиально. Мало того, металлические трубы труднее пристроить в последующем строительстве и отделке, а вот древесину вполне можно будет пустить на ту же крышу, полы и прочие подобные элементы дома.
Когда все стойки с балками будут собраны и установлены на свои места, поверх них укладывается листовой материал – крепить его не нужно, иначе в процессе демонтажа опалубки возникнут проблемы. Здесь особое внимание нужно будет уделить жесткости конструкции, если при ходьбе по опалубке вы почувствуете, что она прогибается, то точно так же она поведет себя и под воздействием бетона. Возможно, чтобы усилить опорные горизонтальные балки, придется уменьшить расстояние между ними – говоря на языке монтажников крыш, понадобится сделать контробрешетку, заложив ее перпендикулярно основным горизонтальным опорам с шагом в 0,5м. Такая система уже точно не позволит листовому материалу прогибаться.
После того, как настил будет готов, останется совсем немного – сколотить из доски ограничение по периметру стен и можно будет двигаться дальше. Не лишним будет напомнить, что устройство монолитного перекрытия потребует от вас установки опалубки в четком уровне горизонта – с этим придется несколько повозиться. Это, можно сказать, единственный недостаток самодельной опалубки горизонтального типа, который, в отличие от аналогичной заводской конструкции, не имеет возможности регулировки по высоте.

Технология монолитного перекрытия: армирование
Скажем прямо – работа нудная, но не сложная. По сути, на этом этапе решения вопроса, как сделать монолитное перекрытие своими руками, понадобится связать из арматуры и проволоки объемный каркас высотой 150мм. Мало того, его еще нужно будет правильно распределить внутри опалубки и позиционировать по высоте – он должен расположиться внутри бетона, а не по самому его краю. Если говорить о других тонкостях выполнения этой работы, то дополнительно здесь можно выделить следующие моменты.
Армирование монолитного перекрытия производится методом вязки, а не способом сварки арматуры. Сварка, конечно, хороший вариант, и она во много раз облегчает работу, но одновременно и придает перекрытиям ненужную жесткость, которая станет причиной растрескивания плиты в случае даже незначительной усадки дома. Между собой арматура связывается тонкой вязальной проволокой – для этого даже существуют специальные приспособления, но в домашних условиях, как, в общем-то, и в условиях строительной площадки, вполне реально обойтись обычными кусачками и плоскогубцами.
Второй момент касается ячейки и размеров арматуры – стандартная ячейка при изготовлении подобных конструкций составляет 100 на 100мм. Что касается арматуры, то ее сечение рассчитывается исходя из площади перекрытия – в принципе, ячейка тоже является расчетной величиной, и если вы не хотите проблем, то эти расчеты лучше выполнить. Делают это специалисты исходя из различных параметров. Вообще строить дом, надеясь на русский авось, как-то неправильно – как минимум должна быть какая-то проектная документация, гарантирующая капитальность постройки. Это к тому, что все эти детали, связанные с монолитным перекрытием, закладываются еще на стадии проектирования дома.
А во всем остальном вязка арматуры является довольно простым процессом, в котором еще одним немаловажным моментом, обеспечивающим удобство в работе, является последовательность действий. Выглядит она следующим образом – сначала вяжется плоский каркас из арматуры по всей поверхности перекрытий. Потом он приподнимается сантиметра на два над опалубкой, после чего к нему привязываются короткие кусочки арматуры, которые в некотором роде можно назвать стойками. Дальше к этим стойкам крепится второй ярус каркаса, который можно увязать секциями заранее. В общем-то, все – как видите, ничего сложного здесь нет, и с этой работой реально справиться своими руками.
Безбалочное монолитное перекрытие: бетонировка
Это именно тот случай, при котором экономить и прибегать к технологии самостоятельного приготовления бетонной смеси крайне не рекомендуется. Не потому, что возникают сомнения по поводу правильности приготовления бетона (с этим как раз справиться несложно), а потому, что вряд ли у вас получится приготовить бетон сразу в нужном количестве, так, чтобы залить перекрытия одним заходом. А именно этот момент и является основополагающим, он даже отражен в названии данного типа перекрытий – монолитное, что означает цельное, единое и неделимое. А о какой монолитности может идти речь, если перекрытия будут заливаться частями по мере приготовления бетона? Сами понимаете, что в этом отношении заливка монолитного перекрытия должна производиться из купленного и приготовленного сразу в необходимом объеме бетона. Мало того, для его подачи наверх понадобится бетононасос (некоторые бетономешалки оборудуются таковым).
А в целом непосредственный процесс заливки перекрытий очень простой, и тонкостей здесь практически нет – выделить можно только один момент. Это виброупрессовка бетона в опалубке, которая выполняется специальным глубинным вибратором. За неимением такового можно обойтись и старым, как говорится, дедовским способом – обыкновенной палкой, с помощью которой осаживается бетон.

Сборно-монолитное перекрытие своими руками

Любая конструкция горизонтального положения должна иметь перекрытие. Он необходим для разделения смежных помещений и выполнения некоторых защитных функций. В настоящее время сборно-монолитное перекрытие вполне можно возвести своими силами, не прибегая к помощи профессионалов. Все, что вам нужно, это время и желание, а также некоторые теоретические знания, которые вы получите из этой статьи.

Об особенностях сборно-монолитной технологии

Этот тип перекрытия появился относительно недавно. Именно по этой причине не все до сих пор ими пользуются, тем не менее, будущее за ними. Давайте кратко рассмотрим, что представляет собой эта технология.

Сегодня можно купить блоки длиной 6, 4 и 3 метра, естественно, что они имеют разный вес. Кроме того, на несущую конструкцию приходится два типа монолитных ферм: 900 и 1300 кг/м ² . Если вы собираетесь делать такой вид перекрытия, то бетон уплотняют штыковым способом, что необходимо для обеспечения сцепления. Кроме того, производители добились хороших конструкционных характеристик за счет использования ячеистого бетона. Если сборно-монолитное перекрытие выполняется из полистирола, то конструкция имеет сравнительно небольшой вес при хорошей несущей способности. При этом снижается и нагрузка на стены здания, что, без сомнения, является существенным плюсом.

Сборно-монолитные перекрытия своими руками

При выполнении работ необходимо соблюдать технологию и последовательность. К тому же важно все делать не спеша и качественно, только так можно получить действительно надежную конструкцию.

На первом этапе укладываются брусья штабелирования. Поверхность стены должна быть уже очищена и покрыта слоем бетона 1-1,5 см. При этом глубина опоры должна быть не менее 12 см, а засова – 9 см.см. Балки на время работы должны иметь инвентарную опору, помните об этом. Желательно, чтобы опоры были через каждые 1,5 метра. Поперечные блоки укладывают последовательно, поперечными рядами. Это нужно для того, чтобы исключить загрузку прогонов. Обратите внимание на то, чтобы зазор между блоками был как можно меньше.

Арматурная сетка ложится поверх конструкции, желательно внахлест, после чего поверхность очищается перед бетонированием. В принципе возводить сборно-монолитные перекрытия своими руками на этом практически не заканчивается, остается только бетонирование.

Немного о преимуществах систем

Конечно, никто не хочет покупать то, что, по его мнению, недостаточно хорошо или недостаточно эффективно. Но в этом случае вы можете быть уверены в отличной производительности. Например, сборно-монолитное перекрытие обойдется намного дешевле, чем плиты или монолитные системы. При этом сборные конструкции не уступают им по прочности, а наоборот – выигрывают. Конечно, нельзя не сказать о цене установки, которая значительно ниже. Это связано с тем, что для установки требуется меньше сырья, поэтому значительно снижается трудоемкость. Все эти преимущества позволяют использовать сборно-монолитные перекрытия не только в частном строительстве, но и в промышленной сфере. Такие перекрытия способны выдерживать нагрузки до 1,3 т и монтируются даже там, где сейсмичность достигает 7-8 баллов.

Что будет интересно всем

С преимуществами этих перекрытий мы разобрались, а теперь хотелось бы сказать о том, чем еще они будут вам полезны. Во-первых, отпадет необходимость в съемной дорогостоящей опалубке, а количество монтажного оборудования значительно уменьшится. Вам будет достаточно опоры для продольных балок. Нет необходимости использовать такую ​​тяжелую технику, как краны, а это существенная экономия. Кроме того, от вас не потребуется высокая квалификация, а скорость выполнения работ будет несколько выше.

Например, на 100 квадратных метров потребуется бригада из 3 человек и три рабочих дня. Конечно, есть смысл сказать, что значительная экономия достигается за счет самой работы. Если сборные железобетонные блоки (монолитные) собираются специалистами, то особо надеяться не стоит. Но это еще не все.

Несколько слов о недостатках

Как показывает практика, у таких конструкций есть только один существенный недостаток – необходимость монтажа опалубки по всей площади, где ведутся строительные работы. Тем не менее можно пойти альтернативным путем и найти выход из сложившейся ситуации. Например, установка отдельной, а не цельной опалубки значительно уменьшит трудоемкость процесса. Его можно собирать по ходу работы, что удобнее. Кроме того, сборно-монолитные плиты требуют арматурного каркаса сечением не менее 8 мм. Это требование необходимо выполнить для получения качественной и, главное, прочной и надежной конструкции. В принципе, других недостатков у этого решения нет, поэтому оно так популярно и востребовано. В ближайшие годы быстровозводимые конструкции будут становиться только популярнее.

Сборно-монолитные межэтажные перекрытия

Рядовые межэтажные монолитные перекрытия установить значительно сложнее, что связано с их большой массой. Сегодня такие конструкции в многоэтажных домах используются не слишком часто. Иногда это связано с большой нагрузкой. Однако их устанавливают в качестве перекрытия между последним этажом и кровлей. Но часто монтаж осуществляется между первым и вторым этажами. Дело в том, что такая конструкция позволяет перенести вес конструкции и мебели внутри помещения на несущие стены, что очень удобно и выгодно. Но всегда нужно иметь при себе проект: если его нет, то работу следует доверить профессионалам. Хотя в своем доме вы вольны делать что угодно, но помните о риске. Если вы немного разбираетесь в этой теме, это не будет для вас проблемой, особенно если вы используете блоки небольшой длины, так как их масса намного меньше длинных перекрытий.

Наконец

Сегодня на рынке представлено огромное количество производителей. Какой из них выберете вы, дело ваше. Большой популярностью среди отечественных изделий пользуются сборно-монолитные перекрытия «Марко». Потребители говорят не только о доступной стоимости изделий, но и о качестве, а также о высокой прочности конструкций. Кроме того, если есть желание, можно нанять специалистов, которые все сделают за вас. В любом случае сборные системы выгодно смотрятся на фоне обычных монолитных перекрытий, которые имеют значительный вес и монтируются большими силами и оборудованием. Однако не стоит рассчитывать, что все новостройки будут из сборных конструкций, так как где-то должен оставаться большой запас плит. В принципе, это все.
