Металлический дымоход своими руками: Самодельный дымоход из стальной трубы своими руками — пошаговое видео и фото

устройство правильного дымоотвода своими руками

Для обогрева временных построек, гаражей, теплиц, подсобок часто используется буржуйка. Но она также выделяет продукты горения, много дыма от сожженных дров или прочего топлива.

Поэтому потребуется решить, как сделать дымоход для буржуйки и где лучше его установить, чтобы было недорого и эффективно. Тем более что это можно сделать своими руками. Причем все не так сложно, как может показаться на первый взгляд.

Чтобы вам было проще разобраться со сборкой и установкой дымохода, в этой статье мы рассмотрели пошаговый процесс, начиная с выбора материала и сборки и завершая проверкой работоспособности уже смонтированной системы.

Содержание статьи:

• Из чего можно сделать дымоход?
  • Виды труб для дымохода
  • Рекомендации по выбору трубы для буржуйки
• Инструктаж по сооружению дымохода
  • Этап #1 — сборка дымохода
  • Этап #2 — выполнение замеров
  • Этап #3 — монтаж всех составляющих конструкции
  • Этап #4 — проверка системы
• Особенности обслуживания дымохода
• Выводы и полезное видео по теме

Из чего можно сделать дымоход?

Чтобы пользоваться буржуйкой, понадобится позаботиться об отведении дыма. Для этого предстоит соорудить дымоход, подобрав оптимальный материал.

Для проведения работ можно пригласить специалистов, а можно все сделать своими силами – тем более, что объем работ невелик.

Виды труб для дымохода

Для изготовления трубопровода для отведения дыма используют различные материалы.

Изначально, в зависимости от материала изготовления, существует 2 варианта:

1. Взять готовые трубы, изготовленные на заводе;
2. Изготовить трубы из листов нержавейки или другого листового металла.

Самый дешевый способ – самостоятельно изготовить трубы. Здесь несомненное преимущество заключается в том, что труба будет нужного диаметра, что особенно важно для самодельных печек-буржуек.

Для дымохода буржуйки можно самостоятельно изготовить не только обычные трубы, но и двойные – сэндвич-трубы. Для этого понадобится 2 трубы разного диаметра и жаропрочный утеплитель

Второе преимущество самодельных труб – стоимость. Для их изготовления можно использовать подручный материал, или приобрести металлические листы толщиной от 0,6 мм. А лучше в 1 мм.

Причем можно сделать и утепленную трубу для дымохода, изготовив для этого из листов 2 трубы различного диаметра. Или же взять готовые металлические разного диаметра. Помимо самостоятельного изготовления труб для дымохода, можно остановиться на более простом и быстром варианте – купить готовые трубы из нужного материала.

Элементарный вариант сборки дымохода для буржуйки предполагает использование готовых стальных труб и углового элемента. Из них собирают дымовой канал и приваривают к самодельной печке:

Галерея изображений

Фото из

К вершине печки, сооруженной из отслужившего газового баллона, приваривают патрубок. Внутренний диаметр патрубка должен быть равен наружному диаметру устанавливаемой в него трубы

Согласно проектным размерам собирают дымовой канал. В сборке используется труба 108 мм и угловой патрубок, составляющие в примере соединяются сваркой

На печку-буржуйку устанавливают собранный дымоход. Через отверстие в стене подключают наружную часть трубы и приваривают ее к основной

Наружную часть трубы собирают из отдельных звеньев, учитывая нормативную высоту. Труба должна быть минимум на 50 см выше кровли, расположенных рядом высоких построек или деревьев

Шаг 1: Приваривание патрубка к вершине печки

Шаг 2: Сборка дымового канала

Шаг 3: Вывод дымохода буржуйки наружу

Шаг 4: Сооружение наружной части трубы

Среди материалов наиболее распространены следующие:

• Кирпич. Это самый дешевый материал. Из него выкладывают дымоход на месте, но это потребует сноровки;
• Сталь. Нержавеющая, оцинкованная, легированная (углеродистая) труба может использоваться в качестве дымоотвода;
• Керамика. Керамические изделия отличаются высокой стоимостью, что исключает монтаж в гараже или подсобке;
• Асбестоцемент. Асбестоцементные изделия доступны по цене, но не пригодны в качестве материала для сооружения дымохода. Хотя часто их можно увидеть в этой роли;
• Вермикулит. Эти трубы выполнены из нержавейки с 5-сантиметровым слоем вермикулита, нанесенного на внутреннюю поверхность трубы.

Помимо таких вариантов рынок предлагает много других изделий. Так, можно встретить трубы из жаропрочного стекла, из которых вполне можно соорудить экзотический дымоход. Но это делают крайне редко – нужна сноровка для установки и соединения отдельных элементов конструкции между собой.

Для буржуйки нецелесообразно покупать дорогостоящие трубы. Чтобы изготовить дымоход достаточно купить металлические жаропрочные трубы и переходники для монтажа всей конструкции

Рекомендации по выбору трубы для буржуйки

Чтобы сделать дымоход для буржуйки, не обязательно своими руками сооружать трубы из металлических листов. Для этого понадобится определенная сноровка и время.

Ведь листы сначала нужно будет свернуть в трубку нужного диаметра, а затем плотно закрепить шов, используя заклепки и жаропрочный герметик. Гораздо проще и быстрее купить нужные изделия, произведенные на заводе.

Для сборки всей конструкции дымохода и плотного крепления ее отдельных составляющих нужно использовать жаропрочный герметик, который способен выдержать температуру от 1000 градусов по Цельсию

Что касается материала, то брать дешевые асбестоцементные трубы для этих целей не стоит – этот материал не выдержит, если температура в процессе топки поднимется выше 300 градусов Цельсия. Да и сама труба довольно тяжелая.

Также она будет поглощать конденсат. А проделать отверстие для прочистки от сажи или удаления конденсата будет проблематично.

Из кирпича делать дымоход для буржуйки – неоправданно большие расходы. Во-первых, редко кто из домашних мастеров умеет делать правильную кладку. А во-вторых, это громоздкая конструкция, требующая дополнительно усилить фундамент. Буржуйка же – это временное отопительное оборудование.

Временным заместителем стационарной металлической трубы может послужить металлизированная гофра, однако для постоянного использования ее нужно заменить металлической трубой:

Галерея изображений

Фото из

Для того чтобы недавно сделанной буржуйкой, действующей на отработке, можно было сразу начать пользоваться, функцию дымохода можно доверить гофре диаметром 100 мм

Узел подсоединения гофры к самодельной печке и вывод ее за пределы гаража необходимо тщательно герметизировать металлизированным скотчем

Временное решение, гофру, необходимо поменять в обязательном порядке. Лучший вариант — покупка стальных элементов для дымохода. Домашние мастера могут собрать канал из отслуживших труб ВГП

Патрубок, к которому будет присоединена дымовая труба, можно приварить или прикрутить, используя цельнолитой с ним фланцевый диск

Патрубки и трубы с фланцами в примере используются во всех ответственных соединениях и в устройство прохода через кровлю гаража

Для обеспечения герметизации в узлах с фланцевыми соединениями используется паронитовая прокладка, вырезанная по размеру фланца

Дымовой канал последовательно собирается из частично подготовленных к монтажу участков

С применением фланца обустраивается проход дымового канала из старых труб через чердачное перекрытие, стену или кровельную систему гаража

Шаг 1: Установка гофры вместо трубы

Шаг 2: Герметизация узлов подсоединения

Шаг 3: Подбор компонентов для сборки дымохода

Шаг 4: Фланцевое соединение патрубка с печкой

Шаг 5: Использование фланцев в рядовых соединениях

Шаг 6: Применение паронитовой прокладки

Шаг 7: Сборка дымокого канала из старых труб

Шаг 8: Обустройство проходки с помощью фланца

Оптимально взять металлические трубы из нержавейки, а лучше, из легированной стали. Конструкция из такого материала способна прослужить в качестве дымохода 7-10 лет. Это при условии, что трубы достаточной толщины – 6-10 мм и более. Да и качество сборки всех элементов системы, выводящей дым, играет важную роль.

Еще одно несомненное преимущество металлических труб – их легкость. Небольшой вес позволяет в одиночку выполнить все работы по сооружению дымохода для буржуйки.

Галерея изображений

Фото из

Кирпич – хороший материал для дымохода, но только не для буржуйки. Эта печка требует более простой и легкой конструкции для удаления дыма

Выбирая между асбестоцементной и металлической трубой следует отдать предпочтение последней – легированный металл способен прослужить около 10 лет

Длина дымохода и материал труб будет зависеть от типа топлива, которое предположительно будет сжигаться в топке. Если это отработанное масло, но об асбестовых трубах следует забыть

Для буржуйки, установленной в жилом помещении, следует особенно тщательно сооружать дымоход, следуя всем правилам безопасности

Кирпич для дымохода

Металлическая труба

Буржуйки на отработанном масле

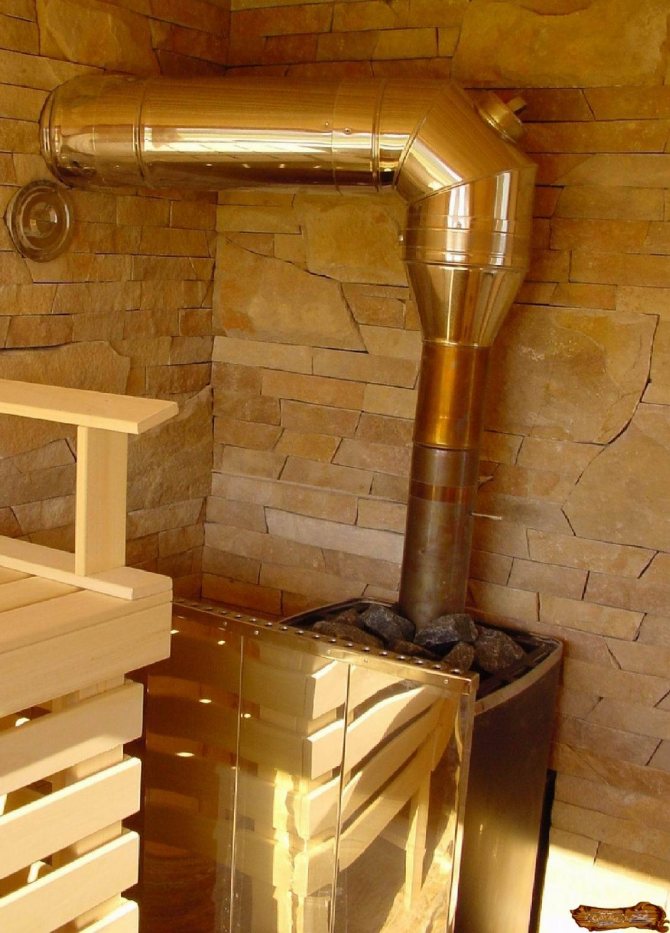

Дымоход для буржуйки в помещении

Рекомендуем вам также ознакомиться с более полной информацией по .

Определившись с материалом будущего дымохода, можно приступать к покупке всех комплектующих и сооружению правильной и работоспособной конструкции.

Инструктаж по сооружению дымохода

Сложность сооружения дымохода для буржуйки зависит от того, где именно будет установлена печка. Ведь прорезать отверстие в кровле сложнее, чем продеть трубу сквозь окно.

Поэтому трудоемкость и время изготовления правильного дымохода для буржуйки полностью зависит от индивидуальных особенностей конкретного домовладения.

Этап #1 — сборка дымохода

Самый простой вариант сооружения дымохода – если буржуйкой предстоит пользоваться на улице. Здесь важно выбрать оптимальное место для установки печки, чтобы с ней не соприкасались легковоспламеняющиеся предметы. Да и сами трубы должны быть жаропрочными.

Для буржуйки на улице достаточно присоединить трубу нужного диаметра, по которой будет уходить дым. Это повысит тягу и убережет пользователя от воздействия дыма

Если же трубопровод для удаления дыма будет сооружаться в помещении, то нужно соблюдать ряд правил безопасности, которые помогут уберечь себя и своих близких от пожара.

Во-первых, трубы должны выдерживать высокую температуру – желательно 1000 градусов по Цельсию и выше. Ведь дым, выделяющийся в процессе сгорания топлива в буржуйке, может иметь довольно высокую температуру.

Во-вторых, важно расположить саму печку так, чтобы она не соприкасалась с поверхностями, которые могут загореться. Если стены отделаны вагонкой или пластиком, то предстоит выполнить дополнительные работы, чтобы защитить себя от возникновения пожароопасной ситуации.

Пол под буржуйкой должен быть из материала, не способного воспламениться. Если из топки случайно выпадет горящее полено, это защитит помещение от возгорания

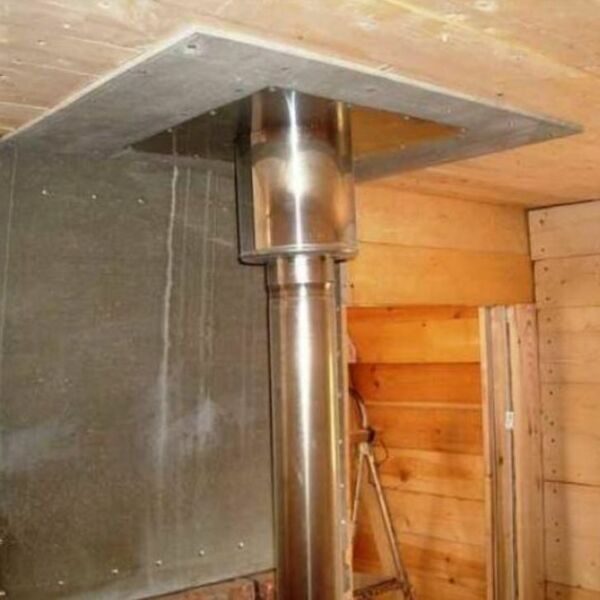

В-третьих, место вхождения трубы в потолок или стену должно быть правильно оформлено.

Для этого важно выдержать расстояние до близлежащих предметов и стен – в процессе работы печки температура трубы будет возрастать и предметы, находящиеся рядом, могут вспыхнуть.

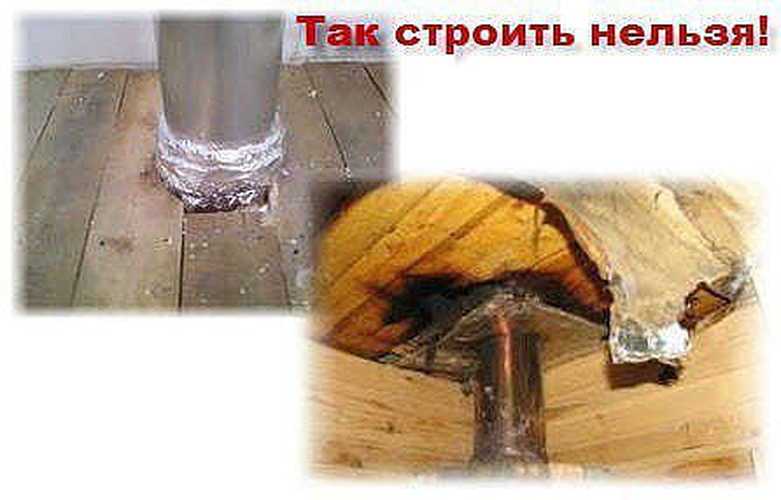

Все места соприкосновения дымоходной трубы с деревом, утеплителем или прочими горючими материалами важно тщательно изолировать. Иначе пожара не избежать

В-четвертых, к одному дымоходу можно присоединить лишь одну буржуйку. Для второй печки в соседнем помещении лучше проложить отдельный трубопровод по отводу дыма.

Этап #2 — выполнение замеров

На подготовительном этапе предстоит определить нужный диаметр труб и их общую длину. Сначала стоит рассчитать диаметр трубы. Правильно, если он будет в 2,7 раза больше, чем объем камеры сгорания.

Так, если буржуйка на 50 литров, то диаметр дымохода должен быть: 50*2,7=135 мм. Так, если взять трубу диаметром 100 мм, она не справится с выделяемым дымом. В результате будет слабая тяга и эффективной работы от такой буржуйки ждать бесполезно.

Также просчитать нужное количество соединительных деталей – колен, тройников и прочих комплектующих

Кроме того, предстоит измерить длину будущего трубопровода для удаления дыма. Для этого важно выбрать постоянное место нахождения буржуйки в помещении.

Затем определить, в каком месте труба будет выходить на улицу. Важный момент – в процессе отведения дыма в дымоходе, проходящем на улице, будет скапливаться конденсат. О его удалении стоит позаботиться.

Для удаления конденсата следует установить тройник, который поможет справиться с этой проблемой

Теперь предстоит измерить расстояние трубопровода на улице и не забыть, что дымоход будет подниматься, в среднем, на 1,5 метра над коньком крыши.

Также следует предусмотреть, что в процессе монтажа понадобятся колена, тройники, проходной стакан, стыковые колена, жаропрочный герметик, асбестовый шнур, трубы нужного диаметра, или сварка для соединения всех комплектующих в единую конструкцию дымохода.

Все это нужно вовремя приобрести, когда все замеры будут проведены. Наличие необходимых материалов позволит приступить к этапу монтажа дымохода для буржуйки.

Отверстие под проходной стакан также проделывается заранее. Здесь важно тщательно убрать все материалы, которые могут загореться

Еще предстоит заранее решить, где именно труба будет выходить на улицу:

• через окно;
• через стену;
• через потолок.

От этого будет зависеть, где предстоит проделать отверстие. Чаще всего трубу пускают через стену или потолок. Для обеспечения безопасности в этом месте предстоит купить специальный проходной узел – стакан. Он изготовлен и жаропрочного материала, который убережет от пожара.

Проходной стакан устанавливается в первую очередь. И лишь потом предстоит собирать конструкцию дымохода

Этап #3 — монтаж всех составляющих конструкции

Когда речь идет о буржуйке, которая работает на улице, то здесь важно взять трубу нужного диаметра, соответствующего патрубку, отходящему от буржуйки.

Дымоходную трубу нужно надеть на патрубок. Это важно, ведь если ее вставить в патрубок, то дым может просачиваться в месте соединения. Более ничего монтировать не придется – буржуйку можно использовать для приготовления или разогрева пищи.

Если речь идет об обустройстве дымохода в подсобном помещении, в гараже или теплице, то здесь порядок проведения работ будет сложнее. Сначала нужно взять отрезок трубы и тщательно зафиксировать его на дымоходном отверстии/патрубке буржуйки. Важно именно надеть трубу на этот патрубок.

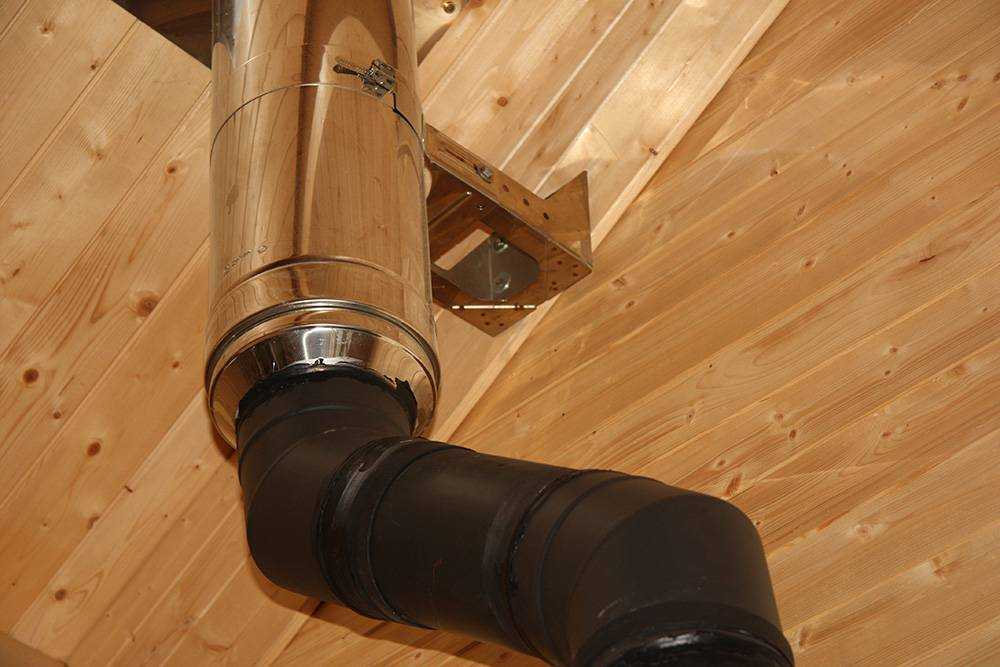

Затем предстоит удлинить трубопровод, используя колено. Цель – достигнуть стены/потолочного перекрытия. Здесь уже ждет проходной стакан, сквозь который будет проходить дымоход.

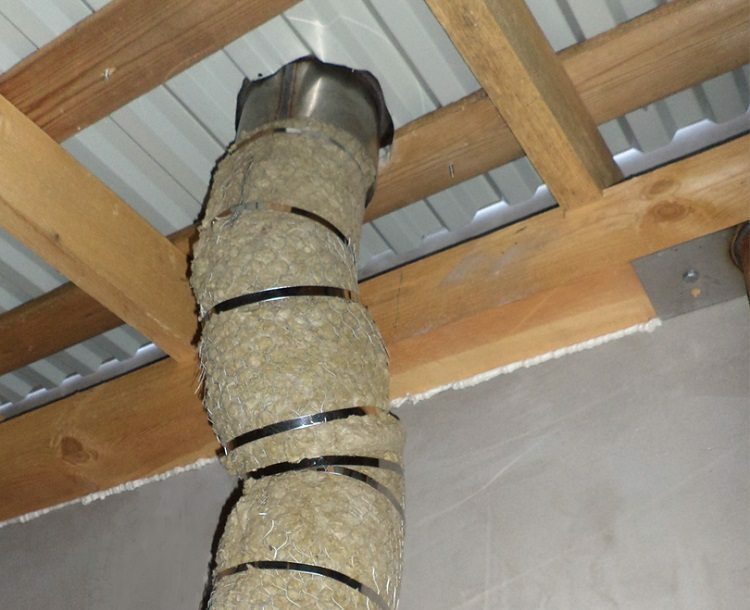

Вокруг проходного стакана нужно убрать утеплитель и прочие материалы, которые могут загореться

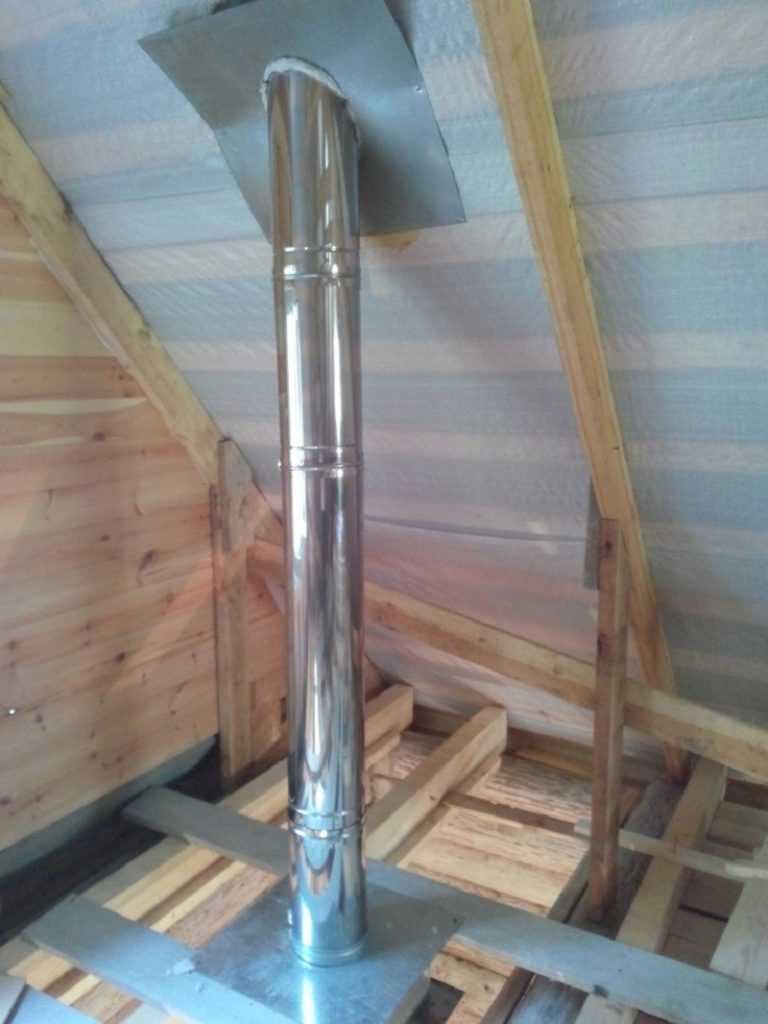

Далее трубопровод выходит в подкровельное пространство и на крышу или через стену на улицу. Здесь важно, чтобы уличная труба была утепленной. Также, когда труба выходит на улицу, нужно предусмотреть отвод конденсата. Для этого ставят тройник и делают ревизионное окно, чтобы упростить прочистку дымохода.

Важно все соединения надежно зафиксировать, выдержать расстояние до стен и прочих предметов, которые могут легко загореться.

Галерея изображений

Фото из

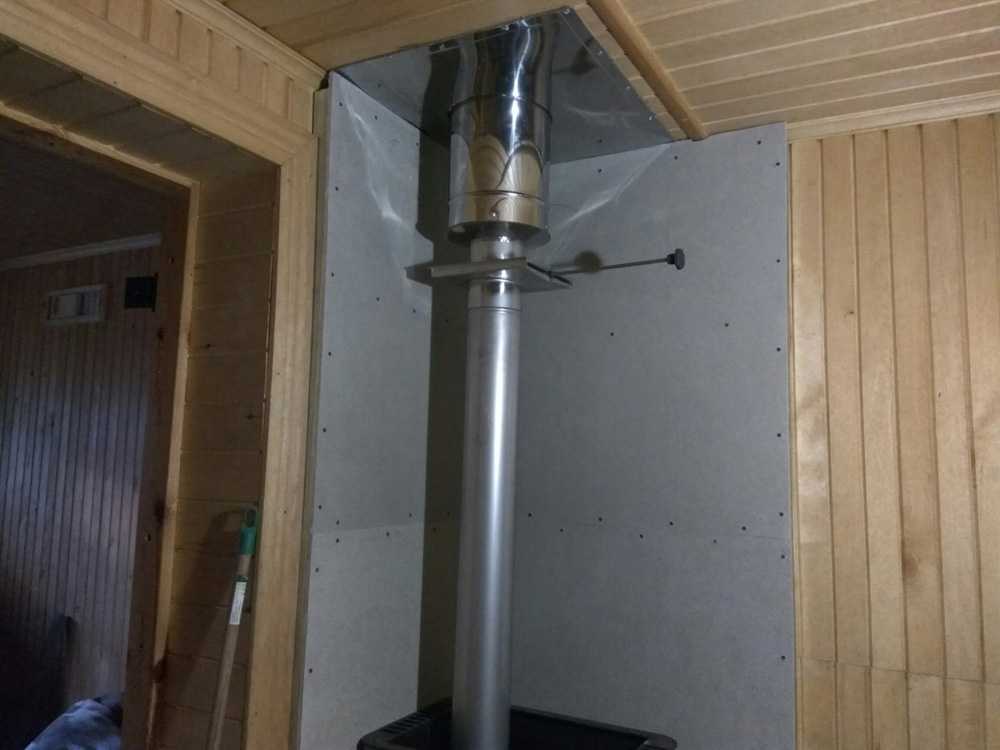

Буржуйка и дымоход должны стоять удаленно от стены, чтобы при работе печки не пострадали стены

Для изоляции можно использовать асбестовый шнур, который обладает достаточной жаропрочностью, чтобы выдержать высокую температуру

Для соединения между собой всех элементов конструкции дымохода можно использовать сварку. Главное, не прожечь дыры в трубах

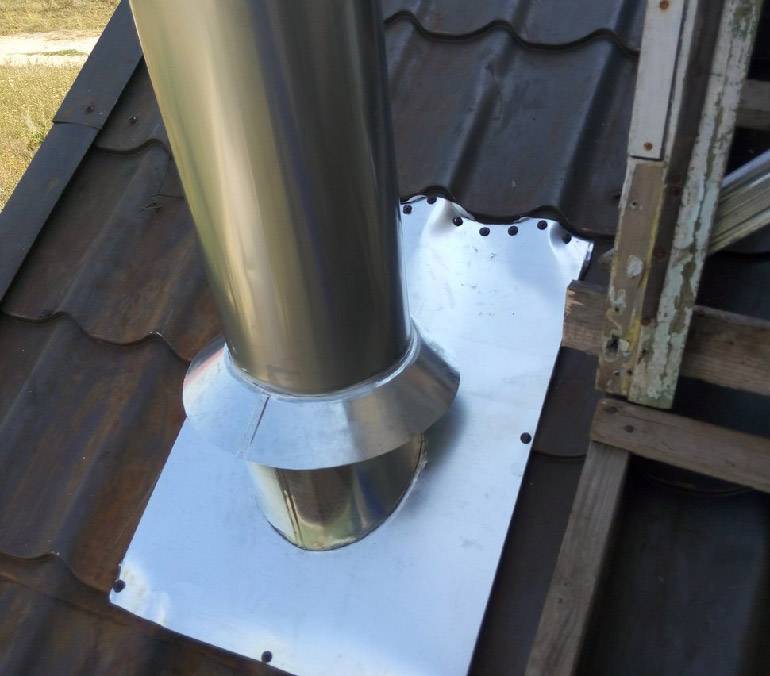

Для изоляции на крыше можно купить готовое изделие – блок-флеш. Это удобная гидроизоляция, которая защитит не только от попадания воды, но и обладает повышенным уровнем жаропрочности

Буржуйка и дымоход стоят удаленно от стены

Асбестовый шнур для изоляции

Сваркадля соединения элементов дымохода

Блок-флеш для изоляции

Использование флеш-мастера для обустройства и герметизации прохода дымовой трубы через кровлю значительно облегчает и ускоряет проведение работ:

Галерея изображений

Фото из

Шаг 1 : Установка флеш-мастера на дымоход

Шаг 2: Обеспечение полного прилегания «юбки»

Шаг 3: Герметизация линии прилегания силиконом

Шаг 4: Прикручивание флеш-мастера саморезами

Этап #4 — проверка системы

Когда все составляющие дымохода собраны и прочно соединены между собой, можно приступить к завершающему этапу – установке колпака и проверке работоспособности конструкции.

Так, из буржуйки в процессе сжигания топлива могут вылетать искры.

Часто можно увидеть искры, вылетающие из дымохода в процессе топки – от них защитит искрогаситель. Его можно сделать своими руками, соорудив юбку на обычном колпаке

В качестве можно использовать сетку с мелкими ячейками, размер которых до 5 мм. Это особенно актуально, если крыша или близлежащие сооружения выполнены из легковоспламеняющихся материалов.

Если же опасности возникновения пожара нет, то можно обойтись простым колпаком, который надевается на окончание дымохода и фиксируется там хомутом или тщательно закрепляется заклепками.

Чтобы усилить тягу, можно использовать дефлектор, выбрав один из вариантов, представленных на рынке, или собрав своими руками. Предлагаем ознакомиться с подробной инструкцией по самостоятельному изготовлению .

Колпак для дымохода буржуйки можно сделать самостоятельно, используя подручные материалы. Для этого сгодится плотный лист стали толщиной от 5 мм

Когда колпак установлен, можно приступать к проверке работоспособности всей дымоходной конструкции. Для этого нужно загрузить топливо, поджечь его и посмотреть, как оно будет гореть и как будет уходить дым.

Если он начнет просачиваться сквозь какое-либо соединение, значит там не герметично. Предстоит исправить эту проблему, используя жаропрочный герметик или сварку.

Если работы проведены качественно и все стыки герметичны, то дымоход отлично будет выводить дым. А в помещении запах дыма не появится

Особенности обслуживания дымохода

Дымоход буржуйки нуждается в обслуживании – осмотре внешнего состояния конструкции и очистке внутреннего пространства трубы. Частота обслуживания полностью зависит от материала.

Если это асбестоцементный дымоход – то его предстоит чаще прочищать. Все из-за шероховатой внутренней поверхности трубы, где с удвоенной силой накапливается сажа.

Также асбестовый дымоход, если его установили для отвода дыма из буржуйки, в скором времени может покрыться пятнами или и вовсе разорваться в процессе эксплуатации. Это приведет к дополнительным тратам – потребуется замена трубы дымохода.

Пятна, появляющиеся на асбестовой трубе, не только создают неприятное впечатление своим внешним видом, но и являются предвестниками появления неприятных запахов

Для металлического дымохода частота проведения чистки трубы в среднем составляет 1 раз в год. Также важно проводить осмотр внешнего состояния материала – вполне возможно, что некоторые участки могут прогореть.

Чтобы удалить сажу из металлической трубы, можно:

• сжечь осиновые дрова;
• обработать сжигаемые поленья специальным химическим составом, который несложно купить;
• изготовить крюк для деликатного удаления сажи.

Составы для избавления от сажи отличаются простотой в использовании. Они не требуют особых навыков – достаточно обработать дрова средством из пакетика и разжечь буржуйку, как обычно. Продукты сгорания не будут содержать вредных для здоровья примесей. Это безопасный способ прочистки металлической трубы.

Расход средства и способ его нанесения на поленья указан в инструкции производителя. Важно внимательно прочесть рекомендации и четко их выполнить

В металлической трубе, отводящей дым, сажа чаще всего накапливается на участке, проходящем горизонтально.

Опытные пользователи таких дымоходов нашли удобное решение – просверлить небольшое отверстие и соорудить крюкообразную конструкцию для удаления сажи. Таким приспособлением стенки трубы не удастся повредить, а прочистить накопившуюся гарь получится.

Крюкообразная конструкция проста в изготовлении, да и применять ее довольно удобно. Чаще всего это участок трубопровода, находящийся на улице

Тщательный осмотр внешнего состояния дымохода позволит вовремя диагностировать потребность в замене того или иного участка. Не стоит пренебрегать этой мерой – ведь сквозь дыры в дымоходе дым будет идти в помещение, а дальнейшая эксплуатация отопительного прибора станет невозможна.

Регулярная очистка внутренних стенок от сажи поможет продлить срок службы трубопровода, отводящего дым. Да и тяга всегда будет на нужном уровне, что положительно влияет на эффективность работы буржуйки.

На нашем сайте есть также другие статьи, содержащие подробную информации о лучших методах очистки дымохода и рекомендации по выбору средства для чистки. Предлагаем вам ознакомиться с ними:

Выводы и полезное видео по теме

Тонкости самостоятельной сборки дымоходной конструкции показаны в видео ролике:

Если тяга в дымоходе слишком сильная, можно соорудить приспособление для ее регулировки. Как это сделать показано в видео:

Неопытные мастера часто допускают ошибки при монтаже дымохода. О наиболее распространенных проблемах рассказывает видео ролик:

Если присутствует проблема с выходом дыма в помещение, то ее можно быстро и просто решить. В видео продемонстрировано, как это сделать:

Для обслуживания металлического дымохода буржуйки можно использовать простой метод деликатной физической очистки:

Сделать дымоход для буржуйки несложно, если к заданию подойти ответственно и все делать правильно. Только в таком случае компактная печка будет служить долгое время, не требуя дополнительного внимания к себе.

Да и качество ее работы будет постоянно радовать, главное – своевременно выполнять прочистку дымохода от сажи и прочих продуктов горения.

Вы пользуетесь буржуйкой, оснащенной самодельным дымоходом? Поделитесь своим опытом сборки и фото готового дымохода в блоке комментариев. Расскажите какой материал вы использовали для дымоходной трубы и насколько сложной оказалась для вас задача по изготовлению дымохода.

Установка дымохода своими руками — инструкция и видео!

Дымоход при организации систем отопления играет три основных функции. Все они могут быть достигнуты при установка дымохода своими руками. Совсем не важно, от каких именно продуктов горения будет поступать дым, будет ли это дровяной или газовый котел, если сделать всё правильно — вы получите универсальную рабочую систему выведения дыма из жилых помещений. Описанный принцип абсолютно одинаково подходит к организации дымохода в доме, бане, на даче или в гараже.

установка дымохода своими руками

Содержание

• Основные функции дымохода
• Основные типы дымоходов
• Инструменты, необходимые для устройства дымохода
  • Что нужно помнить при монтаже дымохода своими руками
• Как устанавливать дымоходы из нержавейки или чугуна
  • Этапы установки дымоходов
  • Правильная установка сэндвич дымохода своими руками
  • Монтаж наружного дымохода
• Дымоход из сэндвич-труб: установка своими руками — обучающее видео

Основные функции дымохода

• Прежде всего, дымоход предназначен для удаления продуктов сгорания, которые крайне вредны, а зачастую и губительны для организма обитателей вашего жилища.
• Кроме того, дымоход должен обладать и изолирующими свойствами и предохранять строительные конструкции перекрытий и крыши от возгорания.
• И, наконец – красивый дымоход несет на себе и эстетическую функцию и украшает крышу вашего дома.

Вы вполне можете провести монтаж дымохода самостоятельно, следуя простым инструкциям.

Основные типы дымоходов

В зависимости от материала изготовления дымоходные системы могут подразделяться на сделанные из металла различных типов (например, чугунные или из нержавеющей стали), кирпичные и керамические. Современный дымоход может изготавливаться из композитных материалов и иметь многослойную структуру.

Вы можете выбрать ту модификацию дымохода, которая наиболее точно будет соответствовать вашему зданию.

Так, например, самый дешевый вариант – металлический дымоход наиболее оптимально подойдет для обустройства систем отопления котельных или бань, то есть нежилых помещений. Однако, такой экономичный подход вряд ли целесообразно использовать в жилище. Металлическая конструкция имеет плохую герметизацию стыков, вследствие чего вы не сможете избавиться от проникновения дыма в помещении. Также металл имеет не самый привлекательный срок службы, так как он чрезвычайно неустойчив к воздействию атмосферной влаги.

Труба, состоящая из композиционных многослойных материалов более надежна и устойчива к старению. Но между слоями такой трубы размещается теплоизоляционный пожароустойчивый материал. Вследствие неоправданной экономии многие производители размещают в промежуточном слое некачественный изолятор, который, через некоторое время может начать осыпаться. Так что при покупке такой трубы внимательно следите за репутацией производителя.

Самым дешевым вариантом является строительство дымохода из тонкостенного нержавеющего металла. Небольшой вес такой трубы позволяет фиксировать ее в сооружении даже с помощью минимального количества крепежного материала. Также труба из нержавеющего металла очень легко обрабатывается – ее можно резать обычными ножницами по металлу.

внешний дымоход

Керамический дымоход очень сложен в устройстве, так как его монтаж может производиться только вместе с всем домом. В связи с этим его чрезвычайно редко используют, ведь для того, чтобы построить его в готовом жилище , строительной бригаде нужно будет произвести демонтаж части перекрытий.

Инструменты, необходимые для устройства дымохода

Для того, чтобы своими руками установить дымоход в вашем жилище, вам придется запастись следующим минимальным набором инструментов:

• болгарку для разрезания металла и дрель для сверления отверстий
• шпатель, стамеску и кельму
• шуруповерт, желательно с шестигранными насадками и лобзик, можно электрический,
• небольшой молоток и крестовую отвертку,
• защитные перчатки и очки

Что нужно помнить при монтаже дымохода своими руками

По способу строительства дымоходы можно разделить на внутренние или наружные. Рассмотрим подробнее, в каком случае нужно выбирать тот или иной вариант.

Так, внутреннюю конструкцию дымохода можно применять для строительства отопительных систем на основе котлов обогрева или каминов. Такие системы обычно устанавливаются внутри стен. После монтажа такие дымоходы закрываются в толще стены и декорируются. В качестве преимущества можно отметить, что такая система не подвержена конденсированию влаги и хорошо защищена от влияния атмосферной влаги.

Однако, продукты сгорания, проходящие через дымоход имеют большую температуру. Следовательно, участки стен, проходящие рядом с внутренними дымоходами сильно нагреваются и могут загореться. Таким образом, внутренние дымоходы не рекомендуется устраивать в стенах, построенных из легковоспламеняющихся материалов. Также такие системы не рекомендуются для мощных котлов, имеющих большой поток горячих продуктов сгорания.

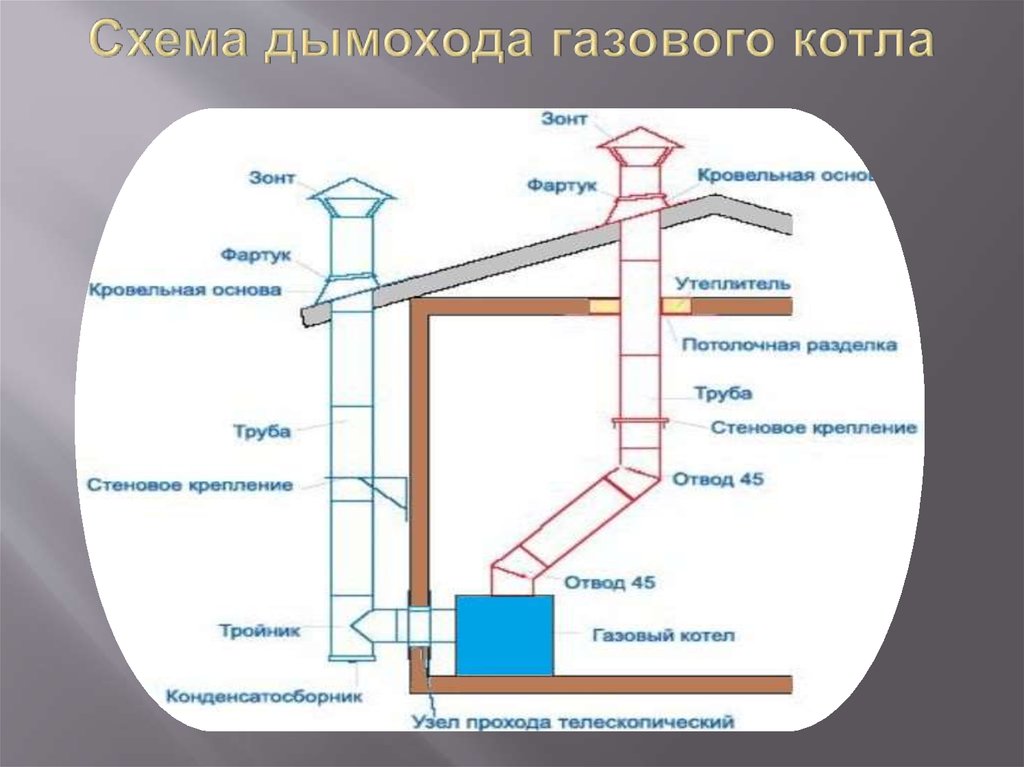

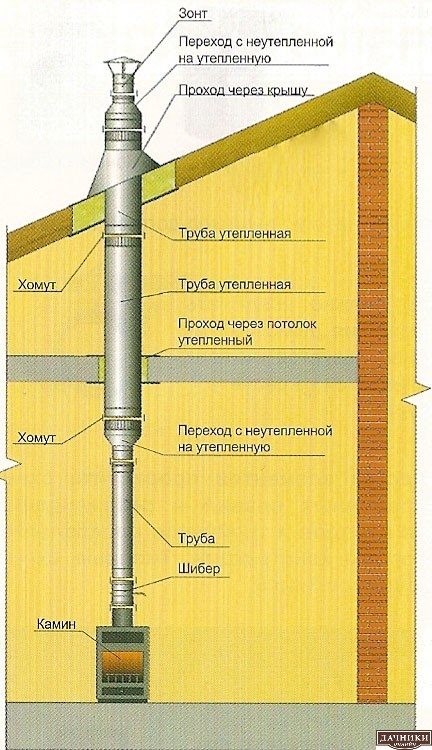

составные части дымохода

Внешний дымоход рекомендуется устанавливать для промышленных и просто больших отопительных систем. Обычно они устраиваются в том случае, если площадь отапливаемого помещения превышает 500 кв. метров. Также такой дымоход можно установить, если монтаж внутреннего дымохода сопряжен со значительными затруднениями. Так, в здании с бетонными стенами и перекрытием легче пробить плиту между этажами, чем долбить канал в стене.

Как устанавливать дымоходы из нержавейки или чугуна

Самым дешевым и простым способом устройства дымохода станет монтаж металлической трубы. Вся установка делится на несколько последовательных этапов:

1. Сначала вы готовите канал под дымовую трубу.
2. Затем вы собственно устанавливаете дымоход.
3. И на заключительном этапе вы монтируете вокруг трубы изоляцию.

Канал под дымовую металлическую трубу должен примерно в полтора раза превышать ее диаметр. В этом случае у вас останется пространство для изоляции.

монтаж дымохода из нержавейки

Собственно металлический дымоход состоит из следующих составных частей: металлической трубы, переходников для монтажа колет, оголовка и конденсатора. В ряде конструкций дымоходом устанавливается шибер – узел, увеличивающий тягу в системе.

Этапы установки дымоходов

На начальном этапе установки дымохода вам необходимо подогнать трубы по длине. Далее получившуюся конструкцию размещает в заблаговременно подготовленном канале. После этого с системе подключается конденсатор и сам отопительный прибор (печка или котел). На финальном этапе устанавливается оголовок.

Для того, чтобы жестко зафиксировать трубу, ее необходимо крепить к стене не реже, чем через каждые полтора метра.

При монтаже стальных и чугунных труб необходимо предусмотреть качественную теплоизоляцию дымохода. Только в этом случае вы сможете избежать возгорания перекрытий и прилегающих к ним конструкций из-за внезапно прохудившейся трубы. Для изоляции металлического дымохода лучше всего применить классический способ – огнеупорную глину. Но в крайнем случае можно использовать и специальную огнеупорную пену.

Также с помощью глины можно произвести и декорирование мест стыков дымохода из металлической трубы с перекрытиями и крышей.

стык металлического дымохода с перекрытием

Если вы используете металлическую трубу, то ее необходимо фиксировать к перекрытию и стенам крепежными элементами уже через каждые полметра. Вызвано это большим весом таких труб дымохода. Кроме того, посадочные отверстия выполняются шире – примерно на два диаметра трубы.

Чугунная труба прослужит в качестве дымохода дольше, но ее монтаж сопряжен с определенными трудностями. Так резать такую трубу можно только с помощью болгарки.

Правильная установка сэндвич дымохода своими руками

Сэндвич-дымоходы, изготовленные из нескольких материалом идут на смену обычным металлическим трубам. Многослойная конструкция позволяет качественно изолировать перекрытия от нагревания продуктами сгорания печи. При установке такого дымохода не требуется дополнительная изоляция, вследствие чего посадочные отверстия можно делать практически равными диаметру трубы.

При монтаже металлических труб они входят друг в друга как матрешки и для соединения колен труды не требуется дополнительной фиксации. В дымоходах-сэндвичах колена трубы необходимо соединять между собой при помощи специального строительного клея. Кроме фиксации колен, строительный клей также предотвращает проникновение дыма в помещения.

Сэндвич-трубы очень чувствительны к образованию конденсата из атмосферной влаги, поэтому их не рекомендуется использовать при монтаже наружных дымоходов. Внутри же здания такая труба может прослужить до 70 лет.

Монтаж наружного дымохода

Самым оптимальным материалом для изготовления наружного печного дымохода будет труба, изготовленная из нержавеющего металла. Она немного весит и хорошо обрабатывается самыми простыми инструментами.

монтаж наружного дымохода

Для того, чтобы смонтировать наружный дымоход из нержавеющей трубы проведите следующие работы:

• Пробейте в прилегающей к котлу трубе отверстие. Оно должно распологаться не ниже, чем в полуметре от верхней части котла.
• Разместите на наружной стене крепежные элементы в метре друг от друга.
• Подсоедините входную часть дымохода к отопительному прибору.
• Выведите изогнутое колено трубы из помещения.
• Смонтируйте конденсатор.
• Зафиксируйте трубу на стене.
• Установите оголовок и защиту дымохода.

Дымоход из сэндвич-труб: установка своими руками — обучающее видео

Как закрыть дымоход своими руками

Если в вашем доме нет колпака для дымохода, вы, вероятно, захотите его установить. Крышки дымоходов отводят дождевую воду из дымохода, не пропускают животных и содержат тлеющие угли от дровяных печей или каминов. Прежде чем научиться закрывать дымоход, вы должны сначала решить, удобно ли вам работать на крыше. После этого направления меняются в зависимости от формы и количества ваших дымоходов.

Инструкции по закрытию дымохода

1. Соблюдая надлежащие меры предосторожности, установите лестницу для доступа на крышу.
2. Определите, есть ли у вас дымоход с одним или несколькими дымоходами.

Для установок с одним дымоходом:

1. Измерьте дымоход.
   1. Для квадратного или прямоугольного дымохода измерьте ширину и длину.
   2. Для круглого дымохода измерьте диаметр.
2. Выберите заглушку дымохода, подходящую к дымоходу.
   1. Размеры колпачка могут превышать размеры дымохода на 1 дюйм, но все равно подходят.
   Лучшим вариантом считаются дымоходы из оцинкованного металла
   2. .
3. Наденьте колпачок на дымоход или вставьте в дымоход в зависимости от конструкции колпачка.
4. Оставьте не менее 6 дюймов свободного пространства между верхней частью колпачка и краем дымохода.
5. Крышка должна быть с саморезами.
6. Вставьте винты в отверстия на крышке и затяните отверткой.
7. Убедитесь, что крышка дымохода плотно установлена ​​и не смещается.

Для установок с несколькими дымоходами:

1. Измерьте общую ширину и высоту дымоходов.
   1. Выберите высоту самого высокого дымохода и ширину самого широкого дымохода.
   2. Эти размеры необходимы для того, чтобы вы купили заглушку, подходящую ко всем дымоходам вместе.
2. Измерьте ширину и длину свода дымохода, представляющего собой каменную плиту вокруг дымоходов.
3. Выберите колпачок, который соответствует короне, закрывает все дымоходы и оставляет не менее 5 дюймов между ним и самым высоким дымоходом.
4. Очистить коронку от мусора щеткой.
5. Установите на дрель сверло по каменной кладке, диаметр которого на 1/8 дюйма меньше, чем у шурупов.
6. Просверлите направляющие отверстия в коронке на одном уровне с отверстиями в крышке.
7. Нанесите волнистый валик герметика по краю короны.
8. Наденьте колпачок на заводную головку так, чтобы отверстия совпадали с направляющими отверстиями.
9. Плотно закрепите винтами.
10. Убедитесь, что установка надежно закреплена со всех сторон.

Инструменты и материалы

• Рулетка
• Лестница
• Отвертка
• Электродрель с насадкой по камню
• Щетка с жесткой щетиной
• Пистолет для герметика

Осмотр крышки дымохода PJ Fitzpatrick

Любое растрескивание и отслоение облицовки дымохода в конечном итоге приведет к протечке, которая может проникнуть через крышу. Если вы заметили какие-либо проблемы с миганием при выполнении шагов по установке крышки дымохода, позвоните PJ Fitzpatrick. Мы можем проверить и отремонтировать вашу крышу и дымоход. Свяжитесь с нами для оценки сегодня.

Нужна помощь с этим проектом?

У нас есть обученные специалисты, которые могут помочь. Свяжитесь с нами сегодня. 1-877-246-4354

Получить предварительную оценку

Пошаговое руководство: установка облицовки дымохода

Вы должны убедиться, что ваш дымоход максимально безопасен. Это означает, что вам необходимо установить дымоход в вашем блоке, если его еще нет. В этой статье у нас много информации, поэтому мы начнем с того, как установить вкладыш для дымохода.

Что такое дымоход?

Вкладыш для дымохода представляет собой трубу (обычно сделанную из глины, керамики или металла), которая устанавливается внутри дымохода и предназначена для отвода всех продуктов сгорания во внешнюю среду.

Это очень помогает поддерживать безопасную и приятную работу дымохода. Лайнер достигает этого несколькими ключевыми способами. Во-первых, это предотвращает неправильную передачу тепла; без вкладыша деревянный каркас вокруг дымохода далеко чаще загорается.

Во-вторых, предотвращает разрушение самой конструкции дымохода из-за побочных продуктов процесса горения. Наконец, использование соответствующей конфигурации футеровки повышает эффективность любого устройства, которое вы используете на дымоходе.

Как установить облицовку дымохода

Мы делаем все возможное, чтобы предоставить вам полезную информацию в максимально упрощенном виде. При этом это довольно сложный и сложный процесс — он потребует определенных усилий, но определенно стоит того для тех, кто хочет выполнить этот тип установки. Однако лучше оставить это профессионалам.

1. Проверка дымохода

Во-первых, вам нужно проверить дымоход. Используйте фонарик, чтобы заглянуть в него и изучить любые изгибы или ограничения, которые могут затруднить протягивание вкладыша.

2. Подходящий диаметр футеровки и размеры

Далее вам необходимо подтвердить надлежащий диаметр используемой футеровки. Если у вас есть дровяная печь или топка, проконсультируйтесь по этому поводу с производителем. Если у вас есть открытый камин, вы можете найти онлайн-калькуляторы, которые помогут вам определить подходящий вариант — мы рекомендуем тот, который находится здесь.

Теперь измерьте длину лайнера. Измерьте расстояние от вершины венца дымохода до того места, где должна заканчиваться заделка – добавьте дополнительные 12 дюймов, чтобы получить запас.

3. Купите вкладыш для дымохода

Пришло время купить вкладыш, используя размеры и характеристики, которые вы определили выше. Существует несколько различных вариантов, но для целей этой статьи мы будем использовать гибкий стальной лайнер — лайнер должен поставляться в комплекте со всем необходимым для выполнения установки.

4. Выровняйте вкладыш и нанесите изоляцию

Выровняйте вкладыш на ровной поверхности, затем подсоедините нижний соединитель к нижней части вкладыша, а затем прикрепите хомут шланга к соединителю с помощью гаечного ключа.

Затем определите, будете ли вы использовать изоляционное покрытие или заливаемую изоляцию; хорошее эмпирическое правило — использовать одеяло, если зазор между вкладышем и дымоходом составляет 2 дюйма или больше.

Если вы двигаетесь вперед с одеялом, измерьте окружность нижнего края, умножьте полученное значение на 3,14, а затем добавьте 1 дюйм излишка – теперь обрежьте одеяло, чтобы оно соответствовало этому расчету.

Возьмите этот утеплитель, одеяло, положите его на землю фольгой вниз, поместите на него подкладку по центру, а затем оберните утеплителем. Обязательно оставьте нахлест не менее 1 дюйма, чтобы вы могли заклеить лентой.

5. Используйте аэрозольный клей, ленту из фольги и хомут для шланга

Используйте аэрозольный клей, чтобы прикрепить изоляцию к гильзе, разделив ее на 12-дюймовые сегменты, и используйте ленту из фольги для герметизации швов. Делайте это до тех пор, пока лайнер не будет полностью завернут. Заклейте длинный вертикальный шов одним длинным куском ленты из фольги. Раскатайте проволочную сетку, входящую в комплект, и покройте весь вкладыш (включая нижний разъем).

Внизу на нижнем соединителе используйте хомут для шланга, чтобы удерживать сетку на месте, идите и натяните сетку вверху, а затем используйте другой хомут для шланга, чтобы закрепить ее на месте; используйте ножницы, чтобы отрезать любую лишнюю сетку, которая проходит мимо этого.

6. Прикрепите веревку и садитесь на лодку

На этом этапе сделайте быстрый обзор того, как протянуть конкретный вкладыш через дымоход; это будет несколько варьироваться в зависимости от производителя/бренда, поэтому внимательно ознакомьтесь с руководством. В ваш комплект должна входить веревка — прикрепите ее к тянущему конусу или нижнему соединителю (в зависимости от того, какой именно вкладыш вы приобрели).

Заберитесь на крышу у дымохода и попросите кого-нибудь помочь вам подать трубу — тогда им нужно будет расположиться у основания дымохода внутри. Бросьте веревку в дымоход и позвольте вашему партнеру схватить ее.

7. Разместите нижний соединитель

Затем поместите нижний соединитель по центру полости дымохода и медленно направляйте его вниз, пока ваш напарник ведет веревку снизу – делайте все возможное, чтобы избежать ловушек или зацепов.

Первоначальная установка будет завершена, как только нижний соединитель достигнет подходящей высоты для вашего дымохода. Затем вы можете использовать ножницы, чтобы отрезать лишнее в верхней части, просто убедитесь, что вы оставили 4 дюйма за вершиной дымохода.

8. Герметизация свода дымохода

Попросите вашего напарника удерживать вкладыш по центру, а затем загерметизировать свод дымохода силиконовым герметиком – поместите верхнюю пластину поверх вкладыша и прижмите ее к герметику, чтобы создать хорошее уплотнение. Закрепите быстроразъемный хомут вокруг гильзы – сделайте это плотно и вверните конические винты в просверленные отверстия.

9. Прикрепите разъем к вкладышу и подсоедините тройник

Теперь прикрепите разъем прибора к вкладышу и нижней точке соединения.
