Мелкозаглубленный ленточный фундамент своими руками

Для начала на площадке выкапывается траншея, глубина которой составляет 0,5-0,7 м. На боковые откосы крепится гидроизоляционный материал, в качестве которого можно использовать полиэтилен, толь или пергамин. Гидроизоляция в последствии будет защищать песчаную подушку от заиливания и пучения. Далее траншея засыпается крупным песком, который формирует песчаную подушку. Песок засыпается, выравнивается и трамбуется слоями в 0,2-0,3 м, на него сверху укладывается еще один слой гидроизоляции и монтируется опалубка.

Для изготовления опалубки можно использовать обыкновенные деревянные доски, главное, чтобы они были достаточно прочными. Перед заливкой бетона на дно траншеи укладывается арматура (4 прутка диаметром 12 мм). Прутья между собой не свариваются. На них заливается бетон и, пока он не застыл полностью, сверху на него укладывается верхняя арматура. После высыхания бетона фундамент готов.

Особенности технологии создания мелкозагубленного ленточного фундамента

Важной отличительной особенностью выполнения такого рода основания для создания дома становится достаточно простая технология выполнения работ:

• Фундамент является рамкой в виде монолитной ленты из железобетона, очерчивающей периметр создаваемого строения.
• Используется в качестве основания для выполнения строительства зданий в 2-3 этажа из кирпича, бруса, дерева или бетона
• Отличается доступной стоимостью и минимальным объемом необходимых для выполнения работ
• Позволяет проводить работы без использования специализированной техники
• Дает возможность строительства здания с подвалом

Важной особенностью того, как сделать мелкозаглубленный ленточный фундамент своими руками, становится проведение всех работ только в теплое время года. Выполнить основание для дома этого типа в холодное время года невозможно.

Где использовать

Мелкозаглубленный ленточный фундамент пригоден для установки домов с площадью до 100 м2 и высотой не более, чем в 2 этажа

Мелкозаглубленный ленточный фундамент пригоден для установки:

• Домов с площадью до 100 м2 и высотой не более, чем в 2 этажа;
• Срубов бань;
• Хозяйственных и декоративных построек.

Такой тип заложения основы дома особенно интересен в случаях, когда речь идет о строительстве в местности с пучинистыми грунтами.

Пучинистыми принято называть глинистые или песочные влажные грунты, почва которых напитывается водой. При замерзании вода превращается в лед. Когда происходит процесс таяния, вода расширяется и начинает сминать все, что встречается у нее на пути. Раньше боролись с пучинистыми грунтами, зарывая конструкцию ниже глубины промерзания земли, а это примерно 1-2 метра в зависимости от местности, например в Сибири такая глубина уходит в землю более чем на 2 метра, в Подмосковье – на 1,5 м.

Характеристики – конструктивный принцип действия

Мелкозаглубленный ленточный фундамент или просто МЗЛФ по способу укладки похож на своего собрата, однако имеет важные отличия:

Главная особенность мелкозаглубленного ленточного фундамента заключается в том, что он дает возможность нивелировать морозное пучение грунта. Это связано с тем, что несмотря на общую жесткость конструкции МЗЛФ, вместе с весом всего строения, движется вверх-вниз в зависимости от времени года. Поскольку фундамент углублен не сильно, а смещается равномерно, то, следовательно, он не разрушается от таких колебаний.

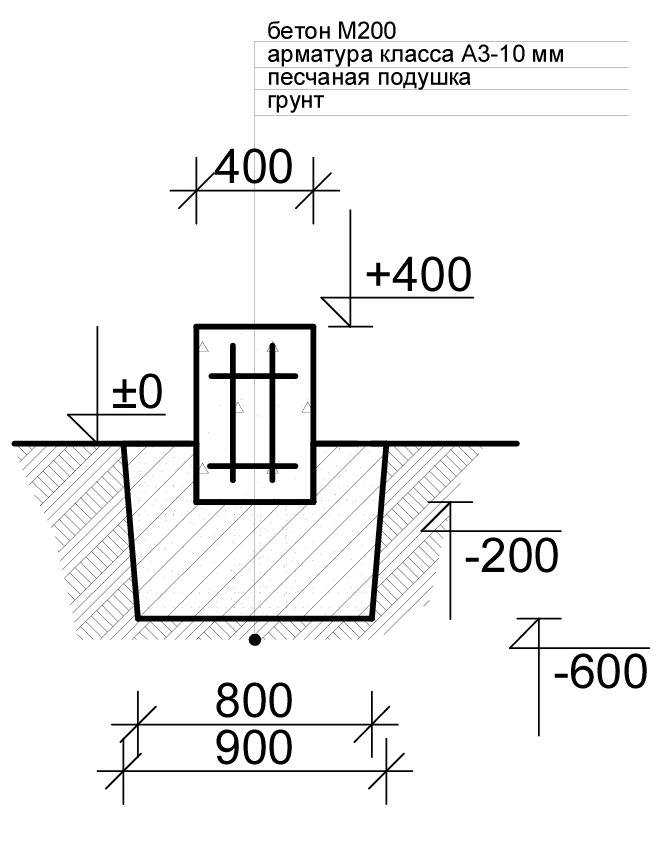

Схема устройства мелкозаглубленного ленточного фундамента

Мелкозаглубленный ленточный фундамент – схема

1. Песчано-гравийная подушка
2. Лента фундамента
3. Слой гидроизоляции
4. Вертикальная (или обмазочная) гидроизоляция
5. Арматура (диаметр 12)
6. Арматура (диаметр
7. Цоколь
8. Стена

Устройство и типы

По глубине залегания ленточные фундаменты бывают мелкого и глубокого залегания. Мелкозаглубленные могут применяться на спокойных, непучнистых грунтах с хорошей несущей способностью под постройки небольшой массы — из древесины и возведенные по каркасной технологии.

В этом случае лента должна на 10-15 см уходить в твердый слой, который располагается под плодородным. В то же время по нормативам она не может быть менее 60 см.

Типы ленточных фундаментов по глубине заглубления

Монолитные ленточные фундаменты глубокого заложения делают под тяжелые, массивные дома. В общем случае опускают их на 10-15 см ниже уровня промерзания грунтов для данного региона. При этом подошва должна опираться на слой с хорошей несущей способностью. Если это не так, приходится углубляться ниже. Например, если уровень промерзания грунтов 1,2 м, а плодородный слой заканчивается на отметке 1,4 м, то приходится опускаться ниже 1,4 м.

С опалубкой или без

Вообще,  технология возведения монолитного ленточного фундамента предусматривает установку опалубки. Это конструкции из щитов, которая придает форму бетону и не дает ему растекаться. Понятное дело, что опалубка — это дополнительные расходы на материалы, а также дополнительное время на ее сборку и установку.

Опалубка — конструкция из досок или фанеры, которая придает фундаменту форму

Иногда в целях экономии, на хороших грунтах котлован под фундамент роют ровно по разметке — на нужную ширину и глубину. И в эти ямы  заливают бетон без опалубки. Такая технология не может гарантировать требуемую степень надежности,  результат спрогнозировать невозможно.  Дело в том, что для набора нормальной прочности бетону необходимо определенное количество воды. Без опалубки вода хоть и немного, но впитывается в грунт, что может сказаться на качестве самого бетонного камня.  В самом худшем случае он может крошится.

Из положения выходят, расстелив в траншее полиэтиленовую пленку. Но по ней потом ходят — армирование делать нужно. И прутья, и сапоги не один раз повреждают пленку. В результате влага все равно уходит.

Фундамент без опалубки — рискованная затея

В некоторых случаях такие фундаменты могут отстоять какое-то количество лет без проблем. Но рано или поздно, появляются трещины или бетон начинает крошиться. Вторая сложность работы с таким фундаментом — его далеко не идеальная геометрия. Для того чтобы снизить теплопотери, фундамент утепляют, причем чаще всего плитами пенопласта или экструдированного пенополистирола. Попробуйте наклеить их на неровную поверхность. Такая же ситуация с пароизоляцией: пленку очень сложно (практически невозможно) приклеить на неровный, пористый бетон с вкраплениями грунта. Оправдан или нет такой подход — решать вам,  но рекомендовать такой фундамент можно только под забор или сарай.

Отрицательные моменты

Мелкозаглубленный фундамент уместно использовать:

• на твердом грунте;
• при низком уровне подземных вод.

При высокой степени пучинистости почвы основание подвергается сильным нагрузкам, что приводит к деформации или разрушению. Поэтому ленточный мелкозаглубленный фундамент используется для легких сооружений.

Проблема воздействия пучинистой почвы решается путем создания отсыпки из песка и обустройством дренажной системы. Но это увеличивает затраты на возведение фундамента.

Нельзя оставлять мелкозаглубленное основание на зиму без нагрузки. Из-за этого сроки строительства всего сооружения сжимаются до 5 месяцев.

Плюсы и минусы

К достоинствам мелкозаглубленной ленты принято относить:

• Надежность и прочность основания.
• Уменьшенные объемы трудозатрат, в частности — земляных работ.
• Расход стройматериалов уменьшается почти в три раза.
• Возможность выполнения всех работ своими руками.

Присутствуют и недостатки:

• Существуют ограничения по весу и количеству этажей постройки.
• Необходимо обустраивать дренажную систему, особенно при строительстве на пучинистых грунтах.
• Перед строительством необходимо произвести тщательное обследование геологической обстановки на участке.

Зависимость от типа грунта свойственна практически всем типам фундаментов, поэтому к серьезным минусам следует относить только неспособность нести тяжелые и крупные здания.

Виды фундамента мелкого заглубления

Блоки крепятся на цементную смесь

Такое основание имеет большое количество разновидностей. В зависимости от его вида отличается и работа по его созданию. Существуют такие типы:

• ленточный монолитный мелкозаглубленный базис. Заливается сразу после подготовительных работ, по итогу образуется бесшовное покрытие;
• ленточный блочный фундамент. Блоки могут приобретаться в готовом виде или изготавливаться самостоятельно, на стройплощадке они лишь собираются. Для крепления применяется цементная смесь;
• фундамент из блоков ФБС. Конструкция базиса и уровень заложения отличатся от других видов. Имеет увеличенную прочность и качество, но и стоимость его будет выше, за счет необходимости приобретать дополнительные материалы.

Каждая разновидность имеет свои сильные и слабые стороны. Но срок эксплуатации 1 вида практически в 3 раза превышает блочный тип, поэтому вариант с монолитным основанием является более предпочтительным.

Как рассчитать нагрузку на ленточный мелкозаглубленный фундамент

Прежде всего, следует учесть:

• конструктивные особенности строения;
• высоту здания;
• планируемое количество этажей;
• материалов, из которого будут возводиться стены;
• вес покрытий;

Совет. В целом, всю нагрузку можно поделить на постоянную (рассчитывается до начала строительства) и переменную. Последняя зависит от количества жителей, веса мебели и т.п.

• глубина траншеи;
• толщина подушки;
• параметры ленты фундамента;
• качество бетона.

Можно дополнительно воспользоваться калькулятором расчета фундамента

Расчет мелкозаглубленного ленточного фундамента

Расчёт параметров данного вида фундамента обладает некоторыми особенностями. Необходимо их учитывать в обязательном порядке.

Рекомендуемая ширина мелкозаглубленного ленточного фундамента составляет не менее 25 см для не тяжёлых садовых построек — дровяных сараев, бань и других хозяйственных зданий. Если же требуется залить фундамент для более тяжёлых построек, например для дачного домика или чего-то более габаритного, то ширина мелкозаглубленного фундамента не должна составлять менее 30–40 см.

Ещё одно условие — ширина фундамента ни в коем случае не должна быть меньше стены, опирающейся на него.

Существует общеприменимая методика для расчёта минимальной допустимой ширины фундамента рассматриваемого типа. Основывается она на том, что величина предельно допустимой нагрузки на квадрат площади лежащего под основанием фундамента грунтом должна быть меньше расчётного сопротивления основания (несущей способности). Разница между величиной сопротивления деформации грунта и нагрузкой дома, которую он оказывает на фундамент, должна быть минимум на 35% больше в пользу сопротивляемости деформации грунта.

Для определения заглубленности и ширины монолитного ленточного фундамента следует обращаться к специальным строительным нормам и правилам. Они точно регламентируют эти параметры, а также марку бетона, толщину армирующих прутов и многое другое.

Глубина заложения

Отдельно стоит рассмотреть требования к глубине заложения фундамента. Для всех типов оснований высота зависит от следующих факторов:

1. Глубина промерзания грунта или климатические условия местности. Здесь подошва должна быть ниже слоя промерзающей почвы. Иногда предпринимаются специальные меры для исключения морозного пучения грунта.
2. Наличие в доме подвала. Если решено обустроить подвальное помещение, то потребуется соорудить высокий цоколь. Он сможет обеспечить необходимую высоту МЗФ.
3. Уровень грунтовых вод. Подземные воды располагаются на достаточно большой глубине. Основные проблемы могут возникнуть при проектировании системы. Важно, чтобы они находились на 50 см ниже подошвы основания.

Важно понимать, что невозможно расположить фундаменты неглубокого заложения с полным соблюдением требований по глубине опирания. Поэтому требуются дополнительные меры. Они указаны специалистами при проектировании основания.

В большинстве регионах допустима величина в 0.5 м. Но дополнительно требуется выполнить утепление, теплую отмостку и песчаную подушку.

Предварительное определение параметров фундамента

Рисунок 1. Карта нормативной глубины промерзания грунта.

Конечной целью вычислений является определение размеров мелкозаглубленного ленточного фундамента. При расчете они принимаются приблизительно с учетом следующих факторов:

• глубина промерзания почвы;
• тип фундаментной конструкции — монолитный, блочный;
• используемый материал для возведения фундамента;
• степень заглубления, зависящая от характера грунта;
• расположение грунтовых вод от поверхности.

Для предварительного задания размеров фундамента мелкого заложения обязательно создание эскиза конструкции. Глубина заложения проектируемого фундамента принимается в зависимости от глубины, на которую промерзает грунт в зимнее время. Соотношение первого и второго параметров при слабопучинистых грунтах следующее:

• не менее 0, 5м — при промерзании на 1 м;
• не менее 0,75 м — при промерзании до 1,5 м;
• от 1 м — при промерзании на 1,5-2,5 м.

Глубину промерзания грунта можно определить по рис. 1. Используемая для расчета толщина рассчитываемого фундамента зависит от свойств грунта и принимается не менее 300 мм.

Используя данные проекта бани и табличные рекомендации СНиП, принимаем расчетные геометрические размеры ленты или фундамента из блоков: ширину Н, длину L и высоту В. Объем бетонной конструкции получаем умножением этих величин — V=L×H×B. Умножив полученное значение на удельный вес материала фундамента, получаем общий вес сооружения Р=V×Y.

Дальнейшее проектирование мелкозаглубленного фундамента будет сводиться к определению ширины подошвы ленты. От этого параметра будет зависеть удельное давление здания на грунт и, следственно, достаточность площади подошвы для работоспособности бетонного основания. Переменным значением параметра служит ширина подошвы ленты, которую определим, проведя окончательный расчет фундамента.

Тонкости которые нужно учесть

При строительстве МЗФ учитывайте, что оставлять ленту на зимний период ненагруженной нельзя, поскольку малейшие выталкивающие воздействия на фундамент, неуравновешенный массой здания, приведут к его деформации.

Также потребуется позаботится о гидроизоляции фундамента, поскольку лента размещена в поверхностных пластах почвы, впитывающих в себя атмосферные осадки. Для защиты МЗФ от влаги используются составы на основе битумной мастики, которыми в 2-3 слоя покрываются стенки основания.

Важно: чтобы защитить МЗФ от пучения имеет смысл обустроить по периметру здания утепленную отмостку, которая уменьшает глубину промерзания грунта в зимнее время.

Рис: Схема утепленного мелкозаглубленного фундамента

Также нередко прибегают к теплоизоляции самой фундаментной ленты с помощью плитных  пенополистирольных утеплителей, цель теплоизоляции — предотвратить замерзание попавшей в микротрещины на поверхности бетона влаги, которая при кристаллизации расширяется и «разрывает» конструкцию.

Что такое незаглубленный ленточный фундамент

Незаглубленный ленточный фундамент (НЗЛФ) представляет собой бетонную или сборную полосу, расположенную под внешними и внутренними несущими стенами дома. В отличие от обычных вариантов, лента не погружается в грунт, а располагается на дневной поверхности.

Такой вариант вполне допускается СНиП, если условия на участке обеспечивают отсутствие нагрузок пучения. Технология строительства такого основания схожа с традиционной, но объем земляных работ значительно снижен или вовсе отсутствует.

Существует два варианта конструкции НЗЛФ:

• Монолитный пояс.
• Традиционная лента.

Конструкция обоих видов схожа, отличием является форма сечения лента. У монолитного пояса ширина превышает высоту, а у обычной ленты преобладает высота. Выбор того или иного варианты обусловлен типом грунта и его особенностями.

У монолитного пояса удельное давление ниже, что снижает риск возникновения просадок основания на рыхлом грунте. Традиционная лента устанавливается на прочных и сухих грунтах, что должно быть подтверждено анализом гидрогеологической обстановки на участке.

Расчет мелкозаглубленного ленточного фундамента

1. Глубина обуславливается близостью грунтовых вод и глубиной промерзания.

2. Высота над поверхностью грунта = 4х ширину.

Полезно знать. Высота над землей меньше или равна глубине.

3. Ширина определяется по формуле:

Где, D – ширина подошвы фундамента; q – расчетная нагрузка на фундамент, т/м; R – расчетное сопротивление грунта, т/ Этот показатель, для глубины заложения в 300 мм, приведен в таблице.

Формула толщина подушки4. Толщина подушки определяется из условий прочности грунта местности.

Для сильно пучинистых грунтов применяется формула:

Формула для сильно пучинистых грунтовГде, tn – толщина подушки; А, С, W – коэффициенты; А и С – определяются по таблицам ниже. А W = 0,1 или 0,06 т для отапливаемых и не отапливаемых сооружений.

Над чертой – для МЗЛФ глубиной заложения 300 мм, под чертой – для незаглубленных фундаментов.

Над чертой – для МЗЛФ глубиной заложения 300 мм, под чертой – для незаглубленных фундаментов.

Совет. Сделайте расчет МЗЛФ по обеим формулам и отдайте предпочтение большему значению.

Стоимость мелкозаглубленного ленточного фундамента

ОСОБЕННОСТИ ВОЗВЕДЕНИЯ МЕЛКО ЗАГЛУБЛЕННОГО ОСНОВАНИЯ

Выбирая для дома фундамент мелкого заложения, следует учитывать некоторые особенности его возведения:

Нюансы мелко заглубленного фундамента

-Такое основание требует обязательной защиты от осадков. Поэтому очень важно предусмотреть организацию водосточной и дренажной системы. Это позволит сместить большую воду от линии фундамента.

-Одним из способов защиты мелко заглубленного фундамента от осадков и поверхностных вод является отмостка. Большинство профессиональных строителей настаивают на ее обустройстве.

-При самостоятельном изготовлении такого фундамента лучше всего привлечь для работы большое количество людей, чтобы обеспечить быстрое приготовление бетона и его одноразовую заливку.

-В процессе строительства мелкозаглубленного основания следует использовать только высококачественный бетон.

-Главной особенностью такого типа фундамента является необходимость завершения основного строительства до наступления морозов, так как такое основание нельзя оставлять на зиму.

Достоинства и недостатки ленточного типа фундамента

Пример обустройства ленточного фундамента для дома из деревянного сруба

Для возведения монолитного фундамента могут применяться следующие материалы:

• портландцемент;
• песок;
• щебень;
• осколочная порода;
• битый кирпич;
• стальная арматура;
• вода.

Потребность в этих материалах может быть предварительно рассчитана с помощью калькулятора расчета бетона на ленточный фундамент или вручную.

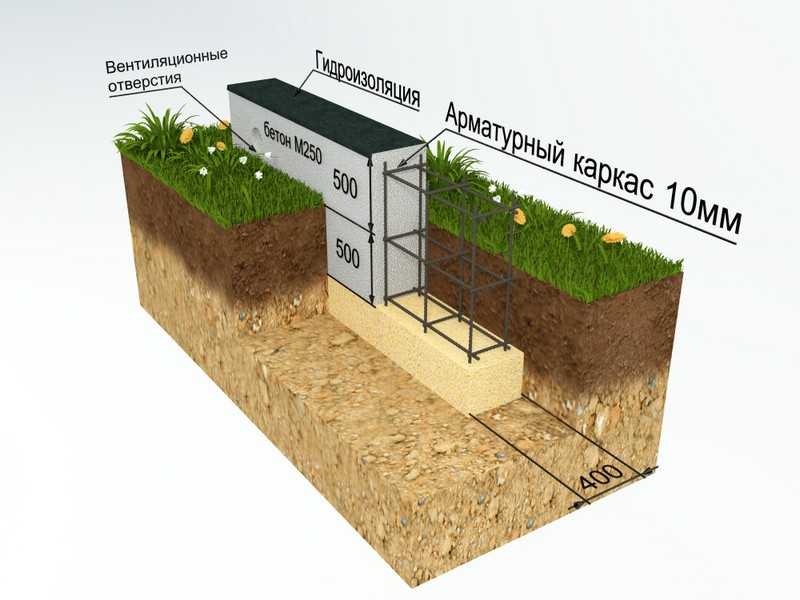

Пример ленточного фундамента с мелким заглублением

Ленточный фундамент обладает рядом преимуществ, делающих его по настоящему популярным среди всех иных видов оснований:

Имеются у него и недостатки:

• для строительства нужно много материалов;
• требуется проведение гидроизоляционных работ.

Для строительства ленточного фундамента используется деревянная опалубка, стальная арматура, бетон

При всех своих достоинствах и недостатках данный вид основания широко распространен, особенно при частном строительстве.

Этапы устройства кирпичного фундамента

Так же как и в предыдущем варианте выкапывается траншея, выкладывается песчаная подушка, затем начинается кладка кирпича. Между слоями помещаются металлические прутья для прочности основания. После возведения фундамента, он обмазывается мастикой и обклеивается рубероидом. Такие ленточные основы сохнут намного быстрее, но строить на них можно лишь легкие дома. Такой фундамент хорош при низком уровне грунтовых вод. Раньше кирпичное основание было очень популярным, сейчас забыто из-за сравнительно низкой прочности.

Статья по теме: Виды фундаментов для частного дома

Пошаговая инструкция по монтажу мелкозаглубленного ленточного фундамента своими руками

Ленточное основание является наиболее отработанным и изученным типом опорных конструкций.

Оно показало себя как самый универсальный и надежный вариант для большинства грунтов.

Лента имеет оптимальное сочетание высоких технических и эксплуатационных показателей с экономичностью и простотой возведения.

Возможности и высокие качества вывели ленточный фундамент в уверенные лидеры среди всех альтернативных вариантов.

Рассмотрим один из видов ленточного фундамента, широко используемый в частном домостроении.

Плюсы и минусы

На сегодняшний день при строительстве зданий можно выбирать любой вид основания, но особой популярностью у застройщиков пользуется незаглубленный ленточный фундамент, так как считается самым надежным и имеет положительные отзывы при эксплуатации сооружений на пучинистых грунтах и на глине. Его также часто устанавливают на участке с уклоном, где заглубленный вариант конструкции выполнить невозможно. Главными преимуществами такого основания считаются несколько характеристик.

• Простота устройства. Обладая даже минимальными навыками, конструкцию вполне реально заложить своими руками без привлечения подъемных механизмов и специальной техники. Ее возведение, как правило, занимает несколько дней.

• Долговечность. Соблюдая все технологии и нормы строительства, фундамент прослужит более 100 лет. При этом особое внимание нужно уделять выбору марки бетона и арматуры.
• Возможность проектировать дома с цокольным этажом и подвалом. При такой планировке железобетонная лента послужит одновременно несущей конструкцией и стенами для подвала.
• Минимальные затраты на строительный материал. Для работ понадобится только арматура, бетон и готовые щиты из дерева для изготовления опалубки.

Что же касается недостатков, то к ним можно отнести некоторые особенности.

• Трудоемкость. Для строительства необходимо предварительно выполнить земляные работы, потом изготовить армированную сетку и все залить бетоном. Поэтому, чтобы ускорить процесс установки, желательно воспользоваться помощью мастеров, но это повлечет дополнительные расходы.

• Простой в строительстве. В том случае, когда закладка осуществляется зимой, бетон приобретает свою прочность позже, спустя 28 дней. А это означает, что придется месяц ждать, так как основание нельзя будет нагружать.
• Отсутствие возможности сооружать высокие и большие здания. Не подходит такой фундамент и для домов, строительство которых планируется из тяжелого материала.
• Необходимость дополнительной укладки гидроизоляции.

Мелкозаглубленный ленточный фундамент своими руками

Содержание

• 1 Чем отличается мелкозаглубленный фундамент?
• 2 Материалы для выполнения мелкозаглубленного фундамента
• 3 Технология выполнения монолитного мелкозаглубленного фундамента
• 4 Технология выполнения мелкозаглубленного фундамента из бетонных блоков

В частном малоэтажном строительстве мелкозаглубленный ленточный фундамент применяют как наиболее экономичное и притом надежное строительное решение. Этот тип фундамента совмещает целый ряд преимуществ, присущих заглубленным и незаглубленным основаниям, поэтому его применение распространено довольно широко.

Мелкозаглубленный ленточный фундамент своими руками

Чем отличается мелкозаглубленный фундамент?

Для выполнения фундамента заглубленной конструкции необходим котлован глубиной ниже уровня промерзания грунта. В районах с суровой зимой эта глубина превышает полтора метра, поэтому без тяжелой техники на участке не обойтись. Мелкозаглубленный ленточный фундамент представляет собой основание, выполненное по периметру всех несущих стен, при этом глубина конструкции обычно не превышает полметра.

Конструкция ленточного фундамента

К достоинствам мелкозаглубленного фундамента можно отнести:

• Простоту выполнения и невысокую стоимость работ;
• Возможность возведения фундамента без применения строительной техники;
• Прочность, достаточную для постройки небольших домов, бань или каркасных строений;
• Возможность утепления полуподвального помещения;
• Широкий выбор материалов и технологий для его устройства: он может быть монолитным, выполненным с помощью заливки бетоном, а также сложенным из бетонных блоков или кирпича.

Из недостатков следует отметить его недостаточную прочность для зданий, построенных на пучинистых грунтах. Эта проблема может быть решена устройством песчаной отсыпки и дренажа, что позволит снизить нагрузки со стороны грунта.

Мелкозаглубленный фундамент нельзя выполнять на промерзшем грунте, а также оставлять ненагруженным на зиму, поэтому сроки работ по заливке фундамента и строительству стен довольно сжаты и составляют в средней полосе 4-5 месяцев.

Материалы для выполнения мелкозаглубленного фундамента

Наиболее простой и быстрый способ выполнения мелкозаглубленного фундамента – заливка монолитного основания из бетона. Однако, возможны и варианты: фундамент может быть выполнен из бетонных блоков или фундамент из кирпича.

Для монолитного фундамента используют бетон марки не ниже 200, а также арматуру из металлического прутка D12-D16. Заливка производится либо сразу, либо горизонтальными слоями, вертикальных стыков в фундаменте быть не должно – это приведет к его разрушению.

Если бетон готовят самостоятельно, и большие объемы приготовить сразу невозможно, можно выполнить мелкозаглубленный фундамент из бетонных блоков, выполненных своими руками.

Технология выполнения монолитного мелкозаглубленного фундамента

1. Снимают с участка плодородный слой грунта и производят разметку с помощью колышков и капроновой бечевки. Тщательно вымеряют углы, сверяют расстояния между стенами с проектом. По разметке выкапывают траншею глубиной до 70 см. При этом начинать необходимо с самого низкого угла участка, и выравнивать горизонтальную плоскость траншеи по нему. Стенки траншеи должны быть строго вертикальны. Если грунт сыпучий, можно установить подпорки.

   Подготавливаем грунт для фундамента и ограничиваем его территорию

2. На дно траншеи укладывают геотекстиль – строительную ткань, пропускающую  воду, но предотвращающую попадание в песок частиц почвы. Геотекстиль укладывают таким образом, чтобы его края были выше планируемой песчаной подсыпки.

   Укладываем на дно траншеи геотекстель

3. Дно траншеи с уложенным геотекстилем засыпают крупным песком. Засыпку производят послойно, при этом каждый слой проливают водой и утрамбовывают. Высота песчаной подсыпки зависит от типа грунта. На песчаных почвах достаточно 20 см песка, на насыщенных глинистых его слой должен составлять полметра.

   Делаем подушку из песка на дне траншеи

4. Поверх траншеи устанавливают опалубку из досок, продолжающую стенки траншеи. Доски скрепляют гвоздями или саморезами, при этом нужно избегать торчащих внутрь опалубки концов гвоздей, иначе опалубку потом будет сложно разобрать. На опалубке с внутренней стороны делают разметку уровня заливки бетона. При выполнении разметки используют строительный уровень.

   Делаем деревянную опалубку для фундамента поверх траншеи

5. В подготовленную опалубку укладывают арматурные стержни. Металлический пруток режут по размеру стен в продольном и поперечном сечении, и с помощью вязки проволокой крепят их в арматурную решетку. Все углы и стыки стен должны быть перевязаны с помощью перпендикулярных стержней арматуры – это сохранит их прочность на разрыв при подвижках грунта. Если высота фундамента больше 30 см, необходимо несколько слоев арматуры. Сварку при креплении прутка использовать нельзя по нескольким причинам: в месте сварки возникает коррозионно-неустойчивый участок, кроме того, закаленный пруток в процессе сварки теряет свою прочность на растяжение и при эксплуатации может лопнуть. Как результат – трещина в фундаменте, постепенно передающаяся на стену здания.

   Процесс армирования мелкозаглубленного ленточного фундамента

6. Приступают к заливке опалубки бетоном. Заливают первый слой и равномерно распределяют бетон по опалубке, пробивая его в нескольких местах прутком для удаления воздушных пустот. Каждую последующую порцию бетона необходимо заливать до схватывания предыдущей, поэтому заливку лучше выполнять большой бригадой. Самый последний слой выравнивается по разметке, заглаживается с помощью правила и посыпается сухим цементом с помощью сита – эта мера приводит к более прочному схватыванию верхней части фундамента и предотвращает появление трещин при его высыхании.

   Процесс заливки опалубки бетоном

7. Созревание бетона продолжается 28 дней и зависит от погодных условий. При этом строительство легких строений можно начинать уже через пару недель, для строительства кирпичного дома придется выждать весь срок созревания.

Технология выполнения мелкозаглубленного фундамента из бетонных блоков

Данная технология позволяет выполнить мелкозаглубленный фундамент поэтапно, что актуально при постройке фундамента своими руками. Бетонные блоки при этом можно выполнить самостоятельно.

1. Форму для блоков выполняют из фанеры в виде прямоугольного каркаса со стенками, но без дна, при этом целесообразнее делать ее на 4-6 блоков, разделяя конструкцию съемными перегородками. Все детали пропитывают машинным маслом – это облегчает выемку готовых блоков. Дном служит ровная поверхность, накрытая полиэтиленом.
2. Смешивают бетон: берут 1 часть цемента, 4 части песка вперемешку со щебнем, керамзитом или другим наполнителем. При желании можно добавить фиброволокно. Полученная сухая смесь заливается водой и смешивается, полученный бетон должен быть достаточно густой, но свободно укладываться в форму.
3. Заполняют форму наполовину и укладывают нарезанную арматурную сетку. Заполняют форму полностью, выравнивая поверхность бетона. Можно сделать блоки и пустотелыми, если вставить в форму стеклянные бутылки.

Изделия сушат в течение 2-3 дней при плюсовой температуре, после чего вынимают из формы и досушивают еще 2 недели.

Вариант создания пустотелых блоков

Укладка фундамента в целом не отличается от монолитного, разница лишь в том, что опалубку над поверхностью грунта не выполняют, заливают монолитное основание из бетона в земле, армируя его  прутком, а наземный слой выкладывают из бетонных блоков в несколько рядов, используя для кладки обычный цементный раствор.

Мелкозаглубленный ленточный фундамент для повышения его прочности и теплоизолирующих свойств нужно утеплить, а также выполнить отмостку. Утепление производят снаружи с помощью полистирольных плит, возможно также  напыление пенополиуретана. Такой фундамент не боится сезонных подвижек грунта и служит надежным основанием для строения. Также советуем почитать про монолитный фундамент своими руками.

Ремонт плитки и ленточного фундамента своими руками | Сделайте это самостоятельно

Содержание ✓

• ✓ Ремонт фондов ремней
• ✓ Ремонт Фундамент ремня: видео
• ✓ Ремонт базовых пластин
• ✓ Ремонт базы пластин — видео

Мы уже рассказали о коррекции КОЛУМБ ФУНДАМЕНТ ПОД ДОМА, РАСПОЛОЖЕННЫЕ НА ЛЕМИНАРНОЙ ЗЕМЛЕ. СЕГОДНЯ РАССКАЗЫВАЕМ О ЛЕНТОЧНЫХ И ПЛИТНЫХ ФУНДАМЕНТАХ.

РЕМОНТ ЛЕНТОЧНЫХ ФУНДАМЕНТОВ

Аварийные бесфундаментные дома, регулярно отапливаемые в зимний период и неотапливаемые (дачи), возводились на ленточных фундаментах из сборных блоков или на монолитных фундаментах, заглубленных ниже глубины промерзания. Засыпка траншей О6 производится местным грунтом. В домах на сборных блоках есть трещины. В домах на монолитных фундаментах при отсутствии трещин формируется крен дома.

В пучинистых грунтах фундаменты из сборных блоков под легкие дома не подходят. Если при их исправлении необходимо выкопать траншеи и заменить пучинистый грунт, возможны дополнительные осадки. Также существует опасность того, что блоки выйдут за пределы ряда. Поэтому самый простой и надежный способ в отапливаемом доме – укладка утеплителя под отмостку.

Внутри отапливаемого дома утепление по грунту не требуется, а в неотапливаемом доме утепление следует укладывать внутрь. Для этого при наличии деревянного основания перекрытия придется снимать.

В случае цокольных этажей практически невозможно уложить изоляцию по грунту монолитной плитой или сборными плитами. Тогда необходимо увеличить толщину утеплителя пола или заменить его более эффективным утеплителем такой же толщины. Скорее всего, в этом случае необходимо утеплить основание снаружи.

Теплотехнические расчеты необходимо выполнять из условия, чтобы грунт зимой промерзал на глубину не более допустимой для устойчивости фундаментов.

Если крен дома значителен, то при определенном навыке рытья траншей его можно устранить.

Выберите, копать ли траншеи нужной ширины и засыпать их песком или уложить изоляцию, что поможет технико-экономическому сравнению вариантов. Рассчитайте объем работ и стоимость материалов и выберите более экономичный вариант. Но во всех случаях планировку, отмостку и дождеприемники нужно делать обязательно.

ДЛЯ МОНОЛИТНЫХ ЛЕНТОЧНЫХ ФУНДАМЕНТОВ ВОЗМОЖЕН ВАРИАНТ РАЗБРАСЫВАНИЯ И ЗАМЕНЫ ПРИВАРНОЙ ПЛОЩАДКИ НА ОТСУТСТВУЮЩУЮ, НО СДЕЛАТЬ ЭТО НЕОБХОДИМО ШАГОВЫМ НА 1,5-2,0 М. сборные или монолитные фундаменты, заглубленные в пределах глубины промерзания.

Если накопились остаточные деформации пучения, приведшие к перекосам в деревянных домах и трещинам в кирпичных, значит, применялись сборные фундаменты или мелкозаглубленные фундаменты, непригодные для пучинистых грунтов, или не был завершен нулевой цикл: раскладки не было , отмостки и душевые поддоны.

В случае сборных фундаментов исправить ситуацию можно только с помощью утепления, делающего пучинистый грунт непроницаемым. В случае монолитных ленточных фундаментов можно рассчитать необходимую ширину и глубину траншей и толщину подушки контрмеханизма под ними. Но выполнить уплотненную песчаную подушку под существующие фундаменты невозможно. Так что в этом случае целесообразно применить утеплитель. Технология устройства утепления такая же, как и в случае с заглубленными фундаментами.

ВАРИАНТЫ РАЗМЕЩЕНИЯ ОТОПИТЕЛЕЙ С НЕКОНДИЦИОНИРОВАННЫМ ПЛАСТИННЫМ ФУНДАМЕНТОМ:
а — с деревянным основанием: 6 — с железобетонным; 1 — плитный фундамент; 2 — основание; 3 — отмостка; 4 – утеплитель под отмостку; 5 — вертикальная компоновка; 6 — утеплитель на землю; 7 — изоляция на печке;
8 — существующая изоляция в подвале; 9 — утеплитель на основании; 10 — усиленный утеплитель в подвале; 11 — ограждающая панель.

РЕМОНТ ЛЕНТОЧНОГО ФУНДАМЕНТА: ВИДЕО

Ремонт ленточного фундамента — как у себя своими руками!!!

Смотрите это видео на YouTube

---

Смотрите также: Как самостоятельно отремонтировать ленточный фундамент

---

РЕМОНТ ПЛИТАНЫХ ФУНДАМЕНТОВ

Аварийные, бесфундаментные, отапливаемые и неотапливаемые дома возводились на незаглубленных плитных фундаментах.

Проблемы с целостностью конструкций возникают, когда при строительстве дома (с возведенной коробкой) пучинистое основание под плитой допустило промерзание и в нем образовались трещины. При этом пластина меняет свою геометрию. Обычно эта проблема возникает в тяжелых кирпичных домах.

Если цоколи выполнены из сборных блоков или монолитные цоколи соединены арматурой с плитой в единую конструкцию, трещины переходят на них и далее на стены из кладочных материалов. Подправьте такие фундаменты утеплителем.

Если дом отапливается зимой, утеплитель размещают только по периметру плиты. Если дом не отапливается, утеплитель также необходимо укладывать на печку или армировать в подвале (рис. 1).

Если в отапливаемом доме повреждение плиты произошло при строительстве и в следующем зимнем сезоне теплоснабжение не может быть обеспечено, то на плиту или цокольный этаж можно уложить временное утепление (см. таблицу).

ТОЛЩИНА ТЕПЛОИЗОЛЯЦИОННОГО ПОД КОНСТРУКТИВНЫМ ПОКРЫТИЕМ МЕЖДУ ОСНОВНЫМИ ОПОРАМИ
ИМЯ НАГРЕВАТЕЛЬ	ТОЛЩИНА ТОЛЩИНА, СМ
Керамзит	36,0
Минвата	13,0
Пенополистирол	11,0
Пенопласт	6,0

Дома с цокольным этажом на плитном фундаменте. Стены цокольных этажей блочные или монолитные, соединенные арматурой с плитой в единую конструкцию. Обратная засыпка выполнена из местного пучинистого грунта. В кладке стен подвала и фундаментах образовались трещины.

ПРЕСТУПНИКИ В ОСНОВЕ МОГЛИ СОЗДАТЬ ЕСЛИ:

• касательные силы пучения, действующие снаружи сборных стен, превышают нагрузки от дома.
• Промерзание пучинистого грунта произошло не только с поверхности грунта, но и со стороны стен цокольного этажа, значительно ниже естественной глубины промерзания;
• в процессе строительства (при открытых окнах и дверях зимой) допущено промерзание фундамента под плитой. При этом в фундаментной плите образовались трещины, которые перешли на стены подвала и далее на кладку конструкций фундамента.

При повреждении только стен из сборных блоков вследствие их деформации рытье траншей и засыпка их песком сопряжены с риском выноса блоков из плоскости стен. В этом случае следует нанести утеплитель под отмостку.

Если зимой дом регулярно отапливается, этой меры достаточно для стабилизации трещин. Если дом не отапливается, необходимо дополнительно утеплить стены изнутри (рис. 2а).

ВАРИАНТЫ РАЗМЕЩЕНИЯ ТЕПЛОВ В ДОМАХ С РОЗЕТНЫМ ПОЛОМ:
а — со сборными неустойчивыми к пучине стенами в неотапливаемом доме; б — при промерзании пучинистого основания под поврежденной печкой в ​​неотапливаемом доме; 1 — плитный фундамент; 2 — стена из сборных блоков или монолитная; 3 — засыпка местным грунтом; 4 — ж/б перекрытие; 5 — отмостка; 6 – утеплитель под отмостку; 7 — вертикальная компоновка; 8 — утеплитель на стене; 9 — утеплитель на печку.

Если трещины вызваны повреждением плиты, то в неотапливаемом доме необходимо укладывать утеплитель под отмостку, на стены и на плиту изнутри (рис. 26). В отапливаемом доме в неотапливаемый период строительства утеплитель временно укладывают на стены и на печь.

---

Смотрите также: Ремонт старого фундамента своими руками и его утепление

---

ПЛИТА РЕМОНТ ФУНДАМЕНТА — ВИДЕО

Ремонт фундаментной плиты.

Посмотреть это видео на YouTube

© Автор: Л. Гинзбург, кандидат технических наук. Планы и чертежи Озернина Е.

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРОВ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяин!»

---

Подписывайтесь на обновления в наших группах и делитесь.

Давайте дружить!

Неглубокие фундаменты: что это такое и почему мы их используем

При строительстве существует два типа фундамента: мелкозаглубленный и глубокий. Фундамент является одной из наиболее важных частей конструкции, так как он передает общую нагрузку от самой конструкции на землю, обеспечивая устойчивость. Фундаменты мелкого заложения — это тип фундамента, используемый в конкретных зданиях и проектах.

Изображение взято из Understand Construction.

Что такое неглубокий фундамент?

Мелкозаглубленный фундамент — это тип фундамента здания, который располагается ближе к земле. Неглубокие фундаменты шире, чем глубокие, что делает их дешевле и быстрее строить. Они обычно используются при строительстве более легких и небольших конструкций.

Типы мелкозаглубленных фундаментов

Существует четыре типа мелкозаглубленных фундаментов:

1. Ленточные или сплошные фундаменты
2. Распорные или изолированные фундаменты
3. Комбинированные или консольные фундаменты
4. Матовые фундаменты или плитные фундаменты

Сплошной или ленточный фундамент

Ленточный фундамент используется для поддержания несущей стены. Он спроектирован таким образом, чтобы опоры располагались так близко друг к другу, что перекрывали друг друга. Наличие прочного фундамента, который может специально поддерживать несущую стену, жизненно важно для поддержания устойчивости здания, а также для поддержания структуры и срока службы здания.

Изолированные или растянутые фундаменты

Распорные или изолированные фундаменты используются для поддержки отдельных колонн. Эта основа может быть круглой, квадратной или прямоугольной формы. Они также имеют толстую конструкцию, чтобы помочь распределить нагрузку по большей площади. Толстая конструкция помогает уменьшить давление, которое конструкция оказывает на определенное место, поскольку она равномерно распределяет вес по основанию.

Консольные или комбинированные опоры

Комбинированные или консольные опоры используются для поддержки двух колонн вместе. Они предотвращают перекрытие давления нагрузки или когда граница участка расположена слишком близко друг к другу, что распорное основание может сделать конструкцию неустойчивой. Использование комбинированного фундамента позволяет равномерно распределить нагрузку в сочетании с внутренней колонной.

Фундаменты на плотных или матовых плитах

Фундаменты на матовых или плотных плитах представляют собой тип плитного фундамента, который поддерживает ряд колонн и стен под всей конструкцией. Это требуется, когда давление грунта имеет низкую несущую способность и не позволяет использовать другие основания. Фундаменты из матов выдерживают все нагрузки сразу и равномерно передают вес на землю.

Строительное оборудование, используемое для фундаментов неглубокого заложения

Строительное оборудование используется на протяжении всего процесса строительства фундамента. Различные машины используются для расчистки земли, удаления мусора, копания и выравнивания, а затем заливки и укладки самого фундамента.

Расчистка земли

Первый шаг включает в себя подготовку места, где будет построено здание, и закладку фундамента. Бригада по подготовке площадки обычно использует такие машины, как экскаваторы и бульдозеры, чтобы очистить площадку от деревьев, камней и мусора перед копанием. Экскаваторы-погрузчики и бульдозеры являются важными частями оборудования в этом процессе, поскольку их конструкция и мощность позволяют легко удалять весь мусор, подготавливая место для фундамента.

Устройство ямы для фундамента

Второй шаг — вырыть яму для фундамента. Экскаваторы являются наиболее распространенными машинами для этой задачи. Экскаватор используется для углубления фундамента и полного выравнивания почвы, чтобы обеспечить стабильную среду для фундамента. Если фундамент неровный, все здание может быть кривым или неровным. Современные технологии в машинах могут сделать это намного проще.

Экскаваторы также используются при строительстве фундамента. Они могут создавать подпольные пространства, в которых заливается и оседает бетон, что помогает при укладке отдельных оснований и стен фундамента. Бетон, который заливается в подполье, помогает обеспечить прочную поверхность фундамента, чтобы предотвратить смещение здания или создание неровной конструкции.

Когда используются неглубокие фундаменты?

Неглубокие фундаменты обычно используются для проектов, которые меньше по размеру и легче по весу. Они распространены, когда самая нижняя готовая часть конструкции имеет глубину менее шести футов, а земля вокруг проекта имеет достаточную несущую способность. Когда эти две части совпадают, создается идеальная ситуация для стабильного неглубокого фундамента.

Этот тип фундамента чаще всего используется для небольших жилых и деревянных построек, таких как строительство дома или коттеджа.

Плюсы и минусы неглубоких фундаментов

Мелкие фундаменты также имеют некоторые плюсы и минусы.

Pros

Неглубокие фундаменты именно так и называются: неглубокие. Это означает, что на расчистку и вскапывание земли уходит меньше времени. Строительство экономически выгодно, потому что требует меньшей глубины копания, а на самом деле строительство самого фундамента проще из-за меньшего размера.

Неглубокие фундаменты обычно сооружаются в более короткие сроки. Укладка фундамента и грунта под ним происходит быстрее, так как требуется меньше земли для покрытия. Построение самой конструкции можно начать раньше. В целом, весь проект может двигаться быстрее.

Минусы

Если это близко к воде, неглубокие фундаменты не могут быть использованы, потому что грунтовые воды могут повлиять на уплотнение и стабильность почвы.
