Мелкозаглубленный ленточный фундамент своими руками: Мелкозаглубленный ленточный фундамент (мелкого заложения) МЗЛФ + расчет

особенности, преимущества, материалы, инструкция по строительству

Содержание

• Характерные особенности
• Преимущества мелкозаглубленного ленточного фундамента
• Необходимые материалы
• Технология возведения монолитного варианта
• Технология создания из бетонных блоков

Мелкозаглубленный ленточный фундамент – это основа надежного и прочного малоэтажного дома. Данный вид строительной основы довольно распространен, так как включает в себя целый список преимуществ. При этом, перечень этих преимуществ является характерным не только для мелкозаглубленных фундаментов, но и для вариантов с глубокой основой. Эта статья поможет сделать мелкозаглубленный ленточный фундамент своими руками.

к содержанию ↑

Характерные особенности

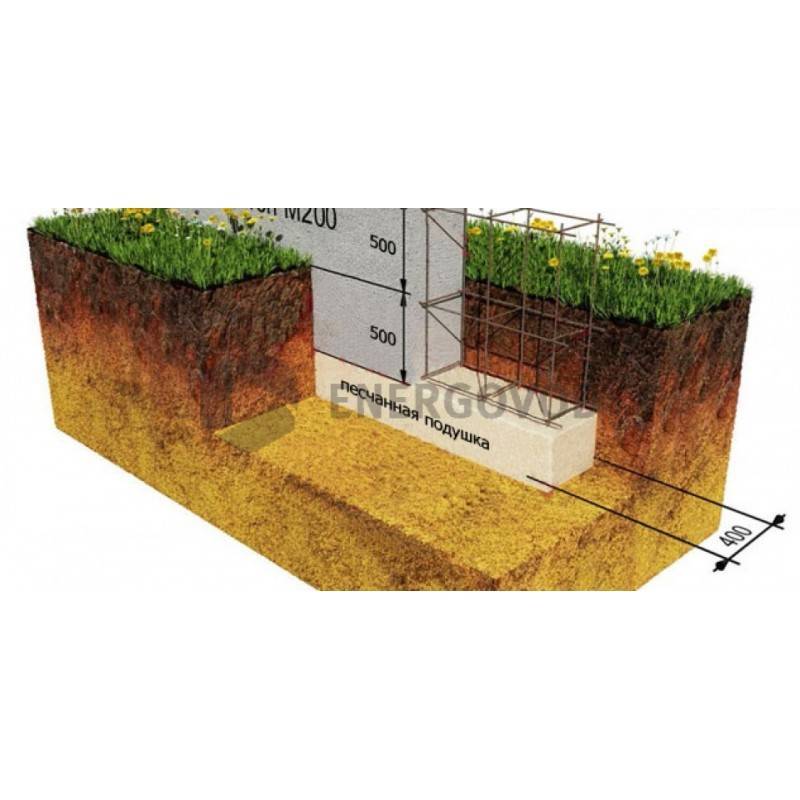

Технология ленточного фундамента

Для того чтобы самостоятельно сделать углубленную конструкцию, необходимо знать некоторые особенности, которые являются характерными для данного вида основы. Качество бетонного покрытия зависит от климата окружающей среды. В той местности, где зима довольно суровая, основу необходимо устанавливать на глубине более полутора метра.

Это довольно сложная работа, поэтому в качестве помощи лучше всего использовать спецтехнику. Там, где климат более благоприятный, глубина основания обычно не превышает пятидесяти сантиметров. По сути, мелкозаглубленный фундамент – это бетонное или монолитное основание, которое устанавливается по периметру расположения несущих стен.

к содержанию ↑

Преимущества мелкозаглубленного ленточного фундамента

Данный вид очень популярен. Таковым он является, потому что имеет множеств положительных сторон и преимуществ. Можно выделить следующие основные преимущества:

• Процесс выполнения довольно простой и быстрый.
• Не требует больших финансовых затрат.
• Можно установить качественный фундамент, не используя специальных ресурсов и техники.
• Довольно высокий уровень прочности, позволяет возводить небольшие малоэтажные дома, бани и каркасные постройки.

Небольшая траншея для мелкозаглубленного фундамента

Присутствуют и определенные недостатки. Самым большим минусом является низкий уровень прочности, но только в том случае, если постройка будет возведена на лучистом грунте. Но при большом желании данную проблему можно устранить. Для этого нужно сделать специальный дренаж, который не будет давать грунту осуществлять большую нагрузку на стены основания.

Тем строителям, которые возводят или собираются возводить базу своими руками, стоит помнить о соблюдении сроков. Максимальный срок, за который можно залить основу, составляет около четырех-пяти месяцев. Но так, как фундамент нельзя устанавливать на замерзшей земле, следует рассчитывать время так, чтобы успеть сделать качественную основу до наступления морозов.

к содержанию ↑

Необходимые материалы

Для того чтобы быстро и без лишних трудностей сделать фундамент, необходимо всего лишь залить участок бетоном. Также можно сделать основу из кирпичей или блоков из бетона. Но такие варианты забирают больше времени, финансовых и материальных ресурсов.

Для возведения монолитной базы нужно использовать качественный бетон, а также арматурные прутья – для большей прочности и надежности. Залить основу можно двумя основными способами:

• Залить всю необходимую территорию за один раз;
• Заливать постепенно, делая горизонтальные слои.

Важно помнить, что делать следует только горизонтальные слои, так как при вертикальной заливке основы очень быстро испортится и распадется.

к содержанию ↑

Технология возведения монолитного варианта

Существует определенная пошаговая инструкция, которая поможет, даже неопытному строителю сделать прочный фундамент для своей постройки.

1. Для начала нужно снять плодородный слой грунта, а после этого разметить территорию, на которой будет возводиться база. Для разметки отлично подойдет несколько металлических или деревянных колышков, а также веревка. В разметке важно быть очень точным, так как любая ошибка в размерах может привести к тому, что постройка может быть некачественной. Нужно четко определить и разметить углы, дистанцию между стенами. После разметки по всей территории следует выкопать траншею, глубина которой не должна превышать 50-70 сантиметров. Глубина зависит от вида фундамента, а также от типа постройки, для которой возводится сама основа. Лучше всего начинать копать с того места, где угол наклона является самым низким. Это значительно сэкономит время и силы, потому что таким образом легче будет выравнивать траншею по уровню. Стены траншеи должны быть строго вертикальны, без наклонов. При необходимости можно использовать подпорки.
2. После того, как траншея была выкопана, на дне необходимо простелить и закрепить специальную ткань – геотекстиль. Эта ткань пропускает влагу, но при этом не дает земле попадать в песок. Геотекстиль важно закреплять так, чтобы края ткани находились на несколько сантиметров выше подсыпки из песка.

   Геотекстиль уложен в траншее

3. После того, как геотекстиль был крепко установлен и можно не бояться, что грунт обсыплется, можно делать песчаную подсыпку. Песок нужно засыпать слоями и каждый слой заливать водой и трамбовать. Это важно для того, чтобы подсыпка была крепкой и не распадалась. Если грунт, на котором будет возводиться фундамент, в основном состоит из глины, то высота песчаной подсыпки должна составлять примерно половину метра. Если же грунт в основном песчаный, то достаточно будет двадцати сантиметров.
4. Далее следует закрепить опалубку поверх вырытой траншеи. Для этого понадобятся ровные деревянные доски. Опалубка будет служить продолжением стен траншеи. С внутреннего бока опалубки необходимо пометить уровень высоты, по которому будет заливаться бетон. Для того, чтобы разметка была максимально точной, рекомендуется использовать обычный строительный уровень.
5. Вдоль всей опалубки необходимо разложить арматуру, о которой упоминалось выше. Если высота фундамента планируется от тридцати сантиметров и выше, то нужно сделать несколько слоев арматурных прутьев.
6. Предпоследним шагом является непосредственно заливка бетоном. Первый слой равномерно распределяем по всей опалубке. Для того чтобы не возникало вакуумных пустот, их нужно пробивать. Для заливки понадобится несколько человек, так как каждый новый слой бетона нужно заливать до того, как начнет застывать предыдущий. Последний слой необходимо выровнять в соответствии с разметкой, разгладить и посыпать сухим цементом. Для этого понадобится обычное сито.

   Полное застывание фундамента

7. Для того чтобы бетон окончательно созрел, может понадобиться около месяца. Но по истечению двух-трех недель уже можно начинать возводить небольшие конструкции. Но если основа предназначена для дальнейшей постройки кирпичного дома, то лучше подождать, пока бетон полностью застынет.

к содержанию ↑

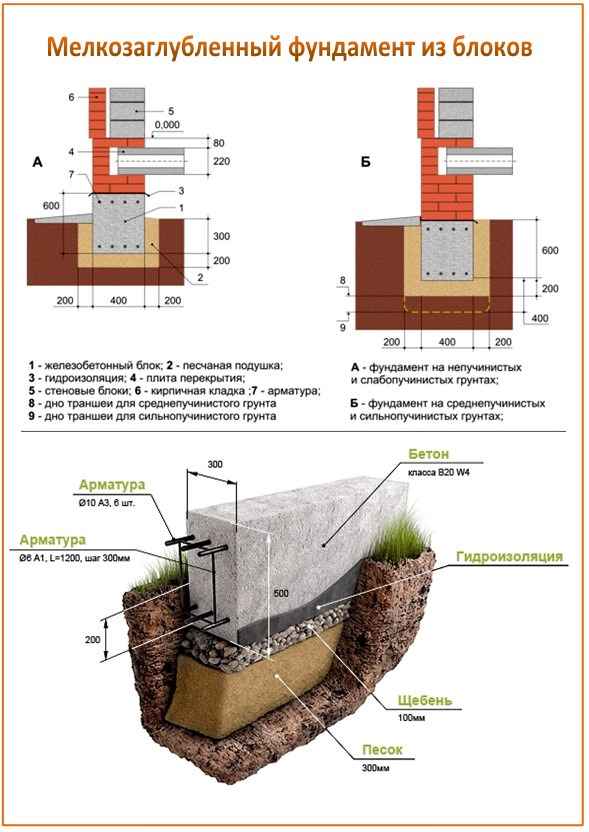

Технология создания из бетонных блоков

Вариант из бетонных блоков чаще всего сроится под дом. Для тех, кто собирается делать работу своими силами, существует специально разработанная технология. Фундамент на основе бетонных блоков является более стойким, чем монолитный аналог. Для того чтобы создать такую основу, нужно выполнить всего три несложных шага.

1. Для начала понадобится сделать прямоугольный каркас со стенами, но без дна и разделить его тонкими перегородками на четыре или шесть блоков. Весь каркас стоит смазать машинным маслом, так как благодаря нему будет намного легче вынимать блоки из каркаса.
2. Далее следует замешать бетон в пропорциях 1:4, с добавлением щебени. Однородная масса получится немного суховатой, поэтому нужно добавить немного воды и размешать, чтобы масса получилась густой. После этого ее необходимо разложить по ранее заготовленным формам.
3. В форму нужно залить два равномерных слоя бетона, между которыми надо простелить арматурную сетку.

Вот и вся работа. Блоки следует сушить в формах на протяжении двух-трех дней, после чего вынуть и сушить еще две недели. Установка и заливка блоков ничем не отличается от заливки монолитной основы, кроме одной детали: в фундаменте на основе бетонных блоков не нужно устанавливать опалубку, так как блоки лучше залить бетоном непосредственно в земле.

Для укрепления в соединении с блоками можно залить арматурные прутья. Особенно прочная и крепкая опора нужна в тех местах, где грунт песчаный и рассыпается. Чтобы фундамент не обвалился, его нужно дополнительно укреплять. На поверхности земли такие же блоки устанавливаются в несколько рядов и скрепляются с помощью обычного цементного раствора. Чтобы фундамент не треснул при минусовой температуре, его можно утеплить с помощью полистирола и других теплоизолирующих строительных материалов. Как видно, чтобы сделать мелкозаглубленный ленточный фундамент своими руками, не обязательно иметь спецтехнику и прочие детали профессиональной стройки.

достоинства, инструкция по укладке основания, гидроизоляция заложения

Содержание

• Достоинства конструкции
• Возведение мелкозаглублённого ЛФ-основания
• Основание ленточного типа мелкого заглубления на глине
• Какая бывает гидроизоляция ЛФ мелкого заложения

При возведении небольших летних домиков, а также легких малоэтажных построек отличным решением станет ленточный мелкозаглубленный фундамент своими руками. Закладывают подобное основание в промерзающие слои почвы. Важно чтобы глубина закладки была выше уровня залегания подземных вод примерно на полметра, не менее.

к содержанию ↑

Достоинства конструкции

Рассматриваемый тип фундаментного основания производится в форме ж/б ленты, закладываемой под каждую из стен возводимой постройки. Используется такой тип фундамента для пучинистых грунтов. Такая почва обычно характеризуется низким расположением грунтовых вод. Данная конструкция обладает массой преимуществ, среди которых можно отнести следующие:

1. Обустройство ЛФ-основания такого типа позволяет значительно сэкономить по сравнению с аналогичным фундаментом, имеющим более глубокое залегание.
2. Открывается возможность в существенном сокращении земляных работ, а также действий, связанных с возведением опалубочных и армирующих конструкций. Благодаря всему этому позволяется значительное уменьшение сроков на строительство такого фундаментного основания.
3. Подобная разновидность фундамента даёт возможность обустраивать в здании небольшое подвальное помещение.
4. Кроме всего прочего, устройство мелкозаглубленного ленточного фундамента отличается меньшей подверженностью воздействиям пучинистого грунта, особенно если сравнивать с незаглублённым основанием.

На самом деле, технология обустройства такого фундамента достаточно проста. Но, в то же время, такое основание вполне может справляться с возложенными на него основаниями. Так, к примеру, рассматриваемая конструкция не только убережёт постройку от деформаций, но и в любом случае удержит здание на месте.

Перед началом постройки ЛФ-основания мелкого заглубления необходимо ознакомиться с некоторыми особенностями:

• Такой тип фундаментного основания нуждается в обеспечении защиты от различного рода осадков. В связи с этим, следует обустроить водоотводящую дренажную систему.
• После того, как фундамент будет готов, крайне важным является выполнение отмостки.
• В тех случаях, когда вы планируете самостоятельно замешивать бетонный раствор, постарайтесь обеспечить одновременную заливку всех слоёв.
• После заливки основания необходимо накрыть его с помощью плёнки. Это необходимо сделать во избежание образования каких-либо трещин.
• Экономить на качестве бетонной смеси ни в коем случае недопустимо.
• Также лучше не оставлять «голый» мелкозаглубленный ленточный монолитный фундамент на зимний период. Лучше успеть окончить возведение постройки ещё до того, как наступит холодное время.

к содержанию ↑

Возведение мелкозаглублённого ЛФ-основания

С целью возведения подобной конструкции потребуется обустройство траншеи, глубина которой обычно составляет цифру около 65 сантиметров. Что касается ширины, то она чаще всего находится в диапазоне от семидесяти и до восьмидесяти сантиметров. На дне траншеи должна быть обустроена песчаная подушка толщиной в 19-43 сантиметра. Она также должна быть утрамбована. Обеспечение такой подушки позволяет не только заменить слой вспучиваемой почвы, но и играет роль распределяющей прослойки. Хоть песок и способен насыщаться влагой, но это не сможет привести к каким-либо деформационным процессам.

Последующие этапы включают в себя производство опалубочной конструкции. Для этого наиболее оптимальным выбором станут оструженные с одной стороны доски. С целью закрепления щитков опалубки, необходимо использовать колышки, которые вбивают по всей длине траншеи. Перед тем, как сделать мелкозаглубленный ленточный фундамент, следует покрыть гидроизоляционным слоем всю внутреннюю поверхность опалубочной конструкции. С этой целью подходящим является использование рубероида.

Далее следует этап армирования фундаментного основания. Для этого используются стальные арматурные прутья, диаметр которых должен составлять 15 или 16 миллиметров. Их необходимо устанавливать вдоль ленты. После завершения создания каркаса и опалубочной конструкции, можно переходить к заливке бетонной смеси. Данная стадия предусматривает заливку в несколько двадцатимиллиметровых слоёв, каждый из которых должен быть хорошенько уплотнён. Что касается пазух, то их следует засыпать песком. Для того чтобы фундаментное основание было внешне защищено, требуется выполнение отмостки.

к содержанию ↑

Основание ленточного типа мелкого заглубления на глине

Стоит отметить, что ленточный мелкозаглубленный фундамент своими руками вполне может быть возведён и на глинистых грунтах. К числу подвижных типов почвы можно отнести глину и суглинки. При обустройстве основания на них следует позаботиться о возведении системы дренажа.

После того, как траншея будет выкопана, можно приступить к бурению скважин в количестве двух штук. Что касается расстояния между ними, то оно обычно составляет два – три метра. Глубина же, в свою очередь, должна достигать уровень промерзания почвы. Вовнутрь отверстия вставляют трубку, которую впоследствии засыпают щебёнкой. Дно траншеи также должно быть засыпано щебёнкой.

Что же касаемо мест возле труб, то их засыпают с использованием песка, в дальнейшем его старательно трамбуют. Далее следует щебневой слой. Затем монтируются опалубочные щитки, после чего осуществляется армирование. В завершении идёт заливка бетонным раствором.

Стоит также отметить и то, что расчёт мелкозаглубленного ленточного фундамента должен предусматривать обустройство траншеи с внешней стороны основания. Касаемо её глубины, то она должна доставать щебёночную прослойку траншеи самого фундамента. В дальнейшем траншею необходимо засыпать ещё одним слоем щебёнки. Поверх данной прослойки и обустраивают отмостку. Ширина данного элемента должна быть не менее полуметра. В данном случае можно трубу заменить негниющим нетканым материалом. В его качестве может использоваться пенополпропилен либо стеклоткань. Кроме всего, для этих целей может использоваться такой материал, как агрил.

Вне зависимости от того, какая запланирована глубина мелкозаглубленного ленточного фундамента, он нуждается в обеспечении системе дренажа. Благодаря её использованию становится возможным отвод излишней влаги и воды в щебёнку, а после этого и в дренажные трубы. Что же касается фундаментного основания, то оно будет располагаться в засыпке, выполненной из сухой щебёнки. В связи с этим, грунт не будет подвергаться пучению, поскольку он останется сухим даже в зимнюю морозную пору.

к содержанию ↑

Какая бывает гидроизоляция ЛФ мелкого заложения

Обустройство надёжного гидроизоляционного слоя является одной из важнейших задач при возведении фундаментного основания. Такая защита фундамента частной постройки пожжет выполняться различными технологиями. К их числу можно отнести следующие:

• Гидроизоляционное обеспечение обмазочного типа. Использование данной технологии считается самой недорогой. В то же время, долговечностью она похвастаться не может, поскольку существует такой фактор, как уязвимость к повреждениям механического характера. Важно отметить, что поверхность фундаментного основания должна быть при необходимости очищена и высушена. Данный способ нашёл своё применение в тех случаях, когда в будущем предусматривается осуществления утеплительных мероприятий. Кроме того, использование обмазочной гидроизоляции актуально при условии последующей защите фундамента кирпичной кладкой.
• Гидроизоляция рубероидом. Этот способ сегодня является наиболее распространённым. Укладка производится на горячую мастику, которая заранее наносится на поверхность фундамента. Необходимо обеспечить двойной рубероидный слой, устанавливаемый внахлёст.
• Напыляемый тип гидроизоляционной защиты. Для него используется специальное распылительное устройство.

Кроме работ по гидроизоляции основания, необходимо выполнить и утепление ленточного мелкозаглубленного фундамента. Для этого также существуют свои способы и технологии.

Как видите, ЛФ основание вполне можно возвести и своими руками. Для этого необходимо запастись материалом и инструментами, а также подробно ознакомиться с технологией и всеми нюансами. Это важно, поскольку качество выполнения фундамента определяет долговечность всего здания.

Неглубокие фундаменты: что это такое и почему мы их используем

При строительстве существует два типа фундаментов: мелкозаглубленные и глубокие. Фундамент является одной из наиболее важных частей конструкции, так как он передает общую нагрузку от самой конструкции на землю, обеспечивая устойчивость. Фундаменты мелкого заложения — это тип фундамента, используемый в конкретных зданиях и проектах.

Что такое неглубокий фундамент?

Неглубокий фундамент — это тип фундамента здания, который расположен ближе к земле. Неглубокие фундаменты шире, чем глубокие, что делает их дешевле и быстрее строить. Они обычно используются при строительстве более легких и небольших конструкций.

Типы мелкозаглубленных фундаментов

Существует четыре типа мелкозаглубленных фундаментов:

1. Ленточные или сплошные фундаменты
2. Распорные или изолированные фундаменты
3. Комбинированные или консольные фундаменты
4. Фундаменты матовые или ростверковые

Сплошной или ленточный фундамент

Ленточный фундамент используется для поддержания несущей стены. Он спроектирован таким образом, чтобы опоры располагались так близко друг к другу, что перекрывали друг друга. Наличие прочного фундамента, который может специально поддерживать несущую стену, жизненно важно для поддержания устойчивости здания, а также для поддержания структуры и срока службы здания.

Изолированные или растянутые фундаменты

Распорные или изолированные фундаменты используются для поддержки отдельных колонн. Эта основа может быть круглой, квадратной или прямоугольной формы. Они также имеют толстую конструкцию, чтобы помочь распределить нагрузку по большей площади. Толстая конструкция помогает уменьшить давление, которое конструкция оказывает на определенное место, поскольку она равномерно распределяет вес по основанию.

Консольные или комбинированные фундаменты

Комбинированные или консольные фундаменты используются для поддержки двух колонн вместе. Они предотвращают перекрытие давления нагрузки или когда граница участка расположена слишком близко друг к другу, что распорное основание может сделать конструкцию неустойчивой. Использование комбинированного фундамента позволяет равномерно распределить нагрузку в сочетании с внутренней колонной.

Фундаменты на плотных или матовых плитах

Фундаменты на матовых или плотных плитах представляют собой тип плитного фундамента, который поддерживает ряд колонн и стен под всей конструкцией. Это требуется, когда давление грунта имеет низкую несущую способность и не позволяет использовать другие основания. Фундаменты из матов выдерживают все нагрузки сразу и равномерно передают вес на землю.

Строительная техника, используемая для фундаментов неглубокого заложения

Строительная техника используется на протяжении всего процесса строительства фундамента. Различные машины используются для расчистки земли, удаления мусора, копания и выравнивания, а затем заливки и укладки самого фундамента.

Расчистка земли

Первый шаг включает в себя подготовку места, где будет построено здание, и закладку фундамента. Бригада по подготовке площадки обычно использует такие машины, как экскаваторы и бульдозеры, чтобы очистить площадку от деревьев, камней и мусора перед копанием. Экскаваторы-погрузчики и бульдозеры являются важными частями оборудования в этом процессе, поскольку их конструкция и мощность позволяют легко удалять весь мусор, подготавливая место для фундамента.

Строительство ямы для фундамента

Второй шаг — вырыть яму для фундамента. Экскаваторы являются наиболее распространенными машинами для этой задачи. Экскаватор используется для углубления фундамента и полного выравнивания почвы, чтобы обеспечить стабильную среду для фундамента. Если фундамент неровный, все здание может быть кривым или неровным. Современные технологии в машинах могут сделать это намного проще.

Экскаваторы также используются при строительстве фундамента. Они могут создавать подпольные пространства, в которых заливается и оседает бетон, что помогает при укладке отдельных оснований и стен фундамента. Бетон, который заливается в подполье, помогает обеспечить прочную поверхность фундамента, чтобы предотвратить смещение здания или создание неровной конструкции.

Когда используются неглубокие фундаменты?

Неглубокие фундаменты обычно используются для проектов, которые меньше по размеру и легче по весу. Они распространены, когда самая нижняя готовая часть конструкции имеет глубину менее шести футов, а земля вокруг проекта имеет достаточную несущую способность. Когда эти две части совпадают, создается идеальная ситуация для стабильного неглубокого фундамента.

Этот тип фундамента чаще всего используется для небольших жилых и деревянных построек, таких как строительство дома или коттеджа.

Плюсы и минусы неглубоких фундаментов

Неглубокие фундаменты также имеют некоторые плюсы и минусы.

Pros

Неглубокие фундаменты именно так и называются: неглубокие. Это означает, что на расчистку и вскапывание земли уходит меньше времени. Строительство экономически выгодно, потому что требует меньшей глубины копания, а на самом деле строительство самого фундамента проще из-за меньшего размера.

Неглубокие фундаменты обычно сооружаются в более короткие сроки. Укладка фундамента и грунта под ним происходит быстрее, так как требуется меньше земли для покрытия. Построение самой конструкции можно начать раньше. В целом, весь проект может двигаться быстрее.

Минусы

Если это близко к воде, неглубокие фундаменты не могут быть использованы, потому что грунтовые воды могут повлиять на уплотнение и стабильность почвы. Важно убедиться, что грунт имеет надлежащую несущую способность, иначе это приведет к созданию неустойчивой конструкции. Неглубокие фундаменты в целом также имеют меньшую несущую способность, поэтому их можно использовать только в небольших и легких зданиях.

Неглубокие фундаменты 101

Фундамент — это самая нижняя часть конструкции, которая должна быть создана для обеспечения устойчивости. Фундамент обеспечивает прямой контакт с землей и переносит вес самой конструкции на почву под ней, обеспечивая прочную и стабильную конструкцию. Неглубокие фундаменты идеальны, когда они используются, когда строящееся здание менее интенсивное и имеет меньший вес.

Тим Форестелл

Тим Форестелл — один из соучредителей DOZR и коммерческий директор. Тим начал свою карьеру в отрасли в качестве вице-президента по операциям в Forestell Landscaping, прежде чем вместе с Кевином и Эрин основал DOZR. Помимо замечательной команды в DOZR, его любимой вещью в DOZR являются клиенты. Ежедневная работа с арендаторами DOZR позволяет ему заглянуть в эволюцию различных проектов и услышать истории о проектах, которые разрабатываются от начала до конца.

Фундамент для стены ствола в неглубокой траншее с рыхлым грунтом

Здесь, в центральной Аризоне, бетонное основание для 24-дюймовой стены небольшого дома должно находиться всего на 12 дюймов ниже уровня земли. Мой план состоял в том, чтобы выкопать траншею шириной 16 дюймов и глубиной чуть более 12 дюймов и использовать почву в качестве формы для фундамента толщиной 12 дюймов с достаточным запасом в верхней части траншеи, чтобы бетон не выливался. Кодекс требует, чтобы фундамент был только толщиной 8 дюймов, но дополнительные 4 дюйма будут стоить мне примерно столько же, сколько еще один ряд бетонных блоков для моей стволовой стены, и, учитывая, как медленно я буду укладывать блоки, 4 дюйма больше бетона. намного проще, и потеря 4 дюймов высоты по сравнению с другим рядом блоков не является проблемой, так как мое пространство для ползания все еще будет достаточно высоким, чтобы я мог передвигаться.

Однако моя илистая песчаная почва слишком рыхлая. Нижние 2/3 или около того траншеи все еще имеют вертикальные стороны, но верхние 3-4 дюйма провалились, так что профиль траншеи представляет собой нечто вроде буквы Y с толстым стеблем. Я подумал о двух возможных решениях:

1. Соорудите опалубку из OSB (или фанеры), опираясь в первую очередь на стены траншеи, но удерживаемые от падения внутрь кольями 1×2, прибитыми к внешней стороне OSB. Полосы OSB длиной 8 футов и высотой 1 фут будут удерживаться кольями на расстоянии 4 футов друг от друга, которые будут проникать достаточно глубоко в почву, чтобы удерживать OSB в вертикальном положении. Колья вдавливаются в стенки траншеи, чтобы не образовывался зазор между грунтом и OSB. Я бы постучал по формам на глубину, при которой их верхние края были бы на 1-1/2 дюйма выше, чем я хочу, чтобы верхняя часть бетона заканчивалась.

2. Вместо того, чтобы строить опалубку, вероятно, неправдоподобной идеей было бы смешать немного моего илистого песка с портландцементом, чтобы сделать грунтобетон, который я использовал бы, чтобы восстановить несколько верхних дюймов моей траншеи до вертикального профиля.
