пошаговая инструкция выполнения работ своими руками

К основанию строящегося объекта предъявляются определённые требования: надёжность, прочность, выдерживание весовых нагрузок. Вид базиса выбирают в зависимости от конструкции и свойства грунта. Столбчато-ленточный фундамент подходит для возведения каркасных, панельных, щитовых, деревянных построек.

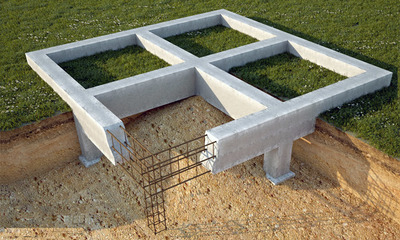

Столбчато-ленточный фундаментСтолбчато-ленточный фундамент

Область применения

При сооружении собственного дома используют разные виды основания. На выбор столбчато-ленточного базиса влияют характеристики строительного участка:

  • характеристики грунта;
  • перепады на площадке;
  • уровень залегание подземных вод не более 1 метра.

Столбчато-ленточный фундамент подходит для мелкопесчаной, глинистой почвы. При строительстве на торфяном или болотистом грунте предварительно производится осушение и дренирование.

Подобный способ монтирования базиса здания широко используется в районах с сезонным подтоплением. Паводковая вода свободно проходит под перекрытием, не затрагивая несущих стен и не нанося ущерба.

Фундамент используется при строительстве на участке с большим уклоном местности более 2 метров.

Учитывая хорошие свойства защиты от вибрационных воздействий, рекомендуется возводить в районах с сейсмической активностью, возле крупных автомагистралей, железной дороги.

Подобный вид фундамента можно использовать на строительной площадке с различными характеристиками грунта.

Хорошие свойства защиты от вибрационных воздействийХорошие свойства защиты от вибрационных воздействий

Принципиальные моменты конструкции

Столбчато-ленточный фундамент относится к комбинированному виду и сочетает в себе:

  • ленточный;
  • столбчатый.

Такой вид основания выбирают для строительства тяжёлых сооружений на неустойчивой почве. Ленточный фундамент на столбах по конструкции напоминает базис на сваях. Но принципиально отличается: не надо использовать специальную технику и бурить глубокие скважины. Хозяин сможет сэкономить при строительстве.

Фундамент состоит из опорных столбов, на которые опираются железобетонные ростверки. Рамы принимают на себя весовую нагрузку объекта. В целом конструкция состоит из основных элементов:

  • Рассчитанного количества железобетонных опор, опирающиеся на твёрдые слои почвы. Установка производится ниже уровня промерзания земли, минуя мягкие слои.
  • Укреплённого каркаса;
  • Ленточной системы, принимающей нагрузку и равномерно распределяющей между опорами. Выполняется конструкция из блоков или кирпичей.
  • Вертикальных опор, воспринимающих нагрузки от несущих и внутренних стен.

Лента фундамента объединяет столбы, не воздействуя на почву.

Преимущества и недостатки

Конструкция системы имеет множество положительных моментов:

  • Отличная защита от подвижек почвы и вибрационных воздействий.
  • Прочность и устойчивость.
  • Комбинирование различных видов материала при установке ростверка.
  • Высокие теплоизоляционные свойства из-за отсутствия контакта с грунтом.
  • Минимальный объём земляных работ.
  • Возведение на любых строительных участках без предварительной подготовки.
  • Несложно выполнить основание своими руками.

Выбирая столбчато-ленточный фундамент, хозяин будущего объекта может столкнуться с трудностями:

  • Сложная подготовка проектно-сметной документации.
  • Отсутствие подвального помещения.
  • Сложно определить влияние пучинистости грунта, приходится предусматривать большой запас прочности.
  • Сечения опоры по высоте и периметру объекта могут отличаться.

Сечения опоры по высоте и периметруСечения опоры по высоте и периметру

Расчёт столбчато-ленточного фундамента следует доверять только специалистам.

Используемые опоры

От материала опорных стоек зависит надёжность и долговечность сооружения. Не следует экономить на этом этапе строительства. Для возведения столбов используют:

№ п/пНаименование материалаСвойства и особенности
1Бутовый каменьОтличается прочностью и большим сроком эксплуатации. Для кладки нужно привлекать квалифицированного специалиста.



2Клинкерный кирпич высоких марокПрименяют для мелкозаглубленного столбчатого фундамента. Рекомендуемая оптимальная ширина стоек составляет 40-50 сантиметров.

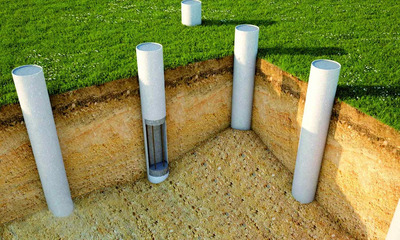

3ТрубыВ монтировании более рациональные, используют асбестоцементные, бетонные, металлические. Устанавливают в подготовленные углубления, армируют и заливают бетонным раствором. Работы производится быстро.



4



Бетонные опоры дополнительно укреплённыеНаиболее надёжные. Столбы можно изготовить самостоятельно или приобрести готовые сваи от завода изготовителя.



5Деревянные столбыИспользуются редко из-за небольшого срока службы. Применяют материал для обустройства основания для террасы, хозяйственных и бытовых построек.



6Набивные и буронабивные столбыГотовый материал изготавливается в виде железобетонных опор. При монтировании предусмотрено совместное использование. Установка производится с привлечением специальной забивной техники.

Рекомендуемая ширина опор – не менее 40 сантиметров.

Возведение столбчато-ленточного фундамента

Возведение столбчато-ленточного фундамента

Расчёт заглубления

С самого начала возведения столбчато-ленточного фундамента производятся геологические изыскательские работы. Изучаются особенности грунта на строительном участке. Исследования в специальных лабораториях обходятся недёшево. Можно самостоятельно определить состав грунта. Для этого в разных местах строительной площадки копают или бурят скважину глубиной 50-90 сантиметров. И визуально определяют слои грунта. Глубину залегания грунтовых вод можно узнать у соседей, имеющих скважины. Но это нерациональный метод. Лучше на первоначальном этапе строительства не экономить. Ведь от правильности проведённых исследований зависит надёжность и долговечность объекта.

После полученного заключения можно обращаться к проектировщикам для выполнения расчётов и проекта, выбора материала для монтажа опорных стоек. Эту работу лучше доверить квалифицированным специалистам.

На рассчитанную глубину установки опор влияют основные показатели:

  • характеристики почвы;
  • глубина промерзания во время минусовой температуры;
  • уровень нахождения подземных вод.

Столбчато-ленточному основанию будет угрожать пучинистость почвы, если точка залегания грунтовых вод ниже точки промерзания.

Столбы монтируются ниже уровня промерзанияСтолбы монтируются ниже уровня промерзания

Чтобы, предотвратить разрушение конструкции, столбы монтируются ниже уровня промерзания.

При вычислениях руководствуются нормативными документами. Минимальная глубина установки основания составляет 10 сантиметров.

А также учитывается нагрузка верхней части объекта:

  • вид материала;
  • толщина несущих стен и перегородок;
  • плиты перекрытия;
  • системы коммуникации;
  • раствор;
  • конструкция и материал кровли.

Общая нагрузка сооружения оказывает давление на опорные стойки. На прочность и устойчивость фундамента влияет грамотный расчёт, в котором учтены показатели грунта, нагрузки верхней части конструкции и монолитной ленты.

Порядок выполнения работ

После получения проектно-сметной документации можно приступать к строительству. Возведение основного части, строящегося объекта можно разделить на определённые этапы.

Подготовка и разметка участка

Производится предварительная очистка участка: выкорчёвываются деревья и кусты; снимается растительного слоя земли.

Рекомендуемая толщина снятого слоя грунта составляет 10 сантиметров.

На этом этапе работы понадобится небольшой набор инструментов и материала:

  • рулетка;
  • бельевой шнур;
  • строительный уровень;
  • прямоугольный треугольник;
  • деревянные колышки.

Границы объекта и несущих стен отмечаются с помощью колышков и натянутого шнура. Углы между стенами проверяют с помощью треугольника и составляют 90 градусов. Это если не предусмотрено сложное архитектурное решение.

Границы объекта и несущих стен

Границы объекта и несущих стен

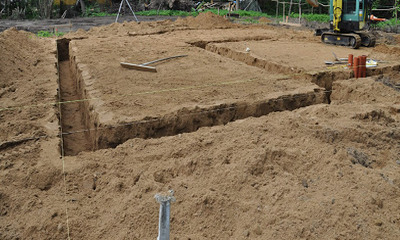

Земляные работы

Для рациональности установки опорных столбов выкапывают траншею по всем линиям разметки. Глубина не должна превышать 40 сантиметров, а ширина – не более 100 миллиметров. После этого приступают к формированию отверстий стойки.

Выкопав ямы, траншею следует закопать, ленточный фундамент не должен лежать на земле. Лучше засыпать песком до определённой высоты.

Установка столбов

Диаметр ям под опоры зависит от нагрузки на основание, определяется при расчёте. Для формирования углубления используют бур и лопату, если надо копать глубоко, используют шнек.

Если высота ямы более 100 сантиметров, для предотвращения осыпания делают подпорки. На дне углубления выполняется подушка из песка, толщина может изменяться от 100 до 400 миллиметров.

Перед установкой опоры, производится гидроизоляция двойным слоем рубероида. Затем элемент вставляется в яму и заливается цементно-песчаным раствором между трубой и стенкой углубления. Если для выполнения стоек заготовлена опалубка, гидроизоляционный материал закладывается на дно шурфа и заливается рабочей смесью. Такие столбы укрепляются арматурными прутами.

Трубу приподнимают на высоту 20-30 сантиметров и оставляют до полного затвердевания цемента. В случае необходимости, выполняется укрепление столбов. Это зависит от выбранного материала. После затвердевания подушки и укрепления стоек, жидкий бетон заливается в свободное пространство в углубления, а потом в полость внутри трубы.

Готовые столбы оставляют до полного высыхания, и набирать определённую прочность. Верхние концы арматурных прутьев выступают из опор на 15-20 сантиметров.

Опорные столбы связываются ленточной частью конструкцииОпорные столбы связываются ленточной частью конструкции

Установка ленты

После выхода на поверхность опорные столбы связываются ленточной частью конструкции. Соединительную стяжку называют ростверком, который держится на опорах.

Пошаговая инструкция строительства ленточного участка фундамента:

  1. Делается каркас из арматуры и стальной вязальной проволоки. Полученный элемент приваривается к арматурным прутьям, торчащим из столбов.
  2. Монтируется опалубка для заливки ростверка вокруг сваренного каркаса. Для сооружения используются доски, фанера или плиты ДСП.
  3. Выполняется гидроизоляция внутренней поверхности опалубка. Для этого используется полиэтилен или мембранный материал.
  4. Заливается бетонный раствор в собранную опалубку. Рабочий раствор можно приготовить самостоятельно или заказать готовый. Операция выполняется за один заход, раствор лить только горизонтально. Следует предотвращать образование вертикальных стыков, может произойти образование трещин. В залитый бетонный раствор погружается специальный вибратор. Это поможет избавиться от образования воздушных карманов.

Ростверк сохнет в течение 28 дней, за это время бетон набирает прочность. У зависимости от погодных условий на протяжении всего времени необходимо выполнять следующие процедуры:

  • При большой влажности накрывать полиэтиленовой плёнкой.
  • При высокой температуре — дополнительно увлажнять.

Опалубку можно снять после полного затвердевания заливки. Обязательно выполняется гидроизоляция ленточной части фундамента и засыпаются оставшиеся траншеи.

Полное затвердевание заливкиПолное затвердевание заливки

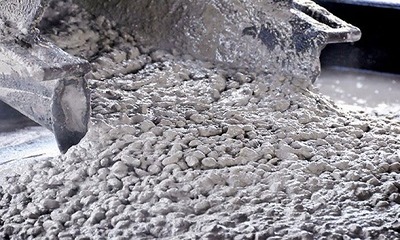

Свойства бетонного раствора

Качество бетонной смеси влияет на долговечность ленточного фундамента, а значить на срок службы возводимого объекта. Не следует экономить на качестве строительного материала.

Основными составляющими рабочего раствора являются:

  • цемент;
  • вода;
  • щебень;
  • песок;
  • добавки.

Примеси добавляются для ускорения процесса застывания. Для лёгких конструкция лучше выбрать цемент марки М200, для капитальных строений отдать предпочтение М300, М400.

Используемый песок необходимо просеивать. Он не должен содержать глину, мусор, камушки. Щебень выбирают средней фракции. Вода – очищенная без вредных примесей.

Оптимальное соотношение компонентов приведено в таблице.

№ п/пСоставляющий материалПропорция
1Цемент1
2Песок3
3Щебень5

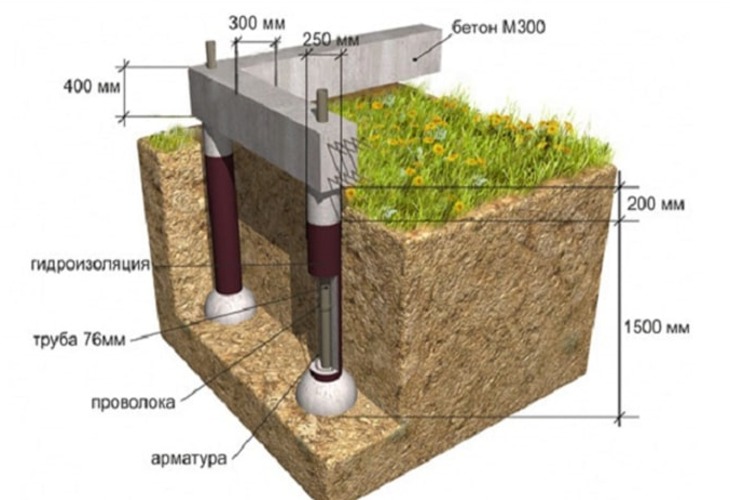

Технология производства конструкции Технология производства конструкции

Для замешивания раствора понадобиться бетономешалка.

Столбчато-ленточный фундамент во многих вариантах строительства объекта является оптимальным решением. Технология производства позволяет сэкономить время и финансовые вложения.

как сделать расчет, из каких материалов можно построить, а также пошаговая инструкция по монтажу

При выборе вида основания для будущего строения в первую очередь уделяют внимание особенностям грунта.

Если из-за его неустойчивости использовать классическую «ленту» нельзя, часто прибегают к комбинированным конструкциям. К подобным типам оснований относятся столбчато-ленточные фундаменты.

Из каких материалов монтируется конструкция и как возвести основание самостоятельно обсудим в деталях в статье.

Конструктивные особенности

Столбчато-ленточный фундамент представляет собой основу для зданий, в которой подземная часть обустроена по типу столбчатой конструкции. А надземная – по типу ленточного. Ленточная часть опирается на железобетонные столбы.

Столбы устанавливаются ниже уровня промерзания на песчаную подушку. Ленточное основание возводится при помощи армирующего каркаса залитого бетоном.

Применяется такая конструкция при строительстве легких каркасных или деревянных зданий на сложном грунте:

  1. рыхлом;
  2. подвижном;
  3. рельефном;
  4. пучинистом.

Преимущества:

  • простота в выполнении;
  • минимум земельных работ;
  • возможность строить дома на участках с сильно выраженным рельефом;
  • высокая теплоизоляция за счет отдаления пола здания от почвы;
  • повышенная устойчивость и прочность конструкции;
  • такой фундамент обеспечивает защиту от повреждения здания при подвижках грунта и вибрационных воздействиях.

Недостатки:

  • при данном варианте фундамента невозможно построить дом с подвалом;
  • сложность проектирования (нужно заказывать проект).

Для каких случаев подходит?

Фундамент столбчато-ленточного типа подходит для строительства коттеджей из легких материалов, всевозможных хозпостроек. Обычно он применяется в местностях с высоким уровнем пучинистости почвы. Конструкция основания снижает степень воздействия пучинистости на стены здания.

Часто такое основание возводится при строительстве в регионах с глубоким промерзанием почвы, а также в различных случаях, когда требуется повышенная прочность и одновременно легкость основания.

Внимание! Столбчато-ленточный фундамент нельзя применять на участках с перепадом высот, превышающем 2 метра. Он не подходит для местности с глинистой или болотистой почвой, а также для строительства любых домов из тяжелых стройматериалов.

Материалы

Ленточная часть фундамента возводится из арматуры с бетоном. Подземные столбы могут быть выполнены из различных наборных или цельных материалов, каждый из которых имеет свои особенности.

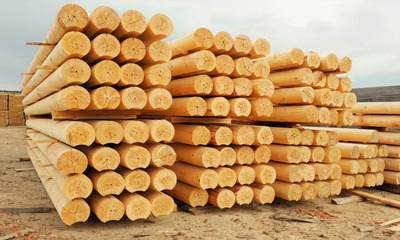

Дерево

Деревянные столбы недорого стоят, их легко устанавливать, при этом они повышают теплосберегающие свойства фундамента.

Но дерево недолговечно.

Даже если использовать балки из дуба, предварительно обработав их качественными составами, защищающими древесину от воздействия влаги и вредителей, они прослужат максимум 30 лет.

Справка! Дерево идеально подходит для обустройства ростверков, приподнятых над землей и для сооружения легких хозяйственных построек. Его применяют для строительства временных жилых строений.

Кирпич

Кирпич может быть использован при возведении ленточной части конструкции. Нередко его применяют для сооружения столбов. Преимущество кирпича в его экономичности, долговечности и простоте применения.

Выкладывать столбы из кирпича можно не имея квалификации строителя. Главное – правильно смешать цементный раствор, чтобы в процессе эксплуатации столбы не рассыпались на отдельные кирпичи.

При создании подземной опоры здания можно применять только такой кирпич, который не впитывает влагу. Подходит силикатный или полнотелый керамический.

Бетон

Бетон является основным материалом для сооружения ленточной части.

В качестве столбов используется заливка бетоном армированного каркаса. Наружной стенкой бетонного столба может послужить труба из влагостойкого материала.

Бетонные столбы самые надежные и прочные. Но их возведение – достаточно трудоемкий процесс, требующий применения специального строительного оборудования.

Интересно! Для строительства совсем небольших построек применение такого фундамента необоснованно. Оно используется при строительстве достаточно габаритных домов из легких материалов. Бетон должен быть марки не ниже М300.

Трубы

Трубы для столбов основания могут быть из:

  • пластика;
  • бетона;
  • асбеста;
  • железа.

Пластик подходит только для маленьких легких построек. Асбестовые трубы достаточно прочные, но недолговечные – служат около 60 лет. Металл тоже прочен и надежен, но требует обустройства надежной гидроизоляции.

Набивные и буронабивные столбы

Набивной столб – это свая, получаемая путем заливания бетоном предварительно подготовленной скважины. Буронабивной столбы сооружаются путем бурения и заливки скважины.

Такой вариант фундамента отличается повышенной прочностью, износостойкостью, сопротивляемостью внешним воздействиям.

Является не самым экономичным вариантом возведения столбчато-ленточного фундамента.

Справка! Может выдерживать высокие нагрузки в виде коттеджей в два или три этажа из легких материалов или одноэтажных домов из камня или кирпича.

Бутовый камень

Бутовый камень может быть использован как для сооружения столбов, так и для обустройства ленточной части. Выкладывать столбы из этого материала непросто.

Нужно тщательно подбирать камни, использовать надежную связку с применением армирующих элементов. Использование бута для ленточного основания более рационально. Он выполняет функцию наполнителя, связанного цементной смесью.

Опоры из натурального камня прочны и надежны. Могут выдерживать габаритные постройки из легких материалов. Но если при создании бутового фундамента нарушается технология, прослужит он недолго. Сам камень сохранится, но кладка будет постепенно разрушаться.

Пошаговая инструкция возведения своими руками

Обустройство столбчато-ленточного фундамента не требует применения сложной техники. Оно может быть осуществлено своими руками, при наличии базовых строительных навыков.

Создание проекта и определение стоимости

Для строительства легкого сооружения или временной хозпостройки на ровном участке с хорошим грунтом фундамент можно запроектировать самостоятельно.

Но при возведении жилого дома лучше обратиться к проектировщику, который учтет множество важных факторов:

  1. характеристики почвы;
  2. уклон участка;
  3. глубина промерзания.

Стоимость такого фундамента зависит от габаритов запланированного здания, а также от выбранного материала, технологии укладки столбов и ленты.

Самостоятельно рассчитать стоимость всего сооружения возможно в том случае, если есть тщательно просчитанный проект. Можно для расчетов использовать математические формулы.

Проще воспользоваться онлайн калькуляторами, которые рассчитывают расход и стоимость конструкций по тем же формулам. В данном случае помогут 2 калькулятора – для расчета столбов и для расчета ленты.

Важно! При использовании онлайн-калькуляторов необходимо в специальные окна формы ввести параметры будущего фундамента. Расчет производится автоматически, без погрешностей.

Расчет заглубления

Планируя строительство на стабильном грунте, и зная глубину промерзания почвы в своей местности, можно рассчитать заглубление столбов самостоятельно.

Они должны быть погружены в землю на 20-30 см ниже уровня промерзания.

Средняя глубина – 80 см. можно использовать онлайн калькулятор, но в его форму нужно вводить точные данные местности, зная которые проще посчитать самому.

При наличии усложняющих факторов следует за расчетами обратиться к специалисту. Например, на участке с выраженным уклоном глубина отдельных столбов относительно уровня земли будет отличаться. При слабом грунте столбы должны быть более заглубленными и укрепленными на уровне более устойчивого слоя.

Внимание! Правила по проектированию и строительству фундаментов содержаться в СП 50-101-2004.

Подробно о расчете столбчато-ленточного фундамента в видео:

Подготовка и разметка участка

Перед началом работ по возведению фундамента необходимо подготовить участок:

  • нужно убрать весь мусор;
  • выкорчевать деревья, которые могут помешать строительству, заезду спецтехники или подвозу материалов;
  • место застройки следует разровнять.

Разметка выполняется при помощи колышков и веревки. Необходимо отметить внутренний и внешний периметр ленточного фундамента, а также места для бурения скважин под столбы.

Создание траншеи и углублений под столбы

Траншеи и углубления можно сделать вручную. Но если строится полноценный коттедж, это будет слишком долго, тяжело, не идеально.

Совет! Лучше вызвать современную строительную спецтехнику с малыми габаритами, при помощи которой за один день можно полностью провести все земельные подготовительные работы.

Монтаж опор

Порядок действий будет следующим:

  • Монтаж начинается с утрамбовки дна ямы. Землю на дне нужно увлажнить и при помощи утрамбовывающего инструмента хорошо спрессовать.
  • На дно насыпать песчано-щебневую смесь, создав подушку около 20 см в высоту. Ее тоже следует увлажнить и утрамбовать.
  • На подушку уложить гидроизоляцию в виде полиэтилена или рубероида.
  • Создать опалубку из досок (если земля плотная и сухая, просто выстелить стены ямы полиэтиленом).
  • Опалубку желательно смочить.
  • Собрать каркас столба из арматуры, поместить его в опалубку.
  • Залить подготовленную конструкцию бетонной смесью. Лить постепенно, через каждые 20-30 см выравнивать слой при помощи вибратора.
  • Снять опалубку можно через 3-4 дня, когда затвердеет раствор.
  • Поверхность опор обработать гидроизоляцией.
  • Оставшийся просвет ямы засыпать песком.

Монтаж ленты

Опорные столбы вышли вершиной на полосу ленточного фундамента. Теперь нужно обустроить ленту:

  • Сделать каркас из стальной проволоки и сварить его с выступающими арматурными прутьями столбов.
  • Из досок или фанеры соорудить опалубку ленты, придерживаясь разметки.
  • Листовым гидроизоляционным материалом выложить внутренние стенки опалубки.
  • Опалубка аккуратно заливается цементным раствором. Слой должен получиться ровным, без стыков и пузырьков воздуха.
  • Далее нужно 28 дней ждать, пока цемент ленты затвердеет, наберется прочности. Если в это время стоит жаркая погода, цементную ленту нужно периодически увлажнять. При влажной погоде – накрыть полиэтиленом. Иначе высыхание будет неравномерным, что может привести к деформации, растрескиванию.

Частые ошибки и способы их избежать

  • Укладка песчаной подушки без утрамбовки. Это приводит к неравномерному проседанию столбов и деформации ленточной части. Нужно обязательно утрамбовывать почву под подушкой и саму подушку.
  • Допускаются неровности дна траншеи. В результате толщина бетонной заливки получается неравномерной, и высыхает она неравномерно. Чтобы этого избежать следует при прокладывании траншеи использовать строительные лазерные уровни.
  • Выкапывают траншеи и оставляют их на несколько дней. В результате земля со стенок осыпается и создает перепады на дне. Нужно выкапывать и наполнять ямы в один день.

Заключение

Столбчато-ленточные фундаменты применяются при строительстве легких каркасных, щитовых и деревянных построек. Незаменим при возведении домов на участках со сложными условиями.

В процессе подготовки капитального жилого дома проект фундамента следует заказать у специалиста. Для сооружения хозпостроек можно рассчитать все самостоятельно.

Монтаж столбов и ленты может быть произведен своими руками. Но для качества и скорости работы желательно арендовать малогабаритную строительную спецтехнику.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

Столбчатый фундамент: технология возведения своими силами | ofundamentah.com

Возведение фундамента – это одно из самых ответственных действий при строительстве здания. Независимо от того, какой материал будет использоваться для создания каркаса здания – его целостность и долговечность будет целиком зависеть от качественных характеристик имеющейся основы. Столбчатый фундамент — вот наиболее оптимальный вариант при строительстве каркасных конструкций.

Устройство столбчатых фундаментов на песчаном грунте

Столбчатый фундамент обладает необходимой степенью прочности, при этом для его создания необходимо минимальное количество ресурсов. При создании основы данного типа не требуется присутствия большого количества рабочей силы, что также помогает существенно сэкономить средства – как показывает практика, цена услуг специалистов составляет около 40% стоимости расходуемого материала.

Опорные столбы: фото

Также устройство столбчатого фундамента показано при наличии пучинистых и песчаных грунтов, которые подвержены сильной деформации и заливка ленточной фундаментной основы может быть нежелательна, так как это может привести к провисанию или растрескиванию бетона. Основа столбчатого типа позволяет нивелировать негативное влияние подвижного грунта и создать надежную конструкцию без использования дорогостоящих усилителей.

В данной статье будет предоставлена подробная инструкция о том, как создать столбчатый фундамент самостоятельно. В ней будет подробно описан порядок работ и наиболее важные моменты, соблюдение которых является неотъемлемой частью качественно созданной основы.

Основы технологии

Возможные материалы и варианты для создания столбчатой основы для зданий

Технология столбчатого фундамента представляет собой возведение несущих столбов, которые играют роль опоры для всей конструкции. Несущие колонны погружаются в грунт на определенную глубину, а верхняя их часть в обязательном порядке должна возвышаться над землей.

В качестве материала для изготовления колонны используются:

  • Бетон;
  • Кирпич;
  • Бетонные блоки;
  • Металлические или асбестоцементные трубы.
Фундамент из бетонных блоков своими руками

Несущие столбы в обязательном порядке располагаются на углах здания и пересечениях несущих стен, так как в этих местах создается максимальная нагрузка. Помимо угловых и перекрестных колонн, также на равных промежутках располагают промежуточные несущие элементы — точное местоположение рассчитывается исходя из размеров и массы будущей конструкции.

Неотъемлемой частью столбчатого фундамента является ростверк – система мощных перемычек их металла, бетона или дерева, которая будет объединять столбы в единое целое и равномерно распределять между ними общую массу конструкции. Также ростверк будет служить основой для всего здания – на него будут монтироваться основные детали каркаса.

Материал для столбов

Кирпич

Установка столбов из кирпича

Кирпичные колонны используются в том случае, если столбчатый фундамент дома будет иметь малозаглубленную или незаглублённую структуру. Для формирования колонны используется только кирпич-железняк, который проходит соответствующий обжиг в печи.

Другие виды кирпича для этой цели не подходят. Минимальная ширина столба должна составлять 38 см, в зависимости от размера материала.

Бетон

Это наиболее распространенная и в тоже время самая надежная модификация столбчатого фундамента. Армированные бетонные столбы могут выдержать максимальную нагрузку и в тоже время, абсолютно равнодушны к воздействию окружающей среды и влажности. Помимо монолитных бетонных конструкций допустимо также использовать столбчатый фундамент из блоков.

Глубина фундамента

Незаглубленный фундамент

Незаглубленной считается основа, в которой уровень расположения столбов располагается на глубине 40 – 50 см. То есть уровень заглубления в грунт составляет менее 50% от расчетной глубины промерзания почвы.

Малозаглубленными считаются фундаменты, в которых глубина расположения несущих колонн достигает 70% от глубины промерзания грунта.

Заглубленным фундамент может считаться в том случае, если основа колонн располагается на 0,5 метра ниже уровня промерзания грунта.

Фундамент столбчатый не рекомендуется

  • Если грунт предрасположен к горизонтальным сдвигам, так как даже идеально выставленные колонны недостаточно устойчивы и могут быть подвергнуты опрокидыванию, при существенных сдвигах почвы. Для компенсации этого фактора используется железобетонный ростверк, однако его наличие сводит на нет разницу в расходе строительного материала с ленточным фундаментом;
  • Нежелательно их использование при возведении конструкции с массивными кирпичными стенами толщиной более полуметра и железобетонными плитами-перекрытиями;

Монтаж

Расчет колонн

Расчеты и проектировка

Расчет столбчатых фундаментов делается параллельно с общим проектом сооружения. Определяется количество столбов, их диаметр, расположение, глубина погружения и материал который будет предпочтителен для их изготовления. Для произведения точных расчетов требуется подробные характеристики грунта: уровень промерзания, глубина расположения грунтовых вод, уровень пучения почвы и т.д.

Один из способов устройства основания

Правильный расчет столбчатого фундамента также во многом зависит от характеристик возводимой конструкции: ее массы, материала, который будет использоваться при строительстве, количества этажей, типа перекрытий и т.п. Для самостоятельного определения структуры и местоположения колонн используется онлайн-калькулятор расчета столбчатого фундамента.

Подготовка площадки. Разметка

Разметка

По имеющемуся чертежу посредством строительной нити очерчивается контур будущего сооружения. На этом этапе важна правильная геометрия созданного контура – нить должна натягиваться двумя линиями параллельно друг к другу, толщина промежутка между ними должна примерно соответствовать толщине ростверка. Если разметка осуществлена правильно, то все углы и пересечения будут иметь значение 90 градусов.

Обратите внимание!
Если существует отклонение в градусах на углах, то это говорит о том, что нарушена диагональ и форма будущего здания не будет прямоугольной.

Чтобы определить, правильно ли выдержанна общая геометрия будущего сооружения, необходимо выверить соответствие диагоналей. Для этого, производятся необходимые измерения (соответствие длины и ширины сторон) и на наружных углах создаются отметки – таким образом, вы получите относительно правильный прямоугольник. Однако при таком подходе возможно наличие погрешности, которую невозможно определить визуально.

Проверка диагонали

Для определения возможных погрешностей, между дальними углами по диагонали натягивается нить — если длина обоих диагоналей равна, то при соответствии значений имеющихся сторон фигуру можно считать правильной. Если же диагональные линии не соответствуют друг другу по длине, то один из отрезков сдвигается вперед или назад до получения равного значения диагонали.

Подготовка участка

  • В первую очередь необходимо подготовить площадку для будущего сооружения. По всему периметру на 20 – 30 см срезается верхний слой почвы — примерно такую толщину имеет органический слой — в качестве основы для строительства он не пригоден;
  • Очищенную от мусора площадку подвергают планировке – срезаются бугры, а в ямы досыпается грунт. В результате у вас должна получиться ровная по горизонтали поверхность;
  • На месте расположения несущих колонн выкапываются котлованы необходимой глубины. Если после формирования котлована на дне имеется песок или гравий, то в дополнительной засыпке он не нуждается. Если же основой для столбов будет служить почва – необходимо осуществить засыпку песком на 20 – 30 см.

Монтаж колонн

Бетонная колонна

На дно котлована заливается слой бетона толщиной около 20 см, который будет служить подушкой для колонны. Если в качестве материала используется кирпич, то осуществляется кладка замкнутым способом, а в образовавшееся внутри колонны пространство закладывается арматурный каркас и заливается бетонный раствор.

Если колонны будут формироваться посредством бетона, то существует возможность заливки без применения опалубки для фундамента. Для этой цели вместо котлована ручным буром формируется вертикальная скважина необходимого диаметра и глубины, в которую закладывается каркас армировки и заливается бетон.

Чтобы избежать обвала стен и утечки бетона, края скважины закладываются рубероидом. Выступающая часть формируется посредством опалубки.

Обратите внимание!
При заливке или выкладке колонн необходимо осуществить выравнивание столбчатого фундамента – вершины столбов должны находиться на одном горизонтальном уровне.
Это обязательное условие необходимое для дальнейшей установки ростверка.
Опалубка для верхней части несущего столба

Ростверк и забирка

Ростверк формируется посредством бетонной, металлической или деревянной рандбалки – материал подбирается в зависимости от структуры будущего здания. Бетонный ростверк фундамента формируется посредством опалубки, а металлический или деревянный имеет сборную конструкцию.

Обратите внимание!
Сборный пояс-ростверк собирается из отдельных частей – опорные соединения должны опираться на несущий столб, иначе несущая способность перекрытий перестанет соответствовать номинальному значению прочности.

Если ростверк будет находиться высоко над землей, то резонно возникает вопрос: чем закрыть столбчатый фундамент снаружи? Для этой цели возводится забирка – перекрытие перекрывающее промежуток между несущими столбами. Материалом для нее могут служить различные материалы, однако традиционно для ее сооружения используется облицовочный кирпич или камень.

Кирпич для забирки

Забирка из кирпича возводится также как и обыкновенная облицовка – заливается узкая ленточная основа либо стяжка, на которую затем кладется кирпич. В поверхности облицовки оставляются вентиляционные отверстия, как и в обычном цокольном перекрытии. Не следует связывать ее с несущими столбами, так как разность усадки приведет к образованию трещин.

Итог

Принципы устройства основания для домов из различных материалов

Столбчатый фундамент дома — это один из самых экономичных и в тоже время надежных основ для возведения сооружений в подвижных грунтах. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Читать далее…

Ленточный фундамент своими руками: инструкция + видео | Своими Руками — стройка и ремонт

Готовый ленточный фундамент

Ленточный фундамент

Одним из самых популярных типов фундаментов при строительстве является ленточный фундамент: он состоит из замкнутых по всему контуру железобетонных конструкций (каркас из арматуры и заливка бетоном разных марок).

Ленточный фундамент в разрезе

Ленточный фундамент подходит для дома, бани, гаража и даже забора. Популярные размеры фундаментов для дома: 8х8, 10х10 и более метров; для гаража: 4х6 метра; для бани: 3х4 метра.

Одной из разновидностей ленточных фундаментов является набирающий популярность свайно-ленточный или столбчато-ленточный фундамент, которые обладают дополнительными заглубленными укреплениями по углам. Такие фиксирующие элементы помогают мелкозаглубленным фундаментам сохранить стабильность, особенно, если строительство дома производится на склоне.

Свайно-ленточный фундамент в разрезе

Ленточный фундамент часто называют монолитным, так как в его основе находится связанный армированный каркас, залитый бетоном с обязательным вибрированием.

Над фундаментом часто оборудуют цоколь из кирпича , бетонных блоков или камня. В высоком фундаменте оборудуют так называемые «продухи» — вентиляционные отверстия.

Пошаговая инструкция

Правильный ленточный фундамент соответствует СНиП (СП 22.13330.2016). Устройство ленты фундамента по технологии и проекту после геологических изысканий практически исключает необходимость крайне дорогостоящего ремонта.

Устройство ленточного фундамента своими руками без геологических исследований почвы и архитектурного проекта несет в себе целый комплекс рисков, поэтому соблюдение технологии в данном случае крайне важно.

Разметка

Для разметки фундамента используют лазерные и оптические нивелиры (уровни). Ленточные фундаменты под самые простые сооружения квадратной или прямоугольной формы размечают при помощи равных диагоналей, которые образуют равные стороны строений.

Разметка ленточного фундамента

В любом случае, корректные измерения на этапе разметки крайне важны, так как в дальнейшем весь строящийся объект зависит от фундамента.

Опалубка

Установка опалубки для ленточного фундамента — трудоемкий, но важный процесс. Опалубка должна не просто выдержать давление нескольких кубических метров бетона, но и сохранить форму.

Опалубка для ленточного фундамента

Опалубка может быть изготовлена из деревянной доски, ламинированной фанеры, ОСП (OSB), металлических конструкций.

Гидроизоляция

Гидроизоляция ленточного фундамента заключается в придании бетонной смеси гидрофобных свойств либо в физической изоляции бетона водонепроницаемыми барьерами в виде пленок, рубероида или других полимерных материалов.

Гидроизоляция ленточного фундамента рубероидом

Гидроизоляция необходима, чтобы атмосферные осадки пр и попадании в почву не напитывали влагой фундамент и стены, что может привести к их разрушению при многократном повторении.

Армирование

Армирование ленточного фундамента представляет собой вязку арматуры в арматурный каркас при помощи проволок различного диаметра.

Армирование ленточного фундамента

В итоге арматура должна быть связана в монолитный каркас по всему периметру.

Заливка

Заливка ленточного фундамента производится за один раз: это означает, что весь фундамент должен быть залит бетоном до его застывания, чтобы избежать холодных швов (слоев) бетона.

Заливка ленточного фундамента бетоном

Бетон лучше использовать заводской, который будет доставлен автомобилем-миксером и залит при помощи желоба или бетононасосом.

При заливке необходимо использовать вибратор для бетона, чтобы избавиться от пустот в растворе и сделать ленточный фундамент монолитным. Не стоит переусердствовать с вибрирующими установками, иначе весь щебень в бетоне осядет на дно фундамента, а на поверхности останется цементно-песчаное молочко.

Вибрирование бетона в фундаменте

Застывание бетона

Схватывание бетона происходит в течение первых 24-48 часов в зависимости от марки бетона и присадок к нему, температурным условиям окружающей среды. После схватывания по бетону может пройти человек, но это максимальная нагрузка, которую можно придать этой конструкции.

Марочную прочность бетон набирает от 28 дней. Подробнее указывает в сопровождающих документах бетонный завод.

Снятие опалубки

Если при устройстве ленточного фундамента использовалась съемная опалубка, ее разбирают и снимают. иногда в качестве опалубки используют прочные утеплители вроде Пеноплекса, которые являются также и гидроизолирующим слоем.

Видео

Столбчато ленточный фундамент своими руками

Основания дома является обязательной конструкцией при возведении строений. От качества конструкции зависит долговечность и устойчивость будущей постройки. Столбчато ленточный фундамент, как раз таки относится к прочнейшим основам, которые возможно сделать своими руками.

При выборе фундамента первое, на что необходимо обратить внимание – это:

  • глубина залегания грунтовых вод;
  • и другие характеристики почвы.

В отличие от многих других разновидностей фундамента, мелкозаглубленный столбчато-ленточный предназначен исключительно для построек с небольшим весом. К таким сооружениям относятся:

  • каркасно-щитовые дома;
  • обыкновенные каркасные дома;
  • и деревянные дома.

Этот тип фундамента совершенно не подходит для местности в которой уровень грунтовых вод достигает поверхности земли. Если же возведение такого фундамента, несмотря на неподходящую местность, необходимо, то перед возведением конструкции требуется сделать плотное основание.


мелкозаглубленный столбчато-ленточный предназначен исключительно для построек с небольшим весом.

Конструктивные особенности

Столбчато-ленточный фундамент представляет собой основу для зданий, в которой подземная часть обустроена по типу столбчатой конструкции. А надземная – по типу ленточного. Ленточная часть опирается на железобетонные столбы.

Столбы устанавливаются ниже уровня промерзания на песчаную подушку. Ленточное основание возводится при помощи армирующего каркаса залитого бетоном.

Применяется такая конструкция при строительстве легких каркасных или деревянных зданий на сложном грунте:

  1. рыхлом;
  2. подвижном;
  3. рельефном;
  4. пучинистом.

Преимущества:

Недостатки:

  • при данном варианте фундамента невозможно построить дом с подвалом;
  • сложность проектирования (нужно заказывать проект).

Преимущества и недостатки технологии столбчатого фундамента

К преимуществам этого типа фундамента можно отнести:

  • разнообразие типов столбчатого фундамента, позволяющее учесть нагрузку, особенности грунта, климатические условия;
  • незначительные финансовые затраты на приобретение материалов;
  • небольшие объемы строительного материала;
  • быстрые сроки возведения;
  • способность выдерживать значительные нагрузки.

Недостатками данного типа можно считать:

  • невозможность использования при возведение больших 2-3-х этажных зданий из кирпича и бетона;
  • недопустимость использования при близком расположении грунтовых вод к поверхности земли.


Для каких случаев подходит?

Фундамент столбчато-ленточного типа подходит для строительства коттеджей из легких материалов, всевозможных хозпостроек. Обычно он применяется в местностях с высоким уровнем пучинистости почвы. Конструкция основания снижает степень воздействия пучинистости на стены здания.

Часто такое основание возводится при строительстве в регионах с глубоким промерзанием почвы, а также в различных случаях, когда требуется повышенная прочность и одновременно легкость основания.

Внимание! Столбчато-ленточный фундамент нельзя применять на участках с перепадом высот, превышающем 2 метра. Он не подходит для местности с глинистой или болотистой почвой, а также для строительства любых домов из тяжелых стройматериалов.



Ценовой вопрос

В конце хотелось бы сказать несколько слов о том, сколько же денег затрачивается на подобные строительные мероприятия. И в первую очередь нужно сказать, что стоимость строительства будет ограничиваться только себестоимостью материалов, необходимых для возведения основы. Цены на базовые строительные ресурсы постоянно колеблются, однако можно с уверенностью сказать, что в ситуации, когда строительством занимаются частные компании, результат получится как минимум в 2 раза дороже. Для небольшого строительства на частной территории необходимости в этом совершенно нет.



Материалы

Ленточная часть фундамента возводится из арматуры с бетоном. Подземные столбы могут быть выполнены из различных наборных или цельных материалов, каждый из которых имеет свои особенности.

Дерево


Деревянные столбы недорого стоят, их легко устанавливать, при этом они повышают теплосберегающие свойства фундамента.

Но дерево недолговечно.

Даже если использовать балки из дуба, предварительно обработав их качественными составами, защищающими древесину от воздействия влаги и вредителей, они прослужат максимум 30 лет.

Справка! Дерево идеально подходит для обустройства ростверков, приподнятых над землей и для сооружения легких хозяйственных построек. Его применяют для строительства временных жилых строений.

Кирпич

Кирпич может быть использован при возведении ленточной части конструкции. Нередко его применяют для сооружения столбов. Преимущество кирпича в его экономичности, долговечности и простоте применения.

Выкладывать столбы из кирпича можно не имея квалификации строителя. Главное – правильно смешать цементный раствор, чтобы в процессе эксплуатации столбы не рассыпались на отдельные кирпичи.

При создании подземной опоры здания можно применять только такой кирпич, который не впитывает влагу. Подходит силикатный или полнотелый керамический.

Бетон


Бетон является основным материалом для сооружения ленточной части.

В качестве столбов используется заливка бетоном армированного каркаса. Наружной стенкой бетонного столба может послужить труба из влагостойкого материала.

Бетонные столбы самые надежные и прочные. Но их возведение – достаточно трудоемкий процесс, требующий применения специального строительного оборудования.

Интересно! Для строительства совсем небольших построек применение такого фундамента необоснованно. Оно используется при строительстве достаточно габаритных домов из легких материалов. Бетон должен быть марки не ниже М300.

Трубы

Трубы для столбов основания могут быть из:

  • пластика;
  • бетона;
  • асбеста;
  • железа.

Пластик подходит только для маленьких легких построек. Асбестовые трубы достаточно прочные, но недолговечные – служат около 60 лет. Металл тоже прочен и надежен, но требует обустройства надежной гидроизоляции.

Набивные и буронабивные столбы


Набивной столб – это свая, получаемая путем заливания бетоном предварительно подготовленной скважины. Буронабивной столбы сооружаются путем бурения и заливки скважины.

Такой вариант фундамента отличается повышенной прочностью, износостойкостью, сопротивляемостью внешним воздействиям.

Является не самым экономичным вариантом возведения столбчато-ленточного фундамента.

Справка! Может выдерживать высокие нагрузки в виде коттеджей в два или три этажа из легких материалов или одноэтажных домов из камня или кирпича.

Бутовый камень

Бутовый камень может быть использован как для сооружения столбов, так и для обустройства ленточной части. Выкладывать столбы из этого материала непросто.

Нужно тщательно подбирать камни, использовать надежную связку с применением армирующих элементов. Использование бута для ленточного основания более рационально. Он выполняет функцию наполнителя, связанного цементной смесью.

Опоры из натурального камня прочны и надежны. Могут выдерживать габаритные постройки из легких материалов. Но если при создании бутового фундамента нарушается технология, прослужит он недолго. Сам камень сохранится, но кладка будет постепенно разрушаться.



Устройство опорно-столбчатого фундамента

Фундаменты этого типа применяют при строительстве небольших легких домов и хозяйственных построек. Обычно такие сооружения не превышают размеров 6 на 6 метров. При постройке такого здания можно обойтись всего 16-ю точками опоры.

Для опоры используются бетонные столбы, которые устанавливаются по периметру и под каждой поперечной несущей балкой перекрытия. Они устанавливаются на расстоянии двух метров друг от друга. Столбы – это фундаментные блоки размером 200х200х400 мм, закрепленные на бетонной плите с основанием 40 0 мм. Для гидроизоляции блоки покрыты сверху слоем рубероида.

Еще одной особенностью данного фундамента является то, что его можно устанавливать не только в теплое время года, но и зимой, если температура воздуха не будет понижаться ниже минус 10 градусов.


Пошаговая инструкция возведения своими руками

Обустройство столбчато-ленточного фундамента не требует применения сложной техники. Оно может быть осуществлено своими руками, при наличии базовых строительных навыков.

Создание проекта и определение стоимости

Для строительства легкого сооружения или временной хозпостройки на ровном участке с хорошим грунтом фундамент можно запроектировать самостоятельно.

Но при возведении жилого дома лучше обратиться к проектировщику, который учтет множество важных факторов:

  1. характеристики почвы;
  2. уклон участка;
  3. глубина промерзания.

Стоимость такого фундамента зависит от габаритов запланированного здания, а также от выбранного материала, технологии укладки столбов и ленты.

Самостоятельно рассчитать стоимость всего сооружения возможно в том случае, если есть тщательно просчитанный проект. Можно для расчетов использовать математические формулы.

Проще воспользоваться онлайн калькуляторами, которые рассчитывают расход и стоимость конструкций по тем же формулам. В данном случае помогут 2 калькулятора – для расчета столбов и для расчета ленты.

Важно! При использовании онлайн-калькуляторов необходимо в специальные окна формы ввести параметры будущего фундамента. Расчет производится автоматически, без погрешностей.

Расчет заглубления

Планируя строительство на стабильном грунте, и зная глубину промерзания почвы в своей местности, можно рассчитать заглубление столбов самостоятельно.


Они должны быть погружены в землю на 20-30 см ниже уровня промерзания.

Средняя глубина – 80 см. можно использовать онлайн калькулятор, но в его форму нужно вводить точные данные местности, зная которые проще посчитать самому.

При наличии усложняющих факторов следует за расчетами обратиться к специалисту. Например, на участке с выраженным уклоном глубина отдельных столбов относительно уровня земли будет отличаться. При слабом грунте столбы должны быть более заглубленными и укрепленными на уровне более устойчивого слоя.

Внимание! Правила по проектированию и строительству фундаментов содержаться в СП 50-101-2004.

Подробно о расчете столбчато-ленточного фундамента в видео:

Подготовка и разметка участка

Перед началом работ по возведению фундамента необходимо подготовить участок:

  • нужно убрать весь мусор;
  • выкорчевать деревья, которые могут помешать строительству, заезду спецтехники или подвозу материалов;
  • место застройки следует разровнять.

Разметка выполняется при помощи колышков и веревки. Необходимо отметить внутренний и внешний периметр ленточного фундамента, а также места для бурения скважин под столбы.

Создание траншеи и углублений под столбы

Траншеи и углубления можно сделать вручную. Но если строится полноценный коттедж, это будет слишком долго, тяжело, не идеально.

Совет! Лучше вызвать современную строительную спецтехнику с малыми габаритами, при помощи которой за один день можно полностью провести все земельные подготовительные работы.

Монтаж опор

Порядок действий будет следующим:

Монтаж ленты

Опорные столбы вышли вершиной на полосу ленточного фундамента. Теперь нужно обустроить ленту:

  • Сделать каркас из стальной проволоки и сварить его с выступающими арматурными прутьями столбов.
  • Из досок или фанеры соорудить опалубку ленты, придерживаясь разметки.
  • Листовым гидроизоляционным материалом выложить внутренние стенки опалубки.
  • Опалубка аккуратно заливается цементным раствором. Слой должен получиться ровным, без стыков и пузырьков воздуха.
  • Далее нужно 28 дней ждать, пока цемент ленты затвердеет, наберется прочности. Если в это время стоит жаркая погода, цементную ленту нужно периодически увлажнять. При влажной погоде – накрыть полиэтиленом. Иначе высыхание будет неравномерным, что может привести к деформации, растрескиванию.

Как рассчитать столбчатый фундамент

Вот пример расчета столбчато-монолитного железобетонного фундамента дома, стены которого имеют размер 5 на 3 метра, а высота – 3 метра.

Для этого нам понадобятся столбы квадратного сечения, имеющие длину стороны в 50 см, высоту в 1 м. Ростверк в данном случае имеет ширину ленты в 30 см, высоту отливной части – 20 см и выполняется из армированного бетона. При строительстве дома используются блоки, для крыши – деревянный каркас и шифер. Полы и чердачные перекрытия сделаны из дерева. В целом на дом будет затрачено 5 куб. М древесины, а крышу будут покрывать 23 листа шифера.

Известно, что сопротивление грунта равно трем.

Этих данных достаточно, чтобы перейти к расчету массы постройки. Для фундамента будут установлены 4 угловых столба, и еще 4 будут расположены под серединой каждой из четырех стен. При длине и ширине в 50 см, и высоте в 1 м, объем одного столба будет равняться 0, 5х0, 5х1=0, 25 куб. М.. Значит общий объем столбов будет равен 0, 25х8=2 куб. М.. При средней плотности бетона 2500 кг на 1 куб. М общий вес столбов составит 2500х2=5000 кг.

Теперь можно рассчитать ростверк. Его длина составляет 5х2+3х2=16 м. (сумма длины всех 4 стен). Объем ростверка составит 0, 2х0, 3х16=0, 96 куб. М. Масса ростверка составит 0, 95х2500=2400 кг.

Вычисляем объем и массу стен. Один блок, уложенный на ребро, имеет площадь 0, 18 кв. М., значит общая площадь составит 48 кв. М. При площади стен в 48 кв. М делим ее на площадь одного блока и получаем 267 блоков. При весе одного блока в 30 кг вычисляем вес всех 267 блоков – он будет равен 8010 кг.

Вес 5 куб. М дерева составит 4000 кг., а вес шифера – 598 кг. Теперь все суммируем и получаем общий вес постройки, он будет равен 20 тоннам.

Остается только добавить массу внутренних перегородок. И можно вычислять площадь опоры столбов. Делаем это по формуле 2500х8=20000 кв. См.

Теперь осталось посчитать массу всех деревянных частей и массу шифера. Масса дерева высчитывается, как общий объём, умноженный на плотность породы. Так как сказано, что всего затрачено 5 кубических метров сосны, получим: 2500х8=20000скв. См. Разделив массу на площадь опоры, вычисляем давление 20000:20000=1 кг на 1 кв. См. С учетом сопротивления грунта, которое равно трем, приходим к выводу, что подобрано оптимальное количество столбов.

Сооружаем опалубку для фундамента своими руками – подробное руководство по возведению съемной и несъемной опалубок.

Установка отлива на готовый фундамент – читайте в нашем руководстве.

Частые ошибки и способы их избежать


  • Укладка песчаной подушки без утрамбовки. Это приводит к неравномерному проседанию столбов и деформации ленточной части. Нужно обязательно утрамбовывать почву под подушкой и саму подушку.

  • Допускаются неровности дна траншеи. В результате толщина бетонной заливки получается неравномерной, и высыхает она неравномерно. Чтобы этого избежать следует при прокладывании траншеи использовать строительные лазерные уровни.
  • Выкапывают траншеи и оставляют их на несколько дней. В результате земля со стенок осыпается и создает перепады на дне. Нужно выкапывать и наполнять ямы в один день.

Ленточный фундамент своими руками: пошаговая инструкция | Строительная артель «РемОснова»

Ленточный фундамент своими руками: пошаговая инструкция

Данный тип фундамента славится своей долговечностью, прочностью и надежностью. Замена ленточного фундамента потребуется в лучшем случае лет через сто. Он подходит для возведения любых строений: от гаража, до большого жилого дома. Практически каждый человек может самостоятельно построить такой фундамент. Перед началом стройки выберите вид ленточного основания: заглубленный или мелкозаглубленный.

  • Мелкозаглубленный сэкономит ваши финансы и время. Его применяют при возведении легких конструкций с маленькой общей площадью, таких как:
  • деревянные дома;
  • газобетонные строения;
  • каркасные дома;
  • небольшие каменные здания.

Такое основание имеет глубину до 50 см.

  • Заглубленное ленточное основание делают при строительстве зданий с тяжелыми стенами, перекрытиями из бетона, подвалами и подземными гаражами. Сначала определяют на каком уровне промерзает грунт, отнимают от получившейся величины 30 см и получают глубину, на которой закладывают этот фундамент.

Пошаговое возведение фундамента

Перед работой необходимо убрать весь мусор с участка, закупить и привезти все необходимые материалы на место стройки.

Разметка участка

Наносим на грунт внешнюю и внутреннюю границы будущего основания. Для этого пригодятся колья, прутья арматуры и веревки.

Далее необходимо выбрать самую низкую точку поверхности грунта и отсчитать от нее глубину траншеи. Чтобы вырыть котлован, можно применить собственные силы или же воспользоваться услугами экскаватора.

Разметка участка

Гидроизоляция

В готовую траншею необходимо уложить подушку из песка и гравия. Слои должны быть высотой 12– 15 см. Каждый из них заливают водой для уплотнения.

Далее, на подушку укладывают гидроизоляционную пленку или геотекстиль, который способен увеличить прочность фундамента, благодаря своим армирующим свойствам.

Гидроизоляция

Установка опалубки

Опалубку возводят при помощи досок толщиной 4– 5 см, листов ОСБ, шифера. Необходимо всегда держать под контролем вертикальность. Каркас возводят на высоту 30 см над землей. В опалубке прокладывают трубы из асбестобетона для того, чтобы завести в строение канализацию и водопровод.

Опалубку можно снять спустя неделю и провести обратную засыпку из песка или глины.

Установка опалубки

Укладка арматуры

Применяются арматурные стержни с сечением 10– 12 мм. Их связывают между собой при помощи вязальной проволоки. Ячейки должны получиться в виде квадратов со сторонами 30– 40 см. Необходимо отступать от краев траншеи на 5 см.

Укладка арматуры

Вентиляция и коммуникации

Следующим действием является обеспечение вентиляции в фундаменте, а также нужно сделать отверстия для коммуникаций. Для этого применяют асбоцементную или пластиковую трубу, привязывая ее к арматуре. Трубы необходимо заполнить песком, чтобы они не залились бетоном.

Вентиляция и коммуникации

Заливка бетоном

Заполняется бетоном опалубка поэтапно. Заливая слой на высоту 20 см, необходимо утрамбовывать его деревянной трамбовкой, чтобы избежать пустот в фундаменте.

Заливка бетоном

Утепление ленточного основания

Утеплить основание легко. Самым лучшим методом считается прокладка по наружным сторонам фундамента вспененного пенополистирола. Толщина должна равняться 8– 10 см. Крепят его при помощи пластмассовых дюбелей. Подробнее про утепление фундамента рассказали в статье: «Утепление ленточного фундамента: правила и практика».

Утепление ленточного основания

Завершение работы

После заливки бетона, его закрывают пленкой для того, чтобы он не высыхал и в течении 3 недель набирал прочность. При возведении фундамента в зимний период необходимо применять противоморозные смеси, иначе при минусовой температуре бетон не будет набирать прочность, ведь жидкость в растворе превращается в лед. В летний сезон иногда требуется поливать бетон водой, чтобы пре высоком испарении влаги, бетон не превращался в пыль, тем самым, прекращая набирать прочность. Если же в течении 2– 3 лет появились трещины, то прежде чем начать ремонт ленточного фундамента, необходимо понять причину, по которой это произошло и учесть свои ошибки при его замене. Зная эту информацию, можно с легкостью возвести ленточный фундамент и быть уверенным в его качестве, ведь он сооружен вашими руками.

Столбчато ленточный фундамент своими руками

Ленточно-столбчатый фундамент – это такой вид основания постройки, который имеет форму монолита и подходит для сложных почв – пучинистых, песчаных или болотных. Данная постройка устанавливается в основном для деревянных или деревянно-каркасных домов. Для него характерна неоспоримая прочность и долговечность. В нашей статье мы обсудим все особенности данного вида и узнаем, как сделать его самостоятельно.

Компоненты конструкции

ленточно столбчатый фундамент

Ленточно-столбчатый фундамент – это такой вид основания постройки, который имеет форму монолита и подходит для сложных почв

Основные составляющие фундамента:

  • Конструкции для опоры — столбы;
  • Ростверки — ленты.
  • Каркас для армирования;
  • Внутренние сваи.

Лента дает возможность закрытия подпола строения, что дает возможность пережить избыток влаги. Кроме этого, данный компонент образует поверхность, которая может применяться для кладки пеноблоков и кирпичей.

Преимущества данного вида фундамента

ленточный столбчатый фундамент

Все работы по строительству и заливке может выполнить даже не специалист

Столбчато-ленточный фундамент имеет такие преимущества:

  • Защитная система от воздействия вибрации;
  • Боковые участки создают опору;
  • Низкая трудоемкость. Все работы по строительству и заливке может выполнить даже не специалист. Поэтому выполнить работу самостоятельно очень легко. Ленточная часть располагается над почвенным покровом, что уменьшает количество необходимых затрат раствора.
  • Небольшая потеря тепла, так как большая часть конструкции не контактирует с линией промерзания грунта.

Виды столбов

фундамент столбчатый или ленточный

Существуют различные виды столбов для данного вида фундамента

Существуют такие виды столбов для данного вида фундамента:

  1. Набивной столб — прямая установка в специальные строительные скважины, куда и добавляется раствор;
  2. Буронабивной столб – мало затратный и способен к высокой не сущности. Данный вид можно залить бетоном без трубы.

Внимание! Иногда монтируются одиночные конструкции опоры, например, в местах с самым высоким уровнем нагрузки.

Подходящий материал для данных фундаментов

ленточный или столбчатый фундамент

Столбчато-ленточный фундамент требует особого внимания к выбору материала для опор

Столбчато-ленточный фундамент требует особого внимания к выбору материала для опор. Лучше всего для таких целей подходят такие компоненты:

  • Кирпичи;
  • Блоки из бетона;
  • Металлические трубы;
  • Асбестоцементные трубы;
  • Дерево.

Особенности каждого из материалов:

Рекомендуем к прочтению:

  1. Деревянные опоры. Не очень популярный материал из-за не долгого срока жизнедеятельности. Применяют в основном при строительстве террас. Столбы для такой работы должны иметь диаметр 0,15 – 0,2 метра и пропитаны от разрушений.
  2. Кирпичные конструкции. Применяют при строительстве незаглубленного фундамента. Ширина кладки должна быть не меньше, чем 0,5 метра.
  3. Столбы из бетона. Самый популярный материал, так как имеет долговечность. Бывают монолитными и сдельными. Ширина не должна быть меньше, чем 0,5 метра.

Этапы строительства

Столбчато-ленточный фундамент своими руками можно построить в два этапа:

  1. Создаем конструкцию опоры из столбов;
  2. Создаем ленточную часть фундамента.

Ознакомимся с каждым процессом более подробно.

Конструкция опоры

фундамент ленточный или столбчатый

Не упускайте из внимания, тот факт, что столбы при установке должны располагаться на расстояние пары метров друг от друга

Для начала выберем правильную глубину для фундамента. Для этого необходимо учитывать особенности почвы, такие как: уровень промерзания, положение грунтовых вод и структуру. По такому критерию, как уровень погружения фундаменты разделяются на такие виды:

  • Мелко заглубленные;
  • Заглубленные.

Внимание! Для заглубленных видов характерно расположение основания на полметра ниже, чем уровень промерзания земли.

Не упускайте из внимания, тот факт, что столбы при  установке должны располагаться на расстояние пары метров друг от друга. Если дистанция больше, то это может нарушить прочность конструкции.

Монтаж опор установки начинается с подготовительных работ – это, прежде всего, выбор наиболее оптимального места для строительства. Когда мы определились с местом, нужно удалить верхний слой почвы и засыпать емкость песком.

Далее ставим отметки на месторасположении фундамента, которое выполняем при помощи специальной нитки, предназначенной для строительных работ. Натягиваем их двумя непересекающимися линиями, которые равняются толщине фундамента.

Важно! На протяжении всего процесса очень важно следить за углами, их норма 90 градусов. Также стоит помнить об отметках пересечений стен и углов зданий.

После этого мы можем приступить к созданию траншей, которые выкапываются в местах, где находятся ленточные элементы. Оптимальная глубина для них примерно 0,4 метра, а ширина должна иметь в запасе 10 см для опалубки. Ручным буром необходимо сделать отверстия для расположения конструкций опоры. Изначально засыпаем скважины на 10 см песком.

Рекомендуем к прочтению:

При монтаже столбов применяем раствор бетона и создаем дополнительно слой гидроизоляции. Для этого нужно скрутить рубероид в двойной слой и используем в качестве трубы. Полученные детали соединяем скотчем и устанавливаем конструкцию до упора в почву.

Внимание! Прежде, чем сделать данный фундамент нужно создать каркас из арматуры и проволоки. Последующим действием будет монтаж установки в отверстие, таким образом, чтоб конструкция выходила наверх на 15-20 см.

Последнее действие данного этапа – это залитие бетонным раствором опоры. Слой должен становить примерно 20 см, не меньше. После высыхания заливаем скважину полностью.

Создание ленточной части фундамента

фундамент столбчатый ленточный

Первое, что мы совершаем на данном этапе — это выполняем вязку каркаса армирования

Первое, что мы совершаем на данном этапе — это выполняем вязку каркаса армирования, далее производим сварку соединений, которые выделяются из слоя залитых столбов.

Выполнив данные действия, приступаем к монтажу опалубки, которая есть составляющей конструкции ленточного фундамента. Для данного действия нам понадобится несколько досок, которые имеют ширину 10 см и сделаем из них цельную установку. Следующим действием есть гидроизоляция, которую можно выполнить при помощи полиэтилена.

Полученную опалубку заливаем раствором бетона. Данный процесс производится своими руками или же с помощью специальной техники. По истечении трех недель, когда бетон высохнет, можно снять деревянный каркас.

Последними составляющими процесса будет гидроизоляция фундамента и боковых частей ленточной постройки. В этом нам может помочь хорошо разогретый битум.

Внимание! Для достижения более высокого результата, необходимо данные действия выполнить два раза.

Песок, который мы засыпали под ленточный фундамент нужно убрать, чтоб не было пробелов в нашей конструкции. Вот такими легкими действиями можно построить столбчато-ленточный фундамент своими силами.

Ленточный фундамент своими руками — особенности и поэтапное возведение

Ленточный фундамент своими руками

Понятие «подземная часть сооружения», то есть фундамент, наверное, знакомо всем. , который принимает груз и передает его на базу. Фундамент может быть нескольких видов, среди них ленточный фундамент своими руками очень популярен в частном строительстве, ведь на его возведение вовлечены вполне разумные затраты, а техника выполнения проста.Устройство ленточного фундамента — процесс довольно простой, главное изучить некоторые технологические особенности. Этот тип фундамента желательно закладывать неглубоким методом укладки на сухие непористые грунты, а при глубоком промерзании грунта на участке строительство ленточного фундамента обходится дороже из-за большого объема земляных работ.

Содержание

  • Ленточный фундамент — применение
  • Долговечность ленточного фундамента.
  • Виды конструкций, используемых в строительстве.
  • Виды ленточных фундаментов.
  • Строительные материалы для устройства ленточного фундамента.

  • Технология возведения ленточного фундамента
  • Подготовительные работы — расчистка, разметка.
  • Желоб — разработка под пласт.
  • Устройство опалубки, ее разновидности.
  • Монтаж арматуры — несущих элементов конструкций.
  • Заливка бетона.
  • Гидроизоляция фундамента.
  • Обратная засыпка — останов.
  • Возможные ошибки и их последствия
  • Что такое ленточный вид фундамента? Это специфическая полоса из железобетона, идущая по периметру всего дома. Такая лента укладывается под внешние и внутренние стены здания, но при этом форма поперечного сечения должна быть одинаковой по всему периметру.

    Проектирование ленточного фундамента, схема

    Ленточный фундамент — заявка

    • Монолитные, сборные железобетонные и металлические типы ленточных фундаментов применяются для зданий с толстыми перекрытиями;
    • для конструкций с кирпичными, бетонными и каменными стенами — плотность> 1000-1300 кг / м3;
    • с неоднородными грунтами, если есть риск неравномерной осадки фундамента.Тогда ленточный фундамент выступает как единая конструкция, перераспределяющая усилия, а значит, стены дома не деформируются и не будет трещин;
    • В домах с цокольным или цокольным этажом стены аналогичного типа фундамента образуют стену цоколя.

    Выбор типа фундамента — ответственный момент, так как он является важным конструктивным элементом всего здания. Если в начале строительства будет допущена ошибка, то есть будет неправильно спланирован фундамент или сохранен строительный материал, то серьезных последствий быть не может.

    Основание может исказить, горизонтальные или вертикальные деформации, осадки и трещины в несущей конструкции. Надежность фундамента — залог капитальности и долговечности конструкции.

    Срок службы ленточного фундамента

    Этот показатель напрямую зависит от используемого строительного материала:

    • щебеночно-цементный раствор и монолитный бетон — до 150 лет;
    • Ленты сборные бетонные — 50-75 лет;
    • Ленточный фундамент кирпичный — 30-50 лет

    Типы конструкций, применяемых при строительстве зданий

    В зависимости от конструктивных особенностей ленточные фундаменты делятся на:

    • монолитные, то есть изготавливаемые на строительной площадке;
    • сборные, из железобетонных плит, которые изготавливаются на заводе и монтируются на строительной площадке с помощью крана.

    Типы ленточных фундаментов

    Выбор фундамента мелкий или глубокий зависит от степени нагрузки. Фундаментный ленточный фундамент своими руками оптимально подходит для легких конструкций: деревянных домов, пенобетонных и каркасных домов, а также небольших кирпичных. Обитает на слабопушистых почвах, глубина около 50-70 см.

    При этом для конструкций с массивными перекрытиями и стенами применяется ленточный заглубленный фундамент, преимущественно на пучинистых грунтах.Кроме того, такой вид фундамента необходим при планировке подвала или гаража в доме. Его возведение требует более значительных затрат материалов, а его глубина на 20-30 см ниже точки промерзания почвы. Под стенами внутри здания возможна меньшая глубина 40-60 см.

    Строительные материалы для возведения ленточного фундамента

    • Бетонный фундамент представляет собой песчано-цементную смесь с добавлением крупных камней. Это достаточно надежный фундамент, шириной от 200 мм до 1000 мм.Для его устройства требуется создание песчаной или гравийной подушки толщиной не менее 100 мм для выравнивания почвы и удобной укладки смеси.
    • Фундамент ленточный кирпичный. Применяется для надземной и подземной частей фундамента, для цокольных частей. Но при его строительстве нужно помнить: материал кирпича гигроскопичен и в мокром состоянии разрушается даже при небольших морозах, поэтому ему нужна гидроизоляция. Кирпичный вид ленточного фундамента подходит для домов со стенами от одного до полутора кирпичей или с деревянным каркасом.
    • Ленточный железобетонный фундамент — смесь песка, щебня, цемента, армированная арматурными стержнями или металлической сеткой. Это самый распространенный материал, поскольку он достаточно дешев, прочен и дает возможность создавать монолитные конструкции самых сложных конфигураций. Если участок песчаный, то это отличный выбор материала.
    • Фундаментные блоки и плиты — прочные, надежные, подходят практически для всех типов построек и всех типов грунтов.

    Технология возведения фундамента ленточного типа

    Важно: выбор рабочих — ответственный момент, который нельзя игнорировать, ведь человеческий фактор в строительстве занимает существенные позиции

    Фундамент мелкий ленточный предусматривает использование строительных материалов, таких как железобетон и бетон.

    Возведение ленточного фундамента своими руками, а именно неглубокого, состоит из следующих основных этапов:

    Подготовительные работы — расчистка, разметка

    Подготовка к возведению ленточного фундамента — расчистка площадки, разметка будущего фундамента

    Это расчистка участка и доставка всех необходимых материалов.На земле размечаются оси дома, а также фиксируется расположение основных элементов будущего фундамента с помощью кольев и шнура.

    Эту операцию нужно проводить аккуратно и аккуратно, необходимо проверять углы, которые обязательно должны быть 90 градусов, а также проверять отметку дна траншеи (по углам и в точках пересечения) . Выровненная строительная площадка должна быть больше размеров дома (в каждую сторону> 2-5 м).

    Траншея — разработка для пласта

    Траншея для устройства ленточного фундамента с небольшой глубиной

    Траншея роется вручную или экскаватором. В последнем случае дно траншеи необходимо очистить и выровнять вручную. Котлован дополнительно защищается, а на дно траншеи укладывается подушка (120-200 мм) из мелкого гравия или песка. Его поливают и тщательно утрамбовывают. На эту подушку в качестве гидроизоляционного материала кладется полиэтиленовая пленка, либо ее заливают цементным раствором, чтобы вода не уходила в землю и не ухудшались прочностные характеристики подушки.

    Устройство опалубки, ее разновидности

    Опалубка для такого фундамента выполняется из досок (строганных с одной стороны) толщиной не менее 40-50 мм. А также широко применяется панельная сборно-разборная опалубка (железная). Установленная опалубка с распорками надежно фиксируется к стенкам траншеи. Крайне важно тщательно откалибровать вертикальность стен с помощью отвеса, ведь от точности этого показателя зависит срок эксплуатации фундамента.А также нельзя забывать про дыры для канализации и водопровода.

    Монтаж арматуры — несущих элементов конструкции

    Одновременно с устройством опалубки производится также монтаж арматуры в рамы. Количество стержней, их расположение и диаметр указываются в проекте. Как правило, этот каркас состоит из двух полос вертикальной арматуры, скрепленных горизонтальными стержнями. Сколько будет этих стержней, зависит от глубины фундамента.

    Заливка бетона

    Заливка бетона через желоб в опалубку

    Важно: нужно помнить, что бетонная смесь при заливке с высоты более 1,5 м подвергается расслоению. Поэтому желательно использовать выносной желоб

    . На этом этапе бетон постепенно заливается в опалубку слоями толщиной 15-20 см. Кроме того, каждый слой утрамбовывается, чтобы не образовывались пустоты. А также с этой целью опалубку перегородок делают врезкой.Важно — бетонный раствор должен быть твердым, но не жидким.

    Гидроизоляция фундамента

    Через 7-10 дней после заливки опалубка снимается. Для гидроизоляции фундамента используется битумная мастика, которой смазываются внешние стены и приклеивается гидроизоляционный материал. Замечательный материал для гидроизоляции — рубероид. Через какое-то время проверяется качество приклейки, то есть не отслаивается ли гидроизоляция от стен фундамента.

    Гидроизоляция — гарантия надежной службы

    Засыпка — Вывод из эксплуатации

    На данном этапе строительства следует произвести засыпку пазух фундамента (песок средней крупности).Его наслоили слоями и залили водой. При этом необходимо следить за состоянием гидроизоляции, чтобы она оставалась в целости и сохранности.

    Возможные ошибки и их последствия

    1. Не учитываются свойства почвы, не определяется уровень грунтовых вод и глубина промерзания. — трещины и осадок.
    2. Некачественные материалы и плохое выполнение всего спектра работ — плохой и недолговечный фундамент.

    Само собой разумеется, что таких ошибок быть не должно.Поэтому подход к возведению ленточного фундамента должен быть осмысленным и разумным. Ведь строительство дома — дело масштабное, поэтому на самом первом этапе, как и на всех остальных, не должно быть ошибок и погрешностей в расчетах и ​​процессах строительства.

    .

    Плавающий фундамент — шаг за шагом

    Фундамент предназначен для равномерного распределения нагрузки, создаваемой весом здания, и ее передачи на землю. При его строительстве следует учитывать, что он должен лежать на естественно уплотненном грунте чуть ниже глубины промерзания.

    В зависимости от типа грунта, размеров зданий и ряда других факторов фундаменты делятся на плавающие, ленточные, свайные и столбчатые. В этой статье мы подробно рассмотрим технологию строительства плавающего фундамента.

    Содержание

    • Плавучий фундамент — что это
    • Разметка участка под плавающий тип основания
    • Подготовка котлована
    • Подготовительные слои
    • Опалубка
    • Устройство плавающего фундамента — армирование
    • Бетонный плавающий фундамент
    • Основное ошибки в строительстве

    Плавучий фундамент — что это такое

    На пучинистых грунтах, характеризующихся повышенной неустойчивостью, а также с сильно заболоченными участками лучше всего использовать плавающий фундамент.Очень распространено заблуждение, что этот тип характеризуется свойством «плавать». На самом деле фундамент будет плыть вместе с домом только в том случае, если работы будут выполнены неправильно. На состоянии дома, расположенного на таком основании, движение грунта никак не отражается, поскольку нет перекоса одного угла дома относительно других. А плавающим он называется потому, что, перемещаясь вместе с домом, надежно защищает его от разрушения при любом просадке грунта.

    Другое название такого основания — плавающая плита.Именно наличие монолитной железобетонной плиты является характерной чертой плавучего основания. Поэтому он очень устойчив к нагрузкам разной степени тяжести, возникающим при промерзании или оттаивании грунта, а также при просадках. Кроме того, такой фундамент служит надежной защитой от вредного воздействия грунтовых вод.

    Конструкция плавающего фундамента

    Основным недостатком плавающего фундамента является его высокая стоимость. Для создания жесткой конструкции требуется большое количество бетона и специального оборудования.Именно поэтому монолитную плиту чаще всего заливают под небольшие постройки, хотя именно она дает большую степень надежности. Соорудить плавучий фундамент своими руками очень сложно из-за сложности работ, поэтому лучше всего пригласить бригаду специалистов или хотя бы заручиться поддержкой родственников.

    Разметка участка под базу плавучего типа

    Возведение плавучего фундамента следует начинать с разметки территории, предназначенной для этой цели..

    Нам понадобится:

    • шнур или леска;
    • уровень;
    • рулетка;
    • прямоугольный треугольник (можно сделать самостоятельно из тонких реек, при этом ноги должны быть равны 30 и 40 см).

    Важно: по госстандартам дом должен находиться на расстоянии не менее трех метров от соседнего участка и не менее пяти метров от фронтальной границы собственного участка.

    Размечаем на площадке один из углов конструкции и вбиваем в это место колышек.

    Подсказка: лучше всего видны колышки, окрашенные в красный цвет ..

    Надеваем на колышек треугольник и, продолжая одну его сторону, измеряем длину домика, а с другой стороны — ширину домика. В конечные точки вбиваем такие же колышки — вторую и третью.

    Точность разметки — залог правильных геометрических параметров строящегося дома

    Теперь определяем осевые линии и забиваем четвертый колышек. Правильность его установки проверяется с помощью треугольника и сравнения диагоналей.Если граничные колья забиты правильно, то разница диагоналей будет не более 2 см. В случае расхождения размеров диагоналей этого условия нужно добиться перемещением углов. После этого соединяем колья попарно леской или шнуром и получаем четко очерченную границу будущего фундамента.

    Подготовка ямы

    Для начала нужно удалить весь слой растительности с планируемой площади дома. В этом случае нужно по периметру прибавить 1 метр, он понадобится под отмостку.

    Отмостка — это полоса из асфальта или бетона, которая защищает готовый фундамент от воздействия воды (дождя и наводнения) и придает привлекательный внешний вид готовой конструкции. Расположен под тупым углом к ​​конструкции.

    Весь снятый слой можно перенести на место, где планируется разбить газоны или посадить деревья. После этого можно приступать к рытью ямы.

    Котлован можно копать, но лучше нанять экскаватор.

    Чаще всего для выемки грунта используют экскаватор.Под проектной отметкой выкапывают яму, а иногда ведро подхватывает чуть ниже нее. При недостаточном опыте прораб просто засыпать машину песком и тщательно выровнять. Это наиболее частая ошибка при строительстве фундамента.

    Внимание: построенное на таком фундаменте здание обязательно лопнет на месте раскопок и в очень редких случаях его можно спасти.

    При отборе проб почвы следует учитывать коэффициент рыхления.Скальные образования увеличатся вдвое, песчано-растительный слой — в три раза, щебень — в четыре раза. Часть выкопанной земли стоит оставить на участке, она может пригодиться в последующих работах и ​​при разбивке садового ландшафта, а остальное нужно будет вывезти специальным транспортом.

    Совет: котлован под фундамент следует вырыть с небольшим уклоном стен. Оптимальный вариант — уклон 1: 0,25. Это позволяет избежать осыпания краев котлована.

    Подготовительные слои

    Перед заливкой плавающего фундамента необходимо провести ряд подготовительных работ.Для начала на хорошо выровненное дно основания (с помощью уровня) следует насыпать слой щебня высотой около десяти сантиметров. Укладку следует проводить в несколько этапов, каждый слой тщательно утрамбовывать специальным приспособлением (можно использовать бревно с ручкой). После этого насыпается слой песка, расклинивающий щебень и исключающий его последующую «прогулку». Кроме того, высокая морозостойкость песка поможет предотвратить раздавливание готового фундамента. Песчаный слой рекомендуется уплотнить с помощью вибрационного инструмента.Для достижения наилучшего эффекта песок можно слегка смочить водой.

    Далее укладывается гидроизоляционный слой. В нем используется плотная полиэтиленовая пленка или любой другой материал со схожими свойствами. Это поможет избежать не только последующего просачивания влаги в готовое основание, но и подтекания бетонного «молока» при заливке раствора. Для теплоизоляции можно укладывать экструдированный пенополистирол, но в этом нет необходимости.

    После этого заливается тонкий слой более дешевого бетона марки М-100 — фундамент.

    Опалубка

    После того, как котлован полностью готов, приступаем к устройству опалубки. В том случае, если фундамент погружен в землю, можно обойтись и без, стенки котлована будут играть эту роль. Существенным недостатком этого метода является невозможность создания качественной гидроизоляции наружной стены основания.

    Совет: на опалубке лучше не экономить и закрепить ее максимально аккуратно, чтобы не лопнул бетонный слой.

    Заливка бетона в опалубку для монолитной плиты

    Для опалубки потребуются доски толщиной не более 25 мм и не менее 20 мм, из которых готовятся доски.Ширина каждого щита должна быть на 50-100 мм больше высоты планируемой конструкции. Щиты крепятся к вертикальным стенкам котлована и заделываются рубероидом, бумагой или картоном.

    По верхнему краю опалубки проложен контрольный шнур, причем для удобства закреплена только одна сторона, а вторая с прикрепленным грузом свободно висит с другой стороны и снимается в момент заливки раствора.

    Устройство плавающего фундамента — арматура

    Приступаем к укладке арматуры.Армирование плавающего фундамента — очень важный и значимый этап. При этом необходимо, чтобы в местах возведения стен из фундамента торчали металлические стержни. Таким образом достигается неразрывное соединение основания и стен.

    Мягкие стяжки

    Важно: при соединении деталей металлической арматуры между собой ни в коем случае нельзя использовать сварочный аппарат. При сварке любой металл меняет все свои потребительские свойства. Закрепите стержни арматуры мягкой вязальной проволокой.

    При укладке арматуры необходимо следить, чтобы расстояние между соседними стержнями было не более тридцати сантиметров (в идеале 20-25 см). Вся армирующая конструкция должна стать единым неразрывным целым и при этом концы должны входить в место планируемой отмостки. В углах металлические стержни следует сомкнуть полукругом, а их концы вывести в боковые стенки фундамента. Результат — гибкая цельная конструкция.

    Теперь можно заливать бетонный слой.

    Бетонный плавающий фундамент

    Теперь приступаем к бетонированию основания.Укладку раствора производят слоями не более пятнадцати сантиметров, каждый тщательно разравнивая и утрамбовывая штыком. Бетон заливается в один прием, поэтому лучше всего заказать машину готового раствора. Если все же вы решили залить фундамент самостоятельно, то для него на одну часть воды и песка берется одна часть цемента.

    Важно: тарелка должна заполняться не более чем за час. Это единственный способ добиться наилучшего результата.

    Набивка бетона до мокрого блеска

    Бетон утрамбовывают до появления блестящего влажного слоя на поверхности.

    Верхний слой фундамента можно выровнять деревянной рейкой.

    Для того, чтобы плавающий фундамент хорошо просох, его необходимо увлажнить в первые дни

    В первый день основание необходимо смочить поливать каждые 4-5 часов или накрыть пленкой, иначе могут появиться трещины, особенно в жаркую погоду. На второй день фундамент смачивают всего 3 раза, а на следующий день только утром и вечером. После высыхания опалубку можно снять, но фундамент будет полностью готов только через месяц..

    В идеале начинать следующий этап строительных работ рекомендуется только в следующем году, то есть готовая конструкция должна защищать зиму, и только после полного высыхания от талой воды можно приступать к возведению стен. Но если сроки совсем поджимают, то нужно подождать минимум месяц. В противном случае можно добиться плачевных результатов, например перекоса, проседания или разрушения конструкции.

    Основные ошибки при строительстве

    Иногда наблюдается нарушение конструкции здания в результате разрушения фундаментного слоя из-за ошибок, допущенных при его строительстве.Только при ответственном подходе и соблюдении всех рекомендаций вы сможете построить дом, который радует жителей не один десяток лет.

    Итак, самые частые ошибки:

    1. Укладка фундамента выше глубины промерзания. К чему это может привести, догадаться несложно;
    2. Строительство сооружения на мерзлых грунтах. Мерзлый грунт увеличивается в размерах, набухает и после оттаивания обязательно проседает. Естественно, если на такой грунт положить фундамент, то он прогнется;
    3. Отсутствие гидроизоляции.Если пренебречь вертикальным утеплением, то весной и осенью при насыщенном влагой грунте тело фундамента начинает активно втягивать в себя воду. Зимой эта влага замерзает и рвет основание. При отсутствии горизонтальной гидроизоляции влага из фундамента активно перемещается к стенам, что приводит к такому же результату.

    Выбрав плавучий фундамент, вы никогда не пожалеете об этом. Такой тип фундамента редко требует ремонта. Конечно, это очень дорогой, но в то же время самый надежный способ..

    .

    Винтовой фундамент своими руками — особенности и пошаговая конструкция

    Винтовой фундамент своими руками

    Решили установить винтовой фундамент своими руками? Тогда вам потребуется подробная информация об особенностях данной конструкции, а также инструкция по ее установке. Работа должна быть продумана до мелочей, ведь от фундамента зависит устойчивость всей конструкции. В этой статье представлена ​​актуальная и полезная информация о том, как правильно обустроить фундамент из винтовых свай для частных построек..

    Содержание

    • Фундамент на винтовых сваях: отзывы специалистов о его достоинствах и недостатках
    • Где лучше всего установить свайно-винтовой фундамент?
    • Винтовые сваи фундаментные: особенности конструкции
    • Какие сваи используются для устройства винтового фундамента?
  • На что обращать внимание при выборе свай?
  • Расчет и проектирование
  • Строительство свайно-винтового фундамента своими руками
  • Фундамент на винтовых сваях: отзывы специалистов о его достоинствах и недостатках

    Мастера, давно работающие с свайно-винтовым фундаментом, единогласно рекомендую использовать.Почему?

    1. Это универсальный прочный фундамент, как для малоэтажной застройки, так и для гаражей, заборов, маяков, столбов и т.д., проверенный временем. В строительстве используется более 100 лет.
    2. Проект не требует предварительных земляных работ. Сваи вкручиваются в грунт с помощью специальной установки или вручную.
    3. Допускается строительство на любой сложной поверхности, в любых климатических условиях.
    4. Такой фундамент ценят экологи и люди, заботящиеся об окружающей среде.При его строительстве не пострадают корни деревьев поблизости и другие экосистемы.
    5. Смонтировать саморезный фундамент с помощью ключа или прута не составит труда, а это займет не более 2 — 3 дней. Легко разбирается и поэтому подходит для временных построек.
    6. При правильном подборе винтовых свай по стоимости такой фундамент выйдет намного дешевле аналогичных традиционных конструкций.
    7. Удобно использовать как основу для пристройки к существующим постройкам.

      Можно построить свайно-винтовой фундамент на участке с рельефом любой сложности.

    К недостаткам такого типа фундамента можно отнести то, что сложно организовать подвал или подвал с это, хотя этот вопрос решен.

    Также подходит в основном для малоэтажных домов (до 5 тонн).

    Где лучше всего устанавливать свайно-винтовой фундамент?

    1. На движущихся неустойчивых грунтах.Сваи проходят через участок неустойчивых шариков грунта, врезаясь в твердое основание. Эти металлоконструкции выдерживают поперечные нагрузки ..
    2. В суровых климатических условиях. В регионах, где грунт глубоко промерзает и земляные работы невозможны, используют свайно-винтовой фундамент. Его можно устанавливать даже при самых низких температурах замерзания. Ворс проходит практически через любой промерзающий слой.
    3. На затопленных или затопленных территориях. Если вы хотите построить дом на берегу озера или реки, то вам нужно использовать только свайный винтовой фундамент — отзывы владельцев «озерных» домов подтверждают, что это идеальный вариант.В заболоченных местах и ​​во влажном климате без него тоже не обойтись.

    Оказывается, монтировать можно везде. Единственное, что делать непрактично на каменистом грунте, так как каменный фундамент сам по себе является идеальным фундаментом для постройки.

    Фундамент винтовой сваи: особенности конструкции

    Конструкция винтовой сваи

    Для того, чтобы построить винтовой фундамент своими руками, необходимо подробно представить особенности его конструкции.

    Винтовая свая — это специальная полая стальная труба. С одной стороны у нее есть заостренный наконечник с резьбой или сверло. Диаметр сваи может составлять в среднем от 10 до 33 см при толщине стенки от 8 до 12 мм и длине от 0,25 до 2,5 м. В верхней части трубы (грунт) находится шляпка (прямоугольная, круглая, П-образная), предназначенная для крепления ростверка, являющегося каркасом здания. На внутреннюю и внешнюю поверхности трубы наносится слой специального антикоррозионного покрытия.Его толщина существенно влияет на долговечность свай. Срок эксплуатации данной продукции от проверенного, надежного производителя — не менее 50 лет.

    Какие сваи используются для строительства винтового фундамента?

    • Со стандартной резьбой (только наконечник).
    • С комбинированной резьбой (не только на наконечнике, но и на других участках трубы).
    • С лезвиями.

    Стандартные — самые дешевые, а с лопастями самые дорогие, так как они уплотняют почву более эффективно, чем простые шурупы.На сегодняшний день нет стандартного и единого ассортимента данной продукции. Каждый производитель разрабатывает свой модельный ряд этой продукции и расходных материалов (зажимы, шапки, переходники и т. Д.).

    На что обращать внимание при выборе свай?

    1. Первым критерием является качество продукта, которое можно определить по расположению и форме лезвий. Наконечник должен быть асимметричным, чтобы сваи легко и постепенно погружались в почву. Если свая с трудом вкручивается, то причина может быть в ее плохом качестве..

    2. Внимательно изучите технический паспорт продукта, сверив информацию в нем с формой винтов.
    4. Также не лишним будет сориентироваться в выборе свай на лидеров продаж, покупать продукцию известных и проверенных компаний.

    5. Тем, кто решил установить винтовой фундамент, отзывы покупателей могут оказаться большим подспорьем. Важно изучить мнение людей, купивших продукцию той или иной компании.

    Расчет и проектирование


    Это отправная точка в работах по фундаменту.От того, насколько качественно выполнена конструкция «фундамента» вашего дома, будет зависеть надежность всей конструкции. Поэтому за помощью в этом вопросе лучше обратиться к специалистам, которые точно рассчитают необходимое количество опор и их технические характеристики. Многие крупные компании, занимающиеся продажей свай, проводят такие расчеты бесплатно для своих клиентов.
    При расчете конструкции фундамента учитывается:

    • тип грунта, его свойства;
    • уровень подземных вод, их сезонные колебания;
    • глубина промерзания земли.Необходимо точно знать «безопасную» глубину, то есть ту, на которой находятся устойчивые грунты. Сваи вырублены под мерзлой землей.
    • Вес будущей конструкции. Учитывает ее вес со всем содержимым, различные виды возможных нагрузок на одну сваю и все вместе (например, сезонные, ветровые, динамические и т. Д.).
    • Несущая способность столбов;
    • оставшийся запас под обрезку для выравнивания сваи (примерно 15-20 см).

    Строительство свайно-винтового фундамента своими руками

    После того, как вы приобрели нужное количество свай нужных размеров, можно переходить к монтажу.Если глубина, на которую вы хотите установить сваю, не превышает 1 м, то стоит попробовать провести установку самостоятельно и сэкономить на этом немалые деньги.

    Сваи длиной более 1 м (это наиболее распространенный вариант, т.к. в большинстве регионов глубина промерзания составляет 1,5 м) сложнее установить. Но при наличии должного мастерства можно обойтись и без специалистов. Этапы работы будут следующие:
    1. Обозначение

    Местоположение каждой сваи обозначено колышками по периметру основания конструкции.Распределяются они равномерно и с одинаковым шагом (обычно 1,5 — 3 м). Сваи обязательно должны поддерживать узлы и углы внутренних стен.

    2. Забивание свай

    После разметки территории под фундаментом сваи начинают завинчиваться. Если вы делаете это вручную, лучше использовать штангу. Через каждые несколько оборотов необходимо проверять горизонтальный уровень, чтобы избежать изгиба колонны.

    Важно! Сваи не могут закручиваться ближе 30 см от существующего забора или стены.

    3. Выравнивание по одному уровню

    Сваи скручены. Может случиться так, что они будут размещены на разной глубине (это связано с особенностями почвенного покрова), а высота будет разной. В любом случае их нужно обрезать до уровня, определенного проектом, чтобы добиться максимально ровной горизонтальности под «коробкой» конструкции. Делается это с помощью специального оборудования (лазерный вращающийся уровень) или болгарки. Высота свай определяется высотой основания (обычно от 40 до 60 см).

    4. Бетонирование сваи

    Бетонный раствор (песчано-цементный или песчано-цементно-гравийный) заливается в середину трубы. При невысоких температурах в него необходимо добавлять противоморозные присадки. При бетонировании внутренняя полость сваи заделывается, что исключает ее коррозию изнутри. Если конструкция временная, то сваи могут быть не бетонными. Но это рискованно, так как зимой сваи при замерзании могут наполниться водой и лопнуть.

    Важно! Ни в коем случае нельзя укладывать бетон снаружи!

    5.Устройство верхней решетчатой ​​части свайного фундамента (ростверка)

    Монтаж ростверка зависит от материала данной конструкции. Под деревянными домами обычно используют брусчатую нижнюю обшивку, которая крепится к головкам крупными саморезами (шурупами по дереву), а для блочных и кирпичных домов — металлическую перемычку, которая приваривается к стыкам сваями с кольцевым внутренним шов.

    Варианты свайно-винтовых оснований для «легких» домов

    Сваи при необходимости можно закрыть фасадными панелями, которые представлены на рынке в большом количестве.Только духи надо оставить.
    Как видите, ничего принципиально сложного в установке винтовых свай нет. Важно сделать это качественно, и тогда эти конструкции станут надежной опорой вашего дома на долгие годы.

    .

    LEAVE A REPLY

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
