СТРОИТЕЛЬСТВО КРЫШИ ДАЧНОГО ДОМА-МЕХАНИЗМ СКОЛЬЗЯЩИХ СТРОПИЛ

Бревенчатый фронтон — традиционный красивый элемент деревянной архитектуры. Однако он создает определенные сложности для работы кровельной конструкции в период осадки. Помочь делу может механизм скользящих стропил.

В результате осадки уровень конька строящейся крыши дачи может опуститься на 15-20 см. Что происходит при этом в конструкции крыши с рублеными фронтонами? Коньковый брус смещается относительно уровня опорных (мауэрлатных) бревен и начинает передавать давление на стропильные ноги. Если стропила жестко прикреплены к мауэрлату, то давление передается на него и далее — последовательно снизу вверх другим венцам сруба. Между венцами начинают увеличиваться щели.

Коротко говоря, дачный дом «распирает» изнутри. Еще один вариант печального развития событий: кровельные скаты выгибаются наружу. В любом случае требуется переделка всей стропильной системы.

Современный способ компенсации осадочных процессов – механизм скользящих стропил. Скользящие опоры стропил – это несложные крепежные механизмы, позволяющие стропильной ноге по мере осадки свободно двигаться в направлении уклона ската

Ссылка по теме: Строим недорогой дачный домик из бруса своими руками – поэтапное фото строительства

Важно: применение скользящих опор целесообразно лишь в случае простой двускатной кровельной конструкции. При этом крепление стропил в коньке также должно быть подвижным.

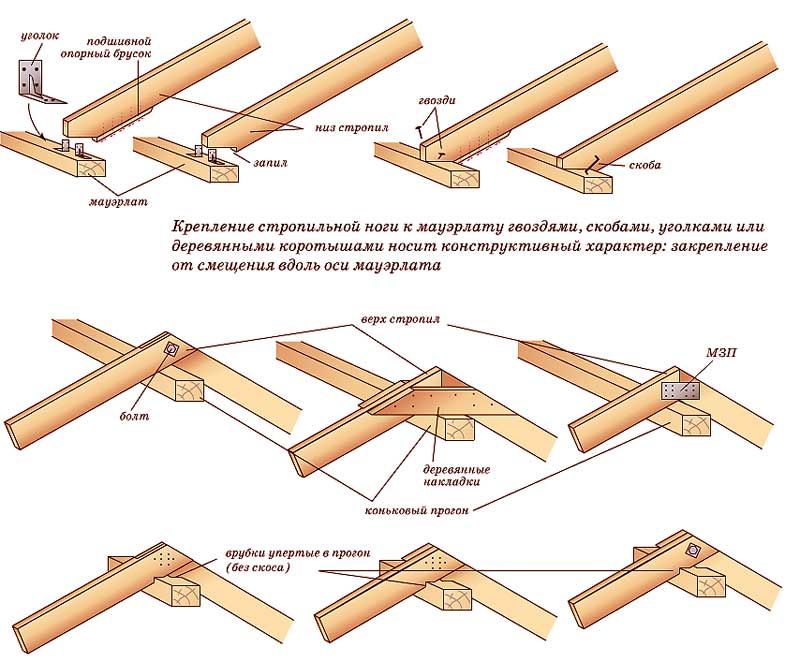

Механизм скользящих стропил (схемы
опорных и коньковых узлов и креплений)

Чтобы при подвижках верхние торцы стропил не упирались друг в друга, между ними предусматривают зазор.

Еще одно средство компенсации осадочных процессов – винтовые регулируемые домкраты (или компенсаторы усадки). Они устанавливаются на всех вертикальных опорах, имеющихся в конструкции рубленого дома. Это позволяет компенсировать осадочные и сезонные подвижки бревенчатых конструкций несложной операцией подкручивания домкратов.

Так как в данном случае в дачном домике крыша будет двускатной то необходимо отметить преимущества такой конструкции кровли.

Плюсы двускатной симметричной кровли

• Снижение затрат на сооружение стропильной системы, экономия кровельного материала
• Возможность эффективного утепления кровли для обустройства жилой мансарды
• Возможность компенсации осадки сруба с применением скользящих опор стропил
• Равномерное распределение нагрузки на фасадные стены при осадке
• Высокая надежность стропильной системы, как следствие — уменьшение эксплуатационных затрат

Также по теме: Чем лучше покрыть крышу дачного дома – выбираем материалы

1. Поскольку висячие стропила не поддерживаются подкосами и ригелями, для их разгрузки в фронтоны врублены боковые прогоны.
2. В опорных бревнах и боковых прогонах вырезаны пазы по толщине стропильных ног. В них стропила будут скользить при осадке.
3. На вертикальных опорах ограждения террасы установлены регулировочные винтовые домкраты.
4. К верхним торцам стропил прикреплены металлические пластины для выполнения подвижных (шарнирных) коньковых узлов.
5. В коньковых соединениях предусмотрены зазоры (по 24 мм) между верхними торцами стропил.
6. Стропила установлены и скреплены в коньке с помощью гаечно-болтового крепежа.
7. В узлах соединения стропильных ног с мауэрлатом установлены опоры скользящих стропил.
8. Стропила подрезаны по длине скатов. Стропильная система готова.

Фото Олег Цветков.

ЗАКАЖИТЕ КАЧЕСТВЕННЫЕ И ДЕШЕВЫЕ СЕМЕНА И ДРУГИЕ ТОВАРЫ ДЛЯ ДОМА И ДАЧИ. ЦЕНЫ КОПЕЕЧНЫЕ. ПРОВЕРЕНО! ПРОСТО ПОСМОТРИТЕ САМИ И УДИВИТЕСЬ.ЕСТЬ ОТЗЫВЫ. ПЕРЕЙТИ>>>

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

видео-инструкция по монтажу своими руками, кровля на бревенчатых лагах на блочных стенах, скользящая конструкция, фото и цена

Статьи

Коньковый прогон или, как его еще называют, бревно конька кровли является важным элементом стропильной системы. Причем, от этой детали во многом зависит прочность крыши, так как прогон соединяет стропильные фермы в единую систему.

Ниже мы подробней рассмотрим, что представляет собой эта деталь, и какую функцию она выполняет.

Бревно конькового пролета

Что такое бревно конька

Итак, коньковый прогон – это бревно венчающее крышу.Само название «прогон», свидетельствует о том, что балка располагается от стены до стены, а точней от фронтона до фронтона. Правда, в вальмовых крышах эта деталь короткая, так как фронтоны у них отсутствуют.

Как уже было сказано выше, данная деталь объединяет фермы в единую конструкцию. Соединение балки со стропилами осуществляется в коньковом узле. Причем, в некоторых случаях пролет служит опорой для верхней части стропильных ног.

Изготавливают этот элемент каркаса из брусьев, однако, если выполняется крыша на срубе из бревна, то в качестве конькового элемента также используется бревно диаметром 150-200 мм. Если здание имеет большие размеры, то пролет может состоять из двух соединенных деталей.

Виды крыш и функция конькового пролета

В первую очередь следует сказать, что все элементы кровли взаимосвязаны друг с другом, соответственно, их нельзя рассматривать по отдельности.Причем, в зависимости от типа кровельной конструкции рассматриваемая деталь может выполнять разные функции.Поэтому ниже ознакомимся с наиболее распространенными вариантами кровельных систем.

Итак, все существующие виды каркасов можно условно поделить на несколько наиболее распространенных типов:

Тип	Особенности
С несущими фронтонами	В этом случае балка опирается на фронтоны, которые, по сути, представляют собой верхнюю часть несущих стен. Данный способ возведения кровли является наиболее простым. Однако, в этом случае, как правило, увеличиваются затраты на строительство, так как требуется больше стеновых материалов, цена на которые всегда достаточно высокая.
С использованием стоек	Принцип такой системы основан на использовании стоек, устанавливаемых на несущие стены. Таким образом, балка укладывается на стойки.
Висячая	В этом случае пролет не выполняет функцию опоры для стропильных ног, а лишь связывает их в единую систему. Нередко висячие системы делают вообще без прогона.
Мансардная	Основу составляют ломаные висячие стропила. Такой каркас позволяет расширить чердачное пространство, которое чаще всего используют как жилое помещение.

Ниже подробней ознакомимся с этими конструкциями и особенностями их сборки своими руками.

Схема устройства крыши сруба с несущими фронтонами

Каркас с несущими фронтонами

Как уже было сказано выше, данная кровля является наиболее простой, так как несущую функцию выполняют стены дома. Как правило, балка не просто опирается на фронтоны, но и проходит сквозь них, что обеспечивает свес. Правда,сделать свес также можно и при помощи удлинения обрешетки.

Обратите внимание! Все деревянные элементы каркаса перед монтажом обязательно нужно обработать антисептиком и антипиреном. Это увеличит их долговечность и повысит устойчивой к возгоранию.

Место прохода балки во фронтоне гидроизоляруется рубероидом или другим материалом. Правда, при обустройстве кровли бревенчатой избы, гидроизоляция обычно не выполняется.

На фото — проход конькового бревна сквозь фронтон

В случае использования бревна в качестве балки, его обязательно подтесывают на участке опирания на мауэрлат, а также выполняют пропилы в местах соединения со стропилами.Последние крепятся к прогону при помощи металлических уголков и саморезов.

Схема устройства наслонной системы

Наклонные стропила

Данный тип кровли чаще используют в тех случаях, когда посередине дома проходит несущая стена.

Инструкция по сборке данного каркаса выглядит следующим образом:

• На внутренние несущие стены (или стену) укладывается лежень, который выполняет ту же функцию, что и мауэрлат. При этом предварительно выполняется гидроизоляция стен рубероидом или битумной мастикой.
• Затем вдоль лежня устанавливаются стойки. Шаг между ними должен соответствовать шагу ферм. Крепление деталей осуществляется при помощи стальных уголков и саморезов.
• Далее на стойки укладывается пролет. Если это бревно, то места опирания на стойки следует подтесать, чтобы увеличить площадь соприкосновения деталей.
• В местах опирания ног на прогон следует сделать пазы.
• Затем выполняется монтаж стропильных ног, которые сверху крепятся к пролету, а снизу – к мауэрлату, при этом они могут дополнительно укрепляться подкосами.
• Завершающим этапом возведения работы над каркасом является монтаж обрешетки.

Обратите внимание! При возведении срубов,монтаж стропил к мауэрлату осуществляется при помощи скользящих креплений. Дело в том, что скользящая крыша бревенчатого дома сохраняет свою геометрию даже после усадки стен.

Скользящие крепления

Висячая

Данная конструкция пользуется большой популярностью.

Как правило, она выполняется следующим образом:

• Монтаж начинается с установки стропил, которые снизу крепятся к мауэрлату, а сверху соединяются друг с другом.В нижней части они соединяются затяжкой.

Схема устройства висячей стропильной системы

• Ближе к коньку к стропильным ногам крепится ригель, который располагается горизонтально, как и затяжка. В некоторых случаях устанавливают стойки между стяжкой и коньком и используют подкосы.
• Затем стропильные фермы соединяются прогоном. Последний чаще крепится под стыком стропильных ног. Как уже было сказано выше, в этом случае данная деталь объединяет стропильные фермы и придает конструкции жесткость.

Следует отметить, что по такому же принципу выполняются каркасы и для вальмовых крыш, с той лишь разницей, что они имеют четыре ската, а не два. Однако, сам процесс их сборки значительно сложней.

Схема устройства вальмовой кровли

Мансардная

Ломаная конструкция представляет собой комбинацию наслонных и висячих стропил, при этом коньковый пролет также обеспечивает жесткость.

Возводится такая крыша в следующем порядке:

• Прежде всего укладываются балки перекрытия, которые служат не только лагами для пола мансарды, но и воспринимают на себя нагрузку от стропил.

Конструкция мансардной системы

• Затем на стропилах устанавливаются стойки.
• Далее монтируются нижние стропила, которые крепятся к мауэрлату и верхней части стойки.
• Пары нижних стропильных ног соединяются поперечиной чердачного перекрытия.
• Затем монтируются верхние стропила.
• Затем устанавливается коньковый пролет. Следует отметить, что подобный каркас может и не иметь прогона.
• Дополнительно каркас может укрепляться раскосами, ригелями и стояками.

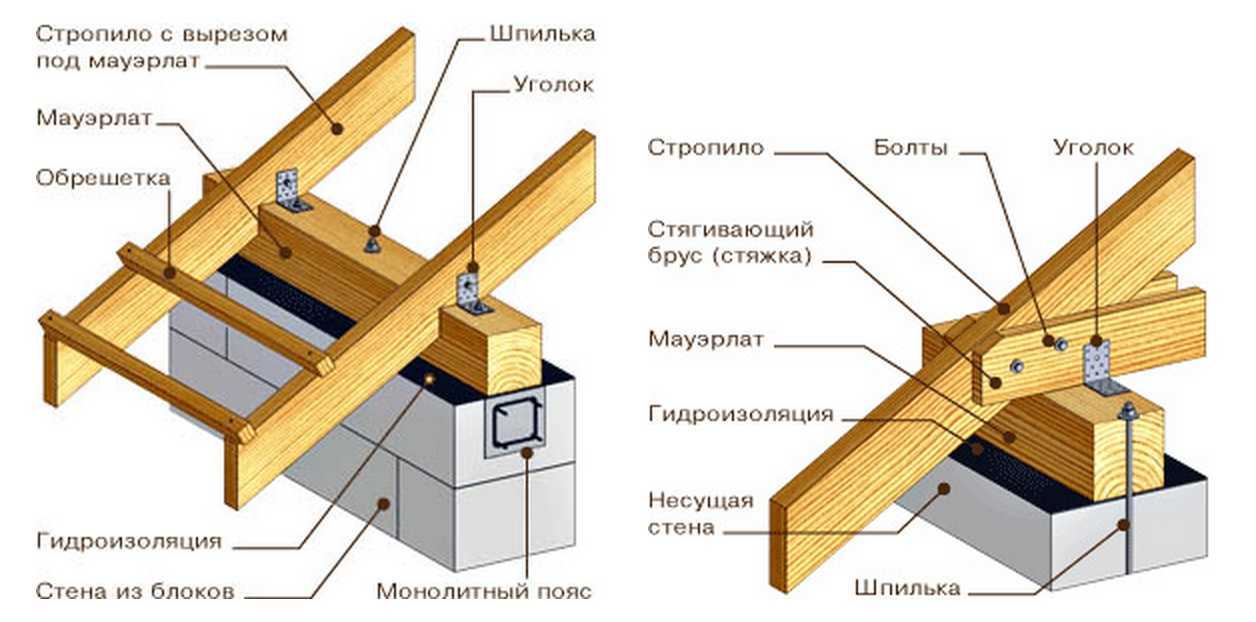

Мансардная крыша на бревенчатых лагах на блочных стенах

Вот, собственно, и все наиболее распространенные конструкции деревянных кровель, в которых используется коньковый прогон.

Вывод

Функции конькового бревна зависят от типа конструкции кровли. Как мы выяснили, оно может выполнять как несущую функцию, так и служить дополнительным элементом жесткости. Однако, существуют и такие кровли, у которых данная балка отсутствует.

Ознакомиться с дополнительной полезной информацией по обозначенной теме можно из видео в этой статье.

Как построить выдвижной навес для перголы своими руками

От

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 04.05.22

Рассмотрено

Джонатан Брюэр

Рассмотрено Джонатан Брюэр

Джонатан Брюэр — эксперт по благоустройству дома с более чем двадцатилетним профессиональным опытом работы в качестве лицензированного генерального подрядчика, специализирующегося на кухне и ванной. Он был показан в сериалах HGTV «Super Scapes», «Curb Appeal the Block», «Elbow Room», «Незваных гостях» DIY Network, «Этот старый дом» и в шоу OWN Network, получившем премию «Эмми», «Home Made Simple». Джонатан также является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Ральф Гейте/Getty Images

В этой статье

• На что обратить внимание перед сборкой выдвижного навеса

• Работа с тканью

• Работа с тросовым оборудованием

• Когда строить выдвижной навес своими руками

• Выдвижные наконечники фонаря

Обзор проекта

Пергола — фантастическое дополнение к двору, террасе или патио, придающее архитектурный шарм вашему ландшафту. Но одна вещь, которую пергола не обеспечивает, — это достаточное затемнение. Традиционно решение проблемы отсутствия тени заключалось в переплетении стелющихся растений или лиан, таких как виноградная лоза, жасмин или глициния. Но растениям нужно время, чтобы подняться вверх, а многим домовладельцам не нравится осыпание листьев и мусора. Кроме того, некоторые стелющиеся растения могут не покрывать средние участки перголы.

Бюджетным решением для многих домовладельцев является выдвижной навес беседки. Создание выдвижного навеса для перголы своими руками — это относительно простой способ обеспечить мгновенное укрытие для вашей конструкции за небольшую часть стоимости коммерческих навесов.

Что такое выдвижной навес?

В этом выдвижном навесе ткань крепится к горизонтальным опорным доскам 2×2, которые скользят по натянутым тросам из нержавеющей стали, называемым проволочными тросами, которые подвешены к горизонтальным опорным балкам перголы. В сложенном виде этот навес для перголы, сделанный своими руками, аккуратно прячется на одном конце конструкции. В расширенном состоянии навес затеняет нижнюю часть изящными драпировками.

На что обратить внимание перед сборкой выдвижного навеса

У выдвижных навесов перголы есть явные преимущества, но важно знать об их ограничениях, прежде чем приступать к проекту. Среди преимуществ самостоятельной постройки раздвижного навеса своими руками:

• Стоимость довольно низкая по сравнению с коммерческими навесами, которые обычно устанавливаются бригадой по индивидуальному заказу.
• Эту версию относительно просто построить, используя основные материалы, доступные в домашних центрах.
• Этот навес легко открывается и закрывается без сложных механических шестерен и шкивов, которыми оснащены коммерческие навесы.

Но также имейте в виду некоторые недостатки:

• Эта конструкция неэффективна против дождя.

• Может быть поврежден при сильном ветре.
• Полупрозрачная ткань не создает полной тени.

Совет

Если вы не склонны к механике, наймите кого-нибудь для сборки такого изделия, как выдвижной навес для перголы, и это сэкономит вам нервы и время.

Работа с тканью

В зависимости от размера вашего навеса, возможно, вам потребуется сшить вместе два или более куска ткани, чтобы покрыть беседку. Если да, то для этого проекта потребуются некоторые навыки использования швейной машины, а также базовые навыки конструирования своими руками, необходимые для установки опорных стержней и тросов.

Лучшая ткань навеса для вашей перголы зависит от ряда факторов, включая погоду в вашем регионе и ваши предпочтения в отношении оттенка. Ваши варианты включают в себя:

• Парусная ткань: Водостойкая, прочная и привлекательная парусина из 100-процентного акрила или нейлона рипстоп — излюбленный выбор для тех, кто занимается строительством навесов для пергол своими руками. Парусник цветостойкий и быстро сохнет.
• Сетчатая защитная сетка: полипропиленовая сетка , устойчивая к ультрафиолетовому излучению, часто используется в качестве защитной сетки для ограждения. Очень прочный и доступный только в нескольких основных цветах, одно из преимуществ сетчатого экрана конфиденциальности заключается в том, что он не выдерживает критики. Но сетчатый экран обеспечивает лишь частичное затенение.
• Муслин или лен: Муслин и лен — это 100-процентные органические ткани, свободно драпирующиеся и создающие повседневный великолепный образ в прибрежном стиле. Используйте эти ткани только в сухих условиях, так как они легко впитывают влагу и медленно сохнут. Муслин и лен не долговечны во внешних условиях и обычно годятся только на один сезон.

Работа с тросовым оборудованием

Подвешивание проволочных канатов, которые будут служить тросами для навеса, выполняется с помощью специального оборудования, известного как крепление наперстка и проволочного каната. Процесс включает в себя сначала надевание металлического наперстка в форме подковы (не похожего на наперсток для шитья) на винтовую проушину, прикрепленную к балке перголы. Затем проволочный трос пропускается через винтовую проушину так, чтобы он попал в канавку наперстка. Наконец, свободный конец троса скручивается вдвое и фиксируется специальным зажимом. Этот тип оборудования необходим, так как проволочные канаты будут натянуты между балками под натяжением.

Это оборудование продается вместе с другими металлическими фитингами для кабелей в вашем хозяйственном магазине или домашнем центре, а также доступно в интернет-магазинах.

Когда собирать выдвижной навес своими руками

Выдвижной навес подходит в ситуациях, когда вы хотите некоторое время наслаждаться солнечными условиями, но также хотите иметь возможность блокировать солнце в другое время. Например, вы можете выращивать растения в горшках, но также хотите обеспечить временную тень, когда придет время развлекаться. Выдвижной тент идеально подходит для таких многоцелевых пространств.

Идеальное время для строительства этого раздвижного навеса – сухой прохладный день, когда ветер минимальный. Пасмурный (но не дождливый) день может быть предпочтительнее, так как большую часть времени вы будете смотреть вверх, на солнце, когда будете строить и вешать навес. Яркий солнечный день в середине лета может быть ослепляющим и неприятно жарким для строительных работ на открытом воздухе, в то время как мягкий пасмурный весенний день может быть идеальным.

Оборудование/инструменты

• Сверла и отвертки
• Набор ключей
• Степлер
• Рулетка
• Плотницкий карандаш
• Скоростной квадрат или другой инструмент для квадрата
• Аккумуляторная дрель
• 6-футовая стремянка
• Мощная торцовочная пила или циркулярная пила
• Швейная машинка (при необходимости)
• Кусачки
• Кисть (при необходимости)

Материалы

• Ткань балдахина
• 2х2 кедровые доски длиной или больше ширины перголы (количество варьируется)
• 6 #4, 2 1/4-дюймовых винта с проушиной из оцинкованной стали
• Шурупы с проушиной #10 (количество варьируется)
• 3 талрепа из нержавеющей стали с крючками и концами, 1/4 дюйма x 5 1/4 дюйма
• 2 5 1/2-дюймовые стыковочные скобы с монтажным оборудованием
• Трос из нержавеющей стали диаметром 1/8 дюйма без покрытия
• 6 коушей и кабельных зажимов для троса диаметром 1/8 дюйма.
• 2 2 1/2-дюймовых коррозионностойких винта
• 1/8-дюймовая нейлоновая веревка (количество варьируется)
• Портновский мел (по желанию)
• Морилка для дерева (по желанию)

1. Размер ткани для навеса

   В полностью выдвинутом состоянии навес должен быть размером с площадь перголы плюс как минимум на 20 процентов длиннее, чтобы вместить драпировку. Более тяжелая ткань, такая как парусина, будет больше провисать; муслин и лен будут меньше провисать. Определите внешний вид, который вы хотите получить, когда купол выдвинут. Более плотное полотно имеет отделанный, законченный вид. Ткань с более глубокими провисами придает вашей перголе воздушный, причудливый вид. Найдите площадь перголы, умножив ее длину на ширину.

   Наконечник

   Парусник обычно можно заказать в магазине парусников шириной до 60 дюймов. Для проверки конфиденциальности сетки сделайте покупки в крупном домашнем центре или в специализированном магазине ландшафтных товаров; ширина 4, 5 и 6 футов является стандартной. Для муслина или льна лучше всего подойдет магазин тканей.

2. Сшейте ткань купола (дополнительно)

   Поскольку ткань навеса редко имеет ширину, соответствующую ширине вашей беседки, вам нужно решить, хотите ли вы сшить вместе отдельные полосы навеса или оставить их отдельными.

   Например, для беседки шириной 12 футов потребуется две полосы ткани, каждая шириной 6 футов. Вы можете использовать швейную машину, чтобы сшить два ряда ткани балдахина вместе. Парусина слишком толстая, чтобы ее было удобно шить вручную, но муслин и лен можно сшить вручную. Другой вариант – выполнить две или более отдельных полос навеса, прикрепленных к опорным брусьям, без стачивания швов.

3. Обрежьте опорные стержни навеса

   Ткань навеса будет закреплена на опорных стержнях из кедра 2×2, которые затем будут подвешены к опорным тросам с помощью винтов с проушиной, которые позволяют навесу скользить вперед и назад.

   С помощью торцовочной или циркулярной пилы отрежьте доски 2×2 по ширине навеса. Как правило, планируйте одну доску примерно на каждые 18 дюймов длины купола, хотя точное расстояние зависит от вас. Увеличение количества досок создает зубчатый ребристый вид. Меньшее количество досок дает более крупные и низкие драпировки.

4. Окрашивание опорных стержней (дополнительно)

   Кедровая древесина естественным образом приобретает серебристо-серый цвет, а содержащиеся в ней масла защищают ее в течение многих лет. Но если вам нужна дополнительная защита или другой внешний вид, вы можете обработать кедровые доски полупрозрачной морилкой или сплошной морилкой.

   Дайте пятну полностью высохнуть, прежде чем переходить к следующему шагу.

5. Прикрепите опорные стержни к навесу

   Чтобы прикрепить ткань купола к опорным стержням:

   • Растяните купол на чистой поверхности. №
   • С помощью рулетки и портновского мела или столярного карандаша слегка отметьте предполагаемые места опорных стержней по краям ткани навеса. Для правильного скольжения купола опорные стержни должны быть параллельны друг другу, а все стержни должны быть перпендикулярны сторонам купола. Опорные стержни также должны быть расположены на каждом конце навеса.
   • На каждой паре отметок вставьте опорный стержень под навес и прикрепите навес к стержню. Повторите для каждого набора меток.

   Совет

   Обязательно используйте скобы из оцинкованной проволоки для крепления ткани навеса к опорам, так как они лучше противостоят коррозии, чем стандартные стальные скобы.

6. Установите винты с проушиной на перголу

   Затем вы установите шесть винтов с проушиной на опорные балки, три на одну балку и три на противоположную балку. Опорные балки — это главные горизонтальные несущие балки перголы, часто из пиломатериалов 2×6 или 2×8, на которые опирается верхняя конструкция. Они не являются самой верхней решеткой (предназначенной для размещения висячих растений) и не являются поперечинами (балками) непосредственно под решеткой. Опорные балки — это конструктивные элементы, которые опираются на вертикальные стойки (или крепятся к ним болтами).

   С помощью лестницы просверлите на одной балке три равноудаленных направляющих отверстия, диаметр которых немного меньше диаметра шурупов с проушиной. Расположите отверстия как можно выше, сохраняя при этом 1-дюймовое пространство над отверстиями, чтобы навес мог свободно скользить и освобождать любые конструктивные элементы непосредственно над ними. Полностью завинтите три винта с проушиной. Повторите для противоположной стороны.

7. Перережьте трос

   Разрежьте трос на три части. Каждая длина троса должна быть равна расстоянию между двумя парами шурупов с проушиной, плюс еще минимум 10 процентов, чтобы можно было обмотать шурупы с проушиной и закрепить зажимами.

8. Установите трос на винты с проушиной

   Обмотка концов тросов вокруг винтовых проушин — довольно сложная операция:

   • Сначала проденьте кабельный наконечник через один из винтов с проушиной, затем проденьте конец каждого троса через винт с проушиной и над кабельным наконечником, чтобы он попал в канавку на наконечнике.
   • На другом конце троса наденьте тросовый зажим на трос и сдвиньте его вверх к области коуша так, чтобы обе жилы троса прошли через отверстие зажима.
   • С помощью гаечного ключа затяните зажим так, чтобы проволочный трос образовал тугую петлю на коуше.
   • Повторите для двух других тросов и винтов с проушиной.

   Теперь три троса должны быть прикреплены к опорной балке на одном конце перголы, при этом противоположные концы тросов должны оставаться свободными.

9. Установите винты с проушиной на опорные стержни

   Растяните навес и положите его на чистую поверхность. Навес можно сориентировать таким образом, чтобы деревянные опорные стержни находились либо над, либо под тканью навеса. Установка планок над тканью придает чехлу чистый вид, который подчеркивает драпировку. Установка стержней под ткань означает, что стержни будут видны снизу. Это более прочное крепление, так как опорные стержни, а не только скобы, удерживают ткань.

   Прикрепите три винта с проушиной № 10 сверху каждой опорной планки. Разместите винты с проушиной так, чтобы они совпадали с расстоянием между тремя винтами с проушиной, которые вы ранее установили на балки перголы. Обязательно просверлите направляющие отверстия, чтобы избежать растрескивания дерева.

10. Обрежьте тросы и прикрепите талрепы

    Выдвиньте каждый из талрепов до упора, повернув два конца против часовой стрелки друг к другу. Прикрепите три талрепа крюком к трем оставшимся винтам с проушиной на перголе. Продлите свободный конец каждого троса до конца с проушиной талрепов, чтобы получить общее представление о том, где обрезать концы. Добавьте 4 дюйма к вашему измерению и отрежьте там, используя кусачки.

11. Наденьте навес на тросы

    Вместе с помощником проденьте каждый из трех тросов через соответствующие винты с проушиной, прикрепленные к опорным стержням.

12. Прикрепите коуши и зажимы к тросам

    Прикрепите оставшиеся коуши и зажимы к свободным концам тросов, чтобы соединить их с проушинами талрепов. Закрепите концы крюков талрепов на рым-болтах перголы. Поверните талрепы по часовой стрелке, чтобы натянуть тросы. Сделайте их максимально натянутыми.

    Подсказка

    Подъем фонаря при закреплении талрепов на рым-болтах может оказаться неудобным процессом. Наличие помощника или двух помощников значительно облегчит эту работу.

13. Закрепите один конец навеса

    Так как один конец навеса всегда будет оставаться на месте, вам нужно будет закрепить торцевую опорную планку, чтобы она не двигалась. Вкрутите 2 1/2-дюймовых винта горизонтально через концы опорной планки, чтобы прикрепить ее к вертикальным стойкам перголы.

14. Прикрепите палубные утки к опорным стойкам

    В дальнем конце перголы прикрепите палубную планку к внутренней стороне каждой из двух стоек перголы, примерно на 4 фута выше нижней части стойки.

15. Прикрепите шнурок к концу фонаря

    Отрежьте два куска нейлоновой веревки, каждый длиной вашей беседки плюс еще 4 фута. Привяжите каждую к концевому опорному стержню, по одной на каждом конце. Накиньте каждую кулиску на горизонтальную опорную балку в конце перголы.

    Потянув за шнурки вниз, навес перголы будет перемещаться горизонтально вдоль тросов, чтобы удлинить его. Оберните шнурки вокруг шипов, чтобы удерживать их на месте. Для складывания купола потребуется снять шнурки вокруг шипов и сдвинуть купол обратно к фиксированному концу вручную.

Выдвижные наконечники фонаря

Чтобы он выглядел красиво, вы должны ожидать замены ткани навеса каждые несколько лет, так как воздействие ветра, дождя и солнца обязательно состарит ткань. В более холодном климате, когда веранда или патио не используются в зимние месяцы, вы можете снять навес и хранить его на зиму или накрыть на зиму защитным пластиковым брезентом.

25 идей идеальной перголы, которые преобразят ваш двор

Построить палубный люк на крыше — Экстремальные инструкции

Террасы и террасы являются основным источником развлечений и отдыха в Америке, но на них может быть жарко под летним солнцем. Они действительно могут быть опасны, если отражают солнечные ультрафиолетовые лучи. А запуск гриля во время ливня, который приходит в то же время, что и ваши гости, может стать настоящим разочарованием. Один из ответов — люк на крыше вашего патио или террасы. При правильном проектировании люк на крыше может скрывать летнее солнце, но при этом позволяет зимним солнечным лучам согревать дом. Показанный люк представляет собой типичный самодельный проект, размещаемый над деревянным настилом, хотя люк также можно соорудить над патио.

End View

Используйте правые материалы

, потому что эти проекты всегда подвергаются воздействию погоды, одувшийся от ноги. Палуба. Древесина – сосна южная, обработанная под давлением консервантом из азола меди. Это обеспечивает долговременную защиту от термитов, гниения и имеет пожизненную ограниченную гарантию. Древесина также была «пересушена» — дополнительная функция, дающая дополнительные преимущества при небольших затратах. При обработке древесины давлением ее пропитывают жидким раствором консерванта. По мере высыхания древесина дает усадку. Это нормально для дерева. Обработанная древесина может быть повторно высушена на очистительном заводе; это можно сделать естественным путем путем сушки на воздухе или, чаще, в печи. Если выполняется повторная сушка, это указывается на концевой бирке пиломатериала ADAT (для воздушной сушки после обработки) или KDAT (печная сушка после обработки). Сушка делает древесину легче по весу, готовой к немедленной покраске и соответствующей строительным нормам (если применимо) для высушенного материала. Возможно, более важно то, что заводская сушка выполняется в контролируемых условиях, в отличие от сушки, которая происходит в проекте, когда одна сторона настила может подвергаться воздействию жаркого солнца, а другая сторона обращена к влажной земле. В результате неравномерной сушки пиломатериал может коробиться (скручиваться, чашеобразно или коробиться).

Фрагмент стены дома

Не все средства для обработки древесины предлагают повторную сушку, и многие дилеры не продают ее из-за дополнительных затрат. Тем не менее, это вариант, который стоит рассмотреть домовладельцам, которые хотят избежать обмена и деформации пиломатериалов или хотят покрасить свою древесину, не дожидаясь 6-12 месяцев, пока она высохнет.

Концевая деталь стропил

Каркас люка был обработан однослойным покрытием Sikkens Cetol SRD в оттенке кедра, чтобы соответствовать существующему настилу и сочетаться с обшивкой дома из красного кедра Western. Sikkens — это легко наносимая однослойная формула на основе масла и алкидной смолы, обеспечивающая защиту от воздействия солнца, дождя, мокрого снега и снега. Кроме того, он действует как барьер для ультрафиолетовых солнечных лучей, обеспечивая дополнительную защиту и долговечность древесины. Обработанная древесина должна быть абсолютно сухой перед нанесением Cetol SRD – основная причина повторной сушки древесины. Отделка была нанесена на каждую доску и дала высохнуть перед строительством. Это не только предотвратило беспорядок на палубе, но и обеспечило дополнительную защиту всех деревянных поверхностей.

Конечная деталь стойки

Покрытие для люка выполнено из Sequentia Super600 от Crane Composites. У компании есть несколько продуктов, и при выборе покрытия важно учитывать круглогодичные погодные условия вашего региона. Количество снега, дождя и ветра, которые вы получаете, а также интенсивность солнца и диапазон температур — все это факторы. Показанный дом находится в штате Миссури Озарк, где есть поговорка: «Если вам не нравится погода сегодня, просто подождите, завтра она изменится». И это так, с диапазоном температур от более чем 100 градусов по Фаренгейту до значительно ниже нуля. А проливные дожди, сильный снегопад, град и сильный ветер — обычное дело. Sequentia Super600 — это прочное стекловолокно коммерческого класса с 20-летней гарантией. Он имеет прочное армирование стекловолокном и обладает свойствами, устойчивыми к ультрафиолетовому излучению. Линейка Sequentia состоит из прозрачных и шести цветов; белый, терракотовый, небесно-голубой, желтый, графитовый, зеленый и бежевый. Терракота была выбрана для сочетания с отделкой обработанной древесиной и сайдингом из западного красного кедра. Цвет красивый полупрозрачный, обеспечивающий умеренную светопроницаемость и низкую теплопередачу.

Планируйте правильный дизайн

Домовладельцы хотели иметь люк на крыше, который не только давал бы тень для отдыха и развлечений на террасе, но и обеспечивал бы дополнительную защиту открытой южной стены дома и большого количества стекла в окне. и две балконные двери. Владельцам, однако, нравилось солнечное тепло, создаваемое зимой, поэтому крыша была спроектирована таким образом, чтобы обеспечить некоторое отражение солнца в зимние месяцы, когда солнце находится под малым углом. В результате получается люк на крыше, который начинается на высоте 10 футов на стене дома, имеет высоту 8 футов на внешнем краю и простирается на 10 футов от здания. Показанный люк имеет длину 40 футов. Это также позволило использовать стандартные материалы, в том числе 10-футовые панели кровли Sequentia Super600. Прежде чем приступить к строительству люка, обязательно ознакомьтесь с местными строительными нормами и правилами в отношении аналогичной конструкции, материалов и конкретных деталей конструкции. Также проверьте местные требования зонирования и любые необходимые разрешения.

Приступая к работе

Конструкция рамы люка довольно проста, но чрезвычайно важно, чтобы рама соприкасалась со зданием. В противном случае панели могут не выровняться должным образом, увеличиваясь или уменьшаясь на расстоянии от передних краев стропил. Для определения точного местоположения и правильного 9Угол 0 градусов для угловых стоек по отношению к стене дома, используйте отвес на стене, чтобы найти первое внешнее стропило.

Для обеспечения квадратной конструкции можно использовать два метода. Во-первых, определить местонахождение угловых стоек с помощью рулетки, а затем измерить по диагонали между угловой стойкой и противоположной начальной точкой на стене дома. Измерьте другую угловую стойку по диагонали до противоположной начальной точки на стене дома. Отрегулируйте расположение стоек, пока размеры не станут одинаковыми. Также можно использовать метод «треугольник» или «3-4-5». Отмерьте 4 фута на стене дома. Прикрепите веревку в начальной точке, и с кем-то, кто держит веревку, измерьте и отметьте 3 фута от стены дома на веревочной линии. Переместите струнную линию внутрь или наружу, пока расстояние между ними не составит 5 футов. Продлите струнную линию к внешнему месту угловой стойки. Это создает 9Угол 0 градусов.

Поскольку я часто планирую здания, я построил легкий деревянный треугольник таких размеров. Я могу быстро и легко выложить квадратное здание с помощью треугольника. Для этой работы также доступны изготовленные квадраты.

После того, как расположение угловых стоек определено, протяните между ними веревочную линию и отметьте расположение внутренних стоек.

Деталь панели крыши

Опора и каркас

Стойки должны устанавливаться на плиты и фундаменты и поддерживаться в соответствии с местными строительными нормами. В показанном проекте стойки были проведены через настил к бетонным опорам внизу, а также прикреплены к опорам поперечин под настилом. Стойки должны быть прикреплены к бетонной плите/фундаментам с помощью утвержденных стальных анкерных болтов. Используйте 4-футовый уровень и временную распорку, чтобы удерживать стойки в вертикальном положении во время строительства. В показанном проекте после того, как стойки были закреплены, они были закреплены на подпалубных опорах. Возможно, вы захотите проверить формы бетонных труб Bigfoot Systems для заливки опор.

Деталь блокировки крыши

Конец стропил с домом опирается на ригельную доску. Удалите сайдинг дома с места учета бухгалтерской книги. В показанном случае дом был жилым, и сайдинг был установлен до места учета бухгалтерской доски. Был установлен ригельный щит, оставив место для кровельного покрытия и гидроизоляции, а над ригельным щитом был установлен сайдинг. Нижняя обшивка временно крепится на месте, чтобы вставить металлический отлив, необходимый для кровельного покрытия. Бухгалтерская доска была выровнена с помощью струнного уровня для начального местоположения, а затем 4-футового уровня для регулировки по мере необходимости. Для первоначального крепления доски на месте использовались трехдюймовые шурупы, а затем в 2-х дюймовый каркас стены дома были установлены шурупы. При креплении к кирпичным стенам используйте соответствующие стеновые анкеры. Крепления должны быть установлены на 16-дюймовые центры по мере необходимости.

Все крепежные детали, используемые с обработанными под давлением пиломатериалами, должны быть устойчивыми к коррозии. Для крепления всех конструкций использовались винты Phillips II High Performance DuraFast Coated, рекомендованные для обработанных под давлением пиломатериалов. После многих лет строительства из обработанных под давлением пиломатериалов я рекомендую эти крепежные детали. Коробка поставляется с головкой отвертки, которая соответствует винтам, и головка практически не снимается. Опорная полоса 2 на 2 крепится к нижнему краю ригеля, чтобы обеспечить поддержку стропил.

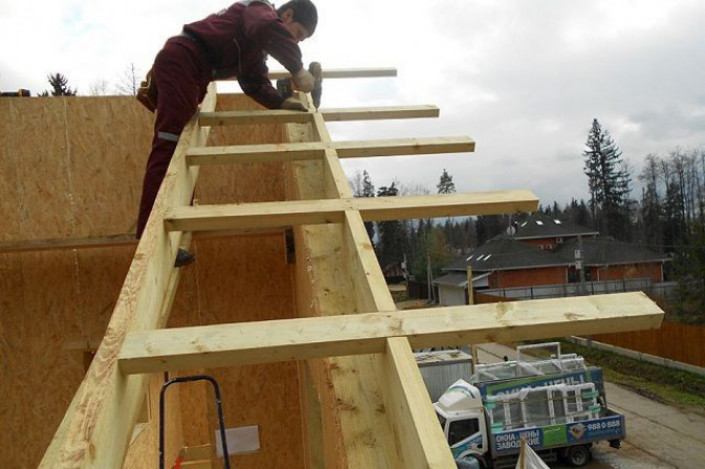

Показанный проект прикреплен к дому типа бунгало, который имеет карнизные опоры 4 на 4 на концах фронтона. Чтобы гармонировать с домом, была построена «фальшивая» карнизная опора, которая привинчена к внешним стойкам. Первое или внешнее стропило опирается на внешний конец этой опоры. Остальные стропила поддерживаются перемычками, закрепленными как внутри, так и снаружи стоек. Они были расположены на высоте 8 футов от палубы. Они должны быть на одном уровне, и вам, вероятно, понадобится два человека для этой работы. Внутри и снаружи столбов добавляются опоры размером два на четыре для удержания заголовков. Диагональная скоба 4 на 4, прикрепленная к опорной детали 2 на 4, прикрепляет перемычки к стойкам и обеспечивает жесткость и поддержку.

Как и при выкладке квадрата, правильно выложить и обрезать первое стропило чрезвычайно важно. Мне нравится использовать «обрезную», но прямую доску, чтобы вырезать первое стропило. Его следует разрезать и протестировать, разрезая до тех пор, пока не получатся правильные углы и разрезы. После того, как пробное стропило будет вырезано и временно установлено, снова убедитесь, что стропило и стена дома перпендикулярны или находятся под углом 90 градусов. Отметьте место, снимите пробное стропило и используйте его в качестве шаблона для вырезания первого стропила. После обрезки покройте все отрезанные концы защитным покрытием. С помощью оцинкованных гвоздей установите вертикальные опорные планки на вершины стропил. Отделка или гвоздезабивной пистолет и оцинкованные гвозди облегчают эту работу.

Временно установите первое и второе стропила. Стропила расположены на 24-дюймовых центрах. Внешнее стропило крепится шурупом с нижней стороны опорного блока 2 на 2 к нижней стороне конца стропила. 22-1 / 2-дюймовый наполнительный блок помещается внутри и рядом с внешним стропилом. Закрепите внутреннее стропило на наполнительном блоке с помощью шурупа с нижней стороны опорной планки. Используйте обрезки кровельной панели на внешнем конце, чтобы проверить соответствие и точное расположение стропил. Проверьте также конец дома. Затем вставьте обшивку под сайдинг и проверьте ее на панели крыши и стропилах. После регулировки, чтобы все подошло должным образом, окончательно закрепите стропила на месте с помощью винтов через стропила и в наполнительный блок. Также необходим наружный заполнитель, а сверху к нему нужно прикрепить горизонтальную поперечную планку. Внешние концы горизонтальных поперечных полос должны совпадать с профилями короны вертикальных краевых полос. Снова закрепите шпильками или оцинкованными финишными гвоздями.

Я закрепил блоки-наполнители на месте, предварительно просверлив отверстия для винтов с карманными отверстиями на задней стороне с помощью инструмента Kreg Pocket Hole. Закрепите блок между двумя стропилами, а затем вкрутите стропила в наполнительный блок. С этого момента необходимо установить стропило, а затем привинтить его к внешним концам обоих наполнительных блоков. Блоки внутреннего наполнителя, снова покрытые горизонтальными поперечными полосами, размещаются между стропилами на расстоянии, как показано на чертеже под названием 9.0331 Деталь блокировки крыши , указанная пятью абзацами выше.

Вы можете установить стропила, а затем вырезать и установить на место отдельные внутренние накладки, но для работы такого размера мне удобнее «предварительно собрать» компоненты. Во-первых, все блоки наполнителя были обрезаны до точной длины с помощью торцовочной пилы Ridgid Exactline Compound, установленной на новой опоре Mitre Saw Utility Vehicle. Направляющая Repeat-A-Cut и стопорный блок позволили быстро и легко разрезать все полосы до нужной длины, а также горизонтальные опорные полосы для панелей. Затем все полосы были закреплены на месте. Перед монтажом стропил к стропилам крепятся внутренние опорные полосы. Это было проще для локации, чем работать с лестницы. Стропила были закреплены на месте, а свободные концы внутренних опорных планок были прикреплены к ответным стропилам. Вам может понадобиться два человека, чтобы поднять и закрепить эти узлы на месте.

Дополнительный блок-заполнитель 2х4 с горизонтальными поперечными полосами устанавливается напротив ригеля и служит в качестве анкерного крепления для концов гофрированных панелей крыши и металлического оклада.

Крыша в сборе

Установите первую панель, убедившись, что она точно входит в вертикальные опорные полосы на стропилах. Начните первую панель с подветренного конца прогона и работайте с наветренной стороны. Обеспечьте как минимум один перехлест гофры по бокам. Обеспечить 8-дюймовые торцевые нахлесты для крыш с уклоном менее 4/12; 6-дюймовые концевые накладки для шага более 4/12. Закрепите венцы панелей на каждом втором гофре. Рекомендуются застежки с армированными неопреновыми шайбами. Расстояние между крепежными элементами от 6 до 8 дюймов по центру вдоль краев панелей и от 12 до 16 дюймов по центру для промежуточных стропил и блокировки. Во избежание прогиба панелей затяните винты до тех пор, пока шайбы не будут вращаться, а затем затяните еще на один оборот. Избегайте избыточных заусенцев на просверленных или перфорированных отверстиях, чтобы защитить неопреновую уплотняющую поверхность.

Всегда предварительно просверливайте панели и молдинги, прежде чем прикреплять их к каркасу, чтобы предотвратить растрескивание или расщепление. Чтобы защитить крышу от непогоды, нанесите небольшое количество прозрачного герметика на каждое отверстие перед установкой креплений. Ни при каких обстоятельствах панели не должны выдерживать нераспределенные нагрузки, такие как вес человеческого тела. Используйте только сертифицированные кровельные лестницы и доски.
