Купольная крыша всё чаще и чаще встречается на современных домах. Крыши круглой формы не являются редкостью в частном загородном строительстве. При этом условно, все кровли круглой формы разделяют на геодезический, арочный и конусный тип. Каждый из этих типов имеет свои преимущества и отличается от другого типа технологией монтажа.

Общие преимущества купольной крыши:

• Обеспечивается максимальное пространство чердачного или мансардного помещения;

• Возможность на плоскости кровли изготавливать любое количество окон, что позволяет максимально использовать естественное освещение;

• Круглая форма препятствует накоплению снега на поверхности кровли в зимний период;

• Сфера купола в отличие от скатной кровли обладает большей прочность, при её сравнительно меньшем весе;

• Возможность получить общий уникальный наружный дизайн загородного дома.

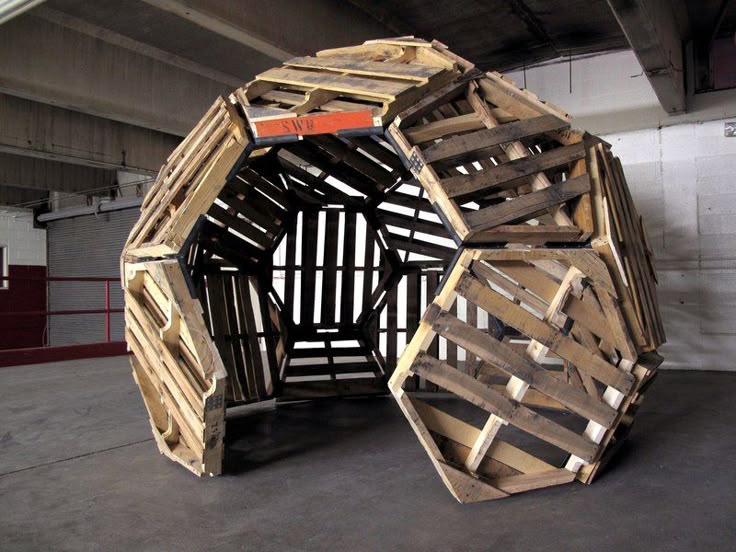

Геодезическая купольная крыша

Впервые проект геодезической купольной кровли был разработан американским архитектором Р. Б. Фулером в 1951 году. Изготовление кровли по его проекту позволяет получить купол с максимально правильной сферической формой.

Технология строительства купольной крыши геодезического типа

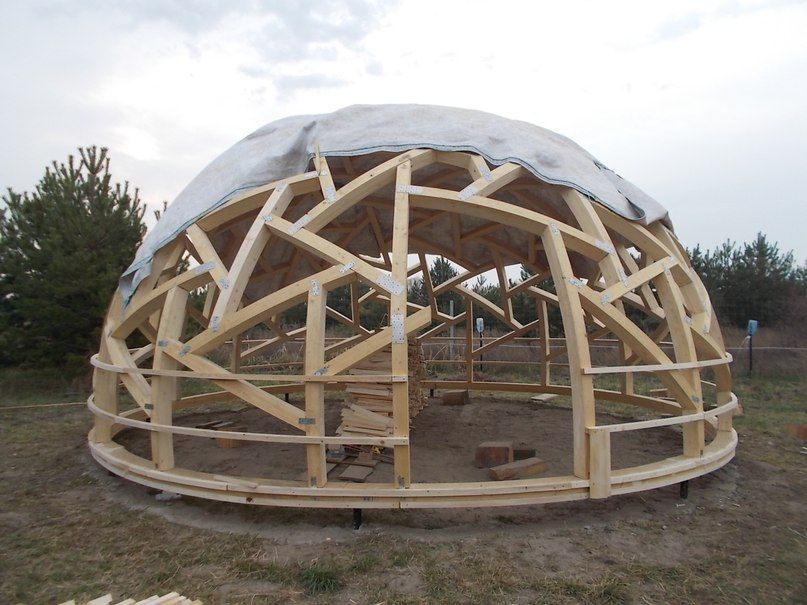

В конструкции кровли абсолютно отсутствуют привычные для скатных крыш стропила и вертикальные упоры для них. Типчный каркас кровли состоит из связанных между собой треугольных элементов, собранных из бруса с сечением 100х50 мм и длинной 100-120см.

Как правило, после изготовления перекрытия первого этажа, по всему периметру стен круглого дома монтируется мауэрлат – брус с сечением 100х100 или 50х100 мм, закрепленный горизонтально при помощи анкеров или предварительно выпущенных из монолитной плиты шпилек с резьбой на 12 мм.

В конструкции обычной двухскатной кровли мауэрлат представляет собой единый сплошной брус, на который опираются нижние участки стропил. В конструкции же геодезической купольной кровли мауэрлат изготавливается из небольших отрезков бруса, равных стороне будущих треугольников в конструкции.

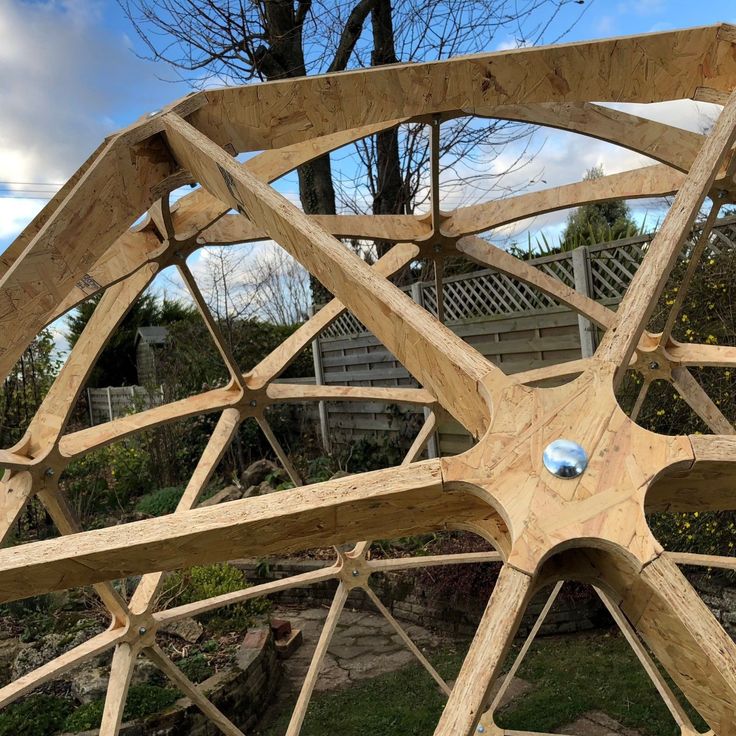

Для соединения брусков используются пяти и шестилопастные металлические пластины, которые называют коннекторами или соединителями. Они представляют собой звезду, то есть, от металлической трубы диаметром 100 мм отрезают заготовку длинной 6-8 см. Дальше к полученному кольцу электродуговой сваркой приваривают под нужны углом металлические пластины с размерами 60х150 мм.

Существуют и другие виды коннекторов, а также есть возможность безконнекторного соединения. Подробнее о способах соединения рёбер купольных конструкций можно узнать в статье: узловые элементы купольных конструкций, виды коннекторов, технологии производства коннекторов.

После монтажа мауэрлата по всей его окружной протяженности с шагом в 100-120 см закрепляют саморезами Г-образные металлические пластины, в которых заранее изготавливают отверстия для крепления рёбер условного треугольника. Закрепив ребра треугольника к пластинам, в точке вершины условного треугольника соединение его рёбер производят при помощи коннекторов.

Таким образом, закрепив на всей протяженности мауэрлата первый ряд треугольников, между их верхними основаниями производят связку брусом, образуя при этом уже перевернутые треугольники. На следующем этапе к оставшимся двум пустым лопастям коннекторов монтируют рёбра второго ряда треугольников.

В технической конструкции у крыши отсутствует конёк или какой-то определенный верх. Стыковка последних верхних треугольников производится аналогично с предшествующим способом соединения, то есть, коннекторами.

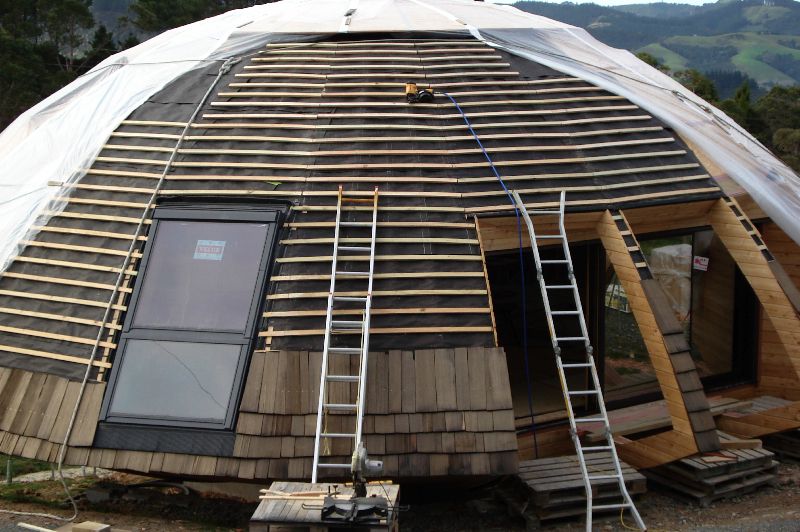

Когда заканчивают полностью сборку купольного каркаса, для усиления пролетов треугольников монтируют на их плоскости дополнительную обрешетку, поверх которой монтируются листы осп треугольной формы с последующим монтажом битумной черепицы.

Строительство по описанной выше технологии применяется не только в возведении крыш. В некоторых европейских странах таким способом возводят целиком геодезические куполообразные дома. Отличительная особенность данных зданий в том, что у них полностью отсутствуют фасадные стены. То есть, после изготовления фундамента приступают сразу к монтажу куполообразной кровли.

Проектирование геодезической купольной крыши

В отличие от двускатной кровли купольную крышу спроектировать на обычном листе ватмана в 2d не получится. Для проектирования всей конструкции требуются компьютерные программы, позволяющие моделировать в 3d — трехмерное моделирование. Или специальные калькуляторы. Можно использовать калькулятор нашего сайта, представленные на странице: калькулятор расчёта геодезической купольной крыши.

Расходных материалов в отличие от скатной кровли для купольной кровли требуется значительно меньше. Всреднем расход материалов ниже на треть в сравнении с двускатной кровлей. При проектировании требуется высчитать точное количество заготовок бруса для рёбер и оснований треугольников, количество монтажных коннекторов и общий метраж обшивочного материала.

Арочная купольная кровля

Конструкция арочной кровли более схожа с конструкцией скатной крыши. В конструкции уже присутствуют полноценные пропилы, правда, их форма изначально напоминает дугу.

Стропила для арочной кровли используют трех видов:

• Заводского производства из клеёного бруса;
• Сборные из бруса, изготовленные самостоятельно;
• Металлические фермы заводского производства.

Дороже всего стоят стропила из клеёного бруса. Во время их производства тонкую обрезную доску насыщают влагой и укладывают в специальные, задающие изгиб доске распоры. Далее доску искусственно сушат с применением паровой вытяжки. После этого из сухой изогнутой доски собирают клеёный брус, форма которого будет умышленно изогнута под определенным радиусом.

Изогнутые стропила из клееного бруса.

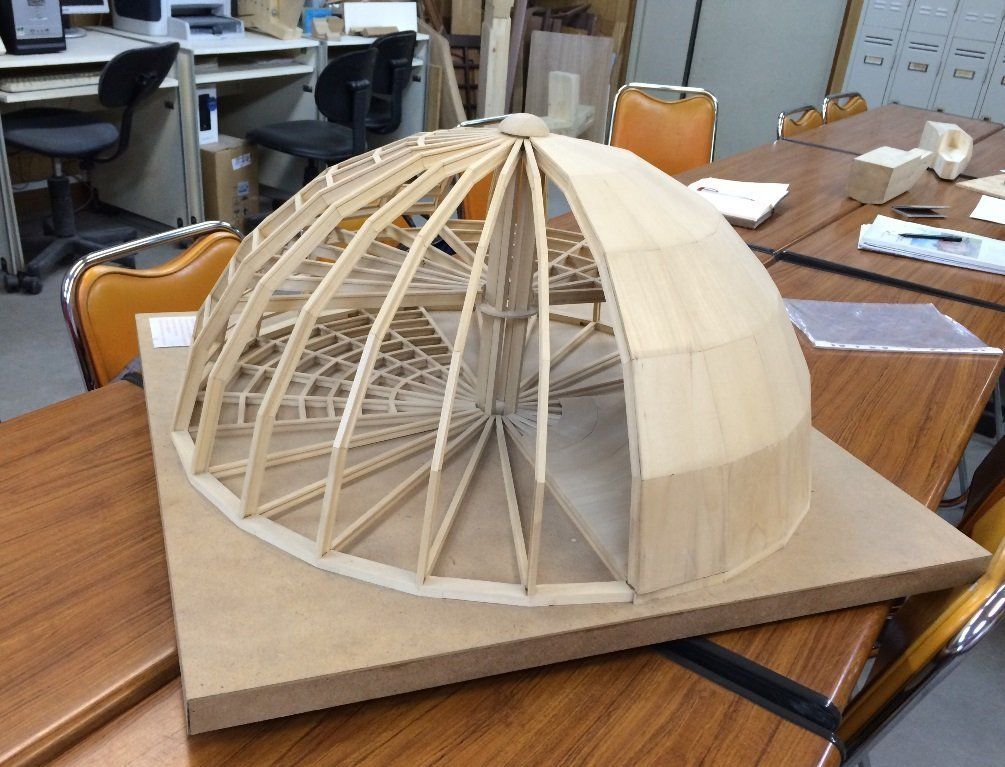

В процессе же монтажа, нижние концы дугообразных стропил закрепляют к основанию мауэрлата, а верхние концы арочных стропил соединяются вместе посредством небольшого круглого деревянного или металлического кольца.

Дешевле обходится изготовление дугообразных стропил самостоятельно или при участии специалистов сразу на строительном объекте. Для их сборки используют заготовки деревянного бруса длиной 60-100 см с сечением 40х100 или 50х100 мм. Изначально на бумаге делают чертеж и собирают первую стропилу, которую в дальнейшем используют в качестве образца. Для скрепления между собой заготовок деревянного бруса используют перфорированные металлические пластины и, в некоторых случаях дополнительно усиливающие крепление металлические спицы.

Если площадь перекрываемого пролета превышает 5 м, то вместо деревянных дугообразных стропил используют металлические фермы. В зависимости от выбора наружного кровельного материала и наличия теплоизолятора, вес купольной кровли может существенно различаться. По этой причине для изготовления полукруглых металлических ферм применяют различный металлопрокат. Например, используют как круглую или квадратную трубу, так и конструкции собранные из швеллера.

Подробнее о различных видах стропил для такой крыши можно прочитать в специальной статье: арочные стропила — выбор материала, проектирование и монтаж.

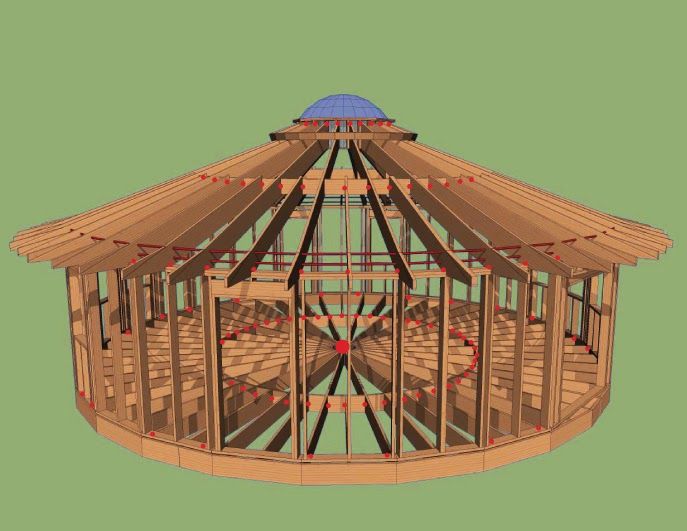

Конусная купольная кровля

Конусная купольная кровля может быть изготовлена, как над всей площадью загородного дома, при условии, что его периметр круглой формы, так и являться частью двухскатной кровли. В конструкции конусной кровли используются только ровные стропила. В основном в качестве их применяют деревянный брус с сечением 50х100 или 40х150 мм.

Работа начинается с составления проекта и здесь существует такой нюанс. Несмотря на то, что кровля конусная, она, прежде всего, имеет куполообразную форму, то есть, у нее отсутствуют начало, конёк, фронтон и прочие элементы присущие двухскатным крышам. Это всё позволяет практически не накапливаться снегу в зимний период. Вот тут-то и кроется для незнающих людей подвох. Решив, что нагрузка на кровлю будет незначительная, её высоту делают небольшой, Все дело в том, что от высоты пика – самой высокой подкровельной точки, напрямую зависит конструкция упоров и распоров для стропил. Рассмотрим два варианта.

Если чердак не планируется использовать, то в высоком конусе кровли нет смысла. Минимальный допустимый уклон стропил не должен быть меньше 15 см на 1 погонный метр. Нижние концы стропил монтируются к мауэрлату с выпуском для дальнейшей обшивки свеса. Верхние концы стропил соединяют между собой при помощи спиц или саморезов.

При большой площади крыши, учитывая что уклон кровли незначительный, то для того чтобы стропила со временем не провисали под весом всей конструкции, примерно на середине их длинны монтируют вертикальные упоры. Низ вертикального упора монтируется к балке потолочного перекрытия или просто опирается на металлическую лапу, в случае монолитного перекрытия.

Случай, когда планируется использовать чердачное помещение

В этом случае нижние концы стропил закрепляют аналогично к мауэрлату с наружным выпуском. Однако угол уклона стропил по отношению к мауэрлату может составлять 70-75°. В верхней части стропила связывают между собой длинными саморезами, а после этого по кругу всей кровли по стропилам набивается обрешеточная доска с последующим кровельным настилом.

Как видно из второго примера, если задан слишком большой наклон стропил, то основная нагрузка уже будет приходиться не на середину стропил, а на самую верхнюю их точку соединения. То есть, установка подпоров здесь уже не требуется. Однако, чтобы “не гуляла” верхняя точка соединения всех стропил, их пары связывают между собой распорной перемычкой из бруса 50х100 мм. Например, в конструкции используется всего 12 стропил, следовательно, пар получается всего 6 – это каждые две противоположные стропилы.

На каких домах и основаниях возможно строительство купольных крыш

Главное условие для купольной кровли – это правильная геометрия здания. То есть, загородный дом либо изначально по периметру имеет круглую форму, либо его периметр имеет правильную форму квадрата.

Если периметр загородного дома имеет форму параллелепипеда, то куполообразную кровлю построить затруднительно, а например, мало чем уступающую полукруглую крышу вполне возможно.

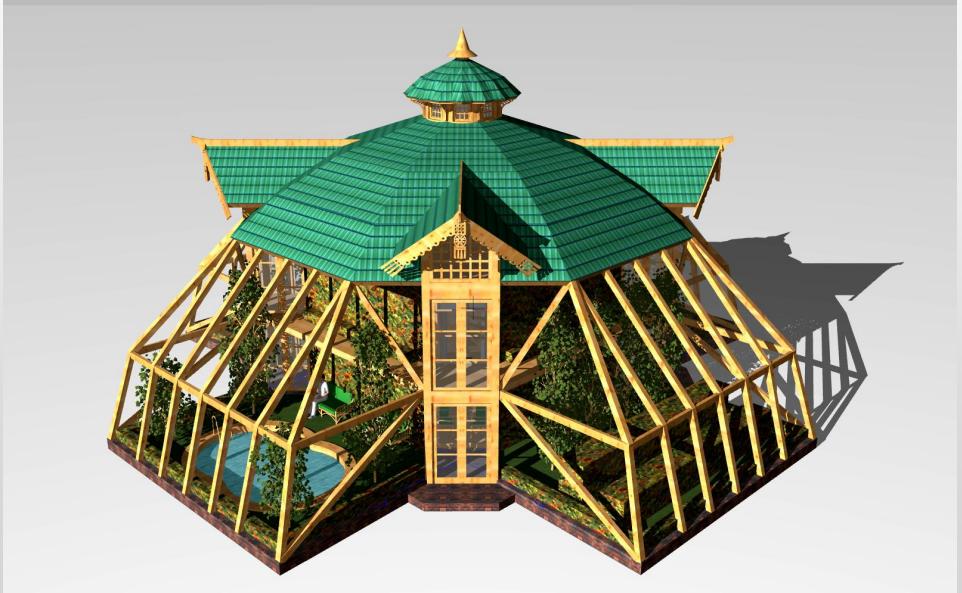

В случаях, когда периметр несущих стен дома имеет неправильную форму или в ходе строительства в проект вносились изменения, например, пристраивались дополнительные помещения, то единственным выходом остается комбинированная кровля, которая может включать в себя и элементы скатной и элементы купольной крыши.

Что же касается основания, то купольную кровлю можно изготовить практически на любых стенах. Дело в том, что необходимо учитывать нагрузку производимую кровлей на несущие стены. Например, если дом построен по каркасной технологии, то не получится изготовить куполообразную кровлю, в которой применяются металлические стропила или железобетонные балки. Стены не выдержат такой нагрузки. На каркасных стенах оптимально изготавливать крышу на основе деревянных стропил. Если же стены загородного дома изготовлены из кирпича, ракушечника или монолитного бетона, то здесь особых ограничений уже не накладывается.

конструкция стропильной системы, преимущества и недостатки

Купольная крыша, как и конусообразная, имеет в своем основании круг. Верхушкой конструкции становится центральная точка, где сходятся ноги стропил. Дом с высокой круглой крышей привлекает внимание своей затейливостью.

Содержание

1. История купольной крыши
2. Особенности конструкции
3. Разновидности купольной крыши
4. Геодезическая
5. Арочная
6. Конусная
7. Устройство стропильного каркаса
8. Преимущества и недостатки
9. Особенности монтажа

История купольной крыши

Конструкции в форме полусферы или конуса широко использовались древнерусскими зодчими. Они характерны для теремов, усадеб, церквей и флигельных сооружений. Нередко круглая кровля перекрывала крыльцо и другие мелкие архитектурные элементы постройки.

В прошлом крыши в виде конуса можно было часто встретить в некоторых областях Италии. Они монтировались на блочных домах, для кровли использовался камыш либо солома. Сейчас использование таких конструкций в частных жилищах не слишком распространено ввиду большей трудности работ по сравнению с обустройством двускатной крыши.

Такое исполнение крыши сделает внешний вид дома более запоминающимся и выразительным. Особенно оно подойдет для местностей, где сохранились исторические постройки.

Особенности конструкции

Круглая крыша привлекательна не только декоративными качествами. С функциональной стороны этот вариант вполне практичен, так как обеспечивает своевременное отведение воды.  Опорой конструкции купольной крыши является ее основание, выполненное в виде круга. На нем закрепляются ноги стропил. При сочленении со стеной, представляющей собой длинную горизонтальную плоскость, основание должно быть полукруглым.

К покрытию также предъявляются определенные требования. Листовые негибкие материалы типа профнастила для нее не подойдут. Покрытие должно быть эластичным, но не слишком мягким. Только в этом случае конструкция будет достаточно герметичной и прослужит долго. Используются гибкие сорта черепицы, в том числе битумные и некоторые из керамических, а также поликарбонат.

Самый сложный для монтажа узел – верхняя точка схождения ног стропил.

Разновидности купольной крыши

Существует несколько вариантов исполнения кровельных конструкций с круглым основанием. Они различаются внешним видом и особенностями строения.

Геодезическая

Такая сферическая крыша появилась в середине прошлого века в США. Ее особенность – отсутствие привычной системы стропил. Конфигурацию образуют равносторонние треугольные детали, сделанные из брусков метровой длины с сечением 5 на 10 см. Для соединения используется трубка-коннектор из стали 10 см, к которой посредством сварки попарно прикрепляют лопасти. В результате получается конструкция в форме звезды с 5 или 6 лучами. Иногда треугольники объединяют без коннекторов.

Арочная

Эта конструкция имеет больше сходства с привычной крышей со скатами. Стропила для нее намеренно делают изогнутыми.

Можно приобрести готовые деревянные или металлические элементы или изготовить их своими руками из бруса.

Конусная

Конусная крыша может быть независимой конструкцией или компонентом сложносоставной кровли. Важно, чтобы основание под нее имело форму круга. Ноги стропил в данном случае должны быть прямыми. Схема строения конической конструкции не включает таких привычных элементов, как фронтоны и конек. Крыша должна иметь достаточный угол уклона (минимум 15 градусов).

Для улучшения несущей способности под стропила монтируются опорные стоечные элементы, упирающиеся в балки перекрытия.

Устройство стропильного каркаса

В месте установки купола укладывают мауэрлат в форме окружности, распределяющий массу конструкции. Другими компонентами являются:

• Стяжки на противоположных сторонах, делающие каркас прочнее.
• Сферическая стропильная система. Она может иметь и прямые ноги (как в случае конуса), все зависит от выбранной конструкции. Нижние участки закрепляются на мауэрлате, а верхние, соединяясь в самой высокой точке, формируют узел конька.
• Стойка-вертикаль, в которую производят врезку верхних стропильных элементов.

Еще один компонент – обрешетка, фиксируемая под прямым углом к ногам. Делают ее из реек, в роли крепежных деталей используют саморезы.

С точки зрения эксплуатационных характеристик купольная кровля хороша тем, что с поверхности легко и своевременно сходит вода и снеговые массы. За счет этого снижается нагрузка на конструкцию, материал не подвергается порче под действием влаги. Потолок в подкровельном помещении обычно получается высоким, что позволит эффективнее использовать пространство.

Минусом является невозможность монтажа окон (они бы создавали дополнительную нагрузку и снижали герметичность), поэтому под куполом нельзя обустроить мансарду. Монтировать такую кровлю сложнее, чем двускатную.

Куполообразная крыша может быть установлена на основании, имеющем форму круга или квадрата. На прямоугольном здании сделать ее не получится. Если дом имеет сложную конфигурацию, можно создать ансамбль, сочетающий круглые и скатные элементы. На легком каркасном здании нельзя монтировать кровельную конструкцию из тяжелых материалов.

Особенности монтажа

В роли стропил применяются балки из клееных брусьев (изогнутых или прямых, в зависимости от конструкции). Все используемые деревянные стройматериалы должны быть обработаны антисептическими, антипиреновыми и противогнилостными составами.

Если работы проводятся в деревянном доме, можно обойтись без укладки мауэрлата. В остальных случаях он необходим. Крепят его поверх изоляции из рубероида. Размеры используемого бруса даются в проекте. Фиксация производится с помощью анкеров. Затем производят монтаж опорной стойки. Стропила ставят с шагом 0,5-0,9 м. Соединяют их с основанием и прогоном стойки посредством строительных уголков.

Кровельный пирог можно сделать теплым или холодным. Не следует забывать о гидроизоляционной прослойке.
