как сделать, устройство крыши углом

Крыша с двумя скатами – самая распространенная и горячо любимая соотечественниками конструкция. Она прекрасно сочетается с нашими ландшафтными данными, при идеальном исполнении безупречно защищает владельцев от всех возможных погодных невзгод. В двухскатном семействе множество разновидностей, сооружаемых над деревянными и каменными коробками. Их строители придерживаются общих технологических принципов.

Однако в зависимости от материала стен и проектной специфики здания ряд отличий все же имеется. Ярким примером является обустройство домов с полумансардами. Если решено, что сооружаться будет двухскатная крыша своими руками над подобным объектом, с особенностями строительства следует в подробностях ознакомиться.

Для сооружения крыш с двумя скатами есть огромное количество разнообразных решений. Возводят их над квадратными и прямоугольными коробками разной этажности, устраивают с чердаками и без чердаков.

Двускатная технология применима в обустройстве домов с мансардами, если традиционный ломаный способ не устраивает владельцев по эстетическим, архитектурным или чисто техническим причинам.

Чаще всего так поступают, если коробки строений сложены из кирпича или бетонных блоков, реже, если стопы строений брусовые или бревенчатые.

При сооружении крыши «углом» над постройкой с половинчатой мансардой стенки коробки заменяют нижний ярус стропильных ног. Стропила в таких ситуациях опираются не на прогонные конструкции, характерные для мансардной методы, а прямо на стены через мауэрлат.

Фронтоны в подобных случаях принято возводить до строительства крыши и выкладывать целиком из одного материала. Частичная обшивка верхней части фронтонной стены смотрится некрасиво и редко употребляется даже с целью экономии.

Стропила двухскатных крыш для домов с фронтонами выполняют привычную для них работу:

  • Служат каркасом крыши, необходимым для формирования скатов.
  • Распределяют компоненты кровельного пирога.
  • Удерживают внутреннюю обшивку потолка и верхней части стен мансарды.

Несмотря на факт участия в обустройстве мансарды, стропильные системы коробок с фронтонами не относятся к разряду ломаных. Чердак как таковой они не формируют, на основании чего не входят в категорию чердачных. Следовательно, устраиваются простейшими способами без потолочных балок.

Наличие фронтонов позволяет сократить немалую часть элементов, обеспечивающих жесткость конструкции. Они предотвращают смещение конструктивных составляющих и гарантируют статичность. К тому же сами фронтоны нередко служат компонентами стропильной системы.

В другой статье мы уже выяснили, что в обустройстве строений с цельными фронтонами применяются стандартные технологии сооружения двухскатных крыш, т.е. висячая и наслонная схемы устройства стропильных систем.

Выбор схемы напрямую связан с архитектурным решением основной части дома:

  • Если имеется возможность установить коньковый прогон для опирания верхнего края стропилин, они сооружаются согласно наслонной методике.
  • Если коньковый прогон установить невозможно, стропильные ноги сооружаются висячим способом.

Установка прогона позволяет существенно разгрузить стропильную систему, потому наслонная схема предпочитается в строительстве малоэтажных домов. В традиционных стропильных каркасах прогон опирают на предназначенную для него конструкцию, которая устанавливается на внутреннюю несущую стенку дома или на ряд опорных столбов.

Однако прогонные конструкции и столбы, расположенные внутри постройки, ощутимо мешают в обустройстве полезного пространства: сокращают площадь помещений и под крышей, и в пределах основной части здания. Вот тут-то и проявляются преимущества коробки с фронтонами – они вполне пригодны в качестве надежных опор под прогон, заменяющих громоздкие опорные сооружения.

Прогон, по сути, мощная балка, проложенная от одной вершины двухскатной крыши к другой. Балка может быть сшита из доски, выполнена из клееного бруса или бревна, скошенного на два или четыре канта. Найти материал для прогона более 6м довольно проблематично. Да и цельнодеревянные длинномерные прогоны устанавливать неразумно, т.к. они под весом будут значительно прогибаться. В таких случаях под прогон монтируют разгружающую шпренгельную ферму, а балку разделяют на два отрезка.

Кроме неудобств с устройством длинных прогонов наслонная технология заставляет задуматься о транспортировке увесистой балки к месту установки и крепления. Для тех, кто думает, как сделать двухскатную крышу так, чтобы вышло недорого, перемещение цельного бруса или бревна на крышу без тяжелой строительной техники станет серьезной проблемой. Если решения у проблемы не находится, оптимальный выбор – висячая технология с устройством стропильных ферм прямо на объекте.

Висячий метод не связан с необходимостью установки конькового прогона, но и не отвергает напрочь его использование как элемента соединения отдельных составляющих в единую систему. Стропильные конструкции висячей категории сооружают преимущественно при перекрытии небольших пролетов. В ряде случаев это единственный выбор из-за невозможности установить дополнительную опору под длинномерный прогон.

Будем считать, что с выбором наслонного или висячего метода сооружения двухскатной крыши углом над домом с каменными фронтонами, самостоятельные строители определились. Тогда следует ознакомиться с одинаковыми для обеих технологий этапами работ.

Вместо привычной мауэрлатной обвязки на стены постройки с фронтонами укладывается два параллельных бруса. Монтируются они заподлицо с внутренней вертикальной поверхностью. К кирпичным стенам брусья мауэрлата крепятся либо анкерными болтами, либо скобами к пробкам их древесины, заложенным при возведении стен. Мауэрлат на бетонных коробках фиксируют через заранее залитый армированный бетонный пояс.

В качестве покрытия крыш над домами с фронтонами используют все виды материалов, применяемых в обустройстве скатных конструкций с соответствующими типами обрешетки. Выбор кровли определяют личные предпочтения владельцев и угол наклона основных элементов крыши. Для отделки крутых скатов приемлем штучный материал, для пологих скатов крупнолистовые и рулонные покрытия.

Вариант #1 — сооружение по наслонной схеме

Основная задача реализации наслонной схемы строительства крыши над коробкой с фронтонами заключается в установке конькового прогона, который может быть:

  • Замурованным во фронтонные стенки. Торцы прогона укладываются в созданные специально под них ниши на деревянные подкладки. С обоих краев балка отесывается под углом 60º и окутывается рубероидом или подобным гидроизоляционным представителем. Между материалом стены и деревянной подкладкой аналогично должна быть гидроизоляционная прослойка. Отесанные торцы балки не нужно ничем обертывать, чтобы обеспечить вентиляцию. Деревянным краям прогона в нишах запрещено лежать впритык со стенками, чтобы из-за разницы в теплотехнике материалов не появился конденсат с последующим гниением древесины.
  • Пропущенным через стены. Прогон укладывается в сквозные отверстия, устроенные в стенах. По аналогии древесину от материала стены обязана отделять водоотталкивающая прослойка. Сначала настилается гидроизоляция, затем устанавливается деревянная подкладка, сверху которой располагается прогон, обернутый в месте пересечения стены гидроизоляцией.

Второй вариант с пропущенным через стенки коньковым прогоном считается предпочтительным в отношении распределения напряжений.

Находящиеся снаружи коробки края балки работают как консоли, стремящиеся выгнуть балку вверх. Действующая на прогон в пределах пролета нагрузка старается прогнуть его вниз.

Направленные в противоположные стороны силы компенсируются, в результате пропущенный через стенки прогон практически не провисает и не деформируется. Второй внушительный плюс: выпуски балки за контур постройки самопроизвольно создают свес кровли. Хотя в первом варианте свес достаточно просто формируется путем выноса краев обрешетки за периметр коробки.

Для изготовления прогонов и с последующим встраиванием в стены, и с пересечением их лучше использовать бревно. В нем сохранена структура волокон. Потому и несущая способность выше, чем у клееного бруса или собранной из доски балки.

Высоту установки прогона выбирают согласно архитектурным особенностям крыши. Чаще всего на мансардных объектах располагают в 2,2-2,5м от запланированной линии пола над перекрытием первого этажа.

Применение наслонной технологии заставляет обращать пристальное внимание на стены, предназначенные служить опорой для прогона. Особенно, если под нишей или сквозным отверстием располагается окно. Над оконным проемом независимо от его размера необходимо устроить не менее 6 рядов кладки с армирующей сеткой. Над проемами в бетонных стенах должны быть ж/б перемычки.

Вариант #2 — устройство крыши висячим методом

Согласно висячей схеме сооружения крыши с двумя скатами стропильные ноги ее каркаса опираются исключительно на стены строения. В простейших висячих конструкциях коньковый прогон вообще не присутствует, но в более ответственных системах может быть использован в качестве направляющей для верха стропильных ног. Т.к. он выполняет функцию вспомогательного элемента, никаких опорных конструкций не предусмотрено. Фронтоны тоже не играют опорной роли: коньковая балка прикрепляется к ним, но не передает нагрузку от веса кровли.

Ввиду того, что крыша сооружается над половинчатой мансардой с частично возведенными стенками, затяжки переносятся выше – на уровень потолочных балок. Путем установки затяжек частично компенсируется распор, передаваемый нижними пятками стропильных ног стенам через мауэрлат. Однако при превышении нагрузки на кровельную систему на мауэрлат все равно будут действовать распирающие силы, выталкивающие брусья за пределы постройки. Потому при сооружении висячих стропильных систем для полумансард крепеж мауэрлата устанавливают чаще и дублируют анкера металлическими пластинами.

Рассмотрим пример устройства крыши по висячим стропильным фермам. Угол установки стропильных ног, формирующих каркас скатов, 40º. Крыша сооружается без утепления, но при желании между стропилами можно уложить теплоизоляционные плиты или маты. Шаг установки стропилин для теплых крыш определяет ширина элементов утеплителя. В рассматриваемом случае он вполне подходящий, равен 60см.

Для изготовления стропилин запасемся доской 50×200мм. Аналогичный материал подойдет для устройства прогона, т.к. ощутимой нагрузки он испытывать не будет. Мауэрлат сделаем из бруса 100×200мм.

Первый этап работ по устройству стропильного каркаса двухскатной крыши по висячей технологии проведем следующим образом:

  • Изготовим шаблон нижнего узла для крепления висячей стропильной ноги. Произвольный обрезок доски с сечением материала, заготовленного для производства стропилин, прикладываем к мауэрлату под углом, соответствующим углу наклона скатов. Ориентируемся на уклон фронтона, в нашем случае он составляет 40º. Чертим на обрезке вертикали и горизонтали так, чтобы с внутренней стороны получился «зуб» длинной 5см. Очерченные направления проверяем уровнем, затем по полученным линиям делаем запилы.
  • С помощью изготовленного шаблона найдем и отметим точки крепления конькового прогона, выполняющего вспомогательную функцию в нашем примере. Устанавливаем отрезок с запилами на мауэрлат и очерчиваем горизонтальную линию от основания выпиленного нами «зуба» до фронтона. От полученной на фронтоне точки вверх проводим вертикаль. Измеряем вертикальный отрезок, очерченный по фронтону. В примере он составляет 18см.
  • Полученное расстояние нужно перенести в верхнюю часть фронтона. На эти 18см опустится нижняя грань коньковой доски. Не забываем, что откладываются они не от самой вершины. Для точности необходимо в вершине начертить равносторонний треугольник, основание которого будет равно ширине доски.
  • От нижних углов условного треугольника откладываем вертикальные отрезки длиной по 18см. По полученным точкам вычерчиваем прямоугольник для установки кронштейна под коньковый прогон. Крепим кронштейны, не забывая перед фиксацией проверять направления отвесом и уровнем.
  • Измеряем расстояние между низом прямоугольника и линией пола мансарды. Оно необходимо для изготовления временных опор.
  • Монтируем временные стойки на уложенную на пол мансарды такую же временную доску. Для удобства опоры фиксируем вспомогательными укосинами. Расстояние между опорами примерно 3м.
  • Устанавливаем коньковый прогон на опоры так, чтобы торцы его закрепились в кронштейнах.

Устройство прогона облегчит работы в дальнейшем, ведь опираться верхом стропилины будут непосредственно на него. Временные опоры, укосины и своеобразный лежень по завершению строительства нужно будет демонтировать.

После возведения основы стропильного каркаса приступаем к сооружению висячих стропильных ферм:

  • Пользуясь шаблоном, очерчиваем и запиливаем нижний узел на будущей стропильной ноге.
  • Измеряем расстояние от края выпиленного зуба до нижней грани конькового прогона. На приложенных к описанию рисунках необходимые для измерения точки обозначены литерами А и В.
  • Измеренное расстояние откладываем от зуба на заготовке стропильной ноги и отмечаем точку. От нее чертим линию под углом 130º, получив ее сложением 90º и величины угла наклона скатов 40º.
  • Готовую стропилину устанавливаем на предназначенное ей место. К коньковому прогону крепим гвоздями или саморезами, к брусу металлическими уголками с усиливающей перемычкой или скобами.
  • Следуя опробованному на практике алгоритму, устанавливаем стропилины с обеих сторон скатной крыши. Народные технологии велят изначально монтировать крайние стропила и натягивать между ними шнурку ради ориентира. Затем по шнурке выставляется весь ряд стропилин. Верхушкам стропильных ног разрешено слегка возвышаться над коньковым прогоном. В подобном расположении ничего предосудительного и требующего переделки нет. Если смущает зазор, образованный между вершинами стропилин, его можно банально заполнить бруском.
  • От пола до стропильной фермы откладываем вверх 2,5м и отмечаем точки на каждой стропильной ноге.
  • Крепим по отмеченным точкам горизонтально доску того же сечения, что использовали в изготовлении стропильных ног. Фиксируем парой-тройкой гвоздей и стягиваем шпилькой Ø 12-14мм.

После установки положенного количества затяжек, соединяющих каждую пару стропилин, временные опоры и укосы убираем и приступаем к реализации третьего этапа работ – формированием карнизных и фронтонных свесов:

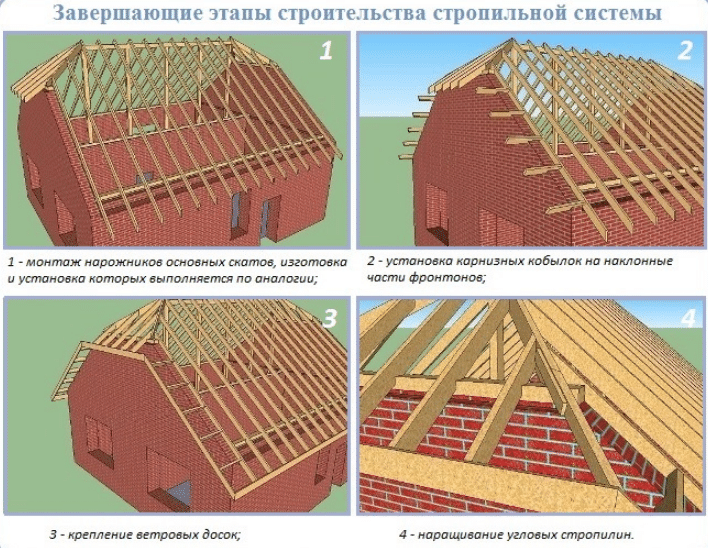

  • Из доски сечением 50×100мм изготовим кобылки, создающие карнизные свесы скатов. Длину кобылок рассчитываем так, чтобы приблизительно 50см их длины сбоку накладывалась на стропило, а с противоположной стороны оставалось свободных 40-50см для создания свеса запланированной ширины.
  • Прикладываем кобылку к стропилине. При необходимости, если кобылка не устанавливается в одной плоскости со стропильной ногой, отмечаем на мауэрлате место и делаем пропил. Врубку на кобылке делать не рекомендовано, т.к. она ослабит неширокий материал.
  • Устанавливаем кобылки, соблюдая уже проверенную методу. Сначала крепим крайние, между которыми натягиваем строительный шнур. Со стропилами стягиваем их парой шпилек, а чтобы не смещались и не раскачивались, фиксируем положение кобылок отрезком бруска, прикрученного саморезом к стене.
  • По шнурке отмечаем торцы кобылок и запиливаем их строго вертикально.
  • Выставляем кобылки на фронтоны, не забывая прокладывать гидроизоляцию между деревянными деталями крыши и кирпичной стеной. Шаг установки фронтонных кобылок 0,8-1,0м в зависимости от веса кровли.

В завершении периметр обшиваем ветровой доской, а снизу устанавливаем пояса под сайдинг.

По готовой стропильной системе стелется гидроизоляция и устраивается контробрешетка. Затем сплошная либо разреженная обрешетка в зависимости от типа покрытия, выбранного для обустройства крыши. Если запланирована укладка гибкой черепицы, обрешетка сооружается из ОСП-панелей в виде сплошного настила. Под металлочерепицу или профнастил обрешетку делают с шагом, рекомендованным производителем.

Ролик пополнит «копилку» полезных сведений мастеров, желающих своими руками построить простую двухскатную крышу — видео-сюжет в доступной наглядной форме знакомит с этапами процесса:

Варианты устройства крыш с двумя скатами для мансарды непросты, но чрезвычайно интересны. Главное в нелегком деле домашнего мастера – изучить и понять принципы сооружения. Овладев полезными знаниями, можно без опаски приступать к подтверждению их практикой. Результат усилий теоретически «подкованного» исполнителя будет безупречен.

стропильная система под профнастил, фото, чертеж. Расчет, установка своими руками стропильной системы двускатной крыши.

Расстояние между стропилами двускатной крыши под профнастил

Крыши современных частных домов могут иметь разную конфигурацию. Наиболее популярной разновидностью кровель является двускатная. Безусловными преимуществами такой крыши владельцы загородных участков считают надежность, довольно-таки привлекательный внешний вид и экономичность. Конструкция у кровли этого типа предельно проста, а поэтому возвести ее не составит труда в том числе и своими руками.

Легкие и прочные листовые материалы — это то, чем чаще всего обшивается двускатная крыша. Профнастил, к примеру, для такой конструкции подходит просто идеально. Кровля этой разновидности хорошо защищает внутреннее пространство дома, служит долго и обходится недорого. Конечно же, процедура возведения стропильной системы под профнастил, как и под любой другой материал, имеет некоторые свои особенности.

С чего начать

Как же собирается двускатная крыша? Стропильная система под профнастил получится надежной, а сама кровля аккуратной только в том случае, если предварительно будет составлен подробный проект конструкции. При разработке последнего нужно:

  • определиться с углом наклона скатов;

  • определиться с видом необходимых для строительства материалов;

  • рассчитать шаг между стропилами и элементами обрешетки;

  • сделать подробные чертежи каркаса с указанием способа соединения всех узлов.

Если все эти операции буду выполнены без ошибок — в конечном итоге получится прочная двускатная крыша. Стропильная система под профнастил, чертеж которой можно сделать с использованием, к примеру, специального ПО на компьютере, прослужит максимально долго.

Расчет нагрузки

Этот шаг при составлении проекта крыши пропускать нельзя ни в коем случае. Правильно выполненные расчеты — залог того, что в конечном итоге получится долговечная двускатная крыша. Стропильная система под профнастил (фото сборки такого каркаса можно видеть ниже) монтируется с учетом следующих параметров:

  • веса всех, используемых для возведения кровли, материалов;

  • возможной снеговой и ветровой нагрузки.

Значения последних двух показателей можно узнать по специальным таблицам, разработанным специально для каждого конкретного региона.

Все полученные в результате вычислений цифры необходимо сложить и умножить на коэффициент надежности в 1.1. Выполнив расчет стропильной системы двускатной крыши таким образом, можно будет определиться прежде всего с видом необходимых для сборки материалов. Также с учетом окончательного показателя нагрузки выбирают оптимальный угол расположения опор каркаса кровли.

Угол наклона ската

Помимо нагрузки, при выборе этого показателя должны учитываться также и особенности самого кровельного материала. Угол наклона скатов кровли из профнастила может быть любым, но не менее 12 градусов. Если сделать крышу более пологой, в последующем она будет протекать. При этом сами листы начнут прогибаться под тяжестью снега зимой. То есть крышу придется постоянно ремонтировать. А это, конечно же, дополнительные затраты.

В Средней полосе России с учетом ветровой и снеговой нагрузки практически повсеместно допускается возводить кровли с углом наклона скатов в 30-45 градусов. Именно этот вариант идеально подходит и для профнастила. В южных районах угол наклона скатов кровель домов может быть меньшим, а в северных, наоборот, — большим.

Помимо всего прочего, при выборе способа установки стропил стоит учесть и то, каким именно образом в последующем будет использоваться чердак. Если его предполагается утеплить и обустроить под жилое помещение, скаты лучше сделать покруче. Но разумеется, в этом случае возведение крыши обойдется немного дороже, так как придется использовать большее количество материалов.

Из чего строить

Из каких же конкретно материалов может быть возведена такая двускатная крыша? Стропильная система, монтаж своими руками которой — в любом случае дело ответственное, должна быть, конечно же, максимально надежной. Но одним из преимуществ профнастила является то, что он имеет небольшой вес. Поэтому каких-либо особых, очень уж прочных, материалов для сборки каркаса под него использовать необязательно. Для стропил такое крыши вполне подойдет стандартный брус 150х100 мм. Пиломатериал большего сечения целесообразно применять только в том случае, если чердак предполагается использовать в качестве жилого помещения. Стропила для такой крыши обычно делают из бруса 200х100 мм.

Обрешетку можно собрать из обрезной доски 30х100-150 мм. Слишком широкий пиломатериал в данном случае использовать нельзя. Такие доски через некоторое время просто-напросто рассохнутся и сильно покоробятся, что крайне негативно скажется на надежности кровли. Под мауэрлат лучше взять брус потолще — 200х150 мм.

Шаг между элементами конструкции

Слишком часто опоры каркаса под легкие металлические листы устанавливать также необязательно. Оптимальное расстояние между стропилами двускатной крыши под профнастил — 60-80 см. Что касается обрешетки, то шаг между ее элементами выбирается с учетом разновидности используемых листов. Так, для толстого материала 0.6-0.7 мм с высотой профиля в 3.5 см доски могут набиваться на расстоянии до 1.5 м друг от друга.

Для стандартного профнастила марки Н шаг обрешетки обычно составляет 60-70 см. Такое же расстояние подойдет и для материала СН. Тонкий лист С монтируют на обрешетку, набитую с шагом в 10 см либо на сбитую сплошняком из фанеры 12 мм или листов ОСБ.

Как собирается двускатная крыша. Стропильная система под профнастил

Монтируется каркас кровли дома в несколько шагов:

  • устанавливается мауэрлат;

  • монтируются стропила;

  • при необходимости устанавливается утеплитель;

  • стропила обтягиваются гидроизолятором;

  • набивается обрешетка.

Монтаж мауэрлата

Начинают сборку такой конструкции, как двускатная крыша из профнастила, своими руками с установки именно этого элемента. Монтируется мауэрлат поверх коробки здания. Как основа под стропильную систему этот элемент используется только на кирпичных, монолитных или блочных стенах. У брусчатых и рубленых его роль выполняет верхний венец. Крепить брус к стенам следует с использованием анкерных болтов. Можно также применять стальные нагели, оцинкованную проволоку толщиной от 5 мм или скобы.

Способы крепления стропил

Сами опорные элементы кровли могут крепиться к мауэрлату двумя способами. Для кирпичных, блочных и монолитных домов используется технология жесткой фиксации. В этом случае стропильные ноги крепятся к мауэрлату посредством оцинкованных стальных уголков и саморезов либо «узлом» из трех гвоздей (один в верхнюю плоскость, два — по бокам).

На рубленых и брусчатых стенах стропила крепят скользящим методом. Дело в том, что такие дома в первое время после возведения дают сильную усадку. Поэтому жестко закрепленный каркас крыши в последующем может просто-напросто повести. При скользящем способе установки стропил используются специальные фиксирующие элементы, «салазки», обеспечивающие подвижность опор в небольшом диапазоне.

Как устанавливать

Монтировать опорные элементы каркаса нужно правильно. В этом случае получится аккуратная симметричная двускатная крыша. Стропильная система под профнастил, как и под любой другой материал, должна собираться с использованием шаблона. В этом случае все ноги будут иметь одинаковую длину. Для двускатных кровель из профнастила могут использовать как простые прямые стропила (со срезанным под необходимым углом краем), так и вариант с посадочными гнездами под мауэрлат. Между собой вверху опоры каркаса крепят обычно посредством специальных толстых стальных пластин.

Первыми всегда устанавливаются крайние фермы. Далее между их самыми высокими точками натягивается шнур. Затем, ориентируясь на него, устанавливают промежуточные фермы. На больших кровлях между крайними парными стропилами предварительно монтируется коньковый прогон на опорах. Последние надежно закрепляются на балках перекрытия.

Монтаж утеплителя и гидроизолятора

Если чердак предполагается сделать жилым, при возведении кровли его, конечно же, придется утеплить. На крышах из профнастила для этой цели чаще всего используется минеральная вата. В качестве опоры под нее со стороны чердака на стропила натягивается проволока. Сами маты устанавливаются враспор.

Гидроизолятор на стропила нашивают с небольшим провисом (в 2 см). Натягивать пленку сильно нельзя. Иначе при подвижках каркаса она может просто-напросто порваться. Производят монтаж полос гидроизолятора горизонтально снизу вверх с нахлестом не менее 10-15 см.

Монтаж обрешетки

Опорные доски под листы профнастила к стропилам крепят посредством гвоздей диаметром порядка 3-3.5 мм. Длина крепежей при этом должна превышать толщину самих фиксируемых элементов в два раза. Сборку начинают от карниза. Крепить доски следует к каждому стропилу на два гвоздя. Два последних ряда у конька набиваются без зазора.

После того как обрешетка будет собрана, можно приступать к обшивке каркаса собственно самим профнастилом. На заключительном этапе обиваются доской фронтоны крыши.

О чем нужно знать

Дерево — материал очень легкий в обработке и при этом достаточно прочный. Именно поэтому стропильная система двускатной крыши своими руками собирается чаще всего из бруса и доски. Однако слишком уж долгим сроком службы пиломатериалы похвастаться, к сожалению, не могут. Рано или поздно какркас кровли здания начинает рассыхаться или подгнивать. Поэтому перед его сборкой брус и доски обязательно следует обработать специальными составами, повышающими их влагостойкость.

Еще одним недостатком древесины является горючесть. Чтобы свести риск возникновения пожара к минимуму, используемые для возведения каркаса здания пиломатериалы следует, помимо всего прочего, тщательно обработать средством, повышающим их огнестойкость.

Вот таким вот образом и собирается двускатная крыша. Стропильная система под профнастил, как видите, монтируется элементарно. Тем не менее установка каркаса кровли — дело очень ответственное. При нарушении каких-либо технологий у хозяев дома в последующем обязательно возникнут проблемы с протечками, необходимостью замены отдельных элементов и т. д. Поэтому подойти к сборке стропильной системы кровли стоит с максимальной ответственностью.
