Двухскатная крыша своими руками

Строительство частного дома является достаточно долгим и ответственным занятием. Тут крайне важно не спешить и грамотно спланировать не только нюансы внутренней части дома, но и позаботиться о его внешнем виде. Одним из главных компонентов общего интерьера является крыша.

Различают множество вариантов кровельного покрытия, однако именно двухскатная крыша является наиболее распространенной, в особенности, если речь идет о частном строительстве. Именно простая конструкция (состоит из балок и досок, которые устанавливаются без особых физических усилий) больше всего склоняет владельцев частных домов выбирать такой тип кровли.

При возведении индивидуального дома одним из главных шагов считается монтаж кровли, поэтому многие люди часто задаются вопросом: как выполнить двухскатную крышу собственноручно?

Несмотря на то, что в последние десятилетия на строительном рынке появились различные варианты конфигурации крыши, двухскатная остается наиболее распространенной, так как имеет ряд эксплуатационных преимуществ.

Технология работ по монтажу, креплению и обшивке кровли тщательно отработана. При использовании металлочерепицы, профлиста, шифера, ондулина или других материалов техника и последовательность выполнения операций остается прежней.

Прежде чем начинать постройку дома, дачи или любого другого здания, необходимо разработать чертежи отдельных элементов и проект всех узлов строения. И кровля не является исключением.

Форма и конструкция крыши подбирается с ориентиром размеров и параметров будущего здания. Кроме того, в расчет обязательно берутся показатели нагрузки, которые будет испытывать крыша двухскатного типа в процессе эксплуатации.

Чем меньший угол наклона, тем меньшее на нее влияние оказывают дождь, ветер и снег. В тоже время не нужно забывать, что, если угол наклона менее 40^о , это ограничивает использование чердачного помещения.

В таком случае оборудовать мансарду сможет позволить только ломаный вариант формы двухскатной крыши. А если ширина между стенами здания превышает 6 м, стропила нужно усилить прогонами.

Также следует знать, что для разных типов зданий имеются свои показатели и особенности строительства крыш. Например, при обустройстве кровли для бани наиболее оптимальный вариант – использовать двухскатную крышу с уклоном под углом 45^о – 50^о.

Выполняя расчёт потребности в материалах, следует помнить о том, что масса будущей конструкции из профнастила должна быть максимально минимальной, что позволит не создавать дополнительных нагрузок на фундамент и стены.

Прочность доски, бруса и прочих пиломатериалов определяется несколькими факторами:

• величина поперечного сечения;
• фактура древесины.

Фронтон необязательно отделывать тем же материалом. Если на чердаке планируется хранить только старые вещи и журналы, которые жалко выбрасывать, его можно зашить вагонкой.

Для того чтобы определить потребность материала для крыши, нужно выяснить общую площадь. Вычисление считается одним из главных этапов проектирования. Практически все измерения следует производить правильно, без каких-либо неточностей.

Даже небольшая малозначимая ошибка способна привести к незапланированным большим затратам на дополнительное приобретение материалов. Когда возведение нового здания ведется собственноручно без помощи специалистов или строительных бригад, каждая копейка на счету. И ошибок быть не должно.

При определении общей площади двухскатной кровли, достаточно просчитать параметры одного ската и умножить на два. Подобными мелочами, как отверстия для дымоходной трубы или мансардное окно, можно легко пренебречь.

Особенности конструкции двухскатной крыши своими руками

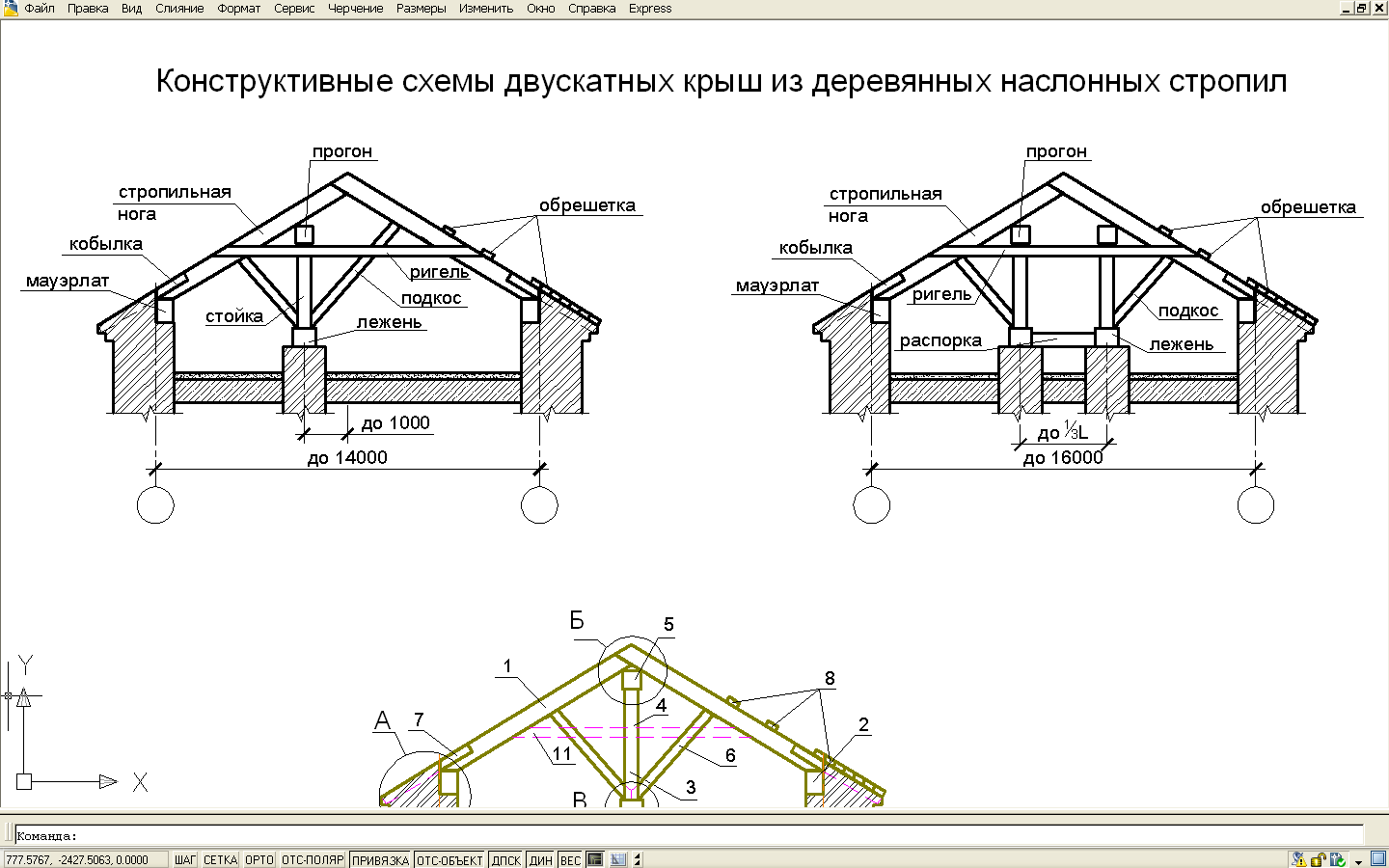

Начиная проектировать двухскатный тип крыши и разрабатывать чертежи, предполагается, что она будет устанавливаться на две стены здания. Форма крыши разрабатывается одновременно и в соответствии с проектом дома.

При строительстве бани, дачного дома или другого подобного строения удобнее всего применять висячие стропила. При строительстве большого дома чаще используются стропила наслонные. В таком случае стропильная система обладает более сложной конфигурацией. На продемонстрированных нашим порталом фото показаны варианты стропильной системы.

Осуществляя монтаж двухскатной кровли своими руками, необходимо в точности соблюдать последовательность действий при установке стропил. Но нужно помнить, что без сторонней помощи Вам не обойтись.

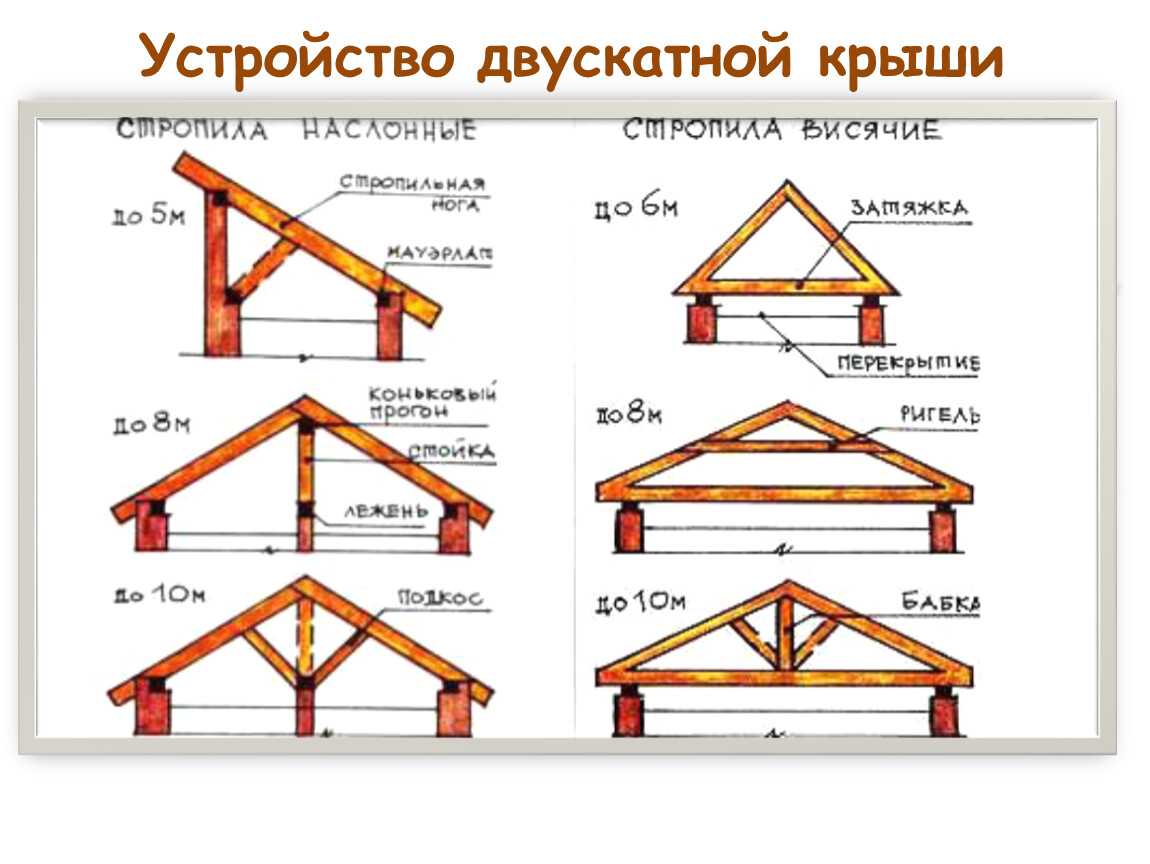

Такая конструкция включает в себя следующие элементы и узлы:

• мауэрлат;

• коньки и подкосы;

• стропильная система;

• обрешетка;

• кровельный материал;

• утепление.

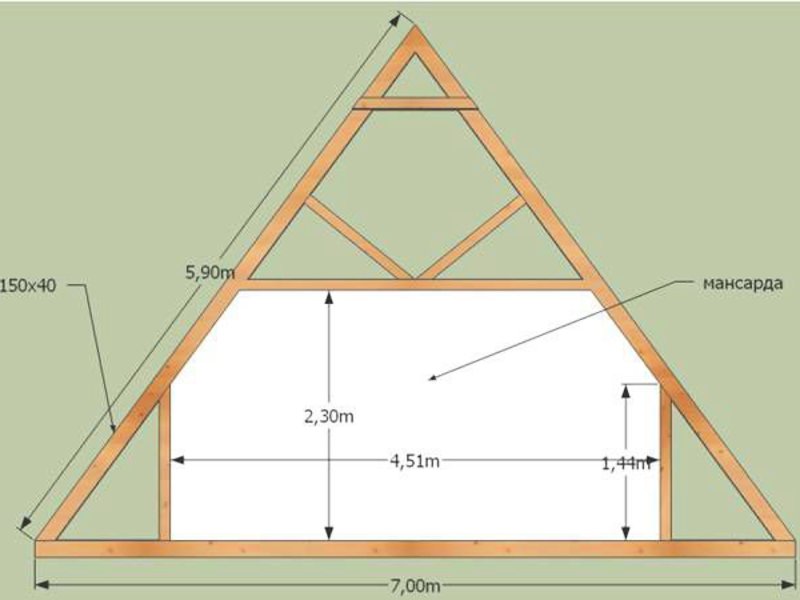

Но если было принято решение оборудовать под крышей мансарду, лучше всего использовать ломаную конфигурацию. Чердак ограничен несколькими скатами и фронтонами.

Устройство помещения чердака требует дополнительных затрат. И одновременно с этим строительство здания с жилым помещением на чердаке значительно повышает уровень комфорта включая, и его рыночную стоимость.

Установка мауэрлата своими руками

Брус, который ложится по периметру постройки на верхней отметке стен, строители называют мауэрлатом. Его верхняя обвязка отвечает за прием на себя всей нагрузки от кровельной системы и дополнительно распределяет ее на стены и фундамент.

Для строительства мауэрлата берется брус с сечением, отвечающим ширине стен. Перед началом процесса монтажа его обязательно пропитывают специальными растворами для защиты от гниения и возгорания. Установка мауэрлата осуществляется поэтапно. Его внешняя грань должна располагаться заподлицо с плоскостью стены.

Из наших видео- и фотофайлов видно, что брус крепится к стене при помощи шпилек.

Монтаж можно проводить разными способами. В том случае если стены выполнены из кирпича, то на начальном этапе строительства в кладку замуровывают проволоку – катанка. В брусе просверливается сквозное отверстие, через которое и пропускается эта проволока. Затем ее следует надежно закрутить.

Иногда вместо проволоки крепят металлические шпильки. Их диаметр – от 10 мм. Соответственно брус надевается на шпильки и крепится гайками с широкими шайбами.

В обоих вариантах крепление можно осуществить своими руками без сторонней помощи. В некоторых случаях к мауэрлату крепят нижней частью фронтон, что увеличивает уровень устойчивости.

Монтаж балок перекрытия своими руками

Для того чтобы провести грамотный монтаж перекрытия для дома, применяется брус сечением 200х100 мм. Например, для бани или небольшого дачного домика сечение подбирается, исходя из габаритов строения.

Сначала крепятся две крайние балки, которые разносятся по всей длине строения. Следующий этап – наметить точки фиксации для других балок перекрытия.

При помощи строительной рулетки и обычного шнура расстояние разбивается между крайними балками на отрезки длиной по 60 см. Точно с таким же шагом на балки будут монтироваться стропила.

Все балки прикрепляются к мауэрлату гвоздями 200 мм, после чего на балки желательно положить временный настил из досок или профлиста. Крепление можно сделать, используя металлические уголки и саморезы. При монтаже балок следует выдержать конкретную величину выноса за пределы стен дома. От размера выноса будет зависеть ширина карниза. Как показывает практика, достаточно 50 – 60 см. На данном этапе необходимо предусмотреть тот факт, что с торцов крыши фронтон будет зашиваться. Для садового домика или бани можно выполнить его по упрощенной форме.

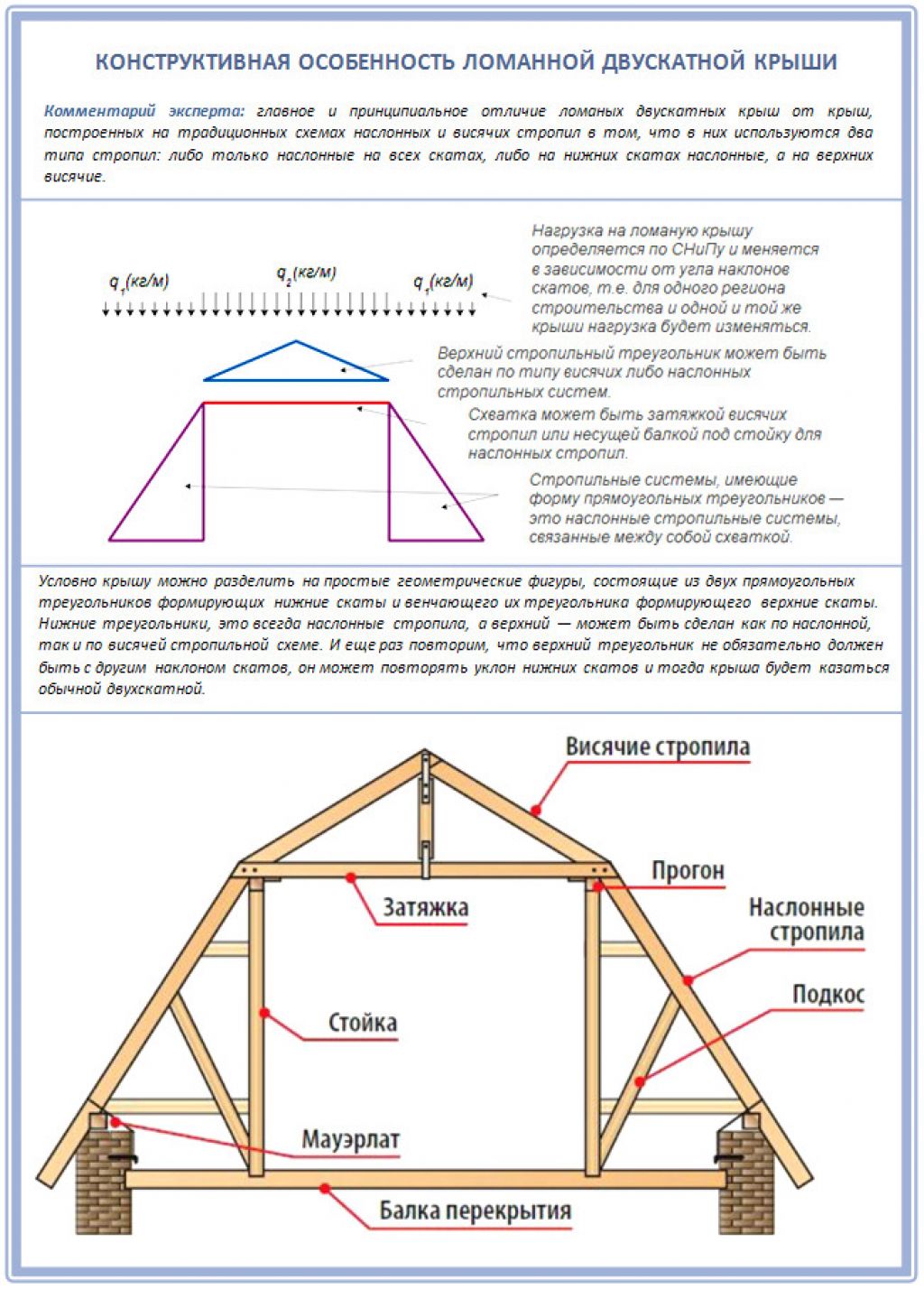

Если по плану предусмотрена мансардная ломаная крыша, то фронтон должен иметь значительную площадь. Также необходимо предусмотреть возможность обустройства свеса и отлива. Перед креплением выложенные по стенам балки нужно выровнять в горизонтальной плоскости.

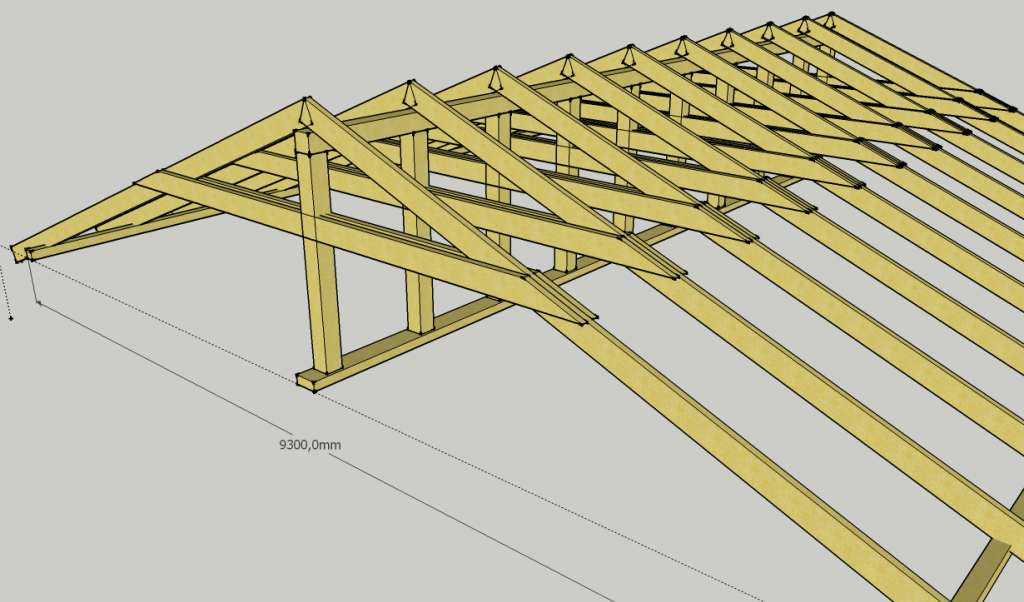

Монтаж стропильной системы двухскатной крыши своими руками

Устройство стропильной системы нуждается в применении идентичных друг другу компонентов. После укладки и закрепления балок перекрытия осуществляется установка конькового бруса. Для этого через центр здания монтируются стойки 100х50 мм. Их высота должна соответствовать показателю высоты стен от пола к верху мауэрлата. Крепеж стойки выполняется при помощи распорок.

Для создания конькового бруса рекомендуется взять доску 150х50 мм. Следующий этап – монтаж стропил. Для начала следует изготовить шаблон.

Когда возведение двухскатной крыши ведется своими руками, необходимо после выполнения каждого этапа контролировать уровень качества выполнения операции. Сделать шаблон собственноручно очень просто. Доска для стропил одним концом прикладывается к балке, а другим к брусу. С обоих концов подчеркиваются контрольные линии, по которым отпиливаются лишние куски. Таким образом, шаблон готов, и по нему можно заготовить требуемое для здания количество стропил.

Установка выполняется в определенном порядке. Уложив одно стропило, нужно сразу же приступать к креплению противоположного. Крепление к коньковому брусу осуществляется гвоздями, а к балке перекрытия – скобой или металлическими уголками.

На видео продемонстрировано, как это делается. Независимо от формы крыши, под стропила устанавливаются горизонтальные ригеля и вертикальные стойки.

Выбор материала для стропил

При выполнении расчета материала на двухскатную крышу необходимо выбирать древесину высокого качества без червоточин и повреждений. Наличие сучков для стропил, балок или мауэрлата не допускается.

Если речь идет об обрешетке сучков, должно быть по минимуму. Древесина должна быть максимально прочной и предварительно обработанной специальными препаратами для повышения качества и свойств.

Расчет угла наклона двухскатной крыши

Угол наклона определяется многими факторами, но первое, что имеет значение, – кровельный материал. Поскольку каждый из них выдвигает собственные эксплуатационные требования:

• мягкая кровля – 5-20°;
• шифер, профнастил, металлочерепица, ондулин – 20-45°.

Необходимо учитывать, что увеличение угла повышает площадь пространства под крышей, однако это же влияет на количество используемого материала. Кроме того, есть один нюанс: минимальный угол наклона для двускатного типа крыш не должен составлять менее 5°.

Обустройство фронтона своими руками

После того как монтаж стропильной конструкции завершен, зашивается фронтон. Возвести дом и не оформить фронтон крайне недопустимо. В последнее время его обустраивают из профнастила. Это правильное решение, хотя при оформлении фасада в таком случае могут возникать определенные сложности.

Для того чтобы выполнить фронтон, следует выполнить установку каркаса. При этом не нужно забывать об оконном проеме. В чердачном помещении окно требуется для вентиляции. Очень часто фронтон обшивается вагонкой или половой рейкой. При завершении отделки фасада фронтон оформляют различными способами.

Оформление карниза своими руками

Грамотное устройство двухскатной кровли подразумевает наличие по всему периметру строение карниза. Практика показывает, что для любого здания приходится подшивать карниз. Он предназначен для отведения дождевых вод от попадания под фундамент.

Если здание будет оборудовано металлической водосливной системой, то кронштейны для крепления отливов нужно установить и зафиксировать на этом этапе. Отливная система, выполненная из пластика, прикрепляется непосредственно к карнизу. Для того чтобы подшить карниз снизу, можно использовать сайдинг или листы профнастила.

Обрешетка и утепление своими руками

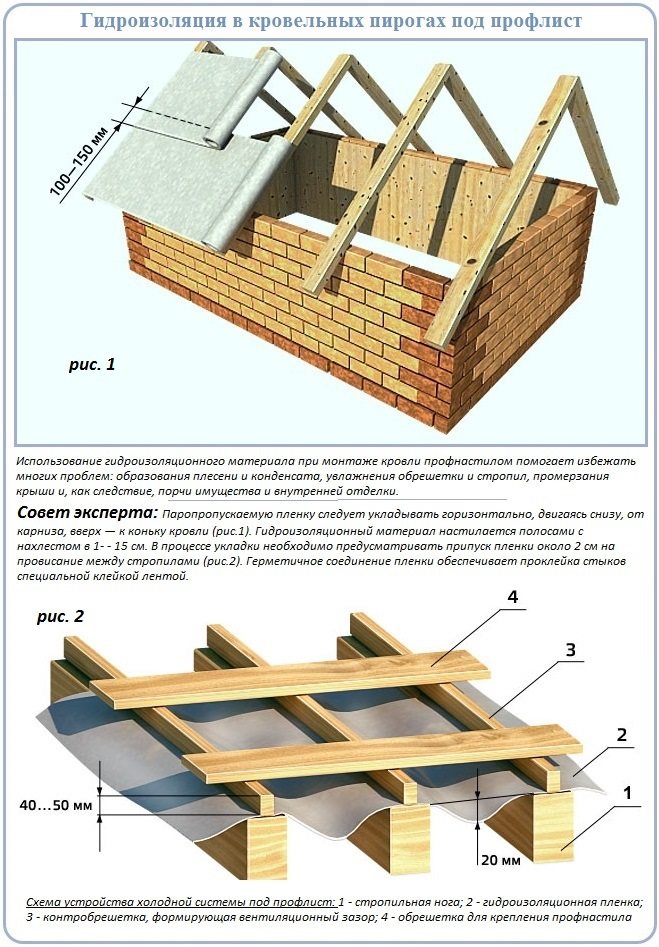

Сначала на крыше нужно зафиксировать полосу гидроизоляционной пленки. Это следует выполнить в нижней части ската. Ее крепят к стропилам строительным стиплером. После чего на стропила монтируют рейки контробрешетки. В том случае если кровельное устройство будет утепляться, то на пленку кладут теплоизолирующий материал.

Обрешетка для любого здания выполняется с расчетом на конкретный кровельный материал. Для закрепления профлиста обрешетка такая же, как и при применении шифера. Использование профнастила значительно удорожает конструкцию, однако делает ее намного прочней.

Устройство обрешетки может выполняться в нескольких вариантах. Первый рассчитан на жесткую кровлю типа металлочерепицы, профлиста или шифера. Второй – выполняется под мягкую кровлю. К примеру, для бани использую рубероид.

Конкретные типы обрешетки и кровельного материала подбираются при проектировании. Возвести современное здание с двухскатным типом крыши можно, только если учитывать многие нюансы и детали.

Монтаж обрешетки крыши

Обрешетка устанавливается в любом случае и предназначается для более удобного и безопасного перемещения по крыше в процессе проведения работ, а также для крепежа кровельного материала.

Шаг для обрешетки определяется типом кровельного материала, к примеру:

• под металлочерепицу – 350 мм;
• под мягкую кровлю настилается сплошная обрешетка;
• под шифер и профнастил– 440 мм.

Какие инструменты могут понадобиться для возведения двухскатной крыши своими руками

После выбора конструкции кровельного пирога и стропильной системы, можно скорректировать перечень необходимых инструментов, которые понадобятся для строительства крыши. Для работы наверху очень удобно иметь профессиональный ремень для инструментов. Они всегда будут под рукой в одном месте. В его комплект должны входить:

1. Карандаш или маркер.
2. Рулетка.
3. Шнурка (отбивка).
4. Молоток.
5. Шпатель.
6. Ножницы для кровельного материала.
7. Нож кровельный.
8. Ножовка.
9. Строительный скотч.
10. Шуруповерт с насадкой для саморезов.

Иногда может появиться необходимость в монтажной пене и клеящихся составах на основе мастики. Некоторые приспособления во многом способны упростить процесс монтажа.

Кровельные мелочи

Следует обратить внимание на дополнительные компоненты, которые также влияют на долговечность и функциональность кровельной системы. Применение саморезов низкого качества (с толщиной ЭПДМ-прокладок меньше чем 2 мм или без клейма производителя), приводит к подтекам кровли и деформациям. Некачественное лакокрасочное покрытие на фурнитуре может со временем нарушиться и испортить внешний вид всей крыши.

Еще один компонент, который важен при устройстве кровли, это снегозадержатели, отсутствие которых повышает риск лавинного схода снежных масс с крыши. Кроме того, это может повлечь за собой возникновение повреждений водоотводной системы, здания или автомобиля, находящиеся под крышей.

Следующей проблемой, которую также нельзя игнорировать – конденсат. Он связан с недостаточностью вентиляции в подкровельном пространстве. Для улучшения воздухообмена в крыше нужно предусмотреть монтаж элементов выхода вентиляции, которые позволят вентилировать подкровельное пространство.

Установка кровельного материала

В последнее время на строительном рынке появилось множество новинок. Данная тенденция коснулась и двухскатного типа кровли.

На смену проверенному временем и привычному шиферу пришли металлочерепица и ондулин. Крыша из профлиста служит дольше и надежней, при условии ее грамотного монтажа. Чтобы выполнить кровельные мероприятия своими руками, следует хорошо знать технологию и правильную последовательность действий, начиная с того, как правильно раскроить материал и обеспечить его подъем к месту крепления.

Общие правила

Для возведения хорошего дома или здания совсем необязательно покупать оригинальный проект. Намного эффективнее детально ознакомиться с устройством построек, которые уже построены в округе. Строения со шпилями и куполами выглядят довольно привлекательно.

Однако привычные двухскатные кровли отличаются гармонией стиля и формы. Главное их достоинство заключается в функциональности и надежности.

Заключение

Как видно, несмотря на кажущуюся простоту, установка стропильной системы двускатной крыши своими руками содержит множество подводных камней. Однако, опираясь на приведенные рекомендации, можно без проблем возвести надежную конструкцию.

чертежи и фото, пошаговая инструкция

Автор Admin На чтение 10 мин. Просмотров 1.1k. Опубликовано 27.04.2018

Самый распространённый вариант при строительстве частных домов, это двухскатная крыша, собранная своими руками от мауэрлата до конька. Ниже в этой статье вы найдёте чертежи и фото, а подробная пошаговая инструкция поможет вам в них разобраться. Вы также узнаете о том, какой высоты должен быть конёк и как это зависит от функционала чердачного помещения, научитесь рассчитывать толщину и шаг стропильной системы.

Содержание

1. Какими вообще бывают крыши
2. Этапы строительства двускатной крыши
3. Расчёт стропильной системы с учётом действующих нагрузок
4. Ветровые нагрузки
5. Масса кровли
6. Рассчитываем стропильную систему
7. Монтаж мауэрлата
8. Сборка стропильной системы
9. Кровля
10. Заключение

Какими вообще бывают крыши

Для того чтобы ясно представить себе, что такое двускатная крыша, посмотрите какие ещё используют варианты при строительстве частных домов. И это далеко не все, но самые популярные:

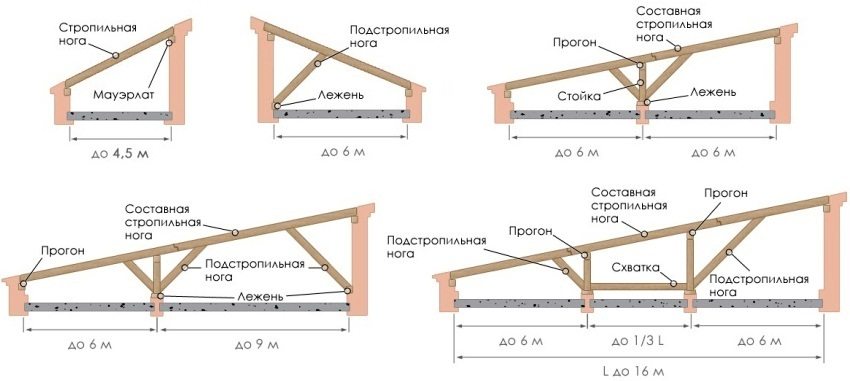

1. Односкатная – самый простой вариант покрытия при строительстве в частном секторе. В основном используется для дачных домиков и подсобных помещений.
2. Двускатная – наиболее распространённый вариант для загородных домов. Несмотря на кажущуюся простоту, такой тип очень практичен и красив в исполнении.
3. Вальмовая – больше подходит для домов с большой площадью. Такая конструкция способна выдерживать очень сильные ветровые нагрузки, вплоть до шторма, благодаря обтекаемой форме.
4. Полувальмовая – такой вариант делается больше для красоты, так как это прототип двускатной крыши со срезанными углами с торцов конька.
5. Шатровая – пирамидальная форма подходит для квадратных зданий. По сути, это прототип вальмовой крыши.
6. Сводчатая – для жилого строительства применяется редко, хотя и не является исключением.

Для прямоугольного дома с площадью от 60 до 100 м2 вариант с двумя скатами можно назвать наиболее подходящим – он прост в исполнении и недорог в осуществлении. Кроме того, там можно обустроить не только чердак, но и мансарду.

Этапы строительства двускатной крыши

Теперь давайте разберёмся, как построить двускатную систему крыши в частном доме. В этом процессе несколько этапов и каждый из них мы рассмотрим отдельно.

Расчёт стропильной системы с учётом действующих нагрузок

Вы можете не использовать формулы для расчёта, если не будете делать крыши в дальнейшем и просто скачать программу (http://srub-banya.by/programs/raschet_stropil.exe). Открыв скачанный файл, вы попадёте на страницу с меню – оно расположено в горизонтальной строке вверху.

Основные действующие нагрузки:

1. Снеговой покров.
2. Давление ветра.

Помимо основных нагрузок существуют ещё вторичные или «по умолчанию», это:

1. Масса кровельного материала.
2. Масса утеплителя (если он предусмотрен).
3. Собственная масса стропильной системы.

Чтобы рассчитать снеговую нагрузку используют формулу: S=µ*Sg

Значения:

• S – величина нагрузки в кг/м2.
• µ – коэффициент соответствующий углу уклона ската.
• Sg –  норматив снеговой нагрузки в кг/м2.

Уклон ската выражается в градусах и обозначается символом α (альфа). Чтобы определить значение α, нужно высоту H разделить на половину пролёта L. Ниже приведена таблица с результатами определения основных наклонов.

В тех случаях, когда:

• α≤30⁰, µ=1;
• α≥60⁰, µ=0;
• 30°<α<60°, µ = 0,033*(60-α).

На карте указаны восемь снеговых районов, а величина Sg для каждого исчисляется в кПа, переведенное на кг/м2:

• I – 0. 8 кПа = 80 кг/м2;
• II – 1.2 кПа = 120 кг/м²;
• III – 1.8 кПа = 180 кг/м²;
• IV – 2.4 кПа = 240 кг/м²;
• V – 3.2 кПа = 320 кг/м²;
• VI – 4.0 кПа = 400 кг/м²;
• VII – 4.8 кПа = 480 кг/м²;
• VIII – 5.6 кПа = 560 кг/м².

Для карты, приведенной выше обязательно приложение 5 СНиП 2.01.07-85 “Нагрузки и воздействия”. А сейчас произведём пробный расчёт для Иваново (это IV район по карте), значение 240 кг/м².

Значит: H/L=2,5/3,5=0,714

Согласно таблице α=35⁰. Учитывая, что 30°<α<60°, вычисление µ делаем по формуле µ = 0,033·(60-α)=0,033*(50-35)=0,825. Следовательно, S=Sg*µ=240*0,825=198 кг/м², что и есть максимально возможной снеговой нагрузкой.

Ветровые нагрузки

У крутых крыш, где α > 30°, то скаты обладают большой парусностью. У пологих крыш, где α < 30° увеличена турбулентность.

Среднее значение ветровой нагрузки Wm на высоте Z над поверхностью грунта вычисляют по формуле Wm=Wo*K*C.

В этой формуле значение;

• Wo – ветровое давление;
• K – коэффициент изменения ветрового давления относительно высоты;
• C – коэффициент аэродинамики.

Нормативы ветрового давления по районам

Значение коэффициента

Произведём условный расчёт. Аэродинамический коэффициент C может быть от -8, когда ветер подрывает кровлю до +0,8 при большой парусности (ветер давит на скат). Учитывая условность расчета, возьмём С=0,8.

В том же Ивановском районе берём дом, где h=6м (α=35⁰). Это район II, где Wo= 30 кг/м², коэффициент меньше 10, значит, K=1,0. Следовательно: Wm=Wo*K*C=30*1*0,8=24 кг/м².

Масса кровли

Масса кровли меняется в зависимости от материала

Масса всех составляющих

Условный расчёт для того же дома по цементно-песочной черепице составит:

А вот расчёт для самого лёгкого кровельного материала, металлочерепицы:

Рассчитываем стропильную систему

В данном случае будем руководствоваться ГОСТ 24454-80 по хвойным породам.

Берём произвольную ширину сечения и определяем высоту:

H ≥ 8,6*Lmax*√(Qr/(B* Rизгиба)), где уклон α < 30°,

H ≥ 9,5*Lmax*√(Qr/(B*Rизгиба)), где Rизгиба е уклон α > 30°.

Значения:

• H – высота сечения, см;
• Lmax – стропильная нога максимальной длины, м;
• Qr – распределённая нагрузка на метр стропильной ноги, кг/мпогонный;
• B- ширина сечения, см.

Для хвойных пиломатериалов Rизгиба:

• I сорт – 140 кг/см²;
• II сорт – 130 кг/см²;
• III сорт – 85 кг/см².

Теперь проверим, уложится ли прогиб в норматив, который для всех материалов под нагрузкой не должен превышать значения L/200 (L – длина рабочего участка ноги). Показатель должен соответствовать неравенству: 3,125*Qr*(Lmax)³/(B·H³) ≤ 1.

Значение:

• Qr – распределённая нагрузка кг/мпогонныйй;
• Lmax – рабочий участок ноги максимальной длинны, м;
• B – ширина сечения см;
• H – высота сечения, см.

Рассчитываем на тот же дом в Иваново с учётом условий, где:

• уклон α=35⁰;
• шаг стропил А=0,8 м;
• рабочий участок ноги Lmax=2,8 м;
• сосновый брус 1-го сорта Rизгиба=140 кг/см2;
• цементно-песочная черепица 50 кг/м2.

В таблице выше мы подсчитали, что с такими материалами общая нагрузка Q=303 кг/м².

1. вычисляем нагрузку на погонный метр ноги: Qr=A*Q= 0,8*303=242 кг/мпогонный.
2. Возьмём толщину доски 5 см и рассчитаем сечение по высоте: значит: H ≥ 9,5*Lmax* √(Qr/B*Rизг), так как уклон α>30°. H≥9,5*2,8*√(242/5*140)=15,6 см. Руководствуясь таблицей доска с ближайшим сечением будет 5×17,5 см.
3. Проверяем соблюдение неравенства: 3,125*Qr*(Lmax)³/B*H³≤1 или 3,125*242*(2,8)³*5*(17,5)³=0,61<1.

В результате мы получили сечение стропил для возведения крыши 50×175 мм с шагом 80 см.

Монтаж мауэрлата

Чтобы построить двухскатную крышу самостоятельно, вам никак не обойтись без мауэрлата, который является основой стропильной системы. Если речь идёт о жилом доме, то для него обычно используют брус сечением от 50×150 мм до 150×200 мм (чем толще стена, тем больше сечение бруса по ширине). Доска или брус монтируется на несущие стены и фиксируется анкерами. Если учесть, что мауэрлат будет выдерживать всю стропильную систему с сопутствующими нагрузками, то его монтаж напрямую повлияет на механическую прочность всей крыши. Ниже находится видеоролик, на котором показано, как устанавливают мауэрлат на стены блочного дома.

[youtube]https://www.youtube.com/watch?v=rUREepaUOuY[/youtube]

Видео: Установка мауэрлата

Сборка стропильной системы

Такую конструкцию, как стропила (2 ноги плюс добавочные элементы) удобнее всего собирать на земле, как на фото вверху, а не на крыше, чтобы потом поднять блоками или просто верёвками, но это не является требованием. Выше вы могли узнать, как сделать расчёты такой системы с учётом всех нагрузок, следовательно, вы уже знаете, какое сечение досок вам понадобится, какая будет высота конька и размер шага. Вверху доски стыкуются «на ус», а коньковая балка устанавливается только после монтажа крайних стропил.

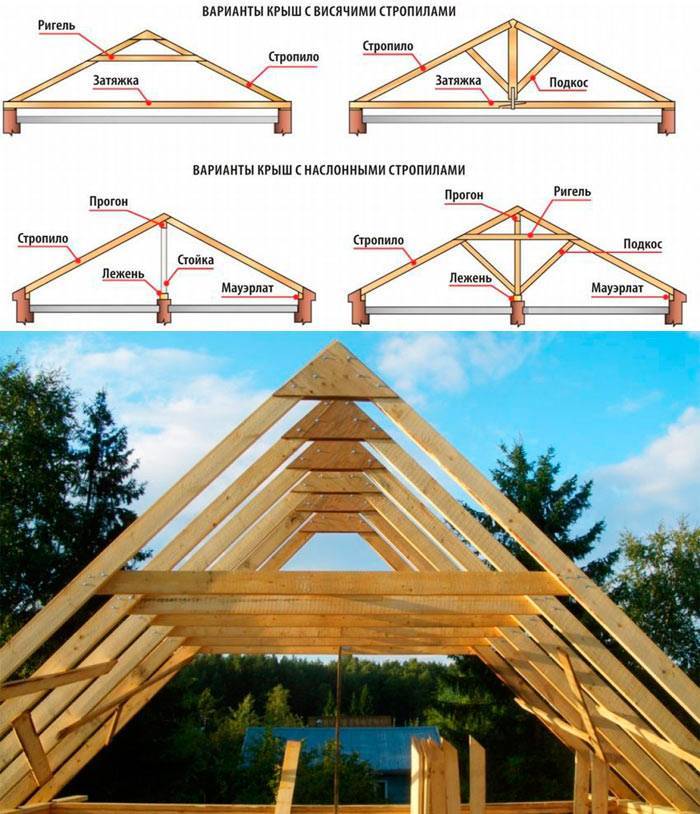

Вверху вы видите две схемы, где показаны стропильные системы без свеса и со свесом, но самое главное обратить внимание на способ крепления, а точнее, на сам крепёж. Это может быть стальной уголок (желательно усиленный), коротыши, стягивающие доски, гвозди, саморезы и скобы. Это очень важный момент, так как при турбулентности крышу может подорвать, а при боковой нагрузке опрокинуть, хотя результат в обоих случаях окажется одинаково плачевным. После установки боковых стропил фиксируют коньковую балку, проверяя уровнем по вертикали каждую ногу.

Смотрите видео, где объясняются некоторые нюансы монтажа, но не забывайте, что у каждого мастера могут быть свои методы, и если вы услышите или увидите несоответствия с вашими представлениями, то это вполне нормально.

[youtube]https://www.youtube.com/watch?v=E_PrWwcYT-8[/youtube]

Видео: Монтаж стропильной системы

Кровля

Дальнейшие работы по устройству стропильной системы зависят от того, что предусмотрено в чердачном помещении и какой будет использоваться кровельный материал. Например, если вы хотите обустроить там мансарду, то вполне естественно, что без утепления и гидроизоляции вам не обойтись. Также определённую роль сыграет система отопления, вернее, наличие или отсутствие дымохода, а также вентиляции.

В зависимости от выбора кровельного материала делается обрешётка. То есть, она может быть прерывистой, как на верхней фотографии или сплошной, если вы решили сделать кровлю из битумной черепицы. Также для крыш иногда предусматривают установку греющего кабеля от обледенения, а монтировать его можно не только снаружи, но и изнутри, укладывая под кровлю.

Заключение

Вы, надеюсь, поняли, как сделать двухскатную крышу своими руками – самое главное, это правильные расчёты шага, сечения стропильных ног и уклона. Если же вас интересуют отдельные моменты, такие как крепления мауэрлата, стропил или кровельные работы, то это темы для отдельных статей, с которыми вы тоже сможете ознакомиться на нашем сайте.

Планы сарая 10×12 двускатного сарая — шаг за шагом

План сарая 10х12, с двускатной крышей. Планы включают бесплатную загрузку в формате PDF (ссылка внизу сообщения в блоге) , пошаговые инструкции, чертежи, размеры, список покупок и список раскроя.

Чертежи двускатного сарая 10×12 – Обзор

Чертежи двускатного сарая 10×12 – Список материалов

Список покупок

Список покупок

(материалы для дверей и окон не включены ниже)

Пол

2 – обработанный давлением 2×6 – 12 футов

10 – обработанный давлением 2×6 – 10 футов

3 – обработанный давлением 4×4 – 12 футов

4 – шпунт 3/4″

Стеновые рамы

6 – 2×4 – 12 футов

46 – 2×4 – 8 футов

6 – 2×4 – 10 футов

28 – 2×4 – 8 футов

10 – 2×4 – 10 футов

Сайдинг

13 – 5/8″ t1-11 внешний лист сайдинга – 4 фута0007

Тримма на крыше

4 — 2 × 6 — 8 ′

Крыша Deck

8 — 1/2 ″ Фанера — 4’x8 ′ лист

КОНТРОЛЬНАЯ ТРИММА

4 — 1 × 4 — 10 ′

Аппаратное обеспечение

3 1/2 ″ Galvanized Gnails

2 ″ Deck Vints

2 ″ гвозди

1 1/4.

черепица

гвозди

рубероид

скобы

Drip Edge

Список резки

Список резки

(материал для двери и окна, не включенные ниже)

Пол

2 — Обработанное давлением 2 × 6 ′

10 — Обработанное давлением 2 2 × ×6 – 9′ 9″

3 – обработанная давлением 4×4 – 12′

4 – 3/4″ шпунтованная фанера – лист 4×8′ (нарезанный по размеру)

Стеновые рамы

4 – 2×4 – 12 футов

2 – 2×4 – 11 футов 5 дюймов

46 – 2×4 – 7 футов 6 дюймов

4 – 2×4 – 9 футов 5 дюймов

2 – 2×4 – 10 футов

Стропила/ферма

– 20 6 2×4 7 5/16″

10 – 2×4 – 2′ 2 7/16″

10 – 2×4 – 10′

12 – 2×4 – 2′ 1 3/4″

Сайдинг

13 – 5/8 t1-11 наружный сайдинг – лист 4’x8′ (нарезанный по размеру)

Отделка крыши

4 – 2×6 – 6 футов 7 5/16″

Крыша

8 – фанера 1/2″ – листы 4 x 8 футов (нарезанные по размеру)

Угловая накладка

4 – 1×4 – 8 футов (вырезать по размеру)

4 – 1×4 – 10 футов (вырезать по размеру)

Пол сарая изготовлен из обработанного давлением 2×6 и Обработанный под давлением пиломатериал 4×4.

Отрежьте две ленты 2×6 длиной 12 футов для ленты. Отрежьте десять брусков 2 × 6 длиной 9 футов 9 дюймов для балки пола. Прибейте 3 1/2 ″ гвоздя через ленту 2 × 6 и в балку пола. Пространственная балка пола 16″ O.C.

Прикрепите обработанные давлением полозья 4×4 длиной 12 футов к нижней части рамы пола. Выровняйте раму пола, измеряя по диагонали, пока обе стороны не будут одинаковыми. Закрепите полозья 4×4, забив 3 1/2″ гвозди через раму пола в полозья 4×4.

Отрежьте по размеру и установите 3/4″ шпунтованную фанеру на раму пола. Закрепите фанерный настил пола 2-дюймовыми шурупами.

Каркас передней и задней стенок изготовлен из бруса 2×4.

Стеновые стойки расположены на расстоянии 16″ O.C.

Соберите раму задней стенки, как показано на рисунке выше (см. рисунок ниже, где показан крупный план).

Каркас передней стены будет иметь дверь и окно, инструкции по обрамлению двери и окна см. на страницах ниже:

• Чертежи дверей сарая
• Каркас стены — добавление навесного окна

Соберите раму передней и задней стенок, используя 3 1/2″ гвозди.

Вот торцы передней и задней стенок крупным планом.

Вырежьте боковые стенки 2×4, как показано на рисунке выше.

Стеновые шпильки расположены на расстоянии 16″ O.C.

Если вы собираетесь добавить двойную дверь к боковой стене сарая, см. информацию о дверях на этой странице: Чертежи дверей сарая

Соберите раму боковой стены, используя 3 1/2″ гвозди.

Детали ферм и стропил.

Ферма построена из бруса 2×4.

Разрежьте детали 2×4, как показано на рисунке выше. Ферма собирается с использованием фанерных косынок 1/2″. Вбейте 2-дюймовые гвозди через косынку в ферму.

Прикрепите ферму к навесу 16″ O.C. Toenail 3 1/2″ гвозди через ферму и в каркас стены.

Отрежьте по размеру и установите обшивку, используя отделочные гвозди 1 1/4″. Установить двери, окна.

Чтобы построить 1 фут, отрежьте аутригеры 2×4, как показано выше. Сделайте надрезы, как показано на рисунке выше, и установите выносные опоры, используя 3 1/2″ гвозди.

После того, как выносные опоры будут установлены, обрежьте доски 2 × 6 для отделки крыши, как показано на рисунке выше, и закрепите их гвоздями 3 1/2″.

Вырежьте блоки 2×4 по размеру и установите между стропилами с помощью гвоздей 3 1/2″.

Обрежьте сайдинг t1-11 по размеру и установите между стропилами, как показано на рисунке выше. Для установки используйте отделочные гвозди диаметром 1 1/4 дюйма.

Измерьте, отрежьте и установите 1/2-дюймовую фанеру для настила крыши.

Установите толь, капельник и черепицу.

Установите угловую накладку накладки 1×4.

Нравятся эти планы сарая 10 × 12 ? Дайте мне знать, оставьте мне комментарий ниже. Поделитесь этой ссылкой с друзьями и в социальных сетях, спасибо.

СКАЧАТЬ PDF

Сколько стоит построить крышу над террасой или патио?
