Крыша двухскатная своими руками с фронтонами: Двускатная крыша своими руками — Всё о кровле

фронтон способы завязывания, как сделать и рассчитать его площадь, а так же фото

Двухскатная крыша — один из наиболее распространенных вариантов обустройства кровли здания.

Простота конструкции, легкость расчетов и отсутствие сложных элементов делают двухскатную крышу самой надежной и удачной для применения.

Наличие двух плоскостей равной площади или имеющих разброс по углу наклона и смещение оси конька упрощают отвод осадков, имеют меньшее количество проблемных участков, опасных мест скопления снега или воды.

В состав такой крыши входят два ската с одинаковым или разным углом наклона и площадью кровли, и два фронтона (щипцовые стены) — участка с торцевых сторон крыши, которые не относятся к стропильной системе и скатам и возводятся из другого материала.

Как сделать двускатную крышу самому вы можете прочитать здесь.

В этой статье вы узнаете, как посчитать площадь фронтона двухскатной крыши и как сделать фронтон двухскатной крыши своими руками.

Содержание статьи

Что такое фронтон крыши и каких видов он бывает

Фронтон — это продолжение торцевой стены здания, закрывающего чердак от перекрытия до соединения со скатами кровли.

Обычно щипцовая стена строится из того же материала, что и стены, но иногда используется другой тип — например, стены из кирпича, а фронтон — из деревянного бруса, досок и т.п. Причинами использования других материалов чаще всего являются более позднее возведение фронтона под готовую крышу, экономия стройматериалов или иные соображения.

Форма щипцовой стены может быть самой разной, она определяется типом и конфигурацией крыши. Архитекторы выделяют такие типы устройств фронтона двухскатной крыши:

• Треугольный. Самый распространенный тип, встречающийся повсеместно. Чаще всего имеет форму равнобедренного треугольника, но при несимметричной форме скатов фронтон повторяет очертания поперечного сечения чердака в виде неравнобедренного треугольника.
• Полукруглый или лучковый. Применяется при строительстве зданий с арочной формой крыши, не имеющей выраженного конька и представляющей собой плавное сопряжение двух скатов в одну дугу. В современном строительстве используется крайне редко , был распространен в эпоху классицизма.
• Раскрепованный. Имеет выступающие части на плоскости, широко применялся в старину в эпоху барокко.
• Трапециевидный. Род треугольного со срезанной вершиной, крыша имеет плоскую поверхность.
• Разорванный. Имеет в верхней части разрыв, в который устанавливалось украшение (чаще всего — статуя или лепной геральдический элемент).

Список используемых типов можно продолжать еще долго, но это не имеет смысла — в настоящее время используются лишь несколько вариантов. Основной тип — треугольный, часто встречается его разновидность — пятиугольный фронтон. Он получается при мансардной форме крыши с изломанными скатами.

Фронтон двускатной крыши: фото

Когда возводить фронтон – до или после возведения крыши?

Для материалов наподобие кирпича, шлакоблока и т.п. наиболее удачный вариант — постройка щипцовой стены до возведения крыши. Работы с такими материалами в тесноте чердака сложны и доставляют немало неудобств.

ВАЖНО!

При этом, важно правильно вычислить площадь и форму будущего фронтона, чтобы не выйти за рамки проектных расчетов. Тем не менее, вполне возможно возведение фронтона и после обустройства крыши.

Такая ситуация может возникнуть при необходимости скорее закрыть строение от дождей, или при отсутствии четкого плана постройки крыши: иногда угол наклона скатов определяется на глаз и критериями выбора становятся чисто эстетические предпочтения владельца.

Такой вариант имеет свои плюсы: фронтон сразу связывается со стропильной системой и имеет опору, в то время как фронтон, возводимый в первую очередь, представляет собой участок стены, не укрепленный никакими средствами и нуждающийся в поддержке на случай сильного ветра.

Большинство украшений на фронтонах играют роль дополнительного усиливающего элемента, выполняющего наряду с декоративной функцию механического усиления. Окончательный выбор очередности возведения стропильной системы и фронтона определяется, в основном, материалами, используемыми для фронтона и обстоятельствами строительства — погодными условиями, срочной необходимостью внутренней отделки и т.д.

Мнения специалистов в этом вопросе диаметрально расходятся — одни утверждают, что сначала нужен готовый фронтон, другие однозначно советуют сначала возводить крышу. Поэтому можно определенно считать оба варианта равноценными.

О видах стропильной системы вы можете узнать здесь.

Порядок установки фронтонов

Как рассчитать площадь и размеры

Необходимость расчета площади фронтона может возникнуть при определении количества строительных или отделочных материалов для его возведения.

Расчет площади и размера фронтона опирается на геометрию и основывается на данных проекта дома.

Как рассчитать площадь фронтона двухскатной крыши мы можем узнать по формуле площади треугольника — произведение основания на высоту деленное пополам, где основанием служит ширина торцевой стены дома, высота — высота крыши от перекрытия до конька.

Если неизвестна высота, но имеется ширина стены и угол наклона скатов, то можно определить высоту, умножив ширину торцевой (щипцовой) стены на тангенс угла наклона, определяемый по таблицам Брадиса. Чаще всего, высота будущей крыши известна заранее, поэтому сложные расчеты редко бывают необходимы.

ВАЖНО!

При проектировании дома важно вычислить нагрузку на фундамент, т.к вес кирпичных или шлакоблочных фронтонов вносит серьезные коррективы в распределение нагрузки. Поэтому все размеры чаще всего бывают рассчитаны еще на стадии разработки проекта.

Расчет фронтона

Из каких материалов делают щипцовые стены?

Наилучшим решением является постройка фронтона из тех же материалов, что и стены. То есть, кирпичные стены — кирпичный фронтон, бревенчатые стены — бревенчатый фронтон и т.д. При этом, такое предпочтение делается по большей части из эстетических соображений, для восприятия цельности постройки, большей аккуратности и собранности здания.

Тем не менее, часто для фронтона выбирается другой материал, что обусловлено стремлением снизить нагрузку на стены и фундамент, упростить работы по возведению и утеплению фронтона

Такие свойства делают каркасный фронтон наиболее часто используемым в строительстве. Так или иначе, все соображения по поводу выбора материала имеют свои плюсы и минусы.

Основными вариантами являются:

• Кирпичный (шлакоблочный, газобетонные блоки и пр.) фронтон.
• Деревянный, брусовой, бревенчатый тип.
• Каркасный тип постройки, самый легкий и имеющий массу вариантов отделки.

Окончательный выбор материала делается самим владельцем исходя из данных конкретных условий и особенностей постройки.

Кирпичный вариант

Деревянный вариант

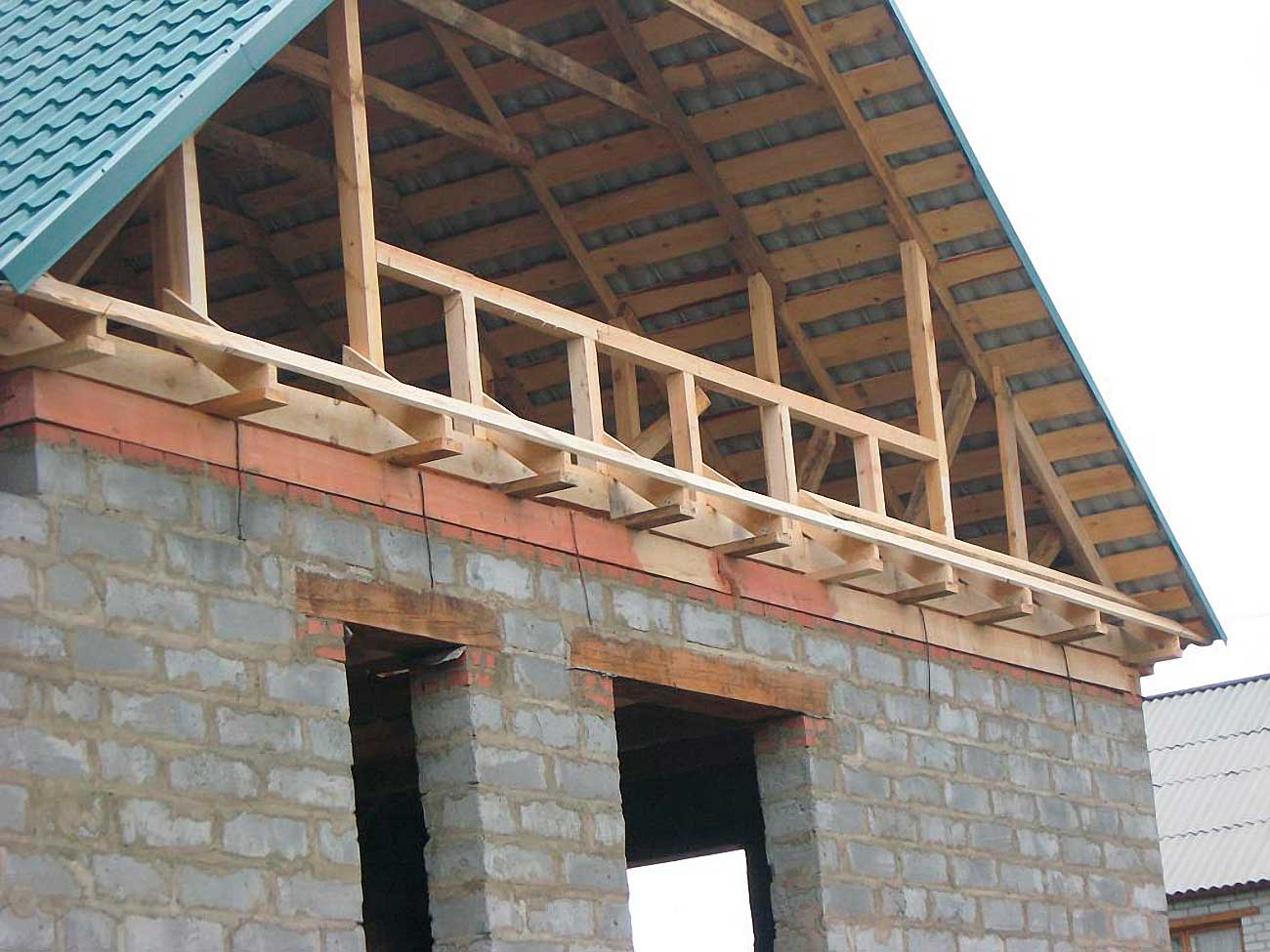

Стропильная система двухскатной крыши: франтон и способы завязывания

Выделяют два варианта: с деревом или с кирпичом. Рассмотрим их подробнее.

Деревянный фронтон

Часто является, по сути, обшитым крайним

что такое фронтонный свес, отделка и подшивка, чем зашить вынос кровли, как сделать монтаж самостоятельно

Чтобы правильно построить двускатную крышу в частном доме, надо грамотно подойти к монтажу и отделке фронтона.

Описание

Фронтон представляет собой торцевую сторону двускатной крыши, ограниченную скатами по бокам и стеной дома снизу. Эта деталь одновременно и закрывает чердачную часть дома, защищая ее от холода, влаги и других неблагоприятных воздействий, и формирует архитектурный облик всего здания вместе с крышей и стенами. Если скаты имеют одинаковую длину и угол наклона к горизонту, то фронтоны по форме представляют равнобедренный треугольник, такой тип встречается наиболее часто.

Такие конструкции часто встречаются на пристройках к дому, сараях, банях, беседках, основной жилой дом может тоже иметь крышу с разными скатами.

Со стороны улицы фронтоны подвергают чистовой отделке, на черновые настилы и перегородки крепят декоративные облицовочные материалы. Правильно подобрать их – это важная задача, ведь вместе со стенами они будут формировать «лицо» загородного дома. Снизу, в месте примыкания фронтона к стене укладывается козырек. По боковым его сторонам находятся фронтонные свесы. Это такое продолжение скатов кровли, которое переходит в карнизы. Фронтонные свесы часто являются продолжением стропильной системы, они выступают на некоторое расстояние над стеной и дополнительно защищают ее от дождя и снега.

Любой вид фронтона в загородном доме выполнят несколько полезных функций:

• он защищает весь дом от влаги и порывов ветра;
• делает каркас кровли более жестким и устойчивым;
• фронтон, снабженный утеплителем, позволяет оборудовать под крышей комфортное жилое помещение;
• выполняет декоративные функции.

Часто чердачное помещение в загородном доме обустраивается как жилая комната, мастерская, кладовка или мансарда. В этом случае в перегородки фронтона устраиваются окна или даже небольшой балкон. Такая постройка более сложная, но в результате можно воплотить в жизнь замечательные архитектурные проекты. Чтобы определиться с выбором фронтона для крыши в своем доме, надо, прежде всего, изучить их виды и возможные материалы для строительства.

Виды

По порядку возведения фронтоны для частного дома с двускатной крышей могут устанавливаться до сборки стропильной системы и после нее. В первом случае сама поверхность фронтона является продолжением стены. Это, например, варианты зданий из кирпича или газосиликатных блоков, которые встречаются довольно часто. Фронтоны в них являются своеобразным продолжением боковой стены, только после их возведения монтируется стропильная система и настилается кровля с внешним покрытием. Еще один подобный пример – это рубленые фронтоны, которые являются продолжением стены в бревенчатом срубе.

Второй вариант конструкции, когда на готовые стены здания (кирпичные, бетонные, деревянные) устанавливается стропильная система из деревянных брусьев, лишь потом происходит устройство и внешняя отделка фронтонов и настил кровли. Такие проекты очень распространены, особенно для климата средней полосы, если крыша двускатная. При их установке необходимо делать нижний козырек.

Проектов фронтонов, возводимых после монтажа стропил, очень много, есть возможность выбрать любой понравившийся дизайн.

В мировой архитектуре представлено большое количество форм фронтонов: треугольные, трапециевидные, полукруглые, раскрепованные, разорванные, ступенчатые и другие. Стоит рассмотреть только те, которые применяются при строительстве загородных домов, и которые можно возвести и обшить самостоятельно.

Равнобедренный треугольник как форма фронтона для простейшей двускатной крыши, наиболее распространен в умеренном климате средней полосы. Фронтонная плоскость строго вертикальна и перпендикулярна земле. Самые распространенные углы наклона к горизонтали – 15, 30 и 45 градусов. Такое построение формы не случайно – крутизна скатов позволяет не накапливать снег и осадки на поверхности, кровля не провисает под тяжестью снежного покрова. В более южных широтах распространены маленькие углы наклона – от 15 градусов, к северу этот показатель увеличивается.

Треугольник с разными углами наклона скатов реже применяется при возведении фронтонов, но строительство таких перекрытий ненамного сложнее. Но симметричная фигура смотрится более гармонично для загородного дома. Чаще всего при стандартном проекте сборного каркасного дома приходится делать 2 примерно идентичных фронтона, отличаться они могут только по форме и количеству окон. Если крыша дома имеет более сложную структуру, например Т-образная, то придется возводить 3 фронтона.

Пятиугольные симметричные фронтоны также широко распространены, особенно при строительстве современных жилых загородных домов. По форме они напоминают трапецию, на которую положен сверху равнобедренный треугольник. Занимая большую площадь, они требуют большего количества изолирующих и отделочных материалов, чем треугольные, монтаж стропил и перегородок несколько усложняется. Но зато при таком подходе к строительству кровли можно получить полноценную и просторную чердачную комнату, в ней есть возможность сделать просторный холл или несколько жилых помещений.

Для полувальмовых крыш скандинавского или голландского типа фронтоны получаются в форме равнобедренной трапеции. Такая кровля имеет очень оригинальный внешний вид, кроме того, благодаря обтекаемой конструкции со скошенными углами защищает от мощных порывов ветра. Сам фронтон сделать не представляет особой сложности, работы при этом сходны с треугольной формой.

Он может быть с карнизом и козырьком или без них.

Прерванный фронтон имеет более сложную конструкцию, чем треугольные, прямоугольные или трапециевидные. Он имеет широкий наклонный карниз, который прерывается сверху горизонтальной перегородкой или окном. Монтаж такого фронтона может вызвать трудности, но вид получается оригинальным.

Лучковый или полукруглый фронтон из-за своей неровной изогнутой формы редко применяется при строительстве частных жилых домов. Создать дугообразные элементы перегородок, не говоря уже о неровных скатах кровли, довольно сложно. Но и такие проекты существуют, например, для возведения крыши приусадебных беседок, хозяйственных построек.

Материалы

После того, как возведены несущие стены здания и построена стропильная система, можно взяться за монтаж фронтона. Для его изготовления применяют несколько распространенных и надежных материалов.

Вагонка – пожалуй, самый популярный вид деревянного фронтонного покрытия. Она представляет длинные струганные доски с пазами и гребнями на торцах, служащими для их соединения между собой. Доски крепятся к каркасу стропильной системы с помощью обычных гвоздей. Подобные работы может осуществить не только профессиональный плотник, но и любой опытный хозяин – в этом один из главных плюсов этого доступного материала. При необходимости отрезать нужные фрагменты вагонки можно обычной ножовкой по дереву.

Вагонка изготовляется из различных хвойных и лиственных пород древесины, самая популярная – сосна, которая обладает высокой прочностью, гибкостью, простотой обработки и приятным внешним видом. Есть несколько сортов этого материала: первый, второй, третий и экстра. От разновидности зависит наличие или количество трещин, сучков, червоточин, вероятность гниения и другие параметры. Для долговечного и красиво смотрящегося фронтона лучше всего подбирать качественные сорта вагонки. Чтобы она не подвергалась действию влаги и гниению, ее необходимо обработать антисептиком, покрыть лаком.

Достоинство вагонки при возведении фронтона состоит в том, что не требуется никакого декоративного отделочного материала, она сама по себе имеет приятный внешний вид с выразительными древесными фактурами. Материал прочный и долговечный при должной обработке, экологически чистый, длительное время сохраняет внешний вид.

Вагонка обладает хорошей теплоизоляцией, но при строительстве мансарды фронтоны все равно нуждаются в дополнительных утепляющих материалах.

Перегородки для фронтонов можно сделать из обычной древесины. Для этого пригодны различные породы: ясень, бук, ель, сосна, дуб, кедр и многие другие. Необходимо взять струганные доски толщиной не менее 1 см с ровными краями. В результате можно получить добротные стены с приятным экстерьером, не нуждающиеся во внешней отделке. Недостаток в том, что какие бы ровные доски не были, щели между ними все равно остаются, через них будет продувать ветер, холод и влага поступать внутрь дома. Поэтому в любом случае подобные фронтоны будут нуждаться в утеплении.

Дерево при всех своих достоинствах не способно обеспечить требуемый уровень тепла и сухости в доме, особенно зимой. Даже если чердак не используется, не изолированный фронтон будет пропускать холод через потолочное покрытие на первый этаж. Поэтому стоит заранее приобрести качественные материалы для теплоизоляции, защиты от пара и влаги.

Минеральная вата в качестве защиты от холода очень удачный материал. Она легко режется на фрагменты, заталкивается в любой угол, не подвержена гниению. Ее стоимость ниже, чем у других теплоизоляторов. Но при укладке минвата может вызывать раздражение кожи, в этом признают ее главный недостаток.

Пенопласт – тоже сравнительно дешевый материал, который легко зашивается в полость между фронтонными перегородками. Резать его можно обычным малярным ножом. Изоляция из пенопласта может прослужить длительный срок, при этом в чердачном помещении будет сохраняться тепло.

Одним из самых эффективных теплоизоляционных материалов на сегодняшний день признают пенополистирол. Он стоит дороже других видов, зато легко обрабатывается и устанавливается, защищает от проникновения холода и влаги, не подвержен механическим повреждениям. Кроме этого, для теплоизоляции фронтонов можно применить и другие эффективные материалы: пенофол, пеноплекс, монтажную пену для заделывания щелей и другие.

Для монтажа карнизов и козырька можно использовать древесные материалы: доски, ДСП, штакетник или металлы, например, профильный лист или металлочерепицу.

Окна во фронтонах делаются традиционно – деревянные рамы с минеральным стеклом или современные стеклопакеты из ПВХ, которые можно заказать любых размеров.

Габариты

Фронтоны частного дома в зависимости от стропильной системы и назначения чердачного помещения могут быть разной ширины и высоты. Если чердак вообще не планируется использовать, то для надежной защиты от снега и осадков достаточно сделать высоту в 0,8 м. Для использования пространства под кровлей в качестве кладовки или другого нежилого помещения следует увеличить расстояние от основания до конька до 1-1,2 м. Тогда при оборудовании чердачного люка туда облегчается доступ, есть возможность складировать внутри необходимые вещи, но находиться длительное время там будет не комфортно.

При планировании строительства под кровлей полноценной жилой комнаты или мансарды высота фронтона будет достигать 1,5 – 2 м. В таком варианте требуется обязательная изоляция перегородки, монтаж окон и вентиляции.

Для того чтобы знать, сколько материала потребуется на возведение одного фронтона треугольной формы, следует рассчитать его площадь. Сделать это элементарно: высота умножается на ширину основания и делится на 2. Так заранее можно вычислить затраты на монтаж перегородок на крыше и размеры заготовок бруса или вагонки.

Вынос кровли делается для дополнительной защиты фронтона и чердачного помещения от осадков и ветра. Оптимальным считается выпуск или фронтальный свес 40-60 см. Обычно он является продолжением стропильной системы и кровельного покрытия, поэтому при их монтаже надо учитывать эти размеры с двух сторон.

Как изготовить?

Самостоятельно сделать крепкий и красивый фронтон намного легче, чем стропильный каркас и кровлю. При готовых собранных стропилах в первую очередь следует определиться с выбором основного, изолирующего и декоративного отделочного материала. Сразу же стоит подготовить и необходимое количество крепежных элементов, инструменты для работы. Потом нужно посчитать площадь двух фронтонов, и исходя из нее запастись сырьем.

Монтаж перегородок фронтона следует осуществлять только на устойчивых лесах, закрепленных на ровной горизонтальной площадке. Так как установка происходит на высоте, то их наличие для безопасности и эффективного закрепления элементов просто необходимо. Леса надо снабдить помостами во всю ширину, чтобы было комфортно перемещаться, держать доски и в удобном положении крепить их к каркасу.

Лучше всего выбрать прочные и легкие алюминиевые конструкции с деревянными щитами.

Заготовки необходимой длины вырезаются на земле. Крепление элементов фронтона происходит снизу вверх – от основания к коньку крыши. Если высота большая и до верхних элементов сложно дотянуться, то следует собрать еще один ярус лесов для удобства и безопасности работы, которая здесь стоит на первом месте по важности.

После монтажа перегородки фронтона необходимо закрепить козырек, поставить окна и произвести декоративную отделку.

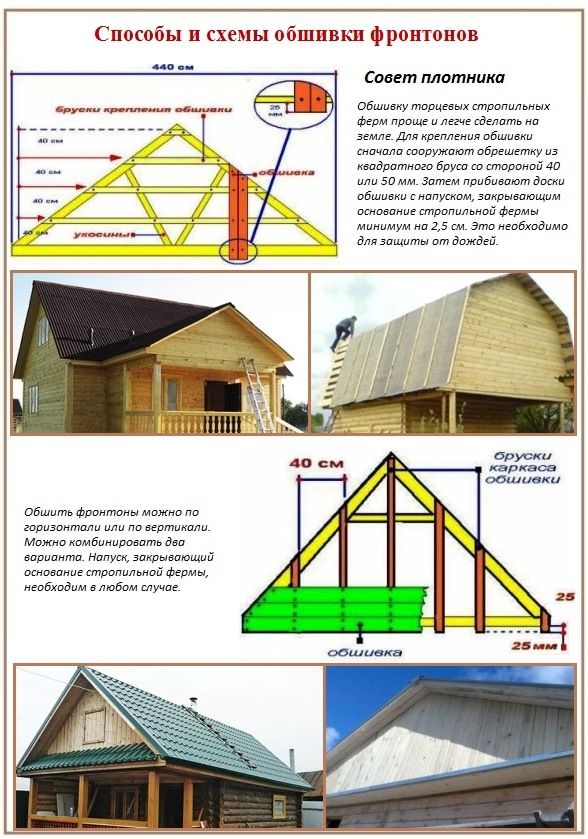

Как и чем правильно обшить?

Если отделка фронтона полированной и окрашенной вагонкой не требует подшивки никаких дополнительных декоративных материалов, то черновые доски или брусья нуждаются в чистовом покрытии. Оно должно по гамме и текстурам гармонично сочетаться с остальным фасадом дома. Широко распространено несколько отделочных материалов для фронтона крыши.

Закрыть черновую поверхность перегородки кровли можно сайдингом. Этот замечательный облицовочный материал в последнее время обрел огромную популярность при строительстве загородных коттеджей. Изготовляется сайдинг из металла с полимерным или оцинкованным покрытием, асбестоцемента или поливинилхлорида. Цвет может быть самым разнообразным, фактура тоже различная: глянцевая, матовая, с рифлением и узорами. Так что выбрать покрытие в соответствии с общим дизайном фасада не составит особого труда.

Сайдинг может эксплуатироваться до 50 лет, при этом сохраняя свой первозданный вид и насыщенный оттенок. Он имеет относительно низкую цену, устойчив к влаге, перепадам температур и механическим повреждениям. Все современные виды надежно защищены от окисления, воздействия бактерий и других активных химических веществ. Кроме того, этот материал легкий, что упрощает работу с ним, особенно его подъем на высокий ярус лесов.

Перед тем, как крепить сайдинг из полимеров или металла на фронтон, может понадобиться сделать деревянную обрешетку, которая создаст ровную вертикальную плоскость. Для ее установки можно взять бруски 40х40 мм и скреплять их на гвозди или шурупы. Элементы сайдинга в зависимости от назначения бывают нескольких видов: стартовые профили, завершающие планки, уголки, софиты, фаски, J, F и H профиля.

Установка сайдинга начинается со стартового профиля у нижнего основания фронтона. Между собой элементы соединяются с помощью находящихся на них пазов и замков-защелок. Крепление к деревянной обрешетке происходит через отверстия на обычные шурупы. Соседние горизонтальные полосы можно соединить Н-профилем. Наверху размещается завершающая планка. При необходимости детали сайдинга легко режутся: металлические – ножницами по металлу, полимерные – монтажным ножом.

Сайдинг для фасадных работ может быть не только глянцевым с различными монотонными расцветками. Есть изделия, повторяющие структуру натурального дерева или бревен, такие подойдут для облицовки фронтона дома из брусьев или бревенчатого сруба. Для каменных построек есть варианты под кирпич, бут, искусственный камень.

Зашить неприглядные черновые доски фронтона можно все той же вагонкой. Для этого берутся декоративные сорта с защитным покрытием. Если поверхность ровная, то элементы просто смыкаются в пазах и прибиваются гвоздями. Если вертикального уровня нет, то необходимо сделать обрешетку и только затем приступать к облицовке вагонкой.

Можно относительно дешево и быстро отделать фронтоны на крыше фанерой или ДСП с ламинированным покрытием. Эти материалы не такие надежные и стойкие к агрессивным воздействиям погоды, как сайдинг из полимеров или металла. Но как бюджетный или временный вариант отделки они вполне подойдут. Тонкая фанера без проблем режется и крепится к стропилам обычными гвоздями, ее легко поднимать наверх и фиксировать. Можно вырезать оконные проемы, вентиляционные отверстия. Различные варианты расцветки покрытия дают возможность сделать любой дизайн.

Советы от профи

Для монтажа фронтонных перегородок и обрешеток следует брать хорошо высушенные, струганные и ровные брусья или доски. Мастера рекомендуют в первую очередь сосну как самый качественный и простой в обработке материал.

Для декоративной облицовки лучше всего использовать горизонтальный сайдинг. Он проще устанавливается и очень эффектно смотрится на любом фасаде.

Направление ветра играет важную роль при строительстве загородного дома. Как бы хорошо не был изолирован фронтон крыши, оптимально, чтобы он был расположен вдоль направления преобладающих порывов, а не перпендикулярно ему. В этом случае и мансарда, и первый этаж лучше защищены от непогоды.

Козырек у основания фронтона играет важную роль, он будет защищать от осадков стену первого этажа. Его стоит сделать из металла, профлиста, оцинкованной жести и монтировать до декоративной отделки.

Какой бы простой не была форма фронтона, перед монтажом стоит создать его чертеж с размерами, оконными проемами и другими деталями.

О том, как можно выложить идеально ровный фронтон, смотрите в следующем видео.

Как сделать фронтоны двухскатной крыши — устройство и обшивка (фото, видео, схемы)

Крыша, спроектированная и построенная профессионалами, имеет не только функциональное назначение, но делает архитектурный замысел дома законченным, гармоничным. Фронтон двускатной крыши, геометрия скатов, используемый кровельным материал — каждая из этих деталей вносит весомый вклад в общее впечатление от постройки, превращая самую простую, незамысловатую конструкцию в образец стиля. Однако, существует и обратная связь — небрежное, невнимательное отношение к строительству двухскатной кровли способно свести к нолю старания даже именитого архитектора или дизайнера.

Содержание статьи

Что такое фронтон

Фронтон крыши — участок стены, ограниченный скатами по сторонам, а снизу карнизом. Если говорить о двухскатной кровле, чаще он имеет форму треугольника или пятиугольника. В некоторых источниках фронтоном крыши называют лишь часть стены под скатами, выкладываемую одновременно с основными стенами кладкой. По отношению же к деревянным домам чаще использовался термин «щипцовая стена». Однако эти два понятия слились в одно, используются к каждому участку перекрытия в районе чердака, отстроенному при помощи кирпича, блоков, бруса или бревна.

Необходимость возведения фронтона обосновано следующими задачами, которые он выполняет:

• Защита мансардного помещения двухскатной кровли от порывов ветра, атмосферных осадков в виде дождя и снега. Как известно, избыточная влажность не только ухудшает состояние деревянных перекрытий, снижая срок службы, но также отрицательно сказывается на уровне комфорта проживания в доме.
• Сохранение комфортного температурного режима. Двухскатная крыша предполагает оборудование жилого мансардного помещение, утепление которого просто необходимо. Но даже если оно не будет использоваться, необшитые фронтоны станут «черной дырой» для отопительной системы, доводя затраты домовладельцев до заоблачных высот.
• Обеспечение дополнительной жесткости конструкции крыши. Фронтон крыши дает дополнительную опору для стропил, частично разгружая их, что благотворно сказывается на надежности, а также устойчивости кровли особенно в районах с сильными порывистыми ветрами.
• Придание эффектного внешнего вида. С помощью декоративных материалов фронтона можно обновить невыразительный облик стареющего дома, не тратя на это большое количество средств.

Разновидности форм

Хоть большинству людей привычен фронтон в виде треугольника или пятиугольника, разнообразие форм этими двумя фигурами отнюдь не ограничивается. В архитектуре можно встретить следующие виды:

1. Килевидный. Как понятно из названия напоминает своей формой киль корабля. Не смотря на изящество, в современном строительстве используется крайне редко, считаясь традиционным, но устаревшим элементом деревянного зодчества.

2. Полукруглый. Фронтон, выполненный в виде половинки круга. Также мало используемый архитектурный прием, низкая популярность которого объясняется сложностью данной конструкции.

3. Трапециевидный. Напоминает трапецию с большей стороной внизу, применяется при строительстве полувальмовых крыш.

4. Треугольный. Самый распространенный вид, выглядящий как треугольник. Если кровля симметричная, то он будет равносторонним.

5. Самцовый. Сложенный из бревна в виде треугольника как продолжение венцов щипцовой стены.

6. Прерванный. Горизонтальный карниз такого фронтона прерывается для врезки одного или нескольких окон.

7. Лучковый,форма которого соответствует полуовальной форме натянутого лука. При увеличении крутизны изгиба, он превращается в полукруглый.

8. Ступенчатый, бока которого выполняются в виде лесенок-ступенек, а кровля настилается без оборудования фронтальных свесов.

Расчет и способы возведения

Чтобы соблюсти строительные нормы, не сделать ошибку, лучше начинать сооружение фронтона с инженерного расчета. Это позволит соблюсти пропорции, геометрию крыши, а также заранее просчитать сколько каких материалов необходимо будет закупить. Первым делом необходимо определить высоту щипцовой стены. Если кровля уже возведена, тогда она ограничивается высотой ее конька. В противном случае, сначала намечают продолжительность фронтона, а затем, исходя из этого параметра, выстраивают геометрию двускатной крыши. Для нежилых чердачных помещений достаточно 0,7-1,0 метра, но, если там будет оборудована теплая мансарда высота не должна быть менее полутора метров. Чтобы гарантировать комфортное использование таких помещений желательно сделать конек на высоте 2-2,5 метра.

Строительство фронтонной стены может производится двумя способами, отличающихся по порядку выполнения работ:

• До возведения крыши. Если готова только коробка дома, можно сделать фронтон в первую очередь. Этот вариант имеет одно важное преимущество: скаты не затрудняют строительство, не ограничивают пространство. Выбирая этот способ, строители посреди щипцовой стены устанавливают мачту, равную по длине высоте фронтона. От мачты к углам дома натягивают веревку, которая обозначает границы щипцового пространства.

• После сооружения. Если устройство кровли уже завершено, фронтон можно выложить только изнутри чердачного помещения. Это менее удобно, так как скаты будут затруднять доступ, мешая работе. Плюс этого способа в том, что геометрия крыши уже сформирована, то есть деформировать ее уже невозможно, нужно лишь заложить имеющийся просвет.

Этапы строительства

Процесс строительства фронтона нельзя назвать трудным, с ним может справится любой, при условии наличия базовых строительных навыков, не требуется даже специальная техника. Даже не зная, как его сделать, любой желающий может обучиться по видео-урокам. На самом последовательность работы определяется прежде всего материалом, который был выбран. Чаще всего выбор стоит между деревом и кирпичом. Можно выложить его кладкой в половину кирпича на вязком растворе. Чтобы придать ему необходимую форму, достаточно обработать пилой. На один квадратный метр расходуется 35-40 штук с учетом подгонки. Предпочтительнее использование пустотельного кирпича, так как его вес значительно ниже обычного, а значит нагрузка на фундамент минимальна.

Если использовать дерево, то сначала необходимо создать каркас, а потом обшить его досками 30 мм толщиной. Нередки случаи использования для обшивки влагостойкой фанеры. С одной стороны, это ускоряет строительство, с другой стороны конструкция, которая без того достаточно хрупкая, выходит менее надежной. Для придания привлекательного вида снаружи можно монтировать сайдинг или вагонку, которые не только эффектно выглядят, но также отлично защищают от влаги, термоизолируют.

Утепление

Если планируется устройство в мансарде жилого помещения, то без утепления фронтона не обойтись. Даже если оборудование чердака не подразумевается, но есть финансовые возможности, лучше его все же утеплить, так как генерируемое отопительными приборами тепло будет выходить через это незащищенное место. Специалисты советуют применять минеральную вату на базальтовой основе, но за неимением ее подойдет пенопласт. Чтобы осуществить монтаж создается каркас из досок ширины, соответствующей толщине утеплителя, для средней полосы России достаточно слоя 15 см. Затем снаружи фронтона выполняется обшивка вагонкой или сайдингом со слоем пароизоляции. А внутри стеновой пирог закрывается досками или щитами.

Нужно помнить, что трамбовать утеплитель ни в коем случае нельзя, в спрессованном виде он менее эффективен. А между внутренней обшивкой и ним должен быть оставлен зазор для циркуляции воздуха. Также важно подбирать утеплитель в соответствии с материалом, из которого происходит устройство фронтона. Чтобы обшивка из дерева прослужила дольше, необходимо обработать антисептиком, а при дальнейшей эксплуатации раз в год осматривать, выполнять текущий ремонт.

Качественно выполненный фронтон крыши — залог комфортной жизни в доме, сохранению в нем тепла, защиты от дождя и ветра!

Видео-инструкция

Фронтон двускатной крыши, в том числе его виды, а также как правильно рассчитать и сделать

Верхняя часть фасада здания между последним венцом и коньком крыши называется фронтоном. Он имеет особое значение, поскольку завершает фасадную часть строения и придаёт дому завершённый вид. Поэтому отделка фронтона требует пристального внимания, и для завершающих работ необходимо выбрать долговечный, прочный и красивый материал. В случае жилого мансардного помещения нужно подумать об утеплении фронтонов экологически чистым материалом, о врезке окон с отливами и внутренней отделке обитаемого помещения. Мы расскажем о том, как сделать фронтон двускатной крыши своими руками.

Виды фронтонов двускатной крыши с описанием и характеристикой

Форма фронтона закладывается на этапе проектирования и повторяет форму стропильной группы дома. Для двускатных крыш верхняя часть фасада ограничивается коньковой частью, стропилами и горизонтальным брусом затяжки. В зависимости от предпочтений хозяина фронтоны двускатных крыш бывают следующих видов:

1. Асимметричный или симметричный двускатный. Фронтон треугольной формы имеет большое распространение по причине простой и надёжной конструкции. Характерной особенностью этого элемента является постоянный на всём протяжении угол наклона, что существенно упрощает раскрой отделочных и утеплительных материалов.

   Симметричный фронтон двускатной крыши является наиболее популярным в загородном строительстве

2. Двускатный ломаный фронтон. Он отличается от предыдущего варианта переменным углом наклона стропил, но именно это позволяет обеспечить наибольший объём подкровельного жилого помещения. Такая крыша подвержена значительным ветровым нагрузкам, поэтому каркасы фронтонов должны придавать дополнительную жёсткость стропильной конструкции.

   Ломаный фронтон двускатной мансардной крыши позволяет максимально расширить жилое пространство

3. Ступенчатые фронтоны носят декоративный характер и являются более традиционными для западноевропейской части страны. Как правило, они строятся из того же материала, что и стены фасада. Фронтоны этого типа выступают за пределы кровли и нуждаются в отдельной защите от осадков и в герметизации стыка с кровлей.

   Декоративные элементы двускатной крыши со ступенчатым фронтоном придают зданию индивидуальный облик, но нуждаются в отдельной защите от воздействия окружающей среды

4. Трапециевидные фронтоны используются на зданиях с полувальмовой крышей и защищены от осадков фронтонными свесами. Эта конструкция отличается простой формой, но иногда в ней присутствуют элементы в виде окон и балконов, усложняющие каркас, отделку и утепление фронтонов.

   Трапециевидные фронтоны двускатной полувальмовой крыши защищены от осадков кровельными свесами

По очерёдности строительства фронтоны могут обустраиваться как продолжение стен дома или зашиваться после установки стропил, обрешётки и монтажа кровельного материала. Когда фронтон является продолжением стен здания, то он нуждается в отделке и утеплении только на стыке стен со стропильной системой, в районе фронтонного свеса кровли. В том случае если фронтон закрывается в последнюю очередь, сложность обшивки зависит от обитаемости чердачного помещения. Жилая мансарда требует ответственного подхода не только к отделочному материалу, но и к утеплению верхней части фасада. Между внешней и внутренней отделкой укладывается слой гидроизоляционной плёнки, утеплитель и пароизоляция, стоит также позаботиться об отводе конденсата, возникающего между диффузионной мембраной и отделочными материалами.

Важно обратить внимание на то, что врезка мансардных окон требует упрочнения стропильного каркаса, дополнительных мер по утеплению конструкции, а также монтажа отливов.

Как правильно рассчитать фронтон двускатной крыши

Для расчёта фронтона двускатной крыши требуется определить его вид и, если конструкция фасада и крыши не оговорена в проекте, отразить её на чертеже. Существует несколько способов прилегания фронтонов к кровле дома:

1. Обрез кровли находится на одном уровне с фронтоном, а стык закрывается герметизированной ветровой планкой. Достоинством такого решения является дешевизна и простота монтажа, а недостаток состоит в слабой защищённости фасада здания от осадков.
2. Кровля имеет вынос от стены фасада, который называется фронтонным свесом. Метод более затратный и трудоёмкий, но хорошо защищает фасад дома от влаги.
3. Фронтон выступает за границы кровли. Такой способ устройства является самым дорогим и носит больше декоративный характер. Конструкция требует защиты от осадков как самого фронтона, так и стыка с кровлей, при этом фасад остаётся слабозащищённым.

Способы стыкования фронтонов и кровли, а также необходимые для этого материалы регламентируются стандартом СО 002–02495342–2005 «Кровли зданий и сооружений. Проектирование и строительство», в частности, Приложением 9. На основе этих рекомендаций выбираются материалы и порядок выполнения работ. На расчёт фронтона оказывает влияние наличие мансардного помещения, которое требует дополнительных мер по утеплению, а также монтажу внешней и внутренней обшивки. Процедуру расчёта необходимо начинать с вычисления геометрических размеров фронтона, которые позволят узнать необходимое количество материала.

Высота фронтона двускатной крыши

Высота фронтона закладывается на этапе проектирования здания и основывается на выборе комфортного объёма мансардного этажа. На высоту скатной крыши влияет ветровая нагрузка, поэтому проектировщику нужно выбрать золотую середину между удобством проживания в подкровельном помещении и устойчивостью к ветровым воздействиям.

Высоту фронтона выбирают исходя из компромисса между наибольшим объёмом жилого пространства и устойчивостью к ветровым нагрузкам

В случае если нет проектных данных, используется ширина здания, а угол наклона ската подбирается экспериментальным путём с помощью маяка, мерного шнура с рулеткой и угломера. При этом составляется чертёж, с помощью которого можно вычислить высоту. Если известна ширина фасада и угол наклона скатной крыши, то высота фронтона вычисляется по формуле H = L ∙ tg α, где H − высота фронтона, L − половина ширины фасада здания, α − угол наклона ската.

При расчёте высоты фронтона из кирпича важно понимать, что на его верхнюю часть будет опираться коньковый прогон, поэтому во избежание погрешностей нужно учитывать это обстоятельство.

Как рассчитать площадь фронтона двускатной крыши

Площадь фронтона имеет большое значение для расчёта необходимого количества утеплительного и отделочного материала. Верхняя часть фасада, как правило, представляет собой треугольник. Если же она имеет более сложную форму, то её разбивают на несколько простых геометрических фигур.

1. Расчёт площади треугольного фронтона производится по формуле S = H ∙ L, где S − площадь фронтона, H − его высота, L − половина ширины здания.

   Если фронтон имеет треугольную форму, то его площадь равна произведению половины ширины здания на высоту до конька

2. Площадь фронтона ломаной двускатной крыши вычисляется путём суммирования площадей разных геометрических фигур, из которых он состоит − S = S₁ + S₂, где:
   • S₁ = (A + B) ∙ H₂/2 − площадь нижней части фронтона до перегиба стропил, которая имеет форму трапеции. Здесь A и B− основания трапеции, H₂ − её высота;
   • S₂ = (A ∙ H₁)/2 − площадь верхнего треугольника, образованного пологими стропилами и потолочным перекрытием. В этой формуле A − основание треугольника (ширина мансарды), H₁ − его высота (расстояние от верха мансарды до конька).

     В общем случае ломаная крыша может иметь несимметричные скаты, тогда её нужно разбивать на четыре фигуры − две трапеции и два треугольника − и применять указанные формулы к каждой из них

3. Площадь ступенчатого фронтона вычисляется как сумма площадей составляющих его прямоугольников, каждая из которых рассчитывается по формуле S = A ∙ B, где S − площадь прямоугольника, A и B − его стороны.
4. Площадь трапециевидного фронтона высчитывается по уже приводившейся выше формуле S = (A + B) / 2 ∙ H, где S − площадь фронтона, A и B − основания трапеции, H − её высота.

Важно помнить о том, что для получения истинной площади фронтонов нужно из полученного по приведённым формулам результата вычесть площадь окон, расположенных на фронтонных частях здания.

Расчёт материала на фронтон двускатной крыши

Порядок расчёта материала, необходимого для фронтона двускатной крыши, зависит от способа возведения фасада.

Если фронтон является продолжением стены, то дополнительный каркас и утепление отсутствуют. В качестве отделочного материала для отделки фронтонных свесов потребуются софиты (снизу) и ветровые планки (сбоку). Они рассчитываются следующим образом:

1. Площадь свеса вычисляется умножением размера выноса на длину скатов. Например, при выносе 30 см и общей длине скатов 9 м площадь будет равна 2,7 м².
2. Количество крепёжных скоб и декоративных уголков берётся из расчёта двойной длины скатов. В нашем примере она равна 18 м.
3. Количество ветровых планок зависит от размеров изделий, выпускаемых конкретным производителем, и рассчитывается по длине ската крыши с учётом нахлёста в 10 см. Так, при стандартной длине ветровой планки 1 м на отделку восьмиметрового фронтонного свеса понадобится 8 / 0,9 = 8,9 ≈ 9 планок (0,9 м − полезная длина каждой планки).

Если фронтон монтируется после окончания кровельных работ и его материал отличается от фасадной стены здания, то для его изготовления потребуется каркас для крепления отделочного материала и укладка слоя утеплителя. Из-за наличия фронтонного свеса на границе стены и фронтона часто монтируют козырёк, служащий для дополнительной защиты фасада дома от осадков.

До отделки фронтона, который монтируется как часть кровли, необходимо рассчитать и смонтировать каркас, а также подготовить к зашивке фронтонный свес

Расчёт материала для отделки фронтона производится следующим образом:

1. Изготовление каркаса. Каркас фронтона должен нести на себе вес отделки, утеплителя и окон, поэтому его прочно соединяют со стропильными ногами и последним венцом стены или с затяжкой. Брус каркасной конструкции должен иметь сечение 100Х50 мм. Расстояние между вертикальными стойками подбирают под ширину утеплителя, которая обычно составляет 600 мм. Шаг делают чуть меньше, чтобы плиты теплоизоляционного материала входили с ощутимым натягом. Например, на фронтон шириной 10 м при шаге 0,57 м понадобится 18 брусьев со средней длиной 2 м. Из стандартного шестиметрового пиломатериала можно изготовить три таких бруса, поэтому для каркаса потребуется 6 шестиметровых брусьев.

   Для создания каркаса фронтона требуется брус сечением 100х50 мм, который устанавливается с шагом чуть менее 600 мм

2. Изолирующие и отделочные материалы. Их количество вычисляют по известной площади фронтона, которую делят на площадь одного элемента:
   • размеры сайдинга, который является одним из наиболее популярных отделочных материалов, в длину составляют от 2 до 4 м, а в ширину − от 15 до 30 см, значит, максимальная площадь одной полосы составляет 1,2 м². При площади фронтона в 25 м² потребуется 25 / 1,2 = 20,8 ≈ 21 полоса 0,3Х4 м;
   • при необходимости стыковки кусков сайдинга используются Н-планки, а по краям фронтона − крепёжные J-планки длиной 3 м. При общей длине скатов 14 м Х 2 = 28 м их необходимо 28 / 3 = 9,3 ≈ 10 шт.;
   • количество гидроизолирующей мембраны можно подсчитать исходя из того, что погонный метр плёнки имеет полезную площадь 1,5 м². В рулоне обычно содержится 10 м такой плёнки, поэтому общая его площадь составляет 15 м². Таким образом, на фронтон в 25 м² понадобится 2 рулона;
   • количество бруса контробрешётки сечением 40Х50 мм принимают равным количеству каркасного бруса;
   • количество утеплителя и пароизоляционной плёнки определяется аналогично. Теплоизоляционный материал рассчитывается исходя из площади мата 1,2 х 0,6 = 0,72 м². Для рассматриваемого нами в качестве примера фронтона площадью 25 м² понадобится 25 / 0,72 = 34,7 ≈ 35 матов. Пароизоляционная плёнка рассчитывается по тому же принципу, что и гидроизоляционная мембрана.

     Количество необходимых паро-, гидро- и теплоизоляционных материалов рассчитывается исходя из общей площади фронтона

3. Отделочные материалы для карнизного свеса. Если свес обшивается софитами, то их количество следует рассчитывать исходя из размеров 3050 Х 305 мм и полезной площади 0,93 м². Например, при площади свеса 2,7 м² понадобится 2,7 / 0,93 = 2,9 ≈ 3 софитных планки.

Размеры утеплительных, отделочных материалов и изолирующих плёнок могут отличаться у разных производителей, поэтому для точного расчёта необходимо выяснять истинные параметры продукции у поставщика. Для вентиляции фронтона и свесов между гидроизоляционной плёнкой и отделочным материалом необходимо оставлять пазухи для свободной циркуляции воздуха с использованием сетки внизу и перфорированных софитов или других материалов наверху.

Очень важно обеспечить отток конденсирующейся влаги из пространства между мембраной и отделочным материалом, особенно это касается металлических деталей отделки.

Видео: каркас фронтона

Виды отделочных материалов для фронтона

Отделать фронтон можно разными способами. Например, можно расположить отделочный материал вертикально или горизонтально, использовать оттенки, повторяющие цвет и структуру стен, или построить отделку фронтона на контрасте с основным дизайном дома. Облицовку фасада можно выполнить из:

• деревянных материалов − вагонки, доски, стружечной плиты или блок-хауса, имитирующего внешний вид бревна. Облицовка деревом обеспечивает традиционные преимущества в виде простоты монтажа, экологичности и прекрасного внешнего вида. Но со временем древесный материал может подвергается короблению, если он был недостаточно просушен перед применением. Поэтому покупать пиломатериалы следует только у проверенных поставщиков, обеспечивающих гарантированное качество продукции. Кроме того, дерево нуждается в обработке противопожарными и антисептическими составами, существенно повышающими срок службы материала;

  Обшивка фронтона блок-хаусом придаёт ему внешний вид, стилизованный под бревно

• пластиковых панелей, имитирующих кирпич или камень, а также вагонки и сайдинга. Пластиковые облицовочные материалы не гниют, не коробятся и не подвержены воздействию ультрафиолетовых лучей. Сайдинг окрашивается в различные цвета, что придаёт фронтонам привлекательный вид, кроме того, широкий ассортимент крепёжной фурнитуры позволяет смонтировать его быстро и качественно. Недостатком пластика является невозможность монтажа и демонтажа в условиях низких температур;

  Пластиковая обшивка не подвержена температурным деформациям и не меняет цвет на солнце

• металлическими материалами, такими как цветной профнастил, металлочерепица и сайдинг из тонкого стального листа. Срок службы подобных изделий ряда производителей достигает пятидесяти лет, поскольку качество оцинковки и полимерной покраски гарантированно предохраняет листы от коррозии. Раскрой материала можно производить ножницами по металлу или болгаркой, но место реза нужно обрабатывать специальной краской, поскольку абразивный диск нарушает целостность защитного покрытия. Недостатком металлических листовых материалов являет то, что на их поверхности скапливается конденсат, поэтому применение диффузионной мембраны является обязательным. Для отвода конденсата необходимо предусмотреть наличие вентиляционного зазора между отделочным материалом и каркасом фронтона.

  Облицовка фронтона окрашенным профнастилом является неплохим бюджетным вариантом отделки хозяйственной постройки или гаража

Комфортные условия в жилом подкровельном пространстве во многом зависят от выбора способа утепления, которое может быть внешним и производится одновременно с утеплением стен дома, и внутренним на уже собранном фронтоне. В качестве внешнего утеплителя выбирают непрессованный пенополистирол с последующей штукатуркой и окраской поверхности стен здания.

Внутреннее утепление фронтона производится стекловатой, базальтовой ватой или экструдированным пенополистиролом.

Внутреннее утепление фронтона чаще всего производится минеральной ватой с применением гидроизоляционной мембраны и пароизоляционной плёнки

Теплоизолирующие свойства этих материалов находятся на высоком уровне и рассчитываются на основе технических характеристик, указанных в сопроводительных документах поставщика. Стандартные размеры утеплителей равны 1200Х600Х50 мм, но в ассортименте присутствуют и маты двойной толщины, и плиты длиной 1200 и 1500 мм, поэтому выбирать нужно размеры, удобные для монтажа в каждом конкретном случае. Следует обратить внимание на коэффициент теплопроводности, объёмный вес, водопоглощение и экологичность утеплителя. По приведённой таблице можно оценить свойства утеплителя в различном исполнении при классе горючести НГ.

Таблица: свойства утеплителя в разных видах исполнения

Вспененный пенополистирол, применяемый при внешнем утеплении стен, обладает высокой горючестью, потому что в порах теплоизолятора находится воздух, а температура воспламенения материала довольно низкая. Поэтому при монтаже нельзя работать вблизи открытого огня, а затем нужно оштукатурить и окрасить стены здания.

Как построить фронтон двускатной крыши

Обустройство фронтона следует начинать после расчётов и подготовки необходимого количества строительных материалов. Вначале сооружается каркас, опорой которому служат стропильные ноги и затяжка. Следует обратить внимание на прочность конструкции, поэтому места врезки окон нужно усиливать дополнительными элементами. После установки окон на каркасе крепят гидроизолирующую мембрану, контробрешётку и отделочный материал. Затем подшивается карнизный свес и монтируются декоративные уголки и ветровые планки.

Монтаж утеплителя проще производить со стороны чердака, потому что оттуда лучше видны контуры утепляемого помещения и стыки фронтонов с кровлей. Такой порядок работ позволяет минимизировать наличие мостиков холода между внешней средой и мансардным помещением. Заключительным этапом является монтаж пароизоляционной плёнки и внутренней обшивки фронтона.

Утеплительный материал необходимо закладывать в ячейки каркаса с ощутимым натягом, чтобы исключить образование зазоров между ним и стойками

Сделать фронтон двускатной крыши можно самостоятельно, важно соблюдать строгую последовательность операций и в сложных случаях следовать рекомендациям специалистов.

Фронтон двускатной крыши своими руками

Для самостоятельного монтажа фронтона двускатной крыши требуются строительные навыки, исправный инструмент и последовательное выполнение технологического цикла. Для начала необходимо смонтировать надёжные леса, подготовить материалы и крепёжные элементы. Деревянные детали нужно заранее обработать антисептическими составами и просушить. В процессе работ понадобятся следующие инструменты:

• угольник, карандаш, строительный уровень и рулетка;
• шаблоны для распиловки материала под нужными углами;
• скобозабивной пистолет для крепления плёнок;
• электроудлинители;
• дрель, шуруповёрт и электропила;
• набор свёрл и бит.

После подготовительного процесса производится сборка лесов и настилов на высоте, обеспечивающей удобный доступ к месту работ. Затем производится монтаж в следующей последовательности:

1. Собирается каркас фронтона, его элементы выставляются по уровню и надёжно крепятся к затяжке, стропилам и между собой. Места врезки окон дополнительно усиливаются во избежание дальнейшего перекоса. При креплении отдельных элементов для прочности используются металлические уголки.

   При монтаже каркаса оконные проёмы усиливаются дополнительными стойками

2. По уровню устанавливаются окна, каркас закрывается гидроизоляционной мембраной.
3. На каркас крепится контробрешётка, обеспечивающая вентиляционный зазор, с шагом от 400 до 600 мм, если иного не требует выбранный отделочный материал. По периметру окон крепятся дополнительные бруски для монтажа J-планок и декоративных уголков.

   После зашивки гидроизоляционной плёнки монтируется контробрешётка, обеспечивающая необходимый вентиляционный зазор

4. Устанавливаются крепёжные элементы, материал раскраивается по шаблонам и фронтон обшивается снизу вверх с фиксацией отделочного материала в H и J- планках, в замках предыдущих полос и в брусках контробрешётки.
5. Обшивается фронтонный свес, монтируется декоративный уголок и ветровые планки. Для вентиляции фронтонного свеса часто используются подходящие по цвету софиты с доборными элементами и крепежом.

   После монтажа облицовочного материала на свесы устанавливаются планки для крепления софитов

6. Производится утепление фронтона. Слой минеральной ваты плотно помещается между брусьями каркаса, в случае необходимости утеплитель фиксируется натянутой проволокой. С особой тщательностью следует утеплять стыки со стропилами, затяжкой и областью фронтонного свеса, потому что именно в этих местах возможно возникновение мостиков холода. Чтобы избавиться от этого явления, можно применить монтажную пену для устранения щелей или уложить дополнительный слой утеплителя.
7. Крепится пароизоляционная плёнка с помощью скобозабивного пистолета шероховатой или фольгированной стороной внутрь помещения. Если стыкуется несколько кусков плёнки, то нахлёст должен быть от 10 до 20 см. На заключительном этапе монтируется внутренняя отделка фронтонной части жилого пространства.

   Утеплитель фиксируется струной, а затем крепится парозащитная плёнка и отделочный материал жилой части фронтона

Важно соблюдать последовательность монтажных операций, тогда правильно смонтированный и утеплённый фронтон прослужит не менее тридцати лет без какой-либо нужды в ремонте.

Видео: монтаж сайдинга и ветровой планки на фронтон

Отзывы специалистов, занимающихся монтажом и обшивкой фронтонов

Мы рассмотрели виды фронтонов двускатной крыши, способы расчёта геометрических параметров и количества материала для обшивки и утепления мансардного помещения. Для тех, кто собирается строить дом своими руками, в статье приведена последовательность сборки фронтона, а также отзывы людей, уже имеющих опыт подобной работы. Удачи вам при завершении отделки дома.

Как сделать фронтон двухскатной крыши

Как сделать фронтон двухскатной крыши – правила расчета и сооружения конструкции

Любая кровельная конструкция, помимо выполнения своих функциональных обязанностей, должна еще и придавать зданию законченный вид. Чтобы реализовать желаемые архитектурные замыслы, нужно с большим вниманием подходить к обустройству каждого элемента конструкции – от стропильной системы до кровельного покрытия. Одним из таких элементов является фронтон двухскатной крыши, о котором и пойдет речь в данной статье.

Назначение

Фронтон крыши – это часть стены, которая располагается между кровельными скатами и карнизом. Термин «фронтон» может иметь разное значение – например, в отдельных источниках под этим термином скрывается участок стены, расположенный под скатами и выкладываемый вместе с основной стеной. В деревянных домах этот же участок конструкции называется «щипцовой стеной».

Впрочем, на сегодняшний день под фронтоном подразумевается любое перекрытие, выстроенное на уровне чердака с использованием любых материалов. В случае с двухскатными крышами фронтоны обычно имеют треугольную или пятиугольную форму.

Фронтон необходим для решения целого ряда задач, среди которых:

1. Защита подкровельного пространства от проникновения ветра и атмосферных осадков. Этот пункт очень важен, поскольку защита от внешних факторов требуется не только самой кровле, но и всему зданию.
2. Сохранение тепла. Под двухскатной кровлей нередко обустраивается жилая мансарда, для комфортного пребывания в которой обязательно требуется качественное утепление. Впрочем, даже нежилой чердак необходимо защищать от холодов – фронтоны без утепления на порядок снижают энергосберегающие свойства всей крыши.
3. Повышение жесткости крыши. Стропильная система двухскатной крыши фронтоном разгружается – он принимает на себя часть нагрузки. Грамотно установленные фронтоны увеличат жесткость кровли и повысят ее устойчивость к ветровым нагрузкам.
4. Повышение визуальных характеристик. Для обшивки фронтонов можно использовать самые разные материалы, способные придать конструкции декоративные свойства. Учитывая заметность фронтонов, о возможности украшения дома без особых затрат нужно знать и помнить.

Традиционно фронтоны двухскатной крыши выполняются в форме треугольника или пятиугольника, но существуют и другие варианты:

1. Килевидные. Данный вид визуально повторяет киль корабля. На сегодняшний день такие фронтоны можно встретить разве что в реконструкциях или очень старых зданиях.
2. Полукруглые. Как следует из названия, полукруглые фронтоны имеют форму половины круга. В современном строительстве такие элементы практически не используются из-за сложности возведения.
3. Трапециевидные. Такие фронтоны выполняются в форме трапеции, направленной длинной стороной вниз. При помощи этой схемы обустраиваются полувальмовые крыши.
4. Треугольные. Фронтоны треугольной формы являются наиболее популярными и используются практически повсеместно при монтаже двухскатных крыш.
5. Самцовые. Такая схема фронтонов может использоваться при строительстве деревянных домов. Конструктивно самцовые фронтоны представляют собой выложенное из бревен продолжение щипцовой стены.
6. Прерванные. Своим названием прерванные фронтоны обязаны небольшим прерываниям, формирующим оконные проемы.
7. Лучковые. Фронтоны данного типа очень похожи на полукруглые, но с гораздо меньшим изгибом, напоминающим форму натянутого лука.
8. Ступенчатые. Края таких фронтонов выглядят как лестницы со ступеньками. Кровельное покрытие в данном случае укладывается без фронтальных свесов.

Перед тем, как сделать фронтон из блоков, кирпичей или дерева, необходимо выбрать подходящую форму конструкции.

Как рассчитать и сделать фронтоны

Чтобы фронтоны могли выполнять все возложенные на них обязанности, необходимо перед обустройством провести ряд расчетов. Проведение расчетов направлено на соблюдение необходимых параметров кровли и определение количества необходимых материалов (подробнее: «Как выполнить расчет фронтона – как можно рассчитать площадь»).

В первую очередь нужно определить высоту фронтона. Проще всего это сделать в том случае, если кровельная конструкция уже смонтирована – высота фронтона будет равняться высоте конька.

Перед тем, как рассчитать фронтон двухскатной крыши, если она еще не собрана, нужно определиться с назначением чердачного помещения:

• Нежилое подкровельное пространство вполне может иметь высоту менее 1 метра;
• Минимальная высота фронтона мансарды должна составлять 1,5 метра;
• Чтобы чердачное помещение было жилым и достаточно комфортным, его высоту необходимо увеличить до 2-2,5 м.

Обустройство фронтонов может выполняться по одной из двух технологий, выбор которой зависит от последовательности проведения строительных работ:

1. Сначала фронтоны, потом крыша. Если кровельная конструкция еще не установлена, то фронтонами можно заняться до монтажа остальных элементов. Такая технология существенно упрощает работу, потому что скатов, обычно ограничивающих рабочее пространство, пока нет. Используя эту технологию, необходимо установить по центру стены мачту, определяющую высоту фронтона. От верхнего края мачты к углам здания протягивается веревка, определяющая геометрию фронтона.
2. Сначала крыша, потом фронтоны. В случае с установленной заранее кровлей монтировать фронтоны получится только изнутри чердака. Конечно, это не так удобно, как в предыдущем случае, зато геометрия кровли уже сформирована, поэтому нарушить ее не удастся.

Монтаж фронтона двухскатной крыши

Перед тем, как сделать фронтон двухскатной крыши, нужно изучить технологию монтажа, которая напрямую зависит от выбранного материала. Как правило, фронтоны изготавливаются из дерева или кирпича, поэтому, выбрав подходящий материал, нужно изучить соответствующий алгоритм.

Крыша с кирпичным фронтоном обустраивается довольно просто. Чаще всего кирпичи выкладываются в полкирпича с использованием густого цементного раствора. Для подгонки кирпичей может использоваться пила или болгарка. Для одного квадратного метра фронтона требуется около 40 кирпичей с учетом подрезок. Учитывая то, что нагрузку на фундамент желательно снижать, предпочтение стоит отдать пустотелому кирпичу. Читайте также: «Как сделать кладку фронтона из кирпича – руководство для двухскатной крыши».

Монтаж деревянных фронтонов тоже не отличается сложностью. Первым делом создается каркас, который впоследствии обшивается 30-мм досками. Впрочем, вместо досок можно использовать влагостойкую фанеру – она несколько проще в обработке, но отличается меньшим запасом прочности. Чтобы улучшить декоративные свойства деревянного фронтона, его стоит закрыть сайдингом или вагонкой.

Утепление фронтона

Фронтон крыши из кирпича или дерева стоит утеплять в любом случае, даже если чердак не будет использоваться в качестве жилого помещения. Утепление позволяет сохранять тепло и снижает тепловые потери. Для утепления лучше всего подойдет базальтовая вата, но при необходимости можно использовать и обычный пенопласт.

Монтаж утепления достаточно прост: сначала нужно создать каркас из досок, ширина которых совпадает с толщиной утеплителя, установить теплоизоляционные панели, потом обшить внешнюю часть фронтона сайдингом в сочетании с пароизоляционной мембраной, а после этого закрыть внутреннюю часть стены досками. С внешней стороны можно сделать фронтон из профнастила, который прекрасно смотрится.

При монтаже нужно помнить о необходимости небольшого вентиляционного зазора между внутренней обшивкой и утеплителем. Деревянные элементы конструкции перед установкой необходимо обработать средствами биологической и пожарной защиты.

Заключение

Фронтон крыши – это один из элементов кровельной конструкции, влияющий на ее эффективность. Правильно обустроенная крыша с двумя фронтонами будет иметь законченный вид и снизит теплопотери, тем самым обеспечив комфорт в доме.

Варианты устройства фронтонов двухскатных крыш

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Хорошо спроектированная и построенная крыша становится не только надежной защитой каркасного дома, но и его украшением. Здесь каждая деталь имеет огромное значение, будь то фронтон, облицовка или декоративные элементы. Казалось бы, при умелых действиях обычная конструкция способна превратиться в шедевр строительного искусства, но перед тем как сделать фронтоны двухскатных крыш застройщики тщательно продумывают каждую мелочь монтажного процесса, предлагаем и вам ознакомиться с азами этого искусства.

Функции фронтона

Фронтоном называют верхнюю часть стены, которая по сторонам ограничивается скатами, а снизу – карнизом. Двухскатная кровля в большинстве случаев выполняется в форме треугольника или пятиугольника. Также можно встретить и другое описание фронтона: подскатная часть стены, которая имеет сплошную кладку с несущей конструкцией. Что касается деревянного или каркасного дома, то этот элемент чаще называют щипцовой стеной, хотя оба термина означают одно и то же и относятся ко всем участкам чердачного перекрытия, созданного из кирпичной кладки, древесины или блочного материала.

На фронтон возложено несколько миссий одновременно, и он с ними отлично справляется:

• защищает мансардное помещение от осадков и негативных атмосферных явлений. Он не позволяет влаге воздействовать на деревянные элементы конструкции, ведь при повышенной влажности они быстро приходят в негодность, да и о комфорте в доме можно забыть;
• поддерживает оптимальный температурный режим. Для двухскатной кровли каркасного сооружения характерно обустройство мансарды, которую обязательно нужно утеплять. Даже если вы не планируете ее использовать под жилое помещение, зашить фронтон необходимо, иначе отопительная система будет вынуждена работать с нагрузкой, что отразится в счетах за использованное топливо;
• добавляет кровле необходимой жесткости. Он обеспечивает стропила дополнительной опорой, частично беря нагрузку на себя, что делает крышу надежной и устойчивой. Без такой детали не обойтись в ветреных регионах;
• придает эффектный внешний вид постройке. Благодаря декоративным элементам фронтона удается полностью преобразить облик даже самого ветхого каркасного дома, при этом не потратив огромную сумму.

Архитектурные формы

Большинству из нас более привычны треугольные или пятиугольные фронтоны, однако это далеко не все формы, присущи подкровельной части стены. Архитекторы также создают конструкции следующего вида:

• килевидные. Созданные по подобию киля корабля. Не смотря на всю красоту и изящество, они практически не используются в современном строительстве, а относятся к старинному зодчеству и кое-где еще сохранились до наших времен;
• полукруглые. Эти фронтоны также практически не встречаются в современном строительстве, так как их монтаж очень сложен;
• трапециевидные. Как становится понятно из названия, по форме напоминают трапецию, устанавливаются при строительстве полувальмовых кровель;
• треугольные. Наиболее распространенные фронтоны. В случае с симметричной кровлей они будут равносторонними;
• прерванные. Карниз таких участков стены прерывается оконным проемом;
• лучковые. По форме напоминают полуовал натянутого лука. Если крутизну изгиба увеличить, то они становятся полукруглыми;
• ступенчатые. По бокам у таких фронтонов выполнены ступени, а монтаж кровли здесь происходит без устройства фронтальных свесов.

Как сделать фронтон

В любой конструкции крыши — двухскатной, ломаной, вальмовой, независимо от способа постройки и оформления, всегда имеются, как минимум, два фронтона вертикальных стен, ограничивающих объем под кровельными скатами. С помощью фронтонных стен подкрышное пространство превращается в закрытый чердак или жилое помещение мансарды. От грамотного устройства фронтона крыши во многом зависит внешний вид здания, прочность несущей системы крыши и ее способность сберегать тепло. Поэтому вопрос о том, как сделать фронтон, ливневую систему и защитные козырьки, необходимо закладывать в проект одновременно с выбором схемы стен и каркаса крыши.

Варианты оформления крыши с фронтонами

Существует немало способов выполнить обустройство и декоративную отделку фронтонной плоскости. Понятно, что конкретное конструктивное решение во многом зависит от того, как хозяева предполагают использовать подкрышное или мансардное пространство, но при этом приходится принимать во внимание, из каких материалов планируется строительство коробки здания и крыши. Чаще всего фронтонную стену отделывают в виде:

• Сборного каркаса из деревянных реек, ЦСП или ОСБ плит с укладкой слоя теплоизоляции и наружной отделкой сайдингом или вагонкой, обрезной доской;
• Кладки из красного кирпича или газобетона с последующей отделкой поверхности цементно-песчаной штукатуркой;
• Укладкой бруса или бревна в виде продолжения вертикальной части несущих стен бревенчатого дома.

Очень эффектно выглядит здание с крышей на 4 двухскатные секции. В этом случае четыре треугольника или трапеции фронтонов крыши деревянного дома становятся неотъемлемой частью фасада, поэтому для кирпичного и деревянного дома конструкция подгоняется так, чтобы визуально кладка воспринималась, как одно целое.

Как сделать фронтон крыши

На сегодня в строительстве малоэтажных зданий существует три основных подхода к тому, как правильно следует строить фронтон дома. Основное различие состоит в способе возведения и привязки вертикальных фронтонных стен к каркасу и стропилам кровли:

1. Для небольших одноэтажных зданий зачастую фронтонные части изготавливают одновременно со стропильными сборками, по одному шаблону, что обеспечивает высокую точность всей конструкции. При этом монтируется двухскатная крыша, начиная с установки фронтонов, коньковой балки, и только потом выставляются стропильные пары и подкосы, обрешетка. Таким образом, проще собрать двускатную крышу баньки или загородного дома;
2. Для построек с увеличенными размерами кровельных скатов фронтоны крыши обустраиваются и зашиваются доской уже после того, как стропила, обрешетка и все силовые элементы каркаса установлены. Чем сложнее конструкция крыши, тем позже изготавливаются фронтонные части;
3. Кирпичные здания могут строиться по объединенной схеме. Если плоскость фронтона крыши предполагается закрывать кирпичной или газобетонной кладкой, ее возводят до обустройства стропильной системы.

Самый простой способ собрать конструкцию фронтона – сделать каркасную конструкцию обрешетки из деревянных планок или бруса, уложить утеплитель, слой гидроизоляции и зашить поверхность пластиковым сайдингом или вагонкой. Схема закладки утеплителя на фронтон дома во многом схожа с утеплением крыши.

Как сделать карниз на фронтоне

Сама конструкция обрешетки достаточно проста, главное — чтобы построенный фронтон не вылезал за свес крыши, и плоскость была точно выровнена по вертикальному отвесу. Сборка каркаса начинается с определения положения плоскости набивки вагонки или сайдинга по стропилам и мауэрлату. В верхней части между стропильными балками набивается горизонтальная планка – распорка, к которой крепится верхняя часть дверной лутки или оконной рамы, в зависимости от устройства фронтона. Далее – очередь за обустройством козырька.

Зачем нужен козырек на фронтоне

Устройство козырька или дополнительного карниза является жизненно важной необходимостью. И дело даже не в том, что в непогоду козырек способен защитить большую часть стены первого этажа от воды. Правильно сделанный козырек эффективно защищает, прежде всего, цокольную часть и фундамент здания от стекающей с крыши дождевой и конденсационной влаги.

Длинные свесы двухскатной крыши совместно с водосточными желобами и трубами способны даже в сильный дождь отводить воду за пределы бетонной ленты отмостки. Для защиты от дождя боковых стен небольшого вылета скатов крыши будет явно недостаточно, а если вдобавок фронтоны здания заложены тяжелой кирпичной кладкой, незащищенный и перегруженный фундамент может быстро просесть в грунт.

Как сделать козырек своими руками

Для обеспечения нормальной полноценной защиты от воды необходимо сделать козырек с шириной вылета ската не менее 60 см. Если интенсивность и преимущественное направление ветра позволяет, можно сделать и больше — до 80 см, все зависит от количества дождя и здравого смысла. Желательно, чтобы конструкция козырька не особо бросалась в глаза и не портила внешний вид здания. Для больших площадей скатов крыши, возможно, делать консольную конструкцию козырька нет смысла, более рациональным будет сделать навес с выносными опорами. Чаще всего ширину козырька стараются сделать не менее ширины ленты отмостки фундамента.

Проще всего сделать козырек на деревянных миниатюрных стропильных опорах, по конструкции напоминающих кобылки. Сделать и закрепить несущую конструкцию козырька потребуется до момента закрытия фронтона обрешеткой и сайдингом.

Опоры для козырька можно сделать из деревянного бруса по представленной на рисунке схеме. Каждая такая мини-стропильная балка представляет собой У-образную конструкцию, с подкосом, опирающимся в вырезанный в стене паз. Если нет возможности резать паз, опору подкоса можно сделать выносной, с креплением на стену через стальной уголок и анкерный болт. Верхний край балки крепится гвоздями на бревно или доску мауэрлата.

Необходимо сделать конструкцию козырька достаточно жесткой и легкой. Для этого на стропильные мини- опоры требуется нашить три- четыре бруска обрешетки. В идеале можно сделать козырек со сплошной зашивкой ската вагонкой или рейкой. В этом случае скат можно сделать из остатков мягкого кровельного материала, зашить металлочерепицей или шифером.

После укладки настила необходимо сделать защиту зоны примыкания кровельного материала козырька к стене. Проще всего заделать стык между металлом и материалом стены герметиком или наклеить ленту из рубероида. Поверх герметичного слоя нужно сделать и пришить узкую полоску карниза из металла.

Завершающие операции

На завершающем этапе потребуется зашить фронтонную плоскость вагонкой или пластиковыми панелями. Специалисты рекомендуют сделать облицовку стены шипованной доской или сайдингом, расположенными горизонтально. При этом шип на наружной поверхности должен «смотреть» вниз, в противном случае влага будет легко затекать в стыки.

Для кирпичных или каркасных зданий проще всего сделать козырек на консольной конструкции из металлопрофиля. Высоту вертикальных стоек необходимо сделать так, чтобы угол наклона ската козырька составил не менее 10-12 о . Верхнюю часть конструкции можно закрепить на мауэрлате, нижнюю опору заделать в паз, вырезанный в кирпичной стене.

Если фронтон полностью выложен из кирпича, в этом случае для крепления верхней части рамы в кирпичной стене необходимо сделать нишу глубиной 1,5- 2 см. Верхняя опора конструкции козырька будет закреплена в нише и закрыта декоративным накладным листом. Стык заделывается герметиком. Нижние опоры рамы козырька укладывают в вырезанные пазы и фиксируют анкерными креплениями.

Заключение

Эффективность работы козырька определяет, прежде всего, его конструкция и правильное крепление на стене фронтона. Если местность и насаждения вокруг здания исключают сильные порывы ветра, козырек можно сделать весьма скромных размеров, но при условии, что отмостка фундамента оборудована эффективной системой водоотвода. Такой вариант конструкции способен работать не хуже полноразмерной схемы.

Возведение фронтона двускатной крыши и его отделка

Фронтон является окончанием двухскатной крыши и продолжением верхней части фасада дома. Он находится между двух скатов на карнизе или боках. Традиционная форма фронтона — треугольник. Но существует множество других видов конструкций, например, трапециевидные или овальные. На фото можно увидеть разнообразие форм, и как с помощью них преображаются постройки.

Выполнение расчета и существующие способы возведения

Перед началом возведения своими руками фронтона надо сделать правильный расчет. Он поможет выдержать пропорции и геометрическую форму крыши, а также подсчитать требуемое количество строительных материалов. Конечно, если двухскатная крыша уже смонтирована, то форма фронтона определена крайними стропилами, а высота будет ограничена коньком.
При отсутствии стропильной системы расчет начинают с самого начала:

• Чтобы правильно разметить геометрию крыши, вначале определяются с продолжительностью фронтона. Устройство нежилых чердаков может иметь высоту 0,7–1 м.
• При возведении своими руками теплой мансарды, высоту фронтонной стены надо сделать 1,4–1,5 м. Внутри такого помещения можно установить мебель первой необходимости, например, стулья, кровать, стол с телевизором и т. д.
• Оптимальные размеры фронтонных стен достигаются установкой конька на высоте 2–2,5 м. Такое устройство позволяет все пространство под крышей сделать жилым. Строительство высоких конструкций требует учета пропорции дома, а также прочности самих фронтонных стен.

Способ возведения фронтона зависит от порядка производимых работ:

• На готовой коробке здания без крыши можно сделать первым фронтон. Преимущество такого способа состоит в том, что скаты не мешают строительству. Возводить своими руками начинают с установки стойки по центру щипцовой стены. Ее длина определяет высоту конька. От верхушки стойки в обе стороны натягивают шнур к углам коробки здания, обозначая границы конструкции.
• Для строительства фронтона своими руками после возведения крыши потребуется стену выкладывать изнутри чердака. Здесь придется столкнуться с неудобством монтажа непосредственно у скатов. Однако большой плюс заключается в уже сформированной форме крыши. Геометрию невозможно уже деформировать, остается только зашить просвет.

При строительстве двухскатной крыши, каждый выбирает для себя более удобный способ возведения.

Очередность работ при возведении двухскатной крыши с фронтонами

Когда стены, то есть коробка здания, полностью готовы, приступают к монтажу деревянных элементов перекрытия и стропильной системы.
Порядок производимых своими руками работ следующий:

• Первыми укладывают балки перекрытия. Для нежилого чердака подойдет обрезная доска. Если решено сделать жилую мансарду, лучше отдать предпочтение брусу. Балки укладывают на закрепленный по периметру стен мауэрлат. Шаг между ними определяют расчетами, хотя обычно выдерживают расстояние 600 мм.
• Кроме шага, надо выдержать выступ балок от стен примерно 400 мм. Такое устройство конструкции обеспечит защиту фасада дома от осадков.
• Вдоль всей коробки сверху балок укладывают обрезную доску. Для мансарды они будут основанием под стойки. Все соединения деревянных элементов делают гвоздями или саморезами с металлическими монтажными пластинами.
• К доскам зубчатыми пластинами фиксируют стойки. Их шаг зависит от расчетов и может быть от 40 до 100 см. Сверху стоек делают обвязку доской. Для удобства часть конструкции лучше собрать на земле, а потом закрепить ее на свое место.

Перекрытие готово, дальнейшие работы предусматривают монтаж стропил:

• Верхняя часть стропильной системы образует конек и определяет высоту фронтона. Поэтому для верхней обвязки надо подготовить обрезную доску. Перед креплением их надо ставить на ребро.
• Чтобы стропильные ноги плотно соединялись с балками, их нижнюю часть отрезают под углом. Изготовить своими руками такое устройство можно из доски шириной 100 мм. Ее ребром прикладывают к балке, отмечая линию распила. Ножовкой отпиливают по разметке лишнюю часть, получив, таким образом, скошенную заготовку — подпятник. Подобные подпятники надо сделать на каждую стропильную ногу.
• Установку стропил выполняют в лапу. То есть, на балках выпиливают пазы, в которые должны плотно войти ноги стропил. Возле угла из куска доски прибивают накладную, служащую укреплением конструкции.
• Сверху стропил крепят ригеля. Они образуют потолок мансарды. Прочность соединениям придают установленные зубчатые пластины.

После установки своими руками всех элементов, уровнем проверяют вертикальность стропил, уделяя особое внимание крайним конструкциям, образующим фронтон. Только потом все узлы капитально скрепляют.

Финал строительных работ

Завершающий этап возведения крыши предусматривает монтаж подкосов. Их делают из деревянных досок для усиления всей конструкции. Подкосами соединяют стропильные ноги со стойками, причем угол установки определяют индивидуально на месте.
Последней прибивают обрешетку. Ее устройство зависит от кровельного материала, используемого для покрытия крыши.

Обшивка фронтонного проема

Возведение фронтонных стен выполняют разными материалами, главное, чтобы они оказывали как можно меньшее давление на несущие стены. Обычно используют пустотелый кирпич, пеноблок, доски или любой листовой материал. Чтобы обшивка гармонично сочеталась с домом, как показано на фото, ее лучше сделать из того материала, что применяли для облицовки фасада.

Зашивка фронтона деревянного дома

Фронтонный проем деревянного дома зашивают сайдингом, профнастилом, деревянными досками или любым другим подобным материалом.
Рассчитывают расход материала по таким формулам:

• для треугольной формы расчет производят умножением высоты на половину ширины основания;
• сложную форму разделяют на правильные геометрические фигуры, например, квадрат или треугольник, и рассчитывают их площадь.

Доски прибивают гвоздями к торцевой стене. Если обшивка делается сайдингом или другим подобным материалом, для них изготовляют обрешетку с учетом укладки утеплителя.

Зашивка кирпичом

В домах с кирпичными стенами фронтонный проем закладывают аналогичным материалом, только кладку делают не двухрядную, а одним рядом. На примыкании каждого ряда к скату крыши углы кирпича стесывают, чтобы уменьшить зазор. Если стену возводят до установки стропил, то под нее делают контур из шнура, который постепенно закладывают кирпичом.

Облицовка и утепление фронтона

Рассчитывая облицовочный материал для фасада дома, надо сделать определенный запас. Но перед его монтажом фасадный проем надо утеплить. Если мансарда будет обустроена под жилое помещение, теплоизоляцию надо отделить гидро — и пароизоляцией. Все эти работы выполняют одновременно с укладкой подкровельного пирога. Кирпичную стену можно утеплить снаружи пенопластом под штукатурку, чтобы не забирать внутреннее полезное пространство.
По окончании всех работ остается обустроить свес, сделав его подшивку своими руками со стороны фронтона.
Как обшить фронтон, можно посмотреть в следующем видео.

подсчет площади, устройство, обшивка и виды, плюсы и минусы

Содержание статьи:

Обустройство кровли включает несколько этапов. Одним из ответственных конструктивных элементов является фронтон крыши. Работы можно делать самостоятельно или поручить специализированной организации. В любом случае важно изучить последовательность выполнения технологических операций и выбрать подходящий строительный материал.

Описание и функции фронтонов

Отделка фронтона возможна любыми декоративно-защитными материалами

Согласно словарю строительных терминов, фронтоном (фронтисписом) называется завершение фасада (торца) здания, ограниченное сверху и с боков скатами крыши, а снизу карнизом. Используется для обустройства односкатных, двухскатных и ломаных видов кровли.

При отсутствии карниза фронтон делают единым с передней стеной дома.

Строительная конструкция выполняет несколько важных функций:

• чистовая отделка фронтона украшает внешний вид постройки, выполняя декоративные функции, придаёт цельность архитектурной форме;
• защищает чердак от осадков и заметания снегом;
• препятствует задуванию ветра, заносу мусора и пыли;
• усиливает каркас крыши;
• снижает теплопотери через перекрытия верхних этажей;
• позволяет обустроить на мансардном этаже или чердаке дополнительные жилые или подсобные помещения.

Для обустройства жилых и подсобных помещений строительный элемент утепляют.

Разновидности фронтисписов

Классификацию фронтонов проводят по нескольким признакам:

• геометрической форме;
• способу постройки в зависимости от стропильной системы;
• материалу изготовления;
• вариантам отделки.

Проект фронтона разрабатывают заранее, так как эта часть постройки влияет на общую массу дома, которую учитывают при обустройстве фундамента. Последовательность работ при обустройстве крыши также зависит от выбранного варианта конструкции.

Формы фронтонов

Мансардный тип фронтона

Архитекторы и дизайнеры выделяют несколько вариантов геометрической формы фронтонов:

• Треугольный — наиболее распространённый тип в частном строительстве. Имеет форму равнобедренного треугольника, где равные стороны ограничены скатами крыши. Для защиты стены от осадков часто строится со свесами.
• Трапециевидный вариант пригоден для ломанной крыши, где угол наклона скатов меняется. Получил распространение в частных домах, так как позволяет с меньшими затратами обустроить мансардный этаж с достаточной высотой комнат.
• Полукруглый, верхняя часть имеет форму дуги окружности. Предполагает обустройство кровли сложной искривлённой формы, что резко удорожает строительство.
• Лучковый — разновидность полукруглого, но с меньшей высотой, напоминает по форме лук с тетивой.

Редко используют в массовом строительстве фронтоны:

• ступенчатые;
• килевидные со сложными формами;
• раскрепованные, свойственные дорогому жилью и требующий больших навыков в возведении;
• прерванные используются для установки каких-либо строительных конструкций;
• разорванные.

Треугольный

Килевидный

Разорванный

Лучковый

Есть также фронтоны самцовые, которые при строительстве выполняются как продолжение основной стены, например, в домах из бруса, кирпича, блоков.

Влияние стропильной системы на конструкцию

Виды стропил, на которые крепится фронтон

Основания для скатных крыш выполняют по технологии наслонных или висячих стропил.

В первом случае перед монтажом стропил строят фронтон, на который опирается продольный брус конька. Именно на этот элемент крепят стропила верхним краем.

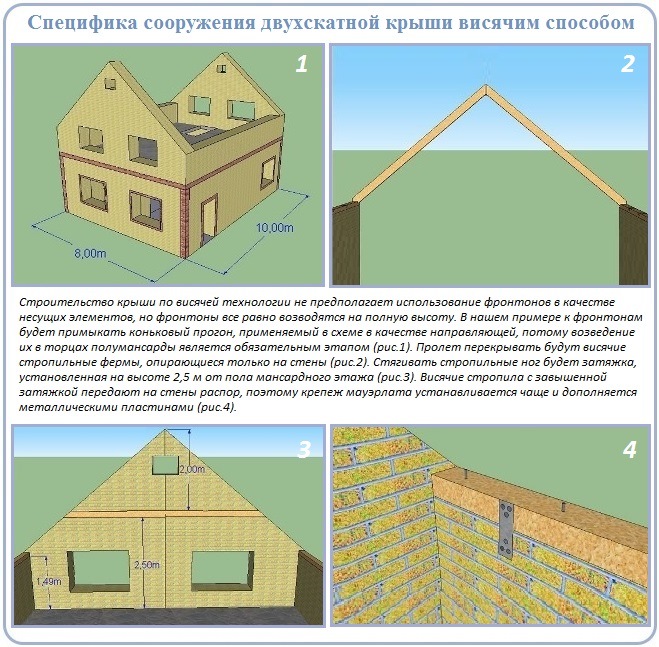

Вариант висячих стропил предусматривает опору на стены дома и может изготавливаться без конькового бруса. В этом случае фронтон необходимо специально крепить к стропилам или укреплять другим доступным способом после завершения строительства кровли.

Материалы для постройки

Обустроить фронтон можно из самых разных материалов, но они должны по фактуре и отделке сочетаться с дизайнерскими решениями стен и крыши.

Элементы строят из бруса, кирпича, бетонных и пенобетонных блоков, дерева.

Обшить фронтон в каркасном исполнении можно вагонкой или сайдингом, профлистом, панелями ОСП или фанерой.

Расчёт фронтона

Перед постройкой проводят расчёт площади конструкции, чтобы приобрести необходимое количество стройматериалов для обшивки фронтона сайдингом или другим способом.

Проще всего вычислить площадь симметричного фронтона дома с двухскатной крышей.

Для этого перемножают высоту до конька на половину ширины дома.

Для трапециевидных фронтонов и других форм разбивают поверхность на элементарные геометрические фигуры, вычисляют их площадь и складывают получившиеся значения.

Пошаговая инструкция постройки кирпичного фронтона

Фронтон из кирпича является продолжением стены, карниз отсутствует

Фронтон из кирпича подходит для любой конфигурации крыши.

Преимущества кирпича:

• долгий срок службы, сопоставимый с полным периодом эксплуатации здания;
• стойкость к внешним воздействиям — осадкам, ветру, солнечным лучам;
• небольшие размеры, позволяющие соорудить любую геометрическую форму;
• не требует ухода — очистки, мытья и покраски;
• способен выдержать вес отделочных материалов типа сайдинга или вагонки.

Не лишён стройматериал недостатков:

• Массу фронтона необходимо учитывать при расчёте и обустройстве фундамента.
• Необходимо залить дополнительный армопояс — нагрузка на фронтон и заднюю стену здания будет намного выше, чем на боковые стороны, что может привести к появлению в стенах трещин.
• Материал потребует дополнительных трудозатрат по подъёму кирпича, замешиванию раствора, кладке.
• До полного отвердевания раствора на фронтон из кирпича нельзя прикладывать значительные нагрузки, например, продольные балки стропильной системы.

Алгоритм постройки

Под кирпич укладывается слой утеплителя из минеральной ваты

Пошаговый план монтажа фронтона двухскатной крыши из кирпича:

1. При необходимости заливают армопояс по всему периметру постройки.
2. Проводят горизонтальную разметку, сравнивая и добиваясь равной длины диагоналей, если дом прямоугольный.
3. Крепят вертикальные столбы на фронтальной и тыльной стороне здания в местах наибольшей высоты постройки. Для равнобедренной крыши столбы устанавливают посередине стены.
4. На высоте будущего фронтона к столбам крепят разметочный шнур. Нижний конец верёвки закрепляют по высоте мауэрлата.
5. Выкладывают 2 ряда кирпичей по ширине передней стенки без сужения к центру — это необходимо для того, чтобы скрыть торец мауэрлата.
6. Ориентируясь по вертикальному уровню и натянутым шаблонным шнурам возводят передний и тыльный фронтоны. Подрезку кирпича проводят по границе шнуров.
7. Через 3–4 ряда обязательно осуществляют армирование.
8. Устраняют неровности боковых стенок фронтона цементно-песчаным раствором.

Внешний фасад фронтона подвергают финишной отделке или оставляют неизменным.

Обшивка фронтона может выполняться сайдингом или другими искусственными материалами по методике вентилируемого фасада.

При желании зашить фронтон можно металлическим профлистом или имитацией дерева.

Фронтоны из газобетона обязательно необходимо отделать. Материал легко впитывает влагу и при перепадах температуры быстро разрушается.

Возведение фронтона каркасного типа

Фронтон каркасного типа можно установить за 1 день

Каркасный тип обустройства верхней части здания наиболее популярный. Строят такие конструкции после окончания изготовления кровли и скрепляют со стропильной системой.

Преимущества каркасного фронтона:

• простота устройства;
• доступность для самостоятельной постройки, не требующей навыков каменщика и отделочника;
• широкий круг материалов для изготовления;
• скорость возведения, срок строительства может занять всего один день;
• небольшой вес по сравнению с каменным вариантом, что снижает нагрузку на стены здания;
• построить каркас и обшить фронтон можно в любую погоду, так как кровля уже возведена;

В каркас входят подстропильные ноги, которые дополнительно усиливают конструкцию.

Постройка каркаса

Каркасный фронтон можно зашить деревом или плитами с утеплителем

При различных вариантах отделки фронтона частного дома возведение каркаса отличается незначительно.

Алгоритм работы следующий:

1. Проводят замеры проёмов, приобретают пиломатериалы. Для стоек используют брусья толщиной 50 мм и шириной 100 мм.
2. Дерево сушат под навесом, пропитывают огнебиозащитным составом, вновь сушат.
3. Строят каркас с учётом размеров того материала, которым предполагается зашить фронтон. Крепление к стене проводят подходящим способом в зависимости от материала постройки — забивными или закладными анкерами, дюбелями с шурупами и уголком и т.п.
4. Вертикальные стойки выполняют цельными или сращенными из двух отрезков бруса и размещают на расстоянии 50–60 см друг от друга.
5. Соединяют вертикальные стойки горизонтальными лагами. Тип соединения может быть разным — детали врезают соединением шип-паз или скрепляют оцинкованными уголками подходящего размера. Для крепления не используют «чёрные» саморезы для гипсокартона. В результате температурного расширения и сжатия у таких саморезов отламываются головки.
6. При необходимости постройки окна, для него из бруса изготавливают отдельную рамку.
7. При соответствующем проекте предусматривают изготовления выноса, для постройки фронтального свеса.

После возведения каркаса ещё раз проверяют возможность крепления обшивки к стойкам и лагам.

Обшивка каркаса

Зашивку каркаса начинают с расчёта материала.  Для этого достаточно высчитать площадь фронтона и знать размеры обшивочного материала.

Для каждого типа облицовки существуют различия в монтаже. Для обшивки обязательно потребуются строительные леса, так как крепление производят с внешней стороны.

Профлист

Профнастил отличается долговечностью, поэтому рекомендуется для отделки фронтона

Фронтон из профнастила отличается долговечностью. Важно выбрать листы толщиной не менее 0,5 мм — в противном случае порывы ветра могут привести к порче внешнего. вида, оставить вмятины.

Важен шаг каркаса — он не должен превышать 600 мм.

Крепят профлист к деревянному каркасу кровельными саморезами с резиновыми шайбами. Чёрные калёные не применяют из-за высокой хрупкости и недостаточной прочности. Шаг крепления через две волны.

Режут металл только ножницами или электролобзиком со специальной пилкой. Применять углошлифовальную машинку нежелательно. Нагрев приводит к подгоранию краски, которая становится чёрного цвета.

Преимущества профнастила:

• при правильном раскрое практически отсутствуют отходы;
• низкая стоимость — на фасад не потребуется дополнительная отделка;
• возведение занимает минимум времени;
• возможность замены повреждённых элементов в процессе эксплуатации.

Цветовая гамма профлистов иногда не позволяет подобрать нужный оттенок, что делает отделку менее привлекательной.

При покупке материала проверяют каждый лист на наличие заломов, вмятин, непрокрасов — замену продавец, скорее всего, не произведёт.

Сайдинг

Фронтон и стены зашиты сайдингом

Облицовку фронтона крыши дома часто делают в едином стиле со стенами.

Сайдинг — один из вариантов отделки. Материал изготавливают из пластика, винила, стали и алюминия.

Обшивать можно горизонтальными, вертикальными или наклонными полосами. Перед покупкой уточняют как в пространстве должен располагаться понравившийся материал, чтобы осадки не затекали под обшивку.

Панели сайдинга имеют специальные замки и отливы для крепления саморезами.

Подшивка фронтона выполняется по технологии вентилируемого фасада, так как между отдельными деталями может проникать влага, которая должна при сухой погоде испариться.

Послойный состав вентилируемого фасада:

• внутренняя обрешётка;
• мембрана гидроветроизоляции;
• контробрешётка;
• сайдинг.

При установке первого элемента обязательно точно вымеряют горизонталь. Используют стартовую планку, которая защитит стену от проникновения под сайдинг птиц и насекомых.

Особое внимание обращают на зазоры, которые делают минимальными.

Преимущества сайдинга:

• красивый результат отделки;
• небольшой вес;
• простота подшивки;
• стойкость к влаге и ультрафиолету.

Главный недостаток — рассчитать потребное количество материала, чтобы получить минимум отходов крайне затруднительно.

Чтобы сэкономить материал, отделку проводят не цельными полосами, а закрывают отрезки посредством двух симметрично расположенных соединительных планок.

Простые и временные варианты

Чтобы сэкономить, можно поставить временный вариант из плит OSB

Когда необходимо сэкономить денежные средства, можно подшить фронтон ориентированно-стружечными плитами (OSB) или досками. Первый вариант прослужит около 3–4 лет, далее под действием ультрафиолета плита разрушится.

Доски потребуют замены через 15–20 лет.

Оба варианта впоследствии можно подвергнуть отделке сайдингом, профлистом, другими подобными материалами или подвергнуть окраске.

Постройка фронтона своими руками — надёжный способ удешевить строительство. Возведение конструкции не требует особых навыков и доступно любому человеку, владеющему строительным инструментом. Соблюдение несложных правил позволяет получить результат на долгие годы.

Фронтальная стена — определение фронтона по The Free Dictionary

Добавление возвратных панелей на концах фронтона — Видеоурок по Revit

Обзор Стенограммы Файлы упражнений Просмотр в автономном режиме

Детали курса

Что за комната без крыши? Этот курс охватывает тему добавления крыш, каркаса крыш и детализации с помощью Revit: от плоских крыш до забавных крыш произвольной формы и всего, что между ними (шатровая, двускатная, мансардная, голландская комбинация бедер и гамбрель).Эрик Винг сначала углубляется в плоские крыши, показывая, как укладывать изоляцию на водостоки, добавлять сверчки и деформировать крыши, чтобы они соответствовали наклонным каркасам. Оттуда он показывает, как создавать скатные крыши, добавлять слуховые окна и пробивать отверстия для световых люков. Конечно, ни одна крыша не может существовать без конструкции, поэтому он также сосредоточился на добавлении каркаса и ферм для поддержки любой формы крыши. Ищете что-то более изысканное? В последней главе показано, как добавить детали ферм, долин и стен для колониального, восточного и готического стилей крыши.

Инструктор

• Эрик Винг

  Директор по BIM-сервисам C&S Companies

  Эрик Винг — директор по BIM-сервисам в C&S Companies.Он является популярным спикером на мероприятиях по всей стране, выступая на многие темы, связанные с BIM.

  Эрик является автором нескольких книг, в том числе официального учебного руководства Autodesk по их BIM-решению Revit под названием Revit для архитектуры, не требующий опыта . Он был лидером в области архитектуры, проектирования и строительства с момента появления концепции BIM и 3D-проектирования, а также обладает навыками в области координации, обучения и развития технического персонала в области BIM, а также в ежедневном применении этих инструментов в многопрофильных проектах.

  Эрик также в настоящее время является адъюнкт-профессором в Сиракузском университете, преподает BIM и продвинутый BIM в Школе архитектуры и Школе инженерии. Эрик также читал курсы в Рочестерском технологическом институте и Университете Кларксона.

  Узнать больше Видеть меньше

Навыки, описанные в этом курсе

Зрители этого курса

6197 человек смотрели этот курс

Связанные курсы

Добро пожаловать

Ладно, раньше эти мелочи сводили меня с ума.Те небольшие возвраты, которые происходят по бокам фронтона. Это как часть крыши, часть фасции и часть потолка, все вместе в одной счастливой, маленькой боли в заднице. К счастью, мы можем справиться с этими маленькими парнями так же, как и со всем остальным, чем занимались. Мы собираемся добавить небольшую крышу, затем потолок, а затем соединить все вместе. Итак, для начала давайте откроем наш файл крыш Revit или любой другой файл, в который вы хотите вложить эти маленькие прибыли. В планах этажей я собираюсь спуститься до уровня крыши.Я собираюсь сделать небольшую крышу. На вкладке «Архитектура» я нажму кнопку «Крыша». На моей панели рисования я собираюсь выбрать линии выбора. Я собираюсь выбрать это, это и это. Я наберу TR и обрежу эти две строчки. Я собираюсь снова использовать кнопку «Выбрать линии». Я собираюсь компенсировать семь футов. Я собираюсь сместить линию на семь футов ниже. Я наберу TR. Я собираюсь пойти…

Практикуйтесь во время обучения с файлами упражнений

Загрузите файлы, которые инструктор использует для проведения курса.Следуйте и изучите

Area. GABLES 411: Gables Citywalk / Waterford Square a

Площадь. GABLES 411: Railway Plaza a

Are GABLES 411: Rilwy Plz Где ближайшая почта? Расположен 2.В 59 милях от поселка, на пересечении улиц Огден и Аврор, ниже указан адрес и номер телефона для справки. 808
