Крыша двухскатная под мансарду своими руками инструкция по возведению: Двухскатная крыша с мансардой своими руками — устройство и монтаж (фото, видео, схемы)

Мансардную крышу своими руками сделать несложно. Вначале выбирают конструкцию. Она может быть двускатной, ломаной, односкатной. Далее выясняют, какие окна лучше подойдут — со вставками, балконные, световой тоннель, с нижним элементом или карнизные.

Затем выбирают материалы. Из кровельных можно отдать предпочтение металлочерепице, профнастилу, гибкой битумной, композитной, керамической или цементно-песчаной черепице. Из утеплителей — минвате, пенополистиролу и пенопласту. После выбора материалов и утеплителей приступают к работе. Сначала делают стропильную систему. Затем на нее монтируют утеплитель и кровельное покрытие. Мансардная крыша своими руками готова. С задачей справились!

Будьте в курсе!

Подпишитесь на новостную рассылку

Мансардная крыша своими руками — руководство по возведению

Современная мансардная крыша – это отличная возможность без лишних хлопот значительно расширить жилую площадь вашего дома. Но, если привлекать к работе строителей, то это может влететь в копеечку. Вполне понятно, что каждый из нас задумывался над вопросом, можно ли все сделать самостоятельно без наличия опыта. Уверяем, мансардная крыша своими руками – это более чем реально. Предлагаем вам исчерпывающую инструкцию.

Содержание

• Что следует учитывать при строительстве
• Как построить мансарду – пошаговая инструкция
• Костяк крыши готов. Работаем дальше
• Завершение монтажа

Что следует учитывать при строительстве

В настоящее время лучший вариант – ломаная мансарда. Она довольно просторная и действительно может стать полноценным жилым помещением с большой площадью. Естественно, для этого нужно произвести точные расчеты.

Строительство мансардной крыши потребует от вас учета множества факторов перед началом строительства дома. Перечислим основные.

Вполне понятно, что чем меньше угол наклона, тем больше полезного пространства будет на вашей мансарде. Но далеко не всегда нужно стремиться к максимально пологому размещению. Перечислим некоторые особенности выбора:

• Если ваш дом находится на территории с умеренным климатом, где зачастую ветреная погода, а снег – редкость, то можете смело делать крышу с малым наклоном;
• В случае, если снегопады и ливни – частое явления для вашей местности, от пологой крыши следует отказаться;
• Не забывайте, что вам нужно позаботиться о качественной тепло-, звуко- и гидроизоляции. Мансарда представляет из себя такое жилое помещение, как и остальные комнаты в вашем доме;
• Лучшие материалы для кровли – черепица или шифер. Многие по ошибке ставят металлическое покрытие, но с приходом холодов сталкиваются с проблемами теплосбережения на мансарде. Обратите внимание, что материалы должны быть огнеупорными и влагостойкими. Крыша всегда состоит из деревянных элементов. В целях лучшей сохранности рекомендуется обрабатывать все такие поверхности противогрибковым раствором;
• Наружная лестница для мансарды значительно сэкономит пространство в доме. Внутренняя лестница – вариант куда более удобный, но и места занимает немало. Отлично, если вы позаботитесь об установке потолочной лестницы. Места она практически не занимает. Как альтернативу можно установить винтовую лестницу, но ее удобство часто поддается сомнению.

Наружная лестница для мансарды значительно сэкономит пространство в доме

Как построить мансарду – пошаговая инструкция

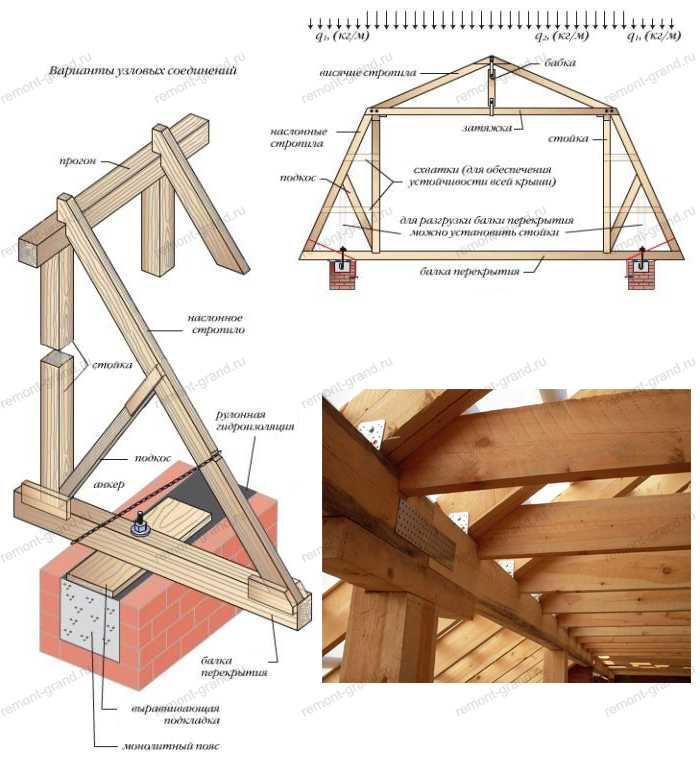

• Для начала вам понадобятся деревянные балки 10х10 см в сечении. Накладываются они поверх гидроизоляции. Лучший материал для нее – рубероид или толь, который продается в рулонах. Работать с ними вполне удобно и каких-либо дополнительных навыков вам не понадобится. Если перекрытие у вас сделано также из дерева, то дополнительный брус под основные балки укладывать нет необходимости.
• Следующий шаг – установка стоек на балки. Вам подойдет все тот же брус с сечением 10х10 см. Эти стойки – своеобразный скелет стен вашей мансарды. Чтобы они полностью выполняли свои функции, ставить их необходимо не далее, чем два метра друг от друга. Следите, чтобы каждая из них стояла идеально ровно. Каждую рекомендуем сверять с уровнем и при необходимости подпиливать в нужных местах. Когда стойки установлены, их необходимо обшить с обеих сторон. Для внутренней стороны отличный вариант – гипсокартон или обычная фанера, для внешней – горбыль. Важно не забыть на данном этапе уложить утеплитель между стойками. Каждая стойка отдельно закрепляется шипами и скобами.
  Чтобы при этом они не наклонились, рекомендуем временными раскосами их как следует зафиксировать.
• Далее укладывайте верхний брус. Его сечение должно быть таким же, как и в предыдущих пунктах. Закреплять его можно так, как вам будет удобно. Но позаботьтесь, чтобы балки держались крепко и прочно.

Каждая стойка отдельно закрепляется шипами и скобами

• Теперь вам нужно установить мауэрлат. Это своего рода опора для подстропильной ноги, которая расположена в нижней части конструкции. Для мауэрлата вам понадобится брус с сечением 40х40 см или доска с такой же толщиной. Благодаря мауэрлату будет обеспечена высокая прочность крепления стропил крыши к стенам. Он позволяет перенаправить вес крыши непосредственно на стены. Более 40 см сечение брать необязательно. Все равно мауэрлат лежит прямо на стене и нагрузка на него относительно небольшая. Только не забудьте положить под него гидроизоляцию, иначе со временем он начнет гнить.
• Качественно закрепленный мауэрлат защищает вашу крышу от воздействия ветра, снежной массы зимой и прочих нагрузок. Поэтому позаботьтесь о том, чтобы он был закреплен тщательно. Для этого можно использовать проволоку диаметром до 5 мм. Лучше всего выбрать отожженную проволоку, которая как раз предназначена для обвязки. Для того, чтобы стены были более прочными, проволока вмуровывается прямо в них.
• Теперь вам нужно установить стропильные ноги. Произведите разметку на стропильной раме и мауэрлате в местах, где стропила будут устанавливаться. Обычно шаг составляет 1-1,2 м. Для стропил вам подойдет доска с сечением 4-5 см и шириной 15 см. Выбирайте только идеально ровные доски. Лучше переплатить за них немного денег, но быть уверенными, чтожилая мансарда своими руками не станет для вас причиной обвала крыши мансарды.

Для стропил вам подойдет доска с сечением 4-5 см и шириной 15 см

• Стропильные ноги должны опираться на коньковую балку. Если ваша мансарда имеет большую площадь, то и вес ее крыши будет большим. Поэтому балка является обязательным элементом конструкции. Она не нужна только в том случае, если длинна стропила меньше восьми метров. В данном случае можно обойтись обычными растяжками.
• Установка кобылок. Ее производите по той же схеме, что и стропила. Чтобы упростить процесс, начните с двух крайних, натяните между ними шпагат и равняйтесь по нему при установке следующих.
• Теперь к кобылкам необходимо прибить доску подола. Она станет препятствием для ветра и практически любых осадков.
• Перед тем, как сделать мансардную крышу, вы должны продумать, где будут устанавливаться окна. Запомните, что их площадь должна занимать не менее 12-13% от площади боковых стен. Там, где вы решите ставить окна, нужно укрепить стропила. Для этого установите поперечные брусы. Они возьмут на себя роль нижней и верхней части проема, куда будет устанавливаться и крепиться оконная рама.

Перед тем, как сделать мансардную крышу, вы должны продумать, где будут устанавливаться окна

Костяк крыши готов. Работаем дальше

Когда предыдущие десять пунктов выполнены, вам нужно тщательно перепроверить все, что сделано. Уже на данном этапе вы будете понимать, как сделать крышу с мансардой без особых проблем, но перестраховываться нужно всегда. Особенно в том случае, если вы делаете это впервые.

Тщательно пройдитесь уровнем по всем стропилам и балкам, проверьте, действительно ли они плотно и надежно держатся, везде ли есть утеплитель, не нужно ли доработать проблемные участки. Будет лучше, если вы попросите кого-то из более опытных строителей, оценить наметанным глазом, действительно ли все сделано так, как нужно. Запомните, что крыша в вашем доме должна быть безопасной и крепкой. Но если все нормально и конструкция держится надежно, можно приступать к дальнейшей работе:

• Вы уже создали скелет крыши. Теперь вам нужно прибить рейки обрешетки к стропилам. Шаг зависит от того, какой кровельный материал вы выберете для своей крыши.
• Когда обрешетка установлена, на нее нужно установить гидробарьер. В большинстве случаев лучше всего для этого подходит обычная полиэтиленовая пленка. Она недорого стоит, качественно защищает мансарду от попадания влаги внутрь и легко крепится при помощи строительных скоб. Главное, что нужно помнить, — слои пленки нужно укладывать снизу вверх с нахлестом слоев друг на друга.
• Поверх пленки необходимо положить теплоизоляционный слой. Один из лучших материалов, который служит для этих целей, — минеральная вата. Она легкая, отлично держит тепло и при этом полностью безопасна для вашего здоровья, в отличие от многих других теплоизоляционный материалов. К тому же, она эффективно препятствует распространению грызунов в вашем доме.

Поверх пленки необходимо положить теплоизоляционный слой

• Когда дойдете до кровли, действуйте по той же схеме, что и в случае с полиэтиленовой пленкой. Кровельный шар также ложится снизу вверх, а элементы накладываются друг на друга. Следите, чтобы на тех местах, где находится излом крыши, верхний шар кровли выступал над нижним. Это очень важно. В противном случае при малейшем дожде ваша крыша будет протекать, а конструкция постепенно подгниет.
• Установка конька должна происходить таким образом, чтобы его конструкция полностью исключала возможность попадания осадков под кровлю вашей крыши.

Завершение монтажа

Основная часть работы подошла к концу. Рекомендуется делать мансардные крыши многослойными, чтобы они обеспечивали лучшую тепло-, шумо- и гидроизоляцию всей мансарды. Не забывайте также, что мансарда должна «дышать». Современные окна и двери являются неотъемлемым элементом любой такой крыши.

Если вы до конца не определились с установкой лестницы, то для начала лучше установить внешнюю. Так будет дешевле и проще. В любом случае, если вы почувствуете, что такой вариант вам не подходит, сделать лестницу внутри помещения можно будет когда угодно, пожертвовав пространством в доме.

Далее вам останутся только облицовочные работы, которые, по сути, никаких сложностей не представляют для всякого, кто хоть раз делал ремонт в доме.

Теперь вы знаете, как построить мансардную крышу по всем правилам и не прибегать к помощи дорогой бригады строителей. Запаситесь терпением, подберите качественные материалы и инструмент, а далее действуйте по нашей инструкции. Удачи!

Оцените статью:

[Голосов: Среднее: ]

Как построить двускатную крышу — сделай сам

Двускатные крыши так распространены в домах, потому что они хорошо выглядят, хорошо работают и их несложно построить. Вам определенно следует подумать о том, чтобы научиться строить двускатную крышу, работая вдвоем. Ваш напарник поможет вам поднять доски на место и удерживать их, пока вы их прибиваете.

Как построить двускатную крышу шаг за шагом

1. Определите уклон вашей крыши. Типичная двускатная крыша поднимается на 3-12 дюймов на каждый 1 фут горизонтального пространства.
2. Используйте онлайн-калькулятор уклона крыши, чтобы рассчитать длину стропил для желаемого уклона.
3. При покупке пиломатериалов выбирайте для коньковой доски самые прямые доски 2×6, какие сможете найти.
4. После получения достаточного количества 2×4 и 2×6 для постройки крыши, начните со строительства верхней плиты.
5. Ширина верхней части стены определяет, будете ли вы строить верхнюю пластину из 2х4 или 2х6.
6. Прибейте два слоя досок вдоль верхней части стен, где будут устанавливаться стропила.
7. Сместите швы 2×4 или 2×6 не менее чем на 24 дюйма при сборке верхней пластины.
8. Прикрепите доски верхней панели восьмипенсовыми гвоздями.
9. Работая вдоль верхних пластин, сделайте отметки через каждые 24 дюйма для размещения потолочных балок.
10. Вырежьте 2×4 балки по ширине здания под тем местом, где будет подниматься двускатная крыша.
11. Отцентрируйте каждую балку по отметкам на верхних пластинах.
12. Расположите балки так, чтобы они были заподлицо с внешними краями верхней пластины.
13. Прибейте их строительными гвоздями.
14. На этом этапе инструкции по строительству двускатной крыши необходимо обрезать стропила.
15. См. длину стропил, определенную в соответствии с выбранным уклоном крыши.
16. Если вы хотите, чтобы крыша нависала у карниза, добавьте это к длине стропил.
17. Отметьте угол верхнего среза стропила с помощью угольника.
18. Отрежьте по линии циркулярной или торцовочной пилой.
19. На другом конце стропил отметьте, где стропила будут сидеть на верхней пластине.
20. Используйте угольник, чтобы отметить треугольник для выреза сиденья.
21. Величина вашего свеса будет превышать вырез седла.
22. Выпилите треугольники, чтобы завершить вырезы для сиденья.
23. Попросите вашего напарника придержать стропило за угол так, чтобы посадочное место было прижато к верхней пластине.
24. Измерьте расстояние от верхней части стропила до нижней части верхней пластины.
25. Отрежьте 2 x 4 этой длины, чтобы использовать их в качестве опор для стропил, пока вы продолжаете строить двускатную крышу.
26. Выровняйте опорную доску по краю стропила и прибейте ее к верхней пластине.
27. Вставьте еще одну опорную доску на расстоянии 2 дюймов от первой.
28. Сделать опоры для стропил с каждой стороны крыши.
29. Расположите опоры заподлицо со стропилами и зажмите их вместе.
30. Поместите ураганные зажимы вдоль обеих сторон стропила в месте выреза седла и верхней пластины.
31. Убедитесь, что стропила плотно прилегают к верхним пластинам.
32. Забейте 1-1/2 дюймовые гвозди через зажимы урагана в древесину.
33. После крепления торцевых стропил к верхним пластинам переходите к сборке коньковой доски.
34. Если одной 2×6 недостаточно для всей крыши, соедините несколько 2×6. Всегда совмещайте швы на стропилах.
35. Вбейте 8-пенсовые гвозди через торцевые стропила в коньковую доску.
36. Выровняйте остальные стропила с коньковой доской.
37. Используйте уровень, чтобы убедиться, что линия крыши ровная.
38. Прибейте стропила под углом к ​​коньковой доске.
39. Прибейте остальные стропила к верхней пластине и коньковой доске.
40. Чтобы построить настил крыши, выровняйте 1/2-дюймовую фанерную доску в нижнем углу крыши.
41. Прибить его к стропилам.
42. Заполните остальную часть крыши фанерой. Теперь вы готовы укладывать подложку и черепицу.

Инструменты и материалы

• Рулетка
• Карандаш
• Молоток
• Каркасный квадрат
• Циркулярная пила или торцовочная пила
• Зажимы
• Уровень

Изучите стили гонтов

Будучи профессиональными кровельщиками, PJ Fitzpatrick предлагает домовладельцам различные стили гонтов. Мы устанавливаем архитектурную и роскошную черепицу, а также черепицу, которая отталкивает солнечное тепло. Взгляните на нашу галерею кровельной черепицы и запросите у нас расценки на кровлю сегодня.

Нужна помощь с этим проектом?

У нас есть обученные специалисты, которые могут помочь. Свяжитесь с нами сегодня. 1-877-246-4354

Получить смету

Как построить остроконечное слуховое окно (сделай сам)

Обновлено: 29 ноября 2019 г.

Остроконечная крыша отлично смотрится снаружи и добавляет простора и света внутри.

Следующий проект›

Семейный разнорабочий

Ищете простое расширение, которое даст вам больше места в вашем доме? Новое слуховое окно на тесном, малоиспользуемом чердаке может быть просто билетом. Это создаст дополнительное пространство над головой, необходимое для комфортного проживания — дополнительную спальню, студию или игровую комнату. А мансардное окно обеспечивает естественный свет, свежий воздух и, возможно, некоторые драматические виды на верхушки деревьев. Мансардные окна также отлично смотрятся снаружи, добавляя разнообразия простому фасаду и улучшая привлекательность вашего дома, не говоря уже о стоимости при перепродаже. Мы покажем вам основные шаги, которые необходимо выполнить при строительстве слухового окна, в том числе, как разрезать и переделать существующую крышу, собрать стены слухового окна и обрамить новую крышу.

от DIY-экспертов в журнале Family Candyman

Время

Много дней

Сложность

Advanced

Стоимость

Стоимость

. мне?

Каркас двускатного слухового окна

Установка остроконечного слухового окна создает дополнительное пространство и позволяет проникать солнечному свету.

Строительство слухового окна на крыше — амбициозный и сложный проект. Прежде чем браться за такую ​​большую и сложную задачу, у вас за плечами должно быть несколько проектов реконструкции. Если вы немного не уверены в своих навыках возведения каркаса или кровли, наймите плотника, чтобы помочь с этим этапом проекта слухового окна на крыше. Слуховые окна, которые мы построили, имеют ширину 6 футов, около 9футов от пола до вершины и отстоят от передней стены дома примерно на 2 фута. Каждое слуховое окно добавляет около 30 кв. футов над головой.

Такие большие и сложные проекты обходятся дорого, особенно когда вы добавляете такие элементы, как окна. Запланируйте также большое обязательство по времени. Выделите по крайней мере четыре дня для основного каркаса, потому что, как только крыша открыта, вы должны держать ее, пока слуховое окно не станет герметичным. Затем вы можете немного расслабиться, пока закончите внешнюю обшивку и отделку. Планируйте провести еще семь или восемь выходных, заканчивая внутреннюю и внешнюю окраску.

Для постройки слухового окна требуется пояс для инструментов со всеми основными столярными инструментами, а также несколько дополнительных инструментов: циркулярная пила, сабельная пила, угольник для каркаса и 2- и 4-футовые. уровни. Вам также понадобится хорошее оборудование для работы на высоте, удлинительная лестница, кровельные кронштейны и строительные леса (см. «Безопасность на крыше»). Мы также рекомендуем вам арендовать или купить индивидуальную страховочную систему (PFAS; фото 1 и 12), состоящую из страховочной привязи, стропа, веревки, анкерного крепления на крыше, а также всего оборудования и инструкций.

Шаг 2: Разработайте детали слухового окна на бумаге

Рисунок A: Анатомия слухового окна

Размер новых тройных стропил и обычных стропил зависит от размера крыши и слухового окна и местных условий. Попросите архитектора или инженера-строителя измерить их.

Примечание: Рисунок A можно загрузить и распечатать из дополнительной информации ниже.

Как и любой другой крупный проект реконструкции, ваш проект слухового окна будет продвигаться более гладко, если вы проработаете детали на бумаге или на полу гаража в натуральную величину (рис. B) до начала строительства. Мансардные окна сложны и подходят не каждому дому. Чтобы убедиться, что слуховые окна работают, мы рекомендуем нанять архитектора, специализирующегося на жилищном строительстве или реконструкции. Архитектор поможет вам рассмотреть такие вопросы, как уклон крыши, внутренняя высота, внешний вид, прочность конструкции, состояние крыши и стоимость. Если слуховое окно осуществимо, архитектор составит планы, включающие все размеры и специальные конструктивные детали. Используйте планы для получения разрешения на строительство в местном отделе строительной инспекции.

После того, как планы будут одобрены строительным отделом, отнесите их на лесопилку с полным спектром услуг. Продавец составит список материалов и смету расходов, а также поможет заказать окна и специальные элементы. Прежде чем прорезать дыру в старой крыше, доставьте все материалы и арендуйте мусорный контейнер или прицеп для мусора. Купите пластиковый брезент, армированный сеткой, достаточно большой, чтобы покрыть всю площадь слухового окна (Фото 5). Натяните один край брезента так, чтобы он перекрывал конек крыши, и закрепите его с помощью 2×4 винтов, ввинченных в обшивку крыши. Отверните брезент, и он будет готов натянуть слуховое окно на крышу ночью или в случае неожиданного ливня.

Шаг 3: Разложите слуховое окно на мансардном этаже, прежде чем открывать крышу

Фото 1: Снимите черепицу и обшивочную доску

Снимите черепицу с области нового слухового окна. Нанесите мелом линии для внутреннего края боковых стен слухового окна, установите пилу, чтобы прорезать обшивку крыши, и пилите снизу вверх с обеих сторон. Оставьте обшивку свеса неразрезанной. Подденьте старые доски обшивки.

Фото 2: Убедитесь, что все отвесно

Используя размеры из вашего плана, начертите линии на полу, чтобы указать расположение передней стены слухового окна. Отвесьте от внешней стороны линии стены и отметьте стропила. Вычтите дополнительные 1-1/2 дюйма, чтобы оставить место для нового коллектора (фото 4), и отрежьте стропила циркулярной пилой.

Фото 3: Установка новых стропил

Обрежьте новые тройные стропила до той же длины и углов, что и старые, и вставьте их под обшивку крыши. Прибейте через коньковую доску к концам тремя обычными гвоздями 16d. Прибейте их вместе парами гвоздей 16d через каждые 16 дюймов. Прибейте днища к пластине двумя гвоздями 16d, затем добавьте металлическую ленту.

Прежде чем вы сможете прорезать отверстие для слухового окна, вы должны точно знать, где будут построены боковые стены. Отметьте расположение стен слуховых окон на мансардном этаже и убедитесь, что стены слуховых окон совпадают с внешней стеной дома. Используйте отвес, чтобы перенести внутренний край стен на нижнюю часть крыши. Забейте гвозди через крышу по углам. Вернитесь на крышу, удалите черепицу в этом районе и проведите линии мелом между выступающими точками гвоздей. Отпилите по линиям, чтобы открыть крышу (Фото 1).

Боковые стены будут опираться на новые стропила, а передняя стена будет опираться на мансардный этаж. По линиям на полу, обозначающим переднюю стенку слухового окна, отметьте старые стропила для раскроя (Фото 2). Затем укрепите проем в крыше, добавив стропила с каждой стороны и, при необходимости, с противоположной стороны крыши (рис. А и фото 3).

В наших планах было добавить соответствующие наборы тройных стропил на стороне крыши, противоположной слуховым окнам. Проверьте свои планы на наличие специальных строительных деталей, подобных этому. Обратите особое внимание на требования к креплению. Мы прикрепили нижнюю часть тройных 5-1/2 дюймовых стропил из клееного бруса (LVL) к зданию специальными металлическими ремнями, указанными архитектором. Убедитесь, что новые стропила совмещены с краем обшивки крыши (рис. А).

Безопасность крыши

Работа на крышах опасна. Чтобы свести риск к минимуму:

• Возьмите напрокат или купите индивидуальную страховочную систему (PFAS; фото 1 и 12). Покупка за 250 долларов или аренда примерно за 35 долларов в день. (Бывает трудно найти аренду.)
• Используйте металлические кровельные кронштейны и доски 2×10 для обеспечения прочного основания (Фото 12). Следуйте инструкциям по установке, прилагаемым к кронштейнам (их можно найти в любом крупном центре домашнего хозяйства).
• Опилки и мусор делают крышу скользкой, поэтому часто сметайте ее. Носите гибкую обувь с мягкой подошвой для увеличения сцепления.
• Никогда не работайте на мокрой крыше.

Этап 4: Выровняйте и подровняйте переднюю стену

Фото 4: Установите переднюю стену

Установите нижнюю перемычку с подвесными балками (рис. A) и соберите переднюю стену на мансардном этаже. Встаньте переднюю стенку и совместите ее с отметками на полу. Подложите прокладку под нижнюю плиту, чтобы при необходимости выровнять ее, затем прибейте ее к балкам пола гвоздями 16d. Отвесьте углы с помощью уровня и скрепите их 2x4s.

Фото 5: Установите верхнюю пластину

Добавьте угловую стойку, затем отрежьте угол наклона крыши на конце 2×4, чтобы использовать ее для верхней пластины боковой стены. Установите пластину на место, выровняйте ее и отметьте ее длину. Отрежьте его и прибейте к угловой стойке и крыше, убедившись, что он остается ровным.

Фото 6: Установка стоек

Соберите и установите нижнюю пластину. Затем измерьте, обрежьте и прибейте к стенным стойкам каждые 16 дюймов двумя гвоздями 16d вверху и внизу. Убедитесь, что они отвесные. Добавьте вторую верхнюю пластину, перекрывая углы (Фото 7).

После, казалось бы, бесконечного планирования и подготовки вы, наконец, увидите реальный прогресс, когда возведут стены. Установите перемычку 2×6 поперек проема, чтобы поддержать обрезанные стропила, затем установите переднюю стену между новыми стропилами (фото 4). Будьте особенно внимательны, чтобы убедиться, что верхняя часть стены ровная, и закрепите ее идеально вертикально (отвесно) и прямоугольно. Завершите каркас стены, соорудив боковые стены, как показано на фото 5 и 6. Будьте осторожны, чтобы не прогнуть верхнюю пластину при забивании шпилек под углом.

Изготовление простого зажима для стропил

Если наклон вашей слуховой крыши такой же, как и у старой крыши, приложите кусок фанеры к старым доскам крыши и проведите на нем ровную линию. Сделайте приспособление для резки стропил, отмерив 12 дюймов вдоль линии «уровня» и используя угольник, чтобы провести перпендикулярную линию до края «крыши» доски. Разрежьте по этим двум линиям и прикрутите лом 2х2 по краю «крыши» фанеры.

Натяните веревку по верху стропил, выровняв их с внутренней стороной боковой стены, и сделайте отметку в месте пересечения этой линии с верхом боковых стропил. Теперь измерьте от этой точки до пересечения коньковой доски и перемычки, чтобы найти длину ендовных стропил. Разрежьте их согласно рисунку C.

Прибить обе стропила ендовы. Используйте линейку, чтобы убедиться, что они выровнены с вершинами общих стропил. Затем измерьте, обрежьте и прибейте ендовные стропила через каждые 24 дюйма по центру. Обрежьте ендовные стропила под тем же углом, что и обычные стропила, но скосите нижний срез под углом 45 градусов.

Шаг 5: Вырежьте и установите стропила

Рисунок B: Проект стропил

Избавьтесь от догадок — сделайте чертеж фронтона в натуральную величину на полу гаража или чердака. Начните с базовой линии и привяжите центральную линию перпендикулярно ей. Используйте метод треугольника 3-4-5, чтобы сделать 9Угол 0 градусов. Затем добавьте боковые стены 2×4 и скат крыши, используя квадрат. Привяжите линии стропил, затем нарисуйте конек и софит. Вырежьте обычное стропило по шаблону и положите его на чертеж, чтобы проверить соответствие. Измерьте и отрежьте временную стойку, поддерживающую конек.

Фото 7: Разместите коньковую доску

Вырежьте 2×4, чтобы временно поддержать новый конек 2×8 на нужной высоте (см. рис. B). Держите коньковую доску ровно и отметьте боковые стропила в верхней части коньковой доски. Отрежьте перемычку 2 × 8, чтобы она подходила поперек проема, и прикрепите ее к новым стропилам на этой высоте с помощью подвесных металлических балок.

Фото 8: Прикрепите коньковую доску к перемычке

Отрежьте коньковую доску по длине и сделайте надрезы в соответствии с деталями потолка. Затем прибейте его к центру перемычки, используя металлический кронштейн для дополнительной прочности. Вырежьте и установите обычные стропила с интервалом 24 дюйма по центру (рис. B и C).

Рисунок C: Срезы стропил

Изготовьте простой шаблон для разметки обычных стропил. Для двух ендовных стропил используйте тот же размер для «отвесной» стороны, но увеличьте «ровную» сторону до 17 дюймов (17 дюймов подходит для каждого ската крыши). Верхний отвес на стропилах ендовы имеет скос под углом 45 градусов с каждой стороны. Нижний отвес имеет одиночный скос под углом 45 градусов.

Вам не нужно разбираться во всех тонкостях резки стропил, чтобы построить мансардную крышу. Сделайте чертеж в натуральную величину с размерами и уклоном крыши на своем плане (рисунок Б) и по нему измерьте точную высоту конька (временной стойки), а также длины и углы на обычных стропилах. Если уклон вашей мансардной крыши такой же, как и у старой крыши, вы можете использовать показанный метод приспособления для измерения уклона и перенести его на новые стропила.

Измерьте длину ендовных стропил (Фото 9) и обрежьте их, используя Рисунок C в качестве ориентира. Не волнуйтесь, если вы неправильно вырезаете несколько досок. Вы можете использовать их позже для более коротких стропил ендовы (Фото 10).

Прикрепите стропила к коньку, забив их через конек в стропило тремя гвоздями 16d. Затем прибейте противоположное стропило к коньку шестью 8d обычными гвоздями, по три с каждой стороны. Используйте три гвоздя 8d, чтобы прикрепить стропило к настенной плите. Спросите своего строительного инспектора, нужны ли вам дополнительные сейсмические и ветровые анкеры.

Шаг 6: Отделка крыши и экстерьера

Фото 11: Обшивка стен и слухового окна крыши

Добавьте нижнюю облицовку и выступы 2×4 (рис. A). Обшить стены и крышу фанерой. Вбейте 8d гвоздей через каждые 6 дюймов вдоль краев обшивки и через каждые 8 ​​дюймов вдоль всех остальных стоек. Завершите детали софита и выступа в соответствии с планом (рисунок А).

Фото 12: Установка отделки крыши

Установите отделку крыши и прибейте ее гвоздями (рис. A). Завершите нижнюю часть свеса и софитов и добавьте молдинг края крыши, чтобы он соответствовал вашему дому. Установите ступенчатую планку и перекройте крышу по краям слухового окна.

Фото 13. Покройте черепицей крышу

Покройте ендову и края крыши 36-дюймовым герметиком. широкая полоса ледово-водной преграды. Затем установите предварительно отформованный ендов из оцинкованного металла (или используйте другие методы, одобренные вашим строительным инспектором). Покройте крышу черепицей снизу вверх в соответствии с инструкциями на упаковке черепицы.

Фото 14: Установка окон и сайдинга

Прошить и установить окна. Затем прикрепите строительную бумагу № 30 к бокам, накладывая верхние листы на нижние листы. Прибейте угловые доски на место и добавьте сайдинг. Загрунтуйте и покрасьте.

Заполните концевые шпильки фронтона после того, как будут готовы стропила (Фото 11). Затем установите обшивку крыши. Это прекрасное чувство, когда конструкция закрыта и готова к завершению, но сейчас не время торопиться с работой. Особое внимание к герметичным отливам и деталям кровли (рис. А и фото 12–14) на этом этапе работы избавит вас от невероятной головной боли в дальнейшем. Думай, как вода. Начните снизу и работайте с войлоком, черепицей и окладами. Всегда перекрывайте нижнюю часть.

Завершите наружную отделку слухового окна материалами, которые соответствуют материалам вашего дома или дополняют их.

Шаг 7: Завершите внутреннюю отделку

Фото 15: Завершите внутреннюю отделку

Прибейте стропильные стяжки, следя за тем, чтобы они оставались на одном уровне и были выровнены друг с другом. Добавьте блокирующие и обшивочные полосы по мере необходимости, чтобы привести все внутреннее обрамление к одному уровню, готовому к гипсокартону.

Как только мансарда станет герметичной и вы сможете спать, не беспокоясь о шорохе дождя, войдите внутрь. Добавьте стропильные связи, чтобы укрепить крышу и обеспечить пространство для изоляции и вентиляции (Фото 15). Когда строительный инспектор одобрил каркас, вы можете приступить к электромонтажным работам, изоляции, гипсокартону и деревянным работам.
