Ещё в процессе проектирования частного дома его будущие хозяева ставят перед инженерами задачу, которая заключается в достижении максимально эффективного использования конструкции. Одним из аспектов является наличие большого количества свободного пространства для расположения жилых и предназначенных для хозяйственных нужд комнат. С помощью постройки мансарды и можно добиться дополнительного просторного помещения.

Оно может стать как удобным складом для редко используемых вещей, так и отдельной комнатой внушительного размера для одного из членов семьи. В целом, мансарда представляет собой практически то же самое, что и чердак, в функциональном плане и по схеме конструкции.

Но есть и специфические отличия в области, например, её утепления, которые критически важно знать для надёжного обустройства.

Как сделать стропильную систему мансардной крыши — полезные советы и видео инструкция.

А практическое руководство про систему стропил двухскатной крыши вы можете найти в этой статье.

Обзор мансардной крыши, особенности

Поскольку пространство мансардной крыши всё же является частью жилья, она имеет некоторые особенности. Стенами в таком помещении будут скаты кровли. В них должен быть заложен увеличенный слой теплоизоляции. Его количество зависит от климата региона, в котором вы проживаете, и пиковых показателей перепадов температуры.

Немаловажной является и гидроизоляция, ведь именно крыша защищает жилище от атмосферных осадков. Чаще всего она представляет собой плёночный материал, который защитит теплоизоляцию от попадания на неё влаги.

Третьим слоем такой конструкции служит изоляция от пара, который поступает из жилого помещения. Ввиду разницы температур, он может привести к образованию конденсата, капли которого со временем нанесут кровле существенный вред.

Существует мнение, что если наружный кровельный материал будет очень герметично установлен, как, например, бывает при использовании металлочерепицы, то в гидроизоляции нет необходимости. Это утверждение абсолютно неправдиво: «кровельный пирог» должен обязательно содержать в себе все три названных выше слоя.

Разновидности мансардной крыши, особенности каждого вида

Возведение крыши начинается с её проектирования, именно на этом этапе определяется наиболее удобный её тип и материалы, которые будут использованы при обустройстве.

Самые распространённые решения:

• Двухскатная крыша для мансарды из одного уровня. Самый обычный и классический вариант. Довольно проста в монтаже, но имеет существенный недостаток – ограниченное внутреннее пространство. Да и потолки получаются слишком низкие для полной комфортабельности помещения.

На фото двухскатная ломаная крыша

• Двухскатная ломаная крыша, также применяется для создания мансарды с одним уровнем. В отличие от предыдущего варианта, имеет целых четыре скатных плоскости. Само собой разумеется, что проектировать её сложнее, зато в итоге вы получите полноценное большое помещение мансарды.
• Мансардная одноуровневая крыша. Её особенностью являются выносные консоли и смещение с дополнительным выдвижением относительно одной из сторон жилища. Выбрав этот вариант, вы получите полноценные вертикальные окна и просторную комнату.
• Мансардная кровля с двумя уровнями. В такой конструкции предусмотрен смешанный тип опирания. Самая сложная из крыш, не только в проектировании, но и в возведении. Конструкция должна быть просчитана одновременно с домом, поскольку необходимо будет соблюдение разноуровневого размещения каждой из его комнат.

Устройство, монтаж мансардной крыши своими руками

Конструкция мансардной крыши, независимо от её типа, состоит из определённых элементов.

Самая простая их классификация выглядит так:

• кровля – наружная часть, принимающая на себя воздействие окружающей среды;
• обрешётка – к ней прикрепляется кровля и все материалы, отвечающие за изоляцию;
• самая верхняя часть стропильной системы, которая называется коньковым прогоном;
• стропила – в мансардной кровле они наслонные, их можно назвать костяком, которые обеспечивает общую жёсткость всей конструкции;
• мауэрлат – деревянные балки, улаживают их по периметру и к ним крепят стропила;
• связи диагональные – продольные варианты балок, обеспечивающие дополнительную надёжность кровли;
• опоры вертикальные – столбы, подпирающие обрешётку и стропила;
• изоляция – защищает от температуры и влаги, как наружной, так и внутренней.

Схема мансардной крыши

Как бы там ни было, а строительство мансардной кровли требует не только определённых навыков, но и хоть небольшого опыта строительных работ.

[sc:yandexadintext ]

Самостоятельно осуществить её монтаж вы можете только в том случае, если будете придерживаться определённого перечня процессов:

1. Проектирование. Основа всего, выбор типа кровли и материалов. Для выполнения правильных расчётов следует прибегнуть к одной из профессиональных компьютерных программ в области архитектуры.

Необходимо правильно высчитать нагрузку, которую кровля будет выдерживать и угол её наклона, для быстрого схода осадков. Поможет в этом документ под названием СНиП.

2. Теперь можно переходить к установке стропильной системы. Для правильного монтажа понадобится минимум три человека. Начинается всё с укладки мауэрлатов по периметру, для них используется брус с квадратным сечением в сто миллиметров.
Далее устанавливаем опорные столбы, и крепим к ним продольные балки. Не забудьте и про диагональные связи, которые существенно укрепят всю конструкцию. Для скрепления этих деталей между собой стоит использовать штампованные уголки из металла и саморезы, так что обзаведитесь шуруповёртом.

Теперь можно установить перемычки и проверить уровень по горизонту. Если он неправильный, то балки немного подрезают до необходимой длины.

Вот и пришла очередь непосредственно стропильной системы. Для удобства следует сделать шаблон из двух составляющих, а потом по нему подготовить срезы и всех остальных. Алгоритм аналогичен описанному выше, главное соблюдать заданный при проектировании угол кровли. Достигается это путём подрезания стропильной балки под нужным наклоном.

Теперь прибиваем сверху обрешётку. Она может быть сделана из досок, фанеры или другого материала, в зависимости от наружной кровельной составляющей, например ондулин это будет или металлочерепица.

3. Укладка изоляционных материалов. С внутренней части помещения создаём пароизоляцию, а с наружной монтируем слой теплоизоляции.

Обычно эти материалы имеют низкий вес, поэтому закрепить их с помощью металлических скоб будет совсем не сложно. Верхний слой «кровельного пирога» должен заканчиваться слоем гидроизоляции, которая предотвратит попадание случайных капель влаги под крышу.

Завершение процесса можно считать укладку самого наружного кровельного материала по вашему выбору.

Стропильная система четырехскатной крыши — устройство, монтаж, полезные советы.

Обзор металлопрофиля для кровли можете изучить здесь.

Сравнительная характеристика ондулина и металлочерепицы доступна тут https://rooffs.ru/myagkaya/info/ondulin-ili-metallocherepica.html

Ломаная мансардная крыша своими руками

Такой вариант конструкции выбирается, когда хочется создать большое жилое пространство на мансардном этаже. Процесс её монтажа был описан выше, так что повторяться не будем. Стоит только отметить, что для создания полноценного помещения с вертикальными окнами придётся немного выступить за периметр стен здания.

При правильном монтаже ваша кровля прослужит достаточно долго без ремонта.

Несколько советов для новичков:

• минимальная толщина стропил – 250 мм;
• для теплоизоляции должен быть использован материал, который не повредится даже при воздействии влаги;
• между слоем кровли и самой изоляцией оставьте место для вентиляции, там должен циркулировать воздух;
• внутреннюю часть крыши оборудуйте пароизоляцией во избежание появления конденсата;
• можно добавить слой звукоизоляции, чтобы шум дождя не был слышен внутри помещения.

Посмотрите видео о том как обустроить мансардное помещение под крышей дома:

Как возвести мансардную крышу ― пошаговая инструкция

Мансардная крыша — крыша, под которой находится отапливаемое жилое помещение. Она добавляет зданию еще один эксплуатируемый уровень, увеличивает полезную площадь, придает дому оригинальность и уменьшает потери тепла.

Сделать мансардную крышу своими руками несложно. Нужно знать правила выбора материалов и порядок монтажа. Об этом и расскажем.

Конструкция мансардной крыши может быть разной. Главное требование — пространство под скатами должно быть жилым.

От чердака мансарда отличается:

• потолком, который по высоте пригоден для комфортного нахождения людей;
• естественным освещением, то есть наличием окон;
• утеплением, вентиляцией (не во всех случаях).

Самые практичные варианты мансардной крыши:

• Двускатная. Классический вариант, состоит из двух скатов. Чем больше уклон крыши, тем больше полезная площадь мансарды. Чтобы увеличить внутреннюю площадь, стропильные элементы размещают ближе к стенам. Крутые скаты делают боковины непригодными для обычной эксплуатации. Но выход есть — часто там создают шкафы и полки.

• Ломанная. Нередко используют именно такую конструкцию. Это тоже вариант двускатной крыши, но у которой скаты имеют различные углы наклона. Но в местности с сильными ветрами лучше отдавать предпочтение более пологим кровлям — у них меньше парусность.

Ломаная крыша дает возможность сделать потолки выше и увеличить жилую площадь мансарды. Снег и вода на ней не задерживаются. Однако возводить её сложнее, стропильная система будет массивнее, профессиональных навыков потребуется больше.

• Односкатная. Самая простая по конструкции, однако смотрится оригинально. Состоит из одного ската, опорами для которого служат разноуровневые стены здания. Угол наклона ската должен быть достаточно острым находиться — от 35 до 45 градусов. При меньшем уклоне зимой на крыше будет задерживаться снег, а это дополнительная нагрузка на опору.

Также на высокой стене обычно делают большое окно. Оно обеспечивает естественное освещение и делает дом более интересным.

Выбор материалов сводится к определению, какие лучше взять:

• кровельные материалы;
• материалы для утепления.

Кровельные материалы

Кровельные материалы — финишные покрытия для крыши. Их выбирают, исходя из эксплуатационных, декоративных и ценовых характеристик.

Самые популярные варианты:

• Металлочерепица. Подходит для разных видов крыш. Отличается прочностью, надежностью, долговечностью, привлекательным внешним видом, широкой цветовой гаммой, простотой монтажа. Различается по толщине стали, форме и высоте волны, виду полимерного покрытия.

• Профнастил. Представляет собой металлические профилированные листы. Ценится за легкий вес, простоту монтажа, высокую пожароустойчивость и низкую цену. Его часто используют для односкатных и двухскатных крыш. В целях защиты от коррозии стальная поверхность подвергается оцинковке и полимерному покрытию.

• Гибкая битумная черепица. Штучное покрытие, изготовленное из стекловолокна с пропиткой окисленным битумом, и верхним слоем из каменной крошки с пигментами. Можно использовать и на простых, и на сложных кровлях. Уклон ската должен превышать 12 градусов, иначе из-за накапливания влаги покрытие раньше времени выйдет из строя. Ценится за высокую шумоизоляцию, долговечность, экологичность, возможность замены отдельных мест без демонтажа всей поверхности. Но нужно создавать сплошную обрешетку и более сложную вентиляцию, что связано с дополнительными затратами.

• Композитная черепица. Представляет собой алюминиевые листы с покрытием из каменной крошки. Премиум-уровня, дорогие. Однако срок эксплуатации — на века. Изделия отличаются высокими показателями шумоизоляции, долговечностью, большим выбором оттенков. Но за ними сложно ухаживать, так как они притягивают пыль.

• Другие виды черепицы — керамическая, цементно-песчаная и т.д. В основном отличаются по составу и процессу производства. Базой керамической черепицы выступает гончарная глина, а у цементно-песчаной, соответственно — портландцемент и песок. Это элитные, долговечные и красивые материалы. Но тяжелые и дорогие.

Наиболее популярные варианты:

• Минвата. Упругий материал, хорошо держит тепло, экологичный и безопасный. Обладает звукоизоляционными свойствами. Не подвергается гниению, не привлекает грызунов. Однако потеряет свойства из-за постоянного намокания. Нуждается в паро- и гидроизоляционной защите.

• Пенополистирол. Мало весит, прочный, долговечный, легко монтируется. Но в то же время горючий.

• Пенопласт. Недорогой практичный утеплитель. Отличается влагостойкостью, хорошей теплозащитой, низкой ценой, простотой монтажа. Из минусов — горючесть, недолговечность, ему опасны солнечные лучи и грызуны.

Стропильная система

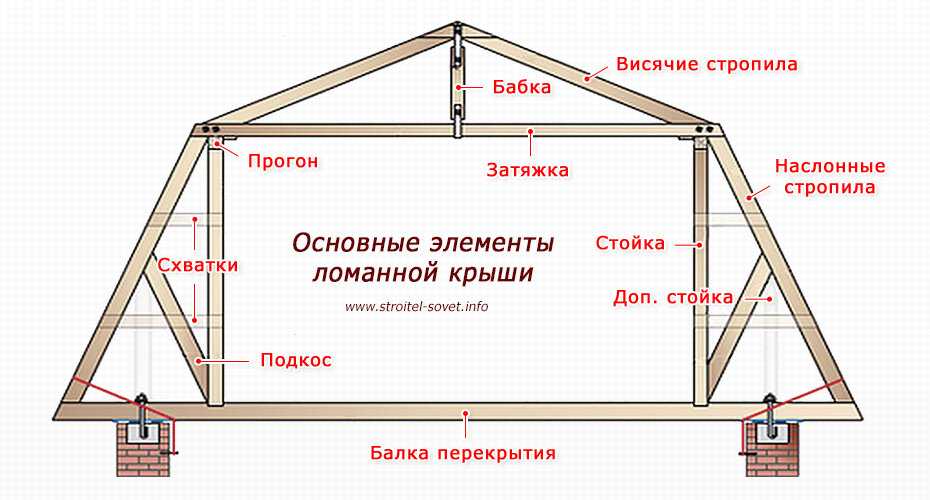

Общий вид стропил ломаной двускатной крыши представлен на иллюстрации.

Для стропил мансардной крыши берут качественную сухую древесину. Сорт — не ниже второго. При выборе сечения бруса и досок обращают внимание на размеры кровли, вес кровельного материала, ожидаемую ветровую и снеговую нагрузку, шаг стропил. Стандартный вариант — брус размером не менее 80х80 мм. Для  более прочной конструкции берут пиломатериалы 100х100 мм.

Расстояние между стропилами определяют по ширине используемых теплоизоляционных плит. Как правило, величина шага практически у всех утепляющих материалов составляет 60 см, а для минваты чуть меньше — 57 см.

Возведение стропильной системы выглядит следующим образом.

Окна

Как дальше сделать мансардную крышу? Нужны окна. На наклонной поверхности их делать несложно. Иное дело конструкции, расположенные на наклонной стене. На них приходятся сильные ветровые и снеговые нагрузки. А также предъявляются повышенные требования по водонепроницаемости.

Виды мансардных окон

По виду используемых материалов мансардные окна бывают:

• пластиковыми,
• деревянными.

В зависимости от конструкции выделяют:

• Балконные окна. К мансардному остеклению дополняют еще и балконное. Появляется возможность получить еще и небольшой балкон.
• С надставками. Окна имеют еще верхний дополнительный элемент.  Надставки добавляют конструкции декоративность. Бывают в форме треугольника или полукруга.
• Световой туннель. Является светоотражающим туннелем, который передает равномерно рассеивающийся свет на плафон в комнате.
• С нижним элементом. Нижний элемент устанавливают в одной плоскости с мансардным окном. Выступает как дополнительная часть. Увеличивает подачу освещения.
• Карнизные окна. Состоят из основных и дополнительных окон. Монтируют друг под другом, но не в одной плоскости. Увеличивают подачу светового потока и площадь обзора.

Правила установки мансардных окон

• Окна устанавливают вглубь кровли — на 0 см, на 3 см или на 6 см. Ориентироваться стоит на тип кровельного покрытия, архитектурные условия, снеговую и ветровую нагрузку.
• Верхний край оконного проема располагают на расстоянии 1,9-2,0 м над полом.
• Для крыш с большим уклоном подходят небольшие по размеру окна. Чем меньше уклон, тем более длинным окно может быть. Как правило, высота мансардного оконного проема составляет 78-160 см, а ширина — 54-140 см.
• По ширине окна делают на 3-7 см меньше, чем шаг стропил.

1. По периметру крыши укладывают и крепят мауэрлат (брус размером 100х100 мм). Он основанием для стропильной конструкции.
2. Формируют каркас крыши. По краям ставят стойки. Их прикрепляют при помощи уголков к продольным балкам. В верхней части стоек устанавливают перемычки. Между ними натягивают по горизонтали шнуры.
3. По этим шнурам устанавливают проемы с шагом, который выбирают, ориентируясь на размер утеплителя.
4. Устанавливают стропила, основная роль которых быть ребрами жесткости. Вначале производят монтаж нижних стропил, а затем — верхних.
5. Обрешетку из досок тоже фиксируются на каркасе мансарды.
   Потом на нее монтируют кровлю и утеплитель.
6. Мансардные крыши своими руками утепляют больше обычных. Слой утепления, как правило, толще.
7. После утепления можно заниматься внутренней отделкой помещения.

Ответ на вопрос, как сделать мансардную крышу, получен. Для большего понимания смотрите видео.
