Мансардную крышу своими руками сделать несложно. Вначале выбирают конструкцию. Она может быть двускатной, ломаной, односкатной. Далее выясняют, какие окна лучше подойдут — со вставками, балконные, световой тоннель, с нижним элементом или карнизные.

Затем выбирают материалы. Из кровельных можно отдать предпочтение металлочерепице, профнастилу, гибкой битумной, композитной, керамической или цементно-песчаной черепице. Из утеплителей — минвате, пенополистиролу и пенопласту. После выбора материалов и утеплителей приступают к работе. Сначала делают стропильную систему. Затем на нее монтируют утеплитель и кровельное покрытие. Мансардная крыша своими руками готова. С задачей справились!

Будьте в курсе!

Подпишитесь на новостную рассылку

этапы изготовления мансарды частного дома, технология возведения, чертежи, проект ломаной крыши, как строить, устройство, строительство

Содержание:

Особенности строительства мансард
Пошаговая инструкция — этапы изготовления

Наличие мансардной крыши позволяет значительно увеличить полезную площадь частного домовладения. Чтобы сэкономить, многие владельцы задумываются над возможностью устройства мансарды своими руками. По мнению специалистов, это вполне осуществимо, если изучить соответствующую информацию.

Особенности строительства мансард

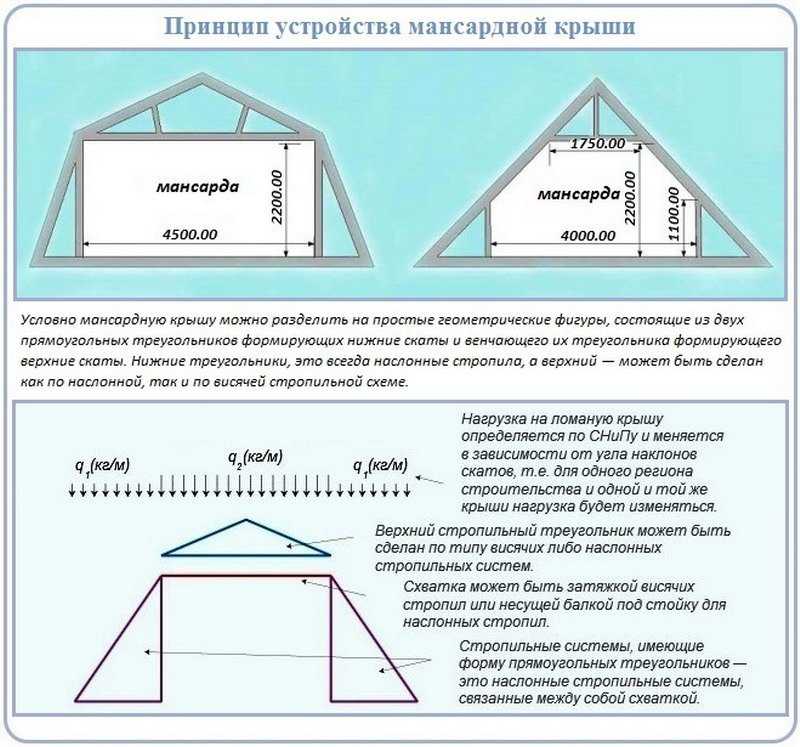

Одним из лучших вариантов считается ломаная мансарда. Она получается просторной и после соответствующей отделки будет полноценной жилой площадью. Когда возводится такая кровля без проведения точных расчетов не обойтись. Нельзя не отметить, что проект мансарды с двускатной ломаной крышей должен учитывать рекомендации СНиП.

При этом необходимо принимать во внимание множество нюансов выполнения такой работы:

1. Если здание строится на местности, где преобладает умеренный климат с частой ветреной погодой, а снег выпадает крайне редко, можно делать крышу с небольшим углом наклона. Такая технология строительства крыши довольно часто применяется в нашей стране.
2. В том случае, когда в районе проживания снегопады и ливни являются частым явлением, следует отказаться от пологой кровли.
3. Непременно нужно обустроить качественную звуко-, гидро – и теплоизоляцию, ведь мансарда должна получиться таким же жилым помещением, как и другие комнаты в домовладении.
4. Лучшим кровельным материалом при строительстве крыши мансардного типа считается шифер или черепица. Некоторые хозяева ошибочно монтируют металлические покрытия, но с наступлением холодной погоды у них возникают проблемы с теплосбережением мансардного помещения. Строительные материалы нужно выбирать с огнеупорными и влагостойкими качествами, поскольку крыша всегда состоит из элементов, сделанных из дерева. Для их лучшей сохранности такие поверхности подвергают обработке противогрибковыми препаратами.
5. Если при обустройстве крыши мансарды своими руками соорудить наружную лестницу, можно сэкономить в доме полезную площадь. Более удобной для жильцов будет внутренняя лестница, но она займет немало квадратных метров. Существует еще один вариант – обустройство потолочной лестницы, которая практически не занимает места. Что касается винтовой конструкции, то ее удобство вызывает сомнения.

Пошаговая инструкция — этапы изготовления

Когда возводится мансарда своими руками — этапы изготовления будут следующими:

1. Поверх гидроизоляции монтируют деревянные балки, имеющие сечение 10х10 сантиметров.
   Лучшим гидроизоляционным материалом в данном случае считается рубероид или толь в рулонах, поэтому работать с ними удобно даже при отсутствии соответствующих навыков. Если перекрытие в доме деревянное, то нет необходимости укладывать под основные балки дополнительный брус.
2. Далее следует монтаж стоек на балки с таким же размером сечения. Эти стойки выполняют функцию своеобразного скелета для стен мансарды. Их необходимо устанавливать на расстоянии не более двух метров друг от друга. Обеспечить качественную работу на данном этапе помогут сделанные своими руками чертежи крыши мансарды. При отсутствии необходимых знаний, можно обратиться к профессионалам.
3. Каждая из стоек должна располагаться совершенно ровно, для их фиксации используют шипы и скобы. Правильность установки следует сверять с уровнем и в случае необходимости подпиливать эти элементы в определенном месте. После завершения установки стоек, их обшивают с двух сторон. С внутренней стороны используют листы обычной фанеры или гипсокартона, а с внешней – горбыль. Важно уложить между стойками утеплитель.
4. Далее монтируют верхний брус с аналогичным сечением. Крепить его можно любым способом. Когда строится мансандровая крыша, главное, чтобы балки были установлены прочно и крепко.

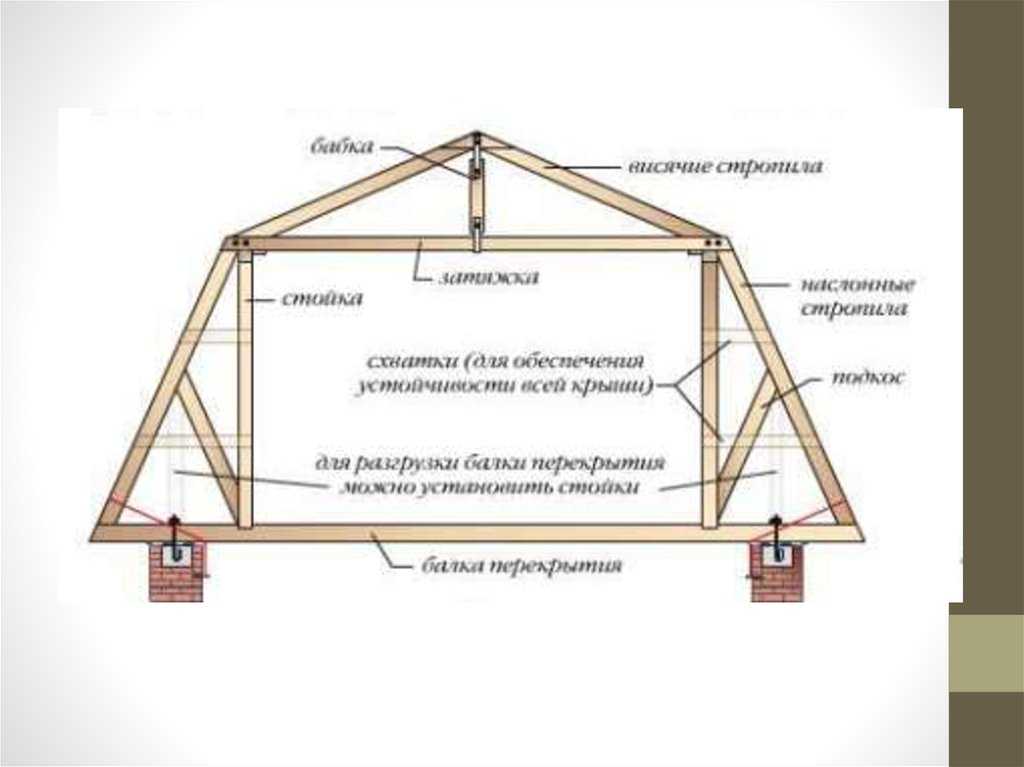

5. На этом этапе предстоит установка мауэрлата, который представляет собой опору для подстропильной ноги, расположенной внизу конструкции. Благодаря этому элементу обеспечивается прочность фиксации стропил кровли к стенам. Для мауэрлата нужен брус или доска, у которых сечение 40х40 сантиметров. Под него укладывают гидроизоляцию для недопущения процессов гниения.
6. Если мауэрлат смонтирован качественно, он защитит крышу дома от воздействия ветра, в зимнее время от снега и других нагрузок. Чтобы его тщательно закрепить, используют проволоку сечением 5 миллиметров, желательно отожженную, которая предназначается для обвязки. Для придания стенам прочности, проволоку вмуровывают непосредственно в них.

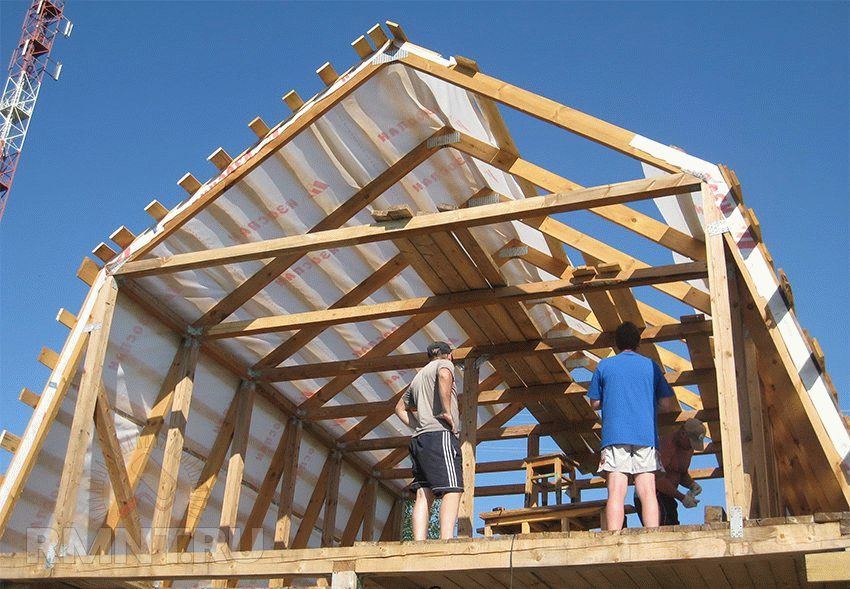

7. На следующем этапе, согласно технологии возведения мансардных крыш частных домов, нужно поставить стропильные ноги. Сначала производят разметку на мауэрлате и стропильной раме в местах, где запроектирована установка стропил. Как правило, шаг монтажа составляет 100 –120 сантиметров. Стропила изготавливают из идеально ровных досок сечением 4 –5 сантиметров и шириной 15 сантиметров.
8. Стропильные ноги должны опираться на обязательный элемент конструкции — на коньковую балку. Она не потребуется, если длина стропила не превышает 8 метров. Тогда обходятся обычными растяжками.
9. Установку кобылок производят аналогично тому, как это делалось со стропилами. Для упрощения работы ее начинают выполнять от двух крайних элементов. Между ними натягивают шпагат и ориентируются на него при монтаже следующих кобылок. Когда они установлены, к ним прибивают доску подола, служащую препятствием для ветра и атмосферных осадков.
10. До того как строить мансардную крышу, при составлении чертежей необходимо определиться с местом расположения окон. Площадь оконных проемов не может быть меньше 12-13% площади боковых стен.
    Там, где будут ставиться окна, следует укрепить стропила. Для этого устанавливают поперечные брусы, которым предстоит стать верхней и нижней частью оконного проема, в который помещают и крепят раму.

Как построить мансарду своими руками

Далее следует убедиться в том, что вся предыдущая работа сделана правильно. При помощи уровня нужно сверить все размеры стропил и балок с составленными своими руками чертежами мансардной крыши. Также необходимо удостовериться в прочности и надежности крепления элементов конструкции, посмотреть, везде ли уложен утеплитель. Возможно, придется устранить небольшие недоработки.

Можно обратиться к опытному строителю, чтобы он оценил качество работы по обустройству мансарды в доме, поскольку крыша должна быть крепкой, безопасной и долговечной.

Если все в том, как поставить мансарду, сделано хорошо и конструкции ничего не угрожает, можно приступать к следующим этапам строительства:

1. Когда готов скелет крыши, дальше прибивают к стропилам рейки обрешетки. Шаг их монтажа зависит от кровельного материала, который выбран для покрытия крыши.
2. После установки обрешетки на нее укладывают гидробарьер. Чаще всего для этого используют обычную полиэтиленовую пленку. Стоит она недорого и при этом качественно защитит мансардное помещение от проникновения внутрь влаги. Ее крепят с помощью строительных скоб. Полотна пленки следует укладывать снизу к верху с нахлестом.
3. Сверху слоя пленки размещают теплоизоляционный материал. Одним из лучших утеплителей считается минеральная вата. Этот материал легкий, безопасный для здоровья, превосходно удерживает тепло. Кроме этого, минвата не дает распространяться грызунам в доме.
4. В месте, где находится кровля, монтаж выполняют по аналогичной схеме, как и в случае с полиэтиленовой пленкой. Кровельный материал укладывают так же, накладывая элементы один на другой. Необходимо следить за тем, чтобы в местах, где имеется разлом крыши, верхний из шаров кровли выступал над нижним. Этот момент очень важен, поскольку неправильно выполненный монтаж завершится тем, что даже при небольшом дождике кровля мансарды начнет протекать, а деревянная конструкция постепенно приходить в негодность.
5. Устанавливать конек нужно так, чтобы после завершения строительства атмосферные осадки не могли попадать под кровлю.

Завершающий этап возведения мансардной крыши

После того как основная часть строительства мансарды завершена, приступают к установке дверей и окон, которые являются неотъемлемым элементом крыши такой конструкции. Кровельный пирог в данном случае делают многослойным, чтобы внутри мансардного помещения была обеспечена шумо- тепло – и гидроизоляция.

Если не принято решение относительно лестницы, лучше всего остановить выбор на внешнем варианте, который выполнить будет проще и дешевле. Со временем можно сделать лестницу внутри помещения, но при этом часть пространства в доме потеряется.

Немало внимания нужно уделить облицовочным работам, если в мансарде будет находиться жилая комната. Правда, для каждого, кто своими руками хоть когда- то делал ремонт в собственном доме, такая работа не будет сложной.

Даже, если решено пригласить бригаду опытных строителей, информация, как построить мансардную крышу, не станет лишней. Она позволит контролировать ход проведения работ по обустройству кровли мансардного типа.

Монтаж на двускатной стене — радиационный барьер AtticFoil™

Перейти к содержаниюПерейти к главному меню

Главная › Как установить лучистый барьер › Установка на фронтонную стену

Излучающий барьер AtticFoil · Концы фронтона

Покрытие фронтонов на чердаке

Фронтон представляет собой треугольную часть стены на чердаке, которая находится между краями наклонной крыши. Размер и форма фронтонной стены зависят от конструктивной схемы чердака, но все чердаки имеют тот или иной тип фронтона. Фронтонная стена (также называемая фронтонным концом) чаще относится ко всей стене, включая фронтон и стену под ним. Если на вашем чердаке есть стены, на которые попадает прямой солнечный свет, вы хотите решить проблему с лучистым барьером в качестве первой линии защиты от притока тепла.

Можно ли прикрепить лучистый барьер к фронтону?

Простой ответ — да; если фронтонная стена ловит прямые солнечные лучи, то вы хотите покрыть ее лучистым барьером.

Почему? Потому что, когда сияющие солнечные лучи попадают на эту стену, она поглощает это излучение и повторно излучает его по чердаку, как это делают скаты крыши. Поэтому имеет смысл использовать лучистый барьер в этой области, чтобы блокировать приток лучистого тепла. Просто установите фольгу, как обычно, и не забудьте обеспечить надлежащий поток воздуха. Если вы сделаете это, вы добавите к общему эффекту более прохладного чердачного помещения и более эффективного дома в целом.

Простая установка

Установка теплоизоляционного барьера на фронтоне ничем не отличается от установки теплоизоляционного барьера на наклонных сторонах крыши. Как и в случае любого лучистого барьера, вы должны обеспечить воздушный зазор по крайней мере с одной стороны фольги, чтобы присутствовало лучистое тепло, и фольга могла блокировать его. При установке излучающей барьерной пленки на фронтонной стене основная цель состоит в том, чтобы получить как можно больше покрытия, не препятствуя естественному движению воздуха.

Некоторые фронтонные стены представляют собой гладкие стены без вентиляционных отверстий. В этих случаях вы можете полностью покрыть стену, как если бы вы оклеивали поверхность обоями. Однако, если на вашем фронтоне есть вентиляционные отверстия, вам необходимо убедиться, что при покрытии области вы оставляете зазор или пространство над и под вентиляционным отверстием. Этого можно добиться, разрезав фольгу или обернув два отдельных куска вокруг вентиляционного отверстия, чтобы контролировать расстояние. Другой вариант — оставить вентиляционное отверстие полностью открытым и просто скрепить его фольгой. Какой бы метод установки вы ни выбрали, главное, чтобы оставалось пространство для прохода воздуха.

Если вы планируете отделать стену и сделать ее частью жилого помещения, то установка будет немного отличаться. Вместо чердачного воздуха, который является необходимым воздушным пространством, теперь вам нужно будет создать воздушное пространство. Самый простой способ сделать это — прикрепить деревянные планки вертикально к фронтонной стене, а затем установить фольгу внутри каждого отсека, образованного деревянными планками. Прикрепите фольгу к боковым сторонам деревянных планок и убедитесь, что она не провиснет и не соприкоснется с настилом при добавлении изоляции.

Если вы хотите увидеть несколько примеров успешных мансардных установок, посмотрите нашу галерею проектов «Сделай сам».

Вентиляционные отверстия конька и фронтона работают вместе

DonNichols/iStock/Getty Images Plus через Getty Images

Получите предложения от 3 профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Нет ничего лучше свежего и просторного дома, и правильная вентиляция крыши является ключом к его достижению. Некоторые домовладельцы могут не осознавать важность вытяжных вентиляционных отверстий на крыше и чердаке. Оказывается, эти системы являются MVP, когда речь идет о регулировании температуры, воздушного потока и уровня влажности. Так что да, они имеют большое значение. Существует столько же типов вентиляции, сколько и крыш, а в некоторых старых домах есть мешанина из различных типов вытяжных вентиляционных отверстий. Вот совок по смешиванию и сочетанию этих вентиляционных отверстий.

Фронтонные вентиляционные отверстия Описание

Если у вас двускатная крыша, у вас, вероятно, также есть фронтонные вентиляционные отверстия. Как отличить двускатную крышу? Ищите крышу с одним длинным гребнем, охватывающим всю ее поверхность. Квалифицированный кровельщик размещает фронтонные вентиляционные отверстия на боковых стенах под карнизом на обоих концах крыши. Фронтонные вентиляционные отверстия, также известные как жалюзийные вентиляционные отверстия, пассивно вентилируют чердачное пространство и крышу. С вентиляционными отверстиями с каждой стороны крыши свежий воздух поступает через одно вентиляционное отверстие, а спертый воздух выдавливается через другое. Думайте о форточках как о двух открытых окнах на противоположных сторонах комнаты.

Коньковые вентиляционные отверстия Описание

Как видно из названия, коньковые вентиляционные отверстия проходят по всей длине конька вашей крыши, прямо вдоль козырька. Они предлагают гладкий, утонченный вид, поскольку маскируются под подходящую черепицу. Как и фронтонные вентиляционные отверстия, коньковые вентиляционные отверстия обеспечивают пассивную вентиляцию. Теплый воздух естественным образом поднимается вверх и покидает чердак через коньковую вентиляцию. Тем не менее, конструкция обеспечивает фантастическую эффективность, поскольку этот тип вытяжного вентилятора покрывает много квадратных метров.

Вентиляционные отверстия фронтона и конька хорошо работают вместе?

Простой ответ: не совсем так. Если в вашем доме одновременно работают коньковые и фронтонные вентиляционные отверстия, вам следует подумать о герметизации фронтонных вентиляционных отверстий. Различные типы вытяжных вентиляционных отверстий фактически мешают друг другу работать эффективно. Коньковые вентиляционные отверстия особенно хорошо справляются со своей работой, когда их не трогают. Фронтонные вентиляционные отверстия могут прерывать эффект «подъема тепла», создаваемый ребристыми вентиляционными отверстиями, создавая перекрестный ветер или циркулирующий воздух по всему дому.

Конечный результат? Менее комфортный дом и более высокий счет за электроэнергию. Некоторые домовладельцы сообщают, что эта комбинация вентиляционных отверстий фактически затягивает снег на чердак в зимние месяцы. Давайте сохраним зимнюю страну чудес снаружи, не так ли?

Конечно, любое негативное воздействие зависит от размера ваших вентиляционных отверстий на фронтоне. Если они маленькие и не пропускают много воздуха, вероятность конфликта с коньковыми форточками минимальна.

Как определить, что вентиляционные отверстия на фронтоне и коньке отрицательно влияют на вентиляцию

Есть два простых способа выяснить причину любых проблем с вентиляцией, вызванных комбинированием типов вытяжки.

Энергоаудит

SimplyCreativePhotography/iStock через Getty Images

Наймите профессионала для проведения энергоаудита дома или попросите свою энергетическую компанию сделать это бесплатно. Эти технические специалисты профессионально проанализируют эффективность вашей вентиляционной системы и дадут вам знать, являются ли ваши коньковые и фронтонные вентиляционные отверстия друзьями или смертельными врагами. Они также проверят ваши вентиляционные отверстия на потолке, чтобы убедиться, что они взаимодействуют с остальной частью вашей выхлопной системы. Вы получите отчет с подробным описанием эффективности вашей системы и информацией о любых вентиляционных конфликтах. Вы также узнаете, стоит ли вам инвестировать в дополнительную вентиляцию, например, в чердачные вентиляторы или турбины на крыше.

Проверьте сами

Вы можете засучить рукава и выполнить простой самостоятельный тест, чтобы проверить любую медлительность вентиляции, вызванную борьбой вентиляционных отверстий на фронтоне с вентиляционными отверстиями на коньке. Измерьте температуру посреди чердака, а затем закройте вентиляционные отверстия на фронтоне картоном или пластиком. Оставьте закрытые вентиляционные отверстия в покое на несколько дней, а затем выполните еще одну проверку температуры в том же месте. Если температура более комфортная, чем раньше, держите вентиляционные отверстия закрытыми. Если это менее удобно, откройте их снова.

Как заклеить вентиляционные отверстия на фронтоне навсегда

Если вы решили закрыть вентиляционные отверстия на фронтоне на долгое время, вам следует начать с герметизации вентиляционных отверстий на чердаке пластиком или картоном. Подумайте о том, чтобы нанять профессионала для наружных вентиляционных отверстий, если, конечно, вы не очень комфортно чувствуете себя на высоте. Вы можете вырезать деревянные доски, чтобы закрыть внешние вентиляционные отверстия; это поможет защитить от экстремальных погодных условий (и не беспокойтесь, нет необходимости делать герметичную изоляцию). Выстроившись, забейте гвоздь или два и сделайте глубокий вдох свежего проветриваемого воздуха.
