Как построить каркасный дом своими руками пошаговая инструкция

Каркасные дома очень распространены в странах Европы и Америки. Растет их популярность и в России. Высокая скорость сборки и энергоэффективность — вот два ключевых момента, которые определяют перспективность этой технологии. К тому же каркасный дом своими руками построить несложно. Потребуется только навыки работы с деревом, 1-2 помощника и подробная пошаговая инструкция.

Правильный каркасный дом

Каркасное здание представляет собой жесткую раму из дерева или металла с заполнением эффективными утеплителями. Чаще всего используется минеральная вата как близкий по свойству к древесине материал. Его неоспоримое преимущество перед пенопластовой изоляцией — абсолютная негорючесть и экологическая безопасность.

Наружная обшивка выполняется из влагостойких материалов — ОСП, фанеры, сайдинга, фасадных панелей и т. д. Внутренняя — из гипсокартонных, гипсоволокнистых плит, дерева.

Каждый узел каркасного дома должен собираться правильно и обеспечивать прочность и устойчивость всей системы, отсутствие мостиков холода. Нормативы, которые регламентируют все детали технологии, — СП 31-105-2002. Каркасные здания позиционируются как энергоэффективные, и это действительно так, но при условии соблюдения всех требований их строительства.

Два варианта одной технологии

Возведение каркасных домов проводится двумя способами:

• Методом «Канадская платформа». Сначала устраивается перекрытие и пол первого этажа, затем на нем собираются крупные секции — целые стены или их сегменты. После установки в проектное положение конструкции закрепляются, утепляются и обшиваются.
• Пошаговой сборкой. Все элементы раскраиваются и фиксируются по месту. Сначала нижняя обвязка, затем стойки и верхняя обвязка. Такой способ более долгий, но он позволяет обойтись 1-2 помощниками или даже построить небольшой дом в одиночку.

«Канадская платформа» используется при типовом строительстве, когда на заводе изготавливаются конструкции высокой степени готовности. Их привозят на строительную площадку и монтируют с помощью грузоподъемных механизмов за несколько дней.

При самостоятельном возведении каркасного дома проще и легче пошаговый монтаж. Усилиями двух-трех человек можно устанавливать не только отдельные элементы, но и укрупненные блоки, совмещая традиционный метод и «Канадскую платформу».

Фундамент: как выбрать

Нагрузка от каркасного дома сравнительно небольшая, поэтому подходят различные типы фундаментов:

• свайный или столбчатый;
• ленточный малого или глубокого заложения;
• плита.

Выбор основания зависит от многих факторов, но основной из них — характеристики грунта на участке:

• механический состав;
• уровень грунтовых вод;
• несущая способность.

Помимо этого может предусматриваться цокольный этаж или подвал. Чтобы выбрать какой-либо вариант, должно быть обоснование в виде результата инженерных изысканий и проектной документации.

Свайный (столбчатый)

Это самый недорогой и быстровозводимый фундамент. Он очень часто используется при строительстве каркасных домов. Представляет собой погруженные в землю отдельно стоящие анкеры, соединенные по оголовкам горизонтальной балкой — ростверком.

Сваи монтируются различными способами:

• ввинчиванием;
• забивкой;
• заливкой бетона в скважину;
• кладкой из блоков, кирпича.

Свайные основания используются на любых почвах. На слабых и сильносжимаемых грунтах это практически единственный вариант.

Для определения количества и сечения свай производится расчет с учетом нагрузки и особенностей проекта. Опоры устанавливаются с шагом не более 3 м.

Точки размещения опор:

• по углам здания;
• под пересечениями стен и перегородок;
• в местах расположения тяжелого оборудования и конструкций — печей, каминов, колонн и т.д.;
• между несущими стенами при больших пролетах.

При устройстве свайных фундаментов не требуется рыть котлован или выравнивать площадку. Достаточно удалить верхний плодородный слой почвы.

Монтируются опоры механическими установками или вручную. Винтовые и забивные свайные фундаменты сразу готовы к дальнейшей нагрузке, а вот для буронабивных требуется время для затвердевания бетона и набора прочности.

Ленточный

При устройстве фундамента-ленты под каркасный дом заглублять подошву ниже уровня промерзания нерационально, если это не предусмотрено проектом.

При мелкой закладке фундамента неизбежно возникает морозное пучение, особенно на глинистых и водонасыщенных грунтах. Рекомендуется проложить прифундаментный дренаж, сделать утепленную отмостку и обеспечить водоотведение при дождях. Эти мероприятия предупреждают переувлажнение грунта, снижают его сезонные подвижки.

Технология устройства мелкозаглубленного ленточного основания:

1. Выкопать траншею глубиной 50-70 см.
2. Засыпать щебень и песок на высоту 20 см, уплотнить. Это дополнительный дренаж.
3. Установить опалубку из досок, фанеры.
4. Уложить гидроизоляцию для защиты от раннего обезвоживания бетона, а впоследствии от увлажнения поверхностными водами.
5. Смонтировать арматурные каркасы.
6. Залить бетон марки не ниже М 300.

Хорошими характеристиками обладает свайно-ростверковый фундамент, где между отдельными заглубленными опорами устраивается малозаглубленная ж/б лента. Он объединяет преимущества обеих конструкций, равномерно распределяет нагрузку на грунт и противостоит силам пучения.

Плитный

Этот тип фундаментов применяется чаще всего в каркасном строительстве виде утепленной шведской плиты УШП. Многослойная конструкция достаточно трудоемкая и материалоемкая, но при ее устройстве проделывается большой объем работ.

Фундамент-плита позволяет уже на начальном этапе получить:

• хорошее утепление для снижения теплопотерь;
• готовый под отделку пол первого этажа;
• выполненную разводка всех инженерных коммуникаций.

Плитное основание заглубляют не более чем на 40-50 см. Его называют «плавающим», поскольку при сезонном пучении грунта оно может свободно перемещаться.

Водоотведение из-под подошвы фундамента обеспечивается толстой щебеночно-песчаной подушкой. Ее тщательно уплотняют и выравнивают. На этом этапе проводится закладка трасс для коммуникаций и установка гильз для вывода их наружу. По подушке заливается бетон толщиной 10-20 см. Предварительно конструкция армируется сетками в 2 слоя. Опалубку можно снимать через 72 часа, а к дальнейшему строительству приступать спустя 5-7 дней.

Плитный фундамент обладает высокой тепловой инерцией и долго сохраняет накопленную энергию. Для каркасных домов это важно, поскольку их стены хотя и обладают низкой теплопроводностью, но тепло не аккумулируют.

Каркасный дом своими руками: пошаговая инструкция с фото

В любом случае работать удобнее, когда готов нижний уровень. Не нужно каждый раз, чтобы вбить гвоздь, пользоваться лестницами или стремянками, поэтому после укладки нижней обвязки (лежня), как правило, монтируется черновой настил или полы. Пиломатериалы, которые будут расположены вблизи земли, обязательно пропитываются антисептиками для предупреждения гнили.

Укладка нижней обвязки

Предварительно поверхность фундамента покрывается отсечной гидроизоляцией — слоем горячего битума и 2 рядами рубероида или гидроизола. Эта мера предотвратит подсос капиллярной влаги из бетона.

В качестве нижней обвязки используется брус сечением 100х150 мм или 2 доски 50х150 мм. Предварительно их нужно обработать антисептиками и подготовить отверстия в местах установки шпилек.

Шпильки рекомендуется заранее замуровать в фундаменте, закрепив нижним концом к арматурному каркасу. Если этого не сделано сразу, можно вкрутить в затвердевший бетон анкер-дюбели с резьбой под гайку. Длина крепежа — 150-200 мм, диаметр 12-16 мм, глубина погружения в фундамент не менее 100 мм. Шаг установки шпилек или анкеров — не более 2400 мм.

Монтаж шпилек — ответственная операция. Они должны быть строго вертикальны, отклонения допускаются минимальные. Начинают установку с углов, затем натягивается причалка (шнур), а по ней уже крепятся остальные анкеры. Чтобы не забрызгать резьбу при бетонировании, на нее накручиваются бумага, пленка или аналогичные материалы.

Для разметки отверстий на нижней обвязке рекомендуется положить доску или брус сверху на фундамент прямо поверх шпилек и легко ударить по дереву молотком. На обратной стороне останутся отпечатки, по которым уже можно точно провести сверление. Обвязку нужно выставить строго горизонтально и затянуть гайки.

В углах брусья стыкуются в «лапу», по длине косым или прямым замком с дополнительным усилением накладкой. При установке обвязки на свайный фундамент соединение должно располагаться точно над опорой.

Монтаж лаг

Лаги — это горизонтальные прогоны, которые служат основанием для укладки настила для пола, а также нижней обшивки и утеплителя. Они изготавливаются из досок 50х150-80х220 мм, поставленных на ребро, двутавровых или составных балок. Сечение подбирается исходя из расстояния между опорами.

Лаги крепятся способами:

• металлическими уголками или кронштейнами встык к лежню;
• с опиранием на нижнюю обвязку, с наружной стороны торцы закрываются фасадной доской.

Стыкуются лаги только на прогонах. К лежню прибиваются косо с помощью гвоздей, а к фасадной доске прикручиваются 2-3 саморезами.

Если пролет более 2,5 м, между балками устанавливаются распорки для жесткости и предупреждения прогибов. Они крепятся прибитыми наискось гвоздями к лагам.

Устройство пола

• 400 мм — 30 мм ГВЛ и 16 мм остальные материалы;
• 500 мм — фанера, ЦСП 16 мм, ДСП, пиломатериалы 19 мм, ГВЛ 36 мм;
• 600 мм — фанера 18 мм, ЦСП 26 мм, ДСП 19 мм, доски 36 мм.

На участках, где возможно замачивание пола в процессе эксплуатации (ванные, санузлы, кухни и т. д.), проводится гидрофобизирующая обработка поверхности и краев древесных материалов.

На этом этапе можно провести утепление, поскольку каркас перегородок в последующем крепится к черному полу и демонтаж верхнего покрытия будет затруднен.

В качестве теплоизоляции используются:

• засыпные материалы — керамзит, вермикулит, перлит и т.д.;
• волокнистые — базальтовая вата, стекловата и т.д.;
• полимерные вспененные — экструдированный пенополистирол, пенопласт, поролон;
• напыляемые — полиуретан, эковата.

На лаги в нижней части прибиваются черепные бруски, на них крепятся листы ОСП, влагостойкой фанеры. Это основание для укладки теплоизоляции.

Дальнейшая последовательность зависит от вида материала:

• Наиболее капризна минвата. Ее нужно защитить от попадания воды и пара, поэтому и снизу, и сверху укладываются парогидроизоляционные мембраны.
• Пенополистирол не боится влажности, но очень любим мышами. В местах, где возможно их проникновение, стоит положить металлические сетки с мелкой ячейкой — 5-8 мм.
• Засыпные чаще используются в полах по грунту. Толщина засыпки — не менее 20 см.
• Напыляемые виды наносятся профессиональным оборудованием. Создается достаточно высокое давление, поэтому нижняя обшивка должна быть очень прочной.

После укладки теплоизоляции монтируется черновое напольное покрытие. Оно служит горизонтальным основанием для подготовки конструкций, а также дальнейшего монтажа перегородок.

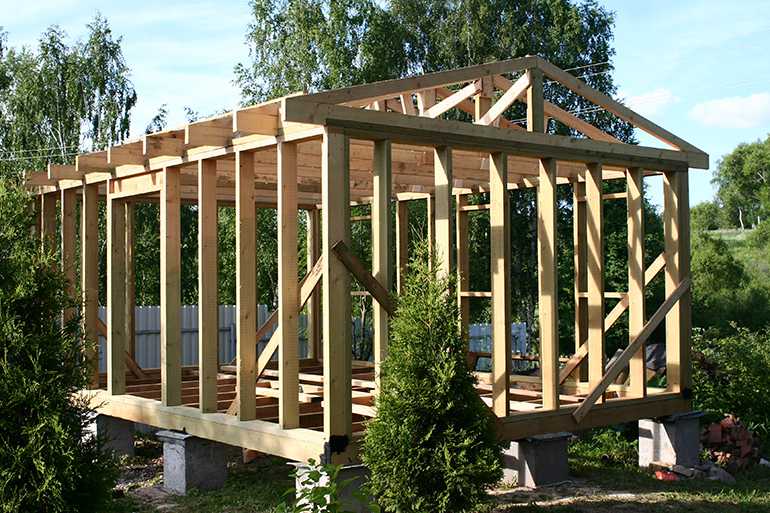

Как построить каркас

Для изготовления элементов каркаса используется древесина не ниже 2 сорта с влажностью не более 22%. Она не должна иметь пороков свыше допустимых по ГОСТ 8242.

Для крепления применяются гвозди с плоскими или коническими головками, саморезы, скобы, оцинкованные накладки толщиной не менее 0,4 см, металлозубчатые пластины, клеящие составы.

Основные элементы каркаса:

• вертикальные — стойки;
• горизонтальные — обвязка, перемычки над проемами;
• диагональные связи, распорки при отсутствии жесткой обшивки.

Если каркас облицовывается листовыми материалами, диагональные элементы используются временно для фиксации отдельных сегментов в пространстве.

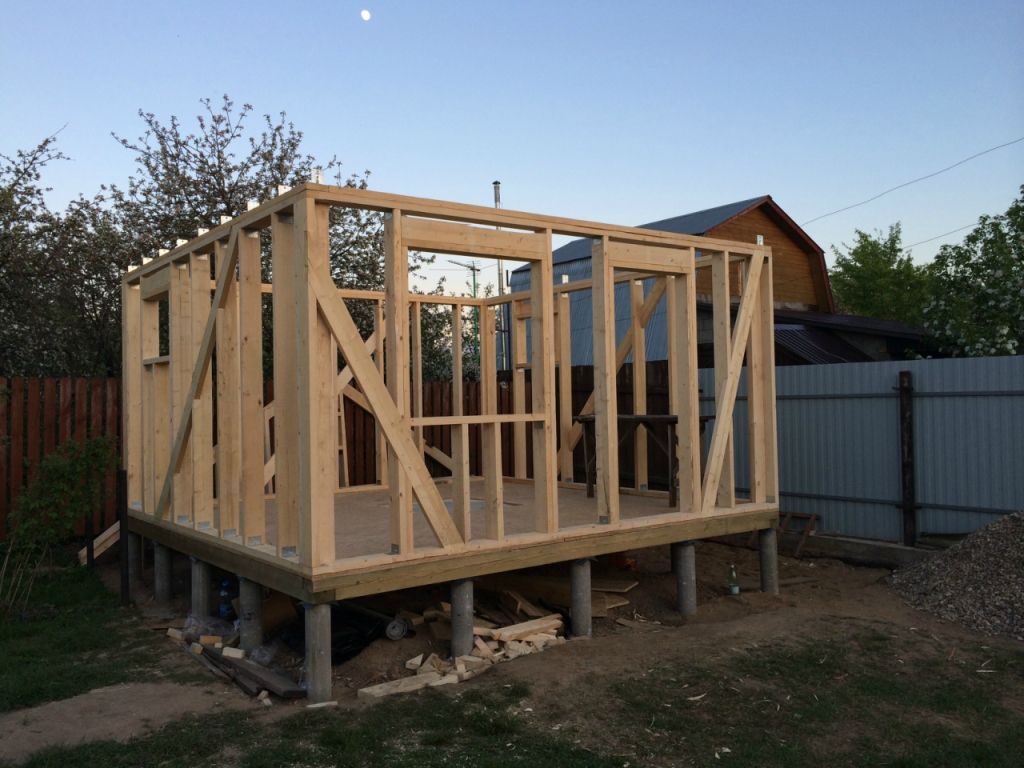

Установка стоек

Сечение вертикальных несущих элементов рассчитывается по нагрузкам. СП 31-105-2002 допускает без расчета использовать для стоек доски 50х150 мм длиной 3000 мм при установке их с шагом до 600 мм. По всей высоте они должны быть цельными, без сращивания, кроме отрезков над проемами.

Для внутренних стен одноэтажных домов сечение стоек может быть уменьшено до 40х100 мм. В двухэтажных нагрузка более высокая, поэтому опорные элементы ставятся чаще — с расстоянием до 300 мм.

Углы и проемы

Каркас в углах устраивается из 2-3 стоек, чтобы обеспечить устойчивость и предотвратить образование мостиков холода. При этом к одной из досок впоследствии крепится обшивка.

Вокруг проемов стойки должны быть двойными, чтобы компенсировать снижение жесткости в ослабленных местах. Примыкающие к проему части стоек монтируются между нижним лежнем и перемычкой, а внутренние — между двумя обвязками (верхней и нижней).

Одинарные стойки по проемам допускаются в перегородках и наружных стенах, если их ширина не превышает шага установки стоек.

Перемычки устраиваются из двух досок, уложенных на ребро. Соединяются они гвоздями. Чтобы толщина перемычки была равна высоте сечения стойки, между досками прокладываются деревянные бруски или жесткий утеплитель.

Все элементы каркаса скрепляются гвоздями длиной не менее 80 мм. Минимальное количество крепежа — 2-4 шт. на одно монтажное соединение. Допускается делать пазы и пропилы, но не более 1/3 высоты несущего сечения. Для ненесущих элементов оставшаяся целая часть не должна быть менее 40 мм.

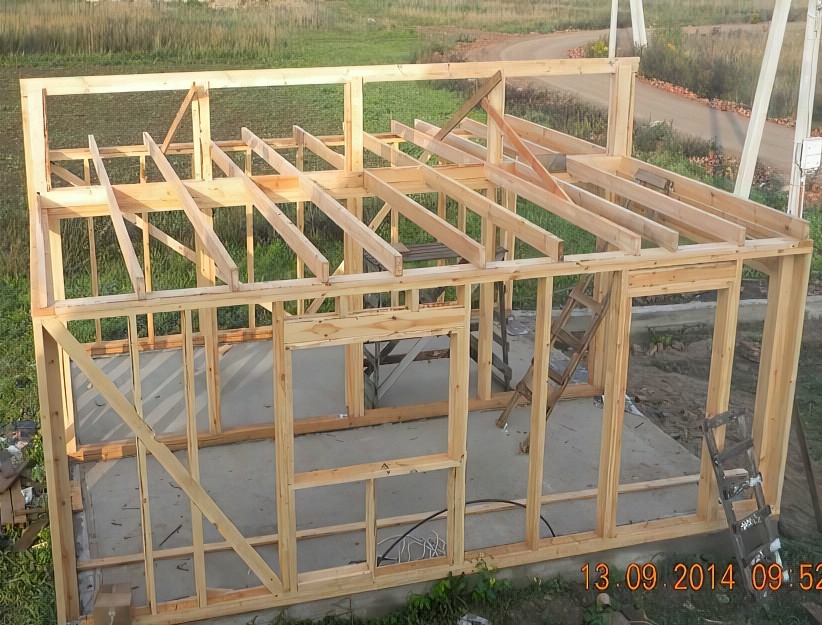

Верхняя обвязка и перекрытие

Верхняя обвязка, как правило, изготавливается из 2 досок. Толщина их не менее 38 мм, а ширина равна высоте сечения каркасных стоек. Нижняя доска прибивается к каждой из опор. Стыки можно делать только над стойками.

Верхняя доска крепится к нижней, но со смещением стыков на ширину одного шага между стойками. В углах и сопряжениях стен все ряды обвязки должны перекрывать друг друга.

Если все-таки стыки нижних досок невозможно сделать над опорой, используются усиливающие стальные накладки.

Балки межэтажных перекрытий крепятся к верхней обвязке каркаса встык с помощью кронштейнов. По торцам устанавливается фасадная обвязочная доска так, чтобы ее поверхность находилась в одной плоскости с наружной поверхностью стены. В качестве крепежа используются гвозди, саморезы применять не рекомендуется.

Обшивка

Выполняется, как правило, из жестких листовых материалов или дерева — гипсокартонных или гипсоволокнистых листов, фанеры, ЦСП, доски. К обшивке впоследствии крепится облицовка или декоративная отделка.

Ограничений по огнестойкости обшивки для 1-2 этажных зданий в строительных правилах нет. Но нужно учитывать общие принципы монтажа горючих материалов в соответствии с пожарной безопасностью.

Если в качестве обшивки используются нежесткие материалы, на этапе возведения каркаса должны устанавливаться диагональные связи:

• деревянные укосины, которые крепятся к 2-3 стойкам и врубаются торцами в нижнюю и верхнюю обвязку;
• перфорированная стальная полоса;
• короткие и длинные распорки.

Для крепления обшивки можно использовать гвозди и саморезы. Края листов должны располагаться строго по опорам или элементам обрешетки.

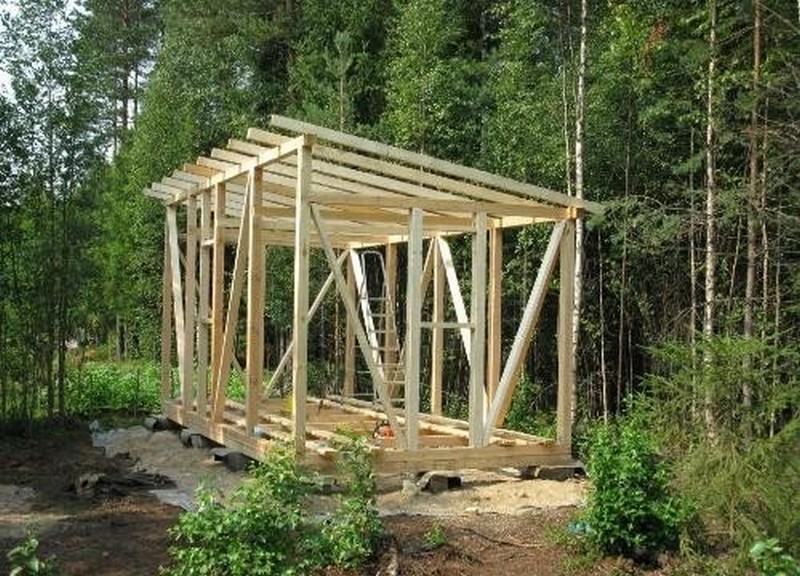

Монтаж крыши

Стропильная система каркасного дома монтируется в несколько этапов:

1. По торцам устанавливаются крайние стойки под коньковый брус.
2. Натягивается шнур, по нему ставятся остальные опоры, временно фиксируются подпорками.
3. Крепится коньковый брус сечением 50х150-50х200 мм.
4. Проводится разметка под стропила.
5. Стропильные ноги раскраиваются по шаблону, в нижней части выбираются пазы для опирания на верхнюю обвязку.
6. Стропила устанавливаются по разметке, закрепляются накладками, болтами, гвоздями.

В кровлях, где предусматривается вентилируемый зазор, по стропилам крепится гидроизоляция и контробрешетка — бруски сечением 25х50-50х50 мм. Обрешетка укладывается в соответствии с углом наклона скатов и рекомендуемым шагом для кровельного материала.

Проводится монтаж утеплителя и пароизоляции. Укладывается кровельный материал в соответствии с технологией.

Утепление: как сделать правильно

Этот этап может выполняться параллельно с обшивкой. Поскольку самая распространенная теплоизоляция — минеральная базальтовая вата, мы дадим рекомендации по ее монтажу:

1. Изнутри помещения устанавливается пароизоляционная мембрана. Она защищает утеплитель от насыщения нагретыми парами. Изоляция крепится степлером к стойкам каркаса, стыки тщательно проклеиваются. Нахлест должен составлять не менее 100 мм.
2. Плиты минваты нарезаются в соответствии с шагом между стойками плюс 1-2 см, чтобы можно было вставить их враспор.
3. Утеплитель монтируется в 2 слоя с разбежкой стыков. Это необходимо, чтобы не осталось сквозных щелей. Если высоты сечения стоек недостаточно, используется дополнительная обрешетка, куда укладывается еще один ряд теплоизоляции.
4. Поверх плит фиксируется гидроветрозащитный материал. Он пропускает пар, что способствует испарению влаги из минеральной ваты.

Между утеплением и фасадной обшивкой нужно оставить вентиляционный зазор не менее 40 мм. Он организуется с помощью обрешетки из брусков. Снизу и сверху в обшивке также оставляется щель для циркуляции воздуха.

Каркасный дом своими руками практически готов. Осталось сделать разводку коммуникаций и провести заключительную отделку.

Каркасный дом своими руками: пошаговая инструкция с фото

Каркасные дома пользуются у застройщиков большой популярностью. Это связано с тем, что возводятся они за короткие термины, требуют минимума денежных средств, имеют прекрасные эксплуатационные характеристики и являются экологически чистыми.

Если у кого-то появилось желание заняться постройкой именно такого дома, то в этой статье можно получить информацию о том, как это сделать. Здесь все расписано по этапам. При этом, имеется в виду, что все подготовительные, а самое главное, организационные мероприятия проведены и получено разрешение на строительство дома. Что для этого необходимо?

Содержание

• 1 Возведение фундамента
  • 1.1 Свайно-винтовой фундамент
  • 1.2 Как рассчитать количество свай?
  • 1.3 Как установить сваи самому?
• 2 Обвязка фундамента
• 3 Устройство чернового пола
• 4 Монтаж непосредственно каркаса
• 5 Брус верхней обвязки
• 6 Монтаж потолочных балок
• 7 Установка стропил
• 8 Наружная отделка
• 9 Утепление дома
• 10 Внутренняя отделка
• 11 Фотоотчет постройки каркасного дома своими силами

Возведение фундамента

Фундамент выбирается по желанию и может быть столбчатым, свайно-винтовым, ленточным и т.д. В данной статье рассматривается пример постройки каркасного дома со свайно-винтовым типом фундамента.

Свайно-винтовой фундамент

Подобный вид фундамента подходит к тем участкам, где имеется рыхлый или неустойчивый грунт. Этот тип фундамента обладает рядом достоинств, таким как:

• Нет необходимости привлекать спецтехнику для его постройки.
• Фундамент возводится в сжатые сроки: чтобы его смонтировать достаточно одних суток.
• Огромный выбор строительного материала (свай).
• Фундамент обладает прекрасными несущими характеристиками.
• Это дешевый вариант фундамента, по сравнению с другими типами фундаментов.
• Фундамент монтируется в любое время года.

На заметку! Наличие свайно-винтового фундамента не позволяет обустроить в доме подвал. Это существенный недостаток подобного варианта.

Как рассчитать количество свай?

Сваи должны иметь правильную геометрическую форму и качественные лопасти. Из соответствующей таблицы можно выбрать подходящие сваи.

Винтовая свая (диаметр трубы)	Шаг установки	Применение
219	3-10	Дома, пирсы, ангары
159	2-5	Аналогично
133	2-5	Аналогично
108	2-5	Тяжелые ворота, пирсы, ангары, дома, заборы
89	2-4	Можно использовать в качестве дополнительных свай, для домов, хозблоков
76	1-3	Легкие постройки, террасы, указатели, знаки дорожного движения
59	0. 5-2	Аналогично

На заметку! В условиях, когда грунт глинистый, работы следует проводить в сухую, не дождливую погоду. Сваи устанавливаются строго вертикально.

Как установить сваи самому?

В случае применения свай большой толщины, придется воспользоваться помощью спецтехники. Если выбрать сваи оптимального диаметра, то можно обойтись своими усилиями. В таком случае намного проще определиться с одинаковым уровнем установки свай.

Для начала на участке осуществляется необходимая разметка и подготавливается площадка. Желательно, чтобы она была горизонтально ровной и могла послужить своеобразным ориентиром глубины погружения свай.

Следующий этап – определение периметра будущего фундамента. Для этого, по его углам забиваются металлические прутья, после чего между ними натягивается веревка. Необходимо проверить, чтобы будущий фундамент имел прямые углы.

В первую очередь сваи устанавливаются по углам на глубину не меньше 0,5 метра. Хотя здесь все зависит от типа почвы. Установку свай лучше осуществлять вдвоем: один ввинчивает их, а второй контролирует вертикальность. Установив сваи по углам постройки, приступают к установке промежуточных свай, которые могут находиться на удалении 0,7-1,2 метра одна от другой. Все сваи ввинчиваются на требуемую глубину, после чего приступают к их выравниванию, бетонированию и монтированию оголовков на сваях.

Обвязка фундамента

Для этой операции сгодятся брусья размером 150х150 мм, 200х200 мм и 200х250 мм. Перед тем, как укладывать брусья, верхушки свай промазывают мастикой и укладывают пару слоев рубероида. Это, так называемая гидроизоляция. Брусья же следует обработать антисептиком.

Брусья монтируются по всему периметру будущего здания и соединяются между собой в полдерева, посредством гвоздей длиной 120 мм. Все стыки усиливаются с помощью уголков, которые крепятся посредством гвоздей длиной 50-60 мм.

К основанию брусья крепятся с помощью винтов, при этом, они укладываются в специальные оголовки и хорошо притягиваются винтами.

Сверху обвязки на брусья укладывается доска, которая перекроет места соединения брусьев. На эту доску в дальнейшем будут монтироваться вертикальные стойки будущего каркаса. Доска прибивается к брусу гвоздями длиной 100-120 мм.

Устройство чернового пола

Черновой пол монтируется на лаги, размерами 100 на 150 мм, устанавливаемые через каждые 0,6 метра. Лаги соединяются с обвязкой посредством металлических уголков, после чего сверху на лаги прибивается доска.

В проемах между лагами укладывается утеплитель, а на нем расстилается пароизоляционная пленка. После этого, все закрывается фанерой. Фанера берется толстая и крепится она к лагам. Чтобы пол был ровным, лаги должны быть установлены в одной горизонтальной плоскости.

Монтаж непосредственно каркаса

Для монтажа каркаса берутся брусья следующих размеров: 100х50 мм, 150х50 мм, 200х50 мм. В первую очередь устанавливаются вертикальные стойки по углам конструкции. Крепятся они надежно, с помощью усиленных уголков из металла. После этого приступают к монтажу остальных стоек, которые крепятся аналогично угловым стойкам. Ко всем стойкам крепятся укосины, которые сводят к минимуму расшатывание конструкции.

Брус верхней обвязки

Верхний брус соединяется по углам посредством вырубки, а к другим вертикальным стойкам при помощи уголков. Для большей прочности устанавливается диагональные укосы.

Монтаж потолочных балок

Их установка может осуществляться тремя способами:

• Посредством вырубки.
• С помощью перфорированных кронштейнов.
• С помощью уголков из металла.

Как вариант, рекомендуется сочетать несколько способов одновременно. Это может быть вариант вырубки и вариант применение уголков. Устанавливаются балки непосредственно на брус верхней обвязки. Крепление можно осуществлять саморезами, но лучше использовать гвозди, поскольку они дают возможность свободно расширяться древесине при изменении влажности.

Установка стропил

Монтаж крыши – это достаточно трудоемкая операция, которая достойная описанию в отдельной статье.

Наружная отделка

Для этого в продаже имеется широкий ассортимент облицовочных материалов, таких как сайдинг, имитатор бруса, искусственный камень и т.д. Работы проводятся в следующем порядке:

• На первом этапе устанавливается обрешетка из деревянного бруса размером 40х50 мм. Шаг обрешетки 0,6 м. Как вариант, пойдет металлический профиль CD-60 от гипсокартонных систем.
• Если обрешетка выполняется из дерева, то ее желательно покрыть антисептиком и огнестойким материалом.
• После готовности обрешетки, приступают к монтажу облицовочного материала.

Утепление дома

В процессе работ не следует забывать об утеплении жилого дома. Как правило, утеплению подлежит все: пол, крыша и стены. Не стоит забывать о пароизоляционной пленке.

Внутренняя отделка

Постройка практически готова, только осталось осуществить внутреннюю отделку жилого пространства. Здесь можно воспользоваться многими вариантами, тем более, что каждая комната требует своего подхода. А такие комнаты как санузел и кухня подлежат исключительным видам отделки.

Фотоотчет постройки каркасного дома своими силами

Здесь можно увидеть поэтапно, строительство каркасного дома своими руками по выходным дням.

Сборка фермы для крыши дома в «полевых условиях»

Watch this video on YouTube

Продолжаем сборку ферм в полевых условиях 08.05.2012

Watch this video on YouTube

Строим дом своими руками и своими силами ….

Watch this video on YouTube

Строим дом своими руками и своими силами (часть 5)

Watch this video on YouTube

Строим дом своими руками и своими силами (часть 6-1)

Watch this video on YouTube

Строим дом своими руками и своими силами (часть7)

Watch this video on YouTube

Строим дом своими руками и своими силами (часть 8)

Watch this video on YouTube

Строим дом своими руками и своими силами (часть 9)

Watch this video on YouTube

Строим дом своими руками и своими силами (часть 10)

Watch this video on YouTube

20 распространенных терминов, используемых при возведении домов, которые вы должны знать

Хотите узнать больше о возведении домов, но не понимаете терминологию? Прочитайте это удобное руководство по общим терминам каркаса дома.

1 / 20

Семейный мастер на все руки

Стойки и балки

Наряду с фундаментом стойки и балки составляют основу каркаса дома. Балка – это горизонтальная опора, а столб – вертикальная опора. Вместе они используются для обеспечения поддержки каркаса в местах, где на пути будет стоять стена. Размер стоек и балок определяется исходя из того, какой вес они должны поддерживать, и рассчитывается архитектором или инженером. Столбы и балки могут быть стальными, деревянными или из инженерных пиломатериалов.

Семейный мастер на все руки

2 / 20

Семейный мастер на все руки

On-Center

При размещении балок, стоек, стропил или ферм плотники должны знать, на каком расстоянии друг от друга они будут устанавливаться. Расстояние указывается на планах зданий и обычно называется измерением «по центру». Балки, расположенные на расстоянии 16 дюймов от центра, будут иметь 16 дюймов от центра одной до центра следующей. Для простоты измерения и маркировки плотники измеряют от краев, а не от центров элементов каркаса. Это работает до тех пор, пока вы измеряете от левого края до левого края или от правого края до правого края.

*Термин «член» используется для описания практически любого объекта, который является частью большей сборки или структуры. Плотники часто используют член для общего описания любой части каркаса дома в определенной категории. Например, вы можете услышать, как строитель говорит: «Элементы каркаса крыши сложены вон там».

3 / 20

Семейный мастер на все руки

Лаги перекрытия

Балки перекрытия — это элементы каркаса, поддерживающие пол и стены над ними. Они проходят горизонтально и обычно располагаются на расстоянии 12, 16 или 24 дюймов от центра. Они поддерживаются фундаментом или стойками и балками и имеют размеры в зависимости от того, какой вес они выдерживают. Традиционные деревянные балки обычно представляют собой пиломатериалы 2 × 8, 2 × 10 или 2 × 12, но в современных домах часто используются инженерные балки, такие как фермы или двутавровые балки, потому что они обеспечивают большую прочность при меньших затратах.

4 / 20

Семейный мастер на все руки

Краевая балка

Каркас перекрытия состоит из элементов каркаса, опирающихся на стойки, балки или фундаментные стены. Краевые балки — это части рамы пола, идущие перпендикулярно балкам пола и охватывающие концы сборки балок пола, удерживающие балки на месте. Плотники обрезают краевые балки по длине и отмечают на них расположение балок. Затем балки обрезаются по длине, выравниваются по отметкам на крайних балках и прибиваются через крайние балки к концам балок.

5 / 20

Семейный мастер на все руки

Блокировка

Короткие отрезки древесины или инженерных пиломатериалов, обрезанные для размещения между балками, стойками или фермами, называются блокирующими. Блокировка устанавливается по разным причинам. Структурная блокировка указана на плане дома и обеспечивает дополнительную прочность. Противопожарная блокировка предотвращает распространение огня внутри закрытого пола, стены или потолка. Также устанавливается некоторая блокировка, обеспечивающая надежное крепление поручней, поручней или другого оборудования.

6 / 20

Семейный мастер на все руки

Черный пол

Прибитый гвоздями или винтами к верхней части балок пола, черный пол обеспечивает платформу для стен выше и основу для готовых напольных материалов. Черный пол обычно имеет толщину от 5/8 до 3/4 дюймов и доступен в листах размером 4 × 8 футов. Фанера и OSB (ориентированно-стружечная плита) являются наиболее распространенными материалами, используемыми для черных полов.

7 / 20

Семейный мастер на все руки

Настенная пластина

Пластины представляют собой горизонтальные элементы, расположенные вверху и внизу стен и предназначенные для удержания стоек стены на месте. Они обычно имеют ту же ширину и материал, что и шпильки. Плотники отрезают пластины по длине и отмечают на них положение дверей, окон и стоек в качестве ориентира для возведения стен. Стандартная конструкция включает в себя нижнюю пластину, верхнюю пластину и вторую верхнюю пластину, перекрывающую соседнюю стену и связывающую стены вместе.

8 / 20

BanksPhotos/Getty Images

Стойка

Стойки представляют собой вертикальные элементы, которые вместе с пластинами составляют каркас стены. Обычно они имеют размеры 2×4 или 2×6 с интервалом 16 или 24 дюйма по центру и могут быть стандартными пиломатериалами для каркаса или инженерными пиломатериалами, такими как ламинированные пиломатериалы. Чтобы сэкономить время, плотники часто покупают предварительно нарезанные шпильки длиной 92-5/8, 104-5/8 и 116-5/8 дюймов для возведения стандартных стен высотой 8, 9 и 10 футов. Шпильки, которые не проходят от нижней до верхней пластины, имеют специальные названия.

9 / 20

Семейный мастер на все руки

Триммер или домкрат

Для оконных и дверных проемов в стенах требуется горизонтальный элемент каркаса в верхней части проема. Шпильки, которые проходят вертикально по сторонам оконных и дверных проемов и обрезаются так, чтобы они подходили от нижней пластины к нижней стороне этого горизонтального элемента, называются триммерами или домкратными шпильками.

10 / 20

Семейный мастер на все руки

King Stud

Для оконных и дверных проемов в стенах также требуется вертикальный брус (левый и правый) оконного или дверного проема, который проходит непрерывно от нижней подошвы до верхней пластины.

11 / 20

Семейный мастер на все руки

Калеки или каленые шпильки

Шпильки, обрезанные так, чтобы они подходили под или над оконными и дверными проемами, называются калеками. Когда плотники маркируют пластины для расположения стоек, они отмечают расположение калек специальной отметкой, чтобы показать, что это не полноразмерные стойки.

12 / 20

Семейный мастер на все руки

Коллектор

Коллектор представляет собой небольшие балки, расположенные над оконными и дверными проемами, чтобы выдержать их вес. Чем шире проем, тем прочнее должен быть заголовок. Коллекторы могут быть построены путем укладки стандартных пиломатериалов толщиной 1-1 / 2 дюйма, или они могут быть изготовлены из инженерных пиломатериалов. Концы жаток поддерживаются шпильками триммера.

13 / 20

Семейный мастер на все руки

Несущая стена

Стена, необходимая для удержания веса над ней, называется несущей стеной. Внешние стены почти всегда являются несущими, потому что они поддерживают верхние этажи, а также крышу. Некоторые внутренние стены также являются несущими. При реконструкции удаление несущей стены требует добавления балки, несущей нагрузку.

14 / 20

Семейный мастер на все руки

Косоур

Лестницы состоят из различных частей, включая ступени, подступенки и перила. Их установка, как правило, является работой плотника. Но плотник по каркасу отвечает за резку и установку косоуров. Косоуты — это угловые опоры лестницы, идущие от земли к основному этажу или от этажа к этажу. Для лестниц требуется как минимум два косоура, но обычно три или четыре, в зависимости от ширины лестницы. Стрингеры обычно имеют насечки, чтобы обеспечить ровную поверхность для ступеней лестницы и вертикальную поверхность для прибивания гвоздей к доскам подступенка.

15 / 20

Семейный мастер на все руки

Обшивка стен

Обшивка стен крепится к внешней стороне каркаса стены для ограждения конструкции. В зависимости от типа обшивки, он также может обеспечивать жесткость, изоляцию или поверхность для крепления сайдинга. Листы фанеры, ОСП, гипса и экструдированного пенополистирола – это несколько распространенных видов обшивочного материала.

16 / 20

Семейный мастер на все руки

Стропила

Стропила представляют собой угловые элементы каркаса, составляющие конструкцию крыши. Кровельная обрешетка и кровельные материалы укладываются поверх стропил. Существует несколько типов стропил, названных в честь их расположения и функции в каркасе крыши. К ним относятся обычные, вальмовые, коньковые, ендовные и нарожные стропила. Стропила имеют размеры в зависимости от веса, который они должны выдерживать, и расстояния, на которое они перекрываются. Обычно они располагаются на расстоянии 16 или 24 дюймов от центра, чтобы соответствовать стандартному листу обшивки крыши 4 × 8.

17 / 20

Семейный мастер на все руки

Уклон крыши

Уклон крыши — это общий термин, используемый архитекторами и строителями для описания наклона крыши или ее крутости. Плотники также используют наклон крыши, чтобы обрезать концы стропил под правильным углом. Наклон указывается двумя числами, обозначающими подъем и спуск. Первое число, высота, указывает на вертикальное расстояние, на которое поднимается крыша на каждый фут пробега. Второе число, пробег, всегда равно 12 дюймам. Крыша с уклоном 3:12 будет довольно плоской, а крыша с уклоном 12:12 будет очень крутой.

18 / 20

Семейный мастер на все руки

Кровельная ферма

Для резки и сборки стропил требуется опытный плотник и немало времени. Чтобы упростить работу и сэкономить время и деньги, инженеры разработали стропильные фермы для замены стропил. Кровельные фермы проектируются и изготавливаются на заводе в соответствии с уклоном крыши, размерами и стилем дома. Затем они доставляются на рабочую площадку, где устанавливаются в соответствии с планом крыши, предоставленным производителем. Фермы обычно располагаются на расстоянии 24 дюйма от центра, чтобы выровняться со стандартными листами обшивки крыши.

19 / 20

Семейный мастер на все руки

Обшивка крыши

Обшивка крыши обычно имеет толщину 7/16, 1/2 или 5/8 дюйма и доступна в листах размером 4×8 футов. Фанера и ОСП – распространенные материалы для обшивки. Обшивка прибивается к верхней части стропил или ферм, образующих основу для монтажа кровельных материалов.

20 / 20

Семейный мастер на все руки

Половая ферма

Половые фермы состоят из 2×4 или 2×3 с широкой, устойчивой поверхностью, на которой легче работать. Они были разработаны для замены стандартной балки пола из мерных пиломатериалов. Они устраняют необходимость в дополнительных балках для поддержки пола из-за их жесткости и прочности. Их широкая поверхность для прибивания гвоздей обеспечивает поверхность для легкого склеивания и быстрого и точного крепления обшивки и чернового пола. Это помогает уменьшить скрипы. Они также оставляют достаточно места для сантехнических, электрических и механических проводов.

Первоначально опубликовано: 28 июля 2021 г.

Билл Бергманн

«Бунгало» Билл Бергманн — заместитель редактора Family Handyman. Он был лицензированным подрядчиком/строителем более 20 лет. Для него нет ничего лучше, чем снести несколько стен, чтобы сделать людей счастливее в своих домах.

Как недорого сделать рамку для большого настенного рисунка своими руками

Когда я строил шкаф для хранения в прихожей, я не мог найти рамку, которая мне нравилась. Если вы следовали за ним, вы были удивлены? Это должно быть в самый раз, понимаете? Вот почему я решил выяснить, как сделать рамку для большого настенного рисунка своими руками, чтобы воплотить в жизнь свои мечты.

Обрамление больших картин стоит дорого, но я покажу вам, как недорого сделать рамку для больших настенных картин своими руками. И это тоже очень легко! Во-первых, нам нужно поговорить об инструментах и ​​​​материалах, которые вам понадобятся для этой рамки DIY.

• Настольная пила
• Торцовочная пила
• Гвоздильный пистолет
• Двусторонний скотч
• Краска/морилка
• Подложка (я использовал Eucaboard)
• ½ с деревянной отделкой

Когда я нашел принт от juniperprintshop для хранения в прихожей, я знал, что ему нужна рамка, чтобы подчеркнуть его красоту. Я не мог найти рамку, в которую я был влюблен, поэтому я решил установить свою собственную раму без стекла прямо на стену. Когда у вас есть принт на стене, вы не хотите, чтобы какая-либо текстура просвечивала, поэтому первое, что нам нужно сделать, это создать подложку для принта. Чтобы сделать подложку, вырежьте кусок гладкой фанеры того же размера, что и ваш оттиск. Мне нравится использовать Eucaboard для таких проектов, потому что у него такая гладкая текстура.

Обычно вы используете настольную пилу, чтобы распилить один кусок дерева до нужного размера. Но в истинном стиле Анджелы Роуз я решил немного усложнить ситуацию. Если вы какое-то время занимались со мной своими руками, это, вероятно, неудивительно. У меня уже был под рукой Eucaboard, который я хотел использовать. Проблема была в том, что у меня не было ни одной детали подходящего размера. Вместо того, чтобы бежать в магазин за свежим куском дерева, я решил использовать настольную и торцовочную пилу, чтобы разрезать 2 меньших куска дерева, а затем соединить их вместе.

DIY INSIDER SCOOP: мы говорим о создании доступной рамы, но если у вас еще нет настольной пилы или торцовочной пилы с вашими инструментами, стоимость этого проекта может быстро возрасти. Знаете ли вы, что Lowe’s и Home Depot на самом деле обрежут доски по вашим размерам? Все, что вам нужно сделать, это попросить кого-нибудь, работающего в лесопромышленном отделе, помочь вам. Просто убедитесь, что вы знаете размеры разрезов, чтобы упростить процесс. Кроме того, распил досок в магазине очень удобен для транспортировки дерева домой.

Следующим шагом в создании подложки для отпечатка является установка подложки перед прикреплением отпечатка. Для этого используйте гвоздомет, чтобы вбить гвоздь через середину доски в стену. Это прикрепляет подложку к стене и удерживает все на месте, так что вы можете легко наклонять доску, пока она не станет идеально ровной. Как будто тебе кто-то помогает! Как только доска будет выровнена, используйте пистолет для гвоздей, чтобы закрепить доску на месте. Я начал с углов и поставил гвоздь примерно через каждые 2 дюйма. Поскольку эта доска нетяжелая, вам не нужно беспокоиться об ограждении стойки или креплении ее к стене.

Я узнал об этом совете по креплению двусторонней лентой от Дженни Коменды, которая является владельцем juniperprintshop, где я получил свою печать. Подсветка отпечатка без стеклянного барьера уникальна, потому что у вас нет бликов, и вы действительно можете оценить бархатистость отпечатка.

Я уже упоминал, что этот проект был простым, верно? Ну, это не намного проще, чем двусторонний скотч. Приклейте липкую двустороннюю ленту к обратной стороне отпечатка. Затем прикрепите отпечаток к подложке, которую вы прибили к стене. Как только отпечаток поднят, разгладьте его, начиная с середины и по бокам, двигаясь сверху вниз. Это избавит вас от любых пузырей и гарантирует, что ваш красивый отпечаток никуда не денется. Посмотрите крупный план этой техники здесь.

Последний шаг в создании недорогой рамки своими руками — обрамление отпечатка. Я хотел, чтобы рама выглядела более тонкой, поэтому я решил использовать ½-дюймовые накладки, но вы можете использовать любую толщину, которая вам больше нравится. Вот почему я люблю DIY! Мы можем перестать закреплять и начать делать проекты именно так, как нам нравится. То же самое касается и цвета вашей оправы. Я считаю, что каждой комнате нужно немного черного, чтобы заземлить ее. Поэтому после обрезки отделки по длине я покрасил ее в черный цвет, но вы можете использовать любой цвет, который подходит для вашего помещения.

Чтобы отрезать доски для обрезки, используйте торцовочную пилу, чтобы отрезать доски по длине отпечатка. У меня были верхняя и нижняя части окантовки длиннее, чтобы боковые части идеально помещались между ними. Самое приятное в этой раме то, что в ней нет причудливых вырезов. Это просто и понятно. Доски встретятся друг с другом и могут быть прибиты на место после того, как они будут окрашены или окрашены.

СОВЕТ ДЛЯ ПРОФЕССИОНАЛОВ: Если вы боитесь, что краска попадет на пол в гараже или подъездную дорожку, подставьте доски для отделки на кусок дерева, чтобы он поднял его над полом/землей.
