Как установить винтовые сваи своими руками видео: Монтаж винтовых свай своими руками: видео, технология, инструкция
Установка винтовых свай своими руками (способы)
Правильная установка винтовых свай своими руками гарантирует отсутствие различных проблем при производстве бурения свайного фундамента, которое без того зимой всегда затрудненно (из-за плотного грунта).
Засыпка бетона в основание сваи
Любые проблемы или ошибки при монтаже вручную свай своими руками для свайного дома могут не только повлиять на результативность создания фундамента, но и увеличить риск аварийных состояний на строительной площадке.
В таких случаях может потребоваться и демонтаж винтовых свай вручную или машиной, что увеличит временные, а также денежные затраты на строительные работы. Именно поэтому нужно точно знать, какова технология установки винтовых свай вручную.
Читайте также: как закрутить винтовые сваи с помощью мотобура?
Общие сведения
Фундамент является основой, базисом любого строительного сооружения. Фундамент делает сооружение надежным и прочным. К примеру, на зданиях, где фундамент делали вручную неподходящим образом, начинаются серьезные проблемы с целостностью стен. Дом просто рушится, и выход при таких случаях лишь один — полный демонтаж свайного оборудования.
На надежность свайного фундамента серьезно влияет и качество грунтов. Так, ленточные фундаменты сделанные своими руками, эксплуатируясь на слабых или неравномерных грунтах, могут дать серьезную трещину, что совершенно недопустимо.
Это же касается и столбчатых фундаментов, хотя они вкручивающиеся и не предназначаются для выдерживания неравномерных нагрузок. Впрочем, это не касается промышленных столбчатых фундаментов, что монтируются в специальные стаканы.
При этом после неправильного заложения фундамента своими руками проблемы появляются не сразу, а начинаются лишь зимой, когда из-за мороза начинают трескаться стены. Дом будет автоматически признан аварийным и станет нуждаться в немедленном и очень дорогостоящем ремонте.
к оглавлению ↑
Виды фундаментов
Установка винтовых свай хотя и является наиболее эффективной для дома, что должен надежно стоять зимой и не проседать в грунт, несмотря на мороз, но далеко не единственной.
- ленточный;
- столбчатый;
- плитный;
- свайный.
Фундаментные сваи в земле
Каждый из перечисленных видов фундамента правильно используют, ориентируясь на специфику создаваемого дома, поэтому, как уже говорилось выше, для фундамента дома своими руками, что должен быть правильно защищен от трещин на стенах и проседания в грунт зимой, используют свайный способ, выполняя его, в том числе, закрутить его механическим способом.
Сваи своими руками удобно устанавливаются, они способны выдерживать разнонаправленные нагрузки и передавать их в грунт, какой бы структурой тот не обладал.

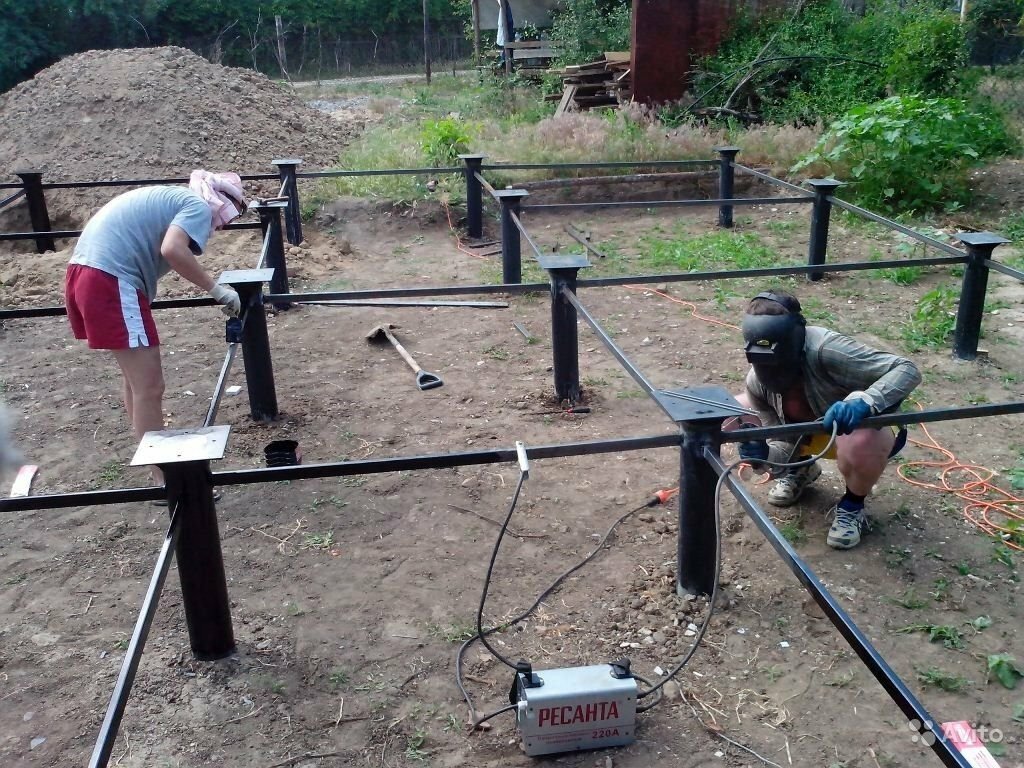

Обвязка же винтовых свай ростверком, после того как вкрутить их, позволяет сделать все эти элементы довольно жесткой конструкцией, которая имеет неплохую пластичность.
Основным элементом свайного фундамента своими руками, как уже ясно из названия, являются сваи. Они могут быть как забивными или буронабивными, так и винтовыми.
Как вкрутить последние — рассмотрим ниже.
Внешне винтовая свая выглядит как толстостенная металлическая правильно полая труба, имеющая заостренный наконечник на одной стороне, и наконечник похожий на винтовую лопасть с другой. Правильно завинчивают сваи в грунт, углубляя винтовой наконечник непосредственно в землю. Делать это можно как своими руками, так и с помощью техники.
Для состыковки винтового вида фундамента и будущего дома на другой конец этой своеобразной трубы приваривают оголовок, на котором, собственно, и будет правильно фиксироваться будущее здание. Оголовок затем соединяют с ростверком. Нужно сделать своеобразный обвязывающий пояс свайного фундамента.
Металлическая фундаментная свая
Ростверк на сваях сделать можно как в виде соединенных монолитных балок, так и цельной плиты. Здесь уже все зависит от типа дома, материала свай, разновидностей креплений и еще нескольких факторов. В некоторых случаях
Перед тем, как вкрутить фундамент, применяют различные методы проектирования. Используют «шаг», что является специальной строительной ручной разметкой.
Пользуясь винтовым способом закладки фундамента своими руками, строители ориентируются на параметры будущего дома. Прежде всего, обращая внимание на вес и тип строения дома, а так же анализируя глубину закладки фундамента.
Без такого подробного анализа предстоящего проведения строительных работ, цена которого достаточно высока, правильно заложить фундамент для дома, что должен защищать здание от мороза зимой, не выйдет.
к оглавлению ↑
Нюансы технологии установки
Изначально необходимо привлечь специалистов для создания схемы свайного поля способом технического анализа, с применением строительной разметки (разметить шаг).
И хотя цена за такие услуги может быть достаточно высокой, но цена ошибки при составлении схемы поля еще больше, поэтому для технического анализа всегда необходимо обращаться к специалистам.
Если производить строительные работы для дома зимой, то производить надо правильно.
к оглавлению ↑
Основные шаги
Как только схема свайного поля будет получена, следующий шаг будет заключаться на точном выполнении данных действий:
- следует отмерить размер между угловыми сваями ориентируясь на одной точке. Такой способ заключается в том, что нужно сложить размеры в линии и затем отложить сумму от единственной точки. Этот способ позволяет с легкостью уменьшить вероятность погрешности в 45% случаев;
- следующий шаг — стыковка сваи. Ориентируясь на описанный выше способ, необходимо в отмеченную заранее точку вставить сваю строго вертикально;
- следующий шаг заключается в том, что в отмеченное отверстие необходимо вставить лом, или при его неимении пруток, с диаметром 30 миллиметров. После этого необходимо надеть на лом, или же пруток, трубы с длинною в 2500 миллиметров;
- далее необходимо, чтобы один человек удерживал сваю строго в вертикальном положении, второй же должен выполнять круговые движения непосредственно вокруг ствола сваи.
Этот ручной способ имеет скорость вворачивания удерживаемой сваи в грунте равняющийся 192 миллиметрам за 1 оборот вокруг нее (имеется полный оборот). При этом на вворачивание одной сваи, используя такой способ, может уйти от 5 до 15 минут, в зависимости от плотности грунта.
Впрочем, работать может и несколько человек. Например, одновременно вращая двойную ручку вдвоем, или сменяя друг друга.
к оглавлению ↑
Монтаж винтовых свай своими руками (видео)
к оглавлению ↑
Способ для деревянных сооружений
Описываемый выше способ приемлем, когда создается фундамент для кирпичных зданий и других тяжелых зданий. Способ, где фундамент создается для деревянных построек, следующий. Первый шаг заключается в том, что производится разметка участка под устанавливаемые сваи.
Разметку необходимо делать под всеми несущими стенами и, кроме того, углами.
Второй шаг это непосредственно завинчивание свай.
Производить завинчивание необходимо перпендикулярно установленной трубе (подойдет лом, штанга, лишь бы длины хватало на обхват, где два человека могут взяться с каждой стороны).
Далее следует закрепить так называемый магнитный уровень, и через каждые произведенные два или три витка делать проверку вертикальности. Все сваи необходимо закручивать строго под один уровень, оставляя при этом запас в 10 – 15 сантиметров, которые, если нужно, потом можно будет с легкостью обрезать болгаркой.
Далее следует проверить горизонтальность (обычно используется лазерный ротационный нивелир) и произвести заливку бетоном. Для этого в полость сваи необходимо залить раствор (наиболее приемлемый вариант — М500, подходящий под любой фундамент).
Данный раствор защитит от коррозии хрупкую для внешних условий полость трубы. Это, также, косвенно увеличит длительность эксплуатации в целом. Последний шаг — приварка оголовка сварочным аппаратом, с предварительной проверке горизонтальности, а также монтаж ростверка и обвязка.
Вкручивание своими руками без техники. — Домина
upd 2019: на данный момент, уже появились разные чертежи переходников, которые помогают нашим заказчикам из других городов, а тем, кто живет в г. Хабаровск, можем предоставить специальную насадку бесплатно. Если Вы из другого города, можно приобрести эту насадку у нас, но и простой чертеж из первого варианта будет дешевле.
Еще поводом воспользоваться данным приспособлением могут послужить труднодоступные участки или закрытые другими постройками. Оцинкованные винтовые сваи с наконечником в виде огромного самореза заходят в грунт легче, чем лопастной тип, но сложности все ровно есть.
Нельзя забывать тот факт, что она уплотняет грунт вокруг себя. Если лопастную сваю постоянно вращать, рано или поздно, она раскопает себе путь и погрузится на нужную глубину, а многовитковая, при правильном вращении не прокручивается и постоянно погружается сдавливая грунты.
Один из наших заказчиков запланировал построить небольшой каркасный домик за основным домом на участке. Все подъездные пути отрезаны садовыми насаждениями. Выбора нет, только как закручивать самому. Грунты на участке суглинистые, средней влажности. Свай всего 6 штук F76 длиной 3 метра. С большим трудом, но все же, их удалось ввинтить в грунт на нужную глубину!
Вот краткий инструктаж о проделанной работы:
Для начала в стволе каждой сваи сверлится отверстие нужного диаметра (чтобы входил лом).
Заранее, в комплект к лому можно запастись трубами, которые на него можно одеть и увеличить тем самым длину рычага для наибольшего давления.
Пригодится и небольшой садовый бур, для «просверливания» небольшого отверстия глубиной 500…700мм, чтобы легче было на начальном этапе.
Садовый бур позволит задать винту нужную траекторию и быстрее выйти на самостоятельное закручивание (без давления сверху), да и дотянуться до рычага в самом начале закручивания можно будет без стремянки.
После подготовки отверстия и прохождения относительно простых ~2 метра наступает самый сложный процесс. С каждым оборотом вращать становится все труднее и труднее.
Примерно на глубине около 2.4 метра, начинает казаться, что сил просто не хватит пройти еще хотя бы 5 сантиметров, и победит природа.
Стоит отметить, что сваи закручиваются всегда по-разному. Например, был момент, когда при подходе к заветным 2,6м понадобилась сила 6 ти человек и был погнут очень прочный лом, но в итоге — свая была закручена. Другие поддавались силе 2-4х человек без проблем.
По мере погружения, стало очень неудобно толкать рычаги, приходилось работать почти ползком. При разметке необходимо учесть тот факт, что на всю длину рычага не желательно расположение каких либо насаждений или возвышенностей. Первые скорее всего будут все затоптаны, а второе добавит много нецензурной брани в процесс закручивания возле препятствия.
По средним подсчетам, на одну единицу уходит от 30 до 60 минут с учетом кратких интервалов отдыха. Т.е. фундамент из 6-10 больших саморезных свай вполне реально закрутить за один день вручную. Самое главное это – пластичные грунты, наличие физической силы и воды в запасе.
Данная работа была завершена за полтора дня, включая работы по сверлению отверстий в свае. Хотите больше ручных монтажей? Можете посмотреть в блоге здесь.
Приспособление для закручивания свай руками: отдаем в аренду бесплатно (фото) Вкручивание винтовых свай при помощи ручного инструмента. (фото, видео)
Часто задаваемые вопросы
Как давно существуют пирсы?
Пирсы уходят корнями в 1720 год в Англии, где они были изобретены. В девятнадцатом веке маяки также поддерживались винтовыми опорами.
Почему используется термин спиральный?
Спиральные анкеры представляют собой, по существу, небольшие сваи из ствола трубы с прикрепленными к ним одной или несколькими винтовыми опорными пластинами. Вместо того, чтобы гидравлически вибрировать в землю, как трубчатая свая, они мягко вращаются в земле с помощью гидравлической приводной головки с высоким крутящим моментом. Они могут поддерживать большинство структур, включая промышленные, коммерческие или жилые.
Что такое винтовые сваи?
Винтовые сваи, винтовые сваи и винтовые сваи являются синонимами одного и того же типа решения фундамента. Они были придуманы винтовыми сваями из-за того, как они поворачиваются и бурят землю.
Чем отличается квадратный вал от круглого?
Компания PierTech™ рекомендует использовать квадратные валы в ситуациях растяжения, поскольку они обладают большей текучестью, прочностью на растяжение и более высоким крутящим моментом. Круглый вал следует использовать в ситуациях сжатия, потому что он имеет гораздо лучшую боковую устойчивость (прочность, чтобы противостоять скручиванию и отклонению), а также имеет большую грузоподъемность.
Каковы наиболее популярные области применения винтовых свай?
Спиральные сваи могут использоваться в большинстве конструкций при новом строительстве или ремонте, а также в 80-90% существующих грунтовых условий. Однако они обычно используются в сложных грунтовых условиях или в ситуациях с ограниченным доступом, которые запрещают использование других традиционных систем фундамента.
Каковы преимущества использования свай по сравнению с другими типами фундаментов?
Пирс во многих отношениях превосходит другие методы. Вырытые вручную и просверленные бетонные опоры могут выполнять адекватную работу. Однако они чрезвычайно трудоемкие, грязные, дорогие и трудоемкие. Забивные сваи могут быть эффективными, но ограниченный доступ и уязвимость существующих зданий затрудняют их использование монтажником. Спиральный пирсинг экономически эффективен, практически не требует бетона, может выполняться в условиях ограниченного доступа и практически не вызывает вибрации.
Какова продолжительность их жизни?
Многие факторы определяют ожидаемую продолжительность жизни. Хотя винтовые опоры могут быть оцинкованы для предотвращения ржавчины, различные условия почвы могут повлиять на ожидаемую продолжительность жизни. По общей оценке, опоры служат более 150 лет в нормальных почвенных условиях.
Какой вес может выдержать винтовая свая?
В зависимости от задачи наша свая Hercules™ может удерживать более 500 тонн или 1 000 000 фунтов. Вы увидите аналогичные нагрузки в приложении для 10-этажного здания.
Не повредится ли интерьер моего дома после установки?
Большую часть времени установка не повредит дом. Фактически, вы можете обнаружить, что двери начинают работать правильно, а некоторые щели могут закрыться.
Почему вы ставите винтовые сваи под существующий фундамент?
Спиральные опоры используются для подпирания тонущих домов, спасая дом от дополнительных структурных повреждений. При использовании в сочетании с нашей системой Tru-Lift™ дома можно защитить от дальнейшего оседания или поднять на нужную высоту.
Можно ли устанавливать винтовые сваи в ограниченном пространстве?
Да, наши изделия можно устанавливать в ограниченном пространстве. Наше портативное оборудование позволяет нам устанавливать его, когда возникают проблемы с зазорами, что предотвращает использование более тяжелого оборудования.
Насколько глубоко можно устанавливать винтовые сваи?
Большинство из них устанавливаются на глубине от 10 до 25 футов под землей, но может потребоваться удлинить их глубже, если требуемый крутящий момент не будет достигнут. У нас были установлены сваи глубиной до 100 футов.
Какую гарантию вы предоставляете на винтовые сваи?
Мы предлагаем 75-летнюю ограниченную гарантию.
Какое минимальное расстояние?
Общее правило заключается в том, что они должны располагаться на расстоянии 3-4 диаметра от центра. Типичное расстояние между спиральными сваями составляет 5 футов – 10 футов.
Как я узнаю, что у меня проблемы с фундаментом?
Вы можете заметить трещины в гипсокартоне, щели между стенами и потолком, двери могут торчать, гвозди торчат из гипсокартона, могут залипать окна, треснутые полы или могут быть щели между стенами и полом. Все это может быть признаком проблем с фундаментом.
Какова вероятность возникновения дополнительных проблем с фундаментом после установки анкера?
Шансы на это ничтожны, если вы используете качественную компанию, которая предоставляет надлежащие услуги для их правильной установки.
Какое оборудование используется для установки?
Компания PierTech™ предлагает монтажное оборудование, которое крепится к мини-погрузчикам, мини- и полноразмерным экскаваторам, а также экскаваторам-погрузчикам. PierTech™ предлагает даже ручное установочное оборудование для зон с ограниченным доступом.
Как мне стать сертифицированным установщиком PierTech™?
Чтобы стать установщиком, вам необходимо посетить один из наших сертификационных семинаров для установщиков. PierTech™ предлагает этот обучающий семинар БЕСПЛАТНО и доступен для посещения один раз в месяц. Позвоните нам СЕГОДНЯ, чтобы забронировать место на следующий!
В чем преимущества работы установщика PierTech™?
- Мы предлагаем БЕСПЛАТНОЕ обучение, которое поможет установщику изучить лучшие методы установки опор в их грунтовых условиях.
Учебная программа PierTech™ обучает науке об отношении крутящего момента к грузоподъемности и механике грунта таким образом, чтобы его было легко изучить и понять.
- Превосходное обслуживание клиентов и техническая поддержка. Когда вы звоните в PierTech™, вы всегда получаете «Живого человека». Мы всегда сопровождаем и помогаем даже в самых сложных проектах. PierTech™ понимает важность обслуживания клиентов и построения долгосрочных отношений.
- PierTech™ не перенасыщает территории, держим обширный склад материалов и оборудования для оперативной доставки. Мы продолжаем совершенствовать нашу продукцию и оборудование, чтобы сделать установку проще и эффективнее.
- Запатентованная продукция: кронштейн Tru-Lift™ и соединение с поперечным болтом, изготовленные из высококачественной стали американского производства.
Как найти установщика PierTech™?
Вы можете воспользоваться нашей опцией поиска установщика и заполнить форму или позвонить нам напрямую по телефону (866) 536-5007.
Как долго компания PierTech™ работает в бизнесе?
Компания PierTech™ производит винтовые сваи и оборудование уже более 15 лет.
Каково типичное время доставки продуктов и оборудования PierTech™?
Стандартные товарно-материальные запасы отправляются немедленно, так как у нас есть специальный материал для более быстрой доставки. Если это специальный товар, мы обычно отправляем его в течение 2-3 недель.
Каковы цены PierTech™ по сравнению с ценами других производителей?
Наши продукты и оборудование очень конкурентоспособны по цене (примеры цен и предложения предоставляются по запросу).
Продает ли компания PierTech™ оборудование?
Компания PierTech™ производит приводные головки с крутящим моментом от 5 000 до 375 000 футо-фунтов. Мы подбираем оборудование для ваших машин и проектов и предлагаем полную линейку оборудования для контроля крутящего момента, приспособлений и инструментов.
Винтовые сваи какого размера предлагает PierTech™?
Компания PierTech™ производит квадратные валы диаметром 1 ½ дюйма и 1 ¾ дюйма (натяжение), 2 7/8 дюйма и 3 ½ дюйма (сжатие) для жилых и небольших коммерческих помещений. Мы также предлагаем Hercules™ с наружным диаметром 4 1/2–16 дюймов. Сваи коммерческого и промышленного назначения, а также для нагрузок более 500 т.
Предлагает ли компания PierTech™ обучение?
Раз в месяц мы предлагаем бесплатное обучение в Сент-Луисе, где мы сертифицируем подрядчиков, чтобы они могли стать установщиками PierTech™. Все, от основ установки, дизайна и маркетинга, будет обсуждаться вместе с живой демонстрацией.
Винтовые сваи | Анкеры ABC
Наш стандартный ассортимент винтовых свай имеет диаметр от 60 мм до 89 мм, исключая спирали, и толщину стенки от 6,35 мм до 9,5 мм. Пределы крутящего момента варьируются от 4 кНм до 22,5 кНм. В большинстве случаев, при условии, что верхние 2 метра оцинкованы, срок службы сваи превысит 100 лет. Дополнительные шаги могут быть предприняты для защиты в соленой воде и торфяниках.
Если у вас есть какие-либо вопросы, касающиеся технических характеристик наших винтовых свай, или вы хотите обсудить индивидуальные варианты, свяжитесь с нами.
Спецификации свай
Коррозия
Преимущества винтовых свай
Растяжение и сжатие
Винтовые сваи могут воспринимать наши опубликованные проектные нагрузки как на растяжение, так и на сжатие.
Устойчивость к растяжению
Максимальный диаметр стволов свай в нашем ассортименте составляет 89 мм, что обеспечивает превосходную устойчивость к воздействию расширяющегося пучения грунта.
Любой угол
Винтовые сваи можно забивать под любым углом в соответствии с вашими проектами.
Зоны защиты деревьев/корней
Винтовые сваи неоднократно указывались в качестве предпочтительного фундамента для строительства в зонах защиты деревьев.
100-летний расчетный срок службы
Все винтовые сваи ABC Anchors оцинкованы или снабжены катодной защитой, и на них распространяется наша 100-летняя гарантия.
Низкий уровень шума/вибрации
В процессе установки используется моментный двигатель для плавного забивания свай в землю, и для этого не требуется ударов молотком или вибрации.
Мгновенное подключение/строительство
Сваи могут принимать полную нагрузку сразу после установки. Мы поставляем широкий ассортимент концевых муфт, подходящих для растягивающих, сжимающих и комбинированных нагрузок.
Нет Muckaway
Винтовые сваи не требуют земляных работ до или во время установки и, следовательно, не требуют утилизации отходов.
Винтовые сваи и оборудование для установки
Серия винтовых свай | 60R | 76Р | 89R | |
---|---|---|---|---|
Тормозная головка Модель | 400Х | 500X | 1600X 700H | 2500X |
Максимальный крутящий момент | 4кНм | 5кНм | 16 кНм 7 кНм | 22,5 кН·м |
Тип машины | Ручной | Экскаватор | Экскаватор Ручной | Экскаватор |
Максимальный объем сваи (без коэффициента) крутящий момент | 120 кН | 150 кН | 450 кН 196 кН | 562кН |
Безопасная рабочая нагрузка (2,5 FOS) | 48кН | 60 кН | 180 кН 78 кН | 225 кН |
Спецификация (PDF) |
Нефакторизованная нагрузка — Максимальная нагрузка, которую примет свая до того, как прогиб превысит стандартные пределы.
FOS — Коэффициент запаса прочности — отношение между нефакторизованной нагрузкой и рабочей нагрузкой
Безопасная рабочая нагрузка — Фактическая нагрузка, которую воспринимает свая, когда здание находится на месте 900 03
Все машины оснащены индикаторами крутящего момента, что позволяет мгновенно рассчитать грузоподъемность сваи.
Технические характеристики винтовых свай
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ОПРЕДЕЛЕНИЕ | 60R | 76Р | 89R |
---|---|---|---|---|
Диаметр вала | Диаметр ствола винтовой сваи без учета спиралей | 60 мм | 76 мм | 89 мм |
Толщина стенки | Толщина стенки трубы винтовой сваи | 6,35 мм | 9,5 мм | 9,5 мм |
Ограничение крутящего момента | Способность сваи передавать крутящий момент всегда является ограничивающим фактором.![]() | 4кНм | 16кНм | 22,5 кН·м |
Эмпирический коэффициент крутящего момента KtKt м -1 | «Эмпирический коэффициент крутящего момента», выраженный в метрических единицах, когда крутящий момент измеряется в кНм, а сила — в кН. Его значение уменьшается по мере увеличения диаметра сваи и толщины винтовой пластины. Это происходит из-за сочетания поверхностного трения и энергии, необходимой для смещения почвы. | 30 м -1 | 28 м -1 | 25 м -1 |
Спецификация трубы | БСЭН 10297 E355 ХФС | БСЭН 10297 E355 ХФС | БСЭН 10297 E355 ХФС | |
Спецификация спирали | БСЭН 10025 С275 | БСЭН 10025 С275 | БСЭН 10025 С275 | |
Спецификация крепежных деталей | Метрическая резьба M16 GR8.![]() | Метрическая резьба M20 GR8.8 | Метрическая резьба M22 GR8.8 |
Срок службы/коррозия сваи
В большинстве случаев при условии, что верхние 2 метра оцинкованы, срок службы сваи превысит 100 лет. При удельном сопротивлении грунта менее 10 Ом необходимо принять дополнительные меры. Это означает соленую воду, влажный торф и места, где почвы подвержены насыщению. Для получения дополнительной информации и литературы, пожалуйста, свяжитесь с нами.
Расчетный срок службы основан на допущении, что потеря толщины на 40 % допустима без неблагоприятного воздействия на целостность конструкции. Участки свай, подверженные воздействию атмосферы, покрываются толстослойной системой покрытия с высоким содержанием цинка или оцинковываются. Для конструкции анода предусмотрен коэффициент безопасности x2, учитывающий изменения в условиях коррозии и удельном сопротивлении грунта.
