Изготовление винтовых свай самостоятельно своими руками: Пошаговая инструкция +Видео

Винтовые сваи. Изготовление винтовых свай своими руками это очень сложный и трудоемкий процесс требующий высокой концетрации внимания. Большинство специалистов не рекомендуют изготавливать их самостоятельно, так как считают что для этого необходимо знать все технологии. Но если вы внимательно прочитаете эту статью то сможете изготовить винтовые сваи сами.

Винтовая свая похожа на гребной винт, представляет из себя пустую, металлическую колбу. У нее заостренное окончание, с режущим инструментом в виде спирали.

Содержание:

  • 1 Из чего же она состоит?
  • 2 Пошаговое изготовление винтовых свай своими руками
    • 2.1 Наконечник из основания трубы
      • 2.1.1 Сварной наконечник
      • 2.1.2 Крестообразный наконечник
    • 2.2 Технология изготовления лопасти
    • 2.3 Защита от коррозии
  • 3 Самостоятельная установка

Из чего же она состоит?

  1. Ствол из трубы, толщиной не больше 35 мм.
  2. Нижняя часть сваи (башмак).
  3. Наконечник.
  4. Спиралевидный, острый наконечник. От его угла наклона и технологии зависит как он будет входить в грунт.

Благодаря наконечнику в форме спирали свая будет входить в грунтовое покрытие на нужную вам глубину. Но с обратной стороны эта лопасть будет мешать фиксированию сваи в земле и будет толкать ее наружу.

При такой конструкции во время установки фундаментного основания позволит работать без дополнительных, грузовых инструментов.

Пошаговое изготовление винтовых свай своими руками

При составлении конструкции, вы можете ориентироваться на планы различных изготовителей винтовых свай.  Это поможет очень точно воспроизвести размеры лопасти и свести швы к минимуму так как они затрудняют работу в месте где происходит соединения. Существует три абсолютно разных варианта изготовления наконечников.

Наконечник из основания трубы

Для изделия данного варианта потребуется увеличение длительности трубы в два раза, так как первый конец изделия будет преобразован в наконечник.

  1. Из картонного материала или трубы вырезается кусок треугольной формы.
  2. На окончание из трубы наносим разметку по секторам.
  3. На окончание трубы делаем лепестки в форме зубцов.
  4. Загибаем их в конусообразную форму, верхняя часть соответствует оси сваи.
  5. Крепим при помощи сварки.

Во время разметки запомните:
для трубы диаметра 100-200 мм, удобнее всего сделать пять лепестков.
Для 70-89 вполне хватит четырех.

В результате получается конусообразная пика, очень удобная для сварки спиралеобразной лопасти.

Сварной наконечник

Для фундамента небольших строений чаще всего используют именно этот вариант.

Технология изготовления

:

  • форма лепестка в виде развернутого треугольника, толщина 5 мм, изготавливают из стали, либо трубы.
  • Расположение лепестков. Они должны быть плотно прижаты друг к другу. После чего происходит обработка сваркой, двойным швом по краям.
Крестообразный наконечник

Технология изготовления:

  • Треугольная форма, жесткие ребра, пластина в роли трубной заглушки.
  • Сборка. К заглушке прикрепляют треугольник и ребра жесткости. Приваривают с помощью сварки.
  • Все соединения обрабатывают при помощи двойного шва

Технология изготовления лопасти

Оптимальный шаг спирали лопасти составляет 70-80 мм. Спираль имеет начало из третьей части трубы снизу.

Вот два примера для изготовления лопастей:

  1. Однозаходный сплошной — крой листа по чертежу, разводят спирали монтировкой до нужного расстояния шага. В этом варианте нельзя будет сделать несколько заходов сваи. Зато у этого способа отличная жесткость и равномерная геометрия.
  2. Сборный — состоит из нескольких заготовок. Сначала кроется окружность, после этого пика, а в конце сама свая. Этот вариант удастся использовать много раз. Но первоначальный вид спирали вы навряд ли сохраните.

Защита от коррозии

Для более долговечной эксплуатации винтовых свай необходимо покрывать каким либо антикоррозийным средством. В течении каждого года трубы могут из-за ржавчины терять до 1 миллиметра в толщине.

Самостоятельная установка

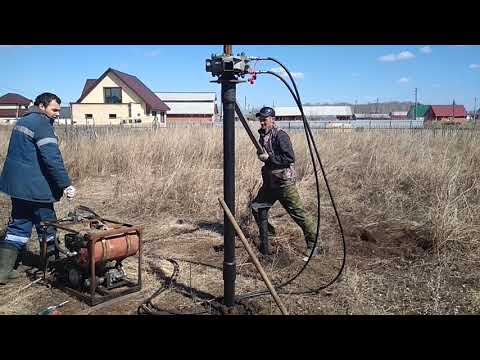

Ввинчивание сваи в землю можно провести и самостоятельно. Самое обычное приспособление для этого, это труба из металла, вставленная предварительно в петли. Они изготавливаются из арматуры диаметр 10 мм. Эта труба толкается, напоминая рычаг, тем самым происходит ввинчивание сваи в грунт.

Последовательность действий

:

  • Разметка свай на территории, по правилам расчета фундамента. Расстояние между сваями не более трех, но не менее двух метром.
  • Все трубы устанавливаются строго по вертикали, наконечником со спиралью направлены вниз.
  • В петли вставляем специальный лом, и методом рычага вкручиваем в землю. Минимальная глубина составляет 1,5 метра.
  • Если грунт глинистый, мягкий ввинчиваем до последнего пока свая не упрется в твердую поверхность.

плюсы и минусы, монтаж и установка своими руками, чертежи, видео

В последнее время в строительной сфере появляются различные новшества, позволяющие облегчить монтажные работы и при этом сделать конструкцию прочной и устойчивой. На смену хорошо всем знакомым типам фундамента приходит новый — винтовые сваи. Это отличные опорные элементы, которые могут решить самые непростые задачи: начиная от монтажа в сложный грунт и заканчивая вполне реальной возможностью установки вручную. Мы расскажем о плюсах/минусах подобных конструкций и о том, как их монтировать своими руками.

Содержание

  • Общее понятие и разновидности винтовых свай
  • Преимущества и недостатки свайного фундамента
  • Подготовительный этап работ
  • Монтаж конструкции своими руками
  • Монтаж винтовых свай: видео
  • Свайный фундамент: фото

Общее понятие и разновидности винтовых свай

Свайно-винтовой фундамент многие ошибочно считают молодой технологией, но это далеко не так. Метод возведения фундамента при помощи свай можно отнести, скорее, к середине 19-го века. Во время наполеоновских войн их использовали при строительстве фортификаций.

Винтовая свая представляет собой металлическую трубу (покрытую специальным антикоррозийным составом) с заостренным концом, к которому приваривают винтовую лопасть. Такие сваи ввинчивают в грунт аналогично тому, как вкручивают саморезы в деревянную поверхность. При этом грунт абсолютно не повреждается, а лишь уплотняется за счет погружаемой сваи.

Винтовые сваи

Основные разновидности винтовых свай:

  • по особенности изготовления: литые, сварные, комбинированные. Литой наконечник получается методом отливки: получает изделие высокой прочности и идеальных параметров. Сварной — отличается дешевизной, но приваренные элементы более подвержены деформации.
  • по модификации наконечника: однолопастные, цельнолитые, многовитковые и др. Сваи с одной лопастью могут быть использованы для крепления конструкций с малым весом, таких как терраса, ограда и т.д. Сваи с несколькими витками предназначены для крепления особо тяжелых конструкций (например, многоэтажек), либо при работе на сложных участках.

Преимущества и недостатки свайного фундамента

Винтовые сваи обладают рядом несомненных преимуществ:

  1. Прочность винтового механизма. Позволяет возводить строения в любое время года, ведь ему не страшен замерзший грунт или сложные погодные условия.
  2. Мощная конструкция. Сваи с винтом — идеальный вариант для слабых почв, сложных участков, зон с повышенной сейсмологической активностью.
  3. Простота установки. Чтобы возвести свайный фундамент дома, понадобится, в среднем 3-7 дней.
  4. Нулевая усадка, что позволяет сразу после монтажа фундамента приступить к возведению стен.
  5. Долговечность конструкции. Свайно-винтовая основа здания прослужит долгие годы (50-150 лет).
  6. Приемлемая цена материала. Однозначный плюс, учитывая все вышеописанные моменты.
Монтаж свайного фундамента

Но как и любой другой материал, сваи с винтами имеют и некоторые недостатки:

  1. Непригодность для каменистого грунта. Не рекомендуется применять сваи при работе на каменистом участке. Подобный вид почвы может просто повредить антикоррозийное покрытие труб и это сведет к минимуму срок их службы.
  2. Сваи виткового типа невозможно проверить на наличие внутренних дефектов, что делает их относительно ненадежными.
  3. Для зданий со свайно-винтовым фундаментом никогда не строятся подвальные помещения. Это попросту невозможно.
  4. Человеческий фактор. Подразумевается искусственное снижение цен поставщиками материала за счет уменьшение необходимого по технологии количества витков на трубу определенного типа.

Подготовительный этап работ

Подготовка к монтажным работам должна быть тщательной и грамотной, чтобы в будущем фундамент/почва не испытывали перенагрузок. Начать следует с проведения геодезического исследования участка. Это поможет определить уровень грунтовых вод, а также глубину расположения устойчивого грунта.

Совет. Чтобы правильно рассчитать все параметры будущего фундамента, лучше обратиться к специалисту. Ведь необходимо решить массу довольно непростых вопросов: сезонные колебания воды в почве, вес сооружения, тип грунта, нагрузку ветра и многое др.

Затем можно приступать к разметке участка под фундамент. Берем схематический чертеж дома и делим на прямоугольные участки. Делаем разметки для опорных свай на сторонах и по диагонали прямоугольников. Исходя их полученной схемы, определяемся с количеством необходимых винтовых элементов. Для наглядности размечаем нужные точки при помощи колышков или металлических прутиков.

Устройство сваи

Чтобы в дальнейшем сваи было легче ввинчивать, проделываем в верхней части труб по 2 отверстия, через которые будут продеты «штанги» для удобного ввинчивания свай. Теперь можно приступать к установке фундамента.

Монтаж конструкции своими руками

Ручная установка свай возможна лишь в несложный грунт. Для этого потребуются усилия 3-4 физически сильных человек. Cхематически процесс установки выглядит так:

  1. Погружаем сваи в грунт на глубину не менее полутора метров в предварительно отмеченные места. При этом один человек постоянно должен контролировать уровнем вертикальность труб — максимальное отклонение на 1-2 градуса.
  2. Выравниваем сваи под один уровень, «снимаем» излишки болгаркой.
  3. Заливаем сваи изнутри цементным раствором, тем самым повышаем ее устойчивость к коррозии и прочность.
  4. Привариваем к верхней части труб квадратные пластины из металла толщиной около 10 мм. Они должны выступать за пределы свай на несколько сантиметров.

    Свайный фундамент можно обустроить своими руками

  5. Закрепляем пластины на балках при помощи болтов/ сварки.
  6. Оставшееся пространство между трубами и почвой засыпаем землей, строительными отходами, тщательно уплотняем.
  7. Ростверки на опорах обязательно покрываем несколькими слоями антикоррозийного состава.

Совет. Ввинчивайте сваи таким образом, чтобы они оказались ниже уровня промерзания почвы, иначе они будут подниматься вместе с ней.

Вы ознакомились с основной информацией о свайном фундаменте. Уверены, если вы остановите свой выбор именно на нем, для вас не составит труда провести весь комплекс установочных работ своими руками. Удачи!

Монтаж винтовых свай: видео

Свайный фундамент: фото

Доступ разрешен – Дистрибьюторы Danbro

Пэт Хафферт

Вы когда-нибудь оказывались в затруднительном положении?

McAuliffe Contractors устанавливает опорные сваи под высоким давлением, взрывоопасные и активные газопроводы метана. Плотный мусор на свалке, препятствия и ограниченное пространство для установки сделали проект опасным и сложным. Для зазора требовалось точное управление машиной и специальный приводной инструмент, чтобы поместиться внутри 3,5-дюймового вала.

Конечно есть. Некоторые из нас больше, чем другие.

Один из наиболее часто задаваемых вопросов, которые я получаю при проведении семинаров, касается минимальных требований к доступу при установке винтовых свай. Устранение или ограничение доступа — один из основных аргументов в пользу спиральных систем. Существуют основные способы, с помощью которых использование винтовых свай или анкеров уменьшает перегруженность площадки или проблемы с накладными расходами.

Сваи из свай.

Первое преимущество связано с физическими свойствами самих спиралей. Спирали представляют собой сегментированные сваи длиной 3 фута, 5 футов, 7 футов и 10 футов. Вы можете смягчить проблемы с накладными расходами, используя более короткие фрагменты. Как правило, восемь футов — это минимальный просвет над головой, необходимый при использовании экскаватора-погрузчика или мини-погрузчика.

Мы можем справиться с запасом высоты менее восьми футов, пробурив отверстие и начав пилотную точку ниже уровня земли. Кроме того, сегментированные головные секции и удлинители поставляются аккуратно сложенными и упакованными, что значительно сокращает пространство, необходимое для размещения материала на месте.

Компания Vaspoli Builders устанавливает винтовые сваи в 48 квартирах комплекса Korman Suites в Пальмире, штат Нью-Джерси. Компания Vaspoli Builders внесла несколько изменений в свою мини-машину, чтобы она легко поместилась в каждой квартире.

Вторым нашим важным преимуществом является компактность и маневренность оборудования, необходимого для установки винтовых свай. Что, если доступ настолько ограничен (подвальное помещение или подвал), что нет места даже для небольшого оборудования? Во многих случаях мы можем работать с переносным ручным устройством, состоящим из приводной головки, выдвижной реактивной штанги и ножной педали. Блок питания размером с тачку питает гидравлику. Комиссия по тропам Аппалачей с большим успехом использовала это устройство на отдаленных горных тропах, где традиционное оборудование было невозможно.

Переносной ручной блок используется для установки винтовых свай в ограниченном пространстве. Винтовые сваи устанавливаются с помощью переносного ручного блока в этой зоне с ограниченным доступом.

Узкие места с ограниченным пространством или доступом всегда представляют собой проблему, но геликоны дают возможность выполнять свою работу.

Винтовые сваи идеально подходят для труднодоступных мест.

________________________________________________________________________________

Пэт Хафферт является менеджером по семинарам и обучению для дистрибьюторов DANBRO. Он работает с DANBRO уже 15 лет. Если вы или ваша компания заинтересованы в обучающей презентации об использовании винтовых свай, свяжитесь с Пэт по адресу [email protected].

  • Стив Г
  • 10.01.2014
  • Образование

Доступ, строительство, дистрибьюторы Danbro, глубокие фундаменты, решения для фундаментов, поддержка фундамента, винтовые анкеры, винтовые сваи, винтовые сваи, подъем домов, Superstorm Sandy, Sandy Solution

  • Информация о спиральных сваях доступна на Ярмарке ресурсов для восстановления после урагана округа Нассау 15 января 2014 г.
  • Пятница воспоминаний: Резиденция в Гринвиче, Коннектикут

Винтовые сваи | Анкеры ABC

Наш стандартный ассортимент винтовых свай имеет диаметры от 60 мм до 89 мм, исключая спирали, и толщину стенки от 6,35 мм до 9,5 мм. Пределы крутящего момента варьируются от 4 кНм до 22,5 кНм. В большинстве случаев, при условии, что верхние 2 метра оцинкованы, срок службы сваи превысит 100 лет. Дополнительные шаги могут быть предприняты для защиты в соленой воде и торфяниках.

Если у вас есть какие-либо вопросы, касающиеся технических характеристик наших винтовых свай, или вы хотите обсудить индивидуальные варианты, свяжитесь с нами.

Спецификации свай

Коррозия

Преимущества винтовых свай

Растяжение и сжатие

Винтовые сваи могут воспринимать наши опубликованные проектные нагрузки как на растяжение, так и на сжатие.

Устойчивость к растяжению

Максимальный диаметр стволов свай в нашем ассортименте составляет 89 мм, что обеспечивает превосходную устойчивость к эффектам экспансивного пучения грунта.

Любой угол

Винтовые сваи можно забивать под любым углом в соответствии с вашими проектами.

Зоны защиты деревьев/корней

Винтовые сваи неоднократно указывались в качестве предпочтительного фундамента для строительства в зонах защиты деревьев.

100-летний расчетный срок службы

Все винтовые сваи ABC Anchors оцинкованы или снабжены катодной защитой, и на них распространяется наша 100-летняя гарантия.

Низкий уровень шума/вибрации

В процессе установки используется моментный двигатель для плавного забивания свай в землю, и для этого не требуется ударов молотком или вибрации.

Мгновенное подключение/строительство

Сваи могут принимать полную нагрузку сразу после установки. Мы поставляем широкий ассортимент концевых муфт, подходящих для растягивающих, сжимающих и комбинированных нагрузок.

Нет Muckaway

Винтовые сваи не требуют земляных работ до или во время установки и, следовательно, не требуют утилизации отходов.

Винтовые сваи и оборудование для установки

Серия винтовых свай 60Р 76Р 89Р
Тормозная головка Модель 400Х 500X 1600X                       700H 2500X
Максимальный крутящий момент 4кНм 5кНм 16 кНм                     7 кНм 22,5кНм
Тип машины Ручной Экскаватор Экскаватор               Ручной Экскаватор
Максимальный объем сваи
(без коэффициента) крутящий момент
120 кН 150 кН 450 кН                              196 кН 562кН
Безопасная рабочая нагрузка
(2,5 FOS)
48 кН 60 кН 180 кН                              78 кН 225 кН
Спецификация
(PDF)

Нефакторизованная нагрузка — Максимальная нагрузка, которую свая примет до того, как прогиб превысит стандартные пределы.

FOS — Коэффициент запаса прочности  — отношение между нефакторизованной нагрузкой и рабочей нагрузкой

Безопасная рабочая нагрузка — Фактическая нагрузка, которую воспринимает свая, когда здание находится на месте

Все машины оснащены индикаторами крутящего момента, что позволяет мгновенно рассчитать грузоподъемность сваи.

Технические характеристики винтовых свай
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОПРЕДЕЛЕНИЕ 60Р 76Р 89Р
Диаметр вала Диаметр ствола винтовой сваи без учета спиралей 60 мм 76 мм 89 мм
Толщина стенки Толщина стенки трубы винтовой сваи 6,35 мм 9,5 мм 9,5 мм
Ограничение крутящего момента Способность сваи передавать крутящий момент всегда является ограничивающим фактором. Таким образом, это предельный крутящий момент при установке сваи. 4кНм 16кНм 22,5кНм
Эмпирический коэффициент крутящего момента KtKt м -1 «Эмпирический коэффициент крутящего момента», выраженный в метрических единицах, когда крутящий момент измеряется в кНм, а сила — в кН. Его значение уменьшается по мере увеличения диаметра сваи и толщины винтовой пластины. Это происходит из-за сочетания поверхностного трения и энергии, необходимой для смещения почвы. 30 м -1 28 м -1 25 м -1
Спецификация трубки БСЕН 10297

E355 ХФС

БСЕН 10297

E355 ХФС

БСЕН 10297

E355 ХФС

Спецификация спирали БСЕН 10025

С275

БСЕН 10025

С275

БСЕН 10025

С275

Спецификация крепежных деталей Метрическая резьба M16 GR8. 8 Метрическая резьба M20 GR8.8 Метрическая резьба M22 GR8.8
Срок службы/коррозия сваи

В большинстве случаев при условии, что верхние 2 метра оцинкованы, срок службы сваи превышает 100 лет. При удельном сопротивлении грунта менее 10 Ом необходимо принять дополнительные меры. Это означает соленую воду, влажный торф и места, где почвы подвержены насыщению. Для получения дополнительной информации и литературы, пожалуйста, свяжитесь с нами.

Расчетный срок службы основан на допущении, что потеря толщины на 40 % допустима без неблагоприятного воздействия на целостность конструкции. Участки свай, подверженные воздействию атмосферы, покрываются толстослойной системой покрытия с высоким содержанием цинка или оцинковываются. Для конструкции анода предусмотрен коэффициент безопасности x2, учитывающий изменения в условиях коррозии и удельном сопротивлении грунта.

Удельное сопротивление земли (Ом-м) Скорость коррозии на основе данных Uhlig мм/год Расчетный срок службы с защитой от коррозии (лет) Методы защиты от коррозии, необходимые для верхней 2-метровой секции сваи.
