Как установить сваи винтовые своими руками: Монтаж винтовых свай своими руками: видео, технология, инструкция
Как закрутить винтовую сваю своими руками
Буду стараться без воды кратко изложить всё важные моменты, которые вам помогут закрутить винтовые сваи своими руками.
1. Сделайте чертёж.
На бумаге от руки рисуете план первого этажа. Расставляете на нем точки закрутки. С нужным вам шагом. Уточню: центра опор.
❗Обратите внимание. Если толщина обвязочного бруса 150мм, то мы смещаем крайние точки внутрь на 75мм. А расстояние между центрами СВСН получается меньше габаритного на 150мм.
2. Отступаем от границ участка нужные расстояния. Рулеткой меряем, лопатой отмечаем, точку закручивания первой винтовой опоры.
❗Устанавливая своими руками, учитывайте нормы отступов между зданиями и границами участков. А то можно налететь на перенос дома, если соседи подадут в суд.
3. Инструмент для закручивания.
— Тракторный палец. Продаётся в магазине запчастей для трактора. Лучше 2-3 возьмите на всякий случай. Это стержень металлический 30см длиной, диаметром 2 см примерно.
Подойдёт и любой другой штырь из твёрдого металла. Главное, что бы влезал в монтажное отверстие. То есть до ⌀30мм.
— Либо можно купить специальную насадку для установки вместо пальца.
— Трубы 3м. Чем толще стенка тем лучше.
— Лопаты. Зимой, если почва промёрзла отбойник.
— Верёвка, маркер для разметки.
— 2 Рулетки.
— Уровень.
— Уж сразу напишу и про гидравлический (пластиковая трубка), либо лазерный уровень или нивелир с болгаркой и сварочным аппаратом. И ещё нужен обрезок пластиковой трубы, чуть большего диаметра самой сваи, что бы ровно в горизонт спиливать.
4. Копаем приямок.
Глубина зависит от грунта. Почва пластичная, глинистая, можно и 30см. Так как винт будет закручиваться легко. Если песок, камни копайте до 50-90см.
❓ Как определить какой глубины рыть приямок? Например вы выкопали 40см., закрутили винтовую сваю на 1,4м. и всё она еле идёт, докрутить её до 1,6м. очень трудно. Тогда следующее углубление под опору делаете 60см.
И спокойно закручиваете до упора.
5. Закручиваем винтовую сваю.
Один человек держит СВСН и силой своего веса направляет, выдерживает вертикаль, визуально в начале и в конце с помощью уровня. 1,2,3,4 человека ходят по кругу.
❓ Зачем 4, если можно 1? Зависит от состава земли и глубины приямков. То есть мы можем закрутить в песок при углублении 30см на 1,7м, но надо чтобы 4 человека напряглись. Либо двое при приямке 70см. Да качественнее в первом случае, но если песок утрамбовать кувалдой, и винт специально не шатать — будет всё хорошо. Это не распространяется на каменистые грунты или бут. На них, чтобы не было вибрации фундамента надо после ручного монтажа делать обвязку, либо крутить техникой.
❗ Устанавливая своими руками будьте аккуратны, берегите себя.
6. Закручиваем вторую сваю своими руками (номера на рисунке 1).
Рулеткой отмеряем расстояние от центра и от забора. И выкапываем грунт. Начинаем устанавливать, измеряем длину между центрами. Если правильно, продолжаем вращение.
Если нет, то наклоняем опору в противоположную сторону от отклонения и закручиваем пару оборотов. Опять проверяем.
7. Третья опора.
Считаем диагональ и с помощь двух рулеток отмечаем на земле лопатой. И также устанавливаем, проверяя теперь 2 размера.
8. Четвёртая.
Всё как с третей.
9. 5-6-7-8. Натягиваем по четырём крайним сваям верёвки. И отмечаем расстояния между внутренних точек. Крутим по этим отметкам, так чтобы труба еле касалась бечёвки.
10. 10-я. Натягиваем нить от 5 к 7 и от 6 к 8 и в перекрестие закручиваем.
11. Разметка высоты.
Берём обрезок пластиковой трубы разрезаем его вдоль и надеваем на первую СВСН и маркером рисуем по кругу линию на уровне нужной высоты фундамента.
Далее отмечаем спилы на всех винтах, используя прибор. Прозрачный шланг — оптимальное решение для установки своими руками.
12. Обрезаем.
Спиливаем лишнее болгаркой.
13. Привариваем оголовки, сварной шов красим битумным лаком.
Оголовки выравниваем в горизонт перед сваркой.
Винтовой фундамент установлен!) Как видите вполне возможно установить самому вместе с сильными друзьями.
Инфо из опыта рабочих бригад
Винтовые сваи плюсы и минусы
Вибрация в доме из бруса на винтовых сваях
Что лучше железобетонные сваи или винтовые
Винтовые сваи для фундамента цена с монтажом
Сколько просужит винтовой фундамент, мнение инженера
Винтовой фундамент зимой
Винтовые сваи 6х6 цена
Монтаж винтовых свай вручную, 🔨 установка винтовых свай своими руками видео
Описание процесса погружение винтовых свай: видео, фото, подробные инструкции. Плюсы и минусы проведения работ самостоятельно.
На винтовых сваях можно сделать фундамент быстро и не дорого. Если погружать сваи своими руками то еще выиграть в цене.
ВАЖНО! Статья ознакомительная. Мы не работаем с винтовыми сваями.
ЧТО НУЖНО ДЛЯ УСТАНОВКИ ВИНТОВЫХ СВАЙ
Для этого процесса достаточно иметь приспособление в виде отрезка трубы, диаметром немного больше, чем сечение ввинчиваемых свай, в котором есть отверстия или пазы для соединения со сваей посредством болтов и пара проушин под рычаги из отрезков трубы.
Если сваи небольшого размера, можно обойтись вместо приспособления обычным ломом, вставляемым в отверстие в верхней части сваи, на концы которого надеваются трубы-рычаги.

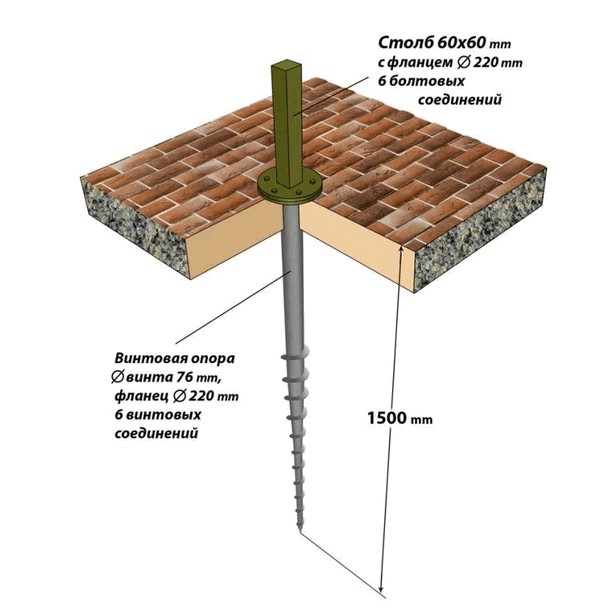

ОПРЕДЕЛЕНИЕ ДЛИНЫ СВАЙ
Наконечник сваи должен располагаться не выше глубины промерзания грунта (1,5 метра).
НА УВЕЛИЧЕНИЕ ДЛИНЫ ВЛИЯЮТ ТАКИЕ УСЛОВИЯ:
- Сейсмическая активность в районе (длина сваи от 4 метров).
- Залегание твердого грунта (зависит от его состава, определяется испытаниями).
- Нормативы СНиП для регионов.
Максимальная длина винтовой сваи – 12 метров. Они используются для тяжелых промышленных конструкций. Для загородной застройки экономически целесообразен монтаж винтовых свай своими руками длиной 5 м или меньше.
ВАРИАНТЫ ПОГРУЖЕНИЯ ВИНТОВЫХ СВАЙ
- Бурение. Ручным буром делается скважина, в которую помещается свая.
- Завинчивание. Свая завинчивается непосредственно в грунт.
Установка винтовых свай своими руками вторым способом производится с помощью ломика, который вставляют в техническое отверстие в верхней части сваи.
- Если грунт мягкий и больших усилий прикладывать не нужно, возможно закручивание винтовых свай ломиком без рычагов.
- Для устройства фундаментов применяется сварной метод соединения винтовых свай: к верхушкам свай, выровненным по высоте, привариваются арматурные балки.
ПРОЦЕСС ВВИНЧИВАНИЯ СВАЙ В ЗЕМЛЮ
Свая устанавливается вертикально в нужном месте и ввинчивается в грунт, путем вращения по часовой стрелке, до достижения нужной глубины или уровня плотного грунта.
ВНИМАНИЕ: монтаж винтовых свай вручную требует немалых физических усилий.
КРЕПЕЖ РЫЧАГА И ПРОЦЕСС ПОГРУЖЕНИЯ СВАИ
Обратите внимание на: плюсы и минусы винтовых свай
ТОНКОСТИ МОНТАЖА ВИНТОВЫХ СВАЙ СВОИМИ РУКАМИ
Длина рычага Чем длиннее труба (рычаг за который тянете) тем легче пойдет свая.
Обычно длина рычага 3-4 метра.
Вертикальность ввинчивания
Важно что бы свая сразу приняла вертикально положение, так как отклонение допускается не более 1 градуса.
Глубина монтажа сваи
Глубина определяется условиями вашего участка, а точнее, составом и состоянием грунтов. При близком залегании плотных грунтов к поверхности, она может ограничиваться 1.5 метрами (лучше — до 2-х), то есть, нижняя часть сваи должна быть глубже уровня промерзания грунта. Если глубина заложения плотного грунта глубже — ввинчивать нужно так, чтобы свая достала до него.
ВОЗМОЖНЫЕ ПРОБЛЕМЫ ПРИ УСТАНОВКЕ ВИНТОВЫХ СВАЙ
- Если свая сразу не хочет ввинчиваться и разрыхляет грунт — ее нужно нагрузить по вертикали: для этого можно использовать двух помощников, повисших на рычагах с обеих сторон сваи или одного — сверху.
- Если свая не завинчивается и во что то уперлась, то ее обрезают и оставляют как есть.
ОБРЕЗКА СВАИ БОЛГАРКОЙ
ВЕРХНИЕ ГРАНИЦЫ СВАИ ДОЛЖНЫ ИМЕТЬ РОВНУЮ ПОВЕРХНОСТЬ
ДАЛЕЕ СВАИ СОЕДИНЯЮТСЯ МЕЖДУ СОБОЙ БАЛКАМИ ПРИ ПОМОЩИ СВАРКИ
ВИДЕО ПО МОНТАЖУ ВИНТОВЫХ СВАЙ
Посмотреть, как происходит монтаж винтовых свай вручную, вы можете видео:
youtube.com/v/KDQsHGXhbyA?version=3&hl=ru_RU» type=»application/x-shockwave-flash»/>
ВИНТОВЫЕ СВАИ ОТ ООО «БОГАТЫРЬ»
Компания профессионально занимается свайными работами в центральном регионе России. ООО «Богатырь» располагает собственной техникой и квалифицированными специалистами, поэтому быстрая и качественная установка винтовых а так же ж/б свай по лучшей цене — гарантирована!
Наши услуги
Наша компания «Богатырь» базируется исключительно на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.
Как установить винтовые сваи своими руками
Содержание статьи
- 1 Применение
- 2 Преимущества и недостатки винтового основания
- 3 Как установить винтовые сваи своими руками
- 4 Как выровнять винтовые сваи
- 5 Бетонирование
- 6 Видео: забивка винтовых свай своими руками
Строительство всегда было и остается делом ответственным.
Винтовые сваи вкручиваются в землю, с помощью спецтехники, но мало кто знает, что это можно сделать своими руками. В статье подробно описано, как установить сваи вручную. Но прежде чем мы рассмотрим процесс монтажа, давайте подробнее познакомимся с этой современной технологией.
Заявка
Винтовые сваи применяются в качестве опор в сложных грунтовых условиях: неровности рельефа, заболоченный или мерзлый грунт. Изначально технологии пришли из военного ремесла, где нужно быстро строить и разбирать объекты специального назначения. Сейчас этот метод активно используется в гражданском строительстве.
Используется для строительства следующих сооружений:
- каркасно-модульные здания, малоэтажные здания;
- легкие постройки, заборы, рекламные щиты;
- опоры высоковольтных линий и трубопроводов;
- мосты, причалы.
Монтаж осуществляется с помощью гидравлического механизма или вручную. Сваи ввинчиваются в землю как саморезы. Если почва сильно промерзла, лидер хорошо становится. Их расчетная несущая способность зависит от правильности установки опор.
Преимущества и недостатки винтового основания
- возводится быстрее бетонного фундамента;
- применяют в заболоченных, неустойчивых и льдистых грунтах;
- готов к полной нагрузке после завинчивания;
- можно устанавливать в любое время года;
- не нужно выравнивать ландшафт;
- стоит меньше, чем бетонный фундамент.
недостатки
- ограниченный срок службы;
- нельзя применять на каменистой почве;
- Трудно сделать хорошую антикоррозийную защиту.
Как установить винтовые сваи своими руками
Это тяжелая работа, поэтому используют сваи малого диаметра, потому что их легче ввинтить.
Ручное ввинчивание опор делается в целях экономии или когда это невозможно сделать машинным способом. Ручной метод позволяет построить небольшие постройки, например, баню, беседку или забор. Для работы потребуются простые приспособления и несколько помощников.
Возможные препятствия
Ручная установка усложняется, если в земле много мусора или камней. Следите, чтобы в нем не было крупных предметов: гравия, железа, кирпичей и т. д. Мелкие осколки не мешают, а вот крупные камни приведут к отклонению оси опоры или искривлению лопастей.
Иногда в почве встречаются бетонные блоки или плиты, которые невозможно убрать без серьезной перекопки участка. Эта проблема может остановить весь процесс монтажа или внести существенные коррективы в планировку фундамента.
Попробуйте найти платформу, где нет зарослей в радиусе 20 м. Корневая система, особенно у крупных деревьев, хорошо развита. Даже гнилой пень, расположенный рядом, значительно усложнит завинчивание свай.
Для ручного завинчивания свай необходимо использовать длинные рычаги. Если рядом с планируемой постройкой находится здание, забор или столб, они будут препятствовать установке опор.
Подготовительные работы
- Монтаж винтовых опор начинается с поиска и осмотра строительной площадки. Внимательно исследуйте землю. От его состояния зависит выбор сваи определенного диаметра. В слишком сухую или глинистую почву трудно ввинтить опору большого размера.
- Подобрав подходящие стопки, посчитайте, сколько штук нужно для работы. От их количества зависит, какое будет расстояние между ними при монтаже.
- Чтобы винтовые сваи исправно служили многие десятилетия, проводят антикоррозийную обработку. Нанесите несколько слоев защитного покрытия.
- грунтовка по металлу — стандартное покрытие; битумная мастика
- – защищает поверхность сваи от контакта с влагой;
- холодное цинкование — цинк, взаимодействуя с металлической поверхностью сваи, создает слабый электрический ток, что предотвращает появление коррозии;
- холодное цинкование и битумная мастика — комбинированная обработка;
- холодное цинкование, битумная мастика и полимерная пленка — первые два слоя защиты покрыты термоусадочной пленкой, что обеспечивает максимальную защиту.
Инструменты для забивки винтовых свай
- Лопата — для выравнивания мест завинчивания.
- Магнитный уровень — поможет контролировать положение сваи.
- Бур — должен быть в диаметре меньше винтовых свай.
- Рулетка — необходима для выполнения измерений.
- Гидроуровень — используется для нанесения горизонтальных отметок.
- Лом и две трубы длиной 2 м — из них получатся рычаги.
- Молоток — нужен для забивания колышка.
- Болгарка — для резки свай.
- Тонкая веревка — для разметки фундамента.
- Нож, перчатки, карандаш.
Разметка фундамента
Нужна аккуратность и аккуратность в расчетах. Для работы вам понадобится веревка и колышки. Если фундамент имеет прямоугольную форму, сначала определяют точки угловых опор. Забейте колышки и соедините их веревкой. Постарайтесь сделать форму прямоугольника плоской. С каждой стороны определите равноудаленные точки для остальных свай.
Техника крепления винтовых свай
Сначала необходимо установить опоры по углам. Для этого просверливают направляющие отверстия. Глубина должна быть равна 1/3 длины сваи, а размер меньше диаметра сваи. Начиная процесс установки, старайтесь контролировать ровность вертикального положения опоры. Вам поможет магнитный уровень.
Сваи вкручиваются с помощью рычагов, в нашем случае это просто лом. Когда скрутка становится тугой, рычаги удлиняются дополнительными патрубками. Этот процесс следует проводить равномерно и по команде, чтобы не сместить опору.
Если свая перестает вращаться, значит, вы достигли слоя грунта, плотность которого достаточна, чтобы выдержать вес конструкции. В этом случае продолжать завинчивание не нужно. После установки угловых свай соедините их веревкой снизу и сверху. Это поможет точно выставить остальные опоры – по вертикали и по высоте.
Когда фундамент будет готов по периметру, поставьте метки внутри.
Как выровнять винтовые сваи
Ручной метод не позволяет выполнить установку гладко. Даже если вкручивать плавно и медленно, опора будет постепенно уходить в сторону. Поэтому периодически необходимо проверять степень отклонения магнитным уровнем. Если смещение значительное, то переведите сваю в ровное состояние и сделайте несколько оборотов.
На смещение влияют камни, хранящиеся в земле. В этом случае сложно выровнять опоры. Решить ее можно двумя способами: во-первых, раскатать сваю глубже камня и разрыхлить ее, чтобы можно было поставить ровно, и сделать несколько оборотов. Во-вторых, вытащите опору, с помощью бура пройдите сложный участок грунта, а затем продолжите установку.
Обрезка
Не все сваи можно вкрутить до нужного уровня. Поэтому болгарку укорачивают, выравнивая высоту.
Рекомендуется вырезать ниже отверстия для вставки рычага. Наносить метки удобно с помощью гидравлического уровня — длинного тонкого шланга, наполненного водой и работающего по принципу сообщающихся сосудов.
Бетонирование

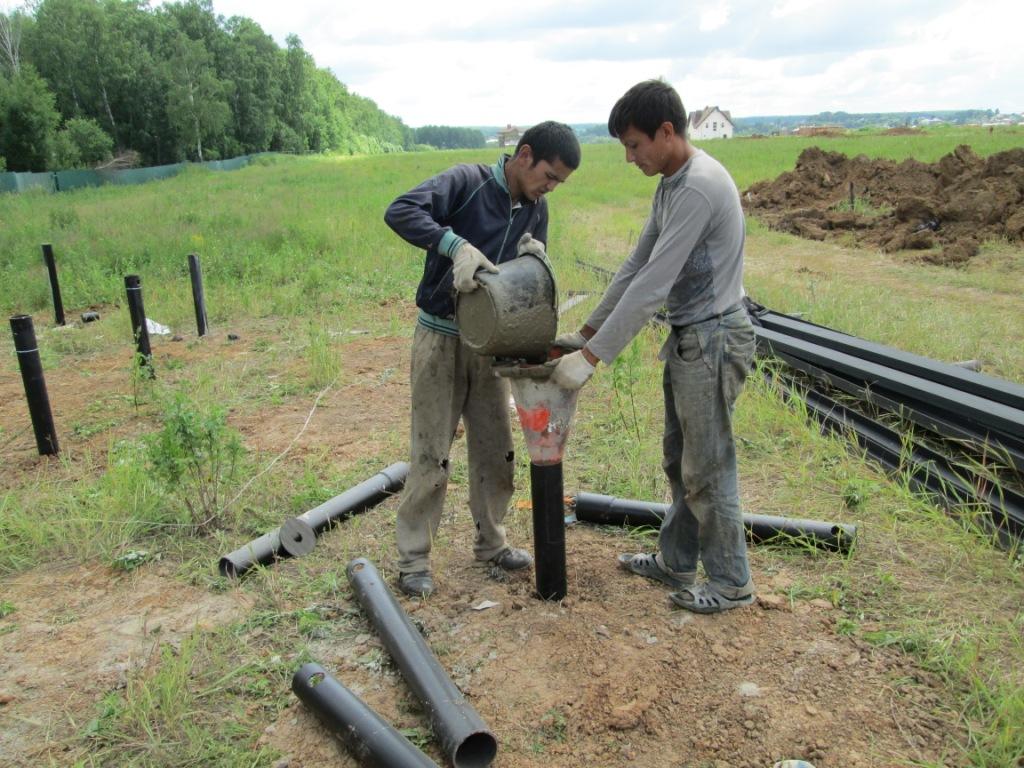

Винтовые сваи после подрезки заливают смесью бетона и песка. Раствор не должен быть слишком густым или жидким. Эта процедура делает опоры более прочными и устойчивыми к нагрузкам. Некоторые строители добавляют к трубе армирование, чтобы добавить дополнительную жесткость.
Бетонзащищает внутреннюю поверхность от проникновения кислорода и влаги и продлевает срок службы фундамента. Если установка свай происходит в холодное время года, в раствор добавляют зимние добавки. Они сделают бетон устойчивым к низким температурам.
Когда раствор высохнет, трубу герметизируют наконечниками для последующей обвязки. Сварные швы обработаны антикоррозийным средством.
Винтовые сваи – практичная технология для возведения любых сооружений.
Недорогая стоимость и быстрая скорость монтажа сделали этот тип фундамента популярным. Технология винтовых свай теперь доступна каждому. Его можно нанести самостоятельно или воспользоваться услугами строительных компаний.
Видео: забивка винтовых свай своими руками
Как винтовые сваи революционизируют отрасль
ГлавнаяЗаписиВинтовые сваи: продукт, который революционизирует строительство
GoliathTech — 5 июля 2022
GOLIATHTECH UNIVERSITY: УЧЕБНОЕ ПОСОБИЕ 19
Вы увлечены строительством? Хотите, чтобы все ваши проекты имели прочную и стабильную основу? Если да, узнайте больше о спиральных (винтовых) сваях, изделии, которое за последние несколько лет произвело революцию в мире строительства.
ДЛЯ КАКИХ ПРОЕКТОВ МОЖНО ИСПОЛЬЗОВАТЬ ВИНТОВЫЕ СВАИ?
Возможно, вам интересно, для каких целей можно использовать винтовые сваи.
В целом, эти продукты являются решением для любой конструкции, требующей крепления к земле, или для установки, требующей фундамента. Вот несколько примеров:
Коммерческий или промышленный сектор
В коммерческом или промышленном секторе специалисты-строители используют винтовые сваи для модульных школ, вывесок, солнечных батарей, мостов, трубопроводов, ветряных турбин, телекоммуникационных вышек или вышек сотовой связи. Есть много других приложений, не перечисленных здесь, которые вы можете найти на нашей странице, посвященной этому сектору.
Сельскохозяйственный сектор
В сельскохозяйственном секторе профессиональные строители могут использовать их для теплиц, силосов и сельскохозяйственных палаток.
Жилой сектор
В жилом секторе они используются для фундамента дома или гаража, а также для крепления и поддержки террасы, перголы, беседки, навеса для машины, забора, бельевой веревки и даже почтового ящика.
Несмотря на то, что использование свай разнообразно с точки зрения применения, люди также называют их по-разному: винтовые сваи, винтовые сваи, спиральные (винтовые) сваи, винтовые сваи, сваи, сваи, столбы, земляные винты или шпильки.
все термины, используемые для их определения.
КАК ВИНТОВЫЕ СВАИ ИЗМЕНИЛИ СТРОИТЕЛЬНУЮ ПРОМЫШЛЕННОСТЬ?
Винтовые сваи произвели революцию в строительной отрасли благодаря нескольким факторам:
- эффективность и скорость установки
- снижение воздействия на площадь установки
- строительство в районах, которые ранее считались непригодными для строительства
- эффективное решение для строительства на прибрежных территориях ( например, почва слишком мягкая или слишком влажная) или экологически чувствительные участки (например, болото), когда обычный фундамент не позволяет этого.
Это лишь некоторые из множества примеров, в которых компания GoliathTech использовала винтовые сваи. Наша команда гордится тем, что предлагает уникальные решения для винтовых свай, оставаясь при этом в авангарде основных инноваций в области винтовых свай. Мы предлагаем многим строительным секторам анкерные решения, адаптированные к ряду проектов для их клиентов.
