Как сделать дымоход из стальной трубы своими руками / Дымоходные трубы / Предназначение труб / Публикации / Санитарно-технические работы

Канули в лету времена, когда жилища отапливали «по-черному», без использования трубы для отвода продуктов сгорания. Сажа и гарь оседала на стенах, а угарный газ постоянно травил человеческий организм. Возникла необходимость отвода дыма из помещения, вот тогда был придуман дымоотвод. Чаще всего его сооружали из кирпича, но дело это довольно затратное, к тому же такую конструкцию нужно было постоянно чистить. Потому со временем стали делать дымоход из стальной трубы своими руками.

Какие бывают дымоходы

Дымоходы в зависимости от материала, особенностей конструкции и монтажа могут быть таких видов:

наружные и внутренние;
модульные одноконтурные и двухконтурные;
кирпичные;
стальные;
асбестоцементные;
керамические или стеклокерамические.

Наружный дымоход из стальной трубы прост в монтаже и эффективен в работе

Выбор материала для дымохода зависит от того, для каких отопительных систем он будет служить: каминов, бань, печей или котлов. Изо всех рассмотренных видов самым популярным остается именно дымоход из стальной трубы. Кирпичные очень громоздки и непрактичны, трубы из керамики или стеклокерамики не всем по карману, а асбестоцементные используются в очень ограниченных случаях.

Преимущества стальных конструкций

Поскольку дымоход постоянно подвергается воздействиям высоких температур, погодных явлений, то материал для него должен быть качественным и прочным. Стальная труба для дымохода обладает абсолютной прочностью и не требует специального фундамента из-за небольшого веса. При этом монтировать ее несложно, всегда есть возможность использовать фигурные детали, чтобы обойти выступы и препятствия. Труба из стали устойчива к коррозии и другим химическим воздействиям, ее устанавливают внутри и снаружи помещений.

Идеальным считается сэндвич-дымоход, который состоит из трех оболочек:

внешняя – нержавеющая сталь толщиной 0,6 мм;
термостойкое базальтовое волокно;
внутренняя – нержавеющая сталь толщиной от 0,5 до 1 мм.

В комплект дымоходов из стальных труб входят соединительные модули, тройники, насадки, хомуты

Такие двуслойные стальные трубы идеально подходят для каминов и печей в деревянных домах, ведь температурная нагрузка ложится на слой теплоизоляции, поэтому контур не перегревается. К тому же на внутренних стенках дымохода не собирается конденсат, а это важно, особенно для отопительного оборудования с прямой вытяжкой.

В комплект дымохода из стальной трубы входят соединительные элементы: отводы, тройники, насадки, хомуты и патрубки. Используя эти модули, несложно соорудить дымоход в доме своими руками.

Выбор труб для дымохода

Общие правила

Перед тем как монтировать дымоход в доме своими руками, стоит обратить внимание на общие правила:

для газового оборудования труба должна монтироваться вертикально;
начинают собирать трубу дымохода снизу вверх;

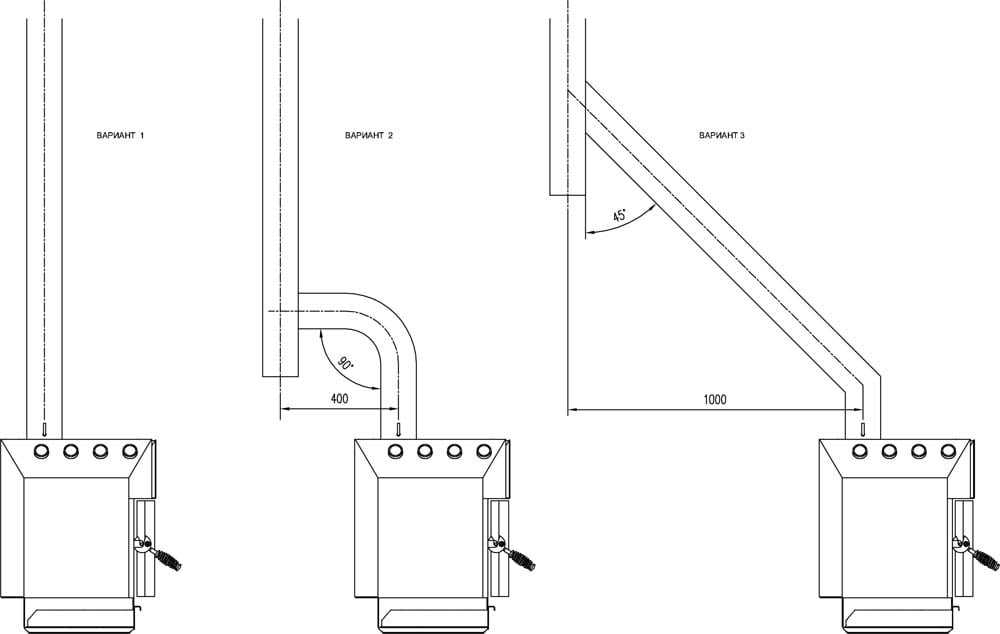

труба от котла до самого дымохода должна быть короткой, без изгибов;
нельзя прокладывать неизолированный дымоход через перекрытия;
длина трубы должна быть не меньше 5 метров;
для создания нормальной тяги учитывают соотношение между диаметром трубы и ее высотой;
горизонтальные участки дымоходной трубы должны быть подальше от электропроводки и газовых труб, их длина – не более 1 метра;
в целях безопасности нельзя к одному дымоходному каналу подключать несколько отопительных приборов.

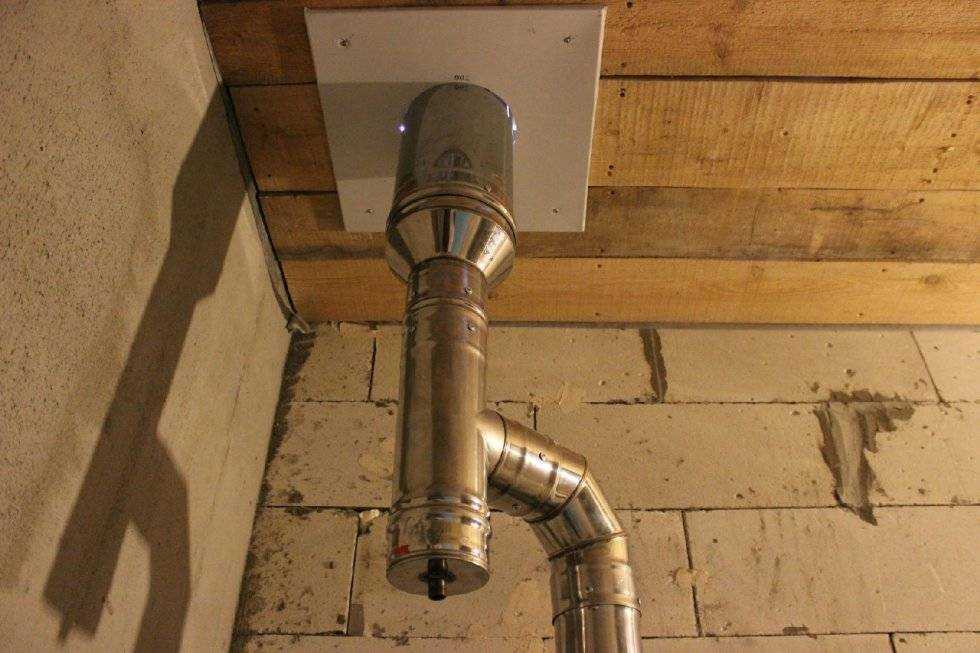

Так выглядит сэндвич-дымоход, который гораздо практичнее однослойной стальной трубы

Расчет основных параметров

Диаметр и высота

Перед началом работ по установке самодельного дымохода из стальной трубы нужно определиться с двумя параметрами: диаметром и высотой трубы. Важно учитывать толщину стенок и геометрию сечения. Диаметр трубы напрямую зависит от объема топки и размера печи. Нужно помнить, что чем выше труба и меньше диаметр, тем стремительнее тяга, дымоход «захлебывается», нагревается, труба становится горячей, теплый воздух обогревает не помещение, а улицу. При большом диаметре и небольшой высоте трубы тяга слабеет, угарный газ идет в помещение. Оптимальный диаметр трубы – 100–200 мм, но многое будет зависеть от вида отопительного прибора.

Что касается высоты дымохода, то она зависит от высоты самого здание и типа крыши. При плоской крыше труба дымохода возвышается на уровне 1 метра, а при неплоской – не меньше 0,5 метра. От конька здания дымоход располагают на расстоянии в 1,5 метра. Идеальная высота дымохода из стальной трубы – не менее 5 метров. Придерживаясь этих параметров и учитывая вид печи, установить дымоход своими руками будет несложно.

Высота внутреннего дымохода над уровнем крыши должна быть не меньше 0,5 метра

Форма дымохода

Идеальное решение — дымоход цилиндрической формы. Важно помнить: чем меньше выступов в дымоходе, тем лучше, потому что каждый изгиб или выступ – это еще один барьер на пути выведения продуктов сгорания. В таких местах постоянно скапливается гарь, сажа, потому чистить такую трубу придется чаще.

Толщина стенок

При постоянном воздействии высоких температур даже металл перегорает, а сталь портится под воздействием сажи. Поэтому важно, чтобы труба была не слишком тонкой, особенно в месте выхода трубы из печи. Оптимальная толщина стенки — 3-5 мм.

Монтаж самодельного дымохода из стальной трубы

Перед установкой стального дымохода его собирают, изнутри обрабатывают швы герметиком, который выдерживает температуру в 1000 градусов. Помните, стопроцентную герметичность даже очень хорошая сварка или вальцовка металла обеспечить не может, потому пройтись изнутри герметиком – это значит обеспечить эффективную работу дымохода на много лет.

Схема монтажа внутреннего и внешнего дымохода из стальных труб

Пошаговый монтаж стального дымохода

Монтируем дымоход в направлении от котла или печи к крыше помещения.
Каждое следующее звено модульной трубы последовательно вставляем в предыдущее.
В целях пожарной безопасности трубы насаживаем друг на друга, глубина насаживания равна половине диаметра трубы. Такой способ соединения предотвращает попадание влаги внутрь.
У основания дымохода делаем дверцу для чистки трубы.
Стальной дымоход прокладываем вдоль внутренних перегородок или стен здания;
Хомутами фиксируем стыки дымоходных труб, отводы, тройники.
Через каждые полтора метра стальная труба фиксируется кронштейнами к строению.
В месте выхода дымоходной трубы из крыши, в сквозных отверстиях устанавливаем вкладыши из оцинкованной стали, которые уберегут перекрытия от перегрева.

Видео-бонус: порядок монтажа дымохода в частном доме

Ухаживать за стальным дымоходом просто: достаточно два раза в год чистить от сажи, наблюдать за стыками и швами, следить за тягой.

Дымоход для бани своими руками: какой лучше

Содержание статьи:

1. Устройство дымохода для бани
2. Монтаж дымохода для бани
3. Особенности монтажа банного дымаря
4. Параметры дымохода для бани
5. Правила установки дымохода для бани
6. Дополнительные советы по установке дымохода в бане

Безусловно, печка – это самый важный элемент любой бани. Ну а для того, чтобы печка функционировала хорошо, нужно обеспечить правильный дымоход для бани, поскольку париться там, где продукты сгорания попадают внутрь – это, как минимум, небезопасно. А чтобы исключить все возможные недочеты, лучше всего обустроить дымоход в баню своими руками.

Сделать дымовую трубу отвода не представляет большой сложности, особенно при умении пользоваться нужными для этого инструментами.

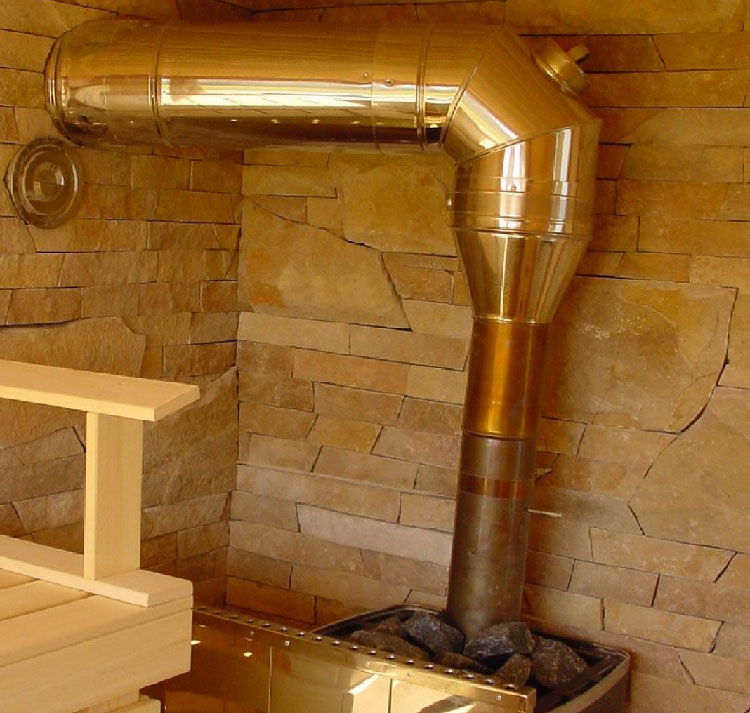

Устройство дымохода для бани

Прежде чем монтировать дымоход для бани своими руками, стоит узнать о разновидностях его конструкций, о его оптимальных параметрах и особенностях эксплуатации. Только при наличии этих знаний дымоход будет смонтирован надежно и безопасно.

Трубы дымоходы разделяют на две категории: внутренние и внешние. Установка трубы в бане и крепеж внутренних труб проще, более того, они менее пожароопасны. При внешнем дымоходе тепло будет уходить быстрее, так как такая труба располагается снаружи стены. Но любые недостатки обоих видов дымоходов вполне просто корректируются посредством установки качественной изоляции. При этом выбирая, какой дымоход для бани лучше, следует помнить, что внутренняя дымоходная система позволит поддержать постоянно высокую температуру и сэкономит печное топливо, поэтому ее монтаж является более выгодным.

Оптимальным вариантом станет металлический, керамический или кирпичный дымоход в бане. Все они отличаются от остальных тем, что не производят каких-либо вредных веществ и способны выдерживать очень высокие температуры.

Монтаж дымохода для бани

Решая проблему того, какой дымоход выбрать для бани, нужно учитывать тот факт, что характеристика дымовой трубы зависит, в первую очередь, от материала, из которого она изготовлена, и от вида трубы. Если сооружение бани сделано из кирпича, то дымоход может быть сделан из кирпича, так и из металла и керамической трубы для дымохода. Возможно также и создание комбинированного варианта с использованием двух и более материалов. Но если основная часть конструкции состоит из металла, то система вывода отработанных газов должна быть металлической или керамической.

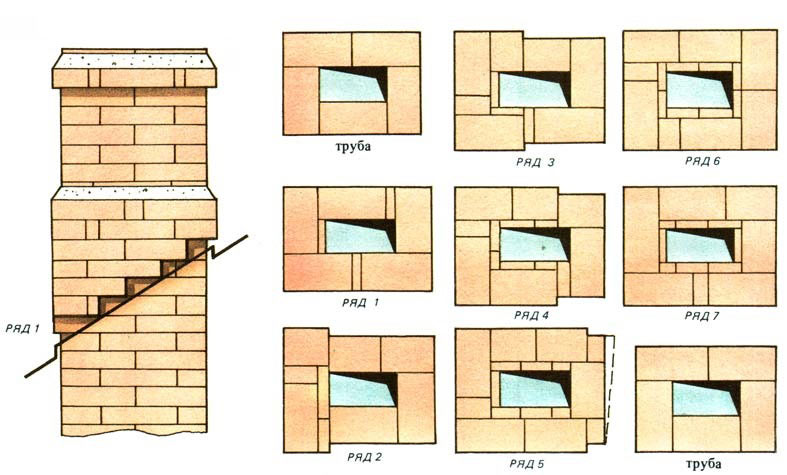

Сегодня кирпичный дымоход для бани монтируется все реже, что может быть связано с некоторой сложностью его возведения и обслуживания (прочитайте: «Кирпичный дымоход своими руками»).

Именно поэтому все чаще применяются сборные типы конструкции, которые гораздо проще в установке и уходе и лучше сохраняют тепло. Их строительство можно выполнить и без серьезных навыков строительства.

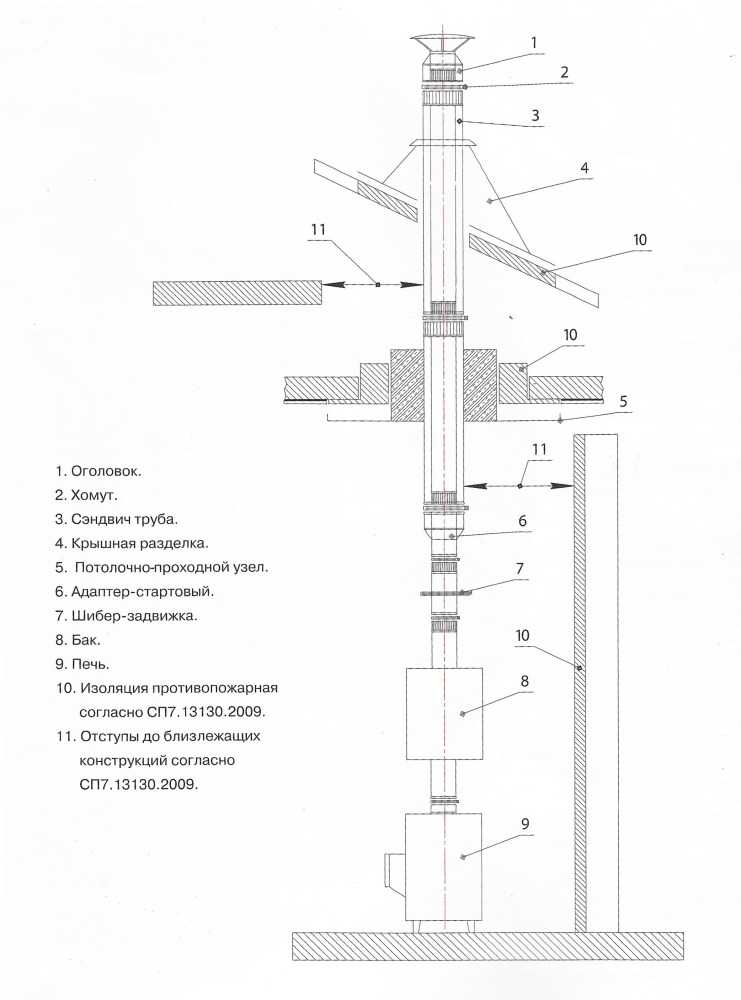

Сборные комплекты дымоходов для бани состоят из следующих элементов:

две или три трубки;
пара колен;

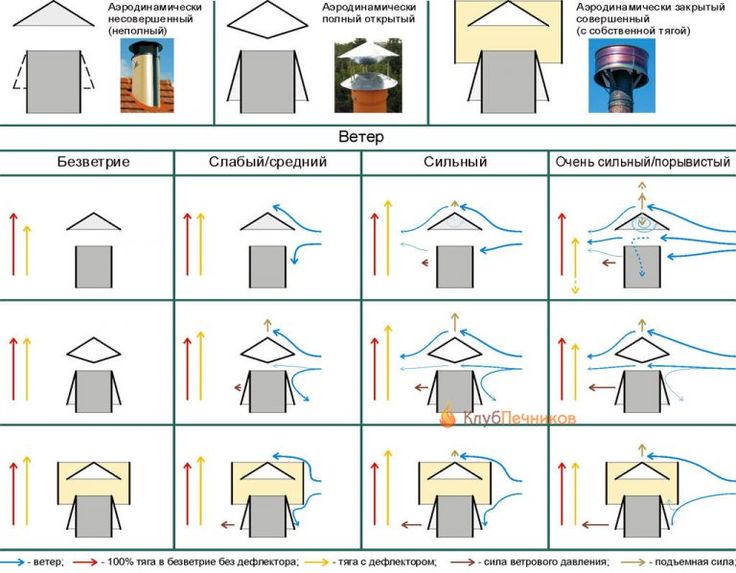

дефлектор;
тройник;
шибер;
противоливневая защита;
переходники.

Ни в коем случае нельзя забывать об изоляции во время устройства дымохода для бани. Читайте также: «Как изолировать трубу в бане – проверенные способы изоляции». Она состоит из особого межэтажного переходника и существенно большей, чем сам дымоход, сэндвич трубы, только так установка сэндвич дымохода пройдёт успешно. Образовавшееся между ними пространство заполняется материалом, обеспечивающим защиту от лишнего тепла, поскольку чрезмерно высокие температуры могут нанести существенный вред.

Этим же материалом (чаще всего им выступает керамзит или минеральная вата) заполняется и пространство переходника.

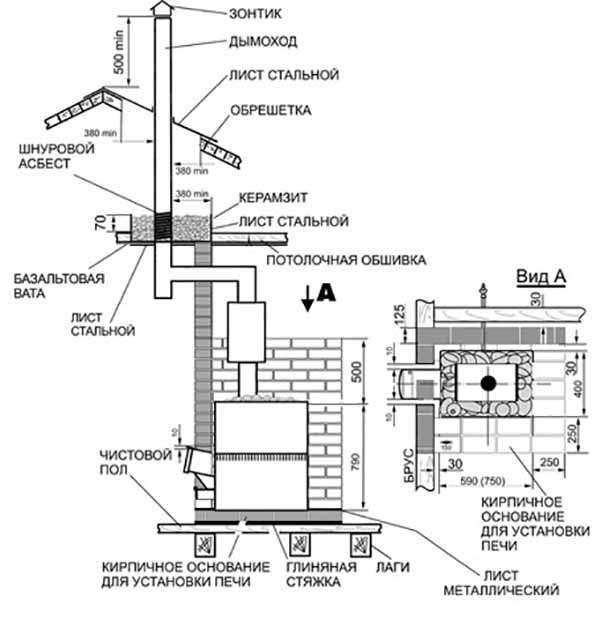

Особенности монтажа банного дымаря

Устанавливая дымоход для бани собственноручно, нужно понимать, как правильно сделать дымоход в бане и обязательно соблюдать ряд правил, которые объясняются теми или иными признаками материалов. В первую очередь это относится как к самим материалам, так и к составным частям стояка. Причиной такого количества условий являются очень высокие температуры, а ввиду того, что часто материалом для строительства выступает дерево, следует придерживаться и экологических, и санитарных норм, и правил пожарной безопасности.

Для обеспечения успешного монтажа нелишним будет следовать следующим важным рекомендациям:

Согласно всем правилам, стоит монтировать дымоход для бани из кирпича, из черного или оцинкованного металла, или из керамики. Алюминиевые и асбестоцементные трубы для дымохода применять не стоит из соображений касательно техники пожарной безопасности, а вот оцинкованные трубы для дымохода прекрасно подойдут.
Отводной канал лучше всего изолировать огнестойкими экологическими материалами, в этом случае подойдут керамзит и каменная вата. Их температура горения существенно превышает вырабатываемую внутри печи температуру.
Теплоизоляцией выступают материалы, облицованные фольгой.
Нужно убедиться в том, что внешняя часть дымаря никак не соприкасается с элементами стены, перекрытий и крыши, поскольку высокая температура может стать причиной возгорания кровли. Печное пространство можно обшить листовым металлом для дополнительной надежности.

Труба дымоход для бани сэндвич тоже заполняется керамзитом или базальтовой ватой (прочитайте: «Дымоход сэндвич своими руками»).

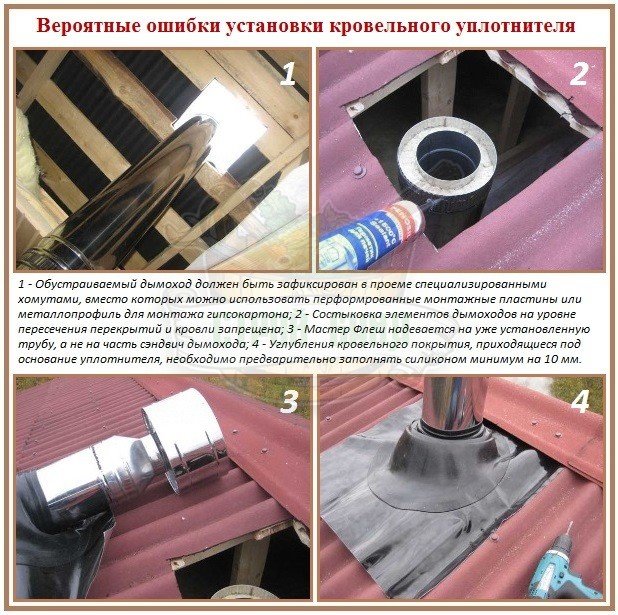

При выводе трубы через крышу важно проследить, чтобы расстояние между ней и кровельным материалом не было очень малым. Добиться этого можно с помощью особого кожуха из металла.
Для уплотнения стыков между системными частями применяется особая фольга или алюминиевый скотч.

Параметры дымохода для бани

При устройстве банного дымохода очень важно четко следовать всем тем стандартам, которые относятся к его размеру и форме. Лучшей формой канала принято считать цилиндрическую форму, так как вывод отработанных газов через нее наиболее простой. Что касается размера, то лучше всего, если она будет соответствовать отверстию прохода и высоте банного дымоотвода.

Мощность печи напрямую влияет на диаметр и сечение дымохода.

Для входных отверстий прямоугольных и квадратных дымоходов существуют следующие параметры:

140×140 миллиметров для печей с мощностью до 3,5 кВт;

140×200 миллиметров для печей с мощностью 3,4 – 5,2 кВт;
140×270 миллиметров для печей с мощностью 5,2 – 7,2 кВт.

Круглое отверстие конструкции должно быть равно входному печному устройству. Здесь работает лишь одно правило: минимальная площадь трубы для каждого из киловатта мощности должна составлять 8 см² (прочитайте также: «Установка печной трубы на крыше»).

Высоту конструкции рассчитывают, исходя из высоты всего строения, особенностей крыши и размеров близлежащих сооружений. Но самое главное значение здесь принадлежит высоте находящейся над крышей строения трубы.

Правила установки дымохода для бани

Дымоход для бани устанавливается согласно следующим нормам:

На высоте 0,5 метра над кровельным коньком при условии, если расстояние от трубы до конька составляет 1,5 метра.
На одном уровне с коньком или слегка выше его при условии, если расстояние от трубы до конька составляет 1,5 – 3 метра.
Если расстояние от трубы до конька составляет более 3 метров, то трубу нужно прокладывать немного выше линии, проведенной от конька под углом, равным 10° относительно горизонта.
На плоской крыше дымарь должен иметь высоту 1 метр.
Растяжками фиксируется та труба, которая превышает уровень крыши на 1,5 метра.

Детальные инструкции с видео и фото по устройству дымохода для бани предлагаются на специализированных строительных сайтах в Интернете, которые можно легко найти. Читайте также: «Нет тяги в печи: причины».

Как сделать проход трубы для дымохода своими руками, подробнее на видео:

Дополнительные советы по установке дымохода в бане

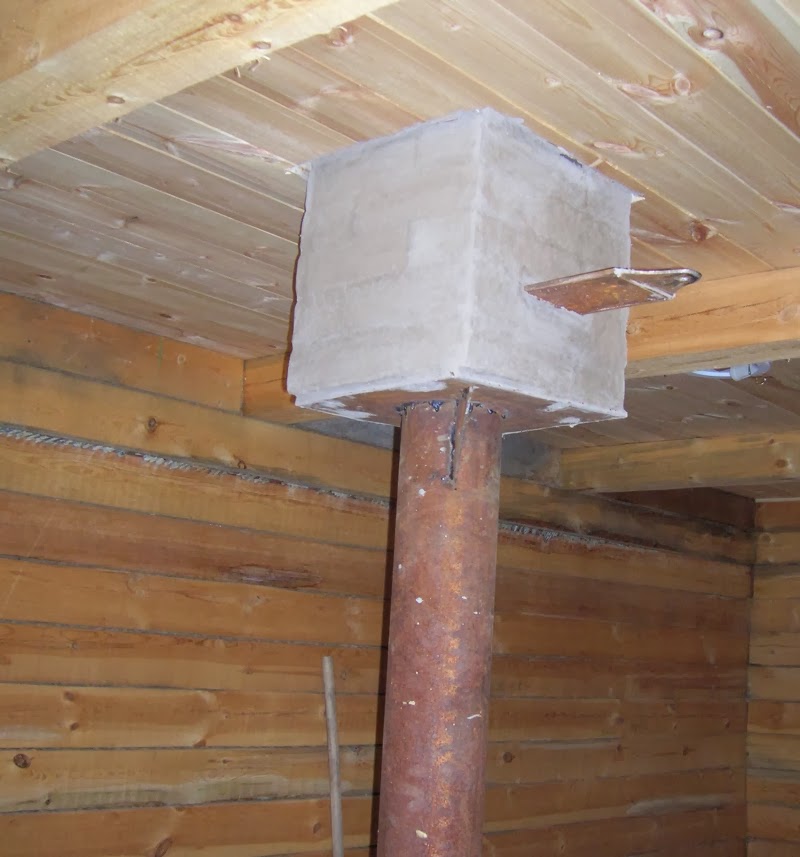

В самом начале подготавливается дымоходное отверстие. Важно перед выводом трубы приготовить защитные металлические листы, так как воздействие высокой температуры негативно скажется на состоянии стен и потолка. Читайте также: «Как почистить дымоход в бане».

Все стыки заклеиваются алюминиевым скотчем. Кровля защищается фартуком из металла.

После сборки всех элементов начинается процесс устройства системы дымохода. Поскольку все части конструкции просты в соединении, выполнить это не составит большого труда. Читайте также: «Как сварить печь в баню – делаем сами своими руками».

По окончании сборки всей системы баню рекомендуется хорошо протопить, лучше всего осиновыми дровами, поскольку выделяемая ими температура делают тягу более сильной. Читайте также: «Варианты и устройство сауны для дома».
