Дом из газобетона своими руками +фото

Оглавление:

• 1 Подготовка площадки под строительство. Закупка и хранение материалов
• 2 Обустройство надежного фундамента и цокольного этажа
• 3 Выбор материала для скрепления газобетонных блоков. Клей или раствор?
• 4 Особенности кладки стен
• 5 Обустройство перекрытия и наклонных поверхностей
• 6 Проведение отделочных работ
• 7 Фото

Мечтаете о собственном доме, в котором будет проживать ваша семья? Тогда вам стоит узнать о новом подходе к строительству. Речь идет о возведении дома из газобетона. Такое жилище прослужит вам много лет и не потеряет своих первоначальных эксплуатационных характеристик. В статье мы расскажем как построить дом из газобетона своими руками от фундамента до крыши, а также видео и фото инструкции.

Однако не всегда есть возможность заниматься строительством самостоятельно. Может не хватать времени, сил, либо умений. В такой ситуации лучше довериться профессионалам. Компания ООО «Атлант» https://atlant93.ru/ уже более 7 лет занимается строительством домов из различных материалов, будь-то кирпич, газобетон или пеноблок. Помимо строительства, компания сможет подобрать для вас земельный участок, подготовить документы для подключения газа и света и даже составить дизайн-проект вашего дома.

Что касается газобетона, то это сравнительно новый материал, используемый для возведения стен малоэтажных домов. Дом из газобетона на протяжении не одного десятка лет сохраняет тепло- и звукоизоляционные характеристики, морозостойкость, прочность и плотность. При всем этом стоимость газобетона сравнительно невысока, из-за чего в последние года газобетонные блоки пользуются особенной популярностью.

Дом, построенный из газобетонных блоков менее всего подвержен воспламенению. Если вы построите свое жилище именно из этого материала, то получите хорошую гарантию защиты имущества от воспламенения.

Газобетонные блоки делают на основе кварцевого песка, а также цемента с примесями воды и извести. Под воздействием на эту смесь давления и температуры происходит ее активное насыщение пузырьками. Так, газобетон в процессе застывания получается пористым по структуре. Данная технология дает возможность увеличить объем материала, а также обеспечить его легкость, долговечность и прочие положительные свойства, о которых говорилось выше.

Содержание

1. Подготовка площадки под строительство. Закупка и хранение материалов
2. Обустройство надежного фундамента и цокольного этажа
3. Выбор материала для скрепления газобетонных блоков. Клей или раствор?
4. Особенности кладки стен
5. Обустройство перекрытия и наклонных поверхностей
6. Проведение отделочных работ
7. Фото

Подготовка площадки под строительство. Закупка и хранение материалов

После того как вы получите всю проектно-сметную документацию, то сможете смело начинать планировку строительной площадки. На этом этапе вам следует позаботиться об установке ограждения. После можно осуществить монтаж освещения, а также подготовить строительные леса. Кроме того, очень важно пригласить геодезистов, чтобы они провели специальные замеры, которые помогут им определить положение осей вашего будущего жилища и нулевой горизонт. После этого подведите наружные коммуникации.

Очень важно, чтобы при транспортировке газобетонные блоки были упакованы в герметическую пленку, потому что влага может разрушить материал уже на этом этапе. Кроме того, блоки следует тщательно укрепить при перевозке. Это мероприятие поможет предотвратить возможные механические повреждения.

Газобетон следует хранить в сухом месте обязательно под навесом. Его нужно оберегать от атмосферных осадков. Блоки должны быть уложены на ровную площадку.

Обустройство надежного фундамента и цокольного этажа

Фундамент под газобетон

Основой каждого дома является крепкий и надежный фундамент. Он должен выдерживать нагрузку на грунтовое основание. Прежде чем начать строительство стен, важно уложить основательный фундамент. Вы можете залить бетонную плиту или же соорудить ленточный монолитный фундамент.

По сути, монолитный фундамент – это бетон с повышенным уровнем прочности, дополнительно армированный жесткими штырями, имеющими диаметр приблизительно 1,5 см. Арматуру укладывают в 2 слоя. Если ваш земельный участок расположен на месте с высоким уровнем почвенных вод или на пучинистых грунтах, то лучшим решением будет возведение незаглубленного плитного фундамента. Также допускается строительство свайного фундамента с монолитным ростверком.

Перед началом тяжелых работ по обустройству фундамента следует очистить и выровнять место под него. Если вы будете строить одно- или двухэтажный дом, то вам следует возвести монолитный фундамент глубиной около 2 м и шириной, равной 40 см. Яма должна быть выкопана по всему периметру будущего дома. При этом важно высчитать объем бетона. Теперь можете приступить к заливке фундамента. После того как он схватится и застынет, можно запускать строительный процесс по обустройству цоколя.

Выбор материала для скрепления газобетонных блоков.

Клей или раствор

Для фиксации блоков можно использовать клей или раствор. Каждый из этих материалов имеет как определенные преимущества, так и недостатки. С использованием клея получаются идеальные стыки, выходит ровнейшая кладка стен. Однако клей в процессе эксплуатации выделяет токсины, да и обходится он дороже раствора.

Раствор же состоит из песка, цемента и воды. Конечно, работать с ним немного труднее, потому что постоянно приходится замерять ровность стен. Тем не менее, исправить неровности кладки на растворе намного легче, чем при работе с клеем. Нет строгих пропорций при замесе раствора, обычно мастера делают соотношение 3:1 песка и цемента. В эту сухую смесь добавляют воду и перемешивают. Если раствор очень жидкий, то в него добавляется песок, в противоположном случае – воду. Если раствор на мастерке не протекает между зубцами и не застывает, то вы сделали его консистенцию правильно.

Особенности кладки стен

Особенностью газобетонных блоков является их легкость, благодаря чему соединительный раствор не выдавливается, а значит, и не вытекает из швов. Это позволяет быстро выкладывать стены. Для строительства несущих стен нужно использовать блоки, имеющие размер 375-400 мм. Что касается межкомнатных перегородок, то их габариты могут не превышать 250 мм. Для работы с газобетоном применяется специально предназначенный для этого инструмент.

Стены из газобетона

Кладке первого ряда из газобетона следует уделить особенное внимание. Прежде чем начать процесс обязательно проведите гидроизоляцию. Первый ряд следует уложить на цементно-песчаный раствор. Кладку начинайте с самого высокого угла дома. Торцы блоков имеют паз и гребень, поэтому их соединять клеем не нужно. По первому ряду стены натяните шнур и контролируйте ровность кладки уровнем. При необходимости разровняйте первый ряд блоков резиновой киянкой.

Если при кладке первого ряда стены у вас образовался зазор, имеющий длину меньше блока, то нужно будет сделать, так сказать, доборный блок. Для осуществления надпила, используйте электрическую пилу или обыкновенную ножовку, а также угольник. Торцовую поверхность доборного газобетонного блока предварительно промажьте клеем или раствором.

Соединительный клей, предназначенный для укладки газобетонных блоков, подбирается для тонких швов. Клей должен напоминать по консистенции сметану. Он наносится специальным мастерком, после чего разравнивается по поверхности блока шпателем.

После того как кладка первого ряда завершена, затрите все неровности, используя для этого терку. А затем удалите с блоков пыль и грязь. Процесс следует повторять после кладки каждого последующего ряда. Очень важно, чтобы ряды укладывались со смещением, по соотношению к предыдущему приблизительно на 8-10 см. Остатки клея или раствора удаляйте мастерком. Укладку второго ряда блоков можно начинать только спустя один или два часа, после того, как был уложен первый. Чтобы защитить стены от влаги, выполненные участки накрывайте пленкой из полиэтилена.

U-блок для перемычек

Армированные газобетонные перемычки применимы только для оконных и дверных проемов. Их монтируют при помощи специальной деревянной подпорки. Та часть U-образного блока, которая толще, должна быть расположена с внешней стороны дома, и именно с этой стороны следует уложить утеплительный слой, например, минеральную вату. В их полость необходимо установить арматурный каркас, состоящий из пяти или шести рядов. А после ее нужно залить мелкозернистым бетоном. Бетон необходимо уплотнить, а затем выровнять.

Перемычки газобетонного дома таблица

В процессе возведения внутренних стен необходимо сделать гидро- и шумоизоляцию. Кроме того, следует учесть, что каждый второй ряд должен связываться с несущей стеной анкерами либо скобами с использованием оцинкованной перфополосы.

Каждое построенное здание в процессе эксплуатации подвергается самым разным нагрузкам, среди которых выделим, осаждение почвы, ветер и перепады температуры. Во избежание деформации, кладку из газобетона армируют.

Специалисты настоятельно рекомендуют проводить армирование первого и каждого четвертого ряда, зоны над окнами, а также пояса под межэтажные перекрытия.

Как это сделать? Прорежьте штробы, очистите образовавшиеся углубления от пыли, уложите арматуру, а затем полностью наносите раствор.

Во избежание образования трещин также используют деформационные швы. Они обычно расположены в тех местах, где имеется изменение толщины либо высоты стен. Деформационные швы делают между стенами, имеющими разную температуру, при соединении газобетона с иными материалами, в длинных неармированных стенах и т.д. Такие швы уплотняют пенополиэтиленом и минеральной ватой, изнутри и снаружи обрабатывают специальным герметиком

Обустройство перекрытия и наклонных поверхностей

Монтаж перекрытий

Межэтажные плиты перекрытия должны опираться на кольцевой армированный пояс. Стыки, которые образовываются между плитами перекрытия, следует заполнить раствором. А снаружи торцы должны быть закрыты топорными блоками.

Для перекрытия вы можете использовать либо многопустотные бетонные плиты, либо газобетонные их аналоги. Газобетонные плиты обладают высокой несущей способностью, незначительной теплопроводностью, высокой огнеупорностью. Применение многопустотных бетонных плит приемлемо, только если расстояние между несущими стенами не превышает или даже меньше 6 м. Этот вид плиты должен опираться на распределительный пояс, сделанный из железобетона.

Схема газобетонного перекрытия

При грамотном возведении дома из газобетона вы сможете избежать образования так называемых мостиков холода, где чаще всего присутствуют большие потери тепла. Что касается окон, фундамента и крыши, то утепление их проходит в стандартном порядке.

Наклонные поверхности, а также проемы, имеющие сложные формы, вы можете вырезать вручную обыкновенной пилой. Это объясняется тем, что газобетон легко просверлить и спилить. Даже монтажные отверстия можно вырезать дрелью со специальной фрезой. Канавки для проводки электричества выполняются штроборезом.

Проведение отделочных работ

Облицовка газобетона кирпичом схема

Дом, построенный из газобетонных блоков, следует оштукатурить как изнутри, так и снаружи. Однако использовать можно только специальный вид штукатурки, разработанный для газобетона. Такой подход поможет вам защитить стены от разрушения. Обязательно перед началом процесса выровняйте поверхность теркой, а сколы заполните раствором.

Отделку фасада можно начинать только после того, как были установлены кровля и карнизные свесы над входами, а также проведено устройство отмостки вокруг здания. Предварительно следует выровнять поверхность фасада теркой, а сколы и щели заполнить раствором. Если вы решили провести облицовку кирпичом, то рекомендуется сделать ее с зазором. Для этой цели отлично подойдет вибропрессованный кирпич. Обилие разных цветов и фактурных поверхностей позволит вам сделать дом уникальным.

В строениях из газобетона рекомендуется проведение внутренней контурной изоляции. Евровагонка может послужить в качестве внутренней отделки стен. Такой подход позволит вам заложить изолятор, а также скрыть все погрешности в кладке блоков.

Отделка фасадов домов из газобетона схема

Облицовку к стенам можно прикрепить простым или полосным анкером, Z-анкером.

Сайдинг

Если у вас возникли вопросы по изложенному материалу, то пишите комментарии к статье. Может быть, у вас есть уже опыт в строительстве домов из газобетонных блоков, тогда делитесь своим опытом. Он может быть полезен нашим читателям.

Читайте также:

• ленточный фундамент для дома своими руками;
• способы бурения скважины своими руками;
• газовый котел отопления своими руками.

Фото

Фундамент под дом

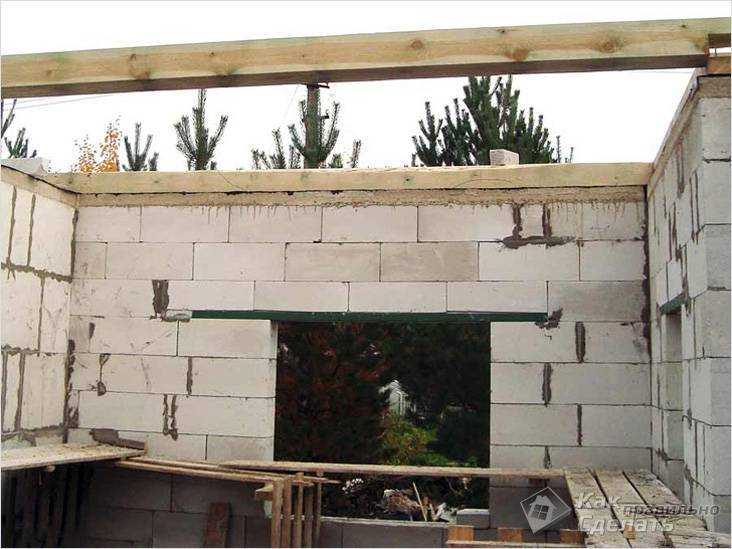

Кладка стен

Бетонные перемычки

Фасонные перемычки

Оформление дверного проема

Перемычка из стального уголка

Монтаж перемычек

Армированный пояс

Укладка перекрытий

Общий вид дома

Помогла ли вам статья?

Дом из газобетона (газоблока): строительство дома своими руками

Дом из газобетона – отличный выбор для тех, кто хочет построить недорогое и качественное жилье, отличающееся прекрасными теплосберегающими свойствами и массой других преимуществ. Газоблоки с каждым годом приобретают все большую популярность благодаря положительным техническим характеристикам и сравнительно невысокой стоимости.

Ввиду определенных физико-механических свойств материала, чаще всего возводят малоэтажные дома из газобетона (до 3-5 этажей максимум), а также хозяйственные постройки, гаражи, бани. Газоблоки достаточно хрупкие и требуют армирования, могут давать небольшую усадку, поэтому в многоэтажном строительстве их используют для кладки внутренних перегородок.

Газобетон представляет собой ячеистый легкий бетон, который получают путем добавления к традиционному составу раствора (цемент, песок, вода) алюминиевой пудры, выступающей в роли газообразователя. В результате прохождения реакции в растворе появляются поры, которые понижают плотность и вес бетона, повышают звуко/теплоизоляционные свойства.

Процесс производства простой: все компоненты смешивают, заливают в форму, ожидают прохождения реакции и увеличения смеси в объеме, схватывания монолита. Затем его режут на блоки установленного размера и отправляют в автоклав, где сушка происходит под воздействием давления и высокой температуры.

Газобетонные блоки бывают конструкционными для строительства, теплоизоляционными для улучшения теплосберегающих характеристик строений и конструкционно-теплоизоляционными (объединяют свойства первых двух категорий). Строительство домов из газоблоков сегодня чрезвычайно популярно и множество примеров реализации различных проектов подтверждает актуальность такого выбора.

Содержание

• 1 Свойства газобетона
• 2 Фундамент под дом из пеноблоков
  • 2.1 Выбор типа фундамента
  • 2.2 Ленточный мелкозаглубленный фундамент
• 3 Дом из газобетона: укладка блоков
  • 3.1 Правила укладки газобетонных блоков
  • 3.2 Инструмент
• 4 Укладка газобетонного блока
  • 4.1 Кладка первого ряда
  • 4.2 Второй и последующие ряды
• 5 Армирование газобетона
  • 5.1 Правила армирования
  • 5. 2 Армопояс
  • 5.3 Армирование кладки
  • 5.4 Усиление оконных проемов газобетонных домов
  • 5.5 Вертикальное армирование
• 6 Как перезимовать без отопления

Свойства газобетона

Строительство домов из газобетона осуществляется по определенной технологии, которая обязательно учитывает особенности материала, важные для создания прочного и надежного здания. Для начала нужно изучить свойства газобетона.

Для малоэтажного строительства подходит конструкционно-теплоизоляционный газобетон, который демонстрирует лучшее соотношение хорошего уровня теплосбережения и достаточной прочности, его плотность находится в пределах 500-900 кг/м3 и соотносится с маркой – D500-D900.

Строить дома из газобетонных блоков лучше с применением материала автоклавного твердения. Высушенные в естественных условиях блоки могут демонстрировать пониженные характеристики прочности и стойкости к разным воздействиям.

Наиболее важные для домостроения свойства газобетона:

• Низкий уровень теплопроводности – в пределах 0. 12-0.19 Вт/м°С.
• Хорошая паропроницаемость – в диапазоне 0.15-0.20 мг/мчПа.
• Оптимальная прочность на сжатие – около 1-1.5 МПа.

• Безопасность и экологичность – газобетон негорюч, биологически инертен, не выделяет токсинов или вредных веществ в воздух.
• Большие размеры, что упрощает и ускоряет монтаж – стандартные габариты блока составляют 25-30 сантиметров по высоте, 50-62.5 сантиметров по длине, 10-40 сантиметров по толщине.
• Малый вес блоков, что дает возможность осуществлять строительство из газобетона своими руками, без привлечения спецтехники и большого числа работников.
• Легкая обработка – газобетон просто режется, пилится, сверлится и обрабатывается любым ручным инструментом.

Ячеистый бетон производит в виде блоков разных размеров с гладкими гранями, наличие пазо-гребневого замка, также есть тонкие профильные и перегородочные элементы, другие варианты. В некоторых блоках предусматривают специальные выемки по торцам для удобного строительства дома из газобетона.

Фундамент под дом из пеноблоков

Фундамент является основой всего здания и его проектирование должно выполняться на базе точных расчетов. Ошибки при строительстве фундамента могут стать причиной разрушения всего здания, которое будут необратимо. Если крышу можно смонтировать повторно, то основание дома не переделать. И поэтому строительство дома из газоблока должно начинаться с важного этапа расчетов и проектирования фундамента.

Газобетон – материал легкий и не требует серьезного основания. Одна стена из газоблока весит меньше в 2-3 раза в сравнении с кирпичом. При этом, основание должно быть надежным, так как газобетон очень хрупкий и малейшая усадка основания может стать причиной появления трещин в стенах.

Выбор типа фундамента

Основные критерии и факторы, которые учитывают при выборе типа фундамента под дом из газобетона своими руками: общая масса здания, нагрузка от ветра и снега, уровень грунтовых вод, несущая способность и состав почвы, наличие/отсутствие подвала, климатические особенности, рельеф всей территории, окружающие здания и их расположение касательно будущего дома.

Для дома из газобетона выбирают такие типы основания: ленточное, свайное, плитное. По способу монтажа фундамент может быть монолитным или сборным. Свайные типы бывают с заглубленным, наземным, висячим ростверком. Ленточный фундамент может быть выполнен в виде балки, которая закладывается ниже/выше уровня сезонного промерзания грунта. Монолитная плита также предполагает закладку подошвы на разной глубине.

Исследования грунта обязательно должны быть выполнены до того, как начато строительство дома из газобетона своими руками или застройщиком. Грунт может сильно отличаться не только по регионам, но даже в пределах одной территории.

Тип фундамента выбирают, учитывая особенности грунта и лучше, чтобы все расчеты выполнял профессионал. Самостоятельно все рассчитать достаточно трудно.

Когда можно самостоятельно выбрать тип основания:

• На территории отмечен плотный однородный грунт, что определяется выкопкой шурфов по углам будущего здания на глубину больше глубины заложения фундамента на 50 сантиметров.
• Если уровень почвенных вод низкий – от 3 метров.

• Когда вокруг не замечено болотистых растений – если они есть, возможны ситуации выхода межпластовых вод либо подтоплений.
• При наличии ровной площадки для строительства, исключающей перепады высоты.
• Когда есть возможность обустроить дренаж, предназначенный для эффективного отвода талых/дождевых вод.
• Если в соседних строениях и домах нет трещин, проседаний основания.

Во всех остальных случаях до того, как строить дом из газобетона, обязательно проводят геологические изыскания, определяют все характеристики почвы, рассматривают разные варианты создания фундамента.

Ленточный мелкозаглубленный фундамент

Данный тип основания демонстрирует оптимальную несущую способность, чтобы воспринимать нагрузку от стен из газобетона и кровли, остальных элементов. Мелкозаглубленный фундамент не боится пучения от мороза, сравнительно недорогой, простой в монтаже.

Как построить мелкозаглубленное основание:

• Разметка границ будущего основания с использованием колышков и шнуров, проверка геометрии рулеткой и оптическими инструментами.
• Установка обносок по углам и в пересечениях стен, выполненных из 2 столбиков и доски, прибитой между ними. Тут отмечают положение осей строения.
• Рытье траншеи глубиной до 70-100 сантиметров с предварительным удалением плодородного слоя грунта толщиной до 30 сантиметров. Засыпка на дно траншеи подушки из щебня и песка, слой должен быть общей высотой 30-50 сантиметров. Далее выполняют послойную трамбовку.

• Монтаж съемной опалубки, сделанной из деревянных щитов, либо сборка несъемной конструкции из пенополистирола. Конструкция должна возвышаться над землей максимум на 30 сантиметров, оптимальная ширина полосы составляет 30-40 сантиметров. Внутрь прокладывают слой гидроизоляции с нахлестом на опалубку.
• Сборка арматурного каркаса из прутьев сечением от 12 миллиметров в количестве 4-6 штук. Крепление гильзы из обрезков труб, куда будут прокладываться коммуникации.
• Заливка опалубки бетоном минимум М200, качественное послойное уплотнение механическим или ручным инструментом.
• Демонтаж опалубки после набора прочности бетоном – через 28 суток.

С закладкой фундамента желательно параллельно обустроить дренаж, который защитит дом от влияния влаги. Важно выполнить тепло/гидроизоляционные работы, смонтировать временную отмостку. Все это позволит не дать фундаменту разрушиться под воздействием пучения.

Дом из газобетона: укладка блоков

До того, как построить дом из газобетона, необходимо познакомиться с особенностями материала, которые напрямую влияют на выбор технологии строительства и требуют обязательного учета.

О чем нужно помнить при строительстве газобетонного дома:

• Кладка из газоблоков боится изгибающих нагрузок, может деформироваться.
• Оконные/дверные проемы существенно ослабляют кладку, особенно если речь идет о несущих стенах.
• Каркас не дает нужного показателя жесткости в зонах сопряжений стен.
• При отсутствии вентиляционного зазора, выполненного под отделочным материалом, влага может привести к разрушениям.
• Близкое расположение строений и просадочность почвы могут стать причиной неравномерной осадки фундамента, что пагубно сказывается на хрупком газобетоне.

Одно или двухэтажный газобетонный дом подвержен появлению трещин разной формы, самые опасные из них – наклонные, вертикальные, параболические, V-образные. Если трещина раскрывается сверху, существенно уменьшается несущая способность кладки. Предотвратить такие проблемы поможет особая технология строительства дома из газобетона, которой нужно придерживаться.

Правила укладки газобетонных блоков

Газобетонные дома строятся в соответствии с правилами и нормативами, регламентируемыми СП, СН, СНиП. Немаловажно принимать во внимание и советы опытных мастеров, которые построили уже не один дом и помогают избежать распространенных ошибок.

Основные правила и нормативы кладки блоков из газобетона:

• Все ячеистые блоки с большим водопоглощением должны укладываться на слой отсечной гидроизоляции, пущенный по верху цоколя.
• До начала работ по углам строения устанавливают рейки-порядовики с натянутым шнуром между ними. Так удается ровно положить первый ряд. На рейку нужно наносить отметки в соответствием с положением каждого ряда.
• Кладка должна осуществляться с перевязкой швов, смещение верхнего ряда над рядом нижним составляет около 8-12 сантиметров (0. 4 значения высоты блока). Когда завершается монтаж одного уровня, шнур натягивается по новой отметке.

• Второй и следующие ряды кладутся на специальный клей, так как цементно-песчаная смесь может стать причиной появления мостиков холода.
• В обрамлениях проемов, по краям или углам стен устанавливают доборные элементы, длина которых должна быть минимум 11.5 сантиметров.
• Внутренние и наружные стены должны сопрягаться на глубину минимум 20 сантиметров.
• Обязательно выполняется армирование кладки стальными прутьями и сетками.

Строить дом из газобетонных блоков можно при температуре окружающей среды от +5 до +35 градусов. При проведении работы в зимнее время в клей для кладки добавляют специальные противоморозные добавки, которые не дают ему застыть раньше времени.

Инструмент

Задумываясь о том, как правильно построить дом своими руками, нужно заранее позаботиться обо всех необходимых инструментах. Для строительства понадобятся: миксер и емкость для замеса клея, лазерный нивелир либо уровень для проверки ровности, зубчатый шпатель, мастерки, киянка из резины, ручная пила, шлифмашинка, терка, щетка для очистки после резки блоков, карандаш/линейка для разметки.

Кроме того, стоит запастись подмостями для сборки блоков верхних рядов, лопатой, лестницей, ящиком для замеса цементно-песчаной смеси.

Укладка газобетонного блока

Общие этапы строительства стен такие: разметка на основании либо перекрытии мест расположения проемов и стен, установка рейки-порядовки и натяжение шнура, выкладка ЦПС, монтаж первого ряда газоблока, контроль геометрии, раскладка блоков вдоль стены, кладка рядов и армирование, резка доборных элементов, зачистка их и укладка.

Кладка первого ряда

Сначала находят самую приподнятую точку основания, потом смачивают нижнюю поверхность блока водой, монтируют на выравнивающий слой ЦПС. Газобетон увлажняют для того, чтобы он не так быстро схватился со смесью. Блоки кладутся горизонтально, проверяют уровнем и корректируют резиновой киянкой.

Если нужно сделать доборный элемент, размер места в ряду меряют и по нему режут изделие. Торцы выравниваются полутерком, все стороны блока промазываются клеем и устанавливаются.

Для сохранения перевязи верхний ряд начинают класть с целого блока над обпиленным. После установки ряда всю поверхность ровняют теркой, чтобы устранить локальные напряжения в зонах перепада высот между элементами. Пыль и крошки газоблока сметаются щеткой.

Второй и последующие ряды

Стройка ведется сравнительно быстро: по прошествии полутора-двух часов после кладки первого ряда можно класть второй. Стены несущего типа начинают строить с углов, блоки выравнивают по горизонтали/вертикали. Шнур натягивается так же, как и в случае первого ряда. Клей на блоки наносится по торцам и снизу, камень прижимают к месту, слой клея должен быть максимум 2-5 миллиметров, лишний удаляют мастерком.

Положение блока можно корректировать в течение первых 15 минут, лишний клей вытирается мокрой ветошью, твердый раствор удаляется инструментом. Все дальнейшие ряды кладутся по той же технологии, с заполнением клеем швов.

Армирование газобетона

Построить дом из газобетона своими руками без армирования невозможно – он будет недостаточно надежным и в скором времени может покрыться трещинами или вовсе разрушиться. Опыт показывает, что армировать газобетонные дома нужно в любом случае, особое внимание уделяя строительству в сейсмоопасных регионах, на просадочных почвах, в местах с ураганами.

Правила армирования

В стандартных проектах, при условии отсутствия сейсмологических факторов, ветров и других воздействий армирование выполняется определенным образом.

Где нужно стандартное усиление газобетонных домов:

• Первый ряд, который опирается на основание.
• Каждый 4-ый ряд при условии длины стены больше 6 метров.
• По местам сопряжений стен и по углам.
• В зонах опирания стропил, перемычек, балок, перекрытий, балконных плит, лестниц.
• Все колонны и вертикальные столбы.
• Нижняя часть конструкции оконных проемов.
• Все площадки с повышенной нагрузкой.

Армопояс

Армировочный каркас создается по верхнему ряду в зонах, где опираются плиты или балки перекрытия. Пояс связывает в одну конструкцию несущие стены из блоков и перегородки, забирая от расположенных выше элементов и распределяя нагрузку равномерно.

Опалубка собирается сплошной полосой, идущей по всему периметру строения и перегородкам внутри. Используют деревянные щиты, кирпич либо профили в форме U. Снаружи можно смонтировать тонкие перегородочные блоки, а доску внутри.

Прутья должны быть сделаны из стали класса А3, сечением 12 миллиметров, которые кладут по 2 сверху/снизу (в 2 ряда). Диаметр хомутов составляет 8-10 миллиметров, монтируются с шагом 20-30 сантиметров. Прутья стыкуются с нахлестом, в сопряжениях стен и по углам используют П/Г-образные изделия.

Чтобы защитить конструкцию от промерзания, вдоль наружной стены в опалубке размещают пенополистирольные плиты толщиной 3-5 сантиметров, что обязательно учитывается при вязке каркаса. Далее заливается бетон М200/М300 с предварительно смонтированными анкерами или шпильками, крепящими стропильные балки, перекрытия.

Армирование кладки

Для исключения деформации стен, сохранения их устойчивости и жесткости, используют разные типы армирования. Строительство коттеджей из газобетона предусматривает несколько вариантов.

Виды армирования для упрочнения конструкции:

1. Армирование горизонтального типа металлическими прутьями – в блоках штроборезом выполняют лунки глубиной 25 миллиметров, их заполняют клеем, кладут арматуру сечением до 8 миллиметров со стыковкой внахлест, загибают по углам, вдавливают, убирают лишний клей.
2. Использование перфорированных лент – оцинкованная сталь толщиной 1 миллиметр, нарезанная полосами шириной 16 миллиметров, крепится к блокам саморезами (штробы не нужны). Усиление предполагает двухслойную прокладку лент.
3. Кладочные сетки – стальные, стеклобазальтовые или стеклопластиковые раскладываются по кладке с отступом от краев в 5 сантиметров. Сетки из металла утапливают в раствор, из композита – крепят клеем.

Более предпочтительными считаются полимерные сетки, так как они не создают мостики холода, не корродируют, обеспечивают высокую адгезию, показывают высокую прочность на разрыв.

Усиление оконных проемов газобетонных домов

Упрочнять места расположения оконных проемов нужно обязательно и это не так сложно, как может показаться. При отказе или неправильном армировании могут появляться трещины.

Пошаговая инструкция по усилению конструкции под окнами:

• Нарезка в кладке штроборезом пазов длины больше на 60 сантиметров, чем ширина окна по обеим сторонам.
• Заливка клея в борозду.
• Монтаж арматуры класса А3 8-10 миллиметров, вдавливание ее в клей, удаление излишков массы.
• Изготовление перемычек возможно своими руками из монолитного бетона или металлического уголка. Также можно купить готовые. Сечение конструкции зависит от ширины проема.

Там, где перемычки опираются, работают разнонаправленные напряжения. Для равномерного распределения веса стены балка должна укладываться с соблюдением значения минимальной длины вывода за кладку. Ширину простенка между проемами лучше не увеличивать более, чем на 60 сантиметров. Для выкладки более узкой конструкции можно взять кирпич либо усилить вертикальной армировкой.

Перемычку можно не монтировать там, где ширина проемов не достигает 120 сантиметров, а над ними высота кладки получается не меньше двух третей ширины. В таком случае допускается укладка 2 рядов арматуры, которую нужно завести в стену минимум на 50 сантиметров.

Вертикальное армирование

Когда строим дом, план должен быть поэтапный, включая все обязательные и необязательные пункты. Горизонтальное армирование делают в любом случае, но вертикальный тип упрочнения актуален лишь в таких ситуациях: расположение дома в сейсмоопасном регионе, если есть сильная ветровая нагрузка, когда участок обладает сложным рельефом, в колоннах/столбах, при использовании газобетона плотностью меньше 400 кг/м3, при широких проемах и узких простенках, в точках опирания тяжелых конструкций и элементов.

Для выполнения армирования вертикального типа в стенах буром сверлят штробы в направлении снизу вверх, монтируют О-образные профили, внутрь вставляют 1-4 прута из стали диаметром минимум 14 миллиметров, потом заполняют бетоном М250/М300.

Как перезимовать без отопления

Часто, когда дачный загородный дом из газобетона уже построен, а отопление подключить не удалось и впереди маячит зима, приходится задумываться о защите строения. Оставлять его в том виде, что есть, нельзя – газоблоки не любят воды и мороза, могут разрушаться.

Основные меры по защите дома:

• Слив воды со всех систем.
• Утепление основания, цоколя, отмостки пенополистирольными плитами.
• Закрытие наглухо дверей и окон либо закрепление во всех проемах плотной пленки, взятой в 2 слоя.
• Без наружной отделки здание можно оставить максимум на 1-2 зимних сезона.

Дом из газобетона – прекрасное решение, которое уже воплощают в жизнь в Москве и регионах. Строительные компании представляют типовые и создают индивидуальные проекты домов разных форм, величины, планировки и т.д. При соблюдении технологии и корректном выполнении всех требований и нормативов строение получается крепким, комфортным и долговечным.

Как построить дом из газоблоков своими руками?

Наверное, каждый мечтает о собственном доме. Но в силу различных обстоятельств приобрести частную жилплощадь часто не представляется возможным. Если вы не можете купить дом, то вы можете его построить. С новыми технологиями строительства теперь можно построить дом из газоблоков за сравнительно короткий срок своими руками. Такие постройки долговечны и прослужат долгие годы. В этом случае здание не потеряет своих эксплуатационных характеристик.

Процесс строительства из газобетонных блоков отнюдь не легкий и не простой. Однако если сравнить его с кирпичом или оцилиндрованным бруском, то количество усилий, которое потребуется, будет намного меньше. Как сделать дом из газоблоков своими руками? Пошаговую инструкцию рассмотрим в нашей статье.

Характеристики материала

Газобетонные блоки — относительно новый и технологичный строительный материал. Он предназначен для создания стен в малоэтажных многоквартирных домах. Блоки производятся из кварцевого песка, а также цемента с добавлением извести и воды. Под давлением и под воздействием высоких температур в этой смеси образуются пузырьки. После застывания массы получается блок с пористой структурой. Данная технология производства позволяет изготавливать блок большого объема. При этом он будет легким и прочным.

Преимущества материала

К достоинствам относятся хорошие тепло- и звукоизоляционные характеристики, устойчивость к низким температурам, прочность, плотность. Блок очень легкий – это важное преимущество, так как на фундамент не будет больших нагрузок. Размер одного элемента намного больше стандартного кирпича. Это значительно ускоряет время, затрачиваемое на строительство. По стоимости дом из газоблоков, созданный своими руками, будет намного дешевле, чем если бы здание было построено из традиционных материалов. Это связано с относительно низкими ценами на газобетонные блоки из-за высокой популярности этого строительного материала. Также среди достоинств можно выделить высокую пожаробезопасность. Конструкция из газобетона меньше всего подвержена возгоранию и возгоранию. Если блоки имеют правильную и красивую форму, а уложены они профессионально и аккуратно, то стену можно даже не отделывать. Это даст зданию возможность «дышать». Газобетон за счет пор отличается высокими показателями паропроницаемости.

Предварительная подготовка

Прежде чем строить дом из газоблока, необходимо определить подходящее место. Затем нужно подготовить все необходимые документы. Это проектно-сметная документация, которая уже должна быть заверена в органах местного самоуправления. Далее необходимо заказать и провести геодезические работы, установить заборы, определить точку нулевого горизонта и подвести все коммуникации.

После того, как вся документация подготовлена ​​и получена, можно приступать к работе над версткой сайта. Если ограждение уже установлено, необходимо установить освещение и установить строительные леса.

Приобретение, транспортировка, хранение газоблоков

Купить этот строительный материал несложно. Достаточно просто найти подходящего производителя и оформить заказ с доставкой прямо на сайт. Но тут есть нюансы. Не все компании, занимающиеся доставкой стройматериалов, готовы выезжать в труднодоступные места с плохими дорогами. В этом случае вам придется искать транспорт самостоятельно. Для тех, кто решил начать строительство дома из газоблока (фото примеры — в нашей статье), это не должно составить большого труда.

Часто газобетон поставляется на поддонах. Блоки надежно упакованы в полиэтиленовую пленку. При хранении этих стройматериалов внутри может скапливаться излишняя влага, возможно повреждение конструкции. На стройке размещать материалы лучше всего под навесом. Распаковывать желательно только те, которые будут использоваться в работе. Поддоны могут быть установлены в виде штабелей. Но не допускайте такой установки более чем в два ряда.

Количество строительных материалов

Итак, когда вся проектная документация на руках, необходимо определить, сколько газоблоков нужно на дом. Не покупайте слишком много. Есть определенные трудности, связанные с хранением. Вам необходимо рассчитать, сколько кубометров материалов вам потребуется. Например, возьмем 10 м длиной на 8 м. Вам нужно вычислить периметр. Это 10 + 10 + 8 + 8 = 36 м. Высота стены 3 м. Итак, 3 * 36 = 108 м ² . Это площадь всех стен.

Блоки предлагаются в кубических метрах. Чтобы посчитать, сколько стройматериалов нужно для постройки дома из газоблоков, нужно умножить на 0,3. Это будет толщина одного блока. В итоге 32,4 м ^{Требуется 3 из} материалов. Эта сумма предназначена для возведения только наружных стен. Таким же образом рассчитываются внутренние стены.

Фундамент и цокольный этаж

Далее необходимо самостоятельно залить фундамент. Дома из газоблока не тяжелые, но поверхность должна выдерживать нагрузку на грунт. В качестве фундамента можно залить бетонную плиту или использовать фундаментный фундамент, что предпочтительнее для небольших 1-2-этажных домов.
Что это такое? Ленточные монолитные фундаменты – смесь на основе бетона с повышенными прочностными характеристиками. Кроме того, конструкцию можно усилить жесткими штырями из металла диаметром 15 мм. Их укладывают в два слоя. Если площадка под строительство находится на месте, где повышен уровень грунтовых вод, или на грунтах, то лучшим решением в этом случае будет фундамент с монолитным ростверком.

Прежде чем приступить к серьезным работам по обустройству фундамента, необходимо тщательно очистить и максимально выровнять место. Для небольшого 1-2-этажного дома будет достаточно фундамента глубиной 2 м. Траншея должна быть по всему периметру всего будущего строения. Важно рассчитать необходимое количество бетона. Когда все готово, заливаем материал и после полного застывания строим дом из газоблока.

Что выбрать для крепления блоков

Существует два варианта крепления газобетонных изделий. Это специальный клей или цементный раствор. Оба варианта имеют определенные плюсы и минусы.

С помощью клея можно получить правильные соединения. Кладка выйдет очень гладкой. Но в процессе эксплуатации клей будет выделять в атмосферу токсины, а по стоимости будет дороже раствора. Что касается цементного раствора, то работа с ним более трудоемкая, ведь придется следить за ровностью стен. Но в случае с раствором исправить ошибки будет проще, чем с помощью клея. Также, если мы строим дом из газоблока своими руками на растворе, то строгих указаний по замешиванию нет. Обычно смесь делают в пропорции 3 к 1 (части песка и цемента соответственно). Затем добавляется вода, и все это перемешивается.

Особенности возведения стен

Газобетонные блоки имеют одну важную особенность — они легкие. Поэтому раствор или клей не будут выдавливаться под тяжестью материала и, соответственно, не будут вытекать из швов. Это значительно ускоряет процесс кладки стен. Следует отметить, что для работы с этим строительным материалом требуется специальный инструмент.

Для возведения несущей стены рекомендуется использовать блоки, размер которых от 375 до 400 мм. Если кладется перегородка, то ширина изделия может быть не более 250 мм.

Укладываем первый ряд

Итак, если мы строим дом из газоблока своими руками, то к возведению первого ряда стоит подойти очень ответственно. Перед началом работ необходимо провести гидроизоляцию. Первый ряд специалисты рекомендуют класть только на цементно-песчаный раствор. Кладку начинают с самого высокого угла будущего дома. На концах блока есть паз и гребень, поэтому нет необходимости соединять элементы клеем. На первом ряду натяните шнур, чтобы контролировать ровность кладки. Если есть необходимость, то блоки выравнивают резиновым киджаном. Если в процессе кладки образуется зазор, длина которого меньше одного блока, то изготавливается специальный доборный элемент. Для реализации гвоздя используйте ножовку, электропилу и угольник. Торцевую поверхность этого дополнительного блока следует предварительно промазать раствором или клеем. Клей, который необходим для кладки блоков из газобетона, выбирают для тонких швов. По консистенции он должен напоминать сметану. Нанесите смесь специальным средством. После – разровняйте его по поверхности стройматериала шпателем. Уложен первый ряд, и дальше строим дом из газоблоков своими руками. Затем инструкция рекомендует затереть все образовавшиеся неровности специальной теркой. Далее с поверхности всех блоков удаляются грязь и пыль. Этот процесс повторяется после каждой последующей серии. Важно, чтобы каждый новый ряд укладывался с небольшим смещением на 8-10 см. Остатки раствора необходимо удалить кельмой. Второй ряд следует укладывать примерно через один-два часа после первого. Для защиты стены от влаги готовые участки накрывают полиэтиленовой пленкой.

Армированные перемычки из газобетона пригодны для использования только при создании дверных и оконных проемов. Их устанавливают с помощью специального деревянного приспособления. Толстая часть П-образного блока расположена снаружи здания. В полость блока устанавливается каркас из арматуры. Затем эта полость заполняется мелкозернистым бетоном. При возведении внутренних стен обязательна гидро- и шумоизоляция. Также следует учитывать, что каждый второй ряд внутренней стены должен быть соединен с несущими стеновыми анкерами или скобами с помощью перфорированной полосы.

Любой жилой дом из газоблоков (самостоятельно или с помощью профессиональных строителей, неважно) в процессе эксплуатации будет подвергаться различным нагрузкам. Это оседание почвы, ветры, перепады температуры. Во избежание деформаций кладку следует армировать. Рассмотрим, как это делается.

Армирование: как сделать. Деформационные швы

Штрихи нарезают, затем полученные канавки очищают от пыли, после чего в эти канавки укладывают арматуру. После все заливают раствором. Чтобы избежать трещин, сделайте компенсационные швы. Часто они располагаются в местах изменения зазора или высоты стен. Эти швы делаются между стенами, температура которых может быть разной. Также необходим деформационный шов там, где газоблоки будут соединяться с другими материалами в неармированных стенах. Швы затем следует заделать полиэтиленовой пленкой, минеральной ватой. И снаружи, и внутри впоследствии обрабатываются специальными герметиками.

Перекрытия и наклонные поверхности

В качестве опоры для плит перекрытий используется армированный пояс. Швы, которые получатся между плитами, необходимо заполнить раствором. Наружные концы покрыты коваными фермами.

В качестве перекрытия подходят бетонные плиты с большим количеством пустот в них. Но есть и аналоги из газобетона. Последние обладают высокой несущей способностью, огнестойкостью и низкой теплопроводностью. Эти плиты допустимы только в том случае, если между несущими стенами расстояние менее 6 м. Эта плита должна поддерживаться распределительным железобетонным поясом. Если дом из газобетона строится своими руками, то можно избежать мостиков холода. Окна, крыша и фундамент утеплены по стандартным технологиям. Что касается наклонных поверхностей и проемов сложной формы, то их легко можно сделать пилой. Это легко объясняется тем, что блоки из газобетона очень легко пилятся и сверлятся. Все отверстия для сверления просверливаются дрелью и специальной фрезой. Штруборез легко справляется с созданием пазов для проводки.

Крыша

Крыша для дома из газоблоков может быть любой — можно сделать одно-, двухскатную, мансардную, вальмовую и другие. Последний тип является лучшим выбором для жилых домов. Независимо от конструкции кровля должна быть выполнена гидро-, тепло- и пароизоляционными материалами. В некоторых случаях при устройстве жилой мансарды монтируется дополнительный шумоизоляционный материал. Сверху стропила закрепляют гидроизоляцией. Гораздо удобнее это делать с помощью длинных реек. Последний будет выполнять функцию ограничителя. Под гиброизоляцией между рейками кладут утеплитель. Затем слой теплоизоляции закрывается пароизоляционной пленкой. Дол положил чистовую кровлю.

Отделочные работы

Жилой дом из газоблока своими руками практически сделан. Осталось выполнить необходимые отделочные работы, провести необходимые для комфортной жизни коммуникации, установить окна и двери. К работе над фасадом можно приступать только после завершения кровли и карниза. Предварительно поверхность выравнивают теркой, а стружку заливают раствором. В качестве материала можно выбрать что угодно. Благо современный рынок предлагает массу вариантов фактур и расцветок.

Заключение

Итак, мы узнали, как сделать дом из газоблоков своими руками. Пошаговая инструкция поможет в проведении строительных работ и убережет от грубых ошибок.

Как установить ствол AR-15 и газовую систему

Строить верхнюю часть AR-15 по частям? Модернизация ствола? Может быть, вы меняете 5,56 или .223 на 300 Blackout, как мы сегодня. В этом руководстве показано, как установить ствол AR-15 и газовую систему. Общее требуемое время составляет примерно от 30 минут до одного часа, при этом требуются или рекомендуются некоторые базовые инструменты. Давайте начнем!

Необходимые инструменты для установки

• Тиски: Не изображены, вам понадобятся настольные тиски, чтобы закрепить верхнюю часть ствольной коробки, пока вы затягиваете гайку ствола.

• Верхний зажим ствольной коробки: Нет на рисунке,   Вам также понадобится верхний зажим блока тисков, чтобы предотвратить растрескивание или повреждение ствольной коробки в тисках.

• Динамометрический ключ: Вам понадобится динамометрический ключ с приводом 3/8 дюйма или 1/2 дюйма, чтобы правильно затянуть гайку ствола. Чем длиннее ручка ключа, тем лучше. Если для вашего ствола не указан крутящий момент, обратитесь к US Mil-Spec. В Руководстве оружейника M4 говорится, что затяните гайку ствола с усилием от 30 до 80 ft-lbs. (стр. 155). Реально от 40 до 50 ft-lbs. лучший. Большинство производителей стволов также предлагают это.

• Ключ для цилиндрических гаек: Требуется для установки и затягивания цилиндрических гаек с помощью динамометрического ключа. Большинство бочек поставляются с одним. Если ваш ствол не включает его, убедитесь, что тот, который вы покупаете, имеет правильный размер насадки для динамометрического ключа (опять же, 3/8 дюйма или 1/2 дюйма).

• Пробойники 3/32″ и 5/32″: Ваш газовый блок, скорее всего, будет включать от двух до трех роликовых штифтов: один или два для крепления к стволу и один для крепления трубки внутри. Цилиндрические штифты обычно имеют размеры 3/32 дюйма и 5/32 дюйма. Наносите правильные удары.

• Инструмент для выравнивания газовых трубок: Дополнительно. Инструмент выравнивания помогает обеспечить правильное сопряжение газовой трубки с группой затворной рамы внутри верхней части ствольной коробки после ее установки.

В набор инструментов Wheeler AR Armorer’s Essentials входят перечисленные выше инструменты.

• Размыкатель или трещотка: Вам потребуется затянуть и ослабить цилиндрическую гайку (3) раза, чтобы правильно установить резьбу. Ни в коем случае нельзя откручивать гайку динамометрическим ключом. Вместо этого возьмите прерыватель или храповик, чтобы сделать это.

• Gunsmithing Hammer: Эти пробойники являются PITA при установке, и если вы когда-либо устанавливали комплект нижних деталей, вы уже знаете. Чтобы упростить задачу, возьмите оружейный молоток с латунной/полимерной головкой. Это предотвратит повреждение ствола, когда вы будете вставлять штифты.

• Набор шестигранных ключей: Ваш газовый блок также, вероятно, включает в себя (2) установочных винта с шестигранной головкой. Эти винты предназначены для удержания газового блока на месте, пока вы устанавливаете штифты. Возьмите набор шестигранных ключей, чтобы затянуть установочные винты.

• Смазка для цилиндрической гайки: Некоторые говорят, что смазка не обязательна. Требуется. Когда вы трижды затянете гайку ствола, вам захочется смазки. Не использовать смазку — плохая идея, так как вы можете испачкать или сорвать резьбу.

Доступно новое видео по установке!

В дополнение к нашему подробному письменному руководству у нас теперь есть еще более подробное обучающее видео, которое следует за этими инструкциями! Посмотрите его ниже для получения дополнительной помощи и ясности о том, как правильно затянуть гайку ствола.

«Какая смазка для бочкообразных гаек безопасна/лучше?»

Кажется, есть лот запроса какую смазку использовать для установки ствола их АР-15. Будьте проще, ребята: US Mil-Spec рекомендует использовать смазку с дисульфидом молибдена (стр. 143). Официальное название — Aeroshell 33MS. Безопасна в использовании любая высокотемпературная, молибденовая или литиевая смазка, которая не содержит металлических добавок. Не используйте смазку, содержащую графит, так как графит может вызвать усталость алюминиевой резьбы на верхнем ресивере. Мы используем простую смазку Tetra Gun Grease.

Необходимые детали для AR-15

• Ствол (с удлинителем): Практически все стволы AR-15 поставляются с уже навинченным и затянутым удлинителем. Свободное пространство должно быть идеальным, указательный штифт должен идеально совпадать с газовым портом, а требования к крутящему моменту очень высоки, значительно более 100 футо-фунтов. Мы не рекомендуем пытаться установить удлинитель на ствол самостоятельно. Для этой установки мы собираем верхнюю часть пистолета 300 Blackout, но этапы установки и параметры крутящего момента точно такие же, если вы собираете обычную винтовку AR-15 или пистолет со стволом 5,56/.223.

• Гайка ствола: Самая важная часть в этой установке, гайка ствола крепит ствол к верхней части ствольной коробки. Независимо от того, используете ли вы классическую планку Пикатинни, состоящую из двух частей, или свободно плавающий блок, гайка ствола также служит точкой крепления цевья.

• Газовый блок: Мы используем самый популярный газовый блок, который вы найдете на сегодняшний день, низкопрофильный блок, предназначенный для рельса со свободным ходом. FSB «в стиле A2», установленный на M4 или M16, немного отличается и не будет рассматриваться в этом руководстве по установке.

• Цилиндрические штифты блока: Цилиндрические штифты крепят газовый блок к стволу и газовую трубку к блоку.

• Установочные винты блока: Используются для затягивания блока к стволу и удерживания его на месте, пока вы закрепляете цилиндрический штифт(ы) блока к стволу.

• Газовая трубка: Наша газовая трубка имеет длину пистолета, чтобы обеспечить надежную работу с дозвуковыми зарядами, но в вашей типичной сборке AR-15, скорее всего, будет использоваться карабин или трубка средней длины. Шаги установки и требуемые детали остаются теми же, независимо от длины или калибра трубы.

Установка

Шаг 1: Наденьте гайку ствола на ствол

• Детали:  Верхняя часть ствольной коробки, ствол, гайка ствола, *насадка для цевья.
• Инструменты: шестигранный ключ или шестигранный ключ (для установочных винтов газового блока).

Соберите верхнюю часть ствольной коробки, ствол и гайку ствола. Если ваш ствол прибыл с газовым блоком, частично установленным с помощью установочных винтов, возьмите соответствующий шестигранный ключ (или гаечный ключ и торцевую головку) и снимите газовый блок, удалив установочные винты.

Затем наденьте гайку ствола на ствол до упора в удлинитель ствольной коробки. Убедитесь, что канавки гайки ствола обращены к дульному срезу. Пазы позволяют цилиндрическому гаечному ключу захватывать и затягивать гайку с помощью динамометрического ключа.

*ПРИМЕЧАНИЕ: Возможно, вам придется сначала надеть пластину крепления цевья или гайку цевья на ствол, чтобы они располагались между гайкой ствола и верхней частью ствольной коробки, как показано выше. Обратитесь к инструкции по эксплуатации вашего цевья. Если применимо, убедитесь, что отверстие для газовой трубки в креплении или пластине цевья совмещено с отверстием для газовой трубки в ствольной коробке.

Шаг 2: «Приправить», затянуть и затянуть гайку цилиндра

• Детали: Гайка цилиндра.
• Инструменты: тиски, блок тисков ресивера, ключ для цилиндрических гаек, динамометрический ключ, смазка.

Сначала нанесите смазку на резьбу гайки ствола ствольной коробки и на внешнюю часть удлинителя ствола. Расширение может быть тугим. Полностью вставьте удлинитель в ствольную коробку, убедившись, что указательный штифт на удлинителе совмещен и закреплен внутри прорези в резьбе гайки ствола.

Затем вручную затяните гайку ствола на резьбе ствольной коробки. Проверьте внутри ствольной коробки, чтобы убедиться, что удлинители ствола и рампы подачи ствольной коробки правильно выровнены друг с другом. Убедитесь, что ваш приемник закреплен в тисках и зажиме блока тисков. Крайне важно, чтобы узел ствольной коробки не изгибался, не скручивался и не двигался во время затяжки гайки ствола. Наш приемник не зажат для лучшей иллюстрации.

Не затягивайте гайку.

ПЕРЕД ЗАТЯЖКОЙ ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ НИЖЕ ВСЕ НАИЛУЧШИЕ ПРАКТИКИ И ПРОЦЕДУРЫ!

Если вы не будете точно следовать этим инструкциям, вы повредите свой динамометрический ключ или ключ для гаек и не сможете правильно установить его.

Рекомендации по затягиванию гайки

• Убедитесь, что цилиндрический ключ параллелен рукоятке динамометрического ключа. Если это не так, крутящий момент не может быть правильно применен и правильное значение ft-lbs. не будет достигнуто при затягивании гайки. Гаечный ключ также может деформироваться.

• Обратитесь к руководству по эксплуатации вашего ствола, чтобы узнать заявленные футо-фунты. Если спецификация не указана, по умолчанию используется значение от 40 до 50 ft-lbs .

• Эти действия относятся к гаечным ключам с открытым зевом: при затягивании гайки зубья ключа должны быть прикреплены к верхней части гайки   и боковым канавкам   (не снизу) , всегда затягивайте с с левой стороны ствольной коробки, в движении вниз . Это втягивает зубья ключа в канавки гайки. Затягивание с правой стороны ствольной коробки путем вытягивания ключа вверх может привести к изгибу ключа наружу, вытягиванию его зубьев из канавок, что сделает ключ бесполезным.

Ваша установка должна выглядеть точно так же, как гаечные ключи, гайка и ресивер, изображенные выше.

НЕ ЗАТЯГИВАТЬ. ПРОДОЛЖАЙ ЧИТАТЬ.

Приправа к резьбе приемника

Гайка ствола изготовлена ​​из стали. Резьба ствольной коробки AR-15 выполнена из более мягкого алюминия. Свинчивание разнородных металлов вместе под высоким крутящим моментом требует «приправы» резьбы из более мягкого металла путем многократного ослабления и повторного затягивания гайки. Это гарантирует правильную посадку ствола и не ослабит его под действием тепла или давления после последнего закручивания.

ВАЖНО: Не ослабляйте цилиндрическую гайку динамометрическим ключом. Это может нарушить калибровку ключа. Вместо этого используйте стандартную трещотку или ломик, чтобы ослабить гайку. При ослаблении убедитесь, что стержень прерывателя/рукоятка храповика и ключ для гаек параллельны.

ВАЖНО: При ослаблении гайки цилиндра установите ключ для гаек под цилиндром, в нижний и боковой пазы гайки. Потяните вверх с левой стороны приемника. Это снова втягивает ключ в канавки гайки, а не в сторону, предотвращая деформацию или изгиб ключа наружу.

ТЕПЕРЬ, ВЫПОЛНИТЕ НИЖЕШАГИ, ЧТОБЫ ЗАТЯНУТЬ СТВОЛ К РЕСИВЕРУ:

Установите динамометрический ключ на указанное значение ft-lbs.

1. Затяните цилиндрическую гайку с помощью гайковерта и динамометрического ключа.
2. Ослабьте гайку либо с помощью храпового механизма, либо с помощью прерывателя.
3. Снимите гайку с резьбы, затем снова затяните вручную.
4. Повторно затяните гайку цилиндра с указанным усилием в футо-фунтах.

Повторяйте эти шаги до тех пор, пока гайка цилиндра не будет затянута (3) раза.

Шаг 3: Установите газовый блок, газовую трубку и установочные винты

• Детали: Газовый блок, газовая трубка, установочные винты.
• Инструменты: шестигранный ключ или шестигранный ключ.

Соберите газовую трубку, газовый блок и установочные винты. Сначала вставьте конец газовой трубки с отверстием для цилиндрического штифта в газовый блок. Это плотная посадка; смазка может помочь. Вдавите трубку в блок, пока отверстие в трубке не совместится с отверстием для цилиндрического штифта в блоке, как показано слева. Наденьте газовый блок на ствол и дайте другому концу трубки пройти через отверстие газовой трубки (и отверстие в креплении цевья, если применимо) в верхнюю часть ствольной коробки.

Возьмите установочные винты из оборудования газового блока и затяните их от руки в газовый блок с помощью шестигранного ключа или шестигранного ключа, прикрепив блок к стволу. При этом еще раз проверьте, чтобы отверстие цилиндрического штифта для штифта газового блока к стволу совпадало с вырезом для штифта в самом стволе. Отверстие выше обведено красным.

Шаг 4: проверьте выравнивание трубы, установите штифт ролика газового блока

• Детали: штифт ролика газового блока.
• Инструменты: Пробойник 5/32 дюйма, оружейный молоток, инструмент для выравнивания газовых трубок или BCG.

Возьмите цилиндрический штифт газового блока и пробойник 5/32 дюйма с помощью оружейного молотка. После того, как вы установите этот цилиндрический штифт газового блока, он не выйдет без боя. Прежде чем вы начнете вбивать его в газовый блок, дважды проверьте выравнивание. газовой трубки с верхним ресивером. Это можно сделать с помощью инструмента для выравнивания газовой трубки, входящего в комплект Wheeler Armorer’s Kit. Или вы можете взять BCG и зарядную рукоятку, установить пару в ресивер и проверить выравнивание с помощью рукоятки. газовый ключ на держателе

После того, как вы проверите выравнивание газовой трубки и ресивера, вы можете начать вставлять цилиндрический штифт газового блока на место. Чтобы не повредить отделку ствола, поместите штифт в отверстие и постучите по нему полимерным концом оружейного молотка. После частичной установки продолжайте вбивать штифт на место пробойником 5/32 дюйма. Штифт длиннее газового блока и выреза ствола; убедитесь, что он выступает на одинаковую длину с обеих сторон блока.

Шаг 5: Вставьте роликовый штифт газовой трубки

• Детали: Цилиндрический штифт газовой трубки.
• Инструменты: Пробойник 3/32 дюйма, оружейный молоток, плоскогубцы (дополнительно).

Если вы установили свой ЛПК в свой нижний ресивер, то добро пожаловать обратно! Цилиндрический штифт газовой трубки примерно того же размера и ширины, что и штифт для защелки болта, и да, это может быть проблемой. На этот раз вы устанавливаете его на закругленную поверхность. В этом случае полезно снова установить приемник горизонтально в тиски. Возьмите пробойник 3/32 дюйма, оружейный молоток и цилиндрический штифт и вставьте его на место. Не торопитесь, он будет бороться с вами. После установки штифт должен быть заподлицо с обеих сторон газового блока.

Ствол AR-15 и газовая система установлены!

Когда штифт газовой трубки полностью установлен, установка ствола и газовой системы завершена! Выполните функциональную проверку BCG и зарядку в последний раз, чтобы убедиться, что газовая трубка все еще выровнена после установки последнего цилиндрического штифта. После проверки вы можете приступить к установке цевья, оптики и дульного устройства.
