2 интересных идеи как сделать вибростол своими руками
Если вы решили заняться производством бетонной тротуарной плитки, то вам однозначно потребуется вибростол.
Заводские конструкции стоят недешево, и далеко не всегда оказываются надлежащего качества.
Поэтому мы предлагаем вам альтернативный вариант — изготовить вибростол своими руками.
Содержание
- 1 Вибростол с мотором от стиральной машины
- 1.1 Приступаем к работе
- 1.2 Изготовление каркаса
- 1.3 Сборка конструкции
- 1.4 Область применения самоделки
- 1.5 Видео
- 2 Вибростол из обычного электродвигателя своими руками
- 2.1 Основные этапы работ
- 2.2 Изготовление рамы для вибростола
Вибростол с мотором от стиральной машины
Читайте также: Идея для мастерской: как организовать рабочее место для сверлильного станкаДля этого нам потребуются:
- профильная труба;
- строительный уголок;
- мотор от стиралки;
- листовой металл;
- пружины;
- метизы — болты и гайки.
Возможно, вас заинтересует еще одна полезная самоделка для мастерской или гаража — мобильный мини кран, который можно использовать для поднятия и перевозки тяжестей.
Приступаем к работе
Первым делом отрезаем четыре куска профильной трубы, и свариваем из них прямоугольную рамку.
Внутри рамки привариваем еще один кусок профиля.
Читайте также: Альтернатива бензопиле: электропила из болгаркиЧтобы контролировать угол 90 градусов при сварке угловых соединений, можно использовать сварочный магнит-уголок.
К приваренному внутри рамки профилю автор приваривает кусок стальной трубы — для крепления электродвигателя.
Изготовление каркаса
Читайте также: Электрические ножницы по металлу из болгаркиНа следующем этапе отрезаем нужное количество заготовок из профтрубы, и приступаем к сварке каркаса стола.
В нижней части каркаса сверлим отверстия, затем привариваем гайки — в них вкручиваем длинные болты (опорные ножки).
Для лучшей устойчивости автор отрезает четыре металлических пластины, и приваривает их к шляпкам болтов.
Читайте также: Гаражное использование двигателя от стиральной машиныДалее отрезаем четыре куска уголка, и свариваем верхнюю рамку.
Отрезаем четыре пластины, и привариваем к ним пружины. Крепим пластины к рамке из уголков.
Затем устанавливаем рамку сверху стола, и привариваем пружины к каркасу.
Сборка конструкции
Устанавливаем электродвигатель на свое место. Потом в верхней части каркаса привариваем профиль со шкивом. Натягиваем ремень, соединяя шкив мотора со шкивом сверху.
Отрезаем по размеру металлическую сетку. Привариваем ее к рамке из уголка.
Из куска тонкого листового металла автор делает простой защитный кожух для электродвигателя.
На последнем этапе останется только зачистить сварные швы болгаркой. Затем красим вибростол.
Выполняем необходимые электромонтажные работы, и крепим к каркасу стола блок с тумблером.
Область применения самоделки
Основное назначение самодельного вибростола — производство тротуарной плитки из бетона.
Однако данную конструкцию можно использовать и для изготовления других бетонных изделий: подоконников, бордюров, различных декоративных фигур.
Видео
Данная статья подготовлена на основе авторского видеоролика с YouTube канала peChoO.
DIY Vibrating Table with Washing Machine MotorВибростол из обычного электродвигателя своими руками
Прежде чем приступить к изготовлению вибростола, нужно определиться с его размерами. Ориентироваться в данном случае надо на размеры самих форм, которые вы планируете использовать.
В домашних условиях большой вибростол не нужен, но и совсем крохотный — тоже ни к чему.
Поэтому при определении размеров надо учитывать производительность работ, которая была бы для вас оптимальной.
Теперь, что касается верхней части стола. Для этого лучше всего использовать лист металла толщиной не менее 4 мм. Причем обратите внимание, что если лист кривой, то его необходимо будет выровнять.
Основные этапы работ
Первым делом необходимо отрезать четыре куска уголка и приварить их к листу металла. Но не встык, а под низ листа с отступом от краев по 2 см.
Далее из полосы металла шириной 30-40 мм нужно будет нарезать восемь заготовок длиной по 6 см. Потом их надо сварить между собой, чтобы получилось две одинаковых заготовки.
После этого сверлим в заготовках по одному отверстию, и надеваем их на вал электродвигателя. Это будут эксцентрики. Затем их необходимо будет обварить.
Чтобы не спалить обмотку двигателя, станину желательно поставить на кусок дерева или фанеру, а ток надо направить непосредственно на вал.
В процессе самой сварки нужно делать перерывы, чтобы смазка не вытекла из двигателя.
Изготовление рамы для вибростола
Для изготовления рамы автор использует профильную трубу квадратного сечения 30х30 мм. Поскольку размеры вибростола в данном случае небольшие, то профиля 30х30 мм будет вполне достаточно.
В раме надо будет дополнительно просверлить отверстия под круглый пруток диаметром 12 мм, на который будут затем надеваться резиновые втулки реактивных тяг. Они как раз свободно надеваются на пруток.
Нужны эти резиновые втулки для того, чтобы разделить верхнюю часть вибростола и раму, потому как если они будут соединены между собой жестко, то никакого толку от вибростола не будет.
Ножки рамы автор также решил сделать из профиля 30х30 мм. Сам электродвигатель крепится под вибростолом (под его верхней частью). Затем можно приступать к сборке и покраске.
Андрей Васильев
Задать вопрос
Вибростол для тротуарной плитки своими руками: параметры, советы
Что можно предпринять, чтобы сэкономить свой бюджет при обустройстве участка, тропинок в саду и сделать красивый и удобный подъезд к гаражу? Одним из вариантов является самодельный вибростол.
С его помощью вы сможете изготавливать плитку разных размеров и расцветок.
Вибростол – это так называемая столешница, которая находясь под воздействием электродвигателя, вибрирует и приводит к вибрации формы с раствором для плитки.
Если вы решите производить плитку только для себя, то вибростол можно изготовить небольших размеров, чтоб он не занимал много места.
Содержание
- Стандартные параметры вибростола
- Производство вибростолов
- Вибростол из автомобильных шин
Оптимальным размером рабочей поверхности вибростола считается 600х600 сантиметров. В качестве станины стола можно использовать подручные прочные металлические листы или старую столешницу.
В любом случае используйте такой материал, чтобы после окончательного приготовления плитки, он вам пригодился для других работ и не пылился в сторонке без дела.
Следует учесть, что качество вашей плитки будет напрямую зависеть от материалов, из которых она будет изготавливаться.
Поэтому рекомендуем все основательно просчитать.
Количество получаемой плитки складывается из количества форм, купленных в качестве заготовок под плитку. Сразу же после изготовления вы не сможете вытащить готовый продукт из формы, ему надо основательно полежать в свое форме около 24 часов.
То есть, если вы купите 50 форм, то в день сможете производить не более 50 штук плиток.
Производство вибростолов
Итак, какие первоначальные задачи необходимо решить перед началом работ по изготовлению вибростола:
- Необходимо приобрести пружины, с помощью которых стол будет легко вибрировать и не заваливаться из стороны в сторону. Аналогом пружин служат канаты или прочные цепи, но в таком случае столешница по своим размерам должна быть шире каркаса и соединяться с ним специальными направляющими.
- Мотор закрепить нужно на специальную подставку под столом, либо на сам стол специальными жгутами так прочно, чтоб при вибрации не произошло разматывания. Мы рекомендуем на столешницу крепить только вибродвигатели, которые производились на заводе. Такие изделия оснащены эксцентриками, с помощью которых можно регулировать силу вибрации.
- Для лучшего сцепления стола с каркасом приобретите перемычки, чтоб по своей прочности они выдерживали интенсивные вибрационные нагрузки.
Мы рекомендуем на столешницу крепить только вибродвигатели, которые производились на заводе. Такие изделия оснащены эксцентриками, с помощью которых можно регулировать силу вибрации.Оптимальную высоту вибростола вы должны определить сами, в зависимости от своего роста и комплекции, так как комфортная работа добавит эффективности и продуктивности в изготовлении плитки. Обычно рекомендуется высота до одного метра.
После того, как вы определились с размерами, начинаем собирать вибростол, его обычно крепят на четыре ножки, в качестве которых используют б/у трубы, но только помните, что они должны быть с пружинами сходными по размеру. Пружины должны неплотно сидеть в трубах на высоте пары витков.
Либо в качестве ножек используют уголки, сваренные между собой в каркас. Но в таком случае пружины нужно будет с помощью сварки соединить с каркасом, либо вырезать небольшие отрезки из труб и уже в них вставить пружины, а сами трубы приварить к каркасу.
В любом случае, вибростол должен устойчиво стоять, не шататься и не заваливаться на бок. Здесь уже решаете вы сами, какого качества вы хотите сделать стол и сколько денег вы готовы в него вложить.
Если же изготавливать вибростол не входит в ваши планы, а плитку своими руками сделать желание есть, то тогда рекомендуем купить вибростол для плитки по объявлению на авито.
Таким образом, вы сэкономите свое время и непосредственно сразу начнете процесс изготовления плитки.

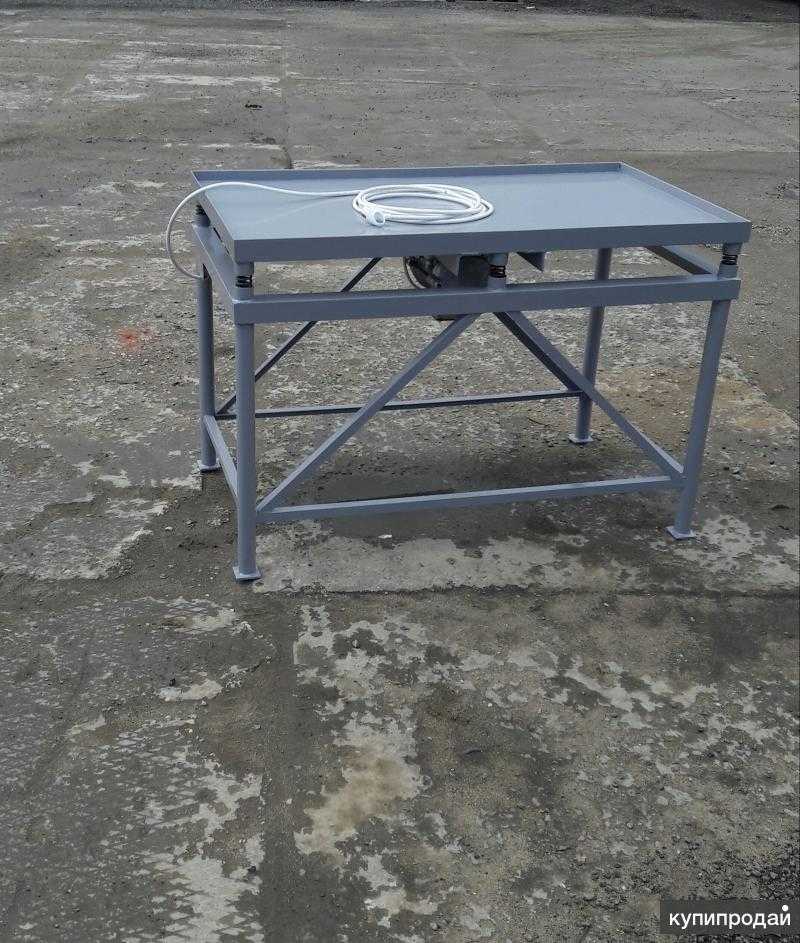

Классический вибростол имеет следующие размеры каркаса:
- Ширина 0,5 м;
- Длина 1 м;
- Высота 1 м.
Важный совет: больше не значит лучше! Не думайте, что если вы сконструируете огромный стол, то будете производить большой объем плитки.
Чем больше стол, тем значительно труднее добиться равномерной вибрации посредством обычного мотора. В такой ситуации вам придется потратиться и купить мощный вибродвигатель.
Вибростол из автомобильных шин
Интересным решением стало изготовление стола из бывших в употреблении автомобильных шин. У любого водителя найдется такой материал. И не придется искать трубы или металлические уголки.
Чтобы изготовить такой вид вибростола, вам понадобится 3 шины. Соедините их между собой в четырех местах болтами. Мотор крепим к нижней крышке стола, ровно посередине. Таким образом, ваша конструкция будет устойчива.
Подведем итоги.
Мы привели вам несколько примеров по изготовлению вибростолов. В ход могут пойти все подручные средства, которые есть в вашем гараже: покрышки, болты, электродвигатель, пружины от авто, отрезки труб и металлические уголки.
Вы можете после изготовления плитки использовать свой вибростол не по назначению, например, в качестве станка для распила досок и другого материала.
Количество выполненной работы зависит только от вас и того объема форм, которые вы приобретете для своей работы.
Устанавливайте стол на оптимальной, по своему росту, высоте, это способствует комфорту и скорости по созданию плитки.
