Как сделать вибростол для тротуарной плитки своими руками: Вибростол для тротуарной плитки своими руками – как сделать вибропресс для производства плитки, брусчатки в домашних условиях + фото, видео, чертежи

изготовление, чертежи с размерами, конструкция, видео

Содержание

• Конструкция вибростола для тротуарной плитки
  • Чертежи с размерами вибростола для производства тротуарной плитки
• Какие инструменты и материалы потребуются
  • Какой двигатель лучше использовать
• Как сделать вибростол для производства тротуарной плитки из стиральной машины своими руками
  • Необходимые инструменты
  • Алгоритм производства
• Как изготовить вибростол для тротуарной плитки из перфоратора своими руками
  • Процесс изготовления
• Как сделать вибростол с горизонтальной вибрацией
  • Пошаговый процесс
  • Выбор инструментов и материалов
• Рекомендации и частые ошибки
• Заключение

Тротуарную плитку используют для надежного и красивого оформления дорожек на участке, вокруг дома. Для изготовления покрытия потребуется специальное оборудование. Его можно приобрести в строительном магазине или соорудить самостоятельно. Чтобы сделать вибростол для тротуарной плитки своими руками, необходимо ознакомится с основными нюансами устройства, учесть советы мастеров при изготовлении каркаса и выборе двигателя.

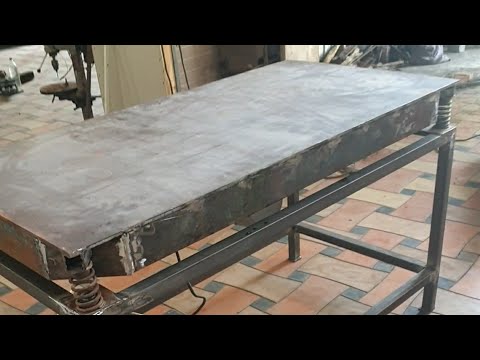

Конструкция вибростола для тротуарной плитки

Вибростол используют для получения тротуарной плитки. Вибрирование – это основное достоинство и предназначение стола. Благодаря нему делают тротуарную плитку, бетонный забор, памятники, декоративные детали.

Вибростол бывает с горизонтальной или вертикальной вибрацией

Направление движения зависит от месторасположения ротора.

Вибростол для тротуарной плитки имеет следующую конструкцию:

1. Рабочую поверхность закрепляют на станине с помощью пружин или подвесов.
2. Столешница движется с помощью электродвигателя с установленным эксцентриком на валу.

Устройство может быть мобильным (переносным) или стационарным, формовочным (для создания элементов) или распалубочным (для разборки).

Чертежи с размерами вибростола для производства тротуарной плитки

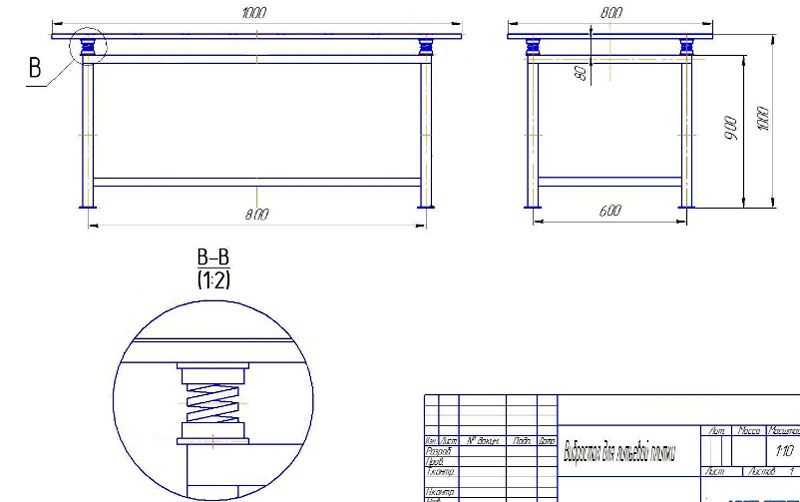

С помощью эскиза можно понять принцип работы, но, чтобы самому сделать вибростол для тротуарной плитки, необходимо нарисовать полноценный чертеж.

Новички могут воспользоваться простой конструкцией вибропресса, который будет формировать изделия. Такой чертеж легко сделать и просто обслуживать.

В конструкцию можно добавить несколько дополнительных функций

Профессионалы могут сделать приспособление с вибрационной частью и просеивателем песка. Благодаря такому сочетанию функций получаются компоненты нужной фракции.

Перед рисованием чертежа необходимо высчитать все размеры, расстояния, места монтирования двигателя

Электромотор важно размещать как можно ближе к центру массы стола.

Рисовать чертеж начинают со станины

При этом учитывают высоту, тип крепления к полу. Периметр станины в схеме повторяет контуры рабочей поверхности. Пружины размещают по углам и в центральной области стола.

Какие инструменты и материалы потребуются

Важно! Размеры, приведенные в статье, служат справкой и могут отличаться в зависимости от мощности вибратора и размеров самого стола.

Для опоры устройства для тротуарной плитки потребуются следующие компоненты:

1. Для каркаса берут уголок из металла или трубы толщиной 1,5 мм и длиной, подходящей под размеры конструкции
2. Для ножек необходимы четыре отрезка трубы с круглым или квадратным сечением толщиной 1,5 мм. На длину материала влияет высота вибростола.
3. Листовые подошвы толщиной 1,5 мм, уголок для перекладин.

Амортизаторы крепят с помощью прорезиненных болтов.

Для столешницы берут листовое железо толщиной 8 – 10 мм, трубу для рамок сечением 40х20 мм, швеллер, гайки, толстый прут для бортиков.

В качестве амортизаторов нужно взять шесть стальных пружин. Иногда используют приспособления из резины, которые обеспечивают минимальную амплитуду колебаний.

В качестве вибратора выступает электродвигатель с дебалансом на 220 В.

Какой двигатель лучше использовать

Самодельный вибростол для тротуарной плитки своими руками обычно оборудуют двигателем мощностью до 1 кВт. Делают стол с размерами 1500х800 мм.

На подшипники и втулки выпадает вся нагрузка. Чтобы вибростол работал долго, важно брать мотор, имеющий надежные подшипники. Иногда в двигателе втулки заменяют усиленными подшипниками.

Совет! Для продления работоспособности мотора вибростола для тротуарной плитки, эксцентрик рекомендуют устанавливать на вал двигателя.

Как сделать вибростол для производства тротуарной плитки из стиральной машины своими руками

Чтобы получить качественную тротуарную плитку, необходимы надежные приспособления для ее производства. В качестве двигателя конструкции можно использовать мотор от стиральной машинки.

Необходимые инструменты

Чтобы сделать вибростол для брусчатки своими руками, нужно взять:

• профильную трубу;
• строительный уголок;
• электромотор;
• листовой металл;
• пружины.

Стоит также подобрать и подготовить подходящего размера болты и гайки.

Алгоритм производства

Пошаговая инструкция сооружения вибростола из стиральной машины:

1. Из четырех отрезанных кусков профильной трубы делают рамку прямоугольной формы, используя сварку.
2. Внутри полученной конструкции приваривают еще одну часть профиля.
3. Присоединяют кусок трубы из стали. К ней будет крепиться электродвигатель.
4. Отрезают нужное количество заготовок из трубы и сваривают каркас стола. Внизу просверливают отверстия, затем приваривают гайки, в которые вкручивают длинные болты. Получаются опорные ножки. Чтобы конструкция была более устойчивой, к шляпкам болтов приваривают пластины из металла.
5. Отрезают четыре куска уголка. Из них сваривают верхнюю рамку. К четырем пластинам приваривают пружины. Заготовку крепят к рамке из уголков. Раму устанавливают сверху стола и приваривают пружины к каркасу.
6. Монтируют на свое место электрический двигатель. Вверху каркаса приваривают профиль со шкивом. Натягивают ремень. Шкив мотора соединяют со шкивом сверху.
7. Приваривают металлическую сетку к рамке из уголка.
8. Электродвигатель защищают кожухом, используя тонкий листовой металл.
9. На последнем этапе сварные швы зачищают с помощью болгарки.
10. Стол красят в желаемый цвет.
11. Монтируют все нужные электрические элементы. К каркасу крепят блок с тумблером.

Полученный самодельный вибростол используют для производства тротуарной плитки из бетона, бетонных подоконников, бордюров.

Для контроля угла 90 градусов при сварке угловых креплений используют сварочный магнит-уголок

Как изготовить вибростол для тротуарной плитки из перфоратора своими руками

Для изготовления вибростола можно использовать перфоратор. Во время работы он вибрирует, что необходимо в процессе получения тротуарной плитки.

Процесс изготовления

Чтобы сделать вибростол из перфоратора, к деревянной плоскости с одной стороны крепят металлическую пластину, а с другой – тряпку или резину. Мягкой частью упирают в стену.

К пластине из металла подводят перфоратор. Сверло заменяют трубкой толщиной, позволяющей свободно войти в патрон.

Включив перфоратор в сеть, получают хорошую вибрацию. Таким образом, инструмент используют для создания тротуарной плитки.

Как из дрели или перфоратора сделать вибростол для тротуарной плитки своими руками, можно увидеть на видео:

Как сделать вибростол с горизонтальной вибрацией

Конструкция с горизонтальной вибрацией пользуется спросом. Вибростол позволяет в короткие сроки изготовить большие объемы тротуарной плитки.

Пошаговый процесс

Рабочую поверхность делают из металлического листа толщиной до 3 мм. Жесткую опору монтируют с помощью труб, уголков или швеллера. Перечисленные элементы используют в качестве ножек. Важно брать изделия с круглым сечением, чтобы было легко зафиксировать пружины.

Выбор инструментов и материалов

Для вибростола нужно взять двигатель мощностью более 250 Вт. Для выдержки интенсивных нагрузок рекомендуют устанавливать стальные пружины. Для фиксации мотора подбирают индивидуальные крепежные детали.

Чтобы сделать вибростол нужно взять электродрель, сварочный аппарат, ножницы по металлу, болгарку, строительный уровень, рулетку, линейку и маркер.

После подготовки всех нужных материалов и инструментов, рисуют подробный чертеж с указанием точных цифр.

Вибростол для тротуарной плитки изготавливают следующим образом:

1. Согласно чертежам нарезают материал нужных размеров.
2. С помощью сварочного аппарата соединяют основные детали конструкции. В некоторых местах допускается установка болтового соединения.
3. По центру столешницы приваривают элементы, к которым позже будут крепить двигатель.
4. Пружины фиксируют к опорам и к рабочей площади.

Готовую конструкцию покрывают антикоррозийным средством и лаком или краской.

Рекомендации и частые ошибки

Чтобы избежать ошибок при изготовлении вибростола для тротуарной плитки своими руками, важно прислушаться к рекомендациям специалистов:

1. До начала работы с металлическими элементами их покрывают антикоррозийным средством для предупреждения появления ржавчины. Для этого используют грунтовку ГФ-021 Лакра.
2. Составные части конструкции соединяют между собой сварным швом. Болты использовать в данном случае не рекомендуют. Из-за вибрации они будут расшатываться и опора станет неустойчивой.
3. Если составные части вибростола в разборной конструкции соединены друг с другом болтами, их нужно систематически подтягивать.
4. Вибрационный мотор не должен касаться земли. Поэтому перед изготовлением первой тротуарной плитки, важно протестировать конструкцию.
5. Ножки в опоре должны быть одинаковой длины. Стол во время работы рекомендуют ставить на ровной поверхности. Стоит подумать о креплении конструкции к поверхности с помощью анкеров или бетонного раствора.

Все сварочные работы нужно выполнять в безопасном месте. Обязательно иметь рядом огнетушитель. Резать и сверлить металлические элементы нужно с соблюдением техники безопасности. Также необходимо аккуратно обращаться с болгаркой.

Все электрические инструменты должны работать с защитным заземлением.

Заключение

Вибростол для тротуарной плитки своими руками используют для изготовления элементов дорожек. Важно эксплуатировать устройство с учетом техники безопасности. Конструкцию с вибрацией можно сделать своими руками из разных материалов. Важно только правильно сделать чертеж, просчитать все размеры и собрать детали в одно устройство, следуя инструкции.

• Теплица из старых оконных рам своими руками
• Делаем садовую скамейку своими руками
• Размеры будки для овчарки, алабая и других собак
• Как сделать домашнюю коптильню своими руками

Изготовление тротуарной плитки своими руками технология видео

Сегодня модно обкладывать дорожки, участки отдыха разноцветной или однотонной плиткой для тротуаров, однако не у всех для исполнения желания есть финансовая возможность. На самом деле, метод создания плитки для тротуара достаточно простой, ее можно произвести в домашних условиях.

Список требуемых инструментов для изготовления плитки:

1. Бетономешалка;
2. Вибростол — необходим при изготовлении различных бетонных и гипсовых изделий или элементов из других смесей, чтобы произошло тщательное уплотнение массы и удаление из нее воздуха;
3. Плиточные формы;
4. Подборочная лопата — применяется для строительных и садовых работ;
5. Ведро металлическое;
6. Поддоны.

Не пугайтесь профессиональных слов. Такое сооружение, как вибростол, люди делают своими руками на дому. Бетономешалку можно недорого взять напрокат в строительных организациях с услугами аренды.

Элементы для вибростола:

• металлический уголок 50мм на 50мм или стальной железный профиль с таким же сечением;
• каркасная конструкция стола делается при помощи сварочных работ;
• столешница из ДСП, металла или любого, имеющегося под рукой, крепкого материала;
• вибродвигатель — подойдет стартер авто. На вал накручивают две большие шайбы, на которых отверстия смещаются;

Вибрационная наладка происходит путем разведения шайб. Вибрация стола в горизонтальном положении обеспечивается с помощью соединения двигателя с ножками в вертикальном положении.

В случае, если не удалось соорудить вибрационный стол, действуйте по более простому пути. Залейте бетонную смесь в форму, разместите на стул или любую ровную поверхность. Потом молотком или киянкой создавайте вибрацию, для этого постоянно постукивайте по поверхности подставки, пока не появятся пузырьки.

Когда вы собрали весь набор нужных приспособлений и материалов, смело приступайте к выполнению работы.

Плитка, которую выпускают на заводах, делается согласно ГОСТу. Ее можно изготовить самим, но она будет отличаться от заводской плиты.

Требования, выдвигаемые к тротуарной плитке:

1. Большая устойчивость к морозам (300 периодов заморозки и оттаивания).
2. Крепкость не менее 40 мПа.
3. Впитывание влаги не более 5%.
4. Износоустойчивость — 0,7 г/см.

Для изготовления качественной плитки, которая не уступит по характеристикам фабричной, надо очень ответственно отнестись к выбору материала.

Список необходимых материалов для изготовления плитки:

• красящие растворы;
• пластификаторы (С-3) — добавляются в литые бетонные смеси и строительные растворы. Дают отличную механическую прочность;
• гранитный отсев — природный материал из гранитного щебня, который измельчен до 2-5 мм;
• смазка для форм — из нефтяных масел, мыльные или порошковые растворы, эмульсии для изготовления тротуарной плитки;
• плиточные формы.

Подготовительный процесс состоит в следующем:

Сначала подбирают нужный вариант формы. До начала процесса заливки форму надо смазать, чтобы потом было легче доставать плитку. Если не удалось раздобыть специальную смазку в магазине, сделайте ее сами, но надо четко выдерживать пропорции ингредиентов. Смазывание нужно для продления срока службы формы. Можно получить около 600 штук плитки.

Рецепт смазки для форм:

Взять 50 грамм машинного масла, добавить в него 1,5 литра воды. Раствор необходимо смешивать очень старательно около 40 минут.
Неприятности, иногда возникающие при саморучном изготовлении смазки:

• при повышенной жирности вся плитка будет непригодна, образуются впадины и поры;
• при недостаточной жирности плитку из формы достать будет трудно.

Если все сделано правильно, по истечении нужного времени с легкостью извлекутся готовые плитки.

Изготавливаем бетонную плитку

Плитка изготавливается на основе цемента, песка и воды (можно еще добавлять гранитный отсев, чтобы уменьшить количество цемента), взятых в нужных пропорциях. Экономить на цементе тут не стоит, чтобы в будущем не падать на разваливающейся плитке. Воду и песок нужно очистить от листьев, грязи. Если в составе песка присутствуют мелкие камешки, то на качество бетона это не повлияет. Изменится лишь фактурность изделия. Формочки и контейнеры для плитки можно приобрести в строительном магазине. Но и их изготовить можно своими руками, причем самой причудливой формы.

Еще один очень важный компонент смеси для тротуарной плитки — это пластификатор. Он нужен для придания бетону пластичности и эластичности, чтобы без труда можно было заливать и вынимать плитку из форм. Также он повысит прочность брусчатки.

Если хотите, чтобы плитка была цветная, то можно еще добавить краситель, который также есть в большом ассортименте в строительных магазинах.

Итак, приступим к смешиванию всех ингредиентов. Подготовим краситель и пластификатор. Содержание пластификатора не должна превышать 0,5% от общей массы смеси в сухом виде. Добавлять его в сухом виде ни в коем случае нельзя, причем разводить его нужно только в горячей воде в пропорции 200гр на 1 литр воды. Перемешивать нужно тщательно, до полного растворения, чтобы он не дал кратеры и трещины уже в готовом изделии. Краситель тоже нужно разбавлять теплой водой в пропорции 1:3. Количество раствора красителя не должен быть ниже 5% от всего объема смеси, иначе плитка потеряет свой цвет. Чем ярче нужна плитка, тем больше нужно красителя. У красителя есть один недостаток — его цена. Но и это можно решить. При заливании в форму готовых смесей — заливайте наполовину цветной и наполовину неподкрашенный бетон.

Добавляем в бетомешалку цемент и воду, перемешиваем до однородного состава. Засыпаем гранитный отсев, вновь перемешиваем. Заранее приготовленный пластификатор и краситель добавляем ко всем предыдущим ингредиентам, мешаем до получения однородной, яркой и полностью окрашенной массы. Причем при приготовлении бетонной смеси, нужно быть аккуратными с водой: вся готовая смесь вместе с красителем и пластификатором должна быть похожа на мокрый песок. Как вы уже поняли — тротуарную плитку довольно просто сделать своими руками. Поэтому ниже приведен примерный расчет для изготовления большого количества плитки. Опираясь на эти цифры, вы сможете самостоятельно сделать расчет необходимого количества плитки для вашего участка.

Количество компонентов на 100 кв. м. плитки своими руками при толщине одного изделия 5,5 см:

• цемент — 3,6 т;
• гранитный отсев — 4,5 т;
• пластификатор — до 0,7% от массы бетонной смеси;
• краситель — 5-10% от массы бетонной смеси.

Готовую бетонную смесь следует залить в формы и поместить формы на вибростол. Возможно, у вас есть тонкая нарезанная проволока или сетка-рабица: они также пригодятся. Затем необходимо залить форму чуть ли не до половины, после чего положить туда проволоку крест-накрест, либо сетку-рабицу. Таким способом вы придадите плитке еще большую прочность.

Если поместить формы с раствором на стол и включить вибростол, то начнется «чудо». Полусухая смесь станет более мокрой. Кроме того, в формах можно будет заметить пустое место, которое нужно заполнить. Сначала будет казаться, что состав в формах довольно жидкий, однако если взять форму и перевернуть ее, то раствор никуда не выльется, поскольку он сильно прилипнет к краям. А это значит, что вы сделали все верно. Вибрация должна продолжаться в течение 5-6 мин. Уделите внимание пенке: она должна появиться в формах на бетоне. Это же означает, что воздух весь ушел, и вибростол уже можно отключать.

Затем, после того как отключена вибрация, необходимо взять формы и поставить их на поддон, но только не на солнце. Тротуарная плитка должна высохнуть в течение двух дней, а поддон необходимо передвинуть через 36 часов с момента заливки.

Теперь перед извлечением тротуарной плитки каждую форму следует положить в воду на 2 минуты. Причем вода должна быть нагрета до 65 градусов. Затем нагретую форму необходимо повторно установить на вибростол, включить на 10-15 секунд. А потом вытащить плитку из формы не составит большого труда.

Видео тротуарная плитка своими руками

Помните, что тротуарная плитка, сделанная для собственного двора своими руками, всегда будет приносить радость.

Как сделать вибростол своими руками?

Если вы владеете частной мастерской или предприятием по производству тротуарной плитки, вам непременно нужно иметь такой инструмент, как вибростол. Своими руками вы его сделаете, или приобретете готовый вариант в магазине, не столь важно – результат и качество выполненной работы будет практически на одном уровне. Однако, если бюджет вашей компании существенно ограничен, вам не придется делать ничего другого, как сделать это устройство своими руками. Именно поэтому сегодня мы рассмотрим, как сделать вибростол с минимальными затратами денег и времени.

Чертеж

Для начала следует создать изображение будущей конструкции, с помощью которой в дальнейшем вы будете производить плитку. Как известно, вибростол выполняет одну функцию – своими действиями выбрасывает лишний воздух из бетонного раствора, за счет чего состав плитки или другого бетонного изделия становится более прочным. Но чтобы качество работы действительно оправдало все ожидания, необходимо правильно составить чертеж. В вопросе «как сделать вибростол своими руками» на чертеже должны быть максимально точные значения и размеры со всем соблюдением масштабов. Однако не обязательно рисовать линии с точностью до миллиметра.

Как сделать вибростол своими руками? Делаем землю

Теперь приступайте к работе. Ознакомившись с обозначениями чертежа, необходимо сварить несколько уголков размером 60х60х5 мм между собой с помощью сварочного аппарата. В этом случае из полученного каркаса нужно вырезать 4 бруска и также приварить к конструкции. Они должны быть расположены симметрично. При таком угле основания шпангоута можно делать пропилы под углом 45 ^° для надежности конструкции.

Верхняя крышка — это, пожалуй, единственный механизм, практически полностью повторяющий контуры основания устройства. Благодаря этому сделать вибростол своими руками не очень сложно. После того, как стальной лист был приварен к раме, приступайте к установке двигателя (основного вибратора). Да, и установить лист ОСБ между каркасом и листом. Это делается для того, чтобы убрать лишние неровности, следы сварки или головки крепежных болтов.

Как выбрать вибромотор для этого инструмента?

Делая вибростол самостоятельно, помните, что основной частью этого приспособления является вибратор — небольшой электродвигатель, вращающий поверхность приспособления (лист у основания) из стороны в сторону. Одни умельцы в качестве силового агрегата используют мотор от старых стиральных машин, другие покупают готовый агрегат в магазине. Стоит отметить, что первый вариант не такой надежный и долговечный. Максимум, насколько хватило мотора от стиральной машины, это на 20-25 циклов переключения. Далее мотор требовал замены (в его конструкции стала болтаться ось, либо разболтались подшипники). Поэтому для производства тротуарной плитки лучше всего покупать готовые вибраторы в магазинах. Пусть стоят в разы дороже, зато прослужат вам очень и очень долго.

Проектирование и изготовление вибростола для бетонной формы

Авторы: Вивек П. Донгаре, д-р Мохамаад Шакебуддин

Ссылка DOI: https://doi.org/10.22214/ijraset.2022.44675

Сертификат: Посмотреть сертификат

Abstract

Предлагаемая концепция в этом проекте заключается в использовании вибраций для замены человеческого труда по удалению пузырьков воздуха из бетонных блоков с помощью вибрационного двигателя. Бетон состоит из заполнителя, воды и цемента в композитной форме. Они создают массовую жидкость, которой можно легко придать различные формы для различных функций при комбинировании в определенных соотношениях. Бетон не должен содержать воздуха и пустот для достижения необходимой прочности. Для этого используется уплотнение бетона. Процесс удаления захваченного воздуха из бетонной формы известен как консолидация. Основными компонентами являются несбалансированный эксцентриковый узел, рама стойки, верхняя плита в качестве платформы, пружины, система пружинной подвески и электродвигатель. Много ошибок приходится делать, когда человек работает вручную. Это также требует большого количества рабочих, а продукция не поступает в необходимом количестве в течение дня, поэтому вибростол сэкономит время и деньги. Удаление этих пространств улучшает внешнюю поверхность формованного бетона, позволяя использовать меньше воды с цементом, что приводит к значительно более прочному готовому изделию, и это было достигнуто с помощью вибростола. Целью этого проекта является создание вибростола для бетона, который эффективно обеспечивает уплотнение бетона для получения более качественного продукта. Эти бетонные формы можно использовать для изготовления бетонной черепицы и бетонной брусчатки. Несмотря на то, что существуют различные вибрационные столы, наша задача заключалась в разработке и, возможно, производстве улучшенного вибрационного стола с использованием местных материалов.

Введение

I. ВВЕДЕНИЕ

Вибрационные столы для бетона используются для минимизации пористости бетона и улучшения сцепления между арматурой и бетоном. Качество бетона прямо пропорционально его уплотнению. Свежеприготовленная партия бетона содержала воздух, который был сотовым. Если дать бетону затвердеть в этом состоянии, он будет неоднородным, пористым и плохо сцепленным с арматурой. Это также будет иметь непривлекательный внешний вид. Если смесь должна иметь свойства, которые обычно требуются и ожидаются от бетона, она должна быть уплотнена. Уплотнение — это процесс уменьшения пустот в свежесмешанном бетоне или растворе во время укладки, чтобы вызвать более близкое расположение твердых частиц, обычно посредством вибрации, центрифугирования, штыковки, утрамбовки или комбинации этих действий. Композитные материалы представляют собой конечные продукты, состоящие как минимум из двух или более компонентов, обладающих лучшими свойствами, чем отдельные компоненты. Невозможность получения однородной структуры является одной из наиболее существенных проблем при создании композитов. Воздушные пространства, которые остаются в конструкции, являются одним из наиболее важных факторов. По сравнению с идеальной однородной структурой увеличение объема воздушного пространства может привести к ухудшению одной из желаемых характеристик композита. Вибрационные столы производятся и продаются серийно. Вибрационный стол является важным оборудованием для изготовления бетонных форм для использования в продуктах, изготовленных из заполнителя, и в конструкциях. Продукты рынка были оценены, и были обнаружены общие черты. Ширина, глубина и высота вибростолов при наименьшем и наибольшем габаритах соответственно составляют 450х400х420 мм и 1260х1270х1200 мм. Еще одним фактором, который следует учитывать, является мощность электродвигателя, который приводит в движение стол. 170 Вт и 746 Вт — наименьшее и наибольшее значения соответственно. для зарядки электродвигателя используется однофазное напряжение 220 В. Число оборотов обычно меньше 2500 -3000 об/мин. В рамках одного исследования был разработан и изготовлен механический вибрационный стол с постоянной амплитудой и различными частотами. Вибрирующая пружина использовалась для привода стола, что приводило к синусоидальному движению. Свежий бетон необходимо уплотнить до максимально возможной плотности. В нем нет воздушных карманов. Настольный вибратор использовался для обеспечения вибрации образцов, приготовленных для свежего бетона, в течение различной продолжительности в этом исследовании. По сравнению с невибрированными образцами, вибрированные образцы продемонстрировали более высокую прочность на сжатие и удельный вес. При карбонизации бетона действуют также все параметры, определяющие долговечность. Тесты ускоренной карбонизации можно проводить как в естественных, так и в лабораторных условиях. В этом исследовании бетон был сжат с использованием метода вибрации, и были проведены испытания на ускоренную карбонизацию при различных уровнях влажности на образцах, которые, как считалось, содержали наименьшее и наибольшее количество пустот.

II. МЕТОДОЛОГИЯ

Для этого проекта также рассматривались более старые машины. Старая машина, используемая для демпфирования резины от вибрации, не имела крепления к бетонной форме. Но теперь мы используем пружины, сначала нарисуйте схему расположения согласно стандартному размеру ножек стола (5×3) и перечислите примерно материал для изготовления конструкции дна. Мы используем уголок MS (35×5 мм) для изготовления жесткой конструкции днища. После этого приваривается угловая труба MS (3 дюйма) нижней конструкции, и они направляют спиральную пружину сжатия вертикально, если машина включается, пружины не двигаются в любом другом направлении, она устойчива в своем положении, тогда верхняя пластина или верхняя конструкция изготавливаются из секций канала MS C (3). ») он обеспечивает большой вес. Этот швеллер был приварен по таблице типоразмеров (5х3 фута) и такая же труба МС приварена к уголку для опорных и направляющих пружин. Мы закрепили двигатель в центре верхнего стола с помощью гайки и болта. В верхней конструкции монтируется и фиксируется деревянная пластина. После этого 4 винтовые пружины сжатия (длиной 18 дюймов) устанавливают каждую нижнюю конструкцию, а поверх нее монтируют верхнюю пластину. Пружина съемная, и если она повреждена, ее легко заменить.

III. КОНСТРУКЦИЯ СТОЛЕШНИЦЫ

Конструкция жесткой столешницы с непосредственно прикрепленным двигателем, которая при любой величине нагрузки доказала свою эффективность в поддержании постоянной амплитуды вибрации. Они обнаружили, что амплитуды поверхности стола должны быть между 0,3 и 0,4 мм после улучшения нашего фонового исследования. Из-за скромных амплитуд. Мы решили сохранить существующую толщину столешницы 6 мм, чтобы обеспечить необходимую жесткость при минимальных затратах. Деревянный лист также используется для столешницы, он легкий и не подвержен коррозии

IV. Расчеты

A. Для пружин

D = средний диаметр пружин

D = Диаметр проволоки пружин

LO = БЕСПЛАТНАЯ ДЛЯ ДЛЯ ПРИНЦИОВ

V. ПРЕДОСТАВЛЕНИЯ

V. ПРЕДОСТАВЛЯЕТСЯ 9000

9

V. . из цементных каркасов или брусчатки из цементных блоков изготовлены с качеством

1. Стоимость обслуживания машины очень низкая
2. Простота в обращении и эксплуатации
3. Станком могут управлять неквалифицированные люди
4. Требуется меньше места

VI. БУДУЩЕЕ ОБЛАСТЬ ПРИМЕНЕНИЯ

Сначала эта машина работает от электричества, в будущем электрические двигатели будут заменены, и мы будем использовать гидравлические или пневматические двигатели. Стоимость обслуживания минимальна, а скорость массового производства увеличивается. В сельской местности расположено большинство заводов, и электричество является серьезной проблемой.

После завершения вибрационной формы, этот рабочий пресс-формы перемещается для замачивания на солнечных участках, с ним трудно справиться, некоторое время он ломается, это может повлиять на производство. Таким образом, все процессы выполняются, например, сушка, удаление влаги, проверка прочности на одной платформе, что увеличивает массовое производство. Мы устанавливаем различные типы датчиков для изготовления различных типов бетонных блоков. Это помогает только одному работнику контролировать весь процесс.

Заключение

В современном механическом мире вибростол имеет большое значение. Мы пришли к выводу, что за счет вибрации бетонной формы плотность формы улучшилась, и, как следствие, увеличилась прочность формы. Различные типы бетонных блоков и цементных каркасов изготавливаются легко.

Ссылки

[1] Теория вибрационного уплотнения бетонных смесей Международный журнал техники и технологий, 7 (3.2) (2018) l 239-244 l Международный журнал техники и технологий Веб-сайт: www.sciencepubco.com/index. PHP/IJET [2] Г-н Зинат Ниази, Панкадж Кханна Руководство по производству и строительству сборных железобетонных дверей и оконных рам (правительство Индии) Департамент науки и технологий ISBN: 978-81-87395-78-2 (7) Опубликовано: Development Alternatives B-32, Tara Crescent, Institutional Area Qutub. [3] Дж. Маникандан, Дж. Х., Проектирование и изготовление вибростола для разделения орехов с использованием различных методов, Журнал чистой и прикладной математики, (2017) [4] Адитья Павар, Сумит Ваджра, Шубхам Патил, Ашиш Бададе и Камлеш Сасане, Проектирование и изготовление механического вибровозбудителя, Международный журнал машиностроения и технологий (ijmet), (2016) [5] В. Бхандари Дизайн элементов машин Tata McGraw-Hill Education, 2007 г. [6] Книга данных по конструкции машин В. Бхандари McGraw-Hill Education, 20 апреля 2019 г.[7] Сударшан Н.М. и д-р Т. Чандрашекар Рао, Вибрационное воздействие на свежий бетон обычного и ультравысокопрочного бетона, Международный журнал прикладных инженерных исследований ISSN, (2017) [8] Осаму Фуруя, Х. Исследования и разработки в области гашения вибраций, (2008 г.) [9] International Journal of Engineering Technology Science and Research IJETSR www.ijetsr.com ISSN 2394–3386 Том 5, выпуск 3 20 марта [10] Compacting International Journal of Engineering & Technology, 7 (3.
