Борьба за тишину с помощью вибродинамиков.

Главная ≻ Блоги ≻ Антон-Вибро

Опубликовано Антон-Вибро — 13 Ноябрь, 2015 — 17:20

Опрос:

Как долго вы боретесь с соседями за тишину?

месяц

7.8% (5 голосов)

пол года

29.7% (19 голосов)

1 год

14.1% (9 голосов)

2 года

9.4% (6 голосов)

3 года

14.1% (9 голосов)

4-5 лет

9.4% (6 голосов)

6-7лет и более

15.6% (10 голосов)

Решил начать блог, чтобы тут выкладывать свои соображения.

Ситуация стандартная — соседи сверху. Несколько лет назад наши прежние соседи сделали ремонт с переделкой пола, удалив стоявшую изначально конструкцию на лагах с ударо/виброизулирующими ленточными прокладками и настелив просто паркет. Но поскольку они не вели ночного образа жизни и редко «засиживались» до 00:00-1:00 ночи (иногда даже их маленький ребенок бегал до часу ночи), то нас это особо сильно не беспокоило.

Был еще краткий разговор с соседом, когда он мимоходом сказал, что я скорее всего «достаю» и других соседей, и далее выяснилось, что в этом он оказался прав. Думаю, что из-за этого он был в выигрышной позиции и осознавал это, что давало ему основания считать, что я сам вынужден буду прекратить звуковое воздействие и умолкнуть, поэтому ему нужно только перетерпеть некоторое время.

В самом начале я пробовал сделать что-то вроде виброустройства для передачи звуков сквозь потолок из маленького динамика. Но на тот момент я делал его интуитивно сам и моя конструкция быстро выходила из строя, плюс мощность динамика была очень мала, поэтому я решил, что это бесперспективно и бросил эту затею. А примерно месяц назад я снова вернулся к идее сделать вибродинамик, т.к. попались наглядные ролики на ютубе в которых показывалось как это делать.

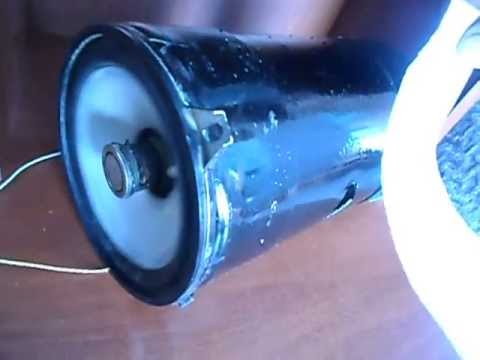

У меня как раз был под рукой гораздо более мощный динамик, стоящий в купленном за 500р на авито дополнительном сабвуфере, который я изначально планировал пустить в дело как есть.

Сделав вибродинамик, я не пожалел, это оказалось отличное устройство. С тех пор я перешел исключительно на вибровоздействие. В данный момент стоят два вибродинамика на потолке в оптимальных местах (подальше от боковых соседей) и с оптимальной громкостью. Динамики сильно прижимаю непосредственно магнитами к потолку, крепя их с помощью двух саморезов, ввинченых в пластиковые дюбели, вбитые в просверленные отверстия в потолке.

Некоторые варианты установки вибродинамика я обозначил на рисунке:
https://cloud.mail.ru/public/DBhh/SKLpr3Zbw
Я использую вариант 2.

Хочу заметить, что звук от вибродинамиков так хорошо распространяется только по одной плите перекрытия, на соседних плитах его интенсивность заметно падает и на другие плиты он попадает в ослабленном виде. Чем больше стыков, тем слабее звук после этих этих стыков.

Теперь у моего соседа сверху нету былого преимущества, т.к. других соседей я уже не беспокою. Так же недавно я решил перейти в основном на воздействие речью вместо музыки или прочих звуков. Речью со специально подобранными словами и смыслом, для воздействия на соседа каждый день и целый день (так называемые аффирмации). Эти голосовые записи делаю сам с использованием синтезаторов речи:

www.ivona.com (неплохой женский и мужской голоса)
www.acapela-group.com (красивый женский голос «Алена»)
translate.google.ru (обычный гугл-переводчик женский голос)

Несколько вариантов речи я выложил в облаке:
https://cloud.mail.ru/public/3Ahc/5m6pcSo8q

Восстановление вибродинамика AIYIMA

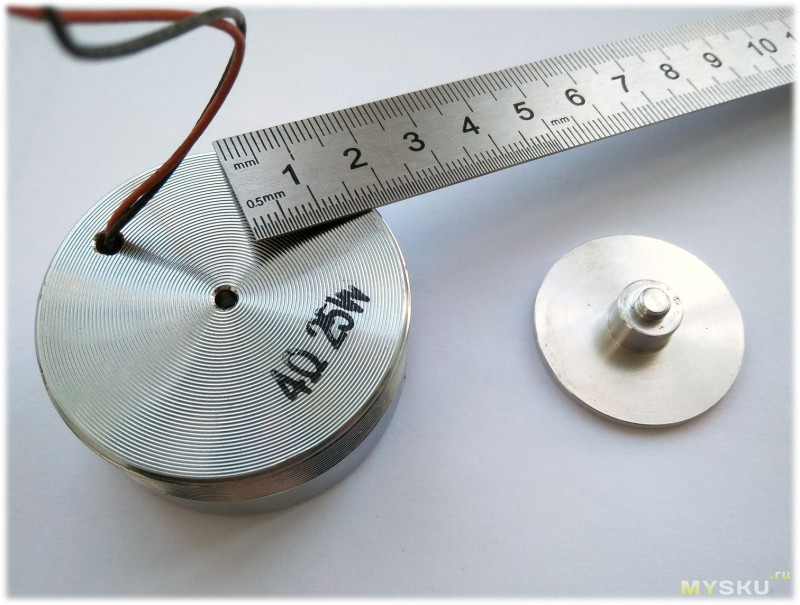

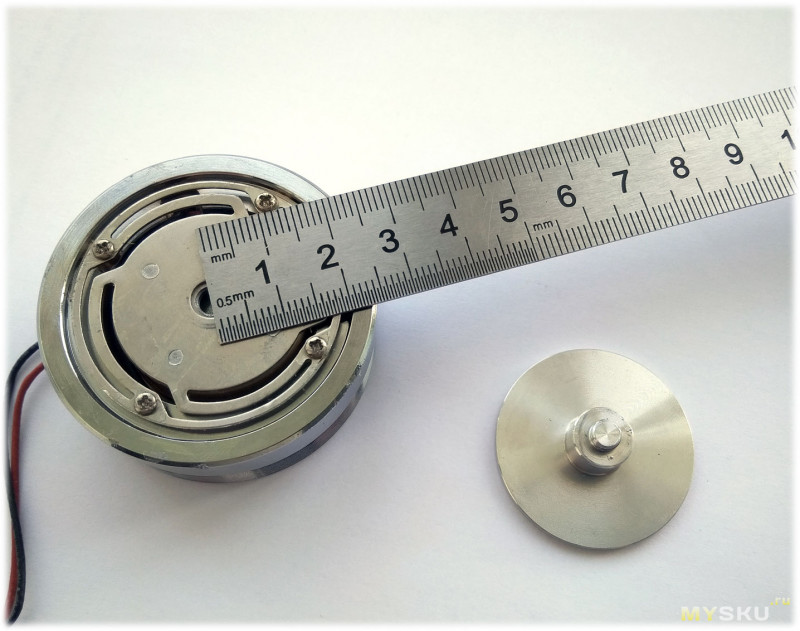

Хочу поделиться с общественностью примером восстановления народного вибродинамика AIYIMA 50 мм, 25 Вт, 4 Ом. На этом сайте были обзоры данного товара, например вот. Ниже описываю вариант восстановления лопнувшей мембраны.

Здесь сделаю первое отступление. Самое распространённое применение данного изделия — напоминать соседям, что тишина и покой дома совершенно необходимы каждому человеку, особенно когда тот пытается спать. Не всем идея применения таких средств кажется хорошей. Некоторые выскажут мысль, что бог терпел и нам велел. Другие возразят, что с этими тварями (соседями) работают только жёсткие меры, типа биты или тяжёлых ботинок. Я не сторонник крайних мер. В борьбе за тишину в качестве дополнительного аргумента это изделие вполне может быть использовано. Далее морально-этические вопросы оставлю за скобками и сосредоточусь на технической стороне дела.

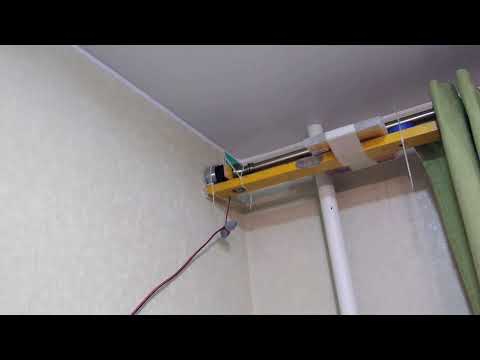

В укромном месте в потолок забил анкер забивной с резьбой М6, к которому болтом и дополнительной гайкой прикрепил алюминиевый толкатель вибродинамика, к которому уже прикручивается сам вибродинамик. Применил народный усилитель VHM-338, который запитывал 19-22 Вольтами. Такая конструкция оказалась вполне эффективной.

Однако, не долго музыка играла. С надёжностью оказалось всё очень плохо. Возможно, он бы и послужил бы дольше, если бы не резонанс при воспроизведении звуков ударов. По сути вибродинамик — это груз на пружине. Пружинный маятник, как в учебнике физики. И пружина оказалась хлипковатой, не выдержав басов. На фотографии видно два лопнувших лепестка. Динамик работал и так, но с меньшим задором. Появились хрипы. С тремя лопнувшими лепестками он стал совсем плохой. Заразившись идеей восстановить вибродинамик начал выдумывать способы. Тут уж соседи побоку, захватила сама идея.

Здесь будет второе отступление. Всё это мероприятие растянулось на несколько месяцев. Изначально никакой статьи писать не предполагал, так что фотографий сохранилось не много. Подробную пошаговую инструкцию расписывать никакого смысла, так как делалось всё из того, что подвернулось под руку. Так что могу что-то упускать и материал представлен “as is”.

Идея была заменить мембрану (может это называется подвес, не знаю, но здесь и далее — мембрана). В прежние габариты её не вписать, так что нужен некий внешний корпус, соединяющий новую мембрану с динамиком. Долго не мог найти ничего подходящего и плюнув на гордость выпилил его из толстой фанеры.

В качестве мембраны использовал лист нержавейки толщиной 0,2 мм, ранее служивший трафаретом для нанесения паяльной пасты на печатные платы. Отсекать лишнее решил методом электрохимического травления. Рисунок распечатал на плёнке для лазерных принтеров. На нержавейку наклеил плёночный фоторезист. Далее экспонирование ультрафиолетом, травление щёлочью. Заизолировал обратную сторону и края скотчем. Плюс блока питания на будущую мембрану, минус на голый провод, всё это в солёную воду. Ток 0,5 А. После доработать напильником. Получилось не с первого раза. Технологию пришлось отрабатывать методом проб и ошибок.

Старые заклепки на динамике высверлил сверлом 3мм. Каркас с обмоткой аккуратно отковырял от мембраны, они были склеены. Старой мембране оторвал лепестки и центральная её часть пригодилась в дальнейшем.

Динамик крепил шурупами. Фото в сборе не сохранилось, но это был фобос и деймос. В принципе всё работало, но мембрана получилась слишком мягкой. Решил увеличить число лепестков до 6, при этом каждый из них становился короче. И того, в первом приближении, жёсткость должна была увеличиться в два с лишним раза.

Картинка для распечатывания размером 1678х1678 пикселей

Для печати эту картинку надо вставить в текстовый редактор и указать её размер 7,1х7,1 см. Получился такой комплект.

Фото в сборе.

Коллега прознав про мои мытарства предложил изготовить внешний корпус на своём 3Д принтере. Нарисовал модель по моим задумками и распечатал, за что ему большое человеческое спасибо. Ещё распечатал колечко для поджимания мембраны.

Между динамиком и внешним корпусом проложил лист резины толщиной 1 мм для лучшего сцепления. Вот тут уже получилась вещь, которую приятно взять в руки. К сожалению, фотографии на столе не осталось, есть фото на потолке.

3Д модели у меня нет. Но, думаю, всякий у кого есть 3Д принтер сам в состоянии нарисовать такое. Внутренний диаметр примерно 52 мм (49,7 мм сам динамик и 2 мм на резину). Внешний диаметр 68 мм. Восемь отверстий под М3 по периметру распределены равномерно по окружности диаметром 60 мм. Высота динамика 21,2 мм, примерно на 1 мм его надо заглубить, чтобы у новой большой мембраны был свободный ход. И того если внешний корпус сделать 22,2 мм, то выровняв динамик и внешний корпус по низу получим необходимый зазор. Кольцо для поджимания мембраны такое-же, только тонкое и без разреза. При сборке может потребоваться регулировка по заглублению динамика и соосности динамика и каркаса катушки.

Однако вспомним, с чего всё начиналось. Конструкция, как мне кажется, получилась гораздо более не убиваемая. Но резонанс никуда не делся и он вреден. Для его подавления нужен некий демпфер, понижающий добротность маятника. Пока между динамиком и потолком просто намотал трикотажную тряпку. С задачей тряпка справляется, но такой вариант ужасный. Есть ещё над чем подумать.

Строите свой собственный динамик — Scientific American

Принесите науку домой

. Звуковая научная деятельность от научных приятелей

• Поделиться на Facebook

• Поделиться в Twitter

• Share на Reddit

• Share на Linkedin.

• Поделиться по электронной почте

• Распечатать

Ключевые концепции
Физика
Звук
Магнетизм
Электричество

Введение
Вы любите слушать музыку? Вы когда-нибудь задумывались, как телевизор, компьютер или телефон превращают музыку в звук, который могут слышать ваши уши? В этом проекте вы соберете динамик из бытовых материалов и узнаете, как динамики преобразуют электрические сигналы в звук.

Фон
Звуки, такие как песни или звуковая дорожка фильма, можно сохранить в виде электронного файла. Данные в файле показывают, как громкость и высота звука меняются со временем. Эта информация может быть отправлена ​​в электронном виде по проводу (или, в случае сигнала Wi-Fi, по воздуху с использованием радиоволн). Этот процесс перемещает информацию из одного места в другое в цифровой форме, но не производит звука.

Чтобы извлекать звук из электрического сигнала, нам нужна еще одна часть головоломки: электромагнетизм . Когда электрический ток течет по проводу, он создает магнитное поле вокруг провода. Магнитное поле вокруг одного прямого куска проволоки довольно слабое. Однако скручивание пучка проволоки в тугую катушку может значительно усилить магнитное поле. Поэтому, когда мы посылаем изменяющийся электрический сигнал из аудиофайла через проволочную катушку, мы получаем изменяющееся магнитное поле, соответствующее исходному звуку.

Это изменяющееся магнитное поле может толкать и притягивать магнитное поле соседнего магнита (называемого постоянным магнитом). Когда магниты толкают и притягивают друг друга, они могут создавать движение. Вы замечали это, если когда-либо сталкивали два магнита вместе или использовали один магнит, чтобы оттолкнуть другой магнит. Когда один из магнитов (либо электромагнит, либо постоянный магнит) прикреплен к тонкой мембране, быстро меняющееся магнитное поле заставляет мембрану вибрировать. Вибрирующая мембрана сталкивается с близлежащими молекулами воздуха, заставляя их также вибрировать. Эта вибрация распространяется по воздуху в виде звуковой волны. В конце концов он достигает ваших ушей, и вы слышите звук.

Обычно колонки закрыты чехлом или встроены в электронное устройство, поэтому вы не можете заглянуть внутрь них. В этом проекте вы создадите свои собственные динамики с нуля, чтобы увидеть, как они работают!

Материалы

• Электронное устройство (телефон, планшет, компьютер и т. д.) с разъемом для наушников и возможностью воспроизведения музыки
• 3,5-миллиметровый стереокабель (типичный штекер для наушников), который можно обрезать и модифицировать
• Неодимовый магнит (также называемый «редкоземельным магнитом») диаметром приблизительно 0,5 дюйма и длиной 0,5 дюйма; это можно купить в хозяйственном магазине или в Интернете. (Они могут быть опасны при случайном проглатывании, поэтому держите их подальше от маленьких детей.)
• Не менее 6 футов магнитной проволоки 30-го калибра (также называемой эмалированной проволокой), которую также можно приобрести в хозяйственном магазине или в Интернете. Убедитесь, что провод изолирован, а не покрыт медью
.
• Хотя бы один бумажный или пластиковый стаканчик
• Прозрачная лента
• Ножницы
• Мелкозернистая наждачная бумага
• Помощник для взрослых
• Инструмент для зачистки проводов (дополнительно)

Подготовка

• Осторожно разрежьте 3,5-мм аудиокабель (наушников) пополам. Попросите взрослого помочь вам снять около двух дюймов внешней изоляции с обрезанного конца. Это можно сделать с помощью инструмента для зачистки проводов или соскрести изоляцию ножницами.
• Внутри кабеля должно быть три меньших провода. Обычно это один оголенный медный провод (это «земляной» провод) и два других изолированных провода: один красный и один белый (это левый и правый аудиосигналы для стереосистемы).
• Снимите изоляцию примерно на два дюйма с одного из аудиопроводов (неважно, с какого).

Порядок действий

• Сделайте катушку из проволоки, обернув магнитную проволоку вокруг пальца около 50 раз (убедитесь, что не наматываете ее так туго, что вы перекроете циркуляцию!). Оставьте не менее 6 дюймов проволоки на обоих концах катушки.
• Прикрепите катушку плоской лентой к внешнему дну чашки. Убедитесь, что катушка не распутывается.
• Используйте мелкозернистую наждачную бумагу, чтобы снять изоляцию примерно на 2 дюйма с каждого конца провода.
• Туго скрутите каждый конец провода катушки с одним из зачищенных проводов 3,5-мм аудиокабеля. Провода должны иметь хороший электрический контакт друг с другом, чтобы они не могли быть ослаблены.
• Оберните каждое витое соединение лентой. Полностью закройте весь оголенный провод, где вы сняли изоляцию. Это поможет предотвратить короткие замыкания.
• Подключите другой конец 3,5-мм кабеля к разъему для наушников вашего электронного устройства. Начните играть песню.
• Поднесите чашку к уху одной рукой.
• Держите неодимовый магнит непосредственно под катушкой на внешнем дне чашки так, чтобы он почти касался друг друга. Ты слышишь, как играет песня?
• Попробуйте медленно переместить магнит ближе или дальше от катушки. Как меняется громкость музыки?
• Устранение неполадок: Если вы ничего не слышите, дважды проверьте, чтобы провода были плотно скручены и не болтались. Убедитесь, что громкость на вашем электронном устройстве выставлена ​​на полную мощность.
• Дополнительно: Попробуйте использовать больший магнит (или несколько магнитов, сложенных встык) или оберните новую катушку большим количеством витков провода. Можешь сделать динамик погромче?
• Дополнительно: Зачистите оба аудиокабеля 3,5-мм кабеля. Соберите и подключите второй динамик (подсоедините один конец провода катушки к заземляющему кабелю, а другой конец — к новому аудиокабелю, чтобы оба динамика были подключены к заземляющему проводу). Можете ли вы сделать «наушники», чтобы вы могли носить оба динамика в ушах?

Наблюдения и результаты
Когда вы поднесли динамик к уху и поднесли магнит к катушке, вы должны были услышать очень слабую музыку. Если отодвинуть магнит, музыка исчезнет. Это происходит потому, что магнитные силы очень сильны вблизи магнита, но быстро ослабевают по мере удаления от магнита.

В отличие от обычного динамика, ваш динамик, вероятно, был недостаточно громким, чтобы вы могли слышать его через всю комнату. Обычные колонки обычно имеют отдельный источник питания (они подключаются к розетке или USB-порту или имеют внутреннюю батарею) и усилитель, который делает звук намного громче. Ваш динамик больше похож на проводные наушники, которые не имеют внешнего источника питания. Вы можете слышать наушники, когда вставите их прямо в ухо, но не через всю комнату.

Еще для изучения
Что такое магнит? от Physics4Kids
Make Sprinkles Dance, от Scientific American
Насколько громкими могут быть бумажные динамики? от Science Buddies
Создание звуковых волн, от Scientific American
Разговор по струнному телефону, от Scientific American
STEM-занятия для детей, от Science Buddies

Это занятие подготовлено для вас в сотрудничестве с Science Buddies

ОБ АВТОРАХ

Бен Финио — старший научный сотрудник организации Science Buddies и лектор Школы механики и аэрокосмической техники им. Сибли Корнелльского университета. Подпишитесь на него в Твиттере @BenFinio.

Читать дальше

Информационный бюллетень

Будьте умнее. Подпишитесь на нашу новостную е-мэйл рассылку.

Регистрация

Поддержка научной журналистики

Откройте для себя науку, которая изменит мир. Изучите наш цифровой архив с 1845 года, включая статьи более 150 лауреатов Нобелевской премии.

Подпишитесь прямо сейчас!

Делаем звук видимым — Изобретатели завтрашнего дня

Вы и ваши дети можете использовать простые материалы, чтобы сделать тарелку Хладни своими руками — где вы насыпаете соль (или песок) на натянутую мембрану, затем включаете музыку и смотрите, как соль движется, заставляя вибрация звуковых волн видна всем. Это просто, дешево, весело и познавательно!

Как это сделать

Я обнаружил это в основном случайно. Я начал с того, что следовал указаниям в Classroom для «Visible Sound» 9.0003

«С помощью консервного ножа снимите верхнюю и нижнюю часть банки. Отрежьте ножницами нижнюю часть шарика. Широко откройте дно воздушного шара и наденьте его на один конец банки. Возьмите маленькое зеркало и прикрепите его к воздушному шару… Попросите [одного] ученика поднести открытый конец жестяной банки к его рту. Теперь поместите фонарик так, чтобы свет отражался от зеркала. Попросите студента высказаться. Ваши ученики смогут увидеть, как воздушный шар двигает зеркало, которое перемещает свет. Они видят эффект звуковых волн».

Я пытался следовать этому руководству, но у меня не было достаточно маленького зеркала, и эффект меня не впечатлил.

Затем я вспомнила пару дней назад, когда мы с мужем смотрели фильм «Излом времени». В начале фильма папа Мэг показывает ей тарелку с песком или солью, которая вибрирует в ответ на звуковые волны. Ага!!

Я схватил Bluetooth-динамик и надел на него банку. Я посыпал солью, включил музыку на телефоне, чтобы играть через динамик. Бум! Успех!

Сделал еще четыре приспособления:

Закрытая банка и баллон . Я открыл только один конец этой банки. Накрыл его половинкой воздушного шара и приклеил скотчем. Я устанавливаю закрытый конец банки поверх динамика. Преимущество: такой способ приглушает звук динамика, что хорошо в классе, где и без того очень шумно, сохраняя при этом полное визуальное воздействие вибрации. Недостаток: вы можете видеть, что кончик воздушного шара образует своего рода «сосок», поэтому поверхность не является абсолютно плоской, поэтому соляные узоры также не могут образовываться. Я знаю, что можно купить латексные листы (например, коффердам размером 6×6 или эластичные ленты) — может быть, это лучше.

Банка для горячего шоколада и обертка из сарана. Я разрезал дно банки. Преимущество: поверхность для соли больше, чем у маленькой банки. Вам не нужно приклеивать липкую пленку — она просто держится на месте. Недостаток: на саранской обертке есть небольшая морщинка.

Стаканчик для газировки и пластиковая упаковка . Я отрезал дно от чашки на 32 унции. Пластик на этом — это какой-то пластик, которым был обернут какой-то пакет, который мы получили. Это было немного прочнее, чем обертка из сарана.

Горшок . Это самая большая кастрюля, которая у меня есть, поэтому самая большая поверхность, которую я тестировал. У меня не было достаточно больших резинок, чтобы надеть саранский бинт, и он не «цеплялся» за металл. Итак, я использовал два длинных узких воздушных шара, чтобы привязать его. Я просто установил динамик на дно кастрюли, и все заработало.

Тестирование устройств

Выбор музыки : Мы попробовали множество разных музыкальных жанров. Вы получаете наибольшую реакцию с: более высокими тонами (нам понравилось All I Do Is Dream of You из Singing in the Rain… но будьте осторожны, держите низкий уровень громкости для драматического начала пьесы, или она сразу же отскочит от всей соли стол!), пьесы с большим количеством органных вибраций (вспомните токкату и фугу ре минор или «Призрак оперы»), пьесы с большим количеством перкуссии («Злой танец» Билли Эллиота и «Лого паштет» из «Моаны»). Моим фаворитом был Махна Махна из «Маппетов», а «Полет шмеля» довольно восхитительный, так как дико летающая вокруг соль действительно немного похожа на рой насекомых!

Одиночная частота:  Если бы у вас было идеально спроектированное устройство с идеально плоской мембраной сверху, вы бы получили действительно крутой эффект. Разные музыкальные частоты создают разные узоры в звуке. Каждый шаг связан с характерной формой. (Посмотрите слайд-шоу этого эффекта: https://skullsinthestars.com/2013/05/02/physics-demonstrations-chladni-patterns/#jp-carousel-7352 или видео здесь: www.youtube.com/watch ?v=YedgubRZva8) или этот (перед просмотром убедитесь, что громкость не высокая!)

Я тестировал свои устройства на разных частотах. (Чтобы найти записи, просто зайдите на YouTube и выполните поиск по запросу «частотные тестовые динамики», чтобы получить записи широкого диапазона частот, или просто найдите одну конкретную частоту, например, 20 кГц (высокие частоты), 250 Гц (средние частоты). или 20 Гц (саб-бас). Введите в поиске «250 Гц тестовый тон», чтобы найти видеоролики, в которых одна или две ноты воспроизводятся за раз. Или вы можете использовать приложение для настройки на своем телефоне.

Так как ни одна из моих перепонок не была идеально гладкой и плоской, я не получил по-настоящему детализированных рисунков. Но я определенно получил разные узоры для разных тонов. Но моя собака ненавидела этот эксперимент, и мои соседи по дому кричали вниз по лестнице: «Что бы вы ни делали». делаете, не могли бы вы просто вырезать это??»

Несколько дней спустя мы прикончили контейнер с горячим шоколадом Swiss Miss Hot. Я снял пластиковую крышку, перевернул ее, надел на динамик и посыпал солью плоское металлическое дно. Результаты лучше, чем на пластиковых поверхностях!

Громкость : Чем громче музыка, тем больше движения вы получите. Иногда вам нужно контролировать это… если музыка слишком громкая, вся соль сразу же отскакивает, и это не так интересно… поэтому планируйте регулировать громкость вверх и вниз для достижения наилучшего эффекта.

В этой статье Science Buddies рекомендуется пошаговый процесс тестирования, который тоже был бы интересным. Они построили свое устройство, положив вощеную или пергаментную бумагу на стеклянную чашу.

Использование этого в классе

Мы использовали это для нашей темы «Пять чувств», когда мы изучали слух. В конце нашего группового занятия я сказал детям, что звук распространяется волнами. Я спросил их, видели ли они когда-нибудь звук. Они все сказали нет. Я сказал, что звуковые волны могут заставлять вещи вибрировать — я спросил, чувствовали ли они когда-нибудь вибрацию звука. У некоторых было. Моя со-учительница Сим показала им свою арфу — она сыграла ноту, и мы все видели, как струна вибрировала, пока звучала нота, но если мы останавливали вибрацию, мы останавливали звук. Затем я вытащил банку из-под какао и динамик и показал им, как это работает. Все они были совершенно очарованы. После нескольких минут просмотра мы сказали им, что любой желающий может оставить групповое время и вернуться к исследованию станции и художественным проектам, но многие остались наблюдать за солью. В течение следующих 30 минут у меня были дети, которые то входили, то выходили, наблюдая за соляным танцем.

Примечание: вам нужно положить устройство на поднос, чтобы в нем не было соляного месива, потому что со временем вся соль отскакивает, и вам приходится посыпать все больше и больше соли.

Узнайте больше о науке и истории

После занятий я понял, что не знаю, как назвать это устройство или научное устройство, которое я видел в «Изломе времени», поэтому я отправился на поиски.

История

Да Винчи заметил, что если по столу ударить и вибрировать, пыль на нем осядет в виде типичных узоров, а Галилей заметил, что латунные опилки оседают в узоры, когда пластину царапают долотом. (Источник) В 1680 году Роберт Гук посыпал стеклянную тарелку мукой, а затем провел по ней смычком скрипки, чтобы создать вибрацию. Он увидел появление типичных узловых узоров. В 1780-х годах Эрнст Хладни использовал металлические пластины и песок. (Изображение из Википедии.) Чтобы узнать больше об истории и науке визуализации звуковых волн, прочитайте эту статью о Cymascopes.

Это вибрирующее устройство похоже на то, как наши уши слышат звук: наша барабанная перепонка представляет собой тонкую мембрану. Когда звуковые волны ударяются о барабанную перепонку, они заставляют ее вибрировать, как звук вибрирует воздушный шар или пластик на этих устройствах. Эти вибрации передаются в улитку, наполненную жидкостью полость в нашем ухе. Затем вибрации интерпретируются мозгом. (Источник)

Другие идеи

Еще один способ, которым дети могут ощутить звуковые вибрации: пусть они подержат в руках воздушный шар рядом с музыкальным динамиком. (Подробности.)

Вы можете сделать гораздо более сложное устройство, используя этот Instructable или этот учебник Make.

Вот план урока по тарелкам Хладни для детей постарше – может, в средней школе? http://sciencenetlinks.com/lessons/making-sound-waves-visible-exploring-chladni-plates/

Вот видео пластины Хладни, реагирующей на звуки песни: https://munrovian.wordpress.com/2010/ 16.03/любопытство-хладни-тарелки/.

Вот как сделать тоноскоп для пения: https://www.youtube.com/watch?v=jhL933QoK_Y и видео, где кто-то поет Моцарта в тоноскоп: https://www.youtube.com/watch?v=KU84ckD1AcA.

Современное устройство Cymascope показывает гораздо более сложные узоры:



Занимательное примечание: после того, как я прошел через процесс сборки этого устройства, тестирования с детьми, а ЗАТЕМ исследования, я наткнулся на этот пост от Frugal Fun for Boys.
