Как сделать вибродинамик своими руками: Сделайте виброколонку своими руками!

Борьба за тишину с помощью вибродинамиков.

Опубликовано Антон-Вибро — 13 Ноябрь, 2015 — 17:20

Опрос:

Как долго вы боретесь с соседями за тишину?

месяц

7.8% (5 голосов)

пол года

29.7% (19 голосов)

1 год

14.1% (9 голосов)

2 года

9.4% (6 голосов)

3 года

14.1% (9 голосов)

4-5 лет

9.4% (6 голосов)

6-7лет и более

15.6% (10 голосов)

Решил начать блог, чтобы тут выкладывать свои соображения.

Ситуация стандартная — соседи сверху. Несколько лет назад наши прежние соседи сделали ремонт с переделкой пола, удалив стоявшую изначально конструкцию на лагах с ударо/виброизулирующими ленточными прокладками и настелив просто паркет. Но поскольку они не вели ночного образа жизни и редко «засиживались» до 00:00-1:00 ночи (иногда даже их маленький ребенок бегал до часу ночи), то нас это особо сильно не беспокоило.
Но год назад заехал новый собственник, который ведет ночной образ жизни, примерно раз в неделю собирает компанию друзей и балаганит с ними до 2-3-4 ночи.

Был еще краткий разговор с соседом, когда он мимоходом сказал, что я скорее всего «достаю» и других соседей, и далее выяснилось, что в этом он оказался прав. Думаю, что из-за этого он был в выигрышной позиции и осознавал это, что давало ему основания считать, что я сам вынужден буду прекратить звуковое воздействие и умолкнуть, поэтому ему нужно только перетерпеть некоторое время.

В самом начале я пробовал сделать что-то вроде виброустройства для передачи звуков сквозь потолок из маленького динамика. Но на тот момент я делал его интуитивно сам и моя конструкция быстро выходила из строя, плюс мощность динамика была очень мала, поэтому я решил, что это бесперспективно и бросил эту затею. А примерно месяц назад я снова вернулся к идее сделать вибродинамик, т.к. попались наглядные ролики на ютубе в которых показывалось как это делать.

У меня как раз был под рукой гораздо более мощный динамик, стоящий в купленном за 500р на авито дополнительном сабвуфере, который я изначально планировал пустить в дело как есть. Вибро динамик я сделал не совсем так, как в ролике. Я не делал выступающую центральную ножку, а вместо нее сделал просто более массивный сердечник. Вес сердечника около 300-400гр. Делал сердечник путем заливки эпокчидки в воронку диффузора с наполнением разными металлическими ненужными деталями, болтами и т.

Сделав вибродинамик, я не пожалел, это оказалось отличное устройство. С тех пор я перешел исключительно на вибровоздействие. В данный момент стоят два вибродинамика на потолке в оптимальных местах (подальше от боковых соседей) и с оптимальной громкостью. Динамики сильно прижимаю непосредственно магнитами к потолку, крепя их с помощью двух саморезов, ввинченых в пластиковые дюбели, вбитые в просверленные отверстия в потолке.

Некоторые варианты установки вибродинамика я обозначил на рисунке:
https://cloud.mail.ru/public/DBhh/SKLpr3Zbw
Я использую вариант 2.

Хочу заметить, что звук от вибродинамиков так хорошо распространяется только по одной плите перекрытия, на соседних плитах его интенсивность заметно падает и на другие плиты он попадает в ослабленном виде. Чем больше стыков, тем слабее звук после этих этих стыков.

Теперь у моего соседа сверху нету былого преимущества, т.к. других соседей я уже не беспокою. Так же недавно я решил перейти в основном на воздействие речью вместо музыки или прочих звуков.

www.ivona.com (неплохой женский и мужской голоса)
www.acapela-group.com (красивый женский голос «Алена»)
translate.google.ru (обычный гугл-переводчик женский голос)

Несколько вариантов речи я выложил в облаке:
https://cloud.mail.ru/public/3Ahc/5m6pcSo8q

Восстановление вибродинамика AIYIMA

Здравствуйте!

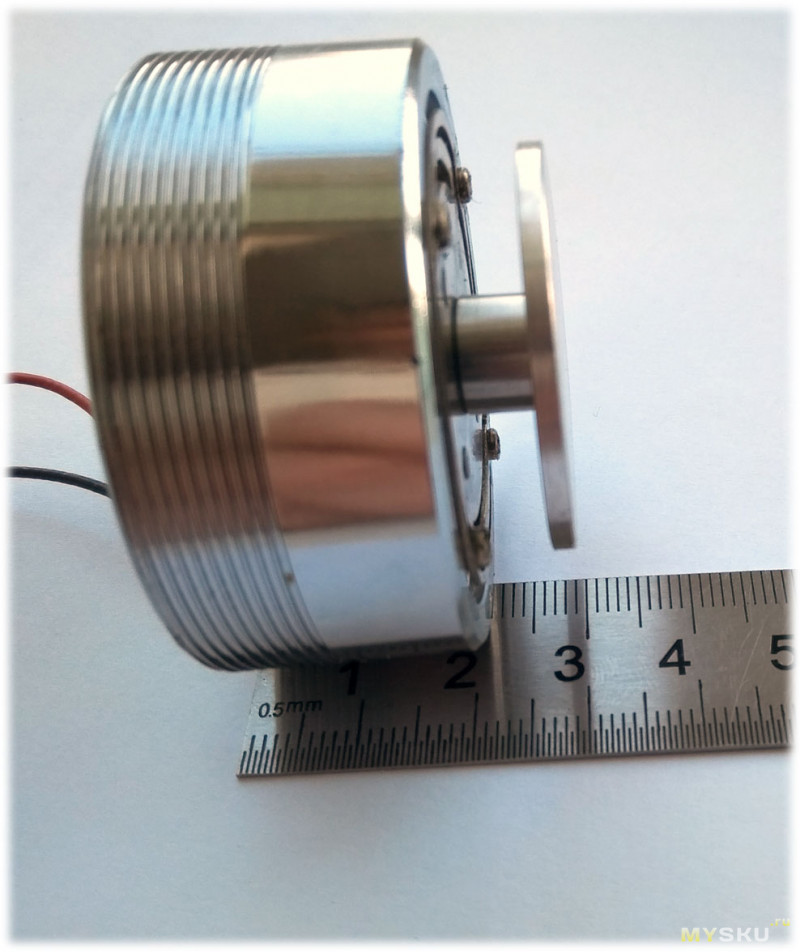

Хочу поделиться с общественностью примером восстановления народного вибродинамика AIYIMA 50 мм, 25 Вт, 4 Ом. На этом сайте были обзоры данного товара, например вот. Ниже описываю вариант восстановления лопнувшей мембраны.

В укромном месте в потолок забил анкер забивной с резьбой М6, к которому болтом и дополнительной гайкой прикрепил алюминиевый толкатель вибродинамика, к которому уже прикручивается сам вибродинамик. Применил народный усилитель VHM-338, который запитывал 19-22 Вольтами. Такая конструкция оказалась вполне эффективной.

Однако, не долго музыка играла. С надёжностью оказалось всё очень плохо. Возможно, он бы и послужил бы дольше, если бы не резонанс при воспроизведении звуков ударов. По сути вибродинамик — это груз на пружине. Пружинный маятник, как в учебнике физики.

Здесь будет второе отступление. Всё это мероприятие растянулось на несколько месяцев. Изначально никакой статьи писать не предполагал, так что фотографий сохранилось не много. Подробную пошаговую инструкцию расписывать никакого смысла, так как делалось всё из того, что подвернулось под руку. Так что могу что-то упускать и материал представлен “as is”.

Идея была заменить мембрану (может это называется подвес, не знаю, но здесь и далее — мембрана). В прежние габариты её не вписать, так что нужен некий внешний корпус, соединяющий новую мембрану с динамиком. Долго не мог найти ничего подходящего и плюнув на гордость выпилил его из толстой фанеры.

В качестве мембраны использовал лист нержавейки толщиной 0,2 мм, ранее служивший трафаретом для нанесения паяльной пасты на печатные платы. Отсекать лишнее решил методом электрохимического травления. Рисунок распечатал на плёнке для лазерных принтеров. На нержавейку наклеил плёночный фоторезист. Далее экспонирование ультрафиолетом, травление щёлочью. Заизолировал обратную сторону и края скотчем. Плюс блока питания на будущую мембрану, минус на голый провод, всё это в солёную воду. Ток 0,5 А. После доработать напильником. Получилось не с первого раза. Технологию пришлось отрабатывать методом проб и ошибок.

Старые заклепки на динамике высверлил сверлом 3мм. Каркас с обмоткой аккуратно отковырял от мембраны, они были склеены. Старой мембране оторвал лепестки и центральная её часть пригодилась в дальнейшем. Необходимо было на мембране закрепить некий крепёж, для этого выточил две шайбы из алюминиевого уголка толщиной 3 мм с местом под гайку М6. И того получился следующий бутерброд: каркас с обмоткой, мембрана, две алюминиевые шайбы с вложенной гайкой, центральная часть старой мембраны. Всё вместе склепал заклёпками вытяжными алюминиевыми 3,2х12 мм (реальный диаметр 3,1 мм, в отверстие от сверла 3 мм вошли).

Динамик крепил шурупами. Фото в сборе не сохранилось, но это был фобос и деймос. В принципе всё работало, но мембрана получилась слишком мягкой. Решил увеличить число лепестков до 6, при этом каждый из них становился короче. И того, в первом приближении, жёсткость должна была увеличиться в два с лишним раза.

Картинка для распечатывания размером 1678х1678 пикселей

Для печати эту картинку надо вставить в текстовый редактор и указать её размер 7,1х7,1 см. Получился такой комплект.

Фото в сборе.

Коллега прознав про мои мытарства предложил изготовить внешний корпус на своём 3Д принтере. Нарисовал модель по моим задумками и распечатал, за что ему большое человеческое спасибо. Ещё распечатал колечко для поджимания мембраны.

Между динамиком и внешним корпусом проложил лист резины толщиной 1 мм для лучшего сцепления. Вот тут уже получилась вещь, которую приятно взять в руки. К сожалению, фотографии на столе не осталось, есть фото на потолке.

3Д модели у меня нет. Но, думаю, всякий у кого есть 3Д принтер сам в состоянии нарисовать такое. Внутренний диаметр примерно 52 мм (49,7 мм сам динамик и 2 мм на резину). Внешний диаметр 68 мм. Восемь отверстий под М3 по периметру распределены равномерно по окружности диаметром 60 мм. Высота динамика 21,2 мм, примерно на 1 мм его надо заглубить, чтобы у новой большой мембраны был свободный ход. И того если внешний корпус сделать 22,2 мм, то выровняв динамик и внешний корпус по низу получим необходимый зазор. Кольцо для поджимания мембраны такое-же, только тонкое и без разреза. При сборке может потребоваться регулировка по заглублению динамика и соосности динамика и каркаса катушки.

Однако вспомним, с чего всё начиналось. Конструкция, как мне кажется, получилась гораздо более не убиваемая. Но резонанс никуда не делся и он вреден. Для его подавления нужен некий демпфер, понижающий добротность маятника. Пока между динамиком и потолком просто намотал трикотажную тряпку. С задачей тряпка справляется, но такой вариант ужасный. Есть ещё над чем подумать.

Превратите любой предмет в беспроводную колонку с помощью этого элегантного аудиоустройства с костной проводимостью!

Вы когда-нибудь пытались окликнуть кого-то, стоящего далеко, только для того, чтобы инстинктивно схватиться за руку? ваши руки, чтобы сделать ваш голос громче? Что вы делаете, так это создаете камеру для направления/усиления вашего голоса. Музыкальные инструменты, такие как гитары, и большинство динамиков тоже делают это, имея вибрирующий элемент, такой как струны или диафрагма, и акустическую камеру, которая усиливает звук, создаваемый этим вибрирующим элементом… Однако Blade — это не большинство динамиков. В нем отсутствует полая акустическая камера, которую можно найти в большинстве колонок, но это не какая-то оплошность или дефект, а конструктивная особенность. Blade — это то, что вы бы назвали вибрационным динамиком, т. е. он превращает все, на чем он держится, в динамик. Поместите лезвие на полую коробку, деревянный стол, чемодан, пустую вазу или маминую посуду, и лезвие превратит его в динамик! Передавая вибрации любому объекту, с которым он соприкасается, Клинок использует физические свойства этого объекта и его пустоту для передачи и усиления звука. Теоретически, вы могли бы даже приложить лезвие к своему горлу и открыть рот, и через него, по сути, играла бы музыка!

Отказавшись от акустической камеры, Клинок стал чрезвычайно тонким. Практически размером с кредитную карту, Blade может поместиться прямо в ваш карман, в то время как мощность динамика примерно в 20 раз больше его размера. Отсутствие акустической камеры также означает, что Blade может быть «большим» или «маленьким» по вашему желанию. Поместите его в небольшую коробку, и вы получите звук, который вы ожидаете от крошечного Bluetooth-динамика… поместите его на массивную коробку, и звук станет намного слышнее. Лезвие работает по-разному с разными материалами. Такие материалы, как дерево, создают более деревянный, теплый и землистый звук, а керамика и стекло дают более сбалансированный звук. Металлы, с другой стороны, предлагают более тяжелый высокочастотный звук.

Хотя вибрационные динамики не являются новой концепцией, они по-прежнему представляют собой интересную область с огромным потенциалом. Наушники с костной проводимостью работают по тому же принципу, передавая вибрацию через кости вокруг уха, а не через барабанную перепонку. Blade использует ту же технологию, предоставляя вам изящный, портативный и бесконечно настраиваемый динамик. Вы можете буквально поставить Blade на свой стол, на зеркало в ванной, на корпус гитары или даже на пустую коробку из-под пиццы, превратив предметы вокруг вас в настоящие динамики, большие и маленькие. Помимо технологии вибрации, Blade работает так же, как и любая другая беспроводная колонка, и поставляется с Bluetooth 5.0, встроенным всенаправленным микрофоном для ответа на звонки, 4-часовым аккумулятором и даже встроенным FM-радио для дополнительного удовольствия! Вставьте два Blade, и они мгновенно автоматически соединятся, превратившись в стереодинамики с левым и правым каналами! Небольшой форм-фактор и карманный размер означают, что вы можете носить Blade с собой, куда бы вы ни отправились. Большая часть удовольствия от Blade заключается в экспериментировании с различными материалами, чтобы увидеть, что лучше всего подходит для вашей музыки, но в основе Blade лежит свобода и сила превращать все вокруг вас в громкоговоритель, и все это с устройством, которое всего лишь стоит 30 долларов!

Дизайнер: Саммер Ли

Нажмите здесь, чтобы купить сейчас: 29 50 $ (скидка 40%). Спешите, осталось всего 106/200!

BLADE — самый тонкий портативный динамик с костной проводимостью

Используя технологию костной проводимости и акустическую технологию с подвижной катушкой, динамик BLADE превращает звук в механическую вибрацию различных частот, используя эффекты различных материалов, на которые он наносится. ставится и используется.

Вибрация производит действительно оригинальную, изменчивую и настраиваемую коллекцию звуков посредством собственной вибрации. У всего есть свой звук.

Особенности и преимущества

Портативный и легкий – В самом тонком месте всего 3 мм и общий вес 40 грамм.

Объемный звук — используйте два соединенных между собой динамика Blade, и вы сможете насладиться объемным звуком 2.0, поскольку это устройство с поддержкой Bluetooth также поддерживает TWS.

Наслаждайтесь мелодиями радио повсюду —  Помимо того, что это динамик для воспроизведения музыки, вы также можете использовать его для прослушивания любимого канала. Беспроводная FM-радиосистема Blade гарантирует, что вы сможете наслаждаться любимыми каналами где угодно.

Нажмите здесь, чтобы купить сейчас: 29 долларов 50 долларов (скидка 40%). Спешите, осталось всего 106/200!

Создайте свой собственный динамик — Scientific American

Принесите науку домой

Надежное научное задание от Science Buddies

• Поделиться на Facebook

• Поделиться в Твиттере

• Поделиться на Reddit

• Share на LinkedIn

• по электронной почте. немного физики! Авторы и права: Джордж Рецек

  Ключевые понятия
  Физика
  Звук
  Магнетизм
  Электричество

  Введение
  Вы любите слушать музыку? Вы когда-нибудь задумывались, как телевизор, компьютер или телефон превращают музыку в звук, который могут слышать ваши уши? В этом проекте вы соберете динамик из бытовых материалов и узнаете, как динамики преобразуют электрические сигналы в звук.

  Фон
  Звуки, такие как песни или звуковая дорожка фильма, можно сохранить в виде электронного файла. Данные в файле показывают, как громкость и высота звука меняются со временем. Эта информация может быть отправлена ​​в электронном виде по проводу (или, в случае сигнала Wi-Fi, по воздуху с использованием радиоволн). Этот процесс перемещает информацию из одного места в другое в цифровой форме, но не производит звука.

  Чтобы произвести звук из электрического сигнала, нам нужна еще одна часть головоломки: электромагнетизм . Когда электрический ток течет по проводу, он создает магнитное поле вокруг провода. Магнитное поле вокруг одного прямого куска проволоки довольно слабое. Однако скручивание пучка проволоки в тугую катушку может значительно усилить магнитное поле. Поэтому, когда мы посылаем изменяющийся электрический сигнал из аудиофайла через проволочную катушку, мы получаем изменяющееся магнитное поле, соответствующее исходному звуку.

  Это изменяющееся магнитное поле может толкать и притягивать магнитное поле соседнего магнита (называемого постоянным магнитом). Когда магниты толкают и притягивают друг друга, они могут создавать движение. Вы замечали это, если когда-либо сталкивали два магнита вместе или использовали один магнит, чтобы оттолкнуть другой магнит. Когда один из магнитов (либо электромагнит, либо постоянный магнит) прикреплен к тонкой мембране, быстро меняющееся магнитное поле заставляет мембрану вибрировать. Вибрирующая мембрана сталкивается с близлежащими молекулами воздуха, заставляя их также вибрировать. Эта вибрация распространяется по воздуху в виде звуковой волны. В конце концов он достигает ваших ушей, и вы слышите звук.

  Обычно колонки закрыты чехлом или встроены в электронное устройство, поэтому вы не можете заглянуть внутрь них. В этом проекте вы создадите свои собственные динамики с нуля, чтобы увидеть, как они работают!

  Материалы

  • Электронное устройство (телефон, планшет, компьютер и т. д.) с разъемом для наушников и возможностью воспроизведения музыки
  • 3,5-миллиметровый стереокабель (типичный штекер для наушников), который можно обрезать и модифицировать
  • Неодимовый магнит (также называемый «редкоземельным магнитом») диаметром приблизительно 0,5 дюйма и длиной 0,5 дюйма; это можно купить в хозяйственном магазине или в Интернете. (Они могут быть опасны при случайном проглатывании, поэтому держите их подальше от маленьких детей.)
  • Не менее 6 футов магнитной проволоки 30-го калибра (также называемой эмалированной проволокой), которую также можно приобрести в хозяйственном магазине или в Интернете. Убедитесь, что провод изолирован, а не покрыт медью
  .
  • Хотя бы один бумажный или пластиковый стаканчик
  • Прозрачная лента
  • Ножницы
  • Мелкозернистая наждачная бумага
  • Помощник для взрослых
  • Инструмент для зачистки проводов (дополнительно)


  Подготовка

  • Аккуратно разрежьте 3,5-мм аудиокабель (наушники) пополам. Попросите взрослого помочь вам снять около двух дюймов внешней изоляции с обрезанного конца. Это можно сделать с помощью инструмента для зачистки проводов или соскрести изоляцию ножницами.
  • Внутри кабеля должно быть три меньших провода. Обычно это один оголенный медный провод (это «земляной» провод) и два других изолированных провода: один красный и один белый (это левый и правый аудиосигналы для стереосистемы).
  • Снимите изоляцию примерно на два дюйма с одного из аудиопроводов (неважно, с какого).


  Порядок действий

  • Сделайте катушку из проволоки, обернув магнитную проволоку вокруг пальца около 50 раз (убедитесь, что не наматываете ее так туго, что вы перекроете циркуляцию!). Оставьте не менее 6 дюймов проволоки на обоих концах катушки.
  • Прикрепите катушку плоской лентой к внешнему дну чашки. Убедитесь, что катушка не распутывается.
  • Используйте мелкозернистую наждачную бумагу, чтобы снять изоляцию примерно на 2 дюйма с каждого конца провода.
  • Плотно скрутите каждый конец провода катушки с одним из зачищенных проводов 3,5-мм аудиокабеля. Провода должны иметь хороший электрический контакт друг с другом, чтобы они не могли быть ослаблены.
  • Оберните каждое витое соединение лентой. Полностью закройте весь оголенный провод, где вы сняли изоляцию. Это поможет предотвратить короткие замыкания.
  • Вставьте другой конец 3,5-мм кабеля в гнездо для наушников вашего электронного устройства. Начните играть песню.
  • Поднесите чашку к уху одной рукой.
  • Держите неодимовый магнит непосредственно под катушкой на внешнем дне чашки так, чтобы он почти касался друг друга. Ты слышишь, как играет песня?
  • Попробуйте медленно переместить магнит ближе или дальше от катушки. Как меняется громкость музыки?
  • Устранение неполадок: Если вы ничего не слышите, дважды проверьте, чтобы провода были плотно скручены и не болтались. Убедитесь, что громкость на вашем электронном устройстве выставлена ​​на полную мощность.
  • Дополнительно: Попробуйте использовать более крупный магнит (или несколько магнитов, сложенных встык) или оберните новую катушку большим количеством витков провода. Можешь сделать динамик погромче?
  • Дополнительно: Зачистите оба аудиокабеля 3,5-мм кабеля. Соберите и подключите второй динамик (подсоедините один конец провода катушки к заземляющему кабелю, а другой конец — к новому аудиокабелю, чтобы оба динамика были подключены к заземляющему проводу). Можете ли вы сделать «наушники», чтобы вы могли носить оба динамика в ушах?

  Наблюдения и результаты
  Когда вы поднесли динамик к уху и поднесли магнит к катушке, вы должны были услышать очень слабую музыку. Если отодвинуть магнит, музыка исчезнет. Это происходит потому, что магнитные силы очень сильны вблизи магнита, но быстро ослабевают по мере удаления от магнита.

  В отличие от обычного динамика, ваш динамик, вероятно, был недостаточно громким, чтобы вы могли слышать его через всю комнату. Обычные колонки обычно имеют отдельный источник питания (они подключаются к розетке или USB-порту или имеют внутреннюю батарею) и усилитель, который делает звук намного громче. Ваш динамик больше похож на проводные наушники, которые не имеют внешнего источника питания. Вы можете слышать наушники, когда вставите их прямо в ухо, но не через всю комнату.

  Еще для изучения
  Что такое магнит? от Physics4Kids
  Make Sprinkles Dance, от Scientific American
  Насколько громкими могут быть бумажные динамики? от Science Buddies
  Создание звуковых волн, от Scientific American
  Разговор по струнному телефону, от Scientific American
  STEM-занятия для детей, от Science Buddies

  Это занятие разработано совместно с Science Buddies
