Бетономешалка своими руками — как сделать устройство

Чтобы делать работы по благоустройству участка нередко требуется бетон. Вручную его тяжело замешивать, а приобретать бетономешалку нерентабельно. Хороший вариант — изготовить бетономешалка своими руками.

Содержание

  • 1 Виды бетономешалок
    • 1.1 Механические или электрические
    • 1.2 Принудительные, гравитационные или вибрационные
    • 1.3 Объем бетономешалки
  • 2 Чертежи и устройство простых бетономешалок
    • 2.1 Вибрационная бетономешалка из перфоратора
    • 2.2 Бетономешалка с ручным приводом из бочки
    • 2.3 Электроприводные заводские бетономешалки
    • 2.4 Самодельная гравитационная бетономешалка своими руками из металлолома
      • 2.4.1 Бетономешалка своими руками – сборка
    • 2.5 Бетономешалка своими руками принудительного типа из жестяной кастрюли
  • 3 Важные нюансы
  • 4 Заключение

Виды бетономешалок

Рисунок 1. Бетономешалка

Рассмотрим, как работает самодельная бетономешалка, чтобы подобрать нужную ее конструкцию. Не стоит думать, что загружая агрегат под завязку, удастся быстрее закончить мероприятие. Следует заранее определить вид устройства и его габариты, подходящие именно вам.

Механические или электрические

Если ваши помощники — сильные люди, вполне достаточно ручного механизма. В него нужно загрузить все ингредиенты смеси, после чего вращать рукоятку, перемешивая их.

Электрические самоделки позволяют быстрее и качественнее замешивать значительные объемы бетона. Мощные моторы требуют наличия на участке  трехфазной сети. Когда присутствует лишь одна линия, подающая 220 В, производительность механизма резко снизится.

Принудительные, гравитационные или вибрационные

Рисунок 2. Разновидности бетономешалок

Конструкция, которую будет иметь самодельная бетономешалка электрическая, зависит от принципа ее работы:

  • принудительное устройство имеет неподвижную емкость, внутри которой перемещаются лопасти;
  • гравитационная бетономешалка электрическая перемешивает бетон вращением емкости с закрепленными на ее стенках лопастями;
  • вибрационные агрегаты малопроизводительны, но готовят однородную смесь.

Лучше, когда сделан механизм с электродвигателем, поскольку его тогда можно крепить на вертикальную ось, увеличивая объем перемешиваемой смеси. Вибрационная бетономешалка электрическая выполняется посредством использования перфоратора. И хотя залить фундамент с их помощью не получится, сделать заливной пол в ванной или замешать раствор для плитки вполне реально. При этом конструкция проще некуда и не требует непосредственного участия человека. Так что с работой справится даже женщина.

Объем бетономешалки

От объема будущей «помощницы» зависит производительность строительных работ. Оптимальный вариант — 200 л. Вручную столько замесить сложно.

Чертежи и устройство простых бетономешалок

Теперь рассмотрим подробнее, как сделать бетономешалку для подсобного хозяйства самому. Для этого предлагаем несколько вариантов таких механизмов, создание которых вызовет минимум финансовых и трудовых  расходов.

Вибрационная бетономешалка из перфоратора

Рисунок 3. Вибрационная бетономешалка

Использование насадки на дрель в виде миксера упрощает процесс замешивания бетона, но держать долго руками устройство тяжело. Если имеется перфоратор, удастся изготовить простой вибрационный механизм.

Нужно сначала изготовить вибратор. Его форма похожа на двояковыпуклую линзу. Перфоратор крепят на кронштейн, в емкость засыпают компоненты и заливают воду.  Когда из раствора перестанут подниматься пузырьки — он готов.

Бетономешалка с ручным приводом из бочки

Рисунок 4. Бетономешалка с ручным приводом

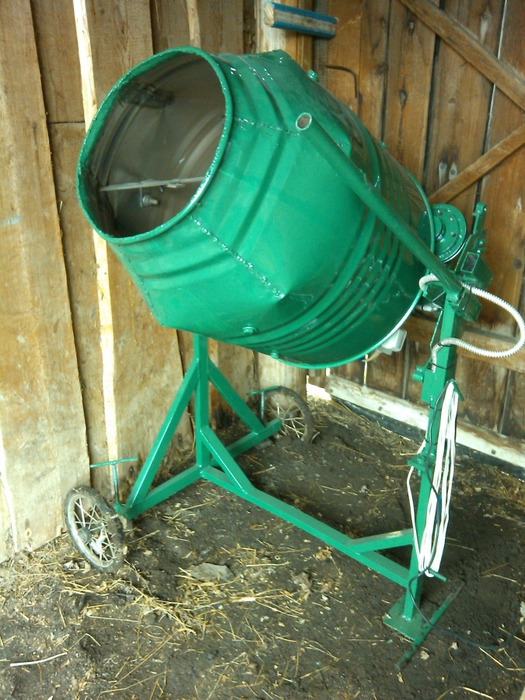

Когда требуется за раз замешивать много раствора, удобнее изготовить конструкцию из двухсотлитровой бочки. Понадобится металлическая труба, фланцы, сварочный аппарат и болгарка:

  1. В бочке необходимо вырезать отверстия для загрузки и трубы. Последняя станет осью вращения.
  2. Изнутри к стенкам нужно приварить пару лопастей, чтобы смесь лучше перемешивалась. Они должны пролегать по всей длине стенок, не касаясь их, чтобы не накапливать раствор.
  3. В отверстия продевают заготовленную трубу, приваривая ее концы, фиксируя их фланцами.
  4. Когда изготавливается бетономешалка электрическая, необходимо на трубу закрепить еще шкив.
  5. Сварите каркас. Его высоту подбирайте так, чтобы загружать ингредиенты было удобно. На опорах оси выполните уключины для свободного ее вращения. Лучше использовать подшипники, но можно и отрезки трубы, имеющие больший диаметр.
  6. Сварите устойчивое основание, которое не позволит конструкции шататься при замешивании.
  7. Если механизм вращения ручной, приварите к оси рычаги. Чем они длиннее, тем легче будет вращать бочку.
  8. На загрузочном люке прикрутите крышку, которая плотно будет закрывать отверстие.

Аналогичную конструкцию имеет и бетономешалка электрическая, только ее вращает посредством ременной передачи мотор.

Можно изготовить иную конструкцию, в которой вместо бочки будут внутри вращаться лопасти. Понадобится для изготовления такая же двухсотлитровая бочка, а также трубы прямоугольного и круглого сечения. С емкости срезают часть боковины, чтобы получилось глубокое корыто. По бокам у нее должны присутствовать отверстия, через которые пройдет вал. Однако лопасти необходимо приваривать не к бочке, а к трубе. Выгружать смесь удобно — достаточно перевернуть емкость.

Внимание! Если изготовлена такая бетономешалка электрическая — она требует обслуживания всего одним человеком. А вот ручное оборудование нуждается в участии двух работников.

Электроприводные заводские бетономешалки

Когда отсутствуют навыки сварщика, бетономешалка электрическая, изготовленная самостоятельно, не получится. Хотя при наличии знакомого, способного выполнить все эти работы, можно сделать прекрасный агрегат практически из мусора.

Самодельная гравитационная бетономешалка своими руками из металлолома

Рисунок 5. Самодельная гравитационная бетономешалка

Первым делом определяют требуемый объем агрегата. Затем начинают поиски на местах приема металлолома нужных деталей. Понадобятся:

  • металлические листы толщиной 2,5 мм и 5 мм;
  • автомобильный маховик от «Волги», ступица, а также бендикс;
  • подшипники;
  • квадратные металлические трубы.
Бетономешалка своими руками – сборка

Когда перечисленные заготовки собраны, можно начинать сборку. Бетономешалка электрическая получится качественной, если придерживаться такой схемы действий:

  • Сначала на бумаге нужно нарисовать раскрой груши и перенести эскиз на металлические листы.
  • После разрезания металла его сгибают, а затем сваривают. Гнуть удобно кувалдой.
  • До начала сварки к нижней части груши требуется прикрепить вращающий механизм. Желательно выполнить его съемным – тогда готовую конструкцию будет проще транспортировать.
  • Сваривают элементы части груши, совмещая сначала нижнюю ее и центральную части. С этой целью надрезают кромку центрального обода, а затем ее загибают внутрь, чтобы не проваливалась нижняя деталь, которую вставляют через верх и продавливают кувалдой вниз до упора.
    Когда края деталей соединяться, их сваривают в единую конструкцию.
  • Верхняя часть насаживают на полученное изделие и приваривают к нему.
  • Изнутри приваривают лопасти, которые будут перемешивать раствор. Чтобы смесь не скапливалась на сварочных швах, делают небольшой зазор между емкостью и лопастями.
  • Далее готовят устройство для опрокидывания груши. Оно должно быть прочным, поскольку даже пустая емкость имеет приличный вес.
  • Станину также рекомендовано выполнять массивную. Хотя ее сложно перемещать, но зато нагруженная емкость при перемешивании не станет трястись.
  • Опрокидывающий механизм нужно выполнять на маховике, используя шестерню, чтобы удобно было в одиночку опрокидывать емкость.
  • Делают простейший редуктор, способный передавать на грушу от электродвигателя крутящий момент. Шкивы необходимо рассчитать таким образом, чтобы груша делала за минуту 25 оборотов (можно и меньше).
  • Устанавливают мотор. Для объемной груши понадобится двигатель с мощностью минимум 1 кВт.
  • Для предотвращения проникновения крупных кусков смеси внутрь механизма вращения, желательно над венцом наварить металлическую полоску.

После выполнения всех действий бетономешалка электрическая готова. Ее лучше покрасить, чтобы не допустить коррозию, но после нескольких рабочих циклов она приобретет свой классический цвет — серый.

Бетономешалка своими руками принудительного типа из жестяной кастрюли

Рисунок 6. Самодельная бетономешалка

Когда в хозяйстве присутствует столитровая широкая кастрюля, из нее вполне доступно бетономешалку сделать своими руками. К емкости только нужно приладить вращающийся механизм с лопастями, а также соорудить люк. Этапы работы выглядят так:

  1. Сначала требуется отметить центр емкости, где будет расположен вал. Далее вырезают люк, через который готовую смесь выгружают. Практичнее выполнить полукруглую крышку, сделав ее поворачивающейся.
  2. Для этого на вырезанный полукруг необходимо приварить стержень, вокруг которого деталь сможет поворачиваться. Чтобы предотвратить вытекание раствора, над люком приваривают металлическую полосу — ограничитель движения заслонки.
  3. Крепят на подшипнике центральный вал.
  4. На смонтированный подшипник устанавливают редуктор, соединенный с двигателем. Для его надежной фиксации и обеспечения требуемого натяжения ремня, мотор устанавливают на рейки, приварив их к низу емкости снаружи.
  5. Чтобы усилить каркас, по верхней кромке емкости варят обод из двухмиллиметровой стали либо стального прута. Одновременно внизу и по бокам емкости приваривают ребра жесткости.
  6. После крепления к раме колес и механизма вращения, конструкцию переворачивают. Надевают на вал лопасти, закрепляя их болтом. Необходимо правильно их расположить, чтобы одна снимала со стенок раствор, вторая удаляла его на дне, остальные же перемешивали среднюю часть.
  7. Самый удачный вариант — выполнить лопасти подвижными. Тогда их положение получится настраивать по ходу работы, учитывая типа перемешиваемой смеси.

После завершения всех действий бетономешалка, изготовленная собственноручно, будет готова к работе. В ней удобно смешивать любые растворы, делая их по желанию густыми либо жидкими, добавляя к смеси щебень любой фракции. Аналогичную конструкцию можно сделать, выполнив горизонтальное расположение кастрюли.

Приемлемый вариант изготовления такой строительной техники подробно рассказан в прилагаемом видеоролике:

Важные нюансы

После изготовления самодельной конструкции ее необходимо испытать на разных смесях. Практический опыт подсказывает, что оптимальный вариант выполнения загрузки компонентов следующий:

  • сначала загружают щебень;
  • к нему добавляют немного воды;
  • затем засыпают половину цемента;
  • добавляют воду;
  • высыпают остаток цемента;
  • засыпают понемногу песок.

Заключение

При условиях максимальной экономии, поскольку бюджет на выполнение домашних строительных работ у большинства населения весьма ограничен, многие домовладельцы стремятся экономить не только на услугах строительных бригад, но и на качестве используемых строительных материалов. Нежелательно только экономить на строительных приспособлениях, существенно облегчающих выполнение поставленных задач. Изготовить самостоятельно сложную технику не получится, а вот бетономешалку, хотя она и кажется достаточно сложным оборудованием, сделать самому вполне доступно.

Как собрать бетономешалку своими руками в домашних условиях? – Setafi

Необходимо правильно разобраться с тем, как собрать бетономешалку. Механизм достаточно простой. Даже если он оснащен электрическим двигателем, соединить все составные части несложно. Для этого сначала проверяют комплектность, затем собирают раму, нижнюю часть барабана и двигатель. На финальном этапе монтируют верхнюю часть и проверяют работу механизма.

Содержание статьи

  • Инструкция по сборке
    • Сборка рамы
    • Установка нижней части барабана и двигателя
    • Установка верхней части барабана
  • Как пользоваться агрегатом

Инструкция по сборке

К каждой модели идет инструкция, в которой описаны устройство и схема сборки. Монтаж проводится в несколько этапов. Пошаговая инструкция с фото описана ниже.

Сборка рамы

Сборка бетономешалки проводится в домашних условиях с использованием подручных инструментов. Сначала делают раму, для этого действуют так:

  1. Разложить весь крепежный элемент и проверить комплектность по инструкции.
  2. Распределить все комплектующие на ровной поверхности.
  3. Установить колесо и зафиксировать шплинтом.
  4. Аналогично поставить второе колесо и установить на раму.
  5. Зафиксировать гайку, предварительно надев гровер.
  6. Далее собирается принудительная бетономешалка своими руками таким способом. Необходимо поставить ножной фиксатор положения барабана продеть в отверстие и направить вверх.
  7. Завести фиксатор в предназначенное для него отверстие.
  8. При помощи болтов скрепляют основание с рамой.
  9. При необходимости подбить киянкой и зафиксировать крепежом. Рама собрана – первый этап сбора бетономешалки своими руками в домашних условиях закончен.

Установка нижней части барабана и двигателя

Далее собирают барабан, начиная с нижней части. Во время работы нужно очень аккуратно брать деталь, поскольку можно прищемить палец венцом. Пошаговая инструкция такая:

  1. Закрепить барабан с обеих сторон к раме хомутами. Сначала винты крепят временно, не затягивая гайки до конца. Окончательно зажимают только после того, как будет сделана доработка бетономешалки.
  2. Установить пластину с прорезями, вставляя болты со стороны барабана, но не наоборот.
  3. В нужные прорези поставить руль.
  4. Проверить предварительную сборку, нажав на фиксатор ногой.
  5. На другую сторону, противоположную рулю, установить двигатель. Схема сборка бетономешалки на этом этапе достаточно простая.
  6. Закрепить длинными болтами на раме.
  7. Открутить один из болтов, удерживающий двигатель, опустить его и закрепить шкив на валу. У него есть бортик, который должен «смотреть» наружу.
  8. Надеть ремень и проверить работу механизма, несколько раз повернув шкив.
  9. Поставить на шкив стопорное кольцо.
  10.  Поставить крышку на мотор.

Установка верхней части барабана

Как видно, собрать агрегат в домашних условиях достаточно просто. Несколько сложнее монтируется бетономешалка на трактор своими руками, но этот процесс тоже можно осуществить самостоятельно. На последнем этапе монтируют верхнюю часть барабана, действуя так:

  1. Открутить винты по периметру барабана.
  2. Наметить и совместить отверстия.
  3. Поставить верхнюю часть барабана.
  4. Зафиксировать болтами по всему периметру.
  5. Прикрепить лопасти к внутренней поверхности барабана.
  6. Запустить механизм и проверить качество сборки. Теперь понятно, как сделать бетономешалку в домашних условиях.

Как пользоваться агрегатом

Сборка бетономешалки займет не больше часа. Если работать аккуратно, все части механизма будут функционировать нормально. Во время эксплуатации нужно руководствоваться инструкцией, последовательность действий такая:

  1. Включить зеленую кнопку для запуска механизма.
  2. Зафиксировать бак в нужном положении с помощью поворотной рукоятки, как показано на схеме. Например, для хранения емкость не отклоняют, а для замеса раствора, наоборот, отводят под сильным углом. Для этого оттягивают на себя поворотную рукоятку и разъединяют зацепку.
  3. Подключают кабель и только после этого включают вилку в сеть.
  4. Бетономешалка принудительного действия, собранная своими руками, начинает вращаться – только в таком состоянии можно делать загрузку.
  5. Сначала в барабан заливают воду, затем кладут небольшую часть гравия и добавляют цемент. Затем кладут песок.
  6. Если емкость полная, ее продолжают вращать. Выгрузку осуществляют тоже только при работающем барабане.
  7. По окончанию механизм отключают, нажимая красную кнопку.
  8. Сразу после работы поверхности нужно отмыть от бетона, иначе они затвердеют и потом сложно их очистить.

Таким образом, вполне понятно, как самому сделать бетономешалку своими руками. Процедура несложная, с монтажом справится даже новичок. Специальные инструменты тоже не понадобятся – достаточно иметь набор отверток и гаечных ключей, для упрощения работы можно использовать шуруповерт.
