Как сделать скамейку со спинкой своими руками чертеж из дерева: Скамейка со спинкой своими руками. Фото, чертежи, пошаговые инструкции

20.02.2023

0 Comment

Содержание

чертежи, фото, инструкция по сборке

При изготовлении своими руками мебели из дерева основные трудности вызывают столярные соединения. Разберемся на примере, как сделать садовую скамейку со спинкой для беседки без выпиливания шипов и выдалбливания гнезд. Реализация проекта займет немного времени, а итогом будет надежная садовая скамья со спинкой.

Содержание

Необходимые инструменты
Подготовка материалов
Устройство и чертеж деревянной скамьи со спинкой
Изготовление опорных стоек
Изготовление деталей сиденья и спинки
Сборка деревянной скамейки для беседки
Финишная отделка

Необходимые инструменты

Для сооружения скамейки понадобится:

Ножовка.
Рубанок.
Дрель.
Молоток.
Рулетка.
Транспортир.
Карандаш.
Отвертка.
Шкурка наждачная.
Кисть.

Инструменты для изготовления деревянной скамейки в беседку.

Работа пойдет быстрее при использовании электрорубанка, шлифовальной машинки, шуруповерта и круглопильного станка.

Подготовка материалов

Для садовой скамьи подойдут доски и бруски квадратного или прямоугольного сечения толщиной 35–50 мм. Можно приобрести остроганные заготовки, самостоятельно распустить древесину циркулярной пилой или подобрать оставшиеся от строительства беседки деревянные обрезки.

Чтобы садовая мебель служила долго, она должна быть устойчива к воздействию влаги. Выносливостью от природы наделены тропические породы древесины, лиственница и дуб. Менее стойкие виды (ель, сосна) нуждаются в специальной обработке, выполняемой перед сборкой скамейки.

Расходные материалы:

Саморезы оцинкованные 75 мм – примерно 100 шт.
Пропитка для древесины.
Клей ПВА (группа водостойкости D3).
Краска или лак.

С целью предотвращения гниения деревянную скамейку в беседке следует приподнять над поверхностью, используя регулируемые ножки. Детали несложно найти в строительном гипермаркете или подобрать от старых стеллажей.

Ножка для лавочки с креплением от старого стеллажа.

Устройство и чертеж деревянной скамьи со спинкой

Длина лавки будет немного меньше внутреннего пространства беседки. Высота скамьи по сиденью – около 40 см, по спинке – около 80 см. Конструкция состоит из каркасных опор, скрепленных прямыми брусками. Спинку располагают под комфортным углом в 20°.

Чертеж садовой скамейки из дерева со спинкой.

Детали скамьи указанные на чертеже из дерева (размеры в мм):

перекладина передняя 35х70х2000 – 1 шт;
планка продольная 50х70х2000 – 9 шт;
царга 50х50х650 – 12 шт;
укосина – 3 шт;
наклонная стойка спинки – 3 шт;
передняя стойка 50х50х300 – 3 шт;
задняя стойка 50х50х750 – 3 шт;
ножка регулируемая – 6 шт.

Если размеры имеющихся досок и брусьев незначительно отличаются от указанных на чертежах, не страшно – достаточно внести необходимые поправки, оставив неизменной конструкцию скамейки.

Изготовление опорных стоек

Остроганные бруски размечают и отпиливают по длине, выбирая для концов заготовок участки без крупных сучков. Срезы выполняют строго под прямым углом, для чего используют стусло или торцовочную пилу.

Отрезаем стойки в стусле.

Перпендикулярный рез можно сделать и одной ножовкой, предварительно нанеся разметку на три стороны бруска.

Разметка для правильного реза без стусла.

Особой точности требуют наклонные элементы каркаса. Чтобы не ошибиться, эти части допустимо изготовить позднее, разметив их по месту расположения. Также поступают, когда сечение заготовок отличается от указанного на чертеже.

Чертеж деталей каркасной опоры скамейки.

Для садовой скамейки длиной около 2 метров понадобится три опорные стойки, а для короткой (1,5 м) хватит две опоры. Напиленные бруски пропитывают защитным составом, который должен быть бесцветным в случае выбора прозрачной отделки древесины.

Последовательность сборки опоры:

Располагают на ровной поверхности две царги.
Наносят клей на концы реек, покрывая квадрат 50х50 мм.

Прикладывают переднюю стойку, выравнивают края и выставляют угол в 90° между деталями.
Высверливают посередине планок направляющие отверстия для саморезов, чтобы при затягивании крепежа дерево не трескалось.
Закручивают винты, контролируя расположение заготовок.
Вытирают излишки клея влажной тряпкой.
Подобным образом закрепляют заднюю стойку, укосину и наклонную рейку спинки скаьи.
Устанавливают две оставшиеся царги, закручивая шурупы на расстоянии 5 мм от середины рейки, исключая попадания в другие саморезы.

Фото собранной опоры скамейки.

Аналогично собирают остальные стойки и выдерживают их неподвижными до высыхания клеящего состава.

Изготовление деталей сиденья и спинки

Для верхних частей садовой скамейки годится разнообразный пиломатериал толщиной от 20 до 50 мм. Применять более толстые брусья нецелесообразно, а слишком тонкие не обеспечат жесткости конструкции. Крайние доски обязательно подбирают целыми – стыки допускаются только внутри щита.

На спинку хватит четырех перекладин, размещенных с зазором в 3–4 см. Количество реек для сиденья зависит от ширины заготовок, между которыми устраивают щели в 1–2 см. Для передней планки, служащей усиливающим и декоративным элементом, подходит доска толщиной 30–40 мм.

Лицевые поверхности реек нужно отшлифовать: сначала крупнозернистой шкуркой снимают крупные неровности, затем плоскости доводят до гладкого состояния наждачной бумагой с зернистостью P100–120. Обработанные доски пропитывают антисептиком за 2–3 прохода.

Сборка деревянной скамейки для беседки

На предназначенных для сиденья заготовках делают метки – одну посередине и две по краям, отступив от торцов 100–150 мм. Опорные стойки размещают на ровной площадке и кладут сверху бруски согласно разметке. Ближнюю рейку располагают с учетом толщины декоративной планки.

Соединения выглядят лучше, если саморезы аккуратно утоплены в древесину. Для этого, отметив точки сверления, с помощью электродрели и зенковки выполняют углубления под шляпки.

Сверление отверстий для соединения двух брусков.

Теперь заворачивают винты. Последней фиксируют переднюю перекладину, закрепляя её к стойкам и к бруску сиденья. Подобным методом собирают спинку лавки. Готовую скамейку опрокидывают и устанавливают винтовые ножки.

Крепление ножек скамьи.

Финишная отделка

После сборки проверяют поверхности – не появились ли выбоины или заусенцы. При необходимости устраняют дефекты шлифовальной машинкой, сметают пыль и ещё раз обрабатывают древесину антисептиком.

Фото садовой скамейки подготовленной к покраске.

Дождавшись высыхания пропитки, приступают к отделке лавки. Садовую мебель покрывают составами для наружных работ, а цвет зависит от вашего вкуса. Скамейка из дерева хорошо выглядит как отделанная бесцветными лаками, так и окрашенная в тон беседке или контрастно к окружающим предметам.

Фото садовой скамейки из дерева.

Рассмотренная конструкция дачной лавочки не содержит изысков и сложностей. Зато этот универсальный проект легко адаптировать под свои нужды и осуществить, получив в результате надежный предмет садовой мебели.

Скамейки из дерева чертеж. Чертежи и размеры

Содержание

Скамейки из дерева чертеж. Чертежи и размеры
Самые простые скамейки своими руками. Варианты изготовления скамеек своими руками
- Как сделать простую лавочку?
- Делаем скамью со спинкой
Чертеж скамейки со спинкой из дерева. Скамейка со спинкой на соединениях шип-паз
Красивые скамейки из дерева своими руками. Изготовление скамеек из дерева своими руками
- Как сделать скамью со спинкой?
- Инструменты
- Ход работ
Скамейки из дерева для дачи. Скамейки для бани
Скамейка со спинкой из дерева. Сборка деревянной скамейки
- Основные этапы сборки

Скамейки из дерева чертеж.

Чертежи и размеры

Самый простой и экономичный вариант – это скамейка из досок. Нужно определиться, где именно будет располагаться скамья, зачастую это влияет на выбор материала для будущей конструкции. Располагать лучше в таком месте, где есть возможность любоваться приятным глазу видом, например, напротив озера, сада, цветника. Дачная скамья – это место отдыха и расслабления, желательно, чтобы она находилась в тени деревьев или под навесом. В сети интернет представлено множество эскизов лавочек, и в большинстве случаев они являются частью летней беседки, веранды или площадки.

Первое, что нужно сделать – создать чертёж или схему. Именно на этом этапе и появляются первые вопросы: какая высота будет наиболее комфортной, сколько ножек должно быть у лавочки, какая толщина досок подойдёт и т. д. Есть несколько стандартов, на которые стоит опираться при составлении эскиза:

высота сидения – 40-50 см;
ширина сидения – 50-55 см;
высота спинки – 35-50 см;
длина сидения для одного человека – 50-60 см, для двух – 120 см.

Если планируется создавать дачную скамью со спинкой, нужно сразу решить, как именно она будет крепиться к сидению. Ножки тоже нужно спланировать заранее, в зависимости от того, переносная лавочка или нет. Для устойчивости можно сконструировать третью ножку, но для такого изделия нужна идеально ровная поверхность.

Стандартные параметры брусков, из которых будут создаваться ножки скамьи – 50х150 мм, можно взять и материал с другими размерами – 50х100, 40х150 или 40х100 мм. Чтобы конструкция была надёжной, брать меньшие размеры не рекомендуется. Для спинки и сидения подойдёт меньшая толщина – 25 мм.

Самые простые скамейки своими руками. Варианты изготовления скамеек своими руками

Качественную и красивую скамейку совсем не обязательно покупать в магазине. Ее не составит труда сделать своими руками по собственным эскизам. В этой статье мы узнаем, как можно изготовить подобные вещи самостоятельно.

Как сделать простую лавочку?

Если вы не имеете достаточно богатого опыта в самостоятельном изготовлении рассматриваемых конструкций, не рекомендуется начинать обучение с очень сложных и замысловатых изделий. Лучше всего набираться опыта, делая более простые, но не менее качественные лавки.

Простую лавку можно легко соорудить своими руками. Главное, предварительно составить подробный чертеж будущей самоделки с указанием всех размерных параметров и особенностей ее устройства. Имея под рукой готовый план работ, мастеру будет гораздо легче сделать надежную скамейку, не допустив лишних ошибок. Совсем не обязательно подготавливать схему будущей скамьи самостоятельно – можно найти много готовых вариантов в интернете.

Лавочки самых простых конструкций собираются очень быстро и просто. Для этого понадобятся:

брус и доски;
молоток и гвозди;
пила и рубанок.

Чтоб соорудить ножки, понадобятся брусочки длиной 45-50 см. Доски надо подогнать друг к другу, чтобы они имели равную длину. Потом из досок нужно будет собрать прямоугольную деталь. Она будет играть роль каркаса. С одной стороны боковые планки понадобится углубить к центру, формируя своеобразный полукруг. Потом следует прибить доски. Таким образом, сиденье простой лавки будет готово.

После этого по краям получившейся конструкции понадобится крепко прибить заготовленные заранее ножки. У самого основания надо прибить поперечины с каждой стороны. Чем более массивными будут опоры, тем более устойчивой получится лавка.

Несмотря на то, что речь идет о самой простой и быстрой в изготовлении конструкции, это не значит, что она не потребует правильной обработки на завершающем этапе. Мастер обязательно должен будет обработать деревянные детали шлифмашинкой или наждачкой. На лавке не должно быть торчащих деталей, острых углов. Пользователь не должен получить занозу, пользуясь самодельной мебелью. Также в завершение всех работ стоит обработать деревянную лавку защитными антисептическими составами, покрасить ее в любимый цвет.

Делаем скамью со спинкой

Самыми удобными и практичными считаются скамейки, в конструкции которых предусмотрена спинка. На них комфортнее сидеть, ведь пользователь может полностью расслабиться благодаря опоре под спиной. Такой вид скамейки также можно соорудить своими руками. Часто конструкции со спинкой выставляют на веранде или в саду. Кроме того, им можно подыскать отличное место в доме, особенно если речь идет о более сложном варианте с откидным на стену сиденьем.

Если вы опытный мастер, то можете соорудить качественную скамейку с откидной спинкой, которая будет использоваться и выглядеть как уютный диван. Если же богатого опыта у вас нет, лучше начать с более простого варианта. Ниже рассмотрим, как его можно сделать.

Первым делом нужно будет подготовить все необходимые детали будущей скамьи со спинкой. После этого их обязательно потребуется обработать антисептическим составом, чтобы защитить от негативных внешних воздействий.
Следующим шагом из подготовленных деталей собираются опорные части скамьи. Предварительно надо будет хорошенько скруглить все острые углы, снять фаски. Компоненты нужно соединить друг с другом болтом в такой очередности: А и В, потом В, C, D.

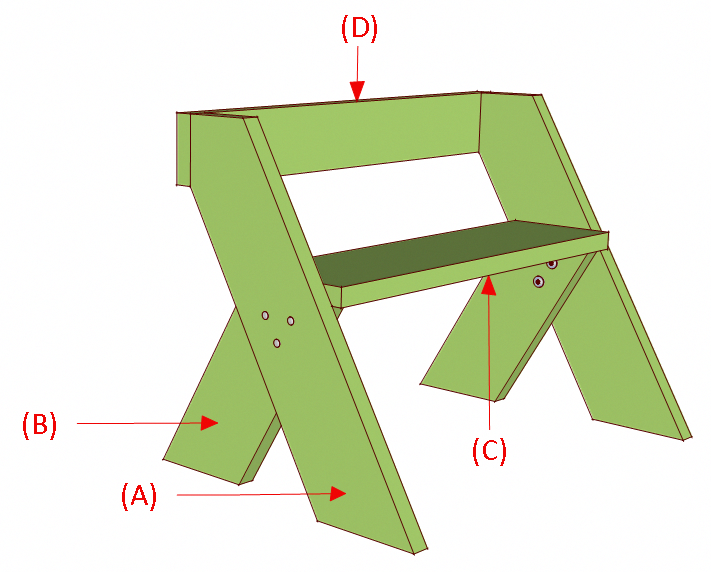

Наклон спинки будет определяться деталью D конструкции. После этого ее понадобится присоединить к детали А. Точно так же, словно в зеркальном отражении, потребуется соорудить и вторую опорную часть.
Далее надо собрать спинку и сиденье скамейки. Для этого опорные основания понадобится выставить так, чтобы между ними оставался промежуток, составляющий 1 м 20 см. Сперва к опорам надо будет прикрутить фронтальную и заднюю планки, а потом и все остальные. Затем мастеру понадобится надежно привинтить упоры.
На завершающем этапе сборки скамьи устанавливается спинка.

Чертеж скамейки со спинкой из дерева. Скамейка со спинкой на соединениях шип-паз

Следующий проект – это уличная деревянная скамейка со спинкой. Она имеет достаточно строгий внешний вид и станет функциональным украшением в любом саду или на даче. Вертикальные ламели спинки придают массивной конструкции визуальную легкость. Фигурные подлокотники и изогнутая верхняя перекладина добавляют японские мотивы в строгий классический образ. Она просто создана для беззаботного созерцания на тенистых аллеях, и будет еще выразительнее смотреться в окружении зелени и цветов.

Если в предыдущих двух проектах мы говорили о том, как сделать скамейки на простых столярных узлах, то здесь речь пойдет о классическом соединении шип-гнездо. Оно лежит в основе всех конструктивных элементов проекта. Шипов и гнезд придется делать много, поэтому целесообразно заранее озадачиться оптимизацией этого процесса. Наиболее простым и доступным вариантом является использование ручного фрезера и пильного стола.

Совет! Для точной и быстрой выборки гнезд используйте самодельный фрезерный шаблон со слотами нужных размеров.

Чертеж скамейки со спинкой из дерева

Открыть чертеж в большом размере

Совет! Декоративная отделка под старину отлично дополнит строгий дизайн этой деревянной скамейки со спинкой. Используйте возможности браширования для фактурирования отдельных элементов конструкции – верхней перекладины, средника спинки и подлокотников. Сочетание гладких и состаренных поверхностей создаст оригинальный дизайнерский контраст.

Подготовьте детали

По заданным в чертеже размерам изготовьте основные детали скамейки. Для быстрого нанесения разметки используйте заранее заготовленные шаблоны. Дублирующиеся детали можно изготавливать серийно. После выпиливания скрепляйте все одинаковые детали в пачку и обрабатывайте их торцы шлифмашинкой, это существенно ускорит рабочий процесс.

Сделайте шипы

На пильном столе сформируйте шипы на всех шиповых деталях, следуя размерам из схемы. Использование пазового диска значительно упростит эту работу. Не менее аккуратно это можно сделать обычным пильным диском с последующей подрезкой отхода стамеской, как показано на фото.

Отфрезеруйте гнезда

Соберите боковину

Выполните сухую сборку боковины. Если соединения в конструкции недостаточно плотные, сделайте их доводку одним из методов, о которых мы говорили в статье « Безупречная подгонка столярных соединений ».

Выполните последовательную склейку конструкции

Проверив точность подгонки соединений всей скамейки, приступайте к последовательной склейке сначала элементов основания, а затем спинки. После полного высыхания клея, прикрепите планки сиденья саморезами.

Красивые скамейки из дерева своими руками. Изготовление скамеек из дерева своими руками

Дерево – универсальный материал, который используется в создании самых разных вещей. К примеру, из него можно соорудить очень удобные и красивые скамейки. Готовые конструкции располагают на веранде, во дворе и в любых других зонах. В этой статье мы узнаем, как можно своими руками сделать хорошую скамью из древесины.

Как сделать скамью со спинкой?

Самыми удобными и практичными считаются скамейки, в конструкции которых предусмотрена спинка. На таких основаниях гораздо комфортнее сидеть, ведь спина человека в этот момент тоже отдыхает, не испытывает напряжения.

Скамейку со спинкой сделать довольно легко. Главное – действовать поэтапно, опираться на предварительно составленные схемы и чертежи. На проекте будущей конструкции мастер обязательно должен указывать все размеры и особенности будущего изделия. Если под рукой есть зарисовка запланированной поделки, изготовить ее будет гораздо проще, не допуская при этом серьезных ошибок.

Рассмотрим детально, из каких шагов состоит процесс изготовления удобной скамейки со спинкой.

Инструменты

Первое, что должен сделать домашний мастер, – это подготовить весь необходимый инструментарий вкупе с грамотно подобранными материалами. Доски, из которых будет сделана скамья, должны быть качественными, без следов разрушений и гнили. Кроме того, мастеру нужно будет запастись такими инструментами:

клей для дерева;
лист наждачной бумаги;
грунтовочная смесь и краска;
кисть;
шурупы;
дисковая пила;
дрель с комплектом разных сверл;
бит зенковки;
электрический лобзик и ножовка;
рубанок;
хомуты и рулетка.

Весь инструментарий рекомендуется держать под рукой, в одном месте. Многие мастера пренебрегают этим простым правилом, из-за чего теряют много лишнего времени на поиски необходимого приспособления.

Ход работ

Если все необходимые составляющие (и материалы, и инструменты) подготовлены, можно приступать непосредственно к изготовлению качественной скамейки со спинкой. Мастер обязательно должен действовать поэтапно, не пренебрегая ни одним из шагов. Рассмотрим подробно ход работ.

Отталкиваясь от параметров, отраженных на заранее составленных чертежах, из деревянных досок надо нарезать заготовки для сборки скамьи.
Необходимо хорошенько обработать все деревянные поверхности. Для этих целей прекрасно подойдет электрический или ручной рубанок. Конечно, дело пойдет легче и быстрее именно с электроинструментом.
Далее надо аккуратно срезать косые участки с опор спинки и нижних поперечных деталей.
Следующий шаг – сборка опорных конструкций будущей скамьи. Для крепежа можно использовать гвозди или саморезы, однако соединение они могут слегка ослабить. При соединении разных элементов стоит проверять положение всех составляющих, пользуясь угольником.
Опорные компоненты деревянной конструкции необходимо надежно соединить посредством нижней перекладины.
Сверху фиксируют несколько планок, которые будут образовывать плоскость сиденья скамейки.
Далее нужно аккуратно и крепко зафиксировать планки, которые будут играть роль спинки скамьи.
Собранную конструкцию тщательно обрабатывают шлифовальной машинкой, избавляясь ото всех заостренных краев, шероховатостей, заусенцев и прочих недочетов, которые могли остаться после работы с рубанком. Рекомендуется убрать фаски, чтобы случайно не занозить руки или другие открытые участки тела.
Хорошо отшлифованную конструкцию понадобится покрыть 2-мя слоями краски. Надо подождать, пока изделие полностью не высохнет, прежде чем наносить следующий лакокрасочный пласт. Иногда производят межслойную шлифовку, которая способна сделать поверхности более аккуратными и гладкими. Каких-то специальных требований к числу слоев не существует, мастер должен руководствоваться исключительно внешним видом конструкции.

Скамейки из дерева для дачи. Скамейки для бани

Скамейки из дерева – неотъемлемый атрибут бани. И это понятно, потому что только древесина способна хоть и нагреваться, но не обжигать. Как и в случае с садовыми лавками, здесь огромный ассортимент в плане размеров и форм. Сегодня каждый может подобрать что-то особенное. Но в любом случае главное для таких изделий – удобство эксплуатации и прочность.

Единственное, на что необходимо обратить внимание, это материал, из которого скамейку надо будет изготавливать. Все дело в том, что высокие температуры и влажность могут стать причиной выделения древесной смолы. Она не только испортит внешний вид предмета мебели, но и сделает невозможной её использование.

Лавка из дерева для бани Источник vosaduly.ru

Поэтому рекомендуется для изготовления лавочек для бани применять древесину следующих пород:

Липа. Дерево, которое медленно нагревается, под действием перепадов влажности и температуры не трескается. Хорошо поддаётся обработке. Единственный недостаток – со временем темнеет.
Осина . Отличный материал, который обладает целебными свойствами. Правда, со временем теряет свой привлекательный внешний вид.
Абаши. Красивая структура, нагревается медленно, в процессе эксплуатации не изменяет своего внешнего вида.

Внимание! Использовать в бане скамейки из хвойных пород запрещено.

Что касается конструктивных особенностей, то здесь нет особых запретов. Но специалисты рекомендуют до того, как заказывать скамейки в баню, хорошо бы определиться с высотой лавки, с шириной и другими размерными показателями. Они должны быть в первую очередь удобны, ведь баня – зона отдыха.

Скамейка со спинкой из дерева. Сборка деревянной скамейки

Здесь можно воспользоваться древесиной любого дерева. Часто используют материал, который оказывается под рукой. Древесина не должна иметь никаких изъянов: сучков, сколов, быть сухой.

При конструировании скамейки необходимо учитывать главные требования:

Безопасность. Конструкция должна быть надежной, поэтому материал для нее надо выбирать хорошего качества. Крепеж должен соответствовать требованиям крепления и тоже быть надежными.

Удобство. Ничто не должно мешать нормальному отдыху. Сидеть на ней удобно и комфортно.
Внешний вид. Она всегда должна прекрасно выглядеть. На этапе сборки подбирать надо не кусочки, а цельный материал. Обработать древесину защитными средствами от внешних воздействий. Дерево надо зашкурить, покрасить, то есть придать красивый внешний вид.

Основные этапы сборки

Начинать следует с подготовки досок для скамейки. Обрабатываем их так, чтобы не осталось никаких неровностей, чтобы поверхность была совершенно гладкая.

Наждачной бумагой шлифуем доски. Пазы понадобятся в досках, предназначенных для спинки. Их можно сделать рубанком. Прочные брусья понадобятся для подпорок. Для крепления, одна часть бруса должна быть плоской.

Поручни можно сделать фигурными, тогда скамейка станет более привлекательной. Для этого можно воспользоваться лобзиком, с его помощью выпилить понравившуюся фигуру.

Начинаем с ножек. Для них были заготовлены бревнышки. Устанавливаем их в подготовленные ямки, заливаем раствором. Когда раствор засохнет, продолжаем работу по созданию изделия.

С помощью поперечин и саморезов соединяем ножки между собой. От того, как соединены ножки, от прочности досок для поперечин, зависит устойчивость скамьи. Далее прикрепляются доски спинки и сиденья. Прибиваются, а с обратной стороны укрепляются фиксаторами.

Лавочка собрана своими руками. Теперь ее надо обработать специальным составом, а затем покрыть морилкой или лаком. Его наносят в несколько слоев: обработали первый раз, дали лаку высохнуть. Затем обрабатываем поверхность наждачной бумагой. В заключении покрыть дерево еще два раза лаком. После его высыхания, лавочка готова.

Деревянная скамья с ящиками своими руками (+ подробные чертежи) | Своими руками

Содержимое ✓

✓ Подготавливаем детали боковин скамейки
✓ Начинаем сборку скамейки
✓ Переходим к задней части скамейки
✓ Делаем акценты 6’090
6 ✓ Делаем привлекательные чехлы на сиденья
6
6 ✓
✓ Деревянная скамейка своими руками – чертежи

Плавные изгибы смягчают прямые и угловатые формы, характерные для большинства предметов мебели Arts & Crafts.

Эти изгибы в азиатском стиле позволяют идентифицировать скамейку как произведение знаменитой мастерской Greene & Greene. Хотя оригинал выполнен из тика с вставками из африканского черного дерева, наша вишня с вставками выглядит не менее эффектно.

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

Традиционные соединения с шипами и гнездами вселяют уверенность в том, что на его чехлы можно сесть несколько тысяч раз.

Подготовка деталей боковин скамейки

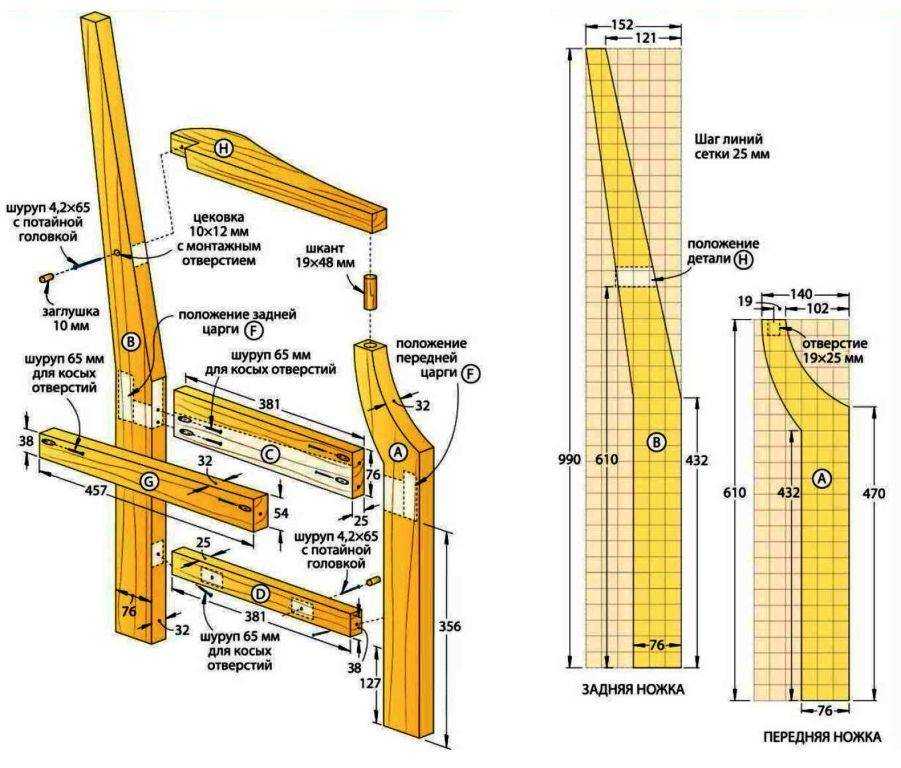

Выпилите ножки (А, Б) указанных размеров (рис. 1а, 1б). Отметьте и выберите гнезда (мы использовали долбильный станок, но вы можете сделать это фрезером или вручную). Убедитесь, что у вас есть две пары зеркально-симметричных деталей.

2. Отметьте форму задних ножек (A), как показано на рис. 1a. Выпилите их ленточной пилой (фото А) и отшлифуйте наждачной бумагой №220.

3. Вырежьте на каждой задней ножке полупотайное гнездо, выходящее на торец, параллельно передней грани (фото Б, рис. 1а). Отложите задние ноги в сторону.

4. Методом масштабирования сетки (рис. 2) разметьте контуры передней ноги на отрезке 6-миллиметровой орбитали. Плавно распилите и сгладьте края шаблона. Перенесите контуры с шаблона на заготовки, затем вырежьте передние ножки, оставив небольшой припуск (фото С).

5. Прикрепите шаблон двусторонним скотчем к выпиленной передней ножке и обработайте деталь фрезой до окончательной формы (фото D). Проделайте то же самое с другой ногой и окончательно обтачивайте обе части.

6. Сформируйте 3-миллиметровые скругления на длинных кромках всех четырех ножек, кроме верхней части на задних ножках (рис. 1). Здесь галтели изготавливаются после сборки.

7. Для каждого подлокотника (С) вырежьте заготовку размерами 38х76х562 мм. Так же, как и для передних ножек, сделайте контурную выкройку в соответствии с рис. 3 и вырежьте подлокотники. Сделайте закругления на переднем конце каждого из них и стачивайте (рисунок 1). Затем совместите закругления на всех ребрах, кроме участков, примыкающих к задней ноге.

8. Для каждой из боковых юбок (D) просверлите по две заготовки шириной 114 мм (мы распиливали по двухсекционной доске шириной 240 мм, чтобы обеспечить подобие текущего изображения). Сформируйте шипы на обоих концах заготовок (рис. 4а). Учтите, что шипы на противоположных концах смещены в разные стороны (рис. 4), поэтому сформируйте каждую щеку щекой и плечом глубиной 3 мм, затем постепенно, за несколько проходов, снимите материал с другой стороны до тех пор, пока шипы входят в гнезда ног.

9. После изготовления шипов отметьте диагональные линии на одном краю каждой заготовки (D) и вырежьте детали ленточной пилой, оставив небольшой припуск на шлифовку (фото E). Склейте заготовки попарно (фото F). Когда клей высохнет, вырежьте канавку вдоль нижнего края каждого рыскания с помощью диска для канавки (рис. 4а).

Короткий совет! При необходимости уменьшите толщину шпилек, подогнав их под гнезда ножек. На прочность соединения это не повлияет.

Смотрите также: Очень красивая скамья с плетеным сиденьем своими руками

Приступаем к сборке скамейки

1. Насухо (без клея) вставляем боковые уплотнители (D) между задней и передней ножками (A , Б), затем склейте эти детали между собой, следя за тем, чтобы стороны были зеркально симметричны (рис. 1). Когда клей высохнет, примерьте подлокотник (С) с каждой стороны, выровняв его по центру верхнего конца передней ножки, разметьте и просверлите отверстия в задних ножках и подлокотниках с помощью зубцов для винтов и заглушек (см. «Советы мастера» о том, как сделать квадратные отверстия). Приклейте подлокотники к ножкам и закрепите шурупами.

2. Для передней и задней королей (Е, F), показанных на рис. 5, сделайте такие же заготовки шириной 114 мм, как и для боковых юбок (D). Сформируйте шипы на концах (рисунок 4а), склейте заготовки попарно, затем вырежьте паз и язычок на внутренней стороне каждой кокетки.

3. Отпилите дно (G) по указанным размерам (рис. 6) и сделайте вырезы по углам (рис. Ba). Просушите бока (A-D) и продольные метры (E, F) вокруг дна (фото G). Если при пробной сборке проблем не обнаружено, склейте эти детали между собой.

4. Просверлите перегородку (Н) указанных размеров и вклейте ее между передней и задней царгами (см. «Детали»), совместив верхние кромки деталей.

Переходим к спинке скамьи

Тринадцать планок спинки вставляются в отдельные гнезда нижней перекладины и в язычок верхней перекладины. Зазоры между брусками в верхней перекладине закрываются вкладышами.

1. Просверлите заготовку размерами 19х133х1365 мм для верхней перекладины спинки (I). Сформируйте шипы на обоих концах и выберите дюбель по центру нижнего края (рис. 7 и 7а). Вставив перекладину между задними ножками (А), наметьте на ней дугу (фото Н), вырежьте ее и ровно разгладьте.

2. Просверлите нижнюю перекладину (J) указанных размеров и выберите гнезда, как показано на рис. 7б.

3. Сделайте четыре выкройки (рис. 8): по одной для каждого переднего контура ламелей спинки (K, L, M) и одну для общего для всех ламелей бокового контура. Далее вырезаем заготовку толщиной 25 мм для каждого бруска.

4. Разметьте боковой контур на одном краю каждой планки и обрежьте ленточной пилой, оставив небольшой припуск. Обшивку сзади приклейте скотчем, разметьте передние контуры планок и вырежьте их. Центральный пропил в широких планках (М) делается обычным лобзиком вручную или лобзиком. После удаления обрезков гладко отшлифуйте все планки.

Примечание: убедитесь, что концы планок надежно вставлены в шпунт и гнезда поперечин (I,)).

5. Отпилите боковые и центральные лямки сиденья (N, O) указанных размеров (рис. 9). Сделайте на боковых планках сужения и вырезы для задних ножек. На переднем конце всех трех брусков стачиваем скругления с обеих сторон (рис. 9а). Сохраните настройки роутера для обработки чехлов. Сделайте вырез на переднем конце боковых планок и стачивайте 2-миллиметровые скругления на остальных ребрах. Приклейте планки сиденья и нижнюю перекладину спинки (J) на место.

6. Для изготовления вкладышей верхней перекладины (I) из обрезков вишневого дерева вырежьте рейки, плотно входящие в шпунт, чтобы его можно было утопить заподлицо с кромкой (после приклеивания вкладышей будет трудно полировать вровень с поверхностью). Отложите планку в сторону.

7. Возьмите изготовленные ранее планки спинки (K, L, M) и вставьте их в гнезда нижней перекладины 0), не склеивая (рис. 7). Вставьте один шип верхней перекладины (I) в гнездо задней ноги и, постепенно опуская второй конец перекладины, вставьте концы планок в шпунт (фото I). Если пробная сборка прошла успешно, аккуратно снимите перекладину, нанесите клей на шпильки и приклейте перекладину на место, не приклеивая перекладины.

8. Возьмите изготовленную и смонтированную стойку. Используя пилу с мелкими зубьями, аккуратно вырежьте две вставки одинаковой длины для вставки между задней ногой (A) и первой изогнутой планкой (L). Приклейте каждую вставку на противоположные концы верхней перекладины. Продолжайте отпиливать, совмещать и наклеивать пары одинаковых вкладышей (фото J), чтобы планки спинки располагались симметрично.

9. Сформируйте скругления на верхних краях перекладины (I). Затем стачиваем галтели на задних ножках, делая плавные переходы к фрезерованным участкам.

Изготовление чехлов для сидений

Вырежьте детали чехлов (P, Q, R) по указанным размерам (рис. 10). Используя сохраненные настройки фрезерного стола, сделайте скругления на передней кромке передних досок и переднем конце боковых досок (Q). Приклейте крышки и отложите в сторону.

Примечание: задние торцы бортов совмещены с задней кромкой заднего борта (Р), а спереди бортики выступают на 3 мм.

Добавим привлекательных акцентов

1. Чтобы сделать 6-миллиметровые канавки для вставок на задних ножках (А) и верхней перекладине (I), отметьте концы канавок карандашом (рис. Id). Сделайте надрезы по краям канавок рейсмусовым станком, чтобы избежать сколов и обеспечить четкость линий (фото К), затем проткните канавки (фото Л).

Короткий совет! Прорези снижают вероятность сколов. Если нет возможности резать древесину, с осторожностью используйте метод попутного фрезерования.

2. Для декоративных вставок подготовьте 6-миллиметровые заготовки (мы выбрали темную древесину кокоса), подгоняя толщину под ширину пазов. Вставив заготовку в паз, отметьте ее длину (фото М). Отпилите детали под углом 46°, чтобы сохранить метку. Аккуратно подгоняем каждую деталь к пазам, размечая их, затем стачиваем 3-х миллиметровые скругления по длинным краям и вставляем на место вставки. Когда клей высохнет, притачиваем 10-миллиметровый скругление к угловому стыку деталей.

Короткий совет! Чтобы темная пыль не стиралась, оставляя следы на светлой древесине вишни, места, прилегающие к вставкам, проклейте малярным скотчем и чаще сдувайте пыль во время работы.

3. Сделайте углубления площадью 6 квадратных миллиметров для заглушек-заглушек, как показано на рис. 1с и Id. Подготовьте несколько квадратных брусков, соответствующих размерам гнезд, закруглите их концы (фото N) и отпилите стопоры длиной 10 мм. Сделайте необходимое количество заглушек, вставьте их на место.

4. Нанесите финишное покрытие на все части скамейки (мы втирали тампоном масляный состав Watco Natural Finish. Когда поверхность высохнет, трижды обрызгали нитроспиртом). После тщательной просушки прикрепите к чехлам (P/Q/R) петли, затем прикрепите петли к задней перекладине спинки (J).

Смотрите также: Оригинальная скамейка из дерева своими руками (фото + чертеж)

Деревянная скамейка своими руками — чертежи

В приготовлении статьи, материалы лучших для столиков Woodmaster

. . БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяин!»

Подписывайтесь на обновления в наших группах и делитесь.

Давайте дружить!

Двусторонняя (с 2-мя спинками) скамья своими руками | Своими руками

Содержание ✓

✓ СЛЕДУЮЩАЯ ЭТАП — СИДЕНЬЕ.
✓ Собираем скамейку.
✓ Скамейка трансформер своими руками – фото и чертежи

Хочу рассказать о создании необычной скамьи, конструкция которой позволяет при необходимости отвернуться от солнечных лучей или ветра, откинув спинку в противоположную сторону.

Сделать такую скамейку можно с помощью обычного ручного инструмента. Для этого вам понадобится топор, молоток, ножовка, стамеска, рулетка, угольник, стальная линейка длиной 50 см.

Для изготовления скамейки можно использовать любую древесину, только 3 и 4 части, которые будут нести большую нагрузку, должны быть изготовлены из твердой и эластичной древесины, например из ясеня.

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

ПЕРЕЧЕНЬ НЕОБХОДИМЫХ ДЕТАЛЕЙ

Сиденье (1450x80x25 мм) — 7 шт.
Спинка (1450х140х50 мм) — 1 шт.
Стойка для спинки (720х40х30 мм) — 2 шт.
Брошь (350х50х45 мм) — 2 шт.
Ножки (395х100х50 мм) — 4 шт.
Прутки тянутые (350х80х20 мм) — 4 шт.

Рейка под сиденьем (350х40х20 мм) — 4 шт. Саморезы, столярный клей, краска или лак

ДЛЯ НОЖЕЙ вам понадобится четыре 5 заготовки. Стальную линейку сгибают таким образом, чтобы добиться нужной кривизны линии. Обводим карандашом и вырезаем.

Далее берем заготовку 4 и делаем стежки с шипами для соединения. Шипы вырезаются ножовкой. В центре стамесочной площадки прорезаем отверстие размером 32×70 мм для спинки. В ножках выбираем паз для соединения с кондуктором. Склеиваем ножки со стежками столярным клеем. Склейте верхние концы ножек вместе с двумя ящиками 6.

Смотрите также: Скамейка-трансформер своими руками (фото+чертежи)

СЛЕДУЮЩАЯ ЭТАП — СИДЕНЬЕ.

С помощью шурупов и клея соединяем две пары досок 1 под прямым углом. На клей и саморезы крепим полученные уголки к ранее собранным каргам с ножками, а после этого закрываем пространство сиденья оставшимися досками 1.

Для того, чтобы доски сиденья подвергались равной нагрузке, с нижней стороны на клей и шурупы прикрепите 7 планок. Две планки по краям сиденья, а две другие распределены по всей плоскости. Для стоек спинки в сидении выпилите прямоугольное отверстие между ножками и ножками. После этого приступайте к спине. Возьмите доску 3 и два бруска (стойки) 4, скрепленные клеевым шпилькой. В стойках и подножках сверлим отверстие диаметром 20 мм для подвижного соединения.

Собираем скамейку.

Берем спинку, вставляем в прорези сиденья, затем в ремешок. Хвостовик диаметром 20 мм соединяет стойку с ремешком. Далее при необходимости затираем поверхность наждачной бумагой, изъяны можно зашлифовать шпаклевкой по дереву, покрыть лаком или краской.

Скамейка приятно удивит ваших гостей своей функциональностью. Его можно легко перемещать с одного места на другое, используя спинку как ручку. А материал, из которого он изготовлен, легкий, дешевый и доступный.

Смотрите также: Стол трансформер своими руками: фото и чертежи

Скамейка трансформер своими руками — фото и чертежи

Ниже другие записи по теме «Как сделать своими руками — домохозяин!»
