Ливневая канализация в частном доме своими руками

Давайте посмотрим, как может быть сделана простая ливневая канализация в частном доме своими руками. А также разберем схему ливневой канализации и ее узлы.

Вопрос с обустройством этой системы многие хозяева индивидуального жилья оставляют на потом, хотя тема эта очень важная.

Почему стоит делать ливневку сразу

Давайте разберемся, почему стоит делать ливневую канализацию сразу, как только вы поставили коробку дома под крышу.

Во-первых, если у вас готова водосточная система, то значит как минимум 2 или 4 водостока у вас уже есть. А значит, вы без ливневки имеете 2 или 4 «ручья», которые размывают грунт у основания вашего дома, портят отмостку и наносят ущерб ландшафту.

Во-вторых, как только вы замостили двор, он начинает участвовать в сборе дождевой или талой воды. Куда будет удаляться эта вода, решается как раз при помощи ливневой канализации.

Что такое ливневая канализация

Итак, ливневая канализация начинается там, где заканчивается водосточная система.

Основное назначение ливневой канализации – удаление дождевой или талой воды с территории участка.

И если водосточная система состоит из сборных водосточных желобов, труб и креплений, то и ливневка также имеет свои узлы:

  1. Сборные водосточные воронки под водосточными трубами.
  2. Дворовые трапы.
  3. Ливневые желоба (бывают полимерные или бетонные).
  4. Решетки на ливневые желоба.
  5. Ревизионные и сборные ливневые колодцы.
  6. Ливневые канализационные трубы и коллекторы.
  7. Водосточные канавы.

Получается, что задача водосточной системы – это сбор осадков с крыш. А задача ливневой канализации – это удаление собранной воды с участка и транспортировка ее к ближайшему водоему или другом месту сбора.

Вообще, если рассматривать именно ливневку на участке, то уже у ближайшего муниципального коллектора за красной линией, куда с ее помощью доставлена вода с участка, ее задачи можно считать выполненными.

Как сделать ливневку своими руками

Может ли быть выполнена ливневая канализация в частном доме своими руками? Несомненно, да. Ничего сложного в этом вопросе нет.

Тут вопрос в другом. Будет ли сделана полностью ливневая канализация в частном доме своими руками или вы просто будете собирать ливневку из готовых купленных узлов?

Ведь сейчас в продаже можно купить все части ливневки, точно так же, как можно купить все части водосточки.

То есть, можно приобрести воронки, желоба, колодцы, трубы и трапы. И потом, после проведения земляных работ, установить все на свои места.

Нет ничего сложного в том, чтобы самостоятельно изготовить все части ливневки. Желоба, трапы и воронки легко отлить из бетона с армированием или без. Трубы можно взять обыкновенные фановые. А сборные или ревизионные колодца можно собирать из пластиковых бочек.


В то же время готовые детали ливневой канализации, которые вы купите в специализированной фирме для самостоятельной установки, можно будет собрать в единую систему без лишних проблем – они подходят друг к другу.

расчет уклона по СНиП, устройство в частном доме

Процедура стока воды требует комплексного подхода, так как дренаж обустраивается на фасаде дома и под землей. Чтобы все работало исправно, необходимо сделать правильный расчет ливневой канализации.

Что это такое?

Это комплексные мероприятия по сбору поверхностной воды. Под этим подразумевается изготовление отводов из специальных труб, желобов, сифонов, пескоуловителей, заглушек, дождеприемников и прочих элементов. Главная ее задача сводится к сбору и отводу дождевой воды, талого снега и подобных осадков от дома. Отвод может осуществляться в септик или специальную емкость.

Совет! Если на участке изготавливается дренажная грунтовая канализация, то сток ливневой нельзя направлять в одно место. Как правило, прокладывается дренаж и ливневка в одной траншее параллельно, но сбор воды происходит в разных местах. Более того, ливневая система располагается выше по уровню.

Нюансы при установке на участке своими руками

Должна изготавливаться в согласии со всеми предписанными требованиями:

  1. Особенность ландшафта (уклон, расположение построек на территории, наличие водоемов и прочее).
  2. Геологические особенности (характер грунта, его способность к впитыванию и т. п.).
  3. Специфика строения, на которое будет выполняться установка наружной части дождевой канализации.
  4. Какой средний уровень осадков выпадает в вашей местности.
  5. Где и как проходят другие инженерные коммуникации.
  6. Какова будет общая площадь сбора и стока.

СНиП

Обязательное соблюдение СНиП и подобных норм по ГОСТу для ее изготовления на небольшой площади. Несоблюдение элементарных требований приведет к сбоям в ее работе. Так, основные положения изложены в СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения».

Для достижения наибольшего эффекта крайне важно иметь под рукой следующую информацию, желательно документально:

  • План существующей канализационной системы.
  • Рабочие чертежи.
  • В продольном разрезе изготавливается сетевой профиль.
  • Ведомость о тех работах, которые будут проведены.

Виды дождевых систем и их устройство

Существует три основных вида и способа организации дренажной системы по сбору дождевой воды:

  1. Открытая.
  2. Закрытая.
  3. Смешанная.

Первый вариант – самый простой и недорогой способ обустройства ливневки. Под этим подразумевается система из установленных желобов на крыше. По ним происходит сбор воды. Дальше осуществляется сток по полуоткрытым специальным канавкам.

Более сложная система – закрытая. Здесь монтируются трубы и дождеприемники под землей. Вся вода собирается, очищается и отводится в отдельное место для дальнейшего ее использования в хозяйственных целях.

Под комбинированной или смешанной подразумевается использование элементов открытой и закрытой ливневой канализации. Особенно эффективно в тех случаях, когда необходимо сократить расходы при благоустройстве больших площадей.

Что касается схем монтажа, то существует их два вида:

  1. Точечная.
  2. Линейная.

Линейная схема применяется для сбора осадков с больших площадей. Она включает в себя прокладку труб, пескоуловителей и других элементов. Все места приемников соединены в общую систему.

Точечная, наоборот, включает в себя индивидуальные дождеприемники, с которых вода отводится по трубам. На эти уловители устанавливается защитная решетка, фильтры и подобная оснастка. Она располагается на отдельных участках, например по углам здания и прочее.

Выбор материала для системы

Сбор дождевой воды осуществляется с помощью:

  • труб;
  • колодцев;
  • приемных элементов;
  • желобов.

При их выборе необходимо учитывать некоторые особенности. Важной составной системы являются приемные элементы. Воронки устанавливаются на крыше и площадках. Изготавливаются они из полимербетона, полипропилена и полиэтилена. В их конструкции имеются фильтры-корзины, в которых оседают различные включения. Чтобы исключить поступление из них неприятных запахов, некоторые разновидности приемников имеют сифоны. Их установка осуществляется под трубами при организации точечной системы.

У входа в здание могут устанавливаться придверные поддоны, в комплектации которых находится вывод для отвода стоков и защитная сетка сверху. Плюс ко всему эта решетка позволяет счищать грязь с обуви.

Обязательными элементами являются трубопровод, желоба и лотки. Чаще всего используют полимерные трубы и ПВХ. Одно важно требование – все стыки труб должны быть герметичными.

Лотки для транспортировки осадков изготавливаются из обычного бетона или полимерных материалов. Последние намного проще и легче устанавливать. Более того, их гладкая внутренняя структура изнутри не создает никаких препятствий стоку жидкости. Как следствие, исключается вероятность засора. Главное – установить их с правильным уклоном.

Для сбора атмосферных осадков обязательно устанавливаются колодцы. Они должны быть герметичными и надежными. Всеми необходимыми характеристиками обладают полимерные колодцы.

Расчет и обустройство

Немаловажную роль в прокладке автономной системы играет проектирование. Чтобы все правильно рассчитать, обязательно учитываются такие моменты:

  • Скорость отвода стоков.
  • Объем осадков в вашей местности.
  • С какой площади планируется сбор. Также учитывается площадь кровли.
  • Насколько стоки будут загрязнены.
  • Особенности ландшафта и рельефа придомовой территории.
  • Преобладающая температура в местности.
  • Расположение УГВ.

Как правильно сделать?

Монтаж наружной части ливневки начинается с ее установки на фасаде здания и кровле. В первую очередь необходимо произвести подготовительные работы к установке водосточного желоба. Для этого необходимо закрепить крюк.

Совет! Специалисты рекомендуют использовать короткий крюк – тот, который не нужно заводить под кровельный материал. Объясняется это тем, что в случае необходимости демонтажа, длинный снять будет сложно, так как нужно демонтировать и кровельный материал.

Укладка желоба должна быть выполнена под уклоном в одну сторону. В среднем на 6 метров достаточно сделать уклон 25–30 мм. Этого будет хватать, чтобы спад воды был хорошим. Плюс ко всему крепежный крюк не должен препятствовать свободному сходу снега. Поэтому по направлению ската кровли край крюка должен быть ниже.

Для стыковки водосточного желоба обязательно используется соединитель. На нем имеется специальная защелка и резиновый уплотнитель. В самой верхней точке с торца устанавливается заглушка. Вся стекающая вода по желобу должна попадать в канадку и воронку. Через них все осадки попадают в трубопровод.

Исходя от вылета кровли от фасада, для соединения воронки с вертикальной трубой используются колена. Если кровля четырехскатная, то для соединения желоба по углам устанавливается тройник.

Что касается пристенной части водостока, то для крепления трубы используется кронштейн и держатель. От стены водосток должен располагаться в районе 50 мм. В верхней части трубы также устанавливается колено под углом 45 градусов и не забыть про воронку. Когда труба на стене закреплена, необходимо измерить расстояние от одного колена к другому. Также учтите, что она должна входить в оба звена на 80 мм. Значит, к фактическому расстоянию между колен необходимо добавить 160 мм.

От здания необходимо организовать водоотвод. Выход нижнего колена должен располагаться на некотором расстоянии от фундамента. В земле прокладывается отвод трубы от здания. Именно в нее и должны попадать все стоки. Для этого устанавливается приемник.

Совет! При соединении водосточного желоба и тройников рекомендуется использовать кровельный герметик. Это важно даже при наличии резинового уплотнителя.

Все наземные наружные работы начинаются с копки траншей. В процессе рытья котлована необходимо сразу организовать уклон. Наклон магистрали должен составлять 10 мм на метр погонный, это максимальный показатель. Этого будет достаточно, чтобы трубопровод не заилился. Не менее важно определить и глубину укладки трубы. Особенность такой системы сводится к тому, что вода внутри не застаивается, а стекает. Поэтому не стоит бояться промерзания. Однако важно подумать о механическом воздействии.  Например, если водосток будет проходить в месте, где передвигается транспорт, то глубина залегания должна быть соответствующей. Поэтому можно ориентироваться на глубину в 70 см.

В процессе укладки необходимо постоянно проверять уровень. На дне канавы изготавливается песчаная подушка. Это исключит проседание трубы, а резиновые уплотнители сделают соединение герметичным. Более того, подушку из песка и щебня следует утрамбовать. Если почва преобладает камнями, то из траншеи их следует полностью удалить. Если соединение будет негерметичным, то осушения земли достичь не получится.

Если в вашей местности выпадает много снега, то необходимо правильно рассчитать диаметр трубы, так как при оттаивании снега объем осадков будет очень большой. Созданный водосток должен успешно справляться как с минимальными осадками, так и с обильными. Во многом особенность устройства дренирования будет формироваться исходя из рельефа. Если есть природный грунтовый уклон, то необходимо использовать его. Для сбора всех осадков можно вырыть яму, а в нее установить бочку. Эту воду можно использовать для технических нужд, полить сад, огорода на даче.

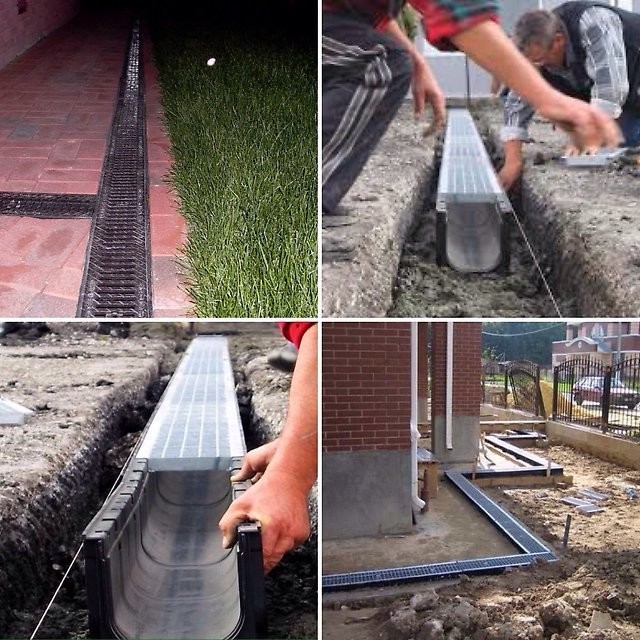

Желоба для ливневого водоотвода

Если загородный частный дом обустраивается открытой ливневкой, для этого монтируются желоба, лучше всего чтобы они были изготовлены из бетона. Их монтаж можно осуществлять по периметру дома, тротуарных дорожек и площадок. В условиях СНТ они не допустят затопление прилегающих территорий и частных построек. При их укладке хорошо ориентироваться на природный склон рельефа. Как правило, монтаж осуществляется на бетон, ведь на них будет оказываться физическое воздействие.

Как содержать ливневку

Спроектировать и построить ее – это одно. Чтобы она прослужила как можно дольше, нужно правильно обслуживать. Все работы в этом направлении сводятся к периодической прочистке. На стенках водостоков, в желобах и в трубах могут образовываться отложения (например, прилипшие листья с дерева постепенно собирают ил). Это значительно сужает пропускную способность. Сама прочистка выполняется механическим, термическим, химическим или гидродинамическим способом.

Так, весь процесс обслуживания сводится к следующим этапам:

  1. Очистка водостоков на кровле.
  2. Очистка приемников от ила.
  3. Очистка наземных водостоков.

Вывод

Обустройство дождевой канализации – ответственное мероприятие. Но потраченные усилия стоят того. Ваша придомовая территория не будет перенасыщена влагой. Надеемся, что предоставленная информация помогла вам сделать правильные выводы. Фото, схемы и видео в конце статьи помогут закрепить всю теорию.

Полезное видео

Технические моменты:

Ошибки при монтаже:

В действии:

Ливневая канализация в частном доме

Приветствую Вас, друзья!

Каждый хозяин частного дома неизбежно сталкивается с проблемой отведения дождевой и талой воды. И дело тут не только в неудобстве, создаваемом лужами. Избыток воды на территории приусадебного участка может привести к весьма неприятным последствиям – например, к проседанию и размоканию фундамента построек.  Кроме того, чрезмерная влажность почвы отрицательно сказывается на росте растений, в частности, становясь причиной подгнивания корней и развития болезней. Задача водоотведения на участке, прилегающем к частному дому особенно актуальна для тех областей, где за год выпадает много осадков.

Решением проблемы отведения воды с приусадебного участка является создание ливневой канализации. Можно заказать строительство системы водоотведения у профессионалов. В то же время, при наличии даже небольшого опыта проведения строительных работ, ливневку можно сделать своими руками, тем самым, ограничив свои расходы лишь приобретением необходимых материалов.

Итак, что нужно, чтобы сделать ливневую канализацию в частном доме.

Основные функции ливневки

Главное назначение ливневой канализации на территории приусадебного участка – обеспечить качественный дренаж почвы и недопущение ее переувлажнения. Тем самым не будет происходить подтоплений и проседаний фундамента дома и других строений, расположенных на участке, в результате которых та или иная постройка может покоситься или начать уходить в землю, а на ее стенах могут образоваться трещины. Избыток воды в почве ведет к постепенному разрушению фундамента, а потому отведение воды значительно увеличит срок службы здания.

ВАЖНО ЗНАТЬ!

На участках с глинистой почвой без ливневой канализации просто не обойтись – такая земля плохо пропускает воду, а потому после таяния снега и дождей на ее поверхности долго остаются лужи. Скопление воды в плодородном слое почвы приводит к заболеваниям корневых систем растений, что может стать даже причиной гибели насаждений.

Назначением ливневой канализации является не только дренаж территории земельного участка, но и очистка отводимой воды от песка и прочих загрязнений. Вода, прошедшая через систему водоотведения, имеет относительно высокий уровень чистоты, а потому не приводит к загрязнению водоемов и окружающих почв.

Основные компоненты системы водоотведения

Водоотводящая канализация на приусадебном участке должна включать в себя следующие элементы:

  1. Водоотводящие каналы и желоба.
  2. Поддоны для приема воды перед входными дверями.
  3. Водоприемные воронки под водосточными трубами.
  4. Колодцы для осмотра.
  5. Уловители песка.
  6. Коллекторный колодец.

Вода может отводиться как по открытым желобам, так и по закрытым подземным каналам. Основным требованием к желобам и каналам для водоотведения является соблюдение наклона в направлении водосборников. Сток воды по каналам может производиться не только в специальные водосборники. Вода может просто отводиться за границы территории приусадебного участка.

Приемники дождевой воды устанавливаются под водосточные трубы, отводящие воду с крыш строений. Изготавливаются они в виде пластиковых либо полимербетонных прямоугольных воронок, имеющих разный объем. Необходимым элементом такого приемника является корзина, улавливающая различный мусор, смываемый водой с крыш. Из таких воронок вода поступает в водоотводящие открытые желоба или подземные каналы.

Смотровые колодцы обеспечивают возможность осмотра каналов, ухода за ними и прочистки в случае необходимости. Обычно они создаются там, где водоотводящие каналы соединяются либо пересекаются – именно в таких местах вероятность засорения наиболее высока.

Уловители песка задерживают твердые частицы, которые содержатся в воде, стекающей по водоотводящим каналам. Такие пескоуловители устанавливаются на открытых ливневых канализациях.

По водосточным каналам вода отводится в коллекторный колодец, в котором она собирается и фильтруется в почвенные слои.

Ливневка своими руками — видео

Виды ливневой канализации

На территории приусадебного участка может быть сооружена ливневка открытого либо закрытого типа. Открытая ливневая канализационная система также называется линейной. Больше всего она подходит для тех участков, на которых есть дорожки и площадки, асфальтированные либо имеющие бетонное покрытие. Такая ливневая канализация проста для монтажа. Вместе с тем она позволяет осуществлять дренаж обширной территории.

Водоотводящими элементами в системах этого типа являются желоба из бетона, металла или пластика, по которым вода, стекающаяся из водосточных труб, а также с тротуаров, дорожек и площадок, отводится в общую канализационную трубу либо в предназначенные для сбора воды резервуары. Такие желоба покрыты сверху решетками, задерживающими различный мусор, а также выступающими в качестве декоративного элемента. Для предотвращения утечки воды, места соединения желобов замазываются герметиком.

Другой тип системы водоотведения – закрытая или точечная ливневка, характеризующаяся подземным расположением водоотводящих трубопроводов. Для сбора воды, стекающей по водосточным тубам с кровель, используются приемники дождевой воды, накрытые сверху решетками. Трубопроводы, расположенные под землей, отводят воду в коллекторный колодец либо за пределы территории участка.

Кроме этих двух видов систем водоотведения строят также ливневки смешанного типа, сочетающие в себе компоненты как линейной, так и закрытой ливневой канализации.

Расчет объема, глубины и уклона ливневки

Функциональность ливневой канализации будет зависеть от того, насколько правильно она спроектирована. При проектировании системы водоотведения необходимо верно рассчитать ее объем, глубину и наклон. Ливнека должна быть рассчитана так, чтобы она обеспечивала полное отведение воды с территории участка.

При расчете глубины расположения трубопровода при проектировании ливневки соблюдаются следующие правила:

  • при сечении подземных труб не более полуметра, максимальная величина их заглубления должна составлять 0. 3 метра, более толстые трубы заглубляют до 0.7 метра;
  • при наличии на участке дренажной системы, уровень ливневки должен находиться выше уровня системы дренажа.

ВАЖНО ЗНАТЬ!

Желательно, чтобы трубопровод находился в земле ниже той глубины, на которую промерзает почва. Но, чтобы сделать работы по прокладке труб менее трудоемкими, глубину можно уменьшить, однако в этом случае трубы нужно будет утеплить слоем щебня и геотекстильной прокладкой.

Полный объем отводимой с участка воды зависит от общего количества осадков, выпадающих в данной местности и суммарной площади, участвующей в отведении воды, в случае открытой системы либо площади проекции крыши на земную поверхность в случае закрытой системы. Значение объема стоков можно определить по формуле Q=q20*F*¥, где Q – объем отводимой воды, q20 – объем выпадающих осадков, F – значение площади, с которой отводится вода, а ¥ — коэффициент, зависящий от материала покрытия участка.

Данные относительно количества выпадающих осадков можно узнать у местных метеорологов либо в соответствующей документации.

Верный выбор угла наклона каналов водоотведения обеспечивает эффективный отток воды с участка под действием законов физики. Величина угла наклона зависит от толщины труб системы. При диаметре труб 200 миллиметров через каждый метр длины труба должна опускаться на 7 миллиметров. Для 150 миллиметровых труб на каждый метр длины уклон должен составлять 8 миллиметров. Если труба соединяется с водоприемной воронкой либо ливневым колодцем, то на каждый ее метр уклон должен составлять 20 миллиметров. Для открытых желобов уклон составляет от 3 до 5 миллиметров.

ВАЖНО ЗНАТЬ!

Проектирование и строительство подземных трубопроводов для водоотведения должно осуществляться тогда же, когда на участке возводятся основные постройки. После того, как строительство зданий завершено, создание подземной ливневой канализации станет невозможным.

Монтаж ливневой канализации своими руками

Перед началом строительств ливневки необходимо убедиться в том, что на постройках есть все необходимые компоненты водосбора и водоотведения – желоба, стояки и водосточные трубы. Следующим шагом является проведение разметки территории в соответствии с заранее начерченным планом системы водоотведения. Дальнейший ход работ зависит от того, к какому типу относится сооружаемая система.

При строительстве закрытой системы выполняются следующие действия:

  1. Копка траншеи с нужной глубиной и шириной при соблюдении требуемого уклона.
  2. Если предполагается утепление трубопровода щебенкой и геотекстилем, траншею надо сделать более широкой и глубокой.
  3. Трамбовка дна траншеи и насыпка на него подушки из песка толщиной 200 миллиметров.
  4. Копка котлована под водосборник, который можно сделать из пластика или из бетона.
  5. Укладка труб поверх песочной подушки и соединение их между собой. Обычно для этого используются стандартные канализационные трубы из ПВХ, снабженные фитингами для соединения. На места стыковки труб необходимо нанести слой герметика.
  6. Проверка системы на наличие течей и устранение обнаруженных дефектов.
  7. Засыпание труб землей.

ВАЖНО ЗНАТЬ!

В тех местах, где трубы имеют изгибы, а там, где длина труб превышает 10 метров желательно создать колодцы для осмотра. Такие колодцы следует построить и в местах соединения нескольких трубопроводов.

При строительстве открытой системы водоотведения также прокапываются траншеи нужной глубины с соблюдением нужного уклона, только в них на песчаную подушку вместо труб укладываются пластиковые желоба. Другим способом создания каналов для водоотведения является заливка прорытых траншей бетоном. Для этого в них вначале нужно установить опалубку. Места их соединения необходимо герметизировать. Там, где каналы лотки входят в резервуар для сбора воды, необходимо установить уловители песка. Завершается монтаж открытой системы проверкой на течи, ликвидацией неполадок и закрытием желобов решетками.

При создании ливневой канализационной системы важно обеспечить полное отведение воды с крыши. Это обеспечит наиболее эффективную защиту приусадебного участка от избытка влаги.

Если ливневка построена правильно, то она предотвратит все те проблемы, которые могут произойти из-за переувлажнения земли. Самое главное то, что качественное отведение значительно увеличит долговечность строений.

Уход за системой водоотведения

Даже правильный монтаж системы не гарантирует ее полноценной функциональности в том случае, если не выполняется должное обслуживание системы. Необходимо периодически производить профилактический осмотр ливневки. Если же ливневая канализация перестала справляться с водоотведением, то ее необходимо тщательно осмотреть для установления причины проблемы.

Прежде всего, необходимо осмотреть крышу и убрать весь собравшийся мусор из желобов, воронок. Далее нужно провести осмотр водосточных труб и, если нужно, их прочистку.

Если принятые меры не дали ожидаемого результата, то проблему следует искать в самой ливневой канализации.

Осмотр открытой ливневки сложности не представляет. Для этого надо просто снять решетки с водоотводящих желобов и удалить оттуда скопившийся мусор. После этого стоит произвести промывку каналов водой под напором. После этой процедуры решетки ставятся на место.

Если на участке построена ливневка закрытого типа, то задача усложняется. В некоторых случаях даже требуются услуги специалистов. Прежде всего, нужно установить, где именно забилась канализационная труба. Затем в эту трубу нужно подать воду под высоким давлением. Эффективность такой прочистки повышается, если подачу воды осуществлять поочередно в прямом и обратном направлении.

Данный метод применим только для труб, толщина которых не превышает 200 миллиметров. Более толстые трубы требует применения профессиональной техники.

Видео — монтаж системы отвода ливневых вод

Ну и для тех, кто ничего не понял — смотрим видео

Заключение

Ну вот и все, друзья.

Надеюсь статья о том, как сделать ливневую канализацию в частном доме будет вам полезной!

Особенности монтажа ливневой канализации

Застой влаги на участке является причиной множества неудобств, более того, влага неизбежно разрушает фундамент дома, обеспечивает сырость в подвале и пр. От избытка влаги можно избавиться с помощью прокладки ливневой канализации. Она позволяет значительно предотвратить подтопление частного дома.
Необходимо отметить, что ливневая канализация — не полноценное решение проблемы подтопления фундамента, она дополняет классический дренаж фундамента, помогая ему справляться с необходимыми объемами поступающей влаги от дождя и таяния снега.
Монтаж ливневой канализации на дачном участке не представляет особой сложности, поэтому работы вполне можно сделать это своими руками.
Ливневка представляет собой совокупность фильтров, водопроводных труб и прочих элементов, которые позволяют отвести избыток воды за пределы участка.

Состав ливневой канализации

Правильно подобранная ливневая канализация собирается как кубики в детском конструкторе, и состоит из следующих комплектующих:
● линейные и точеные водоприемники;
● ревизионные, поворотные колодцы;
● фильтры для масла и бензина — применяются для гаражей, паркингов, автодорог, АЗС и т.д.;
● пескоуловители;
● впитывающий блок — возможно использовать на песчаных, водоненасыщенных грунтах.
Помимо покупки материалов необходимо иметь представление о требованиях СНиПа и принципе работы всей системы в целом.

Монтаж эффективной ливневой канализации

Для начала необходимо составить проект — для этого можно использовать стандартный вариант, внеся коррективы с учетом реальных особенностей имеющегося участка. Стоит учесть наличие уклонов, рельефа, выбрать место расположения колодца для ливневой канализации — в большинстве случаев такой колодец располагается в уголке или низине.

Если на участке подразумевается обустройство дренажной системы, то сначала берутся за обустройство дренажа и только потом за ливневку. Коммуникации обеих систем можно укладывать в одну траншею, но дренажная система располагается ниже, тогда как ливневка находится ближе к поверхности.

Важные моменты:
● При работе над созданием ливневой канализации необходимо использовать водо- и коррозионостойкие материалы;
● Трубы с внутренним гофрированным слоем для ливневой канализации не используются, поскольку они быстро засоряются;
● Не рекомендуется использовать сложные схемы для разводки труб — стоит стремиться прокладывать трубы, не закладывая дополнительные повороты и разводки;
● Все конструктивные части трубопровода герметично соединяются, хотя по действующему законодательству допускаются протечки, порядка 10-15%;
● Уклон ливневой канализации направлен в сторону водосборника — необходимо придерживаться указанных нормативов, предупреждая замерзание воды в системе и ее выход из строя.

Определившись с планом, необходимо выполнить расчет метража труб и прочих элементов, необходимых для начала монтажных работ. Наша рекомендация: посчитав длину всех ливневых труб, необходимо учесть дополнительные 5-10% которые будут потеряны на соединениях, и незначительных отклонениях при копке котлована. В случае канализационные ПВХ трубы используются вместо специализированных ливневые труб, то огни доступны в различных отрезках например 0,5, 1, 2 и 3 метра, и желательно всю длину трассы собирать из всего ассортимента, так проще подобрать необходимый отрезок без сложного распила.

При монтаже ливневой канализации необходимо запланировать наличие защитных решеток, чтобы избежать попадания в систему крупногабаритного мусора.
Если площадь для отвода воды большая, необходимо запланировать дополнительные технологические колодцы для очистки.

Выбирая трубы, стоит отдавать предпочтение трубам из полипропилена и пвх — такие материалы без проблем можно очистить с помощью металлического троса, они более жесткие чем трубы из полиэтилена, и в то-же время обладают низким коэффициентом внутренней шероховатости — что отлично скажется на эксплуатационных характеристиках.

Проведение монтажных работ

Правила монтажа ливневой канализации подразумевают следующую последовательность действий:
● Выделяем на участке места, на которых будут располагаться поворотные колодцы, дождеприемники. Если необходимо обеспечить сбор воды с крыльца, то также предусматриваются специальные поддоны, снабженные решетками. Отличные решения предлагает концерн ACO, выпуская придверные системы с фиксированной шириной 60, 75 и 100см.
Под водостоком устанавливаем точечные водоприемники, которые в большинстве случаев выбираются по внешнему виду и способу поступления в них ливневых вод.
Водоприемные воронки выпускаются как с классическим разрывом струи, где вода из водосточной трубы поступает на пластиковую или чугунную решетку, так и полностью закрытые — в которых водосточная труба плотно и герметично подключается, разрыва струи нет и никакие брызги не попадают на отмостку и здание.
Вдоль пешеходных дорожек, парковок, и поперек въезда на участок необходимо расположить линейные водоприемники, это специальные каналы закрытые решетками, основное назначение — принять потоки воды поступающие с твердых покрытий, и транспортировать собранную воду в ливневые ревизионные колодцы.  После всего перечисленного можно приступать к подготовке ям и траншей для установки всех элементов системы.

● Для начала необходимо выполнить разметку площадки в соответствии с утвержденным планом. Не стоит стремиться уместить всю ливневку в одну ветку, гораздо разумнее разделить ее на самостоятельные части, которые будут собирать воду с крыши, дорожек и участка. Для каждой из веток стоит сделать контрольный колодец и, соответственно, отдельную систему трубопроводов.

● Проводим земляные работы — траншеи, в которые будет укладываться ливневый трубопровод, выравниваются с помощью песчаной подушки — после проверки уклона можно начинать монтаж ливневой канализации. В обустроенные траншеи укладываем трубы, соединяя их в колодце — такие работы необходимо провести для каждой ветки ливневой канализации.
При наличии на плане линейных участков ливневки необходимо выкопать канавки для лотков — в них также закладывается песчаная подушка и тщательно утрамбовывается. После этого можно укладывать сами лотки, которые крепятся с помощью раствора, для участков где предполагается проезд транспорта необходимо обустраивать специальный фундамент для лотков. Решетке для ливневой канализации фиксируются различными способами, это могут быть защелки, хомуты, и классическое болтовое соединение. Для премиальных систем применяют щелевые решетки, в них видимая часть представляет собой две полоски нержавеющей стали, с зазором около сантиметра.

● Установка дождеприемников — помните что после монтажа и обратной засыпки — перенести расположение будет очень сложно.

● Подключение всех элементов системы происходит с применением стандартных, общепринятых размеров 110 и 160мм, в некоторых случаях 200мм. Старайтесь избегать уникальных решений с размерами подключений 90, 100, 125, 150 и 175мм, в случае если потребуется неучтенный при планировании элемент, то приобрести его будет очень проблематично.

● После завершения монтажа ливневой канализации засыпаем траншеи грунтом и уплотняем его.

●Завершающий этап создания ливневки — это проверочное испытание, которые подтвердит правильность выполнения всех этапов работы. Необходимо начать процесс промывки ливневки с кровли и отследить попадание стоков в дождеприемник, а после и в основной коллектор, и в ливневый колодец.

Для новичков сложность может составлять балансировка по расходу воды каждой из веток ливневки.
Количество воды, поступающее по каждому водоприемнику, и пропускная возможность труб должны соответствовать друг другу.
Что касается расчетов, то их стоит вести на основе площади обслуживаемой поверхности. Вот требования, которые обеспечивают нормальную стабильную работу системы сбора и отвода дождевой и паводковой воды:

● Рассчитывая сечение трубопровода, не стоит выбирать трубы впритык к сделанным расчетам — лучше сделать запас, который должен составлять как минимум 20%. Это позволит не только пережить пиковые нагрузки без разрушения системы, но и получить работоспособную ливневку, даже если в расчетах имеются ошибки.
Угол наклона водоотводных труб должен быть в пределах 4-5 градусов — такой уклон необходим на случай загрязнения внутри трубопровода. Идеально чистая труба без препятствий пропускает воду даже при уклоне в 1-1,5 градуса — она движется под действием силы тяжести.
Но если трубопровод будет загрязнен, а значит, его диаметр уменьшится, это может вызвать снижение работоспособности системы практически до 0.

●Для линейной ливневки необходимо предусмотреть дополнительный песчаный и грязевой фильтр, который устанавливается в ревизионном колодце, или в конце потока образованного каналом.
Другими словами говоря — на каждую ветку линейного дождеприемника необходимо смонтировать пескоуловитель, который при монтаже будет выглядеть так же как вся система, но его подземная часть имеет больший объем, предназначенный для улавливания песка и различных фантиков и листьев которые могут попасть во внутрь.

●На каждой отдельной ветке ливневой канализации должно приходиться по одному ревизионному колодцу, что позволит эффективно устранять засоры и в целом отслеживать состояние системы. Также стоит обустроить колодец, который будет использоваться для сбора воды от всех водоприемников на площади вокруг дома. Еще один колодец можно сделать непосредственно для водоприемника, собирающего воду вдоль дорожек и площадок. С помощью перепускной трубы соединяем оба колодца — так можно будет при необходимости осуществлять выравнивание нагрузки на ливневую канализацию.

Монтаж дождеприемников ливневой канализации

Глубина залегания водоотводных труб для ливневой канализации составляет примерно 30-60 см (ниже основной глубины замерзания почвы), поэтому траншеи для водоотводов необходимо выкопать глубиной в пределах 60-90 см.
Для установки точечного дождеприемника потребуется подготовить прочное основание, не забывая про ряд моментов связанных с конструкцией, например распространенные квадратные дождеприемники 30х30х30см изготовленные из пластика, конструктивно в течении всего периода работы содержат в себе приличный объем воды, которая в зимний период замерзает, и может вызвать разрушение не только изделия но и отмостки. Для таких изделий требуется очень прочный фундамент и монументальная обваловка цементной смесью.
Монтаж трубопровода подразумевает не только соединение труб, но и подключение прочих элементов ливневки, будь-то соединительные муфты, тройники, пескоуловители, ревизионные колодцы и так далее.
Строительным уровнем проверяем наличие уклона на всем протяжении коммуникации.

Самые распространенные ошибки при монтаже ливневой канализации

1. Неоправданная экономия
Стремление застройщика сэкономить на мелочах может стать причиной неудобства для будущего домовладельца. Если вместо точечного дождесборника обустраивают обычные отмостки, то никакого эффекта это не дает. Вода все равно будет стекать в грунт, затекать под фундамент, вызывая проседание и деформацию материалов.
Попытка сэкономить на этапе строительства всегда становится причиной дорогостоящего ремонта.
Отличным примером неоправданной экономии служат трубы, большинство специалистов, выбираю коммуникации не задумываются о условиях эксплуатации, а именно что протекает и при каких температурах, какие нагрузки приходятся на коммуникации.

2. Отсутствие технического обслуживания
Следующая распространенная ошибка, которую допускают владельцы участков с построенной ливневой канализацией, это отсутствие технического обслуживания и профилактики. Чистка системы должна проводиться 2 раза в год — она подразумевает следующие действия:
● очищаем колодцы от ила;
● удаляем мусор из воронок;
● промываем лотки — для этого достаточно иметь в садовый шланг;
● очистка пескоуловителей;
● если в дождесборнике имеется мусорная корзина, ее также очищаем.
Несложный уход за ливневкой позволяет системе эксплуатироваться без перебоев долгие годы, а домовладельцам — не тратиться на ремонт.

3. Недостаточный уклон трубопровода
Недостаточный уклон трубопровода ливневой канализации приводит к заиливанию, засорению, промерзанию труб в осенне-весенний период. Но не стоит руководствоваться правилом «чем больше, тем лучше», поскольку увеличение уклона стоков выше норматива приводит к росту скорости движения воды по системе, и как ни странно частицы ила и песка просто не успевают за потоками воды и оседают на внутренних стенках трубы.

Все это обеспечивает повышенную нагрузку на все элементы ливневой канализации, а потому сама канализация начинает интенсивно изнашиваться. В результате один из участков неизбежно выйдет из строя, не выдержав интенсивности эксплуатации, на которую не рассчитан.
Если на этапе строительства ливневой канализации были выдержаны все требования и нормативы, а все работы выполнялись качественно, такая система выглядит эстетично, не портит ландшафт и без проблем эксплуатируется десятилетиями.


Ливневая канализация — strekoza26.com

Модной тенденцией сегодня является выкладывать дорожки на приусадебном участке специальной плиткой или асфальтировать их. На участке без искусственного покрытия основная часть дождевых вод впитываются в землю, а остальная часть осадков стекает естественным образом. Но вымощенные места влагу не впитывают, оставляя ее на поверхности, откуда ей просто некуда деться . Глинистые грунты также препятствуют просачиванию влаги в почву, заболачивая участок. А еще вдобавок вода, стекающая с крыши дома, медленно, но уверенно разбивает асфальт (или любой другой материал дорожек). Намокает фундамент, постепенно размываясь и разрушаясь.

Избыток талой, дождевой воды отводят ливневой канализацией. Технологию ее строительства выбирают, ориентируясь на рельеф существующей площади, а так же учитывая количество выпадающих осадков.

Элементы компоновки ливневой канализации.

Загородный дом обычно оборудуют ливневыми стоками, состоящими из:

  • дождеприемников;
  • водосливов;
  • лотков;
  • труб;
  • смотровых колодцев.

Дополнительно, для бесперебойной работы системы предусматривают пескоуловители, защитные решетки. Их используют для ливневок, чтобы предотвратить засорения канализации крупными объектами с поверхности, а также мелким песком, грязью.

Установка дождеприемников.

Их оборудуют под водосточными трубами, пешеходными зонами, автостоянками, гаражами, любыми участками, где собираются осадки. Дождеприемники собирают размытую поверхностную землю, песок. Они исполняют роль отстойника, предохраняя систему от засорения. Для предотвращения попадания в дождеприемник мусора, листвы, его накрывают сверху решеткой. Но все равно периодически необходимо их очищать. При самостоятельном устройстве, чтобы установить дождеприемник необходимо пробивать перекрытие, оборудуя его прослойкой битумной мастики.

Обустройство канализации.

Сброс поверхностных вод осуществляют, придерживаясь существующих разработанных правил. Они закреплены СНиПом. И независимо кем будет осуществляться проектирование и обустройство ливневой системы, она обязана соответствовать всем нормам и правилам этого документа (СНиПа).

Собранные дождеприемником с поверхности осадки по трубам перемещаются к месту водосброса или коллектор. С дренажа влага также поступает в коллектор.

Выполняется разводка трубами ПВХ 110 мм диаметром. Их монтируют с уклоном, для самотечного прохождения воды. При устройстве выдерживают уклон 1 см/м, то есть перепад на одном метре должен составлять минимум 1 см и осуществляться в сторону водосброса. Трубы закапывают в траншеи с глубиной не менее уровня промерзания грунта. Есть возможность не заглублять траншею. Однако для избежания промерзания и возможного образования льда трассу придется утеплять.

Прокладывая систему, нужно провести трассировку площади участка. Это значит, детально сориентировать расположение колодцев, места сооружения лотков, линии размещения трасс.

Только разобравшись с планированием, приступают к непосредственному обустройству ливневки. По размеченным линиям выкапывают траншеи и ямы под колодцы. Затем делается подсыпка из песка, так называемая подушка, которая служит основой под укладку материала канализации. Монтируют необходимые сочленения траншейных труб, а также прямых, поворотных колодцев. Напоследок закрывают элементы решетками.

Смотровые колодцы, их установка.

Смотровые колодцы должны устанавливаться  на прямых отрезках трассы в интервалах 25 м. Места поворотов труб, безусловно, оснащают смотровыми колодцами. Они необходимы для осмотра, очистки системы в случае ее засорения. Обычно диаметры таких колодцев выкладывают из кирпича или монтируют из бетонных колец.

На сегодняшний день у застройщиков есть возможность  устанавливать смотровые колодцы из пластика, который герметичен, не подвержен коррозии, легко и просто монтируется благодаря собственному небольшому весу. Это существенные преимущества перед старыми методами обустройства канализационных колодцев.

Обслуживание ливневых систем канализации.

При грамотном проекте и правильном монтаже система ливневой канализации служит долго.

Но необходимо регулярно очищать мусор с поверхности решеток.

Иногда случающиеся засоры  удаляют гидродинамической продувкой канализации. Это осуществляют специальные установки, которые промывают трубы ливневки сильным напором воды, разрушая возникшие засоры.

Ливневая канализация своими руками — как самостоятельно сделать ливневую канализацию

Атмосферные осадки – это природное явление. Снег и дождь падает на крышу, и затем вся эта вода стекает под фундамент. В результате зданию может быть нанесен существенный вред. Чтобы этого не произошло, воду необходимо отводить. Для этого создается специальная канализационная система, о ней мы расскажем вам в этой статье.

Что представляет собой ливневая канализация

Схема устройства системы водоотведения частного дома

Многие считают, что ливневка – это трубы, которые идут с крыши домов. Это не совсем так. Водосток является частью этой системы, но далеко не самой главной. Если ее разбить на части, то сюда войдут:

Все эти элементы вместе и составляют общую систему.

Типы ливневой канализации

Ливневка открытого типа

Существует два типа. Первый, открытый, используется в том случае, если количество осадков небольшое. Он представляет собой систему желобов и лотков, которые соединяются в одну канаву. С помощью такой системы можно отводить воду с небольших по площади участков.

Более мощной считается закрытая система. В этом случае используются различные элементы водосбора, от которых вода (по проложенным под землей трубам) отводится с участка.

Какую бы систему вы ни установили, она сослужит добрую службу, особенно в местах с большим количеством осадков. Такая канализация не только делает жизнь более удобной (на участке не будет луж и грязи), но еще и помогает справиться со многими проблемами. Во-первых, отводя излишки воды, вы защищаете дом от подмывания. Фундамент и стены не будут подтопляться, а значит, они прослужат намного дольше.

Во-вторых, на тропинках возле вашего дома будет меньше наледи, а это повысит безопасность. Также отвод лишней влаги (особенно на участках с уклоном) не допустит коррозии почвы.

Составляем проект системы

Проект канализации

Перед началом строительства необходимо составить проект. А для этого требуется собрать некоторую информацию. В первую очередь следует узнать, сколько осадков выпадает в месте расположения вашего дома. Также собрать сведения о типе грунта, насколько глубоко залегают грунтовые воды и т.д. Все эти сведения можно отыскать в строительных справочниках или (если есть возможность) в отделе архитектуры вашего поселения.

Во-вторых, нужно рассчитать наклон на вашем участке. То есть узнать, в какую сторону будет стекать вся вода. Еще один немаловажный факт, который вы должны знать – это куда вы будете отводить собранную воду. Здесь может быть несколько вариантов:

  • в центральную канализацию;
  • в природный или искусственный водоем;
  • в септик с оборудованными полями фильтрации;
  • в дренажный колодец.

Зная все эти данные, можно все распланировать. Также следует ознакомиться с таким документом, как СНиП 2.04.03-85. В нем указаны все требования, которые предъявляются к монтажу наружной системы. Их также следует учитывать.

Какие материалы и элементы использовать

Бетонный желоб

Прежде чем рассказать о том, как сделать ливневку, стоит поговорить об используемых элементах и материалах для их изготовления. Система такой канализации – это своеобразный трубопровод, который должен собирать дождевую и талую воду и выводить ее за пределы участка. Поэтому значительную часть такой системы составляют трубы. К ним предъявляются особые требования:

  • Достаточная прочность. Так как они будут находиться в земле, то должны с запасом выдерживать большие нагрузки. Причем как наружные, так и внутренние.
  • Устойчивость к агрессивным средам. По каналам будет стекать дождевая и талая вода, которая может нести с собой различные реагенты и химические вещества, все это трубы должны выдерживать.
  • Переносимость перепадов температур. Система будет находиться снаружи и должна выдерживать и летний зной, и зимние морозы.

Пескоуловитель для подключения водоотвода

Кроме самих канализационных труб, в описываемую систему входит еще ряд элементов. Их установка необязательна и производится по необходимости. К таким элементам относятся:

  • Дождеприемник – конструкция, которая будет собирать воду с водостоков здания.
  • Дождевой колодец. Он необходим, чтобы соединить дождеприемник (который располагается близко к поверхности) с трубами.
  • Лотки для сбора атмосферных осадков. Они укладываются в местах наибольшего их скопления.
  • Пескоуловители. С их помощью можно легко прочистить систему.
  • Сифоны, заглушки и т.д.

Если говорить об используемых материалах, то стоит обратить внимание на пластик. Он довольно прочный и не подвержен пагубному воздействию окружающей среды. Пластиковые трубы и другие элементы прекрасно справляются с отведением вод с участка. Если необходимо прокладывать систему под дорогой (например, если место водосброса находится далеко от участка), то желательно выбрать более прочный материал. В этом случае часто используют асбестоцементные или железобетонные трубы.

Монтаж системы

Монтаж

После сбора всей необходимой информации и составления плана, можно приступать к монтажу системы. Первым делом делаем планировку на местности. Размечаем места установки элементов водосбора. Отмечаем, где будут проходить трубы.

В результате такой работы у вас должна получиться единая система. От всех конструкций, в которые будут попадать осадки, должны отходить канализационные трубы. По ним вода и будет стекать в место отведения.

Трубы укладываются в траншеи. Желательно, чтобы глубина их залегания была ниже уровня промерзания грунта. Если этого сделать не получается, то необходимо предусмотреть утепление.

Укладка труб

При прокладке труб на дне траншеи создается подушка. Она делается из слоя песка, толщиной в 10‒20 см. При помощи этой подушки необходимо создать небольшой уклон трубы. Он должен составлять не менее 2 градусов. Уклон делается в сторону, где находится место сброса стоков.

Чтобы накопившийся в корзинке мусор не попал в водосточную трубу, а неприятный запах не распространялся во дворе, каждую точку водосбора нужно оборудовать специальными перегородками-сифонами.

Перегородка-сифон к дождеприёмнику Монтаж начинается с установки дождеприемников (если у вас уже смонтирована система водостоков). От каждого из них труба должна вести в общую систему. Также к основной трубе подключаются лотки для сбора воды и другие элементы водосбора.Также в системе желательно наличие пескоуловителей и заглушек. Первые позволяют легко очищать систему, а вторые не дадут воде течь в обратном направлении (в случае засора).

Если на участке предусмотрено установка дренажной системы, то трубы можно уложить с ней в одну траншею. Но это вовсе не значит, что одна из этих систем может заменить другую. У них разные функции. Ливневка отводит лишнюю воду с поверхности, а дренажные трубы не дают грунтовым водам навредить фундаменту здания.

В итоге основная труба должна заканчиваться местом сброса. Это может быть либо водоем, либо овраг, либо система общей канализации. Но часто на загородных участках устанавливают дренажный колодец или систему септиков.

Видео

Монтаж труб и дренаж участка и фундамента

Ливневая канализация дома своими руками: устройство и монтаж

Для того, чтобы раз и навсегда покончить с проблемами: образования луж на вашем земельном участке и превращения вашей зеленой лужайки в болото, подтопления цокольных и подвальных этажей во время проливных дождей, гниения корневой системы у растений из-за излишка влаги в почве, а так же защитить фундамент дома от неминуемого разрушения, вам необходима ливневая канализация дома. Простая ливневая канализация не является сложным сооружением, и изготовить её своими руками может человек, не имеющий отношения к строительным специальностям.

Какие функции выполняет ливневая канализация дома

Мест на территории Российской федерации, где отсутствуют выпадающие осадки либо они незначительны практически нет, поэтому от подтопления земельного участка после сильных дождей, либо после весеннего таяния снегов не застрахован ни один землевладелец.

Излишняя вода может принести огромные хлопоты хозяину участка, а порой нанесенный вред и вовсе бывает непоправим.

Основные задачи системы ливневой канализации

  1. Своевременный отвод излишней воды за пределы участка, не давая образовываться лужам;
  2. Защита от подмывания фундамента и стен дома;

Во время проливного дождя – вода, стекая с крыши дома по ливневым трубам устремляется в грунт. Основная её часть быстро впитается в землю, но бесконечно впитывать влагу грунт не сможет, и вода, ища другие пути начнет проникать в подземные помещения такие как: погреб, цокольный или подвальный этаж дома, частично подтапливая их.

Аналогичная ситуация может случиться и весной, при таянии снегов, если его выпало большое количество.

Планировка ливневой канализации

Неверно спланированная ливневая канализация — деньги на ветер. Её система немного отличается от обычной водопроводной, поэтому прежде чем приступить к работе следует уточнить и разобрать все нюансы.

Интересно знать! В отличие от обычной воды из водопровода, дождевая или талая вода, не такая чистая, в ней присутствует грязь и мусор, что говорит о необходимости присутствия первичной грубой очистки и создание системы каналов беспрепятственного, естественного перемещения такой воды.

Как и любое инженерное сооружение, строительство канализации начинается с составления плана проекта. Что для этого необходимо учесть:

  • Данные о среднем количество осадков, выпадающих в вашем регионе, где расположен земельный участок.
  • Свойства и геологические характеристика грунта – его рельеф и тип, расположения грунтовых вод.
  • Площадь участка, причем не полная, а сумма всех незанятых постройками площадей.
  • Наличие и место их расположение уже имеющихся подземных коммуникаций.

Количество осадков и их интенсивность, можно найти в СНиПе 2.04.03-85, либо уточнить данные в ближайшей метеослужбе.

Получив данные, вычисления производятся по формуле:

Формула для вычисления

Ψ Поправочный коэффициент выглядит так:

  • 0,4 для территорий покрытых щебнем;
  • 0,85 для площадок залитых бетоном;
  • 0,95 для участков и дорожек под асфальтным покрытием;
  • 1,0 для крыши.

Узнав по формуле объём воды (Q), по таблице действующих строительных норм и правил, рассчитывается необходимое сечение трубопровода.

Системе ливневой канализации участка требуется место, куда будет уходить вся собранная в каналы вода. Такими местами могут быть:

  • Коллектор с дренажным колодцем;
  • Водоем либо любо кювет обочины;
  • Расположенный ниже уровня участка дома овраг или карьер;
  • Общая канава для сброса воды, используемая несколькими соседними участками.

Какой именно использовать способ, необходимо исходя из условий на местности и расположения земельного участка.

Способы сбора стоков

В зависимости от способа сбора воды, ливневая канализация участка разделяется на два типа систем:

Точечная система — основной принцип которой заключается в установке дождеприемника, прямо под водостоками. Каждый из собирающих воду дождеприемник соединен с общей магистральной системой.

Согласно ТУ на дождеприемники устанавливаются защитно-декоративные решетки. Так же они должны быть оборудованы пескоуловителями, что предотвратит попадания в систему листвы деревьев и прочего различного мусора.

Точечная система канализации

Линейная система — представляет собой сеть соединенных между собой каналов, которые находятся под землей либо в немного углубленных траншеях. Как и в точечной системе, собирающие воду лотки оборудуются пескоулавителями и закрываются решётками.

Линейная система канализации, в отличие от точечной, собирает воду не только в местах где установлены водостоки с крыши, но так же с благоустроенных площадок, тротуаров и садовых дорожек залитых бетоном либо уложенных тротуарной плиткой.

Установить лотки можно вокруг бетонной отмостки дома для сбора воды, стекающей с нее. Данный вид канализации защищает от воды большую территорию нежели первый вариант.

Важно! Количество необходимых элементов, используемого при линейной системе значительно превышает точечную систему прокладки, поэтому сравнительную стоимость обоих способов требует просчитать заранее.

Ливневая система канализации

Необходимый уклон по стандартам

Теперь необходимо заставить воду, которая будет собираться в местах сбора, естественным способом переместиться в точку её сброса. Для этого, при монтаже ливневых труб используем правила прокладки обычной канализации. То есть требуется, чтобы трубы на всем своем протяжении до конечной точки слива имели необходимый уклон.

Если же в силу особенности расположение участка, уклон предусмотреть невозможно, то следует обратить внимание на использование насосного оборудования.

Расчет уклона

ГОСТом рекомендован минимальный уклон для трубы сечением Ø 150 мм. составляет 0,008 (мм/м)., трубе сечением Ø 200 мм. необходим уклон в 0,007 (мм/м).

В разных участках системы уклон может меняться. Например в местах крепления к дождеприемникам, уклон делается максимальным 0,02 (мм/м), а вот перед местами где песок должен оседать (пескоудержатели) уклон делается минимальный, чтобы течение воды земедлялось, давая тем самым возможность крупным частицам осесть.

Определить минимальный уклон поможет использование следующей формулы:

где d — диаметр трубопровода, мм αi — коэффициент, равный:

  • 1 при d = 500 мм,
  • 1,1 при d = 600-800 мм,
  • 1,3 при d = 1000-1200 мм.

Глубина прокладки каналов

Прокладку системы каналов требуется делать на той глубине, на которой вам удобно. Работает ливневая система в весенний, летний и осенний период, поэтому угроза промерзания канализации минимальна.

Нет смысла углубляться слишком далеко, и устанавливать дренажные колодцы и коллекторы на глубину ниже уровня промерзания, рекомендованную ГОСТом, это достаточно трудоемкое и дорогостоящее занятие, без которого можно обойтись. Расположить их можно выше, при этом хорошо утеплив теплозащитным материалом и слоем щебня.

Важно! Если участок оборудован дренажной системой, то ливневую канализацию располагают над ней.

Ливневая канализация — монтаж

По готовому проекту, от точек с дождеприемниками роются траншеи, выбранной вами глубины. Если вы все же решились утеплить вашу систему, то глубину канав следует делать немного больше и шире, так как трубы обернутые теплоизолирующим материалом, увеличатся в диаметре, а перед их укладкой в землю дно канавы нужно будет засыпать щебень.

Утепление ливневой канализации

Обычный способ укладки труб подразумевает следующую последовательность:

  1. Дно траншеи хорошенько утрамбовывается, использовать для этих целей можно обычный деревянный брус.
  2. На утрамбованную основу засыпается подушка из песка толщиной 2-3 см.
  3. В случае отсутствия мест для естественного сброса воды, роется котлован для установки в него резервуара, куда непосредственно и будет сливаться собранная вода, со всей канализационной системы.
  4. В качестве резервуара можно использовать обычную пластиковую бочку подходящих для вашей системы размеров. Но можно сделать и более капитальное сооружение, вставив в котлован бетонные кольца.

  5. Далее в готовые канавы, строго соблюдая уклон, кладутся пластиковые трубы, соединяя их в единую систему. Трубы необходимо использовать специально предназначенные для этого — канализационные, один конец у которых широкий, со специальным резиновым уплотнителем. При отсутствии канализационных труб, для соединения обычных используются фитинги либо зажимы.

Совет! Если имеются участки магистралей длинна которых будет превышать 10 метров, рекомендуется использовать смотровые колодцы, они же будут выполнять и роль технического отверстия в случае засора.

В верхних точках принимающих воду требуется установка пескоуловителей. Итог работы: появление единой ливневой канализационной системы.

Элементы необходимые для ливневой системы канализации

Важно! Перед тем, как приступать к засыпке, систему необходимо проверить. Для этого в принимающие желоба подается напор воды, а сама система в это время поэтапно обходиться и осматривается на присутствие протечек, если таковы имеются стыки повторно соединяются, только уже с использованием влагостойкого герметика.

Если протечек нет, засыпаем грунт, верхние элементы оборудуем защитными решетками. Как вы убедились простая ливневая система участка, вполне может быть сделана своими руками.

Но даже, если вы решите прибегнуть к помощи специалистов, изученная статья поможет вам проследить за процессом выполняемых работ и с уверенность указать им на ошибку, если они что-то будут делать не так.

Контроль сильного стока — Решение проблем дренажа и эрозии

Следующие подходы к перенаправлению и улавливанию стока могут быть использованы для контроля обильного стока, вызывающего продолжительные влажные территории или эрозию двора.

Если у вас сильный сток из водосточных водостоков с крыш и соседних владений, перенаправление или улавливание стока может обеспечить лучший контроль. Эти методы минимизируют количество воды, которая накапливается или вызывает эрозию в проблемной зоне. Многие из описанных ниже приемов можно использовать в тандеме: например, вы можете безопасно перенаправить стока , а затем захватить и позволить ему впитаться в почву.

Захват стока: дождевые бочки, дождевые сады, почвенные поправки, террасы, сухие колодцы. »

Перенаправление стока: канавы, французские водостоки, водосборные бассейны, пристройки водосточных труб. »

Сбор и хранение стока

Сток можно улавливать и хранить для использования или позволить ему впитаться в почву. Дождевые бочки и цистерны используются для хранения. Сухие колодцы, удобрения почвы и дождевые сады используются для проникновения воды в почву.

Эти решения имеют множество экологических преимуществ: сокращает сток с вашего участка, фильтрует сток, поливает ваш двор и пополняет запасы грунтовых вод. Их также можно комбинировать со структурами, перенаправляющими сток. Например, можно построить травяную канаву или пристройку водосточной трубы для подачи стока в сухой колодец или дождевой сад.

Однако эти методы могут не подходить для всех мест.

  • Дождевые сады или сухие колодцы не следует располагать рядом с фундаментом дома, чтобы избежать проблем с водой в подвале или фундаменте.
  • Если ваша почва имеет плохую скорость инфильтрации, возможно, потребуется включить дренаж в дизайн дождевого сада или сухого колодца. Почвы с высоким уровнем грунтовых вод или очень малой глубиной до коренных пород также являются проблематичными. Найдите свой тип почвы с помощью карт Soil Survey. Перед тем, как установить дождевой сад или просушить колодец, вам также следует провести тест на инфильтрацию.

Если при строительстве одного из этих заведений будет нарушено более 2500 квадратных футов, вам потребуется разрешение в округе Фэйрфакс.См .: Планы, связанные с сайтом. В других юрисдикциях см. Местные нормы и правила.

1. Бочка для дождя или цистерна

Дождевая бочка — это большой контейнер, который прикрепляется к концу водосточной трубы и хранит воду для дальнейшего использования, например, для полива сада или лужайки. Бочки от дождя бывают разных форм и размеров. Типичная бочка для дождя вмещает около 50 галлонов воды. Цистерны большего размера могут вместить сотни или даже тысячи галлонов. Дождевые бочки просты в установке и недороги.Если у вас нет бачка, этот вариант обычно не обеспечивает достаточной емкости для значительного уменьшения количества стоков, стекающих на лужайку во время сильных штормов. Скорее всего, дождевые бочки наиболее полезны в качестве дополнения к другим средствам контроля ливневой воды.

  • Устройство перелива позволяет излишкам воды выходить, когда бочка или цистерна полны. Используйте гофрированную пластиковую трубку, чтобы направить перелив в сторону от фундамента дома.
  • Водосточная труба может быть подключена к одному или нескольким водосточным бочкам.Подключение дождевых бочек увеличивает количество улавливаемого стока.
  • Для получения дополнительной информации см .: Мастерские Rain Barrel

2. Дождевой сад

Дождевой сад — это густо озелененная впадина, расположенная на пути стока стока, с проницаемой почвой. Во время шторма сток будет скапливаться на поверхности дождевого сада и впитываться в почву, фильтруя воду и подпитывая грунтовые воды.

Правильное функционирование дождевого сада зависит от проницаемости естественной почвы.При отсутствии достаточной проницаемости может потребоваться дренаж, позволяющий отводить фильтрованную воду, что может увеличить затраты и время строительства.

В дождевом саду естественную почву изменяют или заменяют смесью песка, верхнего слоя почвы и органического компоста (или предварительно приготовленной дождевой садовой смесью). Глубина этих поправок может варьироваться в зависимости от усилий и ресурсов, которые вы хотите вложить, но восемнадцать дюймов следует рассматривать как минимум. Под измененной почвой на дополнительной гравийной или песчаной подушке накапливается ливневая вода, так что она может впитаться в нижележащую естественную почву.

Дождевые сады могут быть хорошим решением больших и широко распространенных проблем с дренажем на заднем дворе. Они могут быть разных стилей и размеров. Большие и глубокие дождевые сады будут обрабатывать больше стока, меньшие и более мелкие дождевые сады будут обрабатывать меньше, но все правильно функционирующие дождевые сады уменьшат загрязнение ливневой воды и помогут восполнить запасы грунтовых вод.

Дополнительную информацию и инструкции по проектированию и строительству дождевого сада на заднем дворе можно найти в статьях NVSWCD «Проектирование и строительство дождевого сада: руководство для домовладельцев» или «Семь мифов о дождевых садах».

3. Поправка для почвы или Компостное одеяло

Часто городские и пригородные почвы плотные, уплотненные и имеют низкое плодородие. Добавление в почву органических веществ или компоста снижает плотность почвы и улучшает ее структуру. Структура относится к слипанию частиц почвы. Почва с хорошей структурой более пористая, что способствует инфильтрации и сокращению стока. Улучшение почвы также улучшает здоровье и продуктивность вашей почвы, добавляя долгосрочный источник питательных веществ и органических веществ.Есть два общих подхода.

Метод низкой интенсивности:

Компостное одеяло. Положите тонкий слой компоста и присыпьте его граблями на лужайке, следя за тем, чтобы не закопать траву или другую существующую растительность. Если вы кладете компост на оголенное место или на участок без растительности, вы можете добавить более толстый слой.

Что использовать для компоста? Вы можете приобрести компост в коммерческих целях, но также можете использовать листовую мульчу. В округе есть места для сбора бесплатной мульчи из листьев.Для еще более простого подхода вы можете переработать органические вещества, которые у вас есть на участке, оставив скошенную траву на лужайке (езда на велосипеде) и скашивая осенние листья на лужайке вместо того, чтобы складывать их в мешки. Обрезки и скошенные листья сами по себе разрушаются и превращаются в компост в почве. Чтобы увидеть заметные изменения в вашей почве, может пройти несколько сезонов.

Метод высокой интенсивности:

Поправка о почвах. Представьте фермера, вспахивающего поле. Обработка почвы в тяжелых условиях — это, по сути, то же самое.Вместо того, чтобы добавлять семена, вы будете смешивать компост с почвой. Этот вариант более дорогостоящий и интенсивный (вам придется взорвать лужайку!), Но результаты будут немедленными и заметными.

Сначала выберите площадь вашей собственности, которую вы хотите изменить. Основываясь на этой площади, вы можете рассчитать, сколько компоста вам понадобится. Не существует установленного правила, но если вы собираетесь использовать более интенсивный метод, мы рекомендуем использовать не менее четырех дюймов, если не больше. Вы можете нанять ландшафтного дизайнера или арендовать мотокультиватор или небольшой экскаватор с обратной лопатой.Опустите 10 дюймов до двух футов, чтобы смешать с компостом. Вы можете купить компост в коммерческих целях или бесплатно получить мульчу из листьев в округе. Имейте в виду, что мульча из свободных листьев из округа не всегда бывает стабильного качества, не будет полностью разложена и может содержать семена сорняков. Немедленно пересадите желаемую растительность.

Террасы часто можно засыпать с помощью поправки на почву, чтобы замедлить сток, а также улучшить инфильтрацию. Для получения дополнительной информации см .: Как защитить эродирующую землю — террасы

.

4.Сухой колодец (Инфильтрационная траншея)

Сухой колодец или инфильтрационная траншея — это подземное хранилище, заполненное гравием. Вода, захваченная сухим колодцем, хранится в пустотах между гравием, пока она медленно не просочится в землю или не вытечет через дренаж.

  • Стороны сушильного бокса (не дно) облицованы ландшафтной тканью.
  • Вода может быть направлена ​​в сухой колодец из водосточной трубы или другой трубы.
  • Может использоваться в качестве пешеходной дорожки или засыпаться верхним слоем почвы и дерном.
  • Лучше всего копать до тех пор, пока не будет обнаружен проницаемый слой почвы. Сухой колодец — хороший вариант только в том случае, если проницаемый слой почвы находится на разумной глубине. Если такого слоя нет, сухой колодец не может быть хорошим решением.

Перенаправить сток

Перехват и перенаправление стока дает возможность безопасно сливать объем в место за пределами проблемной зоны. Это можно сделать с помощью водостоков, французских водостоков, водосборных бассейнов или удлинителей водосточной трубы и отстойника.Эти методы перенаправления можно комбинировать с практиками захвата и хранения (см. Ниже).

Всякий раз, когда вы перенаправляете сток, вы должны отправить его в подходящую точку. Сброс сточных вод в неподходящее место просто сдвинет проблемы под откос. Имейте в виду, что перенаправление стока без впитывания его в почву может негативно повлиять на соседние участки.

1. Swale

Вал — это широкая неглубокая канава, в которой вода может стекать в подходящее отверстие. Канал должен быть защищен травой или другой растительностью.Он также может быть облицован камнем подходящего размера для предотвращения эрозии канавы.

Камень предпочтительнее в лугах, в которых трава плохо растет из-за тени или которые слишком крутые или длинные для травы, чтобы предотвратить эрозию. Выстланную камнем канаву иногда называют руслом сухого ручья . Используемые камни могут быть разных размеров: более крупные действуют как стабилизаторы, а более мелкие — как наполнители. Как правило, чем тяжелее поток, тем больше должны быть камни. Под каменную облицовку следует класть плотно сплетенную ландшафтную ткань.

2. Французский сток

Французский водосток — это устройство подземного водоотвода. Он состоит из перфорированной трубы, окруженной гравием и выложенной прочной ландшафтной тканью. Французский водосток отводит сточные воды под землю к подходящему сливу. К нему можно подсоединить водосточные трубы и трубы отстойного насоса, а также объединить с ним водосборный бассейн для удаления стоячей воды. Более глубокие французские водостоки также можно использовать для отвода грунтовых вод.

Советы по созданию французского водостока. Предварительно собранные варианты слива французского производства (например, EZ-Drain) позволяют сэкономить время и усилия при установке.

  1. Выкопайте канаву в том месте, где пойдет ваша французская канализация. Стандартная французская дренажная канава составляет около 1,5 футов в глубину и 10-12 дюймов в ширину, в зависимости от размера выбранной трубы (обычно 4-6 дюймов) и желаемой глубины.
  2. Выровняйте канаву со всех сторон ландшафтной тканью, чтобы предотвратить эрозию почвы.
  3. Насыпьте на дно канавы слой гравия.
  4. Перфорированная пластиковая труба уложена поверх гравия и окружена гравием по бокам и сверху.
  5. Если верхний слой почвы и дерн будут использоваться для покрытия французского водостока, ландшафтную ткань следует натянуть поверх гравия перед добавлением верхнего слоя почвы.
  6. Если гравий останется открытым на поверхности земли, ландшафтную ткань не нужно натягивать поверх гравия, но края должны быть защищены, чтобы осадок не попал в канализацию.

3. Водосборный бассейн

Водосборный бассейн — это сборный бокс со сливным отверстием вверху и сливным отверстием внизу.Поверхностный сток поступает на вход, проходит через сборный бокс и выходит через выход в заглубленную водосточную трубу. Водосборный бассейн следует размещать в низком месте на участке, чтобы вода естественным образом стекала к нему (можно построить травяную канаву, чтобы направлять сток в бассейн). Закопанная водосточная труба должна сливаться в подходящий слив.

4. Блоки брызг и надстройки водосточной трубы

Гидравлические блоки и гофрированная пластиковая труба также могут использоваться для направления сточных вод с крыш из водосточных водостоков или отстойников от стен фундамента в подходящую зону.См .: Гидравлические блоки и водосточные трубы

.

Вернуться к главному меню «Решение проблем дренажа и эрозии»

French Drains 101 — Bob Vila

Фото: Helet van Blerk

Вещи со словом «французский» в названии обычно необычные, правда? Пудели, духи, выпечка. Но французский водосток — это не что иное, как канава в земле, вставленная перфорированной трубой под слоем гравия. Эта труба отводит ливневую воду туда, где она вам не нужна — например, вдоль фундамента, — и отводит эту воду в более удобное место, например, в муниципальную ливневую канализацию или дождевую бочку.

Проблемы с дренажем?

Наймите профессионала, который сделает за вас грязную работу. Получите бесплатную бесплатную оценку проекта от экспертов по дренажу уже сегодня.

+

ЧТО ТАКОЕ ФРАНЦУЗСКИЙ СЛИВ?

Звучит элегантно, но на самом деле это не что иное, как засыпанная гравием канава со встроенной трубой, отводящей воду из дома.

В то время как водосточные желоба собирают осадки, стекающие с крыши, французские водостоки собирают воду на уровне земли. Предположим, что после ливня вода имеет тенденцию скапливаться в определенном низком месте на вашем участке.Перенаправление потока воды с помощью французского водостока решило бы эту проблему.

Французский водосток также является решением для подвалов, пропускающих воду через фундамент. В этих «мокрых» подвалах вода давит на фундамент и постепенно просачивается. Однако с французским водостоком воду возле фундамента можно перенаправить и отлить в другом месте.

Если вода продолжает проникать в ваш подвал, несмотря на кажущийся достаточным наружный дренаж, возможно, вам потребуется установить французский водосток в помещении.Установка включает в себя вырубку траншеи в плите подвала по периметру фундамента, укладку трубы в траншею и установку водоотливного насоса для перемещения воды изнутри наружу.

Связано: 7 способов избежать затопления подвала

Фото: wikimedia.org

ВЫКРЫТЬ ТРАНШЕР ДЛЯ ФРАНЦУЗСКОГО СЛИВА

Независимо от того, установлен ли он во дворе или в подвале, французский слив работает по тому же принципу. Сначала выкапывается траншея с уклоном в том направлении, в котором должна идти вода; Обычно рекомендуется уклон в один дюйм на каждые восемь футов длины.Чтобы определить правильный угол, используйте веревку уровня, привязанную между столбами, затем измерьте расстояние от этой контрольной точки до дна траншеи.

Поскольку существует прямая зависимость между диаметром дренажной трубы и ее относительной эффективностью, сделайте траншею шириной не менее 12 дюймов и стремитесь к глубине от 18 до 24 дюймов. Если вы устанавливаете французский водосток вокруг фундамента, чтобы предотвратить попадание влаги в подвал, позаботьтесь о том, чтобы труба располагалась ниже уровня плиты или готового пола.

ЗАПОЛНЕНИЕ И ОБЛОЖКА ТРУБОПРОВОДА ФРАНЦУЗСКОГО ДРЕНАЖА

После рытья траншеи засыпьте ее щебнем на несколько дюймов. Накройте камень водонепроницаемой тканью для озеленения, чтобы препятствовать росту сорняков. Далее в траншею уложите трубопровод. Выберите один из двух типов: жесткий ПВХ с просверленными отверстиями или гибкая дренажная труба с прорезями. ПВХ служит дольше, и если вы столкнетесь с засором, его можно очистить с помощью давления или змеи сантехника. С другой стороны, гибкая труба дешевле и с ней проще работать.

Выбираете ПВХ? Вы можете прикрепить соединение под углом 45 градусов к началу вашего трубопровода, а затем подсоединить соединение к трубе, которую можно оставить торчащей из земли для легкого доступа к точке очистки. Еще одна важная вещь, которую следует помнить при установке ПВХ: направьте отверстия для труб вниз. Как это ни парадоксально, но французские водостоки работают, позволяя воде течь в них снизу.

Оберните вокруг трубы ландшафтную ткань, чтобы грязь и корни не засоряли систему.Наконец, заполните траншею гравием до уровня. В качестве альтернативы, заполните гравием точку на несколько дюймов ниже уровня земли, а затем добавьте грязь, чтобы покрыть оставшееся расстояние. Хотя закрытие трубы усложняет дальнейшее техническое обслуживание, это позволяет полностью скрыть французский слив.

Дополнительные сведения о французских водостоках
  • Вместо обертывания трубы ландшафтной тканью вы можете купить гибкую перфорированную трубу, заключенную в водопроницаемую ткань.
  • Если вы планируете рыть длинную траншею, подумайте об аренде траншеекопателя, чтобы он быстрее работал.
  • Установите водосборную бочку на конце водостока, чтобы собирать дождевую воду для использования в саду.
  • После рытья траншеи следует ожидать наличия большого количества рыхлой грязи, которая нуждается в пристройке. Прежде чем приступить к проекту, решите, что вы будете делать с грязью.

Проблемы с дренажем?

Наймите профессионала, который сделает за вас грязную работу. Получите бесплатную бесплатную оценку проекта от экспертов по дренажу уже сегодня.

+

Только дождь должен пойти в ливневую канализацию

Уоррен Тенни

С наступлением сезона дождей мы с нетерпением ждем прихода столь необходимого дождя, который увлажнит наши дворы, освежит воздух и уменьшит количество пыли. Однако сезон муссонов также может принести сильные дожди, которые создают сильные потоки воды, которые проходят по проездам и тротуарам, по улицам и парковкам, увеличивая вероятность наводнения.Эти сильные потоки воды также могут переносить такие загрязнители, как мусор, нефть, отходы домашних животных и пестициды, в наши ливневые стоки, загрязняя воду, которая в конечном итоге попадает в наши местные водоемы, парки, ручьи и заболоченные земли.

Ливневые стоки — одна из основных причин загрязнения воды в США. В то время как часть мусора легко видна, например, мусор или обычный мусор, дождь также переносит другие загрязнители, которые не так заметны, но гораздо более вредны, например, масло и жир, растворенные металлы, такие как свинец и медь, и неестественное количество отложений из маслянистых отложений. подъездные пути, строительные площадки и проезжие части.

Важно отметить, что не вся вода обрабатывается одинаково. В городах есть две раздельные системы сбора воды. Система бытовой канализации собирает сточные воды из раковин, туалетов, душевых и стиральных машин, которые транспортируются по трубам и потокам на очистные сооружения. В то время как ливневые стоки переносят воду, которая остается неочищенной, прямо в смывы, парки и реки. В то время как обе системы имеют обширную инфраструктуру, система ливневой канализации, которая включает в себя все, от канав и водопропускных труб, прудов и озер, бордюров и желобов до водно-болотных угодий и дождевых садов, ни на каком этапе не является частью процесса очистки.Вот почему жизненно важно, чтобы все мы вносили свой вклад в защиту нашей воды и окружающей среды, помня о том, что «только дождь в ливневой канализации».

Основные факты о ливневом стоке могут помочь нам лучше понять влияние загрязненной дождевой воды на нашу окружающую среду. Кроме того, есть ценные советы, которые города предоставляют своим жителям, чтобы помочь всем нам лучше понять роль, которую мы можем сыграть в защите нашей ливневой воды от загрязняющих веществ, включая следующие:

Отходы домашних животных
Соберите отходы домашних животных в полиэтиленовый пакет и выбросьте их в мусорный бак.Отходы домашних животных содержат бактерии и другие патогенные микроорганизмы, которые не являются полезными добавками к нашей воде.

Ремонт автомобилей
Правильно обслуживайте автомобили, чтобы предотвратить утечки жидкости. Используйте поддоны для сбора утечек. Устраните утечки и разливы, используя абсорбент, например наполнитель для кошачьего туалета или песок. Немедленно подмести и утилизируйте как следует. Одна кварта моторного масла может загрязнить более 250 000 галлонов воды.

Мойка автомобилей
По возможности используйте коммерческую автомойку или автомойку самообслуживания — она ​​на самом деле более эффективна с точки зрения расхода воды.Если вы все же решили мыть автомобиль дома, убедитесь, что вы используете ведро и биоразлагаемое моющее средство, не содержащее фосфатов. По возможности направляйте промывочную воду на ландшафтный дизайн. Слейте промывочную воду в раковину или унитаз.

Уход за газоном
Экономно используйте пестициды, удобрения и другие средства для ухода за газоном и в соответствии с инструкциями на этикетке. Чрезмерный полив может привести к попаданию загрязняющих веществ в реки и смывы. Не подметайте и не вымывайте мусор на улице. Мусор может забить входные отверстия ливневой канализации, вызывая затопление.

Бытовая химия
Храните химические вещества в закрытых емкостях с этикетками. Неиспользованные бытовые химикаты, включая краску, отработанное масло, чистящие средства и химикаты для двора, должны быть надлежащим образом утилизированы или переработаны. Отнесите эти предметы на место сбора опасных бытовых отходов или на мероприятие по их сбору.

Управление разливами
Держите под рукой абсорбенты, такие как наполнитель для кошачьего туалета, песок или старую тряпку, чтобы убрать пролитую жидкость. Соберите пролитое вещество, немедленно выбросьте в мешок для мусора и выбросьте вместе с мусором.

Бассейны и спа
Промойте или слейте воду из вашего бассейна, спа или водопровода в канализацию, используя очистку вашего дома. Или промойте свой двор, убедившись, что вода остается на вашем участке. Слив воды из бассейна на улицу может привести к загрязнению воды химическими веществами, бактериями и другими загрязнителями.

Мусор и переработка
Мешок и завязать мусор. Держите мусор и мусорные баки закрытыми.

Соблюдение этих здоровых домашних привычек всеми нами может предотвратить попадание общих загрязнителей на землю и в ливневую воду.В конце концов, чистый сток — это общественная работа, которая начинается задолго до того, как пойдет дождь.


В течение 50 лет Ассоциация муниципальных водопользователей Аризоны работала над защитой способности городов-членов обеспечивать надежное, безопасное и устойчивое водоснабжение для своих сообществ. Для получения дополнительной информации о воде посетите www.amwua.org .


Будьте в курсе и подпишитесь на блог AMWUA:


Вернуться на главную страницу блога

Принять ливневую канализацию — Коммунальные услуги

Присоединяйтесь к волонтерам по всему городу, чтобы очистить местные ливневые стоки, уменьшить наводнения и защитить водные пути.

Вы можете помочь:

  • Предотвратите наводнение в вашем районе, очистив сточные трубы от мусора.
  • Не допускайте попадания загрязняющих веществ в ручьи, ручьи и Пьюджет-Саунд, что защищает рыбу и других животных.
  • Помогите городу поддерживать нашу инфраструктуру, особенно в осенние месяцы, когда усиливается дождь и опадающие листья блокируют стоки.

Как найти ливневую канализацию

Есть несколько типов ливневых стоков.Большинство водостоков расположены рядом с бордюром и имеют металлическую решетку для предотвращения попадания мусора. Они могут быть прямоугольными или круглыми. Ливневые стоки часто помечаются трафаретом, например:

.
  • Свалка без отходов. Стоки к ручью, озеру или заливу.
  • Только дождь в канализацию. Пьюджет-Саунд начинается здесь

Правила техники безопасности

Не допускайте попадания в ближайшую ливневую канализацию листьев и мусора, чтобы предотвратить затопление и затопление. В городе более 33 000 ливневых стоков, поэтому мы очень ценим клиентов, которые устанавливают канализацию перед своим домом.

  • Если возможно, прочистите сток до того, как пойдет дождь.
  • При прочистке канализации стойте на обочине, а не на улице. Мы просим вас только очистить ливневые стоки у обочины. Пожалуйста, не очищайте канализацию на основных улицах и артериях.
  • Очищайте только верхнюю часть ливневой канализации. Не поднимайте решетку.
  • Наденьте перчатки и всегда используйте веник или грабли, чтобы прочистить сток. Никогда не перемещайте мусор руками.
  • Используйте совок, лопату или крышку мусорного ведра для сбора мусора.
  • Положите лишние листья с парковочной полосы в контейнер для мусора во дворе или в бумажные пакеты для газонов и листьев и отправьте на сбор. (В ноябре SPU бесплатно собирает 10 лишних сумок.)
  • Выбрасывать грязные уличные листья, мусор и другой мусор в мусор.
  • Избегайте предметов, которые могут быть опасными или причинить травму, позвонив по телефону (206) 386-1800, чтобы сообщить о проблеме.

Очищайте слив, только если он безопасен . Если слив все еще забит после того, как вы удалили поверхностный мусор, используйте нашу форму отчета о сливе или позвоните на нашу горячую линию по проблемам с канализацией по телефону (206) 386-1800, чтобы сообщить об этом.

Связанные ресурсы:

Инструкции для мини-демонстрационной модели ливневого дренажа

Инструкции для мини-демонстрационной модели ливневого дренажа


Создайте свою собственную мини-демонстрационную модель ливневого дренажа


Необходимые материалы
Фанерные гвозди Петли Шурупы и гайки для дерева 1 фут тяжелой веревки или другого материала для ручки 1 толстая резинка 2 маленьких сильных магнита Различные образцы мусора

Необходимые инструменты
Настольная пила, лобзик, отвертка Hammer Wood glue Super Glue

Инструкция
Показанная здесь модель была создана с использованием фотографий настоящей ливневой канализации, которые были напечатаны на большом принтере и затем приклеены к фанере.Если у вас есть возможность это сделать, это проще, чем покрасить.

Приведенные размеры были масштабированы для распечатанных изображений, их можно изменить в соответствии с вашими потребностями. Все размеры указаны в дюймах.

Кузов модели:
Нижняя панель — 13 x 20,5
Задняя панель — 5 x 20,5 (сюда пойдет ручка)
Основные боковые панели — 4,75 x 13 (x2)
Передняя панель — 4,75 x 20,5
Верхняя панель — 9,5 x 20,5 (это будет решетка, потребуется доработка)

Верхняя часть:
Откидные боковые панели — 2.75 х 3 (х2)
Задняя панель — 2,5 x 20,5
Верхняя панель — 3 x 20,5
Передняя панель — 2,25 x 20,5 (эта панель потребует доработки)

Я использовал сверло для дверной ручки, чтобы проделать отверстия на боковой и передней панелях, чтобы пропустить больше света. В этом нет необходимости.

Сделайте 20-минутный перерыв на природе.

Основная форма — это коробка наверху коробки.

Перед сборкой вы должны вырезать два небольших отверстия на расстоянии примерно 6 дюймов друг от друга в центре задней панели.Здесь подходит ручка. Вы можете завязать узел на одном конце веревки и продеть его через отверстия, а затем завязать другой конец, как показано на рисунке справа. Если у вас есть старая ручка от пакета или багажа, используйте ее повторно.

Приклейте и прибейте боковые панели, переднюю панель и заднюю панель к нижней панели, создав простую коробку без верха.

Теперь верхнюю заднюю панель можно прикрепить к основной задней панели. Используйте 2 или более маленьких петли или одну часть петли для фортепиано, чтобы закрепить панели.Обратите внимание, что основная задняя панель немного выше остальных, это позволит откидным панелям упасть в сложенном состоянии.

Теперь таким же образом прикрепите верхнюю верхнюю панель к верхней задней панели.

Форма верхней передней панели зависит от того, какой тип ливневой канализации вы хотите представить. У меня здесь старый стиль с бумажной панелью, которая подходит к нему, с новым дизайном. Какую бы форму вы ни выбрали, она также должна быть закреплена на верхней панели таким же образом.(Щелкните ЗДЕСЬ, чтобы открыть фотографию нового дизайна.)

Этот дизайн позволит всем трем складываться вперед в прямоугольную форму, когда верх и передняя часть согнуты под углом 90 градусов, или складываться, когда задняя часть сложена вниз.

Верхние боковые панели прикреплены с помощью петель к задней части основных боковых панелей и действуют как опоры для верхней части, когда они изогнуты вверх, охватывая верхнюю часть.

Сделайте еще 20-минутный перерыв на природе.

Есть много способов открыть решетку. Вы можете откинуть всю верхнюю часть на петлях — обязательно закрепите ее чем-нибудь, чтобы она оставалась закрытой, когда она не используется, или вырежьте меньшую часть.

Я использовал копировальную пилу, чтобы вырезать каждое отверстие в решетке, но есть и другие способы сделать это. Обязательно зашлифуйте все края, чтобы защитить маленькие ручки.

Я вырезал центральную часть решетки, достаточно большой, чтобы моя рука могла легко перемещаться по ней. Затем я приклеил небольшие куски дерева под края, чтобы удаленная часть могла сесть на место при замене.


Я прикрепил одну сторону снятой решетки к основной решетке, приклеив к ее дну небольшие полоски резиновых лент, чтобы секция могла свободно качаться вверх.Затем я приклеил 2 сильных магнита к другому концу, чтобы зафиксировать его в закрытом состоянии.
Я вставил изображение с листьями, но у вас их тоже нет, однако он менее беспорядочный, чем заполнение дна настоящими листьями.

Обязательно включите этикетку «Сливы в водный путь»!

Если хотите, раскрасьте его как хотите. Чтобы сохранить целостность, я нанес несколько слоев эмалевого герметика и гидроизоляционного спрея.

Продемонстрируйте это своим ученикам / одноклассникам, чтобы рассказать об управлении ливневыми водами.

Свяжитесь со мной по электронной почте, если у вас есть какие-либо вопросы, комментарии или предложения по улучшению этой конструкции. (И пришлите мне, пожалуйста, фотографии вашей модели!)

При необходимости, ниже можно найти еще несколько фотографий.

Дренажная система | Вифлеем, штат Нью-Йорк,

В городе Вифлееме есть две системы канализации: канализационная система и ливневая канализация.

Санитарная канализация


Система бытовой канализации принимает бытовые сточные воды (например, сточные воды из раковин, туалетов, стиральных машин и т. Д.) И отводит их через водопровод в доме в подземную канализационную трубу. Оттуда он в конечном итоге попадает на городские очистные сооружения, где сточные воды очищаются и сбрасываются в реку Гудзон.


Система ливневого дренажа

С другой стороны, как видно на рисунке ниже, система ливневой канализации отводит сток с улиц и направляет его в водосборные бассейны у обочины.Отсюда он также попадает в другую подземную, но совершенно отдельную систему. Система ливневой канализации отводит воду непосредственно в несколько ручьев и водоемов без очистки.

Дренаж ливневой канализации предназначен для отвода лишней воды с мощеных улиц, парковок и тротуаров. Ливневые стоки различаются по конструкции от небольших сухих колодцев до канав и крупных муниципальных систем с водопроводом. Они присутствуют на большинстве автомагистралей, автострад и других дорогах с интенсивным движением, а также в низинных районах.


Проблемы с дренажем


Инженерный отдел принимает запросы на исследование проблем дренажа и отвечает на вопросы граждан и предприятий города Вифлеема. Об этих проблемах можно сообщить по телефону, письмом, по электронной почте или через онлайн-форму. Пожалуйста, сохраняйте запросы и вопросы по существу и полностью опишите проблему разборчиво и четко. Все запросы вводятся в организованную базу данных с возможностью поиска, которую ведет инженерный отдел для дальнейшего использования.
Запросы обрабатываются в порядке поступления, и в большинстве случаев инспектор ответит запрашивающему лицу с резолюцией. Инженерный отдел может обращаться к файлам электронных карт и бумажным документам в рамках предварительного анализа перед посещением объекта. Если проблема с дренажом вызвана городской дренажной системой, составляется заказ на работу, и городской персонал быстро направляется для устранения недостатка.

Дренажные системы


Общие решения по дренажу могут включать:
  • Удаление мусора, мусора или отложений, которые забивают трубу или водосборный бассейн
  • Реконструкция канавы или канавы
  • Мелкий ремонт водопропускной трубы или трубы для восстановления первоначальной пропускной способности
Во многих случаях проблема дренажа возникает на частной собственности, за которую город не несет ответственности.В этом случае инженерный отдел предлагает вам обратиться за помощью к профессиональному инженеру или лицензированному подрядчику для выполнения необходимого ремонта.

Сообщить о проблеме с дренажем


Если вы хотите подать жалобу на дренаж, заполните нашу онлайн-форму о проблеме дренажа.

Программы

В настоящее время мы проводим мероприятия по бесконтактному сбору дождевых бочек. Проверьте нашу страницу событий, чтобы узнать, когда они запланированы. Если вы хотите, чтобы вас включили в список, когда мы планируем эти мероприятия, напишите по электронной почте aroskilly @ cuyahogaswcd.орг. Благодарим за терпение! Будьте в безопасности, все!

Мастерские по производству дождевых бочек

Начав свою работу в 2008 году, округ продал населению более 3000 дождевых бочек и ежегодно проводит 20-25 семинаров по производству дождевых бочек. Дождевая бочка — это контейнер, используемый для сбора и хранения дождевой воды, которая в противном случае была бы потеряна для стока и, вероятно, отведена в ливневую канализацию. Собранную дождевую воду затем можно использовать для полива газонов и садов. На семинаре инструктор объясняет важность дождевых бочек в борьбе с загрязнением ливневыми водами, и это практический семинар, на котором участники строят свои собственные бочки, чтобы забрать их домой и использовать на своих лужайках и в садах.

Видео: Знакомство с Rain Barrels

Отводные клапаны водосточной трубы :

Используемая нами система требует, чтобы вы отключили водосточную трубу. Мы рассмотрим это в презентации, и есть дальнейшие направления в наборах переключателей.

Переключатель Rain Brothers:
Видео: Как подключить переключатель Rain Brothers
PDF: Изготовление бочки для дождя с помощью переключателя Rain Brothers

Переключатель Garden Water Saver:
Видео: Как подключить устройство Garden Water Saver diverter
PDF: Изготовление дождевой бочки с помощью дивертера Garden Water Saver

Если вы не хотите устанавливать дивертер самостоятельно, Rain Barrels N More может установить его на водосточной трубе за 75 долларов.Сообщите им, какой дивертер вы используете, и попросите их от Cuyahoga SWCD.

Как получить дождевую бочку:

Перейдите на нашу страницу событий и выберите дату / время, которые подходят вам, когда наши мероприятия запланированы. Заполните регистрационную информацию.

Заказывая бочку для мастерской, постарайтесь явиться в мастерскую или сообщите нам за 48 часов, если вы не можете ее сделать. Мы отправляем бочки на место, и если у нас есть кто-то, кто не появляется, мы остаемся с бочкой.Спасибо!

Если вы заказываете онлайн и не можете провести семинар, вы можете применить свой платеж к будущему семинару. При возврате денежных средств по онлайн-заказам взимается комиссия в размере 5 долларов США.

Сколько они стоят:

Полная система дождевой бочки за 60 долларов, включая переключатель
55-галлонная переработанная бочка для пищевых продуктов от Container Compliance (размеры 3 фута в высоту x 2 фута в ширину), переключатель водосточной трубы, патрубок, заусенец шланга (для подсоединения к шлангу переключателя к бочке) ).

Дополнительная дождевая бочка на 20 долларов (предлагается в наших мастерских позже в этом сезоне)
Дождевая бочка на 55 галлонов для подключения к полной системе для создания двухствольной системы . Включает две заусеницы шланга для соединения бочек (соединение шланга не входит в комплект, но его можно отрезать от шланга переключателя Garden Water Saver, если он используется, в противном случае вам понадобится соединительный шланг)

Зачем нужна бочка от дождя?

Водосбережение
Примерно 60% городского водоснабжения идет непосредственно на полив наших газонов.Используя дождевые бочки, вы уменьшаете количество воды, попадающей в наши ливневые стоки, канализационные системы и, в конечном итоге, в местные водотоки. Затем эту воду можно использовать в жаркие или засушливые периоды для полива вашего сада.

Защита местных водоразделов
Ежегодно на газоны наносится 70 миллионов фунтов пестицидов, загрязняющих ливневые (дождевые) стоки. Удобрения и пестициды являются основным источником загрязнения воды. Собирая дождевую воду, вы предотвращаете накопление и перенос этих вредных загрязнителей в наши местные водные пути.

Естественное садоводство
Использование дождевой воды для естественного и здорового полива вашего сада. Растения и полезные микробы в почве, такие как дождевая вода, потому что она мягкая от природы и не содержит хлора, фторида и других химикатов.

Для других часто задаваемых вопросов щелкните здесь.

Дополнительная информация о дождевых бочках:

Другие способы получить дождевую бочку:

  • Жители Кливлендского дивизиона водоснабжения и регионального канализационного округа Северо-Восточного Огайо имеют право на бесплатное получение бочек с дождевой водой через программу Summer Rain Barrel, проводимую Управлением мэрии по вопросам устойчивого развития.Для получения дополнительной информации нажмите здесь.
  • Купите готовую бочку для дождя во многих местах на месте — обычно они дороже, чем в наших мастерских, но этот вариант может быть более удобным и эстетичным на ваш вкус.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
