Крючок для вязки арматуры своими руками: Как самостоятельно изготовить? +Видео

В последние годы всё большую популярность при возведении частных и многоквартирных домов, коммерческих зданий набирают технологии, связанные с использованием монолитных конструкций.

Для придания им прочности и устойчивости к нагрузкам перед заливкой бетона внутри формируется специальная металлическая основа. Арматурные стержни связываются между собой стальной вязальной проволокой при помощи специального крюка.

Такой инструмент продаётся в любом строительном магазине, а можно сделать крючок для вязки арматуры своими руками.

Содержание:

• 1 Зачем вязать, если есть сварочный аппарат?
  • 1.1 Типы крючков для вязки
    • 1.1.1 Ручной крючок
    • 1.1.2 Полуавтоматический крючок
    • 1.1.3 Механический
  • 1.2 Купить или сделать крючок?
• 2 Крючок для вязки, сделанный своими руками
  • 2.1 Делаем правильный строительный крючок своими руками. Материалы
  • 2.2 Процесс
  • 2.3 Вязка арматуры крючком. Технология

Зачем вязать, если есть сварочный аппарат?

Использование сварки при сборке каркасов большого объема не приветствуется специалистами в области монолитного строительства. Как правило такое воздействие на прутья арматуры вызывает ускорение процессов коррозии, а также ухудшает качество железа. К тому же сварка значительно увеличивает сроки и стоимость армирования.

Типы крючков для вязки

Процесс связывания предусматривает использование тонкой стальной проволоки, нарезанной на куски, чтобы надёжно зафиксировать места пересечений арматурных полос. Сегодня производители предлагают три вида готовых вязальных крючков для выполнения армопоясов: ручной, винтовой и механический.

Ручной крючок

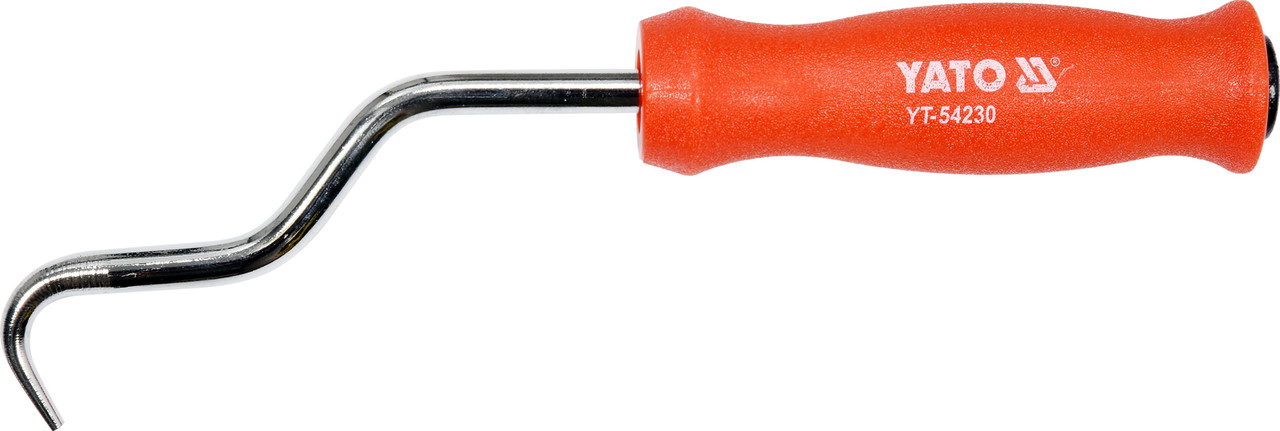

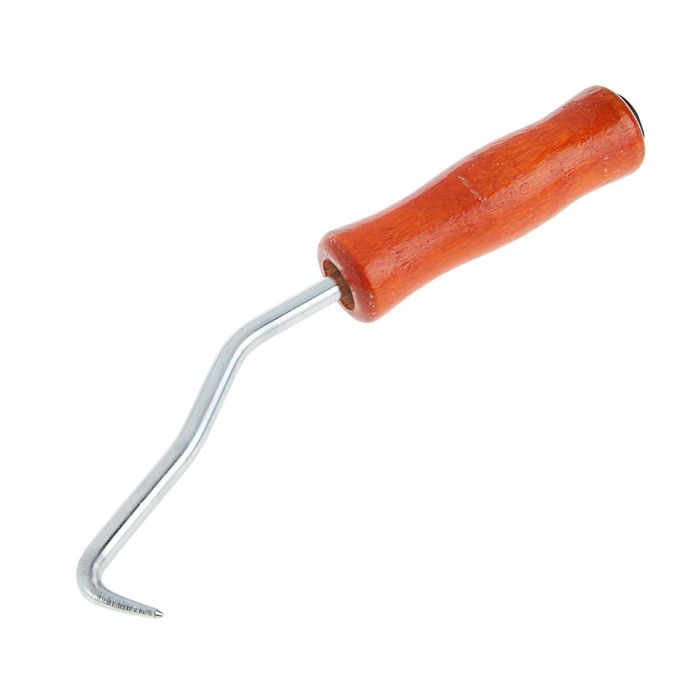

Самый простой крючок состоит из рукоятки, к которой прикреплен металлический стержень с загибом на конце. С помощью него легко захватывается вязальная проволока. Стержень крючка прокручивается вокруг своей оси, таким образом создаются узлы, скрепляющие каркас арматуры.

Простой крючок для вязки подходит как начинающим, так и опытным строителям при работе на небольших объектах. Его преимущество в том, что работа с ним позволяет быстро разобраться с алгоритмом связывания и понять необходимый уровень натяжения в скрутках. Видео процесса можно посмотреть в интернете. Кроме того, ручной крючок доступен по цене и довольно долговечен при правильном использовании.

Полуавтоматический крючок

Этот инструмент также состоит из ручки и стержня. В отличие от ручного, винтовой оснащен крючком в форме сверла. При поступательных движениях рукоятки оно вкручивается в неё, одновременно затягивая проволоку в узел. Чтобы сделать качественную скрутку мастеру потребуется два-три движения. Это позволяет выполнить работы по армированию полуавтоматическим крючком в более короткие сроки.

Механический

Профессиональные строители, работающие на крупных объектах, используют для связки арматуры автоматические крючки.

Их ещё называют крючок пистолет. Это полностью автоматический инструмент. Благодаря использованию такого высококлассного инструмента вязка арматуры производится максимально быстро и позволяет исключить большие энергозатраты мастера.

Купить или сделать крючок?

Приобретать автоматический крючок для домашнего использования не имеет смысла. Стоит он дорого и рассчитан на большие объемы проволоки.

Крючок для вязки, сделанный своими руками

Часто заводские вязальные крючки не полностью удовлетворяют нужды строителей, выполняющих армирование. Это происходит от того, что их стержни могут иметь неправильный изгиб.

Случается, что длина рабочей поверхности слишком маленькая и не позволяет выполнить узел в труднодоступном месте. В таких случаях скручивается самодельный крючок для вязки.

Делаем правильный строительный крючок своими руками. Материалы

Для изготовления крючков специалисты используют электроды для сварочных аппаратов, реже — кусок стальной проволоки толщиной не менее 4 мм.

Создавать чертежи не нужно, потребуются только следующие материалы:

• — рукоятка кельмы, кусок шланга или ручка  от валика
• — электрод или 4 мм проволока
• — точило

Процесс

1. Делаем из шланга ручку для будущего крючка, либо используем ручку от кельмы/валика.
2. Вставляем стержень (электрод или проволоку) в отверстие ручки или в кусок шланга и фиксируем эпоксидной смолой.
3. После высыхания эпоксидки, загибаем стержень на 90 градусов на расстоянии 5 см от ручки. Правильный изгиб напоминает коромысло.
4. Загибаем конец стержня дугообразно.
5. Затачиваем острую часть электрода точилом или с помощью напильника.

ПОЛЕЗНЫЙ СОВЕТ: Если вместо ручки закрепить конец самодельного крючка на шуруповёрт, то вы получите полуавтоматический крючок, сделанный своими руками

Вязка арматуры крючком.

Процесс вязания арматуры для устройства фундамента, лестничного марша или стяжки, отличается только типом вязального крючка. Сама технология скрутки узлов не меняется. Обычно рекомендуют сразу нарезать стальную проволоку на куски 30-40 см. Опытные мастера сначала делают несколько пробных узлов, чтобы наглядно посмотреть какая длина отрезка проволоки потребуется. Так расход проволоки будет минимален.

ПОЛЕЗНЫЙ СОВЕТ: Если вам попалась проволока тяжёлая на изгиб, то можно 30 минут прогреть её  на костре, дать ей остынуть, а потом приступать к работе.

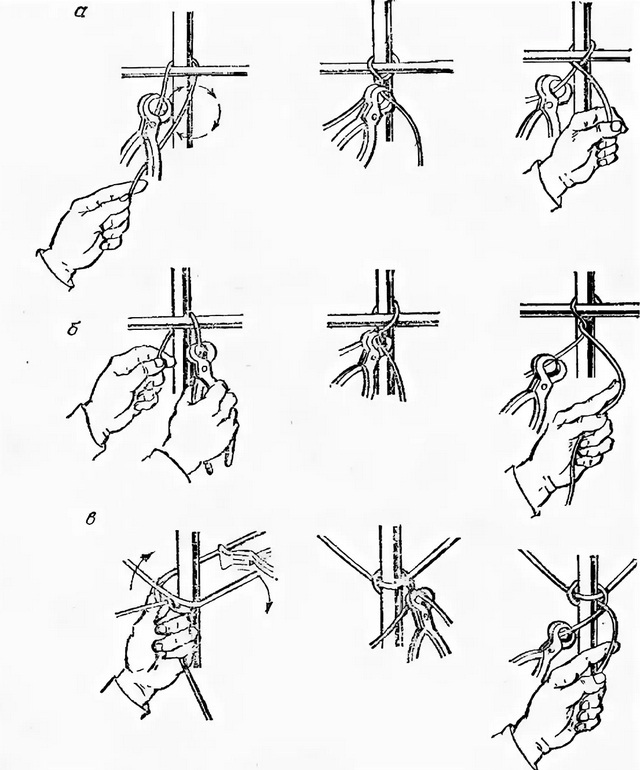

Этапы вязки арматуры

• — нарезка стальной проволоки для заготовок
• — складывание заготовки напополам и оборот вокруг пересечения прутьев
• — захват концов проволоки крючком через петлю заготовки
• — 2-3 вращательных движения для получения узла
• — аккуратная подтяжка скрутки крючком
• — проверка узла (шевелим прутья арматуры — они должны плотно прилегать друг к другу)

Весь процесс очень простой. Но прежде чем попробовать, лучше изучить фото создания армирующих конструкций.

Крючок для вязки арматуры своими руками. Фото и видео

Руки из нужного места |

22.06.2015

Те кто хоть раз в жизни сталкивался с изготовлением ленточного фундамента или других железобетонных конструкций знают, какой кропотливой и утомительной работой может быть связывание проволокой арматуры. Чтобы облегчить и ускорить эту работу, были придуманы специальные приспособления ― крючки для вязки арматуры. О них и пойдет речь в этой статье.

Крючок для вязки арматуры нужен для изготовления каркаса, путем связывания проволокой внахлест мест соединения вертикальной и горизонтальной арматуры. В итоге получается жесткий, готовый к заливке бетона каркас. Сварка в таком деле нежелательна, из-за изменения структуры металла в местах нагрева, что приводит к потере его прочности.

Кто-то может сказать, что может связать проволоку и плоскогубцами. Да старые добрые плоскогубцы могут выполнить эту задачу, но при условии, если скруток будет штук двадцать. При большем количестве соединений, сам процесс вязки займет много времени и сил. Проще говоря, устанут пальцы и кисти рук. Тут-то и приходит на помощь вязальный крючок.

Как сделать крючок для вязки арматуры?

Это самый незамысловатый инструмент. Он так прост, что при желании его можно сделать самому. Для этого понадобится: кусок арматуры толщиной около 6 мм и длиною 26 мм. Вначале замеряется расстояние для ручки ― это около 10 см. Далее, изгибаем арматуру под прямым углом. Отступаем 4 см и снова изгибаем на 90°, но только в другую сторону. На место ручки одеваем гайку и шайбу, чуть большего диаметра чем арматура, и доводим их до первого изгиба. Далее, для удобства вращения надеваем заранее приготовленный кусок металлической трубки, свободно вращающийся на арматуре.

Чтобы эта ручка не выпадала, фиксируем ее шайбой и гайкой. Получается такой себе ― коловорот. Немного изгибаем другой край и затачиваем его. Получился простой, для небольших работ, крючок для вязки арматуры.

Для тех, кто не хочет что-то искать и мучится, можно приобрести за небольшие деньги уже готовый, более приспособленный для таких видов  работ прекрасный крючок. Преимущество магазинного над самодельным ― более удобная ручка и качество металла рабочей части. Форма у самодельных и покупных практически одинаковая.

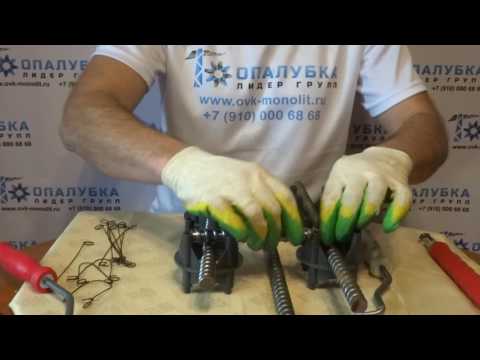

Как вязать арматуру крючком

 1) Отрезаем куски проволоки длиною около 30 см (длина зависит от толщины арматуры).

2) Складываем проволоку вдвое.

3) Делаем изгиб вокруг пальца, отступив от петли третью часть длины.

4) Далее просовываем изгиб под стык арматуры и вставляем крючок в петлю.

5) Захватываем кончиком крючка второй конец проволоки и делаем вращательные движения.

6) С каждым поворотом, проволока затягивается и плотно обхватывает крестовину арматуры. Очень важно не пережать проволоку, чтобы не порвать ее.

7) Вытягиваем крючок из петли и загибаем торчащую часть вдоль арматуры. В затянутом виде арматура не должна свободно двигаться в месте соединения.

Виды крючков для вязки арматуры

Существуют два вида крючков для связывания арматуры вручную ― это простой и винтовой. Также для больших объемов вязки, применяют самодельный крючок, зажатый в шуруповерт или дрель. А максимально быстро эту работу сделает ― специальный, профессиональный пистолет.

Конструкция его немного сложнее первого. Такой сделать самостоятельно вряд ли получиться. Он состоит из ручки с поворотным механизмом, который при потягивании крючка вверх, заставляет вращаться рабочую часть. Что-то наподобие юлы. Принцип работы примерно такой же, только вращается не наружная часть, а внутренняя.

Наконечник крючка имеет обычную форму. Заготовки из проволоки делаются такие же, как для простого крючка. Очень важно следить, чтобы концы проволоки  в момент вращения зацепились за крючок.

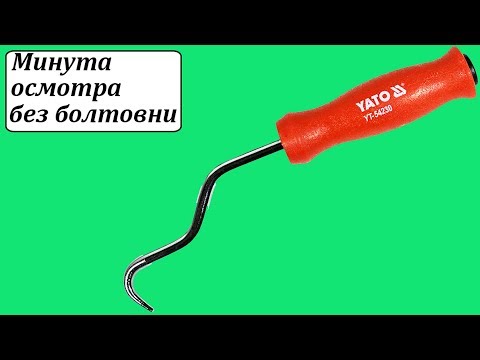

Вязать винтовым крючком гораздо проще обычного, так как не нужно вращать кистью руки, из-за чего она чаще всего и устает.

Это самый простой способ соединять арматуру проволокой. Тут жало пистолета работает как челнок, набрасывая проволоку и равномерно делая одинаковые петли. Существуют пистолеты как аккумуляторные, так и работающие от сети.

Время одного соединения 1 шт в секунду. Ввиду этого производительность пистолета для вязки арматуры достигает максимальной скорости по сравнению с другими способами.

К недостаткам пистолета можно отнести:

1) Наличие электросети для подключения или зарядки АКБ.

2) Высокая стоимость аппарата.

3) Используется проволока одного диаметра.

4) Довольно сложный механизм подачи проволоки, требующий обслуживания, а при необходимости квалифицированного ремонта.

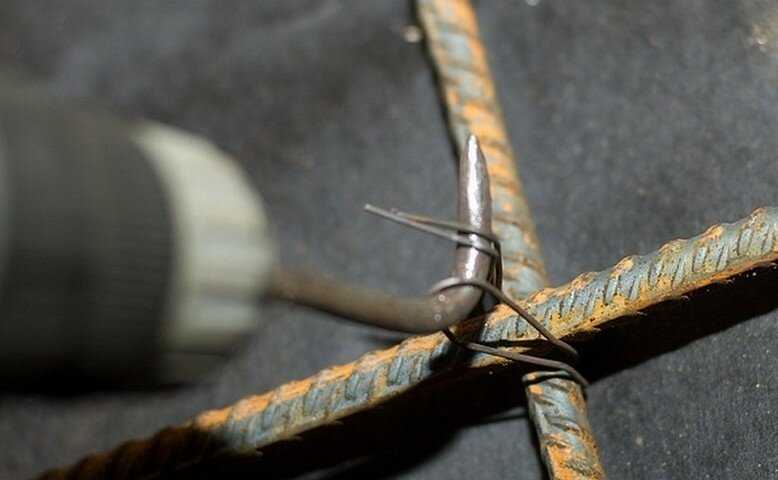

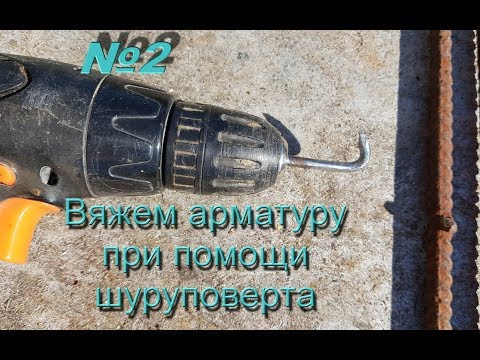

Еще как вариант механизированного крючка, дрель или шуруповерт с насадкой. Крючком в этом случае может служить гвоздь с откушенной шляпкой и загнутым острым концом.

Преимуществом такого способа, есть то, что вращают крючок не руки а электродвигатель и это облегчает работу.

Следует отметить, что электроинструмент должен быть достаточно мощным для закручивания проволоки.

Дополнительные советы

1) Ввиду того, что арматура имеет разную толщину, желательно поэкспериментировав с разной длиной проволоки, выбрать оптимальный вариант. Та длина, которая будет достаточно закручиваться и не оставлять длинных хвостов и есть наилучшей для заготовок.

2) В начале скручивания обороты делаются быстрее, пока проволока не натянется и только после, медленно дожимаем, чтобы она не порвалась.

3) Прочность соединений проверяют не прокручиванием скруток, а отсутствием люфта  между арматурами.

У каждого рассмотренного в статье способа есть свои плюсы и минусы, но все они действенны и эффективны. При правильном выборе крючка и вязальной проволоки, а также некоторых навыках при работе крючком, сделают ваш фундамент крепким и долговечным без трещин и разломов.

Ручная дуговая сварка

Водяной уровень. Как пользоваться?

Крюк для автоматической вязки арматуры — применение и применение | Своими руками

Содержание ✓

• ✓ Как устроен крючок для вязки арматуры
• ✓ Технология использования крючка для вязки арматуры
• ✓ Результат применения
• ✓ Крючок для вязки арматуры
видео:

Многие из тех людей, которые самостоятельно занимались устройством цементной стяжки, сталкивались с необходимостью армирования армирующей сеткой.

В среде профессионалов технология крепления арматуры вязальной проволокой признана очень эффективной. Однако профессионалы могут позволить себе дорогое и сложное оборудование, а для умелых людей мы сегодня испытаем на себе автоматический крючок для вязки арматуры , с помощью которого можно значительно упростить процесс вязки проволоки.

Как устроен крюк для вязки арматуры

Устройство изготовлено из металлического стержня с загнутым концом.

Такой изгиб необходим для удобного захвата проволоки, с помощью которой арматурные изделия соединяются между собой. Крюк-автомат (еще его называют шурупом) имеет специальную ручку, она сделана из пластика, внутри нее находится винт.

При работе ручка должна совершать возвратно-поступательные движения, тем самым заставляя вращаться кончик вязального устройства. Другими словами, вы тянете на себя рукоятку винта, кончик которой при этом вращается, и вязальная проволока затягивается.

Заводские ИДУ стоят совсем недорого, их можно приобрести в любом современном строительном магазине. Цена колеблется от 200 до 900 рублей в зависимости от модели. Однако прежде чем приобретать такой крючок, лучше определиться с объемом работы, который необходимо выполнить.

В нашем конкретном случае пришлось сделать хорошую обрешетку для литья под стоянку машины. Поэтому, не раздумывая, заказал средство через известный интернет-магазин, где было оптимальное соотношение цена-качество. Цена небольшая — 548 руб. С доставкой проблем не было. Привезли в Подмосковье за ​​3 дня. Позиционировался на сайте как инструмент, позволяющий делать проволоку 0 3-3,5 мм. На самом деле это было не совсем так. Но обо всем по порядку.

См. также: Армирование и вязка арматуры своими руками и применение арматуры в строительстве

Технология использования крючка для вязки арматуры

Способ вязки достаточно прост, практически не зависит от того, какой крючок ты используешь. При использовании обычных и автоматических устройств необходимо предварительно нарезать проволоку для обвязки отрезками 100-150 мм (в зависимости от толщины склеиваемого материала: на дорожной сетке отрезки могут быть короче, а на толстой арматуры), а затем выполнить простые операции:

1. один кусок проволоки двойной;
2. оборачивается вокруг склеенного армирующего узла;
3. рук поворачиваются против часовой стрелки на 3 оборота, образуя петлю, в которую вводится крючок;
4. Крючок продевается в петлю, цепляется за второй конец вязального материала;
5. Операция скручивания проволоки начинается с поворота винтового стержня внутри рукоятки.

Активно крутить механизм (точнее, дергать за ручку, блок сам вращается) нужно до тех пор, пока провод не будет практически полностью затянут. Затем слегка приостановитесь и потяните проволоку так, чтобы она тянулась к ней, но не лопалась.

Теперь можно вытащить вязальное устройство и проверить надежность застегивания узла. Проверка проста: один арматурный стержень дергается относительно другого. Если вы все сделали правильно и надежно затянули узел с крючком, прутья не будут «гулять».

Результат применения

В нашем случае проволоку 0 3 мм крючком не тянул, а 2 мм тянул с большим усилием. Они посчитали, что такой инструмент не нужен, и даже согласились вернуть 8 магазин. Сосед по даче вовремя посоветовал использовать провод меньшего диаметра. Пришлось 8 строительному супермаркету вместе с очередной порцией цемента заказывать еще и проволоку 0 1,5 мм. С затяжкой этого провода проблем больше не возникало. Для чистоты эксперимента следует отметить, что эта проволока была отожженной, а потому мягкой. Возможно, если бы более толстая проволока была еще и мягкой, крючок бы с ней справился.

На работе можно изучить одну очень важную особенность. Проволока, сложенная в два раза, необходимо обкрутить узел арматуры сначала вручную и обязательно против часовой стрелки.

И только потом в эту петлю вставить крючок и произвести скручивание проволоки до полной затяжки. Также необходимо периодически смазывать винт внутри ручки. Данной информации нет на сайте магазина.

Следует отметить, что задача, которую мы ставили перед собой — подготовить достаточно большой объем арматуры для заливки цемента в достаточно короткие сроки — была выполнена.

Смотрите также: Гнем кроим и вяжем арматуру своими руками

Практика показывает, что такое недорогое приспособление пригодится в арсенале хозяина дома: всегда: будете ли вы делать стяжку или крепление для сетка-рабица, установка забора.

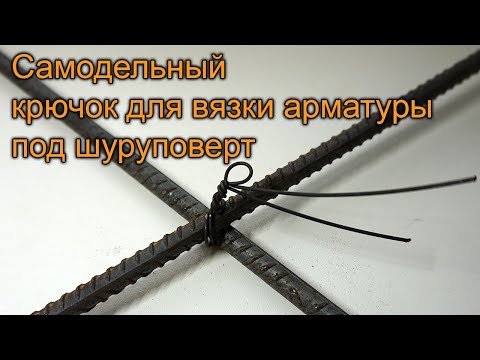

Крючок для вязки арматуры своими руками: видео
