Как сделать крючок для вязки арматуры своими руками видео: устройство и чертежи вязального крючка

Крючок для вязки арматуры своими руками: Как самостоятельно изготовить? +Видео

В последние годы всё большую популярность при возведении частных и многоквартирных домов, коммерческих зданий набирают технологии, связанные с использованием монолитных конструкций.

Для придания им прочности и устойчивости к нагрузкам перед заливкой бетона внутри формируется специальная металлическая основа. Арматурные стержни связываются между собой стальной вязальной проволокой при помощи специального крюка.

Такой инструмент продаётся в любом строительном магазине, а можно сделать крючок для вязки арматуры своими руками.

Содержание:

Зачем вязать, если есть сварочный аппарат?

Использование сварки при сборке каркасов большого объема не приветствуется специалистами в области монолитного строительства. Как правило такое воздействие на прутья арматуры вызывает ускорение процессов коррозии, а также ухудшает качество железа. К тому же сварка значительно увеличивает сроки и стоимость армирования.

Типы крючков для вязки

Процесс связывания предусматривает использование тонкой стальной проволоки, нарезанной на куски, чтобы надёжно зафиксировать места пересечений арматурных полос. Сегодня производители предлагают три вида готовых вязальных крючков для выполнения армопоясов: ручной, винтовой и механический.

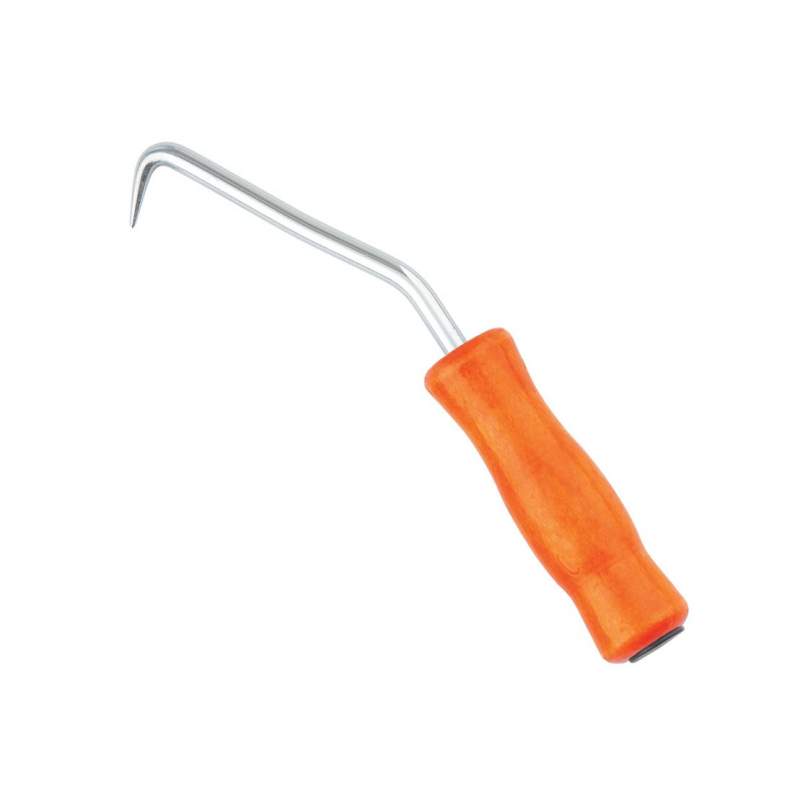

Ручной крючок

Самый простой крючок состоит из рукоятки, к которой прикреплен металлический стержень с загибом на конце. С помощью него легко захватывается вязальная проволока. Стержень крючка прокручивается вокруг своей оси, таким образом создаются узлы, скрепляющие каркас арматуры.

Простой крючок для вязки подходит как начинающим, так и опытным строителям при работе на небольших объектах. Его преимущество в том, что работа с ним позволяет быстро разобраться с алгоритмом связывания и понять необходимый уровень натяжения в скрутках. Видео процесса можно посмотреть в интернете. Кроме того, ручной крючок доступен по цене и довольно долговечен при правильном использовании.

Полуавтоматический крючок

Этот инструмент также состоит из ручки и стержня. В отличие от ручного, винтовой оснащен крючком в форме сверла. При поступательных движениях рукоятки оно вкручивается в неё, одновременно затягивая проволоку в узел. Чтобы сделать качественную скрутку мастеру потребуется два-три движения. Это позволяет выполнить работы по армированию полуавтоматическим крючком в более короткие сроки.

Механический

Профессиональные строители, работающие на крупных объектах, используют для связки арматуры автоматические крючки.

Их ещё называют крючок пистолет. Это полностью автоматический инструмент. Благодаря использованию такого высококлассного инструмента вязка арматуры производится максимально быстро и позволяет исключить большие энергозатраты мастера.

Купить или сделать крючок?

Приобретать автоматический крючок для домашнего использования не имеет смысла. Стоит он дорого и рассчитан на большие объемы проволоки.

Крючок для вязки, сделанный своими руками

Часто заводские вязальные крючки не полностью удовлетворяют нужды строителей, выполняющих армирование. Это происходит от того, что их стержни могут иметь неправильный изгиб.

Случается, что длина рабочей поверхности слишком маленькая и не позволяет выполнить узел в труднодоступном месте. В таких случаях скручивается самодельный крючок для вязки.

Делаем правильный строительный крючок своими руками. Материалы

Для изготовления крючков специалисты используют электроды для сварочных аппаратов, реже — кусок стальной проволоки толщиной не менее 4 мм.

Создавать чертежи не нужно, потребуются только следующие материалы:

• — рукоятка кельмы, кусок шланга или ручка  от валика
• — электрод или 4 мм проволока
• — точило

Процесс

1. Делаем из шланга ручку для будущего крючка, либо используем ручку от кельмы/валика.
2. Вставляем стержень (электрод или проволоку) в отверстие ручки или в кусок шланга и фиксируем эпоксидной смолой.
3. После высыхания эпоксидки, загибаем стержень на 90 градусов на расстоянии 5 см от ручки. Правильный изгиб напоминает коромысло.
4. Загибаем конец стержня дугообразно.
5. Затачиваем острую часть электрода точилом или с помощью напильника.

ПОЛЕЗНЫЙ СОВЕТ: Если вместо ручки закрепить конец самодельного крючка на шуруповёрт, то вы получите полуавтоматический крючок, сделанный своими руками

Вязка арматуры крючком. Технология

Процесс вязания арматуры для устройства фундамента, лестничного марша или стяжки, отличается только типом вязального крючка. Сама технология скрутки узлов не меняется. Обычно рекомендуют сразу нарезать стальную проволоку на куски 30-40 см. Опытные мастера сначала делают несколько пробных узлов, чтобы наглядно посмотреть какая длина отрезка проволоки потребуется. Так расход проволоки будет минимален.

ПОЛЕЗНЫЙ СОВЕТ: Если вам попалась проволока тяжёлая на изгиб, то можно 30 минут прогреть её  на костре, дать ей остынуть, а потом приступать к работе.

Этапы вязки арматуры

• — нарезка стальной проволоки для заготовок
• — складывание заготовки напополам и оборот вокруг пересечения прутьев
• — захват концов проволоки крючком через петлю заготовки
• — 2-3 вращательных движения для получения узла
• — аккуратная подтяжка скрутки крючком
• — проверка узла (шевелим прутья арматуры — они должны плотно прилегать друг к другу)

Весь процесс очень простой. Но прежде чем попробовать, лучше изучить фото создания армирующих конструкций.

Рейтинг

( Пока оценок нет )

0 7 896.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

виды, способы изготовления и использование

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

При осуществлении армирования монолитных бетонных конструкций всегда возникает необходимость скреплять пруты арматуры между собой. Делать это с помощью сварки долго, неудобно и дорого, поэтому принято связывать их проволокой, используя крючок для вязки арматуры. Это недорогое и простое в использовании устройство продается где угодно.

Крючок для вязки арматуры

Содержание

• 1 Что такое крючок для вязки арматуры
  • 1.1 Обычный крючок, изготовленный из сварочного электрода
  • 1.2 Как изготовить крючок из прута арматуры
  • 1.3 Крючок винтового типа
  • 1.4 Полуавтоматический крючок, изготовленный из шуруповерта
  • 1.5 Автоматическое устройство для связывания прутьев арматуры
• 2 Технология работы с крючком
  • 2.1 Вязание арматуры крючком (видео)

Что такое крючок для вязки арматуры

Арматурный крючок является ручным приспособлением, предназначенным для удобства стягивания вязальной проволоки вокруг арматурных прутьев с целью их крепления между собой. Представляет он собой металлический крючок определенной формы с удобной ручкой. Изделие возможно купить, а цена его всего от 2 до 5 у.е., или изготовить самостоятельно, зная особенности его формы.

Вязка арматуры с помощью крючка

Арматуру связывают вязальной проволокой, которая имеет толщину не более 1-2 мм. При этом для более толстой арматуры и проволока берется больше сечением. Продается она бухтами, в которых намотано 50, 100, 200 м. Стоимость бухты незначительна, поэтому не стоит на ней пытаться сэкономить, используя не предназначенную для этой цели проволоку.

По форме крючок имеет вид стержня, кончик которого немного изогнут, чтобы было удобно захватывать проволоку при осуществлении самого процесса связывания. Не каждый магазинный крючок может подойти идеально. Бывает, что изгибы неудобные или неправильные, либо слишком тонкий стержень позволяет крючку гнуться. Поэтому иногда более рациональным бывает самостоятельное изготовление крючка для вязки арматуры.

Связанные прутья арматуры

Полезный совет! Для изготовления самодельного крючка лучше использовать стержень из упругой стали. Она не должна разгибаться при значительном усилии.

Обычный крючок, изготовленный из сварочного электрода

Проще и дешевле всего сделать вязальное приспособление из обыкновенного сварочного электрода, имеющего толщину не менее 4 мм. Он прекрасно подойдет для небольшого объема работ. В случае, если необходимо обвязать большое количество арматуры, то от использования электродного крючка лучше отказаться, так как рука от него сильно устает.

Статья по теме:

Дровокол своими руками: чертежи, фото, инструкции. Как выбрать дровокол. Типы дровоколов. Особенности винтовых, гидравлических и реечных дровоколов. Самостоятельная сборка агрегата.

В этом случае можно изготовить приспособление из куска тонкой арматуры или другого подобного металлического стержня из мягкой, но упругой стали.

Схема вязки арматуры

Как изготовить крючок из прута арматуры

Чтобы изготовить качественное и удобное приспособление, с помощью которого возможно без устали связать большое количество арматуры, потребуется:

• кусок прута арматуры либо стального стержня с аналогичными характеристиками длиной 15-20 см и диаметром сечения 6-8 мм;
• две шестигранные гайки, а также две шайбы чуть большего, чем арматура, диаметра, которые плотно можно надеть на стержень;
• любая, отслужившая свое, ручка от отвертки или малярного валика.

Виды крючков для вязки арматуры

Гайками и шайбами фиксируется на стержне ручка так, чтобы она не болталась вдоль него. При этом должно сохраняться свободное вращение ручки вокруг стержня. Вторая сторона стержня немного затачивается наподобие шила и изгибается. Как правильно изогнуть конец стержня можно посмотреть на любой фотографии. Такой вариант чуть более сложный, чем в случае с электродом, но работать им гораздо удобнее, да и назвать его одноразовым нельзя, так как у него приличный срок службы.

Схема создания крючка своими руками

Крючок винтового типа

Такое устройство не так просто изготовить самостоятельно, но приобрести готовый можно в любом магазине. Этот крючок можно считать полуавтоматическим, так как особое устройство его рукоятки позволяет вращать наконечник, совершая только поступательные движения. На практике получается, что если тянуть крючок на себя, то наконечник поворачивается и затягивает проволоку. При этом рабочему требуется прилагать минимальные усилия, а скорость вязки увеличивается в разы. Его использование очень удобно, но стоимость такого устройства гораздо выше, поэтому покупать его стоит только при больших объемах работ.

Полуавтоматический крючок

Полуавтоматический крючок, изготовленный из шуруповерта

Полуавтоматический крючок иногда делают самостоятельно очень простым способом. Для этого берут гвоздь с загнутым концом и обрубают у него шляпку. Этим концом его вставляют в шуруповерт. После недолгой тренировки можно прекрасно приспособиться стягивать арматуру вязальной проволокой с помощью этого импровизированного приспособления. Для этого нам понадобится какой-нибудь тонкий металлический стержень, к примеру гвоздь, лишенный шляпки, один кончик которого надо немного загнуть в сторону, а другой конец установить в шуруповерт.

Крючок для вязки арматуры из шуруповерта

Автоматическое устройство для связывания прутьев арматуры

Тем, кто профессионально занимается строительством, целесообразно было бы приобрести специальное автоматическое устройство, которое называется пистолетом для арматурной вязки. Использовать его очень удобно, ведь он способен делать по узлу в секунду. Проволоку можно вообще не разрезать на отдельные куски. Ее просто вставляют в устройство, которое завязывает в нужном месте узел и обрезает концы. Работает такой пистолет на аккумуляторе, что делает необязательным наличие электрического кабеля на самом строительном объекте.

Пистолет для связывания прутьев арматуры

Технология работы с крючком

Неважно какой крючок для вязки арматуры мы используем, технология будет всегда одинаковая. Она предельно проста и доступна любому. Проволоку необходимо разрезать на куски длиной 30 – 40 см, впрочем, этот параметр может сильно зависеть от сечения прутьев.

Полезный совет! Прежде чем нарезать проволоку нужно сделать несколько проб. Вычислив необходимую длину, можно резать проволоку более точно, чтобы остатков не оставалось.

Шаги 1-4 — фиксация арматурного узла петлей из проволоки

Далее действуем по очень простому алгоритму:

1. Сложенный вдвое отрезок вязальной проволоки оборачивают вокруг того узла, который нужно скрепить.
2. Крючок вставляют в образовавшуюся проволочную петлю и зацепляют им другой ее конец. После этого совершают простые вращательные движения.
3. Несколько первых оборотов делаются достаточно быстро.
4. Затем скорость вращения замедляют и дотягивают узел с большой осторожностью, чтобы не порвать проволоку.
5. После этого крючок просто вытаскивают и делают контроль прочности соединения.

Шаги 5-8 — наматывание проволоки с помощью крючка

Полезный совет! Чтобы проверить надежность стяжки не нужно пробовать саму проволоку. Необходимо пошатать прутья арматуры относительно друг друга. Они не должны шевелиться.

Крючок для связывания арматуры является простым, но очень необходимым инструментом, который из подручных средств несложно сделать самостоятельно.

Вязание арматуры крючком (видео)
