Как сделать фундамент плиту своими руками видео: Плитный фундамент своими руками: пошаговая инструкция, советы, фото

Содержание

Фундамент монолитная плита своими руками

Содержание

  • 1 Когда применяют фундамент этого типа?
  • 2 Технология
  • 3 Достоинства
  • 4 Как делается плита
  • 5 Как определить толщину плиты?
  • 6 Этапы строительства фундамента
  • 7 Опалубка
  • 8 Видео – фундамент монолитная плита своими руками

Фундамент – это важнейший элемент любого дома. Если он будет сделан не правильно, то и само строение очень скоро придет в негодность. Если вы хотите сделать плиточный фундамент самостоятельно эта статья вам очень пригодится.

Плиточный фундамент на много лучше и надежнее любого другого типа фундамента, однако строительные компании просят за него треть стоимости строения, а иногда и больше. На самом деле затраты на эту часть строительства не так уж и велики. Плиточный фундамент можно сделать самостоятельно. Вы сможете сделать это не хуже профессионалов, если будете соблюдать все правила, а вот сэкономить при самостоятельном монтаже фундамента вы сможете значительную сумму.

Фундамент монолитная плита

Когда применяют фундамент этого типа?

Плиточный фундамент отлично подходит для жилых и не жилых помещений, особенно в том случае, если вы не планируете строить подвал. Еще один небольшой плюс заключается в том, что вам не придется класть лаги под пол, так как монолитная плита и будет уже готовым полом для будущего строения. Монолитный фундамент- плита отличается большой прочностью и сейсмоустойчивостью, практически исключено его подмывание водой, так как площадь фундамента достаточно большая. Этот фундамент отлично подойдет, если на вашем участке проблемный грунт.

Технология

Существует два способа создания плиты фундамента- монолитный и сборный. Если плита будет монолитной сначала монтируется опалубка, затем собирается арматурный каркас, а после единожды заливается бетон под всю конструкцию. В случае сборного фундамента он монтируется из готовых железобетонных плит швы между ними заливаются бетоном. Такая конструкция не требует опалубки и монтажа арматурного каркаса, однако имеет свои недостатки. Нельзя добиться нужной толщены фундамента так как плиты, изготовленные на заводе, имеют определенную толщину. По сути фундамент не будет монолитным, что делает его менее прочным. Требуется кран для укладки плит. Из -за неровностей грунта плиты не получится положить ровно, придется выравнивать их, что сделать в ручную практически невозможно.

Достоинства

Главным достоинством монолитной плиты является ее способность выдерживать большие нагрузки даже при малой ширине. К плюсам можно отнести и простоту монтажа плиты и ее долговечность, а так же то, что не придется монтировать пол в будущем строении. Монолитная плита отлично изолирует от грунтовых вол и холода земли. Плита не может плыть отдельными элементами, если происходит ее смещение, то только полностью. Дом как бы плавает в грунте целиком, что делает его стойким к землетрясениям. Такой фундамент обычно не трескается. Возводится монолитная плита достаточно быстро и не требует тяжелой техники на участке. На основе не очень толстой монолитной плиты можно построить дом в два этажа.

Как делается плита

Вообще сама конструкция делается следующим образом: выкапывается котлован нужного размера и глубины. Затем засыпается слой песка или щебня, кладутся коммуникации( трубы канализации и водопровода. Сверху делается бетонная стяжка. В се это утепляется, затем уже строят опалубку, арматурный каркас и плиту можно заливать бетоном.

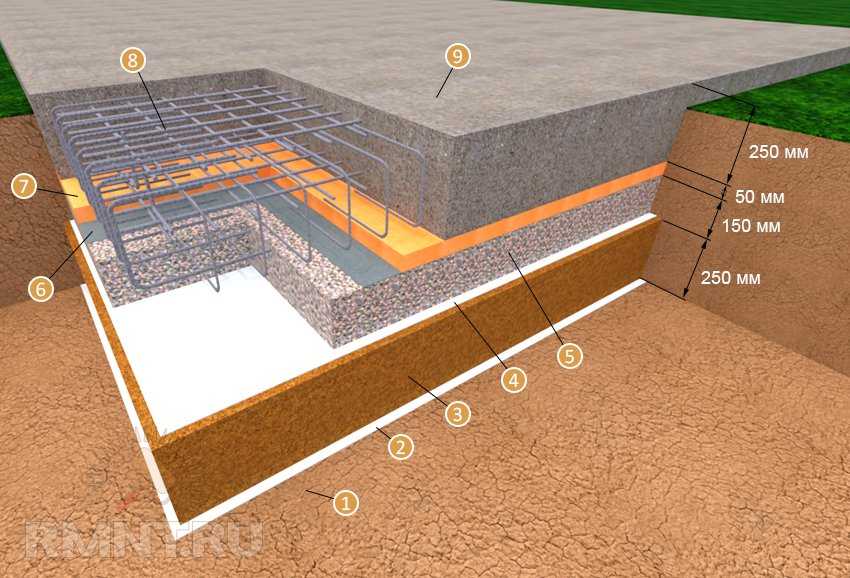

Схема фундамента монолитная плита

Как определить толщину плиты?

Толщина монолитной плиты зависит от того какой дом вы будете строить. Чем он тяжелее тем толще должна быть плита. Если фундамент планируется мелкозаглубленный, то толщина плиты может быть не более 30 см, можно сделать глубокий фундамент. Такой может достигать толщины 1, 5 метра. Чаще всего для частной постройки используют фундамент толщена которого не превышает 40 см.

Для фундаментной плиты используется бетон марки м 200. подвижность бетона должна быть п-3, устойчивость к холоду F200, но не меньше. Обратите внимание на маркировку водонепроницаемости. Она должна быть не меньше W8.

Фундамент монолитная плита вид изнутри

Этапы строительства фундамента

Для начала необходимо разметить площадку, на которой будет находиться будущее строение. Учтите, что опалубка займет какое то место, для того чтобы было удобнее работать с ней прибавьте по бокам котлована примерно по метру.

Для того чтобы давление на плиту было в дальнейшем равномерным площадка выравнивается. На дне котлована не должно быть бугров и перепадов.
дренажная система должна быть сделана сразу. Для этого можно выкопать поперечные траншеи для отвода воды. На их дно кладут геотекстиль. Затем требуется положить пластиковые трубы с заранее проделанными отверстиями. Все это засыпается мелким щебнем и сверху опять покрывается геотекстилем.

Подложка под фундамент

Опалубка

Удобнее всего сделать схемную опалубку. Ее сколачивают по периметру котлована из досок. Наружную сторону усиливают при помощи подкосов.

После того как готова опалубка нужно сделать подушку фундамента. Она выполняется из слоя песка и гравия. Подушка нудна для отведения влаги от фундамента и амортизации грунта. Подушка может быть в толщину от 15 до 30 см. если грунт слишком влажный можно добавить мелкий щебень.

Подушка должна быть хорошо утрамбована. В идеале на песке не должно оставаться следов обуви после качественной утрамбовки.

после делается гидроизоляция. Сначала делается раствор песка и цемента. Им заливается подушка. Толщина такого раствора должна быть около пяти сам. После можно класть гидроизоляцию использовать с этой целью рулонный материал. Например рубероид. Хорошо, если часть материала попадет на опалубку

Опалубка для фундамента

когда гидроизоляция будет готова, можно начинать армирование для этого понадобится арматура. Используйте витую арматуру, и не применяйте сварку. Стянутые проволокой пруты будут подвижнее и спасут плиту в случае неравномерной нагрузки. Тогда как сваренные пруты увеличат нагрузку и она моет лопнуть. Вяжется каркас в самом котловане.

После того как армирование окончено можно приступать к заливке плиты. Лучше всего пригласить машину с готовым раствором и залить сразу весь фундамент. Так он точно будет однородным и не даст трещин.

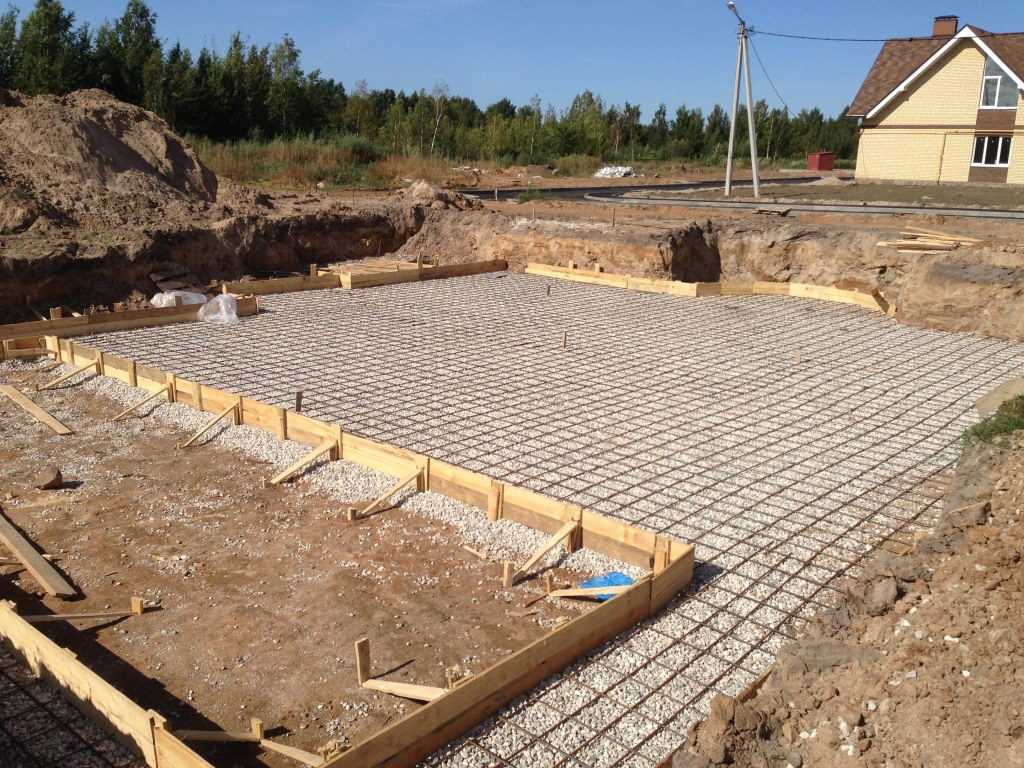

Готовый фундамент – монолитная плита

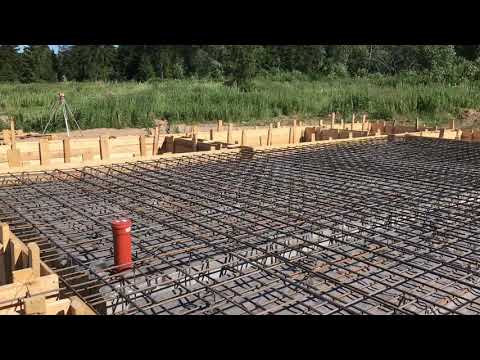

Видео – фундамент монолитная плита своими руками

https://www.youtube.com/watch?v=FtHfA16mDtg

Как уложить Монолитную плиту фундамента своими руками для дома: Пошаговая инструкция возведения +Видео

Монолитный фундамент – это цельная железобетонная плита, которая очень прочная и может выдерживать большие нагрузки. Массивный монолит возможно не понадобится при строительстве каркасного дома иди здания из бруса. Если состояние почвы позволяет, то в данном случае можно обойтись и ленточным фундаментом достаточного заглубления.

[contents]

Содержание:

  • 1 Дорого, но монолитная плита  необходима для тяжелого дома
  • 2 Виды монолитно-плитного фундамента и фото
    • 2. 1 Расчет
  • 3 Этапы возведения своими руками
    • 3.1 1 Этап. Подготовка участка.
    • 3.2 2 Этап. Разметка Фундамента
    • 3.3 3 Этап. Рытьё котлована
    • 3.4 4 Этап. Монтируем опалубку
    • 3.5 5 Этап. Гидроизолируем и утепляем
    • 3.6 6 Этап. Арматурный каркас
    • 3.7 7 Этап. Производим заливку фундамента

Дорого, но монолитная плита  необходима для тяжелого дома

Да, это один из самых дорогих фундаментов, однако, если планируется возводить тяжелую кирпичную конструкцию, монолит — это то, что надо.

Кроме того, это отличный вариант для тех, кто на участке застройки обнаружил грунт с неравномерными перемещениями, высоким уровнем грунтовых вод. Отлично показывает себя данный тип фундаментов в районах с частотными осадками, сильными морозами и резкими колебаниями температуры.

Виды монолитно-плитного фундамента и фото

  1. На песчанной подушке
  2. С щебнем и пеноплексом
  3. С гидроизоляцией
  4. С геотекстилем
  5. С пенополистиролом



Расчет

Толщина монолитной плиты высчитывается в зависимости от веса дома и характеристик грунта. Она может достигать до 40 см. Исходя из толщины плиты и ее размеров, вычисляют необходимый объем, который нужно будет залить.

Этапы возведения своими руками

Возведение монолитного фундамента не требует привлечения строительной техники, технология его устройства своими руками приведена ниже. Прочность и надежность будущего основания дома будет напрямую зависеть от соблюдения технологии и качества используемых материалов..

1 Этап. Подготовка участка.

Подготовка участка. На данном этапе происходит выравнивание поверхности грунта и удаление слоя растительности.

2 Этап. Разметка Фундамента

Разметка фундамента. Это важный этап. Тщательно выверяются углы основания.

3 Этап. Рытьё котлована

Котлован. Глубина котлована под монолит будет варьироваться в зависимости от толщины плиты и глубины заложения. Рытье выполняется вручную (довольно трудоемкий процесс) или при помощи экскаватора. Если вы привлекали технику, то глубину котлована нужно сделать несколько меньше необходимой, так как дно котлована все-таки потребуется выравнивать вручную. Дно котлована – это основание будущей железобетонной плит. О каких-либо неровностях не может быть и речи, так как это повлечет деформацию основания и потерю прочности из-за неравномерности нагрузки.

Песчаная подушка. Составляет в среднем около 20 см. Нуждается в утрамбовке и выравнивании. Может использоваться и щебень или смесь с песком.

4 Этап. Монтируем опалубку

Опалубка. Деревянная опалубка нуждается в гидроизоляции. При использовании сборной металлической гидроизоляционные работы проводить не потребуется. Опалубка должна быть достаточно прочной, чтобы выдержать давление бетонной смеси. Дополнительно устанавливаются удерживающие распорки.

5 Этап. Гидроизолируем и утепляем

Гидроизоляция. Дно и при необходимости – стенки будущего фундамента. Если климат морозный, используем утепление фундамента.

6 Этап. Арматурный каркас

Арматурный каркас. Обычно он представляет металлическую сетку, уложенную в два ряда параллельно. Не забывайте, что на также данном этапе монтируются отводы коммуникации.

7 Этап. Производим заливку фундамента

Заливка. Производится в один этап. Основа монолитного фундамента – бетонная смесь. Качество будущего фундамента и его прочность напрямую зависит от показателей качества используемой смеси.

После высыхания фундаменты опалубка снимается. При необходимости производится гидроизоляция (если не делалась ранее) и утепление.

Детали пассивного дома Karuna: Фундамент | Hammer & Hand

Наша первая задача при строительстве Karuna House заключалась в закладке зеленого фундамента дома, как структурного, так и теплового. Для этого мы построили всю конструкцию на пенопласте, залив бетонный фундамент поверх толстого слоя геопены EPS (пенополистирол).

Почему? Чтобы достичь уровня энергоэффективности пассивного дома (как в доме Каруна), вам нужна усовершенствованная оболочка здания — воздухонепроницаемая, паропроницаемая, суперизолированная. И хотя многие из нас думают о четырех стенах и крыше здания, когда представляют себе его «оболочку» или кожу, все важны шесть сторон куба. В высокоэффективном зеленом домостроении тепловые характеристики фундамента имеют решающее значение.

Как вода в ведре найдет любую дырку, так и тепловая энергия выходит из конструкции по пути наименьшего сопротивления, то есть по самой легкой утечке. Неизолированный фундамент представляет собой зияющую дыру на дне этого ведра, позволяющую теплу уходить в землю. На самом деле, по мере того, как стены и крыша здания становятся более изолированными и герметичными, давление на фундамент и его производительность становится все более интенсивным.

Итак, мы построили Karuna на суперизолированном слое пены, проверенный временем метод. Крупные инфраструктурные проекты (читай, мосты и автомагистрали) обычно строятся поверх пенопласта. На этом материале были построены тысячи прочных, долговечных высокоэффективных зданий.

Читайте дальше, чтобы узнать больше о том, как все это работало в Каруне, а также получить доступ к видео и публикациям в полевых заметках о процессе… грязь туда-сюда, а также выбросы углекислого газа и финансовые затраты, связанные с таким транспортом. Узнайте больше и просмотрите ранние фотографии проекта в нашей публикации «Полевые заметки» «Раскопки Karuna House: ведется проект Passive House, Minergie, LEED Platinum».

Борьба с эрозией соломы в соответствии с LEED (l), земляные работы в подвале (c) и доставка пенополистирола (r) ЭПС выгружают из грузовика, а затем укладывают.

Фундаменты

Затем команда залила фундамент прямо поверх слоя геопены. В публикации «Полевые заметки» «Бетон на пене Karuna House: инновации и простота пассивного дома» описывается процесс и приводятся фотографии объекта. В видео ниже Скотт указывает на черный капиллярный разрывной материал, который покрывает верхнюю часть фундамента, чтобы блокировать перенос влаги в стены ствола фундамента. Он также показывает, как команда будет точно выравнивать формы стен.

На этих фотографиях (ниже) показаны различные виды обработки фундамента на площадке, все они предварительно обработаны материалом для разрыва капилляров поверху.

Стены фундамента подвала

В этом следующем видео Скотт показывает нам слои стены фундамента, от ¾ минус уплотненного гравия до 8-дюймового пенополистирола, бетонного основания, капиллярного разрыва и 15 мл полипропилена. пароизоляция и, наконец, бетонная стена ствола. Синий пароизоляционный материал размещается по центру верхней части фундамента и встраивается в стену, когда поверх нее заливают стену ствола.

На приведенных ниже снимках слева показана стандартная бетонная опалубка, а справа — готовый продукт. Этот бетон, отвечающий стандартам LEED и Minergie ECO, содержит 30% летучей золы и заполнитель местного производства. Подробнее о бетонных работах см. в посте «Детали и заливка бетона Karuna House, показанные на фотографиях с сайта».

Термические разрывы подвала

Тепловые мосты – плохо. Термические разрывы — хорошо. Тепловые мосты — это элементы конструкции, обеспечивающие передачу тепла между кондиционируемым и некондиционируемым пространством, между внутренним и внешним (грубо говоря). Деревянные стойки в стандартной сборке стены являются распространенным примером теплового моста — они проводят тепло гораздо быстрее, чем соседние изоляционные слои, ускоряя потерю тепла через сборку стены. Целью проектирования и строительства пассивного дома является устранение тепловых мостов и создание непрерывных тепловых разрывов ( т.е. изоляция , как и наш пенополистирол). В здании со сверхнизким энергопотреблением нельзя игнорировать ни один потенциальный тепловой мост, особенно при работе с бетоном или сталью. Пренебрежение учетом тепловых мостов приведет к гораздо большему потреблению энергии, чем планировалось, и может привести к проблемам с комфортом и конденсацией.

В этом видео Скотт описывает две специальные детали термического разделения, спроектированные в подвале в Каруне: 1. вокруг эжекторной ямы и 2. через стену штока и плиту подвала, чтобы отделить винный погреб от кондиционируемого пространства в подвале.

На этой фотографии ниже подробно показан термический разрыв пенополистирола с надрезом до заливки окружающей бетонной стены ствола.

Фундаментная стена и дренаж

На приведенных ниже фотографиях показаны черный дренажный щит и белая дренажная труба, ожидающие установки (слева), и стена подвала с полностью нанесенным снаружи слоем пенополистирола (справа).

Пенопласт и пароизоляция под плиту

После выравнивания 3/8-минус уплотненного гравия с допуском всего ¼”, бригада укладывает пенополистирол под плиту. Пароизоляция располагается поверх 12-дюймового слоя пенопласта. Избегайте эффекта ванны!

На приведенных ниже фотографиях показан синий пароизоляционный слой, заклеенный и заклеенный. На центральном и правом снимках показана тщательная обработка проходов труб и арматуры через слой с тщательным нанесением ленты и мастики.

Основываясь на уроках, извлеченных из фонда Karuna, мы внесли некоторые уточнения в подход, который мы применили к строительству пассивного дома Pumpkin Ridge. Подробнее см. в разделе «Проектирование и строительство фундамента пассивного дома, оптимизированное в Pumpkin Ridge».



Секреты заливки бетона в знойную летнюю жару

Прислушайтесь к этим советам для проектов в жаркие летние дни

1/8

Более длинные дни и более теплые температуры делают лето лучшим сезоном для решения домашних задач в доме и за его пределами. Но эти теплые солнечные дни могут быть обоюдоострым мечом: вся эта жара и сухость могут создать несколько проблем для проектов, связанных с заливкой бетона, таких как кашпо, окантовка сада, внутренние дворики, дорожки, плиты и многое другое.

В жаркий день свежезамешанный бетон может начать схватываться уже через 30 минут, поэтому вам придется работать быстро, чтобы залить и закончить бетон до того, как он затвердеет. Кроме того, бетон, который высыхает слишком быстро — реальная проблема в жаркую погоду — не такой устойчивый, как бетон, который высыхает медленнее. В целом, он слабее и с большей вероятностью треснет.

Не бойся. Не нужно ждать осени, чтобы налить. Лето по-прежнему прекрасное время, чтобы заняться своими конкретными проектами, вам просто нужно позаимствовать несколько приемов у профессионалов. Независимо от того, устанавливаете ли вы кухню на открытом воздухе, патио или просто несколько ступеней, следующие советы от команды профессионалов Quikrete помогут обеспечить успешную заливку и бетонный проект, который станет предметом зависти соседей.

lowes.com

1. Наливай, когда прохладно

2/8

Как правило, 90 градусов по Фаренгейту являются точкой отсечки. Если она выше 90 градусов, запланируйте заливку еще на один день. Летом поливать как можно раньше. Это, как правило, самая прохладная часть дня, и, следовательно, это дает наилучшие шансы для удержания влаги, когда бетон начинает затвердевать. Если полив утром невозможен, можно попробовать полить позже вечером, когда температура начнет падать. Только не планируйте заливку так поздно, чтобы стемнело до того, как вы закончите.

istockphoto.com

2. Блокировать солнце и ветер

3/8

В то время как прямые солнечные лучи на мокром бетоне ускоряют процесс испарения, сильный ветер может быть таким же плохим или даже хуже. Ветреный день может высушить поверхность бетона, прежде чем вы сможете сгладить ее и обработать края или создать матовую текстуру (если вы заливаете плиту). Расположите солнцезащитные козырьки, ветрозащитные экраны и все, что вы можете установить, чтобы защитить от солнца и от ветра бетон во время заливки, а затем оставьте защиту на месте на несколько часов после того, как вы закончите.

istockphoto.com

Реклама

3. Подготовьте все

4/8

Просмотрите список материалов для проекта и убедитесь, что все необходимое находится в пределах досягаемости, прежде чем начать смешивать бетон. Нет ничего лучше, чем заливать мокрый бетон в формы и обнаруживать, что вы забыли лопату, мастерок или бетонную стяжку! Как только начинается заливка, вы на часах — у вас нет времени выискивать какие-либо инструменты или расходные материалы, которые вы, возможно, забыли.

Прежде чем начать, убедитесь, что у вас достаточно бетона для выполнения задания. Этот удобный калькулятор от Quikrete поможет убедиться, что вы перепутали достаточно для своего проекта. Слишком мало бетона, и вы рискуете не успеть заполнить всю форму за один раз. Если вам придется заполнить остальную часть формы позже, бетон, который вы изначально залили, уже затвердеет и не будет образовывать прочную связь с бетоном, который вы добавляете, создавая «холодный шов» или слабое место в бетоне.

.

quikrete.com

4. Смочите все это

5/8

Если вы заливаете плиту, у вас, вероятно, есть подложка из гравия на дне форм, чтобы поддерживать плиту и уменьшать ее движение. Опрыскивайте гравий из шланга, пока он не станет полностью насыщенным, но не распыляйте так сильно, чтобы вода образовывала лужи. Также распылите бетонные формы, чтобы увлажнить их и охладить. Сухое основание может быстро высосать влагу из влажного бетона, что приведет к его слишком быстрому высыханию и, в конечном итоге, к его ослаблению.

istockphoto.com

5. Нанять помощников

6/8

Если у вас большая площадка, например, патио, стена или тротуар, вам понадобится много сильных рук и спины, чтобы помочь замесить бетон, распределить его по формам, выполнить стяжку и обработать поверхность. Без достаточной помощи может быть трудно получить бетон в формах и сгладить до того, как он начнет схватываться. Чтобы работать быстро и эффективно в день проекта, убедитесь, что все ваши помощники знают, в чем заключается их работа, прежде чем приступить к работе. Подготовьтесь, просмотрев это обучающее видео о том, как заливать и отделывать бетонные плиты.

istockphoto.com

Реклама

6. Используйте холодную воду

7/8

Независимо от того, замешиваете ли вы бетон вручную в соответствии с инструкциями из этого видеоролика Quikrete или используете бетономешалку, убедитесь, что вода у вас холодная, и всегда придерживайтесь указаний, указанных на обратной стороне мешка с бетоном.

Для наилучшего контроля температуры используйте воду прямо из садового шланга и дайте ей поработать несколько секунд при каждом включении, пока вода не станет холодной. Если вы заливаете бетон в месте, куда не достает шланг, наполните кулер пакетом со льдом и добавьте его в ведро с водой по мере необходимости, чтобы вода оставалась прохладной.

istockphoto.com

7. Замедление процесса отверждения

8/8

Если вы следовали приведенным выше советам, заливка должна пройти без заминок! Но пока не называйте это увольнением. Вам все равно нужно будет принять меры, чтобы влага не испарялась слишком быстро. Чем медленнее сохнет новый бетонный проект, тем прочнее он будет.

После сглаживания и обработки бетонной поверхности (если вы создаете нескользящую поверхность) нанесите легкий водяной туман и наносите повторно по мере необходимости, чтобы бетонная поверхность оставалась влажной. В течение следующих семи дней вам нужно продолжать смачивать бетон несколько раз в день, если это возможно, но первые несколько дней являются наиболее важными.

Еще проще? На поверхность можно нанести средство для отверждения бетона, такое как Acrylic Concrete Cure & Seal от Quikrete. Герметик образует на бетоне пленку, препятствующую быстрому испарению влаги.

istockphoto.com

Не пропустите!

Если у вас есть деньги, чтобы нанять разнорабочего для каждой домашней беды, вперед. Но если вы хотите сохранить свои деньги и проявить некоторую самодостаточность, проверьте эти умные продукты, которые решают миллион и одну маленькую проблему по дому.
