Фундамент из блоков ФБС своими руками

Фундаментные строительные блоки позволяют возводить надежные и долговечные основания для самых разнообразных сооружений. Выгодно выделяясь на фоне монолитных конструкций удобством и скоростью обустройства, фундамент из блоков ФБС заслуженно стал популярным в сферах одноэтажного и многоэтажного строительства.

Следующее руководство позволит вам разобраться в технологии обустройства фундамента из строительных блоков и самостоятельно провести необходимые мероприятия.

Основные сведения о блочных фундаментах

Конструкция блочного основания предельно проста. Она состоит из армированной подушки, стен из блоков и гидроизоляции. При необходимости обустраивается верхний армопояс. Об этом будет отдельно сказано далее.

Единственным существенным недостатком подобного фундамента является необходимость привлечения крана для поднятия блоков. Конечно же, можно соорудить лебедку и попытаться расставить блоки вручную, но трудозатраты в таком случае будут нецелесообразным

В остальном же с обустройством фундамента из блоков ФБС не возникнет никаких затруднений даже у новичка.

В плане жесткости и прочности блочные основания уступают своим монолитным аналогам, зато выигрывает у них по стоимости, простоте и скорости возведения.

Блочные фундаменты лучше всего подходят для грунтов с преобладающим содержанием песка. На участках с рассыпчатой и мягкой почвой от возведения такого основания лучше воздерживаться – конструкция может попросту просесть, что приведет к существенным деформациям или даже полному разрушению возведенного над ней здания.

Блочные фундаменты нормально переносят воздействие сил пучения грунта. В условиях, при которых монолитная ленточная бетонная конструкция могла бы разорваться, блоки максимум выгнутся. Такое свойство блочного основания обеспечивается именно отсутствием его монолитности. В конструкции присутствуют швы, что обеспечивает необходимую подвижность и гибкость кладки.

Также к числу преимуществ блоков следует отнести возможность их укладки хоть в снег, хоть в ливень. Бетон же при подобных погодных условиях заливать нельзя.

Цены на строительные блоки

Строительные блоки

Руководство по возведению фундамента

Порядок обустройства блочного основания сводится к последовательному выполнению нескольких технологических этапов. Следуйте руководству и все обязательно получится.

Первый этап – подготовительный

Для начала ознакомимся с особенностями самих блоков, а также изучим рекомендации по их выбору и в целом планированию работы.

Фундаментные блоки производятся по методу вибропрессования и используются преимущество для возведения опорных конструкций. Также такие блоки подходят для кладки стен цокольных этажей.

Прежде чем приступать к работе, необходимо создать проект будущего фундамента. Для этого открываем любую компьютерную программу с соответствующими функциями и чертим раскладку наших блоков. Так мы сможем досконально разобраться в порядке их монтажа и перевязывания. При отсутствии навыков работы с такими программами, чертим кладку по старинке на бумаге.

Чаще всего ширину первого ряда блочной опоры выдерживают на уровне 400 мм. Для двух следующих рядов этот показатель уменьшают до 300 мм. Зная необходимые размеры конструкции и требуемое количество блоков, можно отправляться в специализированный магазин за их покупкой. Как правило, такие магазины предлагают услуги по доставке и монтажу строительных материалов, что очень удобно.

Важно! Вы должны заранее определиться с местами вывода инженерных коммуникаций и выбирать блоки с учетом этих моментов. В продаже доступны кладочные элементы с предварительно созданными отверстиями. Если вы забудете о данном мероприятии, отверстия придется бурить в будущем, что потребует дополнительных временных, трудовых и финансовых расходов.

Второй этап – земляные работы

Внимательно изучите строительную площадку. Подумайте, где будет удобнее всего разместиться крану, что может мешать во время работы и т.д. По возможности устраните все существующие помехи. Далее работа выполняется в стандартном порядке.

Первый шаг. Определяем углы будущей конструкции и вбиваем в них колышки. Натягиваем между прутками веревки, а затем выставляем промежуточные элементы разметки в местах будущего обустройства внешних и внутренних стен.

Второй шаг. Роем котлован. По нормативам глубина ямы должна равняться глубине промерзания увеличенной на 20-25 см. Но в некоторых регионах глубина промерзания может достигать и двух метров – затраты на обустройство подобного основания будут нецелесообразными. Поэтому за «золотую середину» было принято значение в 80-100 см. Его и придерживаемся. Дополнительно рекомендуется снять верхний плодородный слой грунта (10-20 см) по периметру оставшегося пространства площадки.

Третий этап – обустройство подошвы

Существует 2 варианта обустройства блочного основания: на песчаной подушке и на бетонном основании. Второй тип опоры подходит для неустойчивых грунтов, однако заливка бетонной подошвы существенно повышает затраты сил, времени и денег на строительство.

До момента обустройства утрамбованной песчаной подушки включительно, порядок возведения обоих видов основания является одинаковым. Непосредственно же процесс строительства фундаментной конструкции на бетонной опоре начинается с этапа монтажа опалубки и укладки арматуры.

Предварительно заготавливаем щебенку 20-40 фракции, песок и арматуру. Далее работаем в такой последовательности.

Первый шаг. Выравниваем стенки и дно котлована для обустройства подошвы.

Второй шаг. Засыпаем яму 10-15-сантиметровым слоем песка, проливаем его водой и тщательно утрамбовываем.

Третий шаг. Засыпаем песчаную подушку 10-сантиметровым слоем щебенки и опять утрамбовываем.

Далее выполняется монтаж опалубки и укладка армирующей сетки.

Четвертый этап – монтаж опалубки и армирование

Для сборки опалубки хорошо подойдет обрезная доска толщиной 25 мм. Доски опалубки скрепляем подходящим способом. Обычно для этого используются саморезы. Выставляем опалубку по стенкам котлована и обязательно проверяем ровность ее монтажа при помощи уровня.

Для армирования используем стальные прутки диаметром 12-14 мм. Их мы свяжем в сетку с ячейками 10х10 см (можно 15х15 см) при помощи гибкой проволоки. Как правило, армирование выполняется в 2 слоя, при этом нижняя и верхняя сетка размещаются примерно на одинаковом отдалении от щебенки и верха будущей заливки соответственно. Для крепления сеток предварительно вбиваем в основание вертикальные прутки арматуры. При необходимости (к примеру, если запланировано строительство большого и массивного здания) количество армирующих слоев может быть увеличено.

Пятый этап – заливка подушки

Заливаем всю обустроенную ниже конструкцию бетоном. Льем медленно, равномерным слоем. В нескольких местах протыкаем заливку арматурой для удаления лишнего воздуха. Поверхность подушки тщательно разравниваем.

Оставляем нашу конструкцию набирать прочность на 3-4 недели. В жару бетон нужно периодически смачивать водой, чтобы он не треснул.

Шестой этап – укладка блоков

Для укладки ФБС, как отмечалось, нужно будет вызвать кран. Техника будет поднимать тяжелые строительные элементы. Вам же с помощниками нужно будет поправлять блоки и выставлять их в предназначенных для этого местах.

Для кладки понадобится бетонный раствор марки М100. В среднем на монтаж одного блока уходит порядка 10-15 л такого раствора.

Сначала выставляем блоки по углам, для лучшего ориентирования натягиваем между ними веревку и последовательно заполняем пролеты блоками по уровню. Вертикальные швы заливаем раствором. Следующие ряды блоков укладываем на раствор в противоположном направлении. Постепенно перемещаемся от углов и наружной кладки к внутренним перегородкам. Регулярно проверяем качество и правильность выполняемой работы с помощью уровня.

Седьмой этап – гидроизоляция

Для гидроизоляции удобнее всего использовать жидкую мастику. Тщательно промазываем изоляционным составом внутренние и наружные стенки фундамента.

В регионах с особо щедрыми осадками рекомендуется дополнительно укладывать слой рубероида для более качественной гидроизоляции.

Цены на мастики

Мастики

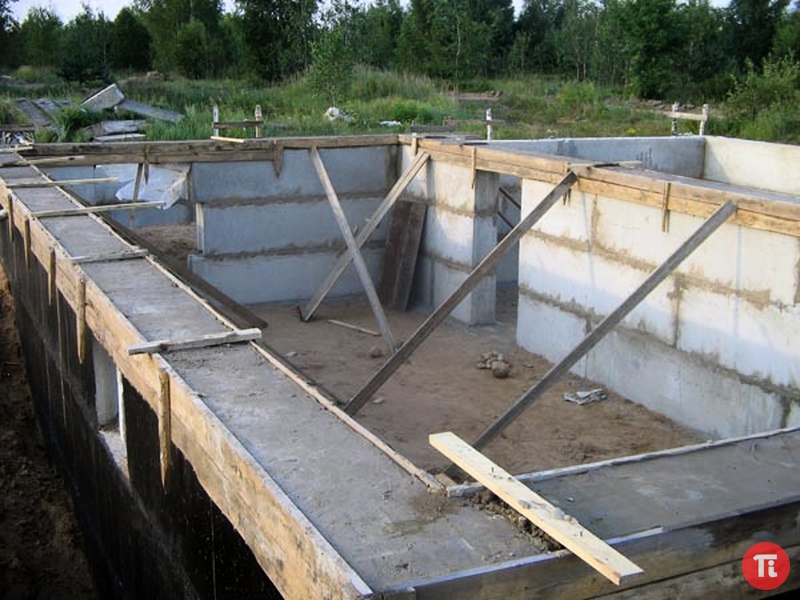

Восьмой этап – армопояс

Нередко для упрочнения конструкции основания, по верхнему ряду отливается железобетонный пояс толщиной 200-300 мм. Для армирования применяется 10-миллиметровая арматура. В дальнейшем именно на этот пояс будут укладываться плиты перекрытия.

Опытные строители могут оспаривать необходимость обустройства армопояса, утверждая, что плиты и так достаточно равномерно распределяют поступающие нагрузки, нужно лишь правильно их уложить. Однако, как показывает практика, этап обустройства армопояса лучше не игнорировать – хуже от него точно не станет.

Конструкция возводится следующим образом:

• по периметру стен фундамента устанавливается опалубка;
• в опалубку укладывается армирующая сетка;
• заливается бетон.

На этом фундамент из блоков ФБС готов. Технология трудоемкая, но несложная. Сделав все по инструкции, вы получите безопасное, надежное, прочное и долговечное основание, потратив, при этом, на его сооружение сравнительно немного денег.

Удачной работы!

Видео – Фундамент из блоков ФБС своими руками

Фундамент из ФБС — пошаговая инструкция строительства фундамента из блоков своими руками, видео

Ленточное фундаментное основание для дома заслужено считается одним из самых надежных, долговечных и стабильных к нагрузкам. Но возводится оно достаточно долго – пара дней на выемку земли, пара на сборку опалубки плюс минимум двадцать на застывание бетонного раствора. Чтобы ускорить процесс строительства, застройщики нередко заменяют его на сборно-ленточный фундамент из блоков ФБС заводского изготовления. Этот вариант сделать гораздо проще, а времени на установку и монтаж уходит в разы меньше.

Что такое фундамент из блоков ФБС?

Конструкция основания из ФБС являет собой кладку из бетонных блоков различного размера на песчаной подушке. Между рядами и поверх них иногда устанавливается армированный ж/б пояс, но многие строители обходятся и без него. Плюс фундаментный бетон защищается стандартной для всех сооружений в земле гидроизоляцией.

Так они выглядят

Часто ФБС называют «стеновыми», но это в корне неверно. Правильней их именовать «сплошными» либо «сплошного сечения». Фактически это железобетонные изделия блочного вида, предназначенные для возведения исключительно фундаментов и стен подвалов. Строить из них стеновые перегородки в жилых домах и иных зданиях категорически нельзя. Они слишком тяжелы для этого.

Минусы блоков

Рассматривая данную строительную конструкцию, нельзя не остановиться на ее недостатках. Как и в любом другом материале, в нем есть как положительные, так и отрицательные стороны.

• При возведении строения из блоков больших размеров возникает необходимость в использовании дополнительной специальной техники.
• В перегородки между конструкциями может попасть влага. Она постепенно разрушит основание. Чтобы этого не произошло, рекомендуется их обрабатывать гидроизоляционными материалами.
• Через щели между блоками может проникать холодный воздух внутрь помещения. Это приводит к общему снижению теплопроводности. Проблему можно решить, проводя меры по дополнительной теплоизоляции помещения.
• Само основание можно сравнить со сборкой конструктора из отдельных кубиков. Поэтому данный тип цоколя нельзя назвать наиболее прочным. Его прочность гораздо ниже, чем прочность монолитного фундамента, представляющего собой единую ровную поверхность.

Виды фундамента из блоков

Его рекомендуется выбирать лишь для участков с сухими и малопучинистыми грунтами. Но по факту при грамотном расчете устраивать такую опору можно под любой дом и на любых почвах. Блоки ФБС из железобетона изначально разрабатывались для ускорения и упрощения строительства. Они способны выдержать немалые нагрузки, надо только правильно их подбирать.

Так выглядит блочное основание

На блочном фундаменте строения возводить можно из всех известных стройматериалов. Ограничений здесь нет. Но для того же дома из СИП-панелей, отличающегося своей легкостью в весе, лучше выбрать более дешевые винтовые сваи. А в целом, на рассматриваемое основание стены строительными правилами и нормами ставить разрешается из кирпича, пеноблоков, бруса и бревна. Все на усмотрение хозяина коттеджа.

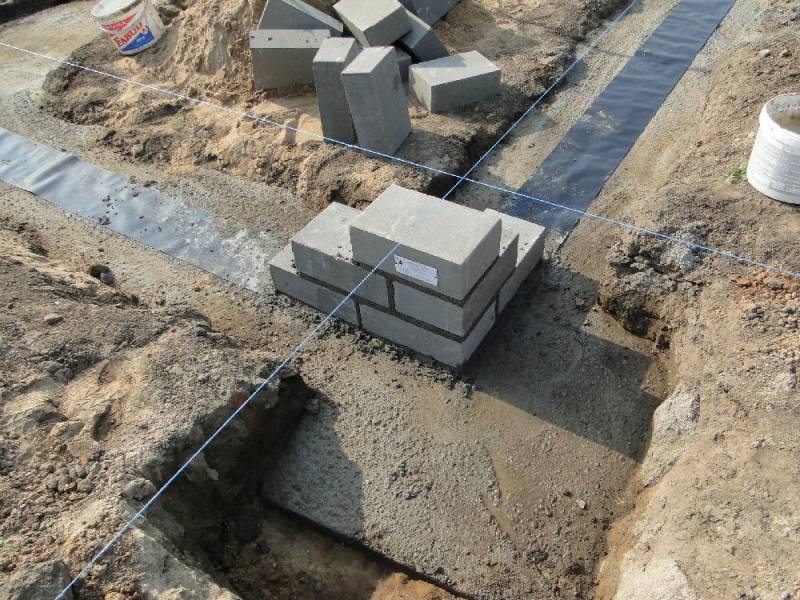

Устройство столбчатых фундаментов

Примерная пошаговая инструкция по производству фундаментных работ:

1. При разбивке здания на местности по внешней проекции натягиваются разметочные шнуры.
2. По всему периметру сооружения следует снять слой растительного грунта толщиной 15-20 см и шириной 50-60 см со смещением на внешнюю сторону здания. Это необходимо для последующего устройства забирки цоколя.
3. Места расположения фундаментных столбов отмечаются колышками по центру согласно заранее составленного эскизного плана разбивки.
4. Глубина выемки грунта для устройства мелкозаглублённых фундаментов составляет обычно не более 40 см.
5. При глубоких фундаментах (например: ниже глубины промерзания) применение блоков нерационально из-за возникающих трудностей в укладке блоков и возрастающем объёме земляных работ для облегчения качественного монтажа.
6. Грунт, по возможности, вынимается на площади, минимально превышающей размеры сечения столба. Обычно столбчатый фундамент устраивается квадратным с размером каждой стороны 40 см.

7. Нижняя отметка каждой ямы должна быть единой для всех столбов, проверка отметки проводится с помощью нивелира или другими способами.
8. Подготовка или подушка под блоки обычно устраивается из песчано-гравийной смеси. Возможно применение только песчаной подсыпки.

9. Уплотнение подстилающего слоя производится с помощью ручной трамбовки, изготовленной из бревна. Песчаный слой неплохо уплотняется простой заливкой избыточного количества воды.
10. Первый (нижний) ряд из двух блоков укладывается непосредственно на песчано-гравийную подушку либо на выравнивающий слой из цементно-песчаного кладочного раствора.
11. Промежуток между блоками заполняется раствором толщиной около 1 см.
12. Уложенный ряд блоков накрывается раствором и на него укладывается перпендикулярно перекрывающий следующий ряд.
13. Аналогично с перекрытием укладываются все ряды до нужной отметки.
14. Цементно-песчаный раствор приготавливается из расчёта на 1 часть цемента М400-500 три части просеянного песка. Вода добавляется в количестве, необходимом для создания пластичной густой консистенции раствора.
15. Проверяется верхняя отметка столбов. Она должна быть одинакова для всей системы. При необходимости возможно добавление выравнивающих слоёв из раствора, в отдельных случаях верхний ряд может быть выложен из красного полнотелого кирпича.

16. В шов верхнего ряда иногда вставляется анкерный болт для последующего крепления деревянной обвязки
17. Последним этапом считается устройство укрывающей верхний ряд гидроизоляции из рубероида на битумной мастике.

Видео: Каркасный дом на блоках своими руками

Преимущества и недостатки блоков ФБС

Среди достоинств числятся:

• Высокая скорость работ;
• Отсутствие необходимости замешивать бетон либо заказывать бетоновоз;
• Применимость практически на всех типах грунтов;
• Высокое заводское качество исполнения бетонных изделий;
• Отсутствие потребности в опалубке.

Фундаментные блоки привозятся на стройплощадку уже в полностью готовом для работ виде. Из них надо лишь выложить кладку. Ждать схватывания бетона и набора им прочности не требуется. По скорости возведения такому основанию для частного дома фору в состоянии дать разве что фундамент на сваях. С этим вариантом конкурировать вообще сложно.

Минусы основание из ФБС имеет следующие:

• Дороговизна по сравнению с обычным монолитным ленточным аналогом;
• Сложности с раскроем изделия из бетона на куски нужного размера;
• Необходимость использования спецтехники (крана либо лебедки).

Выбор для устройства ФБС часто обусловлен минимизацией затрат по времени. Плюс его строительство можно производить даже зимой. Однако за это приходится платить необходимостью привлечения подъемной техники. Вручную выполнить укладку в фундамент изделий невозможно, они имеют слишком большой вес. В итоге такой вариант выходит на 15–25% дороже аналога в виде монолитной ленты.

Для подъема необходим кран

Главное – при сравнении с монолитом блочная разновидность оснований для зданий несколько проигрывает по несущей способности. И если высокие вертикальные нагрузки она еще с легкостью выдерживает, то с горизонтальными есть серьезные проблемы. При сильном пучении блок из опорной конструкции может быть просто выдавлен.

Инструкция по монтажу

Бетонный фундамент своими руками по всем инструкциям обустраивается в четыре этапа:

1. Проектирование и выбор блоков.
2. Земляные работы с отсыпкой подушки из песка.
3. Установка (с армированием либо без).
4. Гидроизоляция.

Готовить проект лучше доверить профессионалу. Это позволит получить фундамент с нужными характеристиками при минимуме затрат на материалы. ФБС выпускаются с разными габаритами. Однако слишком большие по размеру – лишние траты и нагрузки на грунт. Выбирать эти изделия из бетона надо под конкретные параметры будущих стен. Но обычно для нижнего ряда берутся шириной в 400 мм, а для последующих выше – 300 мм.

Все фундаментные блоки делятся четыре подвида:

1. ФБС – сплошные рядовые.
2. ФБП – с пустотами внизу для уменьшения нагрузок на почву.
3. ФБВ – с вырезом по длине под коммуникации.
4. ФЛ – плиты трапециевидной формы для нижнего ряда.

По ГОСТу в маркировке после этих букв идут три цифры (длина-ширина-высота в дециметрах) и литеры «Т», «П» или «С», обозначающие тип использованного бетона. В первом случае это «тяжелый» вариант из цемента, песка и щебня. Во втором «пористый» аналог, в котором в качестве заполнителя применен керамзитобетон. А в третьем это «силикатное» изделие, сделанное с добавлением извести. Строительство фундаментов всегда ведется с использованием класса «Т». Только они имеют необходимые несущие способности и не боятся влаги.

Земляной этап – стандартен. Необходимо вырыть траншею глубиной ниже точки промерзания грунтов на участке. Затем на ее дне делается утрамбованная из песка толщиной 30–40 см подушка для последующей укладки плит ФЛ. Здесь важно все выполнить так, чтобы на всем протяжении котлована песчаный слой оказался по горизонтали на одном уровне. Иначе основание, скорее всего, получится с перекосами.

Разделить бетонный фундаментный блок на две части нужного размера практически нереально. Если при монтаже в кладке остаются пустоты, то их обычно заполняют кирпичами с оштукатуриванием этого проема. ФБС в ряд сверху всегда устанавливаются со смещением, сквозные вертикальные швы здесь недопустимы. Для кладки используется стандартный цементный раствор с маркой не ниже М100.

Если требуется армирование, то необходимо сверху на уже составленный ряд уложить 2–5 прутков в один слой. При этом применяются те же технологии, что и при устройстве фундамента-ленты. Только армирующий пояс получается однорядным.

Для гидроизоляции поверх верхних рядов укладывается рубероид или иной рулонный аналог. Для этих целей подойдет даже мягкая кровля, только стоит она дороже. По бокам кладка полностью обмазывается мастикой. Гидроизоляционный слой должен закрывать бетон со всех сторон, чтобы минимизировать на него воздействие влаги. Так он прослужит гораздо дольше.

Рекомендуем прочитать статью: размеры листа ондулина.

Прежде чем приступать к строительству блочного основания для коттеджа, необходимо все тщательно распланировать. Надо предусмотреть площадку для разгрузки блоков и место для крана. Это для установки опор свайного фундамента или заливки монолитной ленты спецтехника не обязательна. Здесь же без спецтехники никак не обойтись.

Разгружаем

Подготавливаем поверхность: размечаем бечевкой линию блоков и подкладываем на основание гидроизоляцию

Подготавливаем раствор и краном подаем первый

Опускаем первый по натянутому уровню

Укладываем второй на раствор к первому

Корректируем расположение вручную с помощью лома

Аналогично укладываем все последующие

Советы по укладке

При проведении строительных работ рекомендуем соблюдать следующие правила:

• Для скрепления блоков между собой необходимо использовать раствор цемента. Он обязательно должен быть свежеизготовленным. Раствор цемента должен по консистенции напоминать сметану. Применение излишне жидкого раствора приведет к потере его прочности. Это негативно отразится на дальнейшем результате работы.
• Для увеличения уровня прочности конструкции рекомендуется между рядами блоков укладывать слой армирующих прутьев. При заливке их раствором цемента произойдет дополнительное их сцепление и укрепление всей конструкции.
• При укладке блоков рекомендуется использовать специализированную технику (подъемный кран)
• Бетонные швы между блоками не должны превышать толщину в 2 см. оптимальный вариант – 1,5 см.

Фундамент из блоков и его применение

Блочная конструкция по смете выходит немного дороже монолитной ленты, но возводится гораздо быстрее нее. По несущим характеристикам они во многом схожи, главное чтоб на ФБС сбоку не оказывалось слишком сильное воздействие при пучении.

Быстрее рассматриваемого варианта можно сделать лишь фундамент на винтовых сваях. Но последний часто выбирают только для легких построек, для возведения стен которых взяты СИП панели или легкий газобетон. Основание из блоков более универсально. Соорудить его самостоятельно несложно. Представленная выше пошаговая инструкция позволит вам исполнить все, избежав возможных ошибок новичков.
