Как правильно установить дымоход в доме

Дата публикации: 16.07.2020 17:04

Дымоход – важная система отопления, отвечающая за вывод дыма. Его устройство сопряжено с определенными правилами и стандартами. Их соблюдение обеспечивает эффективность дымоотведения, пожарную безопасность и длительность эксплуатации. В статье рассказывается, как правильно собрать дымоход своими руками и установить его в свой дом.

Как установить дымоход: монтаж дымохода своими руками — документы
Как правильно сделать дымоход своими руками: основные требования
Как правильно собрать дымоход
Как выводить дымоход
Дымоход своими руками: пошаговая инструкция

Как установить дымоход: монтаж дымохода своими руками — документы

Для систем дымоотведения предусмотрены следующие стандарты:

СНиП 2.04.05-91 и ДБН В.2.5-20-2001 регулируют правила монтажа;
СНиП 41-01-2003 предоставляет сведения об отопительных системах;
НПБ 252-98 – устройства теплогенерации;
ГОСТ 9817-95 – технические требования для безопасной работы источников отопления;

предписания и принципы эксплуатации дымовых каналов.

Документация дает информацию об общих основах и технических особенностях того, как сделать дымоход дома. Обращается внимание на материал изготовления – он должен быть негорючим. Обычно применяется кирпич, керамика или нержавеющая сталь.

К особенностям устройства дымоходов относят сборный тип конструкции, а также фрагментарность монтажа. Эти факторы обусловлены применяемыми материалами и прохождением конструкции через помещения и перекрытия.

У нас вы можете заказать

Монтаж дымохода Монтаж дымохода через крышу Монтаж дымохода через стену Монтаж дымохода из нержавейки Монтаж дымохода для газового котла Монтаж керамического дымохода

Как правильно сделать дымоход своими руками: основные требования

Документация по устройству дымоходных систем не предусматривает строгих ограничений по форме и конструкции дымоходов. Однако есть определенные правила к их техническому устройству:

длина дымоотвода должна составлять не менее пяти метров;
внутреннее сечение должно быть равным входному отверстию теплогенератора, допускается превышение показателя;
каждый источник тепла оборудуется отдельным выводом дыма;
скорость потока воздуха внутри трубы – от 15 до 20 м/с;
толщина стенок зависит от материала – кирпичные 25 см, керамические и металлические трубы уже имеют нужный показатель;

для очистки и осмотра создаются карманы глубиной до 25 см;
допустимое количество поворотов – 3.

Данные аспекты базовые, отдельные нюансы и особенности зависят от типа материала, а также конструкции помещений и крыши.

Как правильно собрать дымоход

Дымоход собирают снизу вверх, от источника тепла до вывода на крышу.
Учитываются все проходимые помещения и перекрытия.
В сборных системах каждый элемент вводят в предыдущий.
Монтаж должен учитывать материал стен, не допускается соприкосновение с горючими поверхностями.

В частном деревянном доме применяются насадные или коронные трубы.
Герметики должны иметь высокую термоустойчивость, от тысячи градусов.
Наружные крепления не должны входить внутрь трубы.

Как выводить дымоход

Высота трубы над крышей зависит от типа конструкции. Для плоской кровли трубу поднимают на 0,5 м. Такое же значение сохраняется, если расстояние от трубы до конька меньше полутора метров. Труба может равняться или превышать уровень оси конька, если расположена на расстоянии от 1,5 до 3 м от него.

По отношению к ближайшим зданиям труба должна возвышаться на полтора метра. В этом случае ее дополнительно прикрепляют к крыше с помощью растяжек.

Дымоход своими руками: пошаговая инструкция

Инструкция по устройству дымохода отличается в зависимости от используемого материала. Учитывается и размещение дымоотвода – внутри или снаружи здания. Чтобы правильно установить дымоход, важно учитывать множество нюансов. Ниже приведены основные.

Кирпичный дымоход

Дымоотвод из кирпича может располагаться непосредственно над печью или рядом через переходник. В первом случае следует учитывать вес конструкции.

Структура такого дымоотведения выглядит следующим образом:

внутренний дымоход – начинается от печи и заканчивается за 4 ряда кладки до перекрытия;
распушка – утолщение, устраиваемое при прохождении конструкции через перекрытие потолка;

выдра – утолщение, формируемое на стыке с перекрытием кровли;
внешний дымоход – расстояние от распушки до выдры;
шейка – расстояние, возвышающееся над кровлей;
оголовок – окончание шейки.

При монтаже кирпичного дымоотвода учитывают следующие предписания:

толщина стенок составляет 25 см – длина кирпича;
конструкция ставится строго вертикально, допустимое отклонение – не более трех градусов;
кладка делается герметичной, не допускается наличие щелей и отверстий;
раствор делают из глины и песка в соотношении 1:3 или 1:4 в зависимости от типа глины;

нарезку кирпичей выполняют с помощью болгарки.

Размеры внутреннего сечения зависят от отопительного прибора:

для печи используют большое сечение 25х25 см, «шестерка»;
на камины используют прямоугольное сечение 50х25 см, «пятерка»;
для плит применяют маленькие сечения 12,5х25 см, «четверка».

Порядок кладки кирпичного дымохода подразумевает следующие шаги:

за дымоотвод берутся после монтажа печи или котла;
после каждого ряда проверяют вертикальность кладки посредством отвеса;
распушка выполняется утолщением стенок, сечение остается прежним;
между трубой и потолком оставляют зазор в 2-3 см, его закрывают изоляционным материалом;

по тем же правилам возводят внешний дымоход и выдру;
шейку кладут с применением цементного раствора;
отверстия в кровле вокруг трубы изолируют и прикрывают листовой сталью;
вершину шейки оканчивает оголовок и колпак.

Проход дымохода через кровлю изолируют огнеупорным материалом и обшивают металлическим фартуком. Обращают внимание на удаление от горючих материалов – деревянных стропил, обрешетки.

При устройстве дымохода соблюдают основной принцип кладки. На поверхность наносится раствор, ставится кирпич, положение регулируется вручную и молоточком. По ходу конструкции делаются ниши для чистки, перед распушкой также устанавливается заглушка для регулировки выхода тепла.

Керамический дымоход

Керамические дымоотводы монтируются из готовых элементов. В домашних условиях их можно собрать, но изготовить сборные части не получится. Для монтажа применяют специальный термоустойчивый клей.

Керамический дымоход должен располагаться в пределах двух метров от отопительного прибора. Обращают внимание на обязательное удаление от покрытий из горючих материалов. Не допускается пересечение с несущими элементами.

Сборка дымохода производится по следующим шагам:

возводится фундамент, его покрывают огнезащитным средством;
монтаж деталей ведут с цоколя к кровле;
если высота между крепежами составляет более 3,9 м – трубу укрепляют арматурой, для нее предусмотрены отверстия;
диаметр трубы делают больше, чем выход отопительного элемента;
в качестве теплоизоляции применяют минвату и штукатурку;
соединение трубы и кровли изолируют металлом;
если кровля выполнена из горючих материалов, дополнительно монтируют искрогаситель.

Завершают монтаж облицовкой дымоотвода. Для этого используют негорючие материалы – штукатурку, керамику, камень.

Стальной дымоход

Сэндвич-дымоходы делают из металлических труб, собранных в трехслойную конструкцию. Между двумя трубами разного диаметра располагают теплоизолирующий слой. Стальные дымоотводы широко используются в промышленном строительстве, применяются и в отоплении частных домов. Преимущество – возможность устройства внутри или снаружи помещения.

Внешний дымоход из нержавейки монтируют по следующим шагам:

к элементу отопления крепят переходник;
в стене пробивают отверстие 40х40 см, его обивают огнеупорным материалом;
монтируют в стене проходной блок с теплоизоляцией;

устанавливают горизонтальный участок трубы от переходника к отверстию;
с внешней стороны устраивают опорный кронштейн – площадку для крепления тройника;
монтируют вертикальную трубу, каждые два метра ее фиксируют дополнительным кронштейном с хомутом;
в верхней части оборудуют оголовок и конус.

Внутренний металлический дымоход монтируется по схожим принципам с соблюдением ряда нюансов. Обязательно используют адаптер. Это обусловлено запретом на прямое подключение металлической трубы к элементу отопления.

Нижняя часть адаптера устанавливается «по дыму», верхняя – «по конденсату». Дальнейшая сборка труб выполняется «по конденсату», исключая его проникновение в стыки. Все они скрепляются муфтами, каждое соединение крепится к стене хомутами.

При пересечении потолков и кровли избегают близкого контакта с горючими материалами. Отверстия делают на 25 см больше диаметра, свободное пространство изолируют огнеупорными материалами. При прохождении через перекрытие кровли обращают внимание на герметичность, устраивают металлический фартук.

Посмотреть все фото работ по установке дымохода внутри дома

Посмотреть все фото работ по установке дымохода снаружи

Вам также будет интересно

Как происходит установка дымоходов Как выбрать дымоход Монтаж дымоходов камина своими руками Инструкция по монтажу дымохода Установка дымохода через потолок

Теги установка дымохода самостоятельно дымоход своими руками установить дымоход самом

Дымоход из кирпича своими руками

Кирпичная дымовая труба стоит дешевле широко разрекламированных сегодня сэндвич-систем и служит несколько дольше.

К тому же, любой желающий может сделать дымоход из кирпича своими руками.

Рассмотрим далее порядок и особенности данного процесса — схему устройства и правила кладки дымохода.

Содержание

1 Требования
2 Основные составляющие кирпичного дымохода
3 Схема и устройство дымохода из кирпича в частном доме
4 Подготовительные работы
5 Кладка нижнего участка
6 Изготовление потолочного расширения
7 Обустройство «выдры»
8 Порядок выкладывания внешнего расширения
9 Крепление и теплоизоляция
10 Видео на тему

Требования

Дымоход должен обеспечивать хорошую тягу, как можно меньше обрастать сажей и быть удобным в обслуживании. Для этого нужно придерживаться нескольких правил:

Используется только качественный кирпич марок М75 или М50, а швы между блоками нужно заполнять раствором полностью – это обеспечит непроницаемость стенок.
Сооружение необходимо выводить на высоту не менее 5 м от уровня колосниковой решетки.
Если труба расположена ближе 1,5 м к коньку, она должна быть выше него на 0,5 м. При удалении на расстояние от 1,5 до 3 м – вровень с ним (можно выше). При расположении дальше 3-х м – не ниже воображаемой линии, проведенной через конек с уклоном в 10 градусов к горизонту.
При наличии горючего кровельного покрытия (ондулин, рубероид, мягкая черепица и другие материалы с битумной пропиткой, камыш или древесина) оголовок трубы следует располагать на 1 – 1,5 м выше крыши.
Сечение дымохода подбирается с учетом мощности теплогенератора. Если последний изготовлен на заводе, нужно ориентироваться на требования инструкции либо на размеры дымоотводящего патрубка. Если же печь или котел самодельные, то просвет трубы выполняют из расчета 80 кв. см на каждый кВт мощности.
Чтобы дымоход не слишком быстро зарастал сажей, изнутри его стенки должны быть максимально гладкими. Для этого их оштукатуривают, а если к трубе предполагается подключить современный газовый котел с низкотемпературным выхлопом или дровяную печь, работающую в режиме тления, то гильзуют, то есть устанавливают внутри стальную трубу. Гильзование обусловлено образованием большого количества кислотного конденсата, разрушающего кирпич.

Для регулирования тяги в дымоходе устанавливают задвижку, а для прочистки – прочистную дверцу.

Основные составляющие кирпичного дымохода

Ствол дымоотводящей трубы разделен на несколько частей так называемыми разделками – участками, соответствующими местам пересечения с перекрытиями и кровлей.

Самая верхняя разделка – над кровлей – называется выдрой, все остальные – распушками.

Каждая разделка по сути своей представляет расширение наружной части дымохода, просвет которого при этом остается постоянным.

В распушке такое уширение позволяет избежать возгорания материала перекрытия от перегрева, в выдре – перекрывает зазор между трубой и кровлей.

Участок трубы между теплогенератором и распушкой именуется шейкой, а между чердачным перекрытием и кровлей – стояком. Сверху труба заканчивается оголовком – еще одним уширением, на котором монтируют колпак или дефлектор.

Схема и устройство дымохода из кирпича в частном доме

Различают следующие разновидности дымоходов:

Насадные: возводятся прямо на печи. При этом толщина стенки последней должна быть не меньше, чем в полкирпича, иначе конструкция не выдержит веса трубы.
Стенные: дымоотводящий канал сооружается в капитальной стене.
Коренные: отдельно стоящий дымоход, к которому подключается одна или несколько печей. Устанавливается на фундаменте высотой не менее 30-ти см. При установке снаружи подошву фундамента необходимо закладывать ниже глубины промерзания грунта.

С коренным или стенным дымоходом теплогенератор соединяется посредством перекидного рукава. Последний также выкладывается из кирпича поверх рамы из уголков, подобно мосту перекинутой между печью и дымоходом, и обивается кровельной сталью. Максимально допустимая длина для перекидного рукава составляет 2 м.

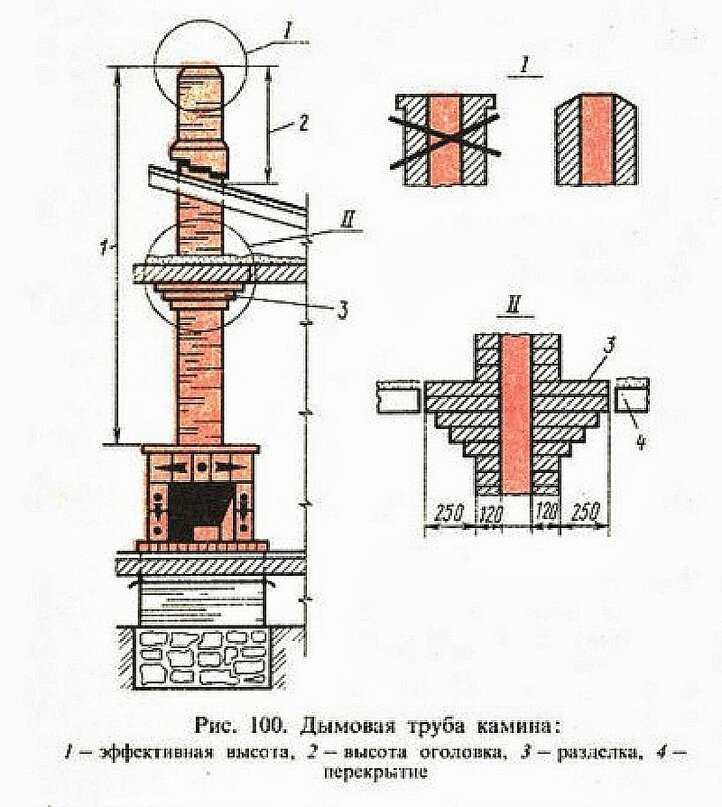

Схема дымохода в частном доме

Его дно и стенки делают толщиной в четверть кирпича, а поверху укладывают два ряда кирпичей на постель (плашмя), перевязывая при этом швы.

В рукаве должна быть дверца для удаления из него сажи. Для усиления тяги его лучше расположить под углом в 10 градусов к горизонту (низкая часть расположена на стороне печи).

Подготовительные работы

Перед тем как начать кладку дымохода, делают следующее:

Закладывают фундамент (кроме насадных труб).
Вырезают проем в стене (при установке дымохода снаружи) или перекрытии (при внутреннем монтаже).

Фундамент можно соорудить из армированного бетона либо обычного полнотелого кирпича. Минимальная высота фундамента – 300 мм, по ширине же он должен превосходить дымоход на 150 мм по контуру его поперечного сечения.

Кладка нижнего участка

Нижнюю часть трубы, где температура дымовых газов является наибольшей, следует выкладывать огнеупорным кирпичом на специальном растворе, предназначенном для кладки печей и каминов (реализуется в строительных магазинах).

Если труба является насадной, то шейка печи должна иметь в высоту не менее 3-х рядов. Обязательна перевязка швов, при этом оптимальное значение их ширины составляет 15 мм.

Кладка нижней части трубы

Если в дымоходе сооружается несколько каналов, то перегородка между ними не должна держаться на одном только растворе: кирпичи должны быть частично внедрены в прилегающие к ним стенки трубы.

На нижнем участке дымохода следует установить шиберную заслонку и вьюшку.

По мере возведения трубу изнутри оштукатуривают.

Изготовление потолочного расширения

Расширение в распушке выполняется постепенно:

В 1-м ряду внутреннюю часть (вокруг отверстия) выкладывают кирпичом, подрезанным болгаркой до ширины 30 – 35 мм (бывалые печники просто рубят блоки молотком-кирочкой), а наружную – целыми блоками. Таким образом, кладка в этом месте расширится на 1/8 кирпича.
Во 2-м ряду кладку расширяют еще на четверть кирпича.
В 3-м ряду отверстие обрамляют обрезками (пластинами) ¾-ной ширины.
Следующий ряд – 4-й – выкладывают двумя рядами целых блоков.
Таким же способом выкладывают 5-й ряд, соблюдая при этом перевязку швов.
6-й ряд – это уже начало стояка. Его выкладываем обычным способом – целым кирпичом в один ряд.

Схема дымохода печи

Напомним, что максимальное уширение распушки должно приходиться на перекрытие. Если ожидается, что дом даст осадку, широкую часть распушки продлевают вниз, а если оседать будет печь или дымоход – то вверх.

Распушку выполняют не только кирпичом, но и из ж/б монолита, или в виде ящика с песком (не самый удачный вариант, поскольку песок со временем просыпается).

Обустройство «выдры»

Выдру, расположенную над кровлей, тоже можно сделать из бетона. При этом учитывают, что она должна выступать за очертания трубы на 100 мм. Если же принято решение набирать выдру кирпичом, то делается это так:

В 1-м ряду выполняют расширение кладки с двух сторон на четверть кирпича.
Во 2-м ряду кирпичи с двух сторон выдвигают на четверть, так чтобы получился навес.
В рядах с 3-го по 5-й эти боковые навесы нужно постепенно увеличивать.
В 6-м ряду подобные навесы нужно сделать по трем сторонам трубы.
В ряду №7 выполняется навес на 4-й стороне.
Ряд №8 полностью повторяет 7-й, только с перевязкой швов.
Следующий ряд – начало шейки трубы, выполняется обычным способом.

Вся кирпичная кладка дымохода из кирпича, возводимая над кровлей, строится с применением известкового или цементного раствора.

Порядок выкладывания внешнего расширения

Еще одно расширение – оголовок – располагается в самом верху трубы.

В кирпичном исполнении оно сооружается по той же схеме, что и распушка, но может быть изготовлено и из железобетона.

Необходимо обеспечить свободный сток дождевой влаги с выдры и оголовка.

Для этого поверх указанных элементов наносят раствор и разравнивают его так, чтобы получились наклонные поверхности.

На оголовке нужно закрепить зонт или дефлектор, так чтобы расстояние от торца трубы до его низа составляло 150 – 200 мм. Лучше всего установить именно дефлектор, поскольку он не только защищает полость дымохода от осадков и летающего в воздухе мусора, но при наличии ветра еще и улучшает тягу.

Если к дымоходу подключен твердотопливный теплогенератор и при этом кровельное покрытие выполнено из горючего материала, на оголовке нужно установить искроуловитель.

Крепление и теплоизоляция

Кирпичный дымоход необходимо скрепить с рядом стоящей стеной при помощи анкеров, которые монтируются с шагом в 300 мм.

Наружную часть дымохода следует утеплить минеральной ватой.

Помните, что этот материал при намокании теряет теплоизоляционные свойства, поэтому нужно защитить его от попадания воды.

Видео на тему

Предыдущая записьДымоход сэндвич труба: конструктивные особенности и рекомендации по установке
Следующая записьДымоход для газового котла — требования к монтажу, материалы, установка дымохода, отвод продуктов сгорания

Adblock
detector

Монтаж дымохода из нержавеющей стали своими руками

Дымоход – непременный атрибут современного частного дома. При неправильном его оформлении возникает масса проблем, решение которых потребует привлечения дорогостоящих специалистов. Поэтому приступая к установке или проверке дымохода, следует выяснить особенности и разновидности этой процедуры, а также ознакомиться со списком необходимых инструментов. Обо всем этом пойдет речь далее в статье.

Современные конструкции дымоходов

Любой дымоход выполняет свою единственную роль — выводит угарный газ, вредный для организма человека. Но помимо этого современные системы отличаются следующими конструктивными особенностями:

Легкая конструкция. Часто такие конструкции монтируют в каркасных домах, где чрезмерная нагрузка только навредит всему дому. Сэндвич-трубы, которые изготавливаются из тонкостенных металлических элементов, идеально относятся к категории «легких». Дополнительная теплоизоляция помогает сохранить тепло, поэтому легкие конструкции пользуются неизменной популярностью. При необходимости такую конструкцию очень легко демонтировать.
Компактная конструкция элемента. Для таких дымоходов используются керамические блоки. Основное преимущество таких блоков – низкий уровень теплопроводности. Блоки выполнены со специальными замками по краям, что значительно упрощает укладку.
Экономичный вариант исполнения. Идеально подходит для первого раза, пока не появятся средства для установки надежной системы. Для кладки используется стандартный красный кирпич, из которого выкладывается прямоточный ствол. В шахту завозят и укрепляют изделие из нержавеющей стали. При этом кладка кирпича не требует особого вида раствора или работы определенных мастеров – все получается дешево, быстро и качественно.

На этом ознакомление с конструкциями дымоходов завершено, теперь следует перейти к их основным разновидностям.

Как собрать?

Вся конструкция дымохода из нержавеющей стали очень проста. Поэтому собрать такой дымоход можно своими руками. Обзор технических характеристик и элементов дымоходов из нержавеющей стали здесь: https://mykaminz. ru/dymoxod/vidy/nerzhavejka/obzor-texnicheskixe-xarakteristik-i-elementov-dymoxodov-iz-nerzhaveyushhej-stali.html.

Главное правило, которое нужно помнить при сборке – с особой тщательностью и аккуратностью относиться к соединительным элементам дымохода из нержавейки.

Всю конструкцию необходимо усилить дополнительными элементами в виде хомутов. В том случае, если дымоход куплен, то все элементы должны быть в комплекте. Зажимы ставятся на каждый стык изделия – это примерно через каждые 1,5-2 метра.

Чтобы собрать дымоход из нержавейки, необходимо учесть множество нюансов. В том случае, если реального опыта недостаточно, то необходимо воспользоваться советами профессионалов. Если таких специалистов в окружении нет, то перед сборкой такой конструкции необходимо внимательно изучить представленный ниже видеоматериал.

Только при правильной сборке устройства можно будет получить герметичный и надежный дымоход.

Основные типы дымоходов

Требования к современным устройствам для отвода продуктов сгорания:

Высокая герметичность. Система должна не пропускать дым в помещение, а полностью его выводить.
Высококачественная изоляция. Горячий дым становится основной причиной возгораний деревянных перегородок, балок и некоторых крыш.
Теплопроводность. Обогреваемый дымоход становится источником тепла в помещении, что особенно ценится в холодные периоды года.

Все перечисленные ниже типы систем дымоудаления в той или иной степени соответствуют этим требованиям.

Кирпич. Система из красного кирпича была весьма функциональна при использовании газа или жидкого топлива. Дрова, топливные брикеты дают дым при более низкой температуре, поэтому кирпичные дымоходы постепенно утратили свою популярность. С современным твердотопливным котлом такая система не успевает быстро прогреваться.
Керамика. Универсальный материал, разработанный специально для использования в условиях высоких температур. Несколько слоев гладкой керамики обеспечат качественное сцепление. Керамика также выдерживает высокие механические нагрузки, а срок их службы составляет в среднем 100 лет.
Системы из нержавеющей стали. Они долговечны и противостоят отложению смолы и копоти на внутренних стенках. Нержавеющая сталь часто используется при монтаже дымоходов из-за ее способности быстро нагреваться. Соответственно, меньший расход топлива требуется на обогрев.
Многослойная труба. Он уникален своей конструкцией, которая сокращает время монтажа дымохода, например, для котельной или бани. Сэндвич-труба состоит из трех основных элементов: внутреннего, внешнего и теплоизоляционного. Все соединения таких элементов производятся только с помощью дорогостоящей аргоновой сварки. В качестве металла при изготовлении сэндвич-труб используется как оцинкованный лист, так и листы из нержавеющей стали.
Чугун. В современном строительстве чугун применяют нечасто из-за таких его недостатков, как медленный нагрев, склонность к быстрому накоплению сажи и смолы. Чугунные конструкции необходимо часто чистить, иначе система быстро потеряет работоспособность.

Видео

Посмотрите видео с описанием характеристик дымохода из нержавеющей стали:

Дымоход из нержавеющей стали. Как это сделать?

Каждый должен помнить, что от качества монтажных работ зависит жизнь домочадцев. При неправильной установке и сборке конструкции возможно возгорание, которое впоследствии приведет к пожару. Нужно быть максимально внимательным и точным.

Каталог: «Трубы и элементы дымоходов»

Отопительное оборудование, работающее на природном газе, жидком и твердом топливе — котлы, печи, камины — требует отвода дымовых газов.

Для этого предназначены дымоходы, которые могут иметь различную конструкцию — из кирпича или бетона; стальные, керамические, нержавеющие дымоходные трубы. Кирпичные дымоходы устраивают для таких же кирпичных печей и каминов. По ряду причин для современных металлических печей и каминов, твердотопливных и газовых котлов целесообразнее монтировать дымоходы из металлических труб. Далее рассмотрим виды, преимущества и ассортимент дымоходных труб.

Какие инструменты потребуются для работы

Чтобы установить дымоход самостоятельно, нужно не только терпение, но и некоторые инструменты. Если делать все «на коленке», то это приведет только к еще большей трате средств в будущем. Не стоит экономить на строительстве.

Краткая инструкция и основной список инструментов, необходимых для установки:

Болгарка. Основной инструмент для тех, кто хочет сделать ровную и точную систему отвода продуктов горения. Не стоит пытаться заменить даже самую простую болгарку ножовкой по металлу. Ни к чему хорошему это не приведет.

Болгарка

Дрель-отвертка. Чтобы не тратить лишние деньги, можно приобрести комбинированный вариант, так как для сверления тонкого металла не требуется сверла большой мощности.

Комбинированный вариант — дрель/шуруповерт

Лобзик. Пригодится только в частном доме с деревянным брусом. С помощью электролобзика можно очень быстро и аккуратно сделать отверстие необходимого диаметра.

Лобзик

Мастерок со шпателем. Когда необходимо обработать слишком большие стыки, эти инструменты становятся незаменимыми. Также подходит для использования с огнеупорными герметиками.

Важно! Ни одна работа не может быть начата с покупки средств защиты. Очки простой конструкции с прозрачным стеклом, а также защитные перчатки всегда должны быть под рукой. Особенно при работе с электроинструментом.

Основные этапы монтажа сэндвич-дымохода

Как быстро установить дымоход? Ответ прост: приобретите сэндвич-трубу. Этот материал – идеальное решение для частного дома, особенно если у вас нет большого опыта в строительстве. Вам даже не понадобится помощник для установки этого материала, все действия можно выполнить самостоятельно.

Соединяем все элементы конструкции

Сэндвич-труба имеет одну конструктивную особенность — ребристое покрытие с обеих сторон. Такое устройство позволяет соединять элементы друг с другом, просто вставляя разные детали друг в друга. Для отвода конденсата, который будет возникать в процессе эксплуатации, следует установить дополнительные тройники.

Последовательное соединение дымохода

Все соединения должны быть правильно и надежно затянуты стальными хомутами. Для подключения стартовой части к котлу, камину или другому отопительному прибору необходимо приобрести подходящий переходник с двумя разными диаметрами.

Для подключения внутренних продуктов используется простой метод. Одну внутреннюю трубу выводят на расстоянии 10 см, соединяют со второй (с помощью стального хомута меньшего диаметра) и просовывают во внешнюю трубу. Для большей герметичности недостаточно использовать только хомуты; также понадобится специальный герметик, предназначенный для работы при высоких температурах.

Закрепите перекрытие

При установке дымохода из многослойных труб или другого материала через стену необходимо соблюдать правила пожарной безопасности. Если это бетон или кирпич, то достаточно будет просто обработать стык герметиком. Гораздо сложнее в деревянных домах, где соприкосновение дымохода с деревянной стеной приведет к пожару.

Герметизация прохода трубы

Как закрепить стык дренажной системы с перекрытием:

Используйте оцинкованный лист, который необходимо закрепить на полу. В середине листа вырезается отверстие, и в него вставляется дымоход. Оцинкованный лист не нагревается полностью и не передает лишнее тепло поверхности дерева.
Расстояние от трубы до ближайшей деревянной поверхности обработать изоляцией. Практически все современные утеплители термостойкие – не воспламеняются при высоких температурах.

Вместо оцинкованного листа многие строители используют асбестовый материал. Он также обладает высокой устойчивостью к высоким температурам.

Выводим трубу на крышу

Установка сэндвич-дымохода и прокладка его через крышу – самая кропотливая часть работы. Здесь вам нужно будет не только применить физическую силу, но и точно и правильно все рассчитать.

Защитная конструкция дымохода

Порядок вывода дымохода на крышу:

Проделайте дыру в крыше. Чтобы было аккуратно, место следует заранее отметить с помощью строительного маркера. Спешить не нужно, ведь кривое отверстие не добавит эстетики всей конструкции. Удобнее всего резать крышу с внутренней ее стороны.
Изнутри устанавливается надежно закрепленный подкровельный лист, а снаружи — кровельный срез.
Осталось только вывести внешнюю часть через отверстие и надежно обработать края герметиком.

Теперь можно еще раз проверить качество конструкции, и в качестве завершающего шага снять всю защитную пленку. Можно смело плавить котел или камин и смотреть, все стыки и отверстия обработаны герметиком.

Опции

Сэндвич-дымоходы хороши тем, что имеют модульную конструкцию, что позволяет собрать любую конфигурацию, с любыми параметрами. Перед походом в магазин необходимо узнать требуемый диаметр дымохода, высоту трубы и те дополнительные элементы, которые понадобятся.

Диаметр дымохода

При выборе диаметра сэндвич-трубы действует простое правило: он не может быть меньше диаметра выходного отверстия котла. Если у вас выход 120 мм, то внутренний диаметр бутерброда должен быть таким же или больше. Он может быть шире, но меньше – точно нет, да и сужение нельзя делать по всей длине дымохода. Если дымоход чуть шире патрубка, приобретается переходник, который ставится прямо на выход котла, и тогда уже идет рабочий размер.

Если котла еще нет, но вы знаете его мощность, вы можете выбрать дымоход исходя из этих данных:

мощность котла до 3,5 кВт — внутренний диаметр сэндвича — 80 мм;
от 3,5 кВт до 5,2 кВт — не менее 95 мм;
более 5,2 кВт — 110 мм и более.

Статья по теме: Клей обойный марки Титан, общие сведения

Но лучше купить (или хотя бы выбрать) котел, а потом уже определиться с дымоходом, т.к. многие производители подстраховываются, делая выходные трубы шире для улучшения тяги.

Монтаж сэндвич-дымохода начинается с определения диаметра

Высота трубы

Высота дымохода над поверхностью крыши зависит от места его выхода, но при этом его минимальная высота должна быть 5 м. То есть, если высота дома небольшая, дымоход в любом случае выведите на высоту 5 метров. Если высота дома выше 5 м, то труба должна возвышаться над кровельным материалом на следующую высоту:

Должна возвышаться на 50 см над коньком, если выходит на расстояние менее 150 см от него.
Если расстояние от конька до трубы более 300 см, то труба может быть ниже уровня конька, но угол должен быть не более 10° (см. рисунок).
Если дымоход выходит на расстояние от 150 до 300 см от конька, его высота может быть на одном уровне с коньковым элементом или выше.

В этих условиях обеспечивается нормальная тяга. Дым уйдет нормально, независимо от погодных условий. Чтобы листва не попадала в дымоход, ставят специальные зонты, погодные фургоны, а в ветреных местах — дефлекторы, еще больше улучшающие тягу.

Высота трубы дымохода сэндвич

Если нет возможности вывести трубу на такую высоту, ставят дымосос — получается принудительная тяга. Вентилятор будет нужен не всегда, но в некоторых условиях, когда естественной тяги недостаточно, спасает положение принудительная тяга.

Тонкости установки наружного дымохода

При установке наружной конструкции следует знать некоторые правила, так как она отличается от внутренней установки. Но провести наружную систему отвода продуктов сгорания, а также демонтаж (демонтаж) дымоходов можно самостоятельно, без помощи посторонних лиц.

Установка наружного дымохода своими руками

Последовательность монтажа наружного дымохода:

Проделайте отверстие в стене напротив выхода обогревателя. Гораздо проще, если стена деревянная, тогда вам понадобится только электролобзик или ножовка по дереву. Если стена бетонная или кирпичная, то без помощи перфоратора не обойтись.
Закрепите специальные кронштейны вдоль всей наружной стены. Для крепления лучше использовать анкерные болты. Кронштейны необходимо располагать на расстоянии полуметра друг от друга.
Вытяните колено. Для этого сначала к отопительному прибору монтируется труба, которая затем проходит сквозь стену и крепится к металлическому колену. Место прилегания трубы к потолку должно быть качественно и надежно загерметизировано герметиком.

Колено с наружной стороны стены

После этого собирается вся наружная часть трубы, крепится к кронштейнам и к колену. Всю конструкцию можно собрать по частям, она будет не займет много времени и сил.
Монтаж дымохода должен производиться по всем правилам строительного искусства, поэтому на верхнюю часть трубы устанавливается оголовок.

Наружная установка конструкции не займет много времени, она менее проблематична, чем внутренняя установка. Достаточно просто сделать одно отверстие и вывести трубу, а не запускать систему через весь дом.

Установка чугунного дымохода

Система удаления продуктов сгорания имеет свои преимущества и недостатки. Главный плюс – дешевизна, минус – сейчас такие системы практически не используются, найти чугунные трубы достаточно проблематично. Чугун нельзя назвать прочным материалом, в отличие от стальной трубы. Он выдерживает частые перепады температуры, но очень чувствителен к механическим повреждениям.

Этапы монтажа чугунной системы:

Подготовительный этап, на котором необходимо качественно подогнать все трубы друг к другу, чтобы собрать всю конструкцию. Важный! Трубы следует подгонять очень осторожно, так как чугун – хрупкий материал. Малейший удар может привести к появлению сколов или даже трещин. Для соединения элементов системы необходимо использовать специальные хомуты или металлические скобы.
Закрепите трубу в отверстии до крыши. Лучше всего делать прямоточные системы, без каких-либо ответвлений и рукавов. Тогда меньше шансов, что дымоход скоро засорится.
Подсоедините трубу к обогревателю. Для этого необходимо использовать специальные чугунные переходники.
Заделайте швы высококачественным огнеупорным герметиком.
После высыхания герметика можно приступить к покрытию дымохода изоляционным слоем.
Установите и закрепите головку на верхней части.

После завершения установки системы ее следует проверить. Достаточно расплавить отопительный прибор, затем осмотреть все стыки. При малейшем задымлении стык следует повторно заделать герметиком.

«По конденсату» или «по дыму»

Как известно, у многослойной трубы одна сторона шире, другая чуть уже. Соединение модулей осуществляется за счет разницы их диаметров. Поворот широкого конца вверх (см. иллюстрацию) указывает на «конденсатную» сборку, предполагающую капание капель жидкости вниз.

Предлагаем ознакомиться Чем обработать стены от грибка и плесени в квартире или загородном доме

Недостаточная герметичность стыков может привести к просачиванию дыма через микротрещины, что является недостатком данного метода. Этот вид монтажа сэндвич-дымохода через стену используется довольно часто, так как требует отвода конденсата вниз. Утечка дыма на улицу в данной ситуации совсем не критична.

Когда более узкий край откинут вверх, другой элемент надевается на него более широкой частью. Такая сборка называется «над дымом» (см. рисунок). При таком способе монтажа через плохо обработанный стык может просачиваться конденсат. В этом случае дым проходит беспрепятственно. Этот тип сборки используется, когда труба находится внутри здания и выводится через крышу.

Непрезентабельный вид конденсата, стекающего по цилиндрическому изделию, компенсируется безопасностью, которая обеспечивается полным сбросом дымовых газов в окружающее пространство. Кроме того, качественная герметизация всех стыков не позволяет вытекать конденсату.

Установка дровяной печи без дымохода

Если вы живете в доме без дымохода, вам может быть интересно, можно ли установить дровяную печь. К счастью для многих, ответ – да!

Хотя газовые и электрические плиты также являются вариантом, для некоторых достаточно ритуала сжигания твердого топлива. Тем не менее, если у вас нет дымохода, важно принять соответствующие меры для его безопасной установки. Двустенная дымоходная система является способом сделать это.

Прочтите наше руководство по установке дровяной печи без дымохода, чтобы узнать все, что вам нужно знать, чтобы иметь в доме дровяную печь…

Нужен ли мне дымоход для дровяной печи?

К счастью для тех, кто живет в современных домах, для установки дровяной печи не нужен дымоход. Однако для его установки может потребоваться больше работы, чем для существующего дымохода. Это связано с тем, что вам нужно будет установить двухстенную систему дымохода через крышу или стену вашего здания. Тем не менее, это по-прежнему достаточно простой и экономичный способ воспользоваться преимуществами дровяной печи в доме без дымохода!

Что такое двухстенная дымоходная система?

Двустенная дымоходная система является ключом к установке дровяной горелки без дымохода. Проще говоря, это ряд соединяемых труб из нержавеющей стали, которые могут выводить дым из печи наружу. Они состоят из трубы из нержавеющей стали, обернутой толстой изоляцией и окруженной второй внешней трубой. Это поддерживает температуру внутри дымохода достаточно высокой, чтобы пары могли проходить через трубу и оседать снаружи.

У вас есть два варианта монтажа двустенного дымохода:

Внешний – при этом варианте вы подсоединяете трубу к печи и выходите через внешнюю стену. Затем он поднимается по стене вашего здания, чтобы опорожнить его на безопасном расстоянии — обычно возле вашей крыши.
Внутренний – вы все равно подключите его к своей печи, но вы проведете его внутри вашего дома, через ваши потолки и через крышу, чтобы опорожнить.

Какой из них лучше для вас, зависит от ваших обстоятельств. Если вы выберете внешний вариант, у вас будет видна стальная труба вдоль стены вашего здания. Если это вас не привлекает, вы можете оставить это внутри. Вот еще плюсы и минусы:

	Плюсы	Минусы
Внешний дымоход	В вашем доме требуется меньше работы, и он занимает меньше места. Дымоход не будет так заметен в вашем доме.	Вам нужно будет подлатать внешнюю стену, и может потребоваться больше изгибов — это может увеличить стоимость.
Внутренний дымоход	Дымоход будет оставаться теплее, что может облегчить розжиг и эксплуатацию печи.	Дымоход нужно будет закрыть коробом и проветрить, что может занять место наверху.

Установка дровяной горелки без дымохода

Если вы хотите выполнить установку дровяной горелки без дымохода, всегда лучше проконсультироваться со специалистом. Это потому, что наилучший вариант того, как его разместить, отличается от дома к дому. Тем не менее, все же хорошо иметь примерное представление о том, как это будет сделано.

Вот общее руководство по установке дровяной горелки без дымохода…

Что вам понадобится:

Печь – вы можете выбрать дровяную печь или многотопливную печь. Проверьте, живете ли вы в зоне контроля дыма, так как в этом случае вам понадобится печь, одобренная DEFRA. Кроме того, обратите внимание на размер дымохода при выборе печной трубы…
Труба печи – убедитесь, что диаметр трубы печи подходит для вашей печи. Они также различаются по длине. Печная труба будет более визуально приятна, чем дымоход, поэтому решите, сколько вы хотите выставлять напоказ, и покупайте соответственно.
Двустенная система дымохода – узнайте, какой диаметр дымохода требуется для вашей печи. Если дымоход будет виден внутри вашей комнаты, вы можете получить его с черной отделкой.
Очаг – ваша печь должна быть установлена на соответствующий очаг. Он должен быть толщиной не менее 12 мм и изготовлен из негорючего материала. Он также должен занимать площадь 840 мм x 8440 мм, причем не менее 225 мм перед дверцей печи.

На фото: Hamlet Solution 5 Широкоэкранная дровяная печь, одобренная Defra _ Многотопливная печь

Магазин всех дровяных печей

Опция:

Каминная камера – вы можете встроить в комнату каминный люк. Если это так, то один из них — кратчайший путь к красивому камину.
Балка для камина — опять же, если вы решите разместить печь в нише, это станет приятным завершающим штрихом.

Как установить печь:

Во-первых, вам нужно решить, где вы хотите разместить печь. После того, как дымоход будет установлен, будет трудно и дорого переместить его снова. Итак, будьте уверены!

Вот краткое описание работ, которые, вероятно, потребуются…

Если вы прокладываете дымоход через стену, его придется снять до кирпичной кладки.
Вам разложат очаг и поставят печь.
Печная труба будет прикреплена к вашей печи, а дымоход с двумя стенками будет установлен. Части будут соединены вместе, чтобы он мог пройти через потолок или вдоль внешней стены. Любые созданные дыры необходимо будет безопасно залатать.
Если вы хотите, чтобы фальштруба скрывала дымоход, для его закрытия будут уложены кирпичи. Если вам нравится минималистский вид, дымоход можно оставить открытым.

Правила дымохода с двойным дымоходом

Есть несколько проблем, которые могут повлиять на то, где и как вы установите печь с двойным дымоходом. Вот некоторые из основных правил:

Двойная стеновая система по всей длине не должна иметь более четырех изгибов.
Ни один из изгибов не должен иметь угол более 45 градусов, за исключением соединения с плитой, который может быть 90 градусов.
Неизолированную печную трубу нельзя использовать для прохода через стену или потолок – это можно сделать только с помощью двустенного дымохода.
Труба печи должна находиться на расстоянии не менее 425 мм от любых горючих материалов.

Магазин печных труб

Сколько будет стоить установка дровяной печи без дымохода?

Точная стоимость установки дровяной печи без дымохода зависит от того, какой объем работ необходимо будет выполнить в вашем доме. Это будет значительно отличаться от случая к случаю, поэтому лучше всего получить предложение, чтобы точно знать, сколько вам будет стоить установка горелки для бревен. Однако, наряду со всеми вышеперечисленными деталями печи, следует учитывать несколько моментов, которые могут повлиять на цену:

Труд . Это будет выше, если установка двустенного дымохода не так проста. Убедитесь, что вы точно знаете, что нужно сделать, и о любых потенциальных проблемах. Если вы хотите построить ложный дымоход, это также увеличит стоимость.
Разрешение совета . Если вашу работу выполняет инженер, зарегистрированный в HETAS, в этом нет необходимости. В противном случае вам придется заплатить за проверку вашей печи.
Все дополнения… потребуются также такие вещи, как сигнализатор угарного газа, запас топлива и ежегодная чистка дымохода.

Узнайте больше о стоимости дровяных горелок.

Готовы установить дровяную печь? Взгляните на все наши продукты для дымоходов, чтобы найти все, что вам нужно. Если вам нужна помощь, позвоните в наш отдел продаж по телефону 0161 376 4191 для получения консультации специалиста.
