Буржуйка в гараж своими руками + видео

Содержание

• Преимущества печи буржуйки
• Инструменты для изготовления буржуйки в гараж
• Материалы для изготовления буржуйки в гараж
• Установка дымохода
• Печь на отработке
• Порядок изготовления буржуйки в гараж
• Буржуйка из газового баллона
  • Горизонтальная буржуйка в гараж
  • Вертикальная печь-буржуйка
• Печь-буржуйка из старой бочки

Для многих автолюбителей гараж — это не просто место, где можно оставить свою машину. Многие проводят достаточно много свободного времени в гараже для ремонта авто или просто для душевных посиделок с друзьями. Но в холодную пору находиться продолжительное время в таком месте очень трудно. Однако выход найти можно всегда. Поставив буржуйку в гараж, сделанную своими руками, можно даже в сильные морозы с комфортом отдыхать в гараже. К тому же, такую печь можно изготовить из разных материалов, которые найдутся практически у каждого хозяина.

Преимущества печи буржуйки

Отапливаемое помещение имеет достаточно ограниченное пространство. Поэтому буржуйка в гараж подойдет как нельзя лучше. Помимо компактных размеров, данная печь имеет следующие положительные стороны:

• Быстрый обогрев;
• Возможность использования как жидкого, так и твердого топлива;
• Отапливаемое буржуйкой помещение долго удерживает тепло внутри;
• Для строительства и установки не требуются дорогостоящие материалы и особые навыки.

Инструменты для изготовления буржуйки в гараж

Чтобы качественно сделать буржуйку в гараж необходимо обзавестись следующим минимальным набором инструментов:

• Сварочный аппарат. Рекомендуется использовать инструмент с силой не менее 200 ампер;
• Маска и костюм для сварки;
• Специальный молоток для отделения шлака;
• Болгарка;
• Стандартный молоток, плоскогубцы и зубило;
• Стальная щетка;
• Дрель со сверлами;
• Рулетка для необходимых измерений.

Материалы для изготовления буржуйки в гараж

Для гаражной буржуйки может сгодиться обычный газовый баллон, металлические листы, стальные баки и трубы. Также можно соорудить своими руками печь из кирпича. Однако этот метод требует значительно больше усилий и потраченных средств.

Установка дымохода

Перед установкой любой печи следует соорудить дымоход, который будет выводить наружу все продукты сгорания. Чтобы понять, как сделать дымоход для буржуйки в гараже необходимо определиться с его типом. Существует три варианта установки дымохода, каждый из которых имеет свои преимущества и недостатки.

Первый вариант, когда некоторая часть трубы находится внутри, а остальная выходит через боковую стену, используется чаще всего. В этом случае внутренняя труба также играет роль в обогревании и служит в качестве батареи. К тому же, сделать вывод через стену достаточно легко.

На второй схеме показана труба, которая полностью проходит внутри гаража и выводится наружу через крышу. Несмотря на то, что буржуйка с таким дымоходом лучше обогревает помещение, делают его гораздо реже. Это объясняется тем, что процесс более трудоемкий. К тому же при некачественном заделывании щелей между дымоходом и кровлей, возможны протекания.

Третий вариант установки дымохода своими руками не такой эффективный при отдаче тепла, зато гораздо безопаснее. Из-за того, что труба сразу выводится наружу, риск возникновения пожара снижается практически к нулю. Но на этом его достоинства заканчиваются, а недостатки, к сожалению, нет. Такой тип быстро остывает и вытягивает тепло из печи. Вследствие чего, для качественного отопления гаража необходимо больше времени и горючего.

Определившись с местом установки буржуйки и методом выхода дымохода, необходимо составить чертеж или примерный рисунок. Пример показан на рисунке ниже.

Совет! При самостоятельной установке лучше использовать прямые трубы, так как диагональные детали изготовить своими руками гораздо тяжелее.

После выбора дымохода можно переходить к строительству буржуйки.

Печь на отработке

Машинное масло после использования также может пригодиться. С его помощью можно значительно утеплить гараж. Но для этого потребуется соорудить специальную буржуйку, которая несколько отличается от других типов.

Такой вариант подходит в том случае, если нет возможности использовать уголь или дрова.

Предупреждение! Стоит учесть, что машинное масло при горении выделяет специфический запах, с которым не в силах справиться даже хорошая вытяжка.

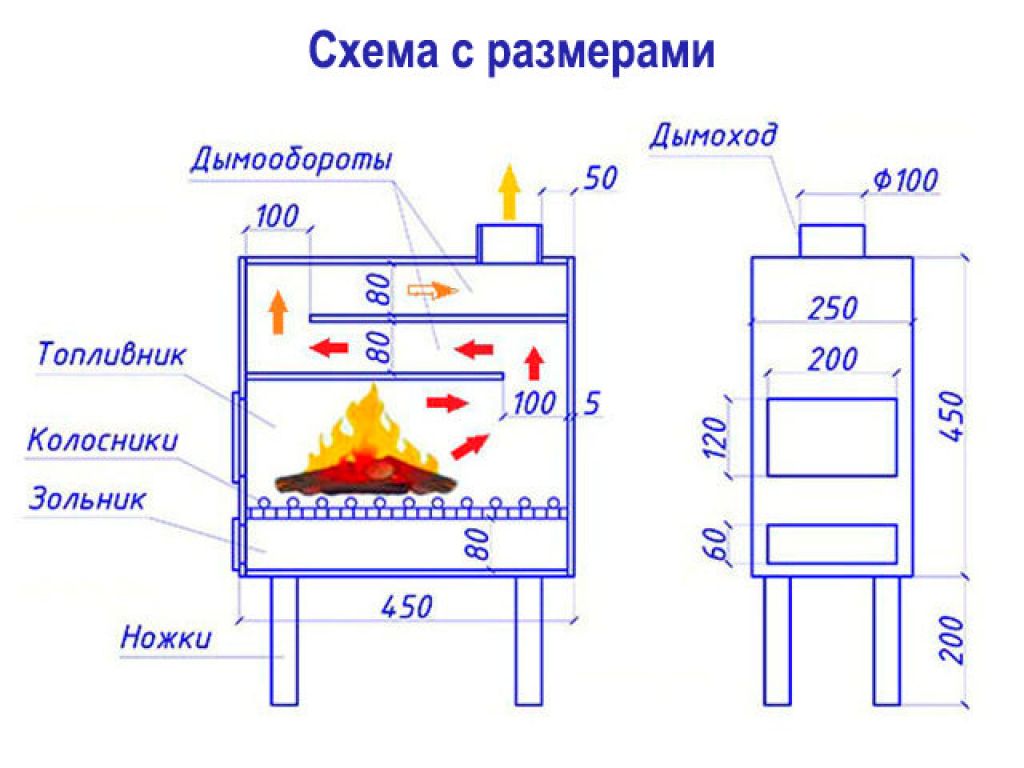

Основной компонент для изготовления – лист стали толщиной 5 мм. Именно из него будут вырезаться детали, из которых и будет производиться буржуйка. Кроме этого, потребуется металлическая труба, с помощью которой будут созданы части печи, а также дымоход.

Не составит особого труда поставить буржуйку в гараж своими руками, используя данный чертеж, на котором указаны параметры всех необходимых деталей.

Порядок изготовления буржуйки в гараж

Начинать работу необходимо с нанесения разметки на поверхность листа. Важно, чтобы все данные были точными. После этого, болгаркой вырезаем все детали и зачищаем их от сколов.

Порядок работы выглядит следующим образом:

• После вырезания компонентов, необходимо заняться трубой. Подобрав необходимый размер, по всей поверхности просверливаются дыры. Данная деталь служит соединяющим звеном между верхней и нижней частью печи.
• После сооружения верхнего бака в нем делается круглое отверстие (слева от центра), которое необходимо для соединения буржуйки с дымоходом. Нижняя сторона бака, напротив, имеет отверстие с правой стороны. К нему будет монтирована соединительная труба.
• Когда верхний бак готов, к нижней части приваривается труба.
• После этого можно начинать монтаж нижней части. После вырезания деталей из листа, в верхнем кругу необходимо проделать два отверстия. Первое – по центру, которое будет соединять. Второе – в стороне, с установленной подвижной крышкой. Через это горлышко, в буржуйку будет подаваться топливо.
• После приделывания к нижней части ножек и ее соединении с трубой, печь практически готова. Остаются лишь последние штрихи. Перед присоединением к дымоходу, следует зачистить швы и покрыть буржуйку жароустойчивой краской. Эти действия не только придадут более приемлемый внешний вид, но и уберегут поверхность от коррозии.

Важно! Использовать можно только нефтяное, соляровое и трансформаторное масла. Использования таких горючих средств как бензин, ацетон и прочее категорически запрещено

Буржуйка из газового баллона

Старый и ненужный газовый баллон необязательно выкидывать. Из него можно своими руками изготовить эффективную печку буржуйку для гаража с высоким уровнем теплоотдачи.

Первое, что необходимо сделать – отрезать лишние части болгаркой.

Предупреждение! Чтобы во время работы баллон не взорвался, следует полностью выпустить газ и слить конденсат.

Делать это лучше на открытом воздухе, так как конденсат имеет резкий и неприятный запах, который очень долго выветривается из помещения. Окончательно удалить газ поможет вода. Для этого необходимо наполнить емкость под завязку, перевернуть и слить всю воду. После этого можно смело начинать работу.

Для начала следует определиться с вариантом установки. Их всего два:

• Вертикальный;
• Горизонтальный

Для гаража одинаково подойдут оба варианта.

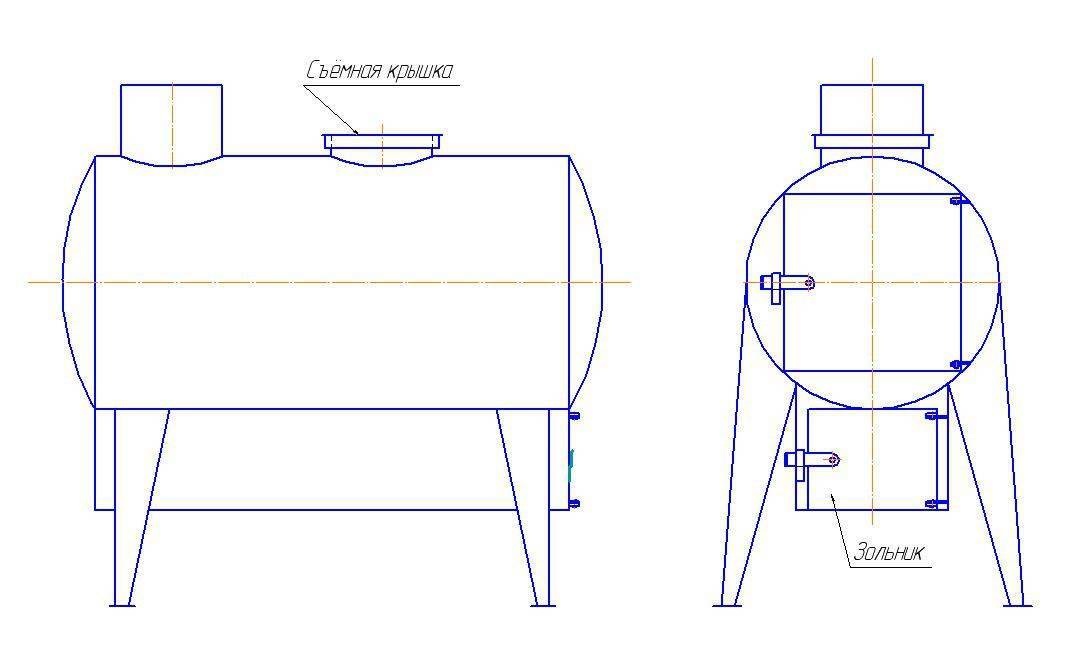

Горизонтальная буржуйка в гараж

Порядок работы при изготовлении печи-буржуйки для гаража:

• Производство горизонтальной печи начинается с отрезания верхней части баллона. После чего внутрь монтируется колосниковая решетка.
• Изготовить эту решетку запросто можно своими руками. Для этого используется арматура. Если таковой нет, можно заменить крупной проволокой, которая сгибается в виде змейки. К ней же, внутри, привариваются колосники.
• Затем можно переходить к монтированию передней части буржуйки. Для этого необходимо взять стальной лист, с минимальной толщиной 4 мм, и вырезать круг, размер которого должен соответствовать диаметру самого баллона. На получившемся кругу необходимо проделать 2 отверстия. Первое будет служить для подачи топлива, а второе, для поступления воздуха в камеру горения.
• Затем на крышку устанавливаются петли, на которые монтируется дверца. Для улучшения качества, рекомендуется обтянуть ее асбестоцементным шнуром.
• Полученная конструкция приваривается к баллону.
• Заключительным этапом будет установка трубы для соединения с дымоходом. Для этого, в задней части буржуйки делается отверстие, в которое и будет установлена труба. После этого детали свариваются между собой. Печь готова.

Вертикальная печь-буржуйка

Такая самодельная буржуйка для гаража, изготовленная своими руками, несколько удобнее в использовании. Но при этом необходимо больше приложенных усилий для ее изготовления.

Перед началом работы, на баллоне необходимо провести разметку будущих отверстий. Выглядят чертежи следующим образом.

Размеры могут быть произвольными. Главное, чтобы отверстия имели прямоугольную форму. В таком случае процесс горения будет несколько лучше.

После этого, с помощью болгарки можно вырезать отверстия.

Теперь необходимо установить внутрь решетки. Проще это сделать, отрезав верх будущей буржуйки. Однако можно обойтись и без этого. Можно вставить ее через только что проделанные отверстия. Стоит отметить, что это будет несколько сложнее.

Когда данная процедура выполнена, можно заниматься установкой дверцы. Процесс происходит точно так же, как и при монтаже горизонтальной буржуйки.

Заключением станет проделывание сверху отверстия под дымоход и последующее приваривание к трубе.

Подобная буржуйка в гараж своими руками отлично горит на дровах и другом твердом топливе. С ее помощью даже в сильные морозы можно с комфортом возиться с автомобилем, или просто с удовольствием провести свободное время.

Печь-буржуйка из старой бочки

Помимо газового баллона можно использовать старые металлические бочки. Принцип работы практически такой же. Так же, как и предыдущий вариант, поставить в гараж буржуйку можно как вертикально, так и горизонтально.

Дополнительную информацию о том, как своими руками сделать качественную печь для собственного гаража, можно получить из видео.

Выполняя все правила безопасности, с построением печи справится даже начинающий мастер. А при наличии полного комплекта инструментов, процедура займет не так много времени.

• Строительство туалета на даче своими руками
• Баня из клееного бруса своими руками
• Детский деревянный домик своими руками
• Строим погреб своими руками

Буржуйка в гараж своими руками

Для многих автолюбителей гараж — это не просто место, где можно оставить свою машину. Многие проводят достаточно много свободного времени в гараже для ремонта авто или просто для душевных посиделок с друзьями. Но в холодную пору находиться продолжительное время в таком месте очень трудно. Однако выход найти можно всегда. Поставив буржуйку в гараж, сделанную своими руками, можно даже в сильные морозы с комфортом отдыхать в гараже. К тому же, такую печь можно изготовить из разных материалов, которые найдутся практически у каждого хозяина.

Преимущества печи буржуйки

Отапливаемое помещение имеет достаточно ограниченное пространство. Поэтому буржуйка в гараж подойдет как нельзя лучше. Помимо компактных размеров, данная печь имеет следующие положительные стороны:

• Быстрый обогрев;
• Возможность использования как жидкого, так и твердого топлива;
• Отапливаемое буржуйкой помещение долго удерживает тепло внутри;
• Для строительства и установки не требуются дорогостоящие материалы и особые навыки.

Инструменты для изготовления буржуйки в гараж

Чтобы качественно сделать буржуйку в гараж необходимо обзавестись следующим минимальным набором инструментов:

• Сварочный аппарат. Рекомендуется использовать инструмент с силой не менее 200 ампер;
• Маска и костюм для сварки;
• Специальный молоток для отделения шлака;
• Болгарка;
• Стандартный молоток, плоскогубцы и зубило;
• Стальная щетка;
• Дрель со сверлами;
• Рулетка для необходимых измерений.

Материалы для изготовления буржуйки в гараж

Для гаражной буржуйки может сгодиться обычный газовый баллон, металлические листы, стальные баки и трубы. Также можно соорудить своими руками печь из кирпича. Однако этот метод требует значительно больше усилий и потраченных средств.

Установка дымохода

Перед установкой любой печи следует соорудить дымоход, который будет выводить наружу все продукты сгорания. Чтобы понять, как сделать дымоход для буржуйки в гараже необходимо определиться с его типом. Существует три варианта установки дымохода, каждый из которых имеет свои преимущества и недостатки.

Первый вариант, когда некоторая часть трубы находится внутри, а остальная выходит через боковую стену, используется чаще всего. В этом случае внутренняя труба также играет роль в обогревании и служит в качестве батареи. К тому же, сделать вывод через стену достаточно легко.

На второй схеме показана труба, которая полностью проходит внутри гаража и выводится наружу через крышу. Несмотря на то, что буржуйка с таким дымоходом лучше обогревает помещение, делают его гораздо реже. Это объясняется тем, что процесс более трудоемкий. К тому же при некачественном заделывании щелей между дымоходом и кровлей, возможны протекания.

Третий вариант установки дымохода своими руками не такой эффективный при отдаче тепла, зато гораздо безопаснее. Из-за того, что труба сразу выводится наружу, риск возникновения пожара снижается практически к нулю. Но на этом его достоинства заканчиваются, а недостатки, к сожалению, нет. Такой тип быстро остывает и вытягивает тепло из печи. Вследствие чего, для качественного отопления гаража необходимо больше времени и горючего.

Определившись с местом установки буржуйки и методом выхода дымохода, необходимо составить чертеж или примерный рисунок. Пример показан на рисунке ниже.

Совет! При самостоятельной установке лучше использовать прямые трубы, так как диагональные детали изготовить своими руками гораздо тяжелее.

После выбора дымохода можно переходить к строительству буржуйки.

Печь на отработке

Машинное масло после использования также может пригодиться. С его помощью можно значительно утеплить гараж. Но для этого потребуется соорудить специальную буржуйку, которая несколько отличается от других типов.

Такой вариант подходит в том случае, если нет возможности использовать уголь или дрова.

Предупреждение! Стоит учесть, что машинное масло при горении выделяет специфический запах, с которым не в силах справиться даже хорошая вытяжка.

Основной компонент для изготовления – лист стали толщиной 5 мм. Именно из него будут вырезаться детали, из которых и будет производиться буржуйка. Кроме этого, потребуется металлическая труба, с помощью которой будут созданы части печи, а также дымоход.

Не составит особого труда поставить буржуйку в гараж своими руками, используя данный чертеж, на котором указаны параметры всех необходимых деталей.

Порядок изготовления буржуйки в гараж

Начинать работу необходимо с нанесения разметки на поверхность листа. Важно, чтобы все данные были точными. После этого, болгаркой вырезаем все детали и зачищаем их от сколов.

Порядок работы выглядит следующим образом:

• После вырезания компонентов, необходимо заняться трубой. Подобрав необходимый размер, по всей поверхности просверливаются дыры. Данная деталь служит соединяющим звеном между верхней и нижней частью печи.
• После сооружения верхнего бака в нем делается круглое отверстие (слева от центра), которое необходимо для соединения буржуйки с дымоходом. Нижняя сторона бака, напротив, имеет отверстие с правой стороны. К нему будет монтирована соединительная труба.
• Когда верхний бак готов, к нижней части приваривается труба.
• После этого можно начинать монтаж нижней части. После вырезания деталей из листа, в верхнем кругу необходимо проделать два отверстия. Первое – по центру, которое будет соединять. Второе – в стороне, с установленной подвижной крышкой. Через это горлышко, в буржуйку будет подаваться топливо.
• После приделывания к нижней части ножек и ее соединении с трубой, печь практически готова. Остаются лишь последние штрихи. Перед присоединением к дымоходу, следует зачистить швы и покрыть буржуйку жароустойчивой краской. Эти действия не только придадут более приемлемый внешний вид, но и уберегут поверхность от коррозии.

Важно! Использовать можно только нефтяное, соляровое и трансформаторное масла. Использования таких горючих средств как бензин, ацетон и прочее категорически запрещено

Буржуйка из газового баллона

Старый и ненужный газовый баллон необязательно выкидывать. Из него можно своими руками изготовить эффективную печку буржуйку для гаража с высоким уровнем теплоотдачи.

Первое, что необходимо сделать – отрезать лишние части болгаркой.

Предупреждение! Чтобы во время работы баллон не взорвался, следует полностью выпустить газ и слить конденсат.

Делать это лучше на открытом воздухе, так как конденсат имеет резкий и неприятный запах, который очень долго выветривается из помещения. Окончательно удалить газ поможет вода. Для этого необходимо наполнить емкость под завязку, перевернуть и слить всю воду. После этого можно смело начинать работу.

Для начала следует определиться с вариантом установки. Их всего два:

• Вертикальный;
• Горизонтальный

Для гаража одинаково подойдут оба варианта.

Горизонтальная буржуйка в гараж

Порядок работы при изготовлении печи-буржуйки для гаража:

• Производство горизонтальной печи начинается с отрезания верхней части баллона. После чего внутрь монтируется колосниковая решетка.
• Изготовить эту решетку запросто можно своими руками. Для этого используется арматура. Если таковой нет, можно заменить крупной проволокой, которая сгибается в виде змейки. К ней же, внутри, привариваются колосники.
• Затем можно переходить к монтированию передней части буржуйки. Для этого необходимо взять стальной лист, с минимальной толщиной 4 мм, и вырезать круг, размер которого должен соответствовать диаметру самого баллона. На получившемся кругу необходимо проделать 2 отверстия. Первое будет служить для подачи топлива, а второе, для поступления воздуха в камеру горения.
• Затем на крышку устанавливаются петли, на которые монтируется дверца. Для улучшения качества, рекомендуется обтянуть ее асбестоцементным шнуром.
• Полученная конструкция приваривается к баллону.
• Заключительным этапом будет установка трубы для соединения с дымоходом. Для этого, в задней части буржуйки делается отверстие, в которое и будет установлена труба. После этого детали свариваются между собой. Печь готова.

Вертикальная печь-буржуйка

Такая самодельная буржуйка для гаража, изготовленная своими руками, несколько удобнее в использовании. Но при этом необходимо больше приложенных усилий для ее изготовления.

Перед началом работы, на баллоне необходимо провести разметку будущих отверстий. Выглядят чертежи следующим образом.

Размеры могут быть произвольными. Главное, чтобы отверстия имели прямоугольную форму. В таком случае процесс горения будет несколько лучше.

После этого, с помощью болгарки можно вырезать отверстия.

Теперь необходимо установить внутрь решетки. Проще это сделать, отрезав верх будущей буржуйки. Однако можно обойтись и без этого. Можно вставить ее через только что проделанные отверстия. Стоит отметить, что это будет несколько сложнее.

Когда данная процедура выполнена, можно заниматься установкой дверцы. Процесс происходит точно так же, как и при монтаже горизонтальной буржуйки.

Заключением станет проделывание сверху отверстия под дымоход и последующее приваривание к трубе.

Подобная буржуйка в гараж своими руками отлично горит на дровах и другом твердом топливе. С ее помощью даже в сильные морозы можно с комфортом возиться с автомобилем, или просто с удовольствием провести свободное время.

Печь-буржуйка из старой бочки

Помимо газового баллона можно использовать старые металлические бочки. Принцип работы практически такой же. Так же, как и предыдущий вариант, поставить в гараж буржуйку можно как вертикально, так и горизонтально.

Выполняя все правила безопасности, с построением печи справится даже начинающий мастер. А при наличии полного комплекта инструментов, процедура займет не так много времени.

печь на дровах длительного горения своими руками, чертежи отопительного устройства

В настоящее время многие автолюбители устанавливают в своих гаражах системы отопления. Это необходимо для повышения комфорта и удобства объекта. Согласитесь, гораздо приятнее ремонтировать личный автомобиль в отапливаемом помещении. Часто перед автомобилистом встает проблема выбора оптимального типа печи. Самая распространенная и универсальная печь для гаража на дровах.

Типы печей

Наиболее распространенные конструкции дровяных печей:

• Буржуйка.
• Буржуйка с водяным контуром.
• Кирпич.
• Длительное горение.
• Конвекторная печь.

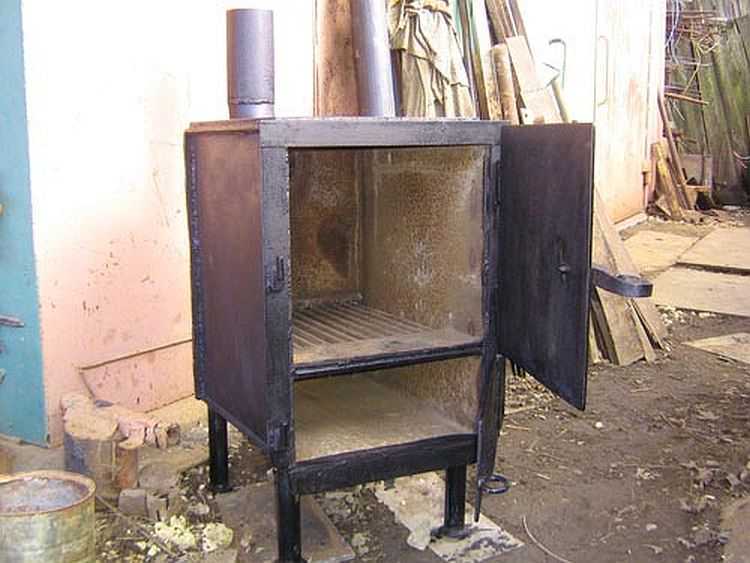

Буржуйка — самая распространенная дровяная печь для обогрева гаража. Простота конструкции обеспечила ему большую популярность в двадцатые годы ХХ века. Для его изготовления подойдет любой доступный материал: старые железные бочки, баллоны из-под пропана, простой железный ящик.

Принцип работы очень прост: при сгорании дров в топке агрегата корпус нагревается и отдает тепло помещению.

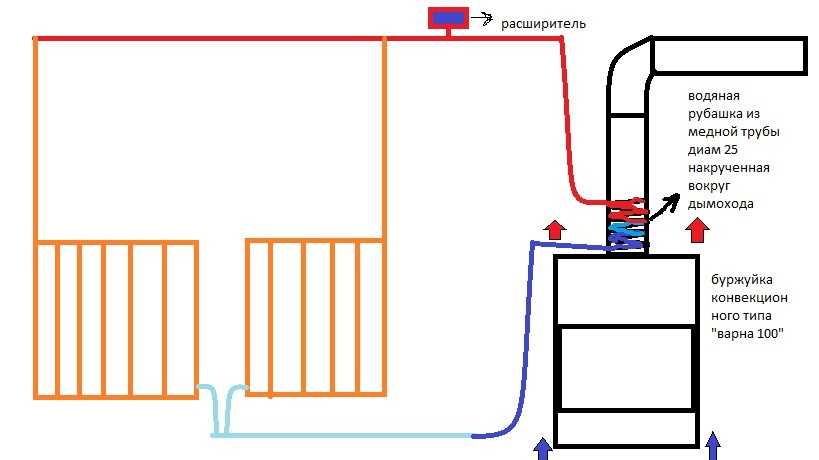

Буржуйка с водяным контуром является модификацией буржуйки. Главное отличие – наличие водяного контура. Состоит из системы трубопроводов, арматуры, расширительного бака, теплообменника, насоса, радиаторов.

Принцип работы заключается в том, что вода в теплообменнике нагревается и по системе трубопроводов поступает в радиаторы. В результате теплообмена тепло поступает в помещение. С помощью насоса охлажденная вода из радиатора подается в теплообменник для последующего нагрева.

Кирпичная печь — самая эффективная с точки зрения обогрева помещения. Благодаря своей конструкции и используемому строительному материалу имеет высокий КПД. Такая печь быстро прогревается дровами и долго держит тепло. Принцип работы такой же, как и у печки.

Печь-конвектор также является модификацией печи. Его конструкция отличается наличием системы принудительной конвекции. Он состоит из вентилятора и коллектора.

Благодаря этой системе КПД конвертерной печи выше, чем у печи.

Принцип действия аналогичен принципу действия печки. Разница лишь в том, что вентилятор принудительно вытесняет нагретый воздух из коллектора в помещение.

Печь длительного горения — Это тоже модификация печи. В его конструкции использован эффект верхнего горения. За счет этого данная конструкция имеет высокий КПД. Принцип работы: горение в топке агрегата происходит под нагрузкой, благодаря этому зона возгорания имеет небольшую площадь. Это обеспечивает длительное горение твердого топлива.

Преимущества и недостатки

Как и любой отопительный прибор, дровяная печь имеет свои преимущества и недостатки.

Рассмотрим некоторые преимущества:

• Относительно низкая цена на топливо.
• Универсальность устройства при эксплуатации. Вы можете использовать обогреватель для обогрева помещений, приготовления пищи и разогрева пищи.
• Установка и установка гаражной печи очень проста и не требует больших затрат.
• Для изготовления агрегата могут быть использованы подручные материалы.
• При эксплуатации не требует применения дополнительных установок и приборов.
• Небольшие габариты агрегата делают его универсальным при использовании в гаражах.
• Работа такого устройства не требует использования дополнительного вида энергии (электричества).

К недостаткам данной конструкции относятся:

• Такие печи имеют большую теплоотдачу, в результате чего быстро нагреваются и быстро остывают.
• Для поддержания высокой температуры в печи необходимо периодически подкладывать дрова.
• Для обеспечения безопасности необходим постоянный контроль процесса нагрева.

Особенности

Для эффективной работы печи ее конструкция должна обладать определенными качествами. Поскольку гаражное помещение небольшое, печь должна быть, в первую очередь, компактной. Экономичная эксплуатация нагревателя также важна. Кроме того, стоимость изготовления агрегата должна быть минимальной.

Необходимо предусмотреть возможность сжигания разных видов топлива. Это удешевит агрегат. Сделав печь своими руками, вы сможете сделать ее максимально удобной в эксплуатации. Учитывая все ваши потребности, вы создадите уникальный и неповторимый отопительный прибор.

Для начала вам необходимо выбрать материал, из которого вы будете изготавливать печь на дровах. Здесь будут играть роль ваши навыки работы с кирпичом или металлом. Но в обоих случаях необходимо помнить, что обогреватель не должен уменьшать количество кислорода в помещении. Он должен излучать тепло для обогрева помещения как можно дольше.

Главное правило при эксплуатации печи – отсутствие выброса вредных веществ.

Выбирая конструкцию обогревателя, помните, что он не должен быть горючим.

Изготовление своими руками

Наиболее подходящий материал для изготовления буржуйки – баллоны из-под пропана и толстостенная труба. Также подойдут и старые металлические бочки. Возможны все варианты. Главное условие – толщина стенки должна быть не менее 2 мм и не более 5 мм. Если делать все по чертежам, то такая печь прослужит долго и качественно.

Как сделать печь — вертикальную или горизонтальную, каждый решает сам. Топить дровами удобнее горизонтальной печью. А вот вертикальная удобна в использовании и занимает меньше места.

Чтобы сделать вертикальную печь, разделите трубу или баллон на два неравных отсека. Внизу у нас есть меньший. Пепел будет собираться здесь. Вверху находится более крупный отсек для закладки дров.

Далее выполните следующие действия:

• Вырежьте прямоугольные отверстия в обеих частях. Получившиеся прямоугольники не выбрасываем, используем в дальнейшем как двери.
• Колосник по большей части сварной. Это может быть арматура или любые металлические прутья необходимого размера, диаметром 12-16 мм. Зазор между решеткой — 20 мм.
• Монтируем и привариваем дно.
• Делаем отверстие вверху бака под дымоход. Из листа металла делаем трубу и привариваем ее к отверстию вверху емкости. Патрубок лучше делать под стандартные дымоходы, чтобы потом не было проблем с его установкой.
• Привариваем петли к вырезанным дверцам и устанавливаем их на плиту. Блок готов.

Для изготовления горизонтальной печи необходимо снизу приварить зольник. Можно сделать из листовой стали. Делаем отверстия в нижней части топки, чтобы зола просыпалась в зольнике.

В верхней части отопительного прибора (как и на вертикальной печи) изготавливаем трубу дымохода. Приварите петли к дверце и установите ее с торца изделия. Печь готова к работе.

Конвекторная печь по конструкции — обычная печь без длительного горения , но с принудительным обдувом для равномерного распределения тепла в гараже. Агрегат представляет собой печь со встроенным минивентилятором в задней части. Он нагнетает воздух через направляющие трубки. Это могут быть полые металлические трубы, профили или короба из листовой стали.

Там воздух нагревается и выдувается вперед. Гаражное помещение отапливается быстро и качественно. Печь готова к обогреву помещения.

Многие считают, что лучшим отопительным прибором для гаража является печь длительного горения. В основе его конструкции лежит вертикальная печь. Основными отличиями являются боковое расположение дымохода в верхней части и наличие съемной верхней крышки с поршнем. Вырежьте отверстие в верхней крышке и вставьте поршень. Давит на дрова внутри печи, обеспечивая «верхнее горение».

Сложить кирпичную печь в гараже очень просто. Необходимо иметь схему кладки и иметь навыки работы с кирпичом. Обязательно строго соблюдайте схему заказа. Для кладки используйте шамотный раствор или глину с добавлением цемента и песка.

Перед установкой кирпичной стены необходимо сделать фундамент высотой 200 мм. Из огнеупорного кирпича выложить топочную камеру. Дверь и поддувало расположены на передней стенке. Решетка размещается внутри устройства на выступах из кирпича.

Для изготовления печи нужно 290-300 кирпичей. Кладку расстилают на шамотном растворе. Между кирпичами оставляют зазоры. Это необходимо для теплового расширения. Образование трещин на корпусе обогревателя из-за перепада температур будет сведено к минимуму.

Чтобы печь прослужила долго, кирпич должен быть хорошо обожжен и без трещин. Если необходимо увеличить высоту каменки, это можно сделать повторением рядов.

Чтобы сделать печь с водяным контуром, сначала нужно построить теплообменник. Могут использоваться различные материалы: стальные листы или стальные трубы. Также потребуются навыки работы с металлом и сантехникой.

Для подачи горячей воды и возврата обратки холодной, в верхней части крышки печи прорезаем два отверстия. За печью устанавливаем бак для воды, который можно сделать из листа металла или старой стальной бочки. Патрубки для обвязки устанавливаем в отверстия бака для воды.

Начинаем монтаж трубопровода. Последовательно соединить трубопровод с радиаторами и расширительным бачком. Размер бака следует выбирать на 20% больше объема воды во всей системе.

При правильном монтаже замкнутого водяного контура вода, нагретая в теплообменнике, по закону термодинамики идет по трубопроводу к радиаторам. После теплопередачи вода снова собирается в теплообменнике.

Полезные рекомендации

Установив печь в гараже, необходимо проверить ее работоспособность и пожарную безопасность:

• Нарезанные по размеру печи дрова помещаются в топку. Заполните его на 1/3.
• Воздушная крышка должна быть закрыта.
• Разжигаем дрова в топке. Приступаем к работе печи.

Обогреватель должен быть установлен на некотором расстоянии от легковоспламеняющихся жидкостей. Не реже одного раза в две недели необходимо проводить санитарную чистку плиты. Диаметр дымохода должен быть больше диаметра вытяжного отверстия. Такая конструкция не допускает накопления сажи.

Все варианты по-своему уникальны. Затраты на производство могут быть минимальными, если использовать доступный материал. Также можно предусмотреть работу агрегата на разных видах топлива. Кроме того, вы сами можете придумать конструкцию обогревателя. Это сделает его неповторимым и неповторимым.

С любым отопительным прибором Ваш гараж станет уютным и комфортным.

О том, как сделать суперпечь из баллона, смотрите в следующем видео.

как сделать печь на дровах своими руками, как установить дымоход

Для большинства автолюбителей гараж является излюбленным местом проведения досуга. Это не просто место, где можно починить машину, но и просто провести свободное время в хорошей компании.

Зимой работать в гараже крайне неудобно, да и просто находиться в нем довольно некомфортно из-за низкой температуры. Поэтому многие хозяева устанавливают в таких помещениях самодельные печи, которые очень хорошо прогревают помещение.

Преимущества и недостатки «печки»

Такие печи имеют ряд преимуществ:

• С помощью печи можно не только обогревать помещение, но и готовить на ней пищу.
• Главный плюс печи — скорость обогрева гаража. После растопки на прогрев всего гаража уходит всего полчаса, тогда как печи из кирпича – несколько часов.
• Тепло в гараже распределяется равномерно, вне зависимости от того, в каком месте помещения находится печь.
• При растопке печи могут использоваться абсолютно любые горючие материалы (дрова, уголь, отходы, машинное масло и т.д.), что делает печь-буржуйку достаточно экономичным вариантом отопления, в отличие от электронагревателей.
• Сделать такую ​​печь своими руками можно из подручных материалов, не прилагая особых усилий и времени.
• Простое и несложное устройство.
• Стоимость в несколько раз меньше, чем установка камина или каменной печи.

Недостатки буржуйки:

• При размещении печи в гараже необходимо подумать о выводе дымоходной системы.
• Иногда приходится чистить дымоход.
• Для поддержания тепла необходимо иметь определенный запас материалов для отопления.
• Металлическая печь-буржуйка не способна долго удерживать тепло в помещении, так как металл имеет свойство быстро остывать.

Конструкция

Устройство печи-буржуйки предельно просто. Для такой печи не требуется устройство фундамента, нет больших сложностей с обустройством дымоходной системы. Стандартная печная система состоит из самой печки, представляющей собой железный ящик с открывающейся дверцей, и трубы, выводимой на улицу.

Для повышения КПД печи стоит увеличить площадь теплопроводящей поверхности. Для этого лучше всего сделать теплообменник.

Данная конструкция расположена в месте наибольшего нагрева и поможет значительно увеличить КПД печи.

Чуть менее популярны печи с водяным контуром, которые включают в свое устройство радиаторные батареи.

И у большинства владельцев гаражей очень популярна печка, выполненная с применением колес.

Изготовление своими руками

Существует множество различных вариаций печей в гараж, которые довольно просто можно сконструировать самостоятельно из подручных материалов.

Самая массовая и известная модель печи — печь из металлических бочек. Это предельно простая конструкция, представляющая собой бочку с ножками и дверцей. Такая печь достаточно хорошо подходит для утилизации отходов. Главным преимуществом такой печи является ее простота изготовления. Но у такой печи есть несколько недостатков.

Стенки бочки тонкие, и вряд ли она сможет прослужить долго, так как стенки могут быстро прогореть. Также недостатком является громоздкость данной конструкции, которая займет много места в комнате.

Из металлической банки можно сделать печь. Здесь работы еще меньше, так как у банки уже есть дверца, которую можно использовать без изменений.

Еще один популярный вариант изготовления печки – газовый баллон. Такие баллоны имеют достаточно хороший уровень теплоемкости и толстые стенки, которые позволяют печи служить долго. Необходимо помнить, что газовый баллон необходимо подготовить в соответствии с правилами пожарной безопасности, прежде чем приступать к изготовлению буржуйки. Крайне важно помнить, что в таком баллоне может быть остаток взрывоопасных паров.

В целях пожарной безопасности настоятельно рекомендуется заполнить бак водой и оставить на ночь.

При выполнении этой печи своими руками из баллона необходимо приварить к ней на дне систему давления, а в самом баллоне просверлить несколько отверстий, которые подсоединяются к этой системе.

Рассмотрим подробнее этапы изготовления печи из газового баллона.

При использовании печи в гараже крайне важно соблюдать правила пожарной безопасности. Поэтому необходимо правильно выбрать место для установки печи. Для размещения печи очень хорошо подойдет угол гаража, который располагается у стен напротив ворот помещения.

• Первый этап. Лучше всего сделать предварительный чертеж и расчет размеров будущего изделия. Но такая печь достаточно проста в изготовлении, можно обойтись и без нее. Далее стоит сделать разметку на товар. С помощью фломастера на корпус цилиндра наносятся контуры будущих дверей, поддувала и системы сгорания. Отсек с топкой будет располагаться примерно по центру конструкции, а поддувал располагаться внизу. Расстояние между ними не должно превышать 100 мм. Далее маркером проводится сплошная линия по центру между дверцами, а затем следует по намеченной линии с помощью болгарки разрезать баллон.
• Второй этап. Необходимо взять железные прутья диаметром около 14-16 мм. Затем сварите из них сетку и сваркой закрепите полученную конструкцию на дне емкости. И после этого баллон снова сваривается в одну конструкцию.
• Третий этап. Необходимо вырезать отверстия для камеры сгорания и отверстия с наддувом и затем на них крепятся двери с петлями.
• Четвертый этап. На завершающем этапе стоит потрудиться над установкой дымохода, так как это очень важная часть устройства печи. Для этих целей с помощью болгарки нужно срезать вентиль на баллоне, приварив на его место длинную трубу из металла диаметром 9-10 см. Сам дымоход следует вывести из гаража через отверстие в стене или на крыше. Не стоит подключать дымоход к общей вытяжке помещения, потому что его тяги может не хватить, вентиляция не справится, и в гараж будет проникать угарный газ.

А это все довольно простая инструкция по изготовлению печи своими силами из обычного газового баллона.

Также по окончании этой работы на печь можно нанести дополнительный термостойкий состав.

Что топить?

Не всегда есть возможность иметь в гараже постоянный запас дров для топки печи. Иногда это крайне неудобно. Но отработка имеется практически у каждого владельца гаража, и найти ее не составит труда.

Конструкция печей-буржуек и их устройство представлены в самых разнообразных вариантах. – от компактных печей, которые используются в небольших помещениях, до объемных и тяжелых систем с высоким уровнем теплоотдачи, которыми можно обогреть большие помещения.

Однако механизм действия и основные элементы устройства у большинства печей аналогичны. Обычно их строят из двух отсеков. Нижний отсек предназначен для слива в него отработанного масла. После этого осуществляют его поверхностное зажигание и доводят до кипящего состояния. Далее пары масла попадают в трубу, имеющую перфорацию для обеспечения ее кислородом. А дальше происходит процесс воспламенения паров масла, а полный процесс их окисления и сгорания осуществляется уже в верхнем отсеке, имеющем связь с системой дымоудаления.

Схема печки, работающей по этой схеме, проста. Его можно сделать самостоятельно.

Среди инструментов для изготовления печи своими руками могут пригодиться:

• сварка;
• болгарский;
долото
• ;
• кувалда;
• рулетка, фломастер;
• молоток;
• перфоратор.

После того, как все инструменты выбраны, необходимо приступить к выбору материала для будущей печи. В первую очередь нужно найти два куска железной трубы для корпуса нижней и верхней секций. Зачастую это диаметр 352 мм и 344 мм, но стоит учесть, что таких размеров просто не существует. Поэтому стоит немного скорректировать показатели, используя обрезную трубу в 355,6×6 мм или 325×6 мм.

Работу можно начать с оформления нижнего отсека. Для этого обрежьте трубу 355 мм высотой 115 мм. Его следует аккуратно разрезать по окружности.

Каждый шов в печном устройстве должен быть полностью герметизирован.

Как установить?

Специалисты со стажем рекомендуют печь плиту располагать примерно по углам помещения, а дымоход выводить на другую сторону. Применяя такое расположение, можно добиться максимальной теплоотдачи от печи. Чтобы жар не уходил вместе с дымом, трубу следует натянуть под углом 30 градусов. Также следует стараться избегать прямых участков трубы, расположенных горизонтально.

Для размещения печи в гараже необходима система вентиляции и хорошая вытяжка.

Никогда не ставьте печь близко к машине. Плита должна находиться на расстоянии 1,5, а то и 2 метров от нее. Также любые легковоспламеняющиеся предметы и составы необходимо отодвинуть от плиты примерно на такое же расстояние.

С боков и спереди печи должны быть установлены стенки из кирпича. Это не только обеспечивает защиту от непреднамеренных прикосновений к раскаленной конструкции, но и обеспечивает аккумулирование тепла, которое отдает печь, что позволяет довольно значительно увеличение КПД печи.

Если стены гаража деревянные, то между ними и самой печкой должно быть около 100 см свободного расстояния. Сами деревянные стены должны быть покрыты асбестовыми листами, замурованы или защищены любыми другими огнеупорными материалами.

Крайне важно уложить в основание печи лист железа толщиной до двух см или залить бетонной стяжкой, что поможет избежать распространения огня в случае выпадения искр, углей и т.п. печи.

Буржуйку следует использовать только в помещениях, где обеспечена хорошая вентиляция. Основным фактором возгорания является кислород. Поэтому свежий воздух должен поступать в гараж в хороших объемах, иначе огонь просто не разгорится, а тепла от такой печи будет минимум. Иногда для этого достаточно оставить не очень широкий зазор между воротами гаража и землей. Если такого зазора нет, то необходимо либо самостоятельно сделать его, либо сделать приточно-вытяжную систему вентиляции.

Ни в коем случае нельзя оставлять легковоспламеняющиеся материалы возле плиты.

При наличии рядом с горящей печью емкостей для дров, бензина и масла их горение может привести к крайне негативным последствиям.

Полезные рекомендации

Главный недостаток печи-буржуйки – быстрое остывание. Но этот недостаток достаточно легко исправить с помощью кирпичного экрана, который нужно установить с трех сторон от обогревателя. Такой экран аккумулирует тепло и гараж будет оставаться теплым даже тогда, когда печка перестанет гореть.

Кирпичный экран рекомендуется размещать на расстоянии пяти-семи см от стенок печи. Ни в коем случае нельзя устанавливать его близко к печи. Также нужно предусмотреть отверстия в экране для вентиляции.

Вес печи с экраном из кирпича довольно велик по сравнению с обычными печами с буржуйками. В этом случае целесообразно взять для нее небольшой бетонный фундамент.

Самостоятельно залить отдельные фундаменты не так уж и сложно.

Выполнять данный вид работ рекомендуется в следующие этапы:

• Для начала стоит вырыть канавку, глубина которой будет примерно 50 см. Все остальные размеры будут зависеть от размеров печки и кирпичного экрана.
• Затем следует засыпать дно углубления песком (для этого потребуется примерно 3-4 ведра), после чего поверхность тщательно утрамбовать. Затем песок засыпают слоем гравия и также утрамбовывают. Слой должен быть около 10-15 см.
• Полученную поверхность необходимо максимально выровнять, а затем залить заранее замешанным цементным раствором. Залитую поверхность оставляют на сутки, чтобы раствор застыл (для надежности можно оставить на пару дней, что позволит фундаменту полностью застыть).
• После застывания смесью укрыть фундамент несколькими слоями рубероида.

После этих действий можно переходить к выкладке кирпичного экрана. Стоит помнить, что первые два ряда кирпича нужно выкладывать сплошной кладкой непосредственно на слой рубероида. В 3-4 ряду кирпичей уже можно делать отверстия для вентиляции. После этого повторно кладут кирпичи сплошной кладки.

Многие мастера советуют ставить кирпичный экран без перекрытия. Это поможет улучшить теплоотдачу.

Советы по правильной чистке печи

Большим преимуществом такой печи является то, что ее конструкция позволяет не так часто ее чистить. Тем не менее, периодически необходимо это делать, чтобы в дымоходе не скапливались остатки сажи, и ничто не мешало свободному прохождению дыма по дымоходу. Если печка дымит, необходимо срочно приступить к очистке трубы. Для таких целей лучше всего подойдет специальная трубная щетка. Кстати, его можно сделать самостоятельно. Просто нужно прикрепить к концу веревки цилиндрическую щетку. Лучше всего подойдет щетка с пластиковой или железной щетиной.
