Как сделать бур своими руками: необходимые материалы, сборка своими руками

Ручной земляной бур – как сделать своими руками

Бур земляной представляет собой устройство для бурения отверстий в грунте. Тем, кто затевает дачное строительство, часто необходима такая вещь, как земляной бур, который можно купить, а можно сделать своими руками.

Такой инструмент обычно используют для установки различных опор, а также стоек для сооружений и забора. Ямы, лунки, отверстия на дачном участке бывают нужны в самых разных местах. Поэтому, ручной бур просто жизненно необходим в условиях садовых работ. Посредством этого универсального инструмента можно делать лунки для посадки, а также гораздо проще устраивать системы дренажа, и колодцев.

Земляной бур – стоит ли «овчинка выделки»?

Если на садово-загородном участке используются, преимущественно, только качественные инструменты, например, ручной бур, то практически любые отверстия можно сделать, буквально за пару минут. Стоит сказать, что ручные буры заводского изготовления, могут не отвечать требованиям, необходимым на конкретном строительном участке.

Те промышленные ручные буры, которые есть в продаже, могут иметь различную конфигурацию. Например, быть полностью цельной конструкцией, при этом, имея, только определенную длину. Могут также поддаваться полной либо частичной разборке и при этом иметь в наборе штанги для удлинения, ну и, конечно, иметь различные насадки.

Что касается насадок, тут тоже нужно знать, что они могут быть разными: двухлопастные или с винтовой формой, напоминая при этом червяка. Для того, чтобы конструкция бура служила достаточно долго и исправно, ножи обычно делают из сплавов стали с очень высокой прочностью, а для облегчения бурения их делают с резцами по бокам.

Части бура, которые призваны бурить, могут состоять из нескольких ярусов. Обычно бур земляной ручной начинается с лопастей, диаметром поменьше, а затем идущих к увеличению.

Земляной ручной бур в строительстве — это очень полезный инструмент, который в зависимости от типа работ может подлежать трансформации:

• функция увеличения длинны штока;
• возможность смены насадок;
• функция смены рукояток с малых и коротких размеров на максимально длинные и с большими диаметрами.

Стоит сказать, что в зависимости от комплектации в минимальной версии (с тремя насадками и коротким штоком), а также в максимальных версиях, цена на промышленные буры может значительно меняться, в сторону увеличения.

Именно, по этой причине стоит подумать о том, как сделать земляной бур своими руками. Это может значительно сэкономить бюджет, а если его изготовить правильно, то и дополнительно выиграть в функциональности.

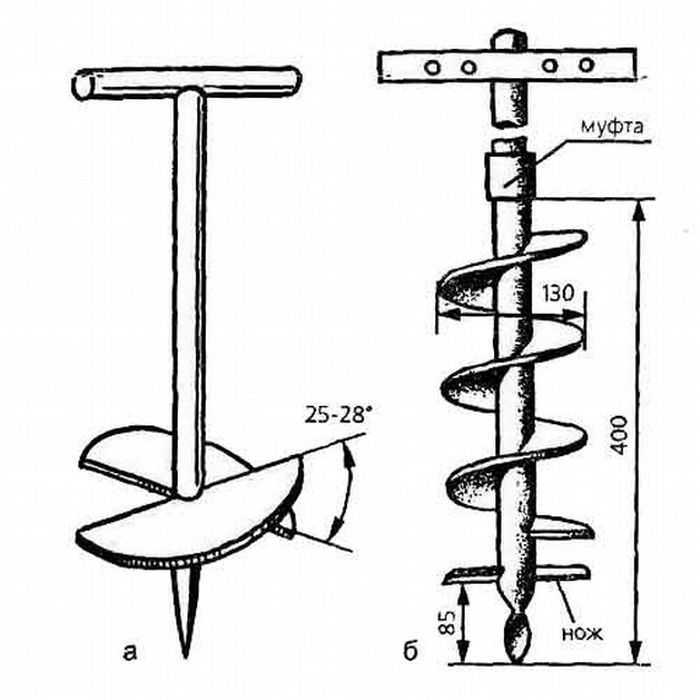

Земляной бур

Как сделать бур – процесс подбора инструментов и деталей

Сложностей в изготовлении такого нехитрого инструмента как самодельный земляной бур быть не должно. Тут главное подобрать подходящие комплектующие.

Необходимые инструменты:

• сварочный аппарат;
• электродрель, у которой, должен быть богатый набор сверл по металлическим поверхностям;
• также не лишним будет иметь абразивный круг, скорее всего, некоторые элементы придется вытачивать при помощи станка;
• дополнительно может понадобиться разное слесарное оборудование.

Для изготовления штока можно воспользоваться арматурой либо трубой, у которой длинна будет не менее двух метров. А чтобы понять, какой у трубы должен быть диаметр, можно взять старое сверло (приблизительно тринадцать миллиметров) и примерить к трубе. Диаметр прута или трубы должна быть меньше чем 15 мм.

Как сделать бур

Ручной бур для земляных работ – сборка по этапам

Многие советы опытных специалистов в этом деле указывают на то, что лучше всего приварить все элементы для надежности.

• Сначала нужно приварить горизонтальную ручку, совершенно перпендикулярно к самому штоку, а концу на противоположной стороне придать острую форму. Старое сверло нужно приварить к внутренней стороне трубы.

• Самым главным моментом в изготовлении бура должно быть то, что шток обязан хорошо входить в землю, тем самым помогая верхней (шнековой) части.

• Для создания ножей можно использовать диск циркулярной пилы, который разрезается на две половинки, а затем приваривается под углом, примерно, в 120 градусов. Только нужно помнить, что у диска края зубчатые, поэтому их нужно сточить.

• Чтобы сократить по минимуму усилия при земляных работах, можно приварить еще несколько дисков к штоку, тогда бур будет входить в землю «как по маслу».

• При необходимости удлинения штока, можно придумать систему втулок, а также подумать о других соединениях на резьбе.

Нет ничего лучше, чем сделать инструмент собственными руками. А самое главное, можно при воплощении идеи смело экспериментировать, увеличивая функциональность и другие особенности вашего инструмента.

Садовый бур своими руками

Содержание

• Виды земляных садовых буров
• Как сделать земляной садовый бур своими руками
• Полезные советы
• Заключение по теме

Садовые инструменты упрощают большое количество разных видов работ на загородном участке. Это простые в конструкции и использовании инструменты, с помощью которых можно провести разные работы с разным назначением. Один из таких инструментов – садовый бур ручной. С его помощью сокращается время и уменьшается тяжесть выкапывания в земле лунок разного диаметра.

По своей конструкции бур очень прост. Это вертикальная металлическая штанга, к которой приварен заостренный наконечник. Сверху штанги прикреплена перпендикулярная ручка, чуть выше наконечника приварены специальные пластины, к ним крепятся с помощью болтов съемные ножи. Выбирая разные по длине ножи, можно увеличивать или уменьшать диаметр выкапываемых лунок. При этом глубину скважин можно также контролировать за счет наращивания самой штанги. В комплекте садового бура есть съемные секции, которые к штанге крепятся при помощи резьбового соединения.

И хотя сам бур называется садовым, свое применение он нашел в разных областях частного строительства. То есть, используют его не только в саду или на огороде. К примеру:

• С его помощью можно делать скважины в грунте под опорные конструкции (для столбчатых фундаментов, для стоек ограждений).
• Для сооружения неглубоких колодцев или компостных ям.
• Можно с его помощью бурить наклонные или горизонтальные скважины для прокладки коммуникационных систем или дренажа участка.
• Конечно, он часто используется и по прямому назначению – выкапывание лунок под посадку деревьев.

Виды земляных садовых буров

Рынок инструментов сегодня предлагает достаточно широкий ассортимент садовых буров, здесь и отечественные приспособления, и зарубежные. Самый востребованный на сегодняшний день садовый бур ручной – это инструмент под названием «Зубр». Россияне давно им пользуются, считая его прекрасным садовым инструментом, у которого высокая надежность, длительный срок службы и самая дешевая цена. На второе место можно поставить бур ручной земляной марки ТИСЭ также от российского производителя. Не будем забывать и о зарубежных аналогах. К примеру, финский бур ручной земляной марки Fiskars, у которого оригинальная улучшенная конструкция. Правда, стоит такой ручной садовый бур дороже российских.

Несколько слов о буре марки ТИСЭ. Чтобы вы поняли, о чем идет речь, посмотрите на фотографию выше. Это достаточно сложная конструкция, с помощью которой можно на самой глубине скважины сделать расширение. Такой земляной бур называется фундаментным, потому что используют его обычно для сооружения фундаментных конструкций. В данном случае расширение увеличивает прочность столбчатого фундамента в продольном направлении (сверху вниз). То есть, за счет расширения можно уменьшить диаметр выкапываемой скважины, что снижает материальные расходы на приобретение строительных материалов в основном цемента.

Добавим, что садовые ручные буры – это не обязательно только механические инструменты. Сегодня производители предлагают достаточно широкий модельный ряд электрических и бензиновых аналогов, с помощью которых процесс выкапывания лунок и скважин доведен до минимальной простоты. Конечно, это топливные затраты, и цена такого агрегата выше, но в погоне за удобством и быстротой проведения земляных работ, многие дачники и загородные застройщики выбирают сегодня именно их.

Кроме пластинчатых буров, рынок предлагает и шнековые виды. Именно шнековая конструкция позволяет увеличить производительность выкапывания грунта. К тому же некоторые модели в своем составе имеют не ровные кромки рабочей поверхности, а зубчатые. Именно эти зубья позволяют легко срезать корни растений и быстро углубляться в самый твердый грунт.

И еще одна разновидность садовых буров – это марка Торнадо. Совершенно другая конструкция, которая стала симбиозом пластинчатых ножей и вилообразных. Посмотрите на фотографию бура ниже, и вы сразу поймете отличительные особенности Торнадо. Данная конструкция снижает сопротивление вращению до минимума за счет вертикально установленных вилообразных ножей. Они просто очень хорошо рыхлят землю и без проблем срезают корни растений.

Как сделать земляной садовый бур своими руками

Конечно, идеальный вариант – это приобрести бур в магазине. Это качество и надежность. Но сделать садовый бур своими руками из подручных материалов можно без проблем, ведь его конструкция не так уж и сложна.

Из инструментов: электрический сварочный аппарат и болгарка. Из материалов:

• Водопроводная труба длиною 1,5 м диаметром 20 мм.
• Для ручки бура лучше использовать трубу диаметром 25 мм и длиною полметра.
• Металлическая пластина толщиною 5 мм. Остальные ее размеры: длина 20 см, ширина 5 см. Из нее надо будет сделать подставки для ножей.
• В качестве ножей лучше использовать диск для резки камня.

Теперь можно переходить к изготовлению бура своими руками, чертежи здесь необязательны, но все равно посмотрите на фото выше, где установлены приблизительные размеры инструмента. В первую очередь к концу длиной трубы необходимо приварить кусочек металлической пластины и заточить ее конец. Это будет наконечник бура. Размеры пластины: длина 10 см, ширина 2 см. Заточить можно ее до приваривания к трубе, используя точильный станок или болгарку, надев на нее точильный круг. Идеально будет, если пластину вставить внутрь трубы и обварить ее по диаметру последней.

Далее, необходимо изготовить первичные ножи, они устанавливаются после наконечника. Их назначение – рыхлить грунт перед работой основных ножей. Их можно изготовить из той же металлической пластины, вырезав две полосы длиною 8 см и шириною 3 см. Их надо просто приварить к трубе по обе стороны от нее, как показано на фото сверху.

Внимание! Первичные ножи устанавливаются на трубу с небольшим отклонением. Это задается угол, который позволит легко врезаться в грунт. Угол наклона выбирается произвольно, но не больше 45°. Кромки ножей обязательно заостряются.

Теперь необходимо приварить полки для крепления основных ножей. Их изготавливают из той же пластины. Предварительно в них надо просверлить отверстия под крепежные элементы (болты М6). Отверстий может быть два или три. Обратите внимание, что и полки необходимо установить под углом приблизительно 20°.

Как уже было сказано выше, основные ножи можно сделать из старого диска, который использовался для резки камня. Его надо просто разрезать болгаркой пополам, сделать в половинках отверстия под крепеж, совпадающих с отверстиями на полках. Просто прикладываете ножи к полкам и маркером делаете отметки по отверстиям, затем по меткам сверлите. Очень важный момент – это правильно заточить кромку основных и первичных ножей. Она острием должна быть направлена в сторону грунта.

Последний этап – приварить ручку к штанге. Чтобы ручка в процессе эксплуатации садового бура не срывалась с крепления (нагрузки могут быть существенными), рекомендуется приварить по бокам две косынки все из той же металлической пластины. Ручной садовый бур готов, можно им пользоваться. Кстати, эта конструкция была со съемными ножами. Можно изготовить своими руками инструмент с определенным диаметром выкапывания грунта. Просто ножи привариваются к полкам, а не сажаются на болты.

Полезные советы

• Чтобы резьба болтов на буре не забивалась землей, что затруднит впоследствии смену ножей, можно установить на резьбу защиту из ПВХ шланга или приобрести электрические кембрики.
• Чтобы знать, на какую глубину выкапывается скважина, необходимо, начиная от места установки основных ножей через каждые 10 см, сделать надфилем отметки, которые затем отметить цифрами с помощью краски. Удобно и практично. Кстати, сам бур садовый красить нет смысла, краска на нем при работе в земле держаться долго не будет.
• Собрать такой бур своими руками из подручных материалов можно за один час. К тому же он по своим качествам ничем от заводских отличаться не будет, тем более получается конструкция со съемными ножами, что увеличивает функциональность инструмента.
• После всех проведенных сварочных работ нужно сбить окалину и отшлифовать сварочные швы болгаркой. Ручку надо обязательно отшлифовать наждачной бумагой, чтобы ее кромки были ровными и не поранили руки.

Работать с самодельным буром иногда сложно. Особенно это касается твердого грунта, в котором встречаются в большом количестве корни растений. При таком раскладе ручной бур может повести в сторону. Поэтому перед началом буровых работ нужно лопатой разрыхлить место бурения и на длину штыка попробовать срезать корни.

Заключение по теме

Итак, подводя итог всему вышесказанному, можно сделать несколько замечаний и рекомендаций.

Самодельный садовый бур ручной сделать своими руками можно. Как вы сами смогли убедиться, ничего сложного в сборочном процессе нет. Конечно, необходимо владеть навыками работы с электросварочным аппаратом.

Но стоит ли это делать, будет ли самодельный инструмент лучше или хотя бы не хуже заводского. Если его использовать в несложных грунтах, то никаких проблем. Тем более, обходится он в разы дешевле заводского инструмента. Даже если он и сломается, то отремонтировать его не составит большого труда. Что-то где-то отвалилось, можно заново приварить.

Поэтому стоит рассмотреть вариант изготовления бура своими руками.
