Как сделать бетономешалку своими руками: ручную и электрическую

Любые строительные работы на участке, будь то возведение основания постройки, заливка стяжки или обустройство отмостки,  не обходятся без использования бетонных растворов. Желая сэкономить на строительстве многие умельцы замешивают его вручную. Если для изготовления нескольких литров раствора можно обойтись ручным физическим трудом и обычной лопатой, то для получения значительно больших объемов лучше использовать специальный механизм – бетономешалку.  Механизм работы такого устройства довольно прост. Благодаря описанным в статье пошаговым инструкциям любой желающий сможет понять, как сделать бетономешалку своими руками, и изготовить нужное в хозяйстве устройство всего за один день.

Самый простой вариант бетономешалки – устройство, приводимое в движение с помощью ручной силы.

Ручной агрегат в процессе эксплуатации предусматривает задействование большой мышечной силы. Однако при неполном заполнении емкости привести в движение бетономешалку сможет и женщина

Продумывая, как сделать бетономешалку для домашнего применения, многие хозяева стараются выбрать вариант, не предусматривающий больших финансовых расходов.   Оптимальный вариант – изготовление устройства из металлической бочки и каркаса, сваренного из уголков и прутов.

В качестве емкости отлично подходит бочка с крышкой вместимостью от 100 литров и выше. С торцов крышки высверливают отверстия для размещения вала, а ко дну крышки монтируют фланцы с подшипниками. После этого сбоку цилиндра вырезют люк  – прямоугольное отверстие 30х30 см. Люк размещать желательно ближе к торцу, который в процессе работы будет расположен с нижней стороны.

Для плотного прилегания крышки люка в процессе работы устройства по краям люка нужно наклеить мягкую резину. Закрепить же на бочке вырезанный кусок можно с помощью петель на гайках и болтах или любого запора с использованием шарниров.

Вал необходимо разместить под углом в 30 градусов, а конструкцию закрепить на каркасе, изготовленном из уголков 50х50 мм. Готовую конструкцию нужно вкопать в землю или плотно закрепить на поверхности. Вал можно изготовить из двух стальных прутьев d=50 мм.

Конструкция готова к работе. Осталось лишь засыпать в резервуар все компоненты, закрыть его крышкой и при помощи ручки выполнить 10-15 оборотов

Чтобы выгрузить готовый раствор из емкости, необходимо подставить любую тару под бочку и через открытый люк перевернутой вниз бочки выбросить замешенный раствор.

Электрические бетономешалки относятся к разряду более усовершенствованных моделей, они приводятся в движение с помощью мотора.

Подготовка основных элементов

Чтобы сделать бетономешалку необходимо подготовить:

• Металлический резервуар;
• Электродвигатель;
• Приводной вал;
• Металлические уголки или прутья d=50 мм для лопастей;
• Два подшипника;
• Элементы для каркаса.

Используя бочку вместимостью 200 литров за одну загрузку можно будет получать до 7-10 ведер готового раствора, достаточного для одного цикла строительных работ.

Для изготовления бетономешалки можно использовать готовые бочки, либо сварить емкость из 1,5 мм листовой стали. Однако для этого необходимо владеть определенными токарными навыками

Для увеличения смешивающих свойств агрегата, резервуар можно оборудовать винтовыми лопастями. Сварить их можно их уголков или прутьев, разместив их под углом в 30 градусов и придав им форму внутренних обводов бадьи.

Для такой бетономешалки можно использовать двигатель от любой техники (например: стиральной машины). Но выбирая приводной двигатель лучше остановить свой выбор на таком, который способен обеспечить скорость вращения в 1500 об/мин, а скорость вращения вала при этом не превышала бы 48 об/мин. Благодаря таким характеристикам можно получить высококачественную бетонную смесь без сухих вкраплений. Для работы основного силового модуля потребуется также дополнительный редуктор и шкивы ременной передачи.

Сборка конструкции

С двух сторон емкости просверливают отверстия для соединения вала с барабаном. Обустройство люка резервуара происходит по такому же принципу, как при сборке ручной бетономешалки. К дну емкости приваривают зубчатый венец, который выступает частью редуктора. Туда же крепится и шестерня с меньшим диаметром.

Чтобы превратить обычный резервуар в электрическую бетономешалку, необходимо в кусок трубы, которая в последующем будет привариваться к баку, вставить подшипник с большим диаметром, а затем вал соединить с двигателем.

Опорную конструкцию – раму можно изготовить из деревянных брусьев или досок, металлических швеллеров, труб или уголков 45х45 мм

Чтобы сделать опорную конструкцию мобильной, можно дополнительно оборудовать ее колесами, которые крепятся на обточенные концы оси, изготовленной из арматуры d=43 мм.

Для облегчения работы с устройством, бетономешалку желательно оборудовать поворотным устройством. Собрать его достаточно просто. Для этого посредством сварки необходимо соединить две металлические трубы d=60 мм с двумя упорами и корпусами подшипников. К зафиксированному в подшипниках рамы устройству осталось лишь приварить заглушки и опрокидывающие ручки.

Чтобы закрепить поворотное устройство в рабочем положении, нужно в переднем кольце и в прилегающей к нему стенке трубы просверлить вертикальное отверстие, куда будет вставляться проволочный штырь диаметром 8 мм.

Напоследок, хотелось бы показать парочку видео-примеров. Вот вариант изготовления с использованием двигателя от стиральной машины:

А вот такую бетономешалку можно сделать, если к обычной бочке прикрепить мотор:

• Автор: limon4ik2013
• Распечатать

Оцените статью:

(1 голос, среднее: 5 из 5)

Поделитесь с друзьями!

Как сделать бетоносмеситель из бочки своими руками

Главная > Бетон >

Дата: 17. 09.2014

Любые строительные работы связаны с подготовкой цементного раствора при помощи бетоносмесителей. Для частного использования и решения мелких задач расходы на оборудование себя не оправдывают. В этом случае гораздо лучше из подручных материалов сделать бетономешалку своими руками.

Оглавление:

1. Ручной бетоносмеситель
2. Электрическая бетономешалка

Что собой представляет конструкция?

Во время строительных работ используются в больших количествах смеси, состоящие из цемента и воды. Для получения однородной структуры их необходимо тщательно размешивать. Замес раствора в ведре вручную или с использованием миксера приводит к серьезным временным затратам, а приготовленная смесь не отличается высоким качеством. Для ускорения процесса используют бетоносмесители — устройства, которые позволяют за считанные минуты получить разный по консистенции раствор.

Какие виды можно сделать самостоятельно?

В основе классификации установок лежит способ, которым выполняется замес из цемента и песка. Существует возможность изготавливать бетоносмеситель своими руками следующих видов:

1. Гравитационный — представляет собой емкость в виде груши, внутри которой расположены лопасти. При вращении бака лопатки приподнимают раствор вверх, а затем он резко падает вниз. Такой способ позволяет подготовить качественный строительный состав. Для изготовления бетономешалки не нужны сложные материалы, сборка происходит легко в течение нескольких часов. К недостаткам конструкции относят большие физические затраты для обеспечения вращения изделия и длительность процедуры. В среднем понадобится от 5 до 15 минут.
2. Вибрационный — во время работы бетоносмесителя емкость не приводится в движение, замес осуществляется при помощи миксера или лопастей, при этом требуется большое количество электроэнергии. Для 20 л состава необходимо подготовить привод вибратора, выполняющего замешивающую функцию в 1,3 кВт.

Рассмотрим несколько вариантов того, как сделать бетономешалку своими силами.

Подойдет для участка, где невозможно использовать электрические устройства. Для этого понадобятся:

• металлические уголки 50х50 для организации каркаса под оборудование;
• сварочный аппарат;
• железная бочка на 150-250 л;
• лопасти;
• металлическая труба.

Изготовление ручной бетономешалки начинается с подготовки металлического каркаса. Две треугольные детали с помощью сварочного аппарата соединяют между собой в нижней части. Затем внутри емкости нужно приварить несколько лопастей, как минимум 3. Следующий шаг – расположение бочки на металлическом каркасе, крепление должно быть надежным, чтобы не произошло ее падение от тяжести раствора. На дно емкости следует приварить металлическую трубу, которая будет выполнять роль ручки. Завершающий этап – проверка герметичности, для этого наливают воду, в случае обнаружения течи принимают меры по ее устранению.

Электрический бетоносмеситель своими руками

Принцип сборки схож с ручным оборудованием, только с некоторыми нюансами:

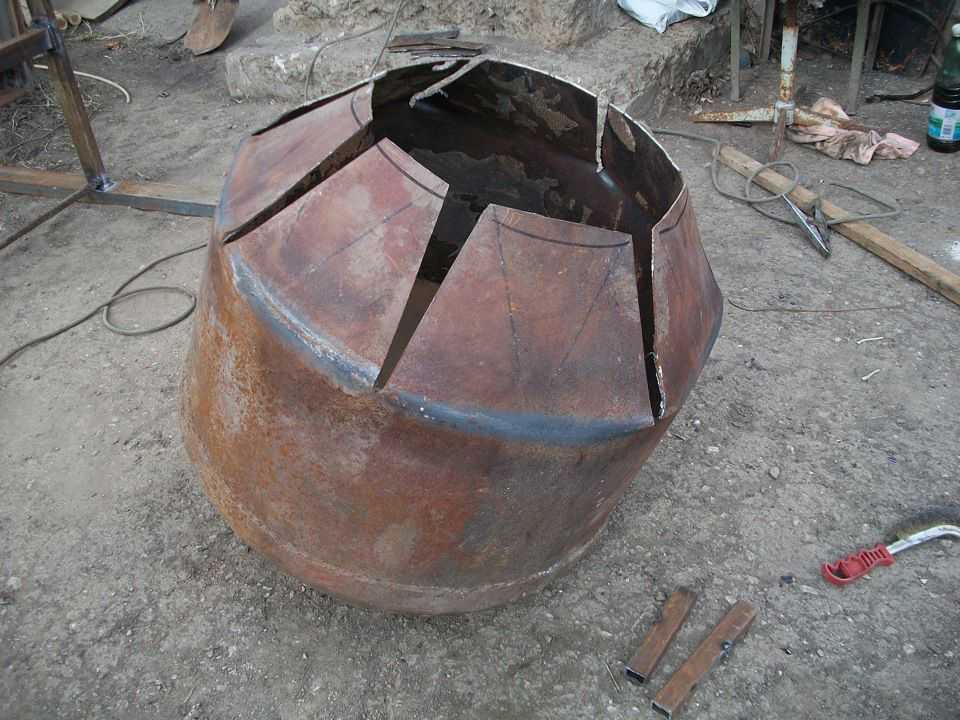

1. В качестве емкости используется бочка или изготавливается бадья из стальных листов толщиной не более 1,5 мм.

2. Внутри бетоносмесителя, на его стенках, размещают винтовые лопасти, а ко дну приваривают зубчатый венец, который будет одной из составляющих редуктора.

3. Электрическая бетономешалка принудительного действия невозможна без двигателя, который можно взять от старой стиральной машины: имея мощность 220 Вт, он обеспечит 1350 оборотов в минуту, а этого будет достаточно, чтобы получить качественный раствор без сухих вкраплений.

Сборка бетоносмесителя начинается с каркаса, который собирается из металлических труб и уголков. Для изготовления мобильной установки следует предусмотреть крепление оси, на которую оденутся колеса.

Самодельная бетономешалка может быть выполнена с поворотной функцией, необходимой для выбрасывания раствора после окончания работы оборудования.

Можно организовывать ее двумя способами:

• Сделав штурвал из металлических уголков — для опрокидывания бетоносмесителя понадобятся хорошие физические данные.
• При помощи конструкции, выполненной из труб, упоров, ручек и подшипников, которую изначально закрепляют к бетономешалке, затем привариваются остальные детали.

Бетоносмеситель из бочки позволяет получать высококачественную строительную смесь не затрачивая финансов на покупку дорогого оборудования.
