На даче затеял строительство бани из блоков. Потребовалась бетономешалка. Так как бюджет был ограничен, чтобы не экономить на стройматериалах, решил не тратиться на покупку агрегата, а смастерить из стальной бочки и металлолома.

Понадобилось: стальная бочка 200 л, 2 подшипника с втулками, профильные трубы (разного сечения), резьбовая шпилька равная внутреннему диаметру подшипников, 4 колесика с кронштейнами, металлический уголок, электрический мотор с редуктором, толстая роликовая цепь со звездочкой, выключатель или регулятор оборотов.

1. Измерил окружность бочки и разметил стенки со стороны крышки на 16 одинаковых частей. Верх бочки срезал и болгаркой выполнил продольные надрезы по меткам до ребер жесткости. Сегменты подогнул внутрь под конус и сварил (фото 1).

2. Из профильной трубы сварил станину для установки барабана (фото 2). Размеры произвольные, здесь главное — устойчивость. Для удобства работы рекомендую делать станину высотой 80 см.

3. Чтобы прикрепить барабан, взял профильную трубу длиной, равной расстоянию между стойками станины, и по центру приварил на нее втулки с двух сторон (напротив друг друга). Стенки трубы между втулками высверлил. Во втулки запрессовал подшипники (фото 3). В центре дна бочки снаружи приварил фланец с гайкой (фото 4) под шпильку, которая будет проходить через подшипники.

4. К трубе со шпилькой на барабане приварил 2 трубки такой длины, чтобы они доходили до конца нижних ребер жесткости бочки. По краям на них наварил по отрезку трубы, чтобы получилась ось вращения. Затем на торцы стоек приварил кусочки труб, распиленные вдоль, чтобы получить чашки для опоры оси — это траверса (горизонтальная балка, опирающаяся или подвешенная на вертикальные опоры) для установки барабана на станину.

5. Внутри бочки закрепил сваркой лопасти из уголка для зачерпывания бетона (фото 5). Они обеспечат более эффективное и быстрое перемешивание.

6. С левой стороны барабана к траверсе с колесиками приварил длинный рычаг для опрокидывания мешалки при сливе бетона. Внизу напротив втулок с подшипниками зафиксировал отрезок профильной трубы так, чтобы она упиралась в перемычку подошвы и держала барабан, не позволяя ему самопроизвольно опрокидываться. По низу барабана приварил цепь (фото 6).

7. На станине закрепил мотор-редуктор со звездочкой так, чтобы ее зубья захватывали цепь (фото 7). Сверху закрыл его кожухом, вырезанным из пластикового ведра. На вертикальную трубку на траверсе установил подсоединенный к двигателю выключатель с регулятором оборотов.

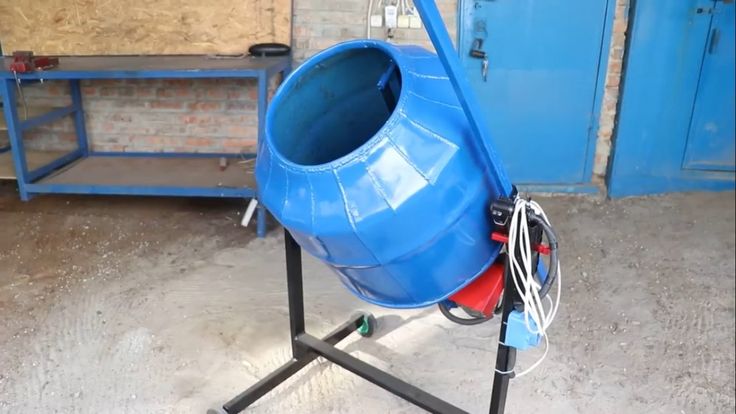

БЕТОНОМЕШАЛКА СВОИМИ РУКАМИ – ФОТО

Также советуем прочитать: Погреб своими руками своими руками в частном доме – бетонирование

БЕТОНОМЕШАЛКА СВОИМИ РУКАМИ – ВИДЕО ВАРИАНТЫ

Изготовление бетономешалки из 200л бочки

бетономешалка своими руками /mixer their hands

Бетономешалка своими руками Чертежи ч. 1

© Автор: Денис Филянин, г. Москва. Фото автора

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Как сделать бетономешалку своими руками

Когда возникает необходимость цементирования объемной конструкции, потребуется большое количество бетонной смеси. Если финансовые возможности позволяют, готовый раствор заказывается на заводе, а если с финансами туго, люди вынуждены готовить его самостоятельно, а без бетономешалки тут не обойтись.

Стоимость этого устройства, даже в самом скромном исполнении, превышает размер минимальной зарплаты по стране, поэтому вопрос о том, как сделать бетономешалку своими руками, крайне актуален для собственников земельных участков.

Устройство смесителя очень простое, бетономешалка состоит из барабана для смешивания раствора, оси вращения, рамы и двигателя. Внутри барабана нужно будет расположить лопасти (лопатки) для лучшего смешивания материалов. Так что ничего сложного в том, как сделать бетономешалку своими руками нет, поэтому можно смело приступать!

Делаем барабан

Сердце бетономешалки — это емкость, в которой происходит смешивание материалов. Эту емкость называют барабаном, бадьей, чашей и даже грушей. Произведенная промышленным способом, груша преимущественно отливается из стали. Однако встречаются модели с пластиковым и даже чугунным барабаном.

Самым доступным способом того, как сделать бетономешалку своими руками будет использование металлической бочки. Если есть пластиковая бочка — можно использовать ее.

Главное, чтобы объем бочки был достаточным — желательно не менее 200 литров.

В боковых стенках бочки следует просверлить небольшие отверстия для закрепления оси вращения. В корпусе бочки нужно сделать окно для загрузки материалов и выгрузки готового бетона. Для запирания дверки нужно установить надежный замок снаружи корпуса самодельной бетономешалки своими руками. Внутри бочки нужно прикрутить лопатки, которые будут способствовать лучшему перемешиванию смеси.

Конструируем раму

Барабан, двигатель и панель управления размещаются на опорной конструкции, которую обычно называют рамой.

Вне зависимости от типа рамного материала, при изготовлении бетономешалки из бочки своими руками потребуется разработать и нарисовать схему рамной конструкции.

В конструкции рамы следует учесть, что диаметр направляющих должен быть не менее чем 10*10 см. Для крепления элементов рамы между собой, рекомендуется использовать соединения с обязательной смазкой стыков клеевым составом и последующим укреплением саморезами, заклепками, болтами. Также можно использовать сварочный аппарат.

Бетономешалка из бочки, своими руками изготовленная, должна быть размещена на очень прочной раме, способной выдержать достаточно сильную вибрацию под углом в 30 градусов.

Создаем мотор

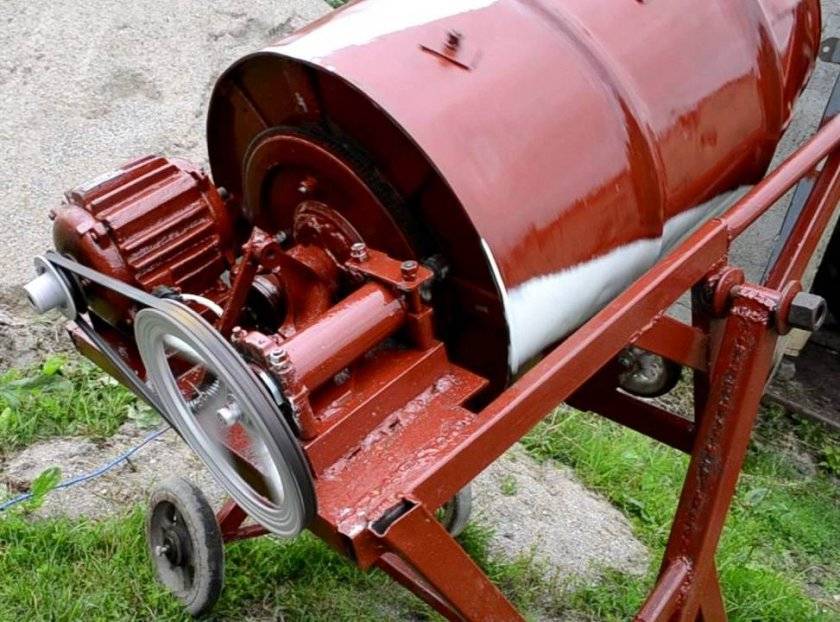

Самодельная бетономешалка из бочки может быть снабжена ручным приводом или электрическим мотором. Для бетономешалки с ручным приводом потребуется прикрепить к бочке рычаг и соединить его с осью вращения. Из такой конструкции получится ручная бетономешалка, которой не нужен ни бензин, ни электричество, а только мускульная сила. Так что если бетонной смеси требуется не слишком много, а объект цементирования невелик, то ручная бетономешалка отлично справится с работой.

Если же выбор сделан в пользу электрической мешалки, то потребуется мотор. Самый дешевый и надежный мотор, подходящий для самодельной бетономешалки из бочки — это мотор от стиральных машин.

Моторы стиральных машин могут работать длительно, без перегрева и обеспечивают подходящий крутящий момент.

Бетономешалка из бочки своими руками может работать на моторе от мопеда или мотоцикла — тогда ей не потребуется электроэнергия, ведь работа устройства будет вестись на горючем топливе. Оптимальная скорость вращения барабана бетономешалки — 30 оборотов в минуту. Для обеспечения нужного количества оборотов, потребуется приобрести редуктор, шкивы и ремень.

Собираем конструкцию

После того, как готов барабан, собран привод и сконструирована рама, можно приступать к сборке самодельной бетономешалки своими руками. Сначала на раме следует закрепить редуктор. Далее устанавливается мотор и барабан, соединяются электрические контакты, размещается пульт управления устройством.

После этого задача как сделать бетономешалку своими руками будет выполнена, можно приступать к приготовлению бетона!

Как замешать бетон в миксере [шаг за шагом]

Цемент, песок и камень являются основными компонентами бетона, композитного материала. Песок и камень соединяются вместе цементом, который служит связующим.

Заполнитель, также известный как камень и песок, не будет прочным, если его смешать отдельно без цемента. Цемент, с другой стороны, удерживает их вместе и собирает кусочки вместе, как трехмерный пазл. Результатом этого является прочность бетона на сдвиг и сжатие.

Бетон можно смешивать только лопатой. Это допустимо для небольшого количества бетона, но миксер тщательно перемешивает компоненты, уменьшая вероятность появления слабых мест в готовом продукте.

Бетономешалка просто необходима, если вы хотите быстро выполнить задачу, будь то укладка полов или тротуаров, заливка столбов ворот или стен или любые другие задачи, связанные со строительством.

Содержимое

Бетономешалка электрическая или газовая (бензин)

• Три ведра: по одному для песка и гравия, воды и цемента (заполнитель может быть влажным, поэтому наличие отдельного ведра для цемента сохраняет ведро сухим, иначе цемент прилипнет в стороны при измерении)
• Водонапорная бочка
• Тачка
• Лопата

• Респиратор для защиты легких0020
• Перчатки для защиты рук от раздражающего и слегка едкого цемента и истирания
• Защита глаз от брызг бетономешалки с использованием защитных очков
• Обувь со стальным носком для дополнительной защиты

Бетон можно быстро замешать в бетономешалке, и для получения достаточного количества бетона для тачки требуется около 10 минут. Вот несколько советов по оптимизации результатов.

• Как правило, строительное ведро для Великобритании может вмещать 13,5 литров или 3 британских галлона. Это позволяет легко отмерить нужное количество ингредиентов перед смешиванием.
• Смесь C20, состоящая из одного ведра цемента, двух ведер песка и четырех ведер камня, в небольшом миксере будет давать примерно столько же бетона, сколько хватит на одну тачку.

• На земле разделите цемент, песок и камень на 3 равные кучи. Лист фанеры или широкий кусок пластика держит землю в чистоте и защищает материалы от грязи и почвы.
• Если вы делаете много смесей, лучше всего использовать небольшую бочку или другую большую емкость для хранения воды. Если смесь начнет прилипать к барабану, вам понадобится несколько ведер воды, и вам не нужно останавливаться и наполнять ведро из-под крана, смесителя или шланга.

• Запустить микшер.
• Сначала положите половину камня и 1/4 ведра воды. Абразивные свойства камня помогают очищать барабан от остатков влажного бетона от предыдущего цикла смешивания.
• После этого поочередно добавляйте цемент, песок и камень из кучи. Наблюдайте за смесью в течение минуты, пока вы добавляете цемент и песок, чтобы увидеть, как она развивается, а затем добавляйте воду по мере необходимости, чтобы она не стала слишком неряшливой или слишком сухой, чтобы она не прилипала к барабану.
• Вы можете сначала добавить все компоненты в барабан и смешать их всухую. Однако цемент прилипнет к внутренней части барабана, и, вероятно, материал на задней стенке барабана плохо перемешается и станет влажным при добавлении воды. Поэтому лучше вводить их постепенно.
• Добавляйте оставшийся песок и цемент по мере необходимости.
• В течение примерно трех минут дайте миксеру поработать на высокой скорости.
• Уменьшите обороты двигателя и начните загружать миксер в тележку.

• Никогда не вставляйте лопату во вращающийся барабан миксера. Лопата может быть захвачена ложками для смешивания, что может привести к ее раскачиванию и удару вас по лицу. Остановите миксер, соскребите смесь с задней части и перетащите барабан вперед, если кажется, что смесь прилипает к задней части. Если требуется больше воды, повторите эту процедуру.
• Поместите тачку под барабан, если из него начинает вытекать смесь.
• Держите мешки с цементом над землей, чтобы в них не просачивалась влага. Вы можете использовать палитру или установить мешки на доски, подвешенные между кирпичами или кусками дерева. Чтобы продлить срок хранения нераспечатанных и неиспользованных мешков с цементом, запечатайте их в полиэтиленовые пакеты (используйте тяжелые мешки для мусора, а не мешки для мусора, которые могут проколоться). Однако кажется, что даже если мешки герметичны, цемент все равно будет портиться, поэтому рекомендуется использовать цемент в течение шести месяцев.

• Можно начать новый микс, когда барабан пуст. Чтобы очистить бетон, прилипший к внутренней части барабана, сначала добавьте немного воды. Эту кашу можно добавлять в последующую смесь. Остановите миксер, если вы работаете в одиночку, чтобы вы могли передвигать тележку и заниматься ее загрузкой и опорожнением.
• Не забудьте промыть барабан и удалить весь бетон с вашего оборудования до того, как он затвердеет, в идеале при работающем двигателе и наклоненном барабане. Старайтесь, чтобы в двигатель не попала вода из шланга.

Количество воды должно составлять 0,4–0,6 веса цемента. Если мы используем коэффициент 0,5 для 25-килограммового мешка (примерно 4 стоуна), результат будет следующим:

• 50 умножить на 25 равно 12,5 килограммам воды.
• Учитывая, что 1 кг воды имеет емкость 1 литр, это означает, что для 25 кг цемента требуется 12,5 литров воды.
• Почти 2 3/4 имперских (британских) галлона или 3,3 галлона США содержится в 12,5 литрах.

После смешивания бетон не должен быть очень влажным и иметь минимальную осадку. При сбрасывании на землю лопата должна удерживать себя, не расползаясь (оседая).

Со слишком сухим бетоном невозможно работать, и в нем не будет достаточно воды для правильного протекания химической реакции с цементом, чтобы бетон застыл, снижая его окончательную прочность.

На предел прочности также влияет количество используемой воды, потому что, когда лишняя вода испаряется и не смешивается с цементом, остаются микропоры, которые представляют собой микроскопические воздушные пространства. Бетон служит своеобразной губкой.

Бетон не просто делается гибким и пригодным для использования путем добавления воды; он также может быть сформирован в плиты и другие формы. В химическом процессе вода или h3O соединяется с цементом и действительно становится постоянным компонентом бетона.

В течение многих недель лишняя вода испаряется. Поскольку для этой химической реакции требуется вода, ее необходимо хранить до тех пор, пока бетон не затвердеет или не затвердеет в течение от нескольких дней до нескольких недель.

Тремя основными компонентами бетона, композитного материала, являются цемент, песок и камень. Все, что вам нужно, это лопата для смешивания бетона. Это нормально для небольшого количества бетона, но миксер полностью смешивает ингредиенты, снижая вероятность появления слабых мест в готовом продукте.

Если вы хотите сделать работу быстро, бетономешалка практически необходима. В этой статье мы подробно расскажем о том, как смешивать бетон и о мерах безопасности.

Щелкните для поиска

Искать:

Бетономешалки: что вам нужно знать

Замешивание бетона вручную может быть утомительной работой.

Для коллег-любителей, работающих над проектами, требующими большого количества цемента или бетона, вопрос о том, как использовать бетономешалку, часто является ключевым вопросом, который в конечном итоге экономит им много времени, денег и труда.

Если вы находитесь в этой лодке и хотите научиться пользоваться бетономешалкой, хорошая новость заключается в том, что эти миксеры можно купить или взять напрокат, а также они просты в эксплуатации.

Независимо от того, за какой проект вы беретесь, основные этапы работы с микшером будут одинаковыми. Поэтому наши советы о том, как получить максимальную отдачу от вашего миксера, будут полезны, независимо от того, заливаете ли вы фундамент здания или создаете несколько ступенек для своего сада.

Как пользоваться бетономешалкой:

Независимо от того, нанимаете ли вы бетономешалку для крупных строительных работ или просто несколько мешков для своего сада, важно, чтобы вы выбрали бетономешалка, которая подходит для работы. и может помочь вам сделать вещи эффективно.

Бетономешалки позволяют легко смешивать большое количество бетона и цемента. Чтобы быть эффективным, бетон должен быть хорошо и быстро замешан, что трудно сделать вручную. Миксеры идеально подходят для всех видов проектов, от небольших проектов по благоустройству дома до крупных коммерческих строительных проектов.

Если вы хотите узнать, как правильно пользоваться бетономешалкой, мы здесь, чтобы помочь вам с этими простыми шагами. HSS — это место, где можно арендовать бетономешалки и строительное оборудование. Если вы готовы начать свой проект, получите оборудование у нас сегодня.

Существует широкий выбор миксеров в зависимости от задачи, которую необходимо выполнить.

С таким количеством вариантов может быть трудно понять, что лучше всего подойдет именно вам. Вот некоторые моменты, которые следует учитывать при выборе бетономешалки:

1. Вместимость миксера

Одним из самых важных параметров, на который следует обращать внимание при выборе бетономешалки, является размер.

Если вы беретесь за большой проект, для которого потребуется много бетона, вам следует нанять миксер большего размера , например, барабанный или бочковой смеситель , который может приготовить больше бетона за один раз, облегчая вашу работу.

Если вы просто смешиваете небольшие партии бетона, то будет достаточно машины меньшего размера.

2. Тип смесителя

Бетоносмесители бывают трех типов: планетарные, барабанные и с непрерывной подачей.

Каждый тип имеет свои преимущества и недостатки:

• Планетарные миксеры обычно дешевле барабанных миксеров, но для приготовления партии требуется больше времени
• Барабанные смесители быстрее, но дороже, чем планетарные модели
• Смесители непрерывного действия позволяют осуществлять непрерывное смешивание, не дожидаясь окончания партии перед началом следующей (что делает их идеальными для больших объемов работ)

Если вы смешиваете раствор или бетон навалом на месте, вам подойдет этот мощный дизельный миксер на тележке.

С высокоскоростной лопастью и большим бункером он может смешивать до 110 литров бетона за 6-минутный цикл. Конструкция тележки означает, что вы можете легко перемещать миксер по своему участку, а также он отлично подходит для смешивания гранулированных материалов, таких как песок и гравий.

Все устройство, включая барабан, изготовлено из стали, поэтому оно рассчитано на долгий срок службы. Он оснащен регулируемым защитным кожухом, чтобы вы могли держаться на расстоянии от лезвия, а также защитным выключателем, который предотвращает случайное включение двигателя, когда он не используется.

Для малых и средних проектов хорошим выбором будет бетономешалка с опрокидыванием. Эти смесители не такие большие, как сыпучие смесители, но все же могут смешивать довольно много бетона.

 Откидная бетономешалка компактна и портативна, что упрощает ее транспортировку.

Компактный размер миксера делает его идеальным для небольших работ, таких как строительство террас или навесов.
