Как сделать штроборез своими руками из болгарки и насадку на перфоратор (видео)

Каждое современное помещение, оснащенное необходимой техникой, опутывается электрическими кабелями. Для прокладки проводки всегда нужно готовить штробы или пазы. Из подручных средств можно сделать штроборез или приобрести его в магазине строительной техники, если позволяют финансовые возможности. Обыкновенная болгарка и дрель с перфоратором найдется практически у каждого человека, планирующего самостоятельное проведение отделочных, строительных мероприятий, а также работ по укладке проводки в квартире, частном доме, гараже, деревянном доме или бане.

Производство

Для того, чтоб изготовить ручной штроборез, понадобится болгарка и две алмазных пилы по бетону, а также дополнительная гайка.

Технология установки комплектующих на болгарку:

• Первый диск затягивается гайкой по стандартному принципу,
• Затем устанавливается второй диск и тоже затягивается гайкой,
• Монтируется защитный кожух, а также двигатель от пылесоса и пылесборник.

Если на УШМ слишком короткая резьба, не рекомендуется рисковать, даже если удается хорошо закрутить гайку. Это может быть опасно. В такой ситуации можно сделать импровизированную гайку, используя набор металлических шайб или кольцо подходящей ширины. Возможность изменять количество шайб удобна тем, что выбирается подходящая ширина канавки, соответствующая сечению провода. Для работы ручной УШМ применяется не какая-нибудь пила от циркулярки, а специальные диски, режущие, например, пенобетон быстро и качественно.

Во время штробления по всему помещению может разлетаться пыль, для уборки которой часто приходится использовать пылесос. Особенности пылезащитного кожуха на болгарках во множестве случаев имеют различия. По этой причине конструкция УШМ потребует некоторых изменений.

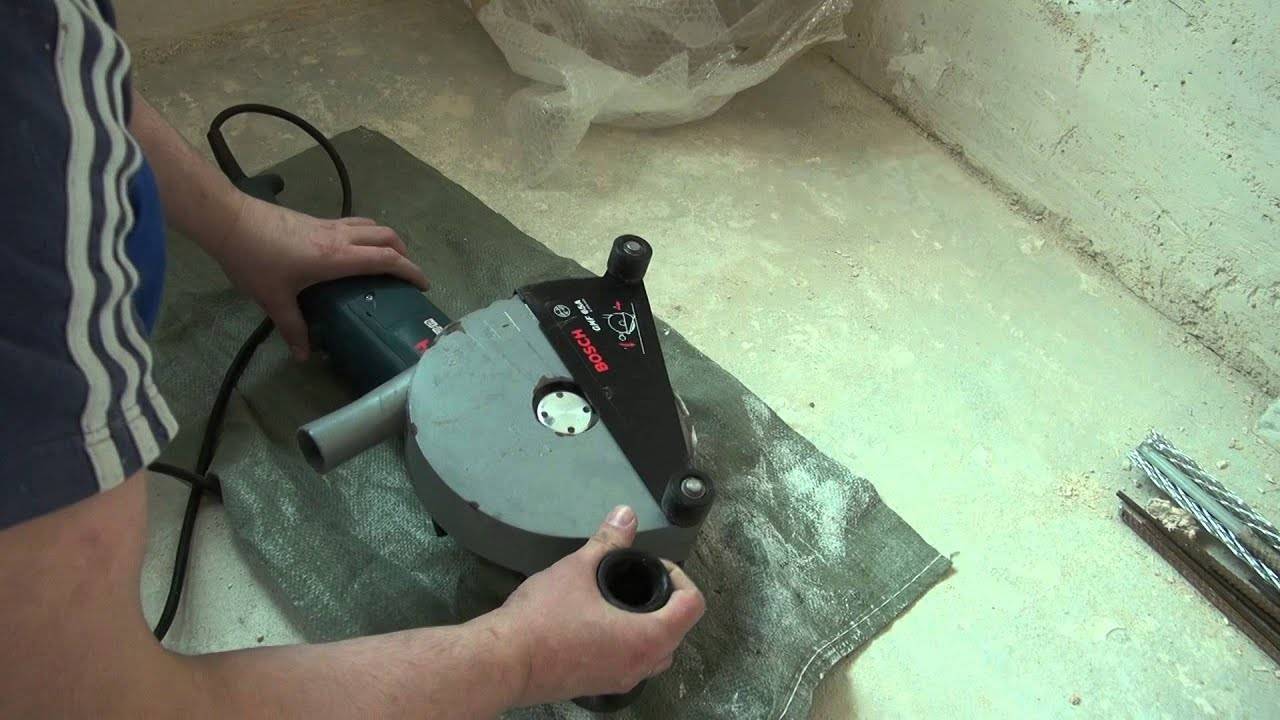

Установка защитного кожуха

После прочтения инструкции понятно, что сделать ручной штроборез из болгарки своими руками очень просто. К недостаткам такой конструкции относится плохая эффективность кожуха. Возникнет необходимость использовать пылесос, если выполнялось штробление и последующая обработка пеноблоков перфоратором. Для этого лучше сделать адаптированный защитный кожух.

Специальный кожух можно купить или сделать самому. Для изготовления опорной подошвы можно использовать обыкновенную профильную трубу и приварить к ней боковины. Если используется кастрюля, ее необходимо обрезать, очистить от эмали и выполнить правильную сверловку. Для отвода пыли придется приварить патрубок, под который вырезается отверстие приблизительным диаметром 3 см.

Конструкцию также можно развить и задействовать в работе штробореза пылесос, предварительно приделав шланг на защитный кожух. При включении УШМ и пылесоса вся пыль, выходящая в процессе обработки пенобетона будет поступать в пылесборник. Если кроме покупки дрели с перфоратором приходится брать еще и штроборез, такой импровизированный инструмент поможет существенно сэкономить средства.

Читайте также:

Выбираем инструмент для штробления: штроборез, болгарка или перфоратор

Усовершенствованный инструмент

Насадка от пылесоса закрепляется над режущим элементом. Это обусловлено направлением вращения диска. В таком положении вся пыль собирается эффективно. Усовершенствованный пылесборник можно приобрести или сделать самостоятельно. Фабричный кожух стоит немало денег, поэтому свое приспособление создавать всегда целесообразно.

Существует большое количество вариантов сборки кожуха из железной трубы, пластмассового контейнера или кастрюли. Можно поискать подходящую идею среди описанных способов в сети Интернет. Вариант конструкции будет зависеть от материалов, имеющихся в наличии.

При самостоятельном изготовлении защитного кожуха желательно измерить диаметр насадки пылесоса, чтобы иметь возможность обеспечить плотную присадку отвода. Для питания импровизированного штробореза нужны две розетки. Для нормального выполнения работ по штроблению стен самодельным инструментом все-таки придется использовать перфоратор.

Рекомендации по использованию

Перед выполнением работ обязательно необходимо сделать контрольную разметку. Неправильно проложенную штробу непросто исправить, поэтому все метки должны быть поставлены четко. Затем нужно сделать предварительные запилы. После штробления отверстие будет максимально прямым. Долото и молоток можно использовать в тех случаях, если ширина между пропилами не дает возможность выбивать сразу весь материал дрелью с перфоратором.

Штукатурка между двумя пропилами будет легко откалываться. Мощность инструмента должна соответствовать прочности материала, которым отделана поверхность стены. Оснащение электронной защитой от возможных перегрузок предпочтительно для таких устройств.

Дополнительные приспособления

Ни один штроборез из болгарки не будет функционировать также как заводское изделие. Все дело в том, что самодельные устройства выполняют процесс штробления частично. Для того, чтобы проложить необходимые канавки и выдолбить штукатурку между пропилами, приходится дополнительно использовать перфоратор. Некоторые дрели могут работать по такому принципу. И все-таки для этих целей рекомендуется использовать настоящий перфоратор, способный пробивать высокопрочные материалы.

Ручная модель для работы с газобетоном

Напоследок стоит упомянуть о возможности создания специального штробореза для работы со стеной из газоблока, напоминающего чем-то обыкновенную пилу по дереву. Штроборез для газобетона дает возможность создавать канавки под укладку проводов в относительно прочных материалах.

Если для возведения стен использовались элементы газоблока, а этап монтажа всей электропроводки еще впереди, желательно приобрести фабричный, а не использовать самодельный штроборез.

Заключение

Если после проведения строительных работ было принято решение установить в помещении проводку, скрытую в стенах, придется проделать специальные отверстия для прокладки кабелей.

Читайте также:

Чем замазывать штробы с проводкой?

Всегда существует возможность создать штроборез из болгарки, но ширина штробы при этом может быть ограничена длиной резьбы, на которую закручиваются гайки для фиксации алмазных дисков. Чтобы пыль не разлеталась во все стороны, можно прикрепить к УШМ импровизированный кожух с отверстиями для насадки пылесоса.

Принцип конструкции не представляет собой ничего сложного, но способ изготовления может отличаться в зависимости от материалов, которые могут быть для этого использованы. Перед началом сборки придется рассмотреть как можно больше возможных вариантов создания самодельного инструмента, чтобы выбрать подходящие материалы для изготовления комплектующих. После того как пропилы будут выполнены, достаточно просто выбить штробы перфоратором.

Устройство ручного и электрического штроборезов по газобетону: создание инструмента своими руками

Работа по проведению коммуникаций в построенном доме сопряжена с некоторыми трудностями. В стенах предстоит сделать специальные углубления — штробы. Для этого лучше воспользоваться штроборезом для газобетона. Он бывает ручным, а для более твёрдого материала или повышенной производительности понадобится устройство с электроприводом. Чтобы сэкономить деньги, штроборез можно сделать самостоятельно из подручных материалов.

Нюансы обработки газоблоков

Газосиликат получил широкое распространение в строительстве. Материал хорошо поддаётся обработке благодаря пористой структуре. Штробу в стене дома необходимо делать для укладки труб или проводки, после чего стену замазывают стяжкой. Получается ровная поверхность, а коммуникации скрыты и не влияют на внешний вид.

Обычно для обработки газобетона используют следующие инструменты:

• зубило с молотком;
• перфоратор со специальной насадкой;
• болгарку с диском по бетону.

Что-то из перечисленного наверняка найдётся у каждого хозяина в мастерской. Но качественную обработку газосиликата этими инструментами не выполнить, поскольку они не предназначены для подобной работы. Возникающие проблемы:

1. Большое количество пыли. Для новых зданий простительно, но в жилом помещении повышенная запылённость недопустима.
2. Высокая степень шума.
3. Ударное воздействие на конструкцию — в результате стена деформируется или на ней появляются трещины.
4. Трудоёмкость.
5. Видимая неровность границ канавки, которые придётся тщательно скрывать строительной смесью.

Кустарные методы штробления имеют низкую производительность. Итог — низкое качество выполненной работы и много потраченного времени. Неаккуратное обращение с зубилом и вовсе может вылиться в дополнительный ремонт стены или её полное восстановление.

Схема устройства

Штроборезы бывают ручные и с электродвигателем. Первый вариант отличается простотой конструкции, а электромотор позволяет проводить обработку быстрее, не прилагая для этого физических усилий.

Ручной инструмент

Ручной штроборез пригоден только для работы по газосиликатным блокам. Твёрдый материал этим устройством не обработать. Составные части:

• трубчатый каркас;
• 2 приваренные рукоятки;
• режущая кромка из металлической дуги (некоторые заводские изделия имеют алмазный наконечник).

Конструкция отличается своей простотой, и даже неопытный мастер сможет повторить её самостоятельно из подручных средств. Это позволит немного уменьшить расходы на стройку.

Без физической силы при работе с ручным штроборезом не обойтись. Порядок действий:

1. Наносят разметку на стену в соответствии с проектом.
2. Режущую кромку прикладывают к началу линии.
3. Левой рукой берут за ручку, которая находится дальше от лезвия.
4. Правой рукой берут за ручку возле режущей кромки.
5. Правой рукой давят на ручку, а левой медленно тянут устройство вдоль линии.

Электрический привод

Штроборез с электроприводом похож на болгарку своей конструкцией и принципом работы. Только в него ставят 2 диска с алмазным напылением, что позволяет делать границы борозд параллельными друг другу.

Особенности инструмента с электроприводом:

1. Возможность работать с более твёрдым материалами — кирпичом или бетоном.
2. Требуются алмазные диски для работы.
3. Ширину канавки регулируют, выставляя расстояние между дисками.
4. Глубина канавки зависит от степени вхождения диска в материал.
5. Возможность подключения пылесоса.
6. Высокий уровень шума.

Пылесос может значительно уменьшить количество пыли, но со всей ему не справится. В самодельном изделии выполнить качественную систему пылеотсоса трудно, поскольку требуется высокая точность.

Эксплуатационные параметры электроштроборезов:

• возможность регулировать ширину борозды;
• минимальный и максимальный диаметр устанавливаемых дисков;
• способ регулировки расстояния между дисками;
• количество оборотов в минуту и мощность двигателя.

Параметры влияют на производительность и эргономику. Мастерам при работе с электроштроборезом обязательно нужны защитные средства — перчатки, комбинезон, очки и респиратор. В ином случае есть риск получить травму.

Самостоятельное изготовление

Оборудование, сделанное своими руками, должно быть надёжным, универсальным и иметь низкую стоимость. Высокая точность изготовления не требуется, но мастер должен уметь обрабатывать металл и собирать механизмы.

Универсальный ручной штроборез

Инструмент отличается простотой. Мастерам лишь необходимо иметь дома сварочный аппарат. Порядок действий:

1. Берут металлическую трубу диаметром от 2 до 3 см и длиной до 1 м.
2. Один край трубы загибают под углом 60 градусов — это ручка для протягивания. Воспользоваться можно трубогибом. Некоторые делают пропил на половину радиуса трубы, чтобы легче было загнуть заготовку, а потом заваривают его.
3. Отрезают ещё кусок трубы длиной 15 см и приваривают к заготовке на расстоянии 15−20 см от второго края. Это ещё одна ручка штробореза.
4. На этот же край приваривают или металлическое кольцо, можно использовать отрезок тубы, или острый клин с углом 45°. Деталь будет служить режущей кромкой для проделывания каналов.

Необязательно приобретать новые детали. Сделать ручной штроборез для газобетона своими руками можно из старых оцинкованных водопроводных труб или арматуры. Инструмент безопасен при работе, поэтому им можно делать канавки и борозды внутри жилых помещений. От устройства пыль не будет разлетаться по всей комнате.

Ручки обматывают изолентой или надевают на них резиновый шланг — так удобнее держать инструмент. Предпочтительнее использовать металлическую пластину в качестве режущей кромки, поскольку её можно заточить.

Вариант с электродвигателем

Основа электроштробореза — электродвигатель, который определит характеристики инструмента. В качестве основы для самодельного аппарата служит болгарка.

Порядок сборки:

1. Снимают старый шкив и устанавливают новый, удлинённый. На шкиве должна быть резьба по всей длине.
2. Покупают второй диск.
3. Первый диск устанавливают стандартным методом, а второй на небольшом расстоянии от первого. Просвет регулируют количеством прокладок между дисками.
4. Второй диск затягивают гайкой и контргайкой.
5. Родной кожух болгарки дорабатывают для лучшей защиты мастера. Для этого к нему приваривают дополнительную пластину.
6. Внутрь кожуха можно приспособить патрубок для пылесоса.

Самодельный электроштроборез для газоблоков можно переделать обратно в болгарку. Хозяин сэкономит на таком устройстве значительную сумму, поскольку фактически получит два инструмента в одном.

Устройство для штробления из болгарки используют не только для работ по газосиликатным блокам. Мощности хватает и для обработки других, более твёрдых материалов. Главное — подобрать болгарку, на которую можно быстро установить удлинённый шкив и диски нужного диаметра. Мощность двигателя должна быть выше средней, чтобы устройство потянуло 2 диска сразу. Их одновременная работа будет сильнее нагружать мотор из-за возросшей силы трения. Не следует использовать дешёвые китайские модели.

Проблемы высокой генерации пыли решают изготовлением кожуха, к которому присоединяют трубку от пылесоса. Так практически весь мусор будет отведён из рабочей области и не причинит неудобств.

Кожух делают из пластиковой бутылки или контейнера. Главное условие при создании — он должен иметь форму полукруга и плотно прилегать к плоскости обрабатываемого материала. Патрубок размещают в верхней части кожуха, чтобы пыль всасывалась эффективнее.
