Фундамент столбчатый под дом своими руками: Столбчатый фундамент своими руками — пошаговая инструкция, как сделать фундаментные столбики, видео
Столбчатый фундамент своими руками — пошаговая инструкция для возведения
Долговечный и недорогой столбчатый фундамент обычно строится под зданиями, стены которых можно назвать облегченными – а это деревянные и щитовые бани, каркасные и выполненные из пеноблоков. Но бывает, что нулевой уровень такого типа закладывается и под тяжелой кирпичной баней – когда нужно глубокое заложение и ленточный фундамент в таком случае может разорить. Ведь столбчатые обходятся минимум в полтора раза дешевле последнего варианта, чем, собственно, и хороши.
Для обычно легкой и небольшой бани массивные ленточные фундаменты нередко сродни ненужной роскоши – а вот столбчатый подходит для такого строительства куда больше: и по цене, и по прочности. Да, традиционное устройство столбчатого фундамента не предполагает наличие подвала – но в нем русская парная как раз не нуждается.
Бюджетный столбчатый фундамент с ростверком
Если строить столбчатый фундамент своими руками, то первым делом необходимо сделать его точный расчет.
Для чего необходимо вычислить массу бани, а здесь важно учитывать и ее снеговую нагрузку – в Московской области это примерно 100 кг на каждый квадратный метр площади. Как и вес внутреннего наполнения бани: мебели, печи и людей – что это еще 100 кг на тот же метр.
К слову, если трудно вычислить несущую способность грунта на определенной местности, тогда лучше исходить из такого расчета: 0,5-0,6 кг на см2. По сути, именно такие параметры у торфяника или старого осушенного болота. Во всех остальных случаях – дела намного лучше.
Этап I. Изготовление ям
Самый простой способ – взять бур диаметром в 25 см и просверлить им в грунте небольшие ямы – 15-20 см. Это будет основой для изготовления нижней части столбов. Она обязательно армируется мелкой сеткой и засыпается пескобетоном 200-й маркой.
В центральной части ямы нужно вставить несколько прутков арматуры так, чтобы они выглядывали из ямы не более, чем на 10 см. Это могут быть старые и ненужные куски труб, железки и обломки.
А чтобы цементное молочко не впитывалось в грунт, помогут куски рубероида или даже обычные полиэтиленовые пакеты.
Этап II. Установка столбов
Берется кусок асбоцементной трубы, с диаметром 10 см, в него кладутся два арматурных прута диаметром 1,2 см и все это ставится на «башмак». Заливать нужно таким же пескобетоном, попутно все утрамбовывая еще одним прутом. Сверху – либо болт, либо еще один кусок арматуры.
Этап III. Второе бурение
Чтобы отвердел бетон после последних действий – необходимо около 4-5 дней. Далее – можно начинать второе бурение. Для этого понадобится бур – им делается отверстие с диаметром 30 см и обязательно ниже расчетной глубины промерзания. В этот проем нужно быстро вставить получившийся столб – так, чтобы он не осыпался.
Прочность его может достигать до 11 тонн нагрузки.
Далее полученное отверстие нужно засыпать тем же грунтом, который был вынут из скважины. Не помешает его также утрамбовать и досыпать.
Этап IV. Строительство ростверка
Ростверк для такого столбчатого фундамента сделать можно из металла, бетона и даже дерева – здесь уже что кому больше нравится. Главное только, чтобы сам ростверк висел над грунтом более, чем на 10 см.
Главный плюс такого вида фундамента в том, что он годится практически для любых бань, обладающих не сильным весом – бревенчатых, брусовых и каркасных. А служит он долго – хоть сто лет, причем даже тогда, когда стоит на болоте.
Основательный опорно-столбчатый фундамент
Конечно, столбы фундамента могут самого разного материала – из бетона, кирпича или камня. Но наиболее популярен сегодня для индивидуального строительства доступный по цене и практичный железобетон.
Итак, вот как строится стандартный столбчатый фундамент для бани:
Этап I.
Подготовка участкаВсе начинается с очистки участка – для этого срезается весь верхний слой грунта, прямо вместе с растениями. Его толщина обычно чуть более 30 см, и под фундаментом его оставлять нельзя.
Если же на участке есть глина, то нужно сделать дополнительную гравийно-песчаную подсыпку. Ее толщина зависит от геологических особенностей грунта.
Теперь на ландшафте снимаются все неровности, в ямы подсыпается грунт и с помощью колышков и веревок можно начинать разметку под будущий фундамент.
Этап II. План фундамента
Далее с чертежей на земельный участок нужно перенести план будущей бани – где и что будет. Сделать это можно стандартными материалам, закрепив оси и отметив основные размеры будущего фундамента. Насколько точно все будет размечено – настолько легче будет потом работать.
Этап III. Подготовка ям
Ямы для железобетонного столбчатого фундамента роются либо вручную, либо с помощью экскаватора – что, конечно же, и легче, и дороже.
Располагаться они будут по осям.
Если глубина ямы не превысит метра, можно ее стенки не укреплять. Если больше – копать придется с откосами и ставить крепления из досок со специальными распорками.
Ямы должны получиться на 30 см больше рассчитанной глубины залегания фундамента – чтобы можно было гравийно-песчаную подсыпку. Ширина же берется чуть более, чем она будет – чтобы опалубка и распорки стали свободно.
Этап IV. Установка опалубки
Чтобы сделать хорошую опалубку для столбчатого фундамента бани, понадобятся струганные доски до 40 мм толщиной и 150 мм шириной. Как вариант, можно использовать вместо древесины ДСП, металлические листы и влагостойкую фанеру. Ставить доски нужно к бетону.
Этап V. Армирование фундамента
Армировать фундаментные столбы нужно в продольном направлении стержнями А3 и диаметром 12-14 мм. Горизонтальные перемычки ставить нужно с шагом 20 см – для этого вполне подойдет проволока 6 мм диаметром.
Чтобы потом связать через арматурный каркас столбы с ростверком, нужно, чтобы стержни выходили над обрезом фундамента минимум на 10-15 см.
К слову, ростверком может послужить и что-то более солидное – именно так строится фундамент столбчато-ленточный, имеющий свои преимущества, но, правда, не всегда оправданный для бани.
Этап VI. Заливка столбов фундамента
Заливать бетон нужно уже в установленные трубы, которые останутся потом в земле с фундаментом.
Укладывать его необходимо послойно – по 20-30 см, используя для удобства процесса ручные вибраторы. Так будет обеспечена однородность смеси и из раствора уйдет весь воздух.
Этап V. Гидроизоляция столбчатого фундамента
Защитить от влаги будущий фундамент можно теми же материалами, как и ленточный. Это мастики холодного и горячего приготовления, оклеечные мембраны, рубероид на битуме – и все новые и хорошо зарекомендовавшие себя материалы.
Этап VI. Строительство ростверка
Монолитный пояс и цельный, и столбчатый фундамент из блоков делает более жестким и устойчивым. А делать его можно из сборных железобетонных рандбалок или сразу монолитным.
Итак, если делается сборный пояс, то перемычки нужно хорошо соединить друг с другом обрезками арматуры – приварив их сваркой монтажными петлями. Далее уже устанавливается опалубка, арматурный каркас и все заливается бетоном марки М200.
Как только бетон застынет и станет прочным, и будет проведена гидроизоляция, пазухи ям можно засыпать грунтом и начинать монтаж плит перекрытий.
К слову, чтобы защитить подпольное пространство под такой баней от снега и холодного воздуха, между столбами обычно делают забирку – специальную стенку, чаще всего из кирпича. Привязывать ее к столбам не нужно – ведь баня еще будет оседать, и так могут появиться трещины. А уже в самой забирке делаются технологические отверстия для коммуникаций. Внешне все это красиво декорируется фальшпанелями и сайдингом – вот все дела.
- Автор: Владимир
- Распечатать
Оцените статью:
(2 голоса, среднее: 5 из 5)
Поделитесь с друзьями!
Простой столбчатый фундамент своими руками
Содержание
- 1 Для информации
- 2 Как сделать?
- 3 Каковы еще варианты?
- 3.1 Читайте также…
Многие задаются вопросом, как правильно создать столбчатый фундамент своими руками. И это неудивительно, учитывая, что практически на каждом дворе приходится строить гаражи, теплицы и хозяйственные постройки. И выбирая тип основания, возникает желание возвести сразу и надежный, и качественный вид фундамента, и главное, чтобы строительство занимало мало времени, и можно было сэкономить.

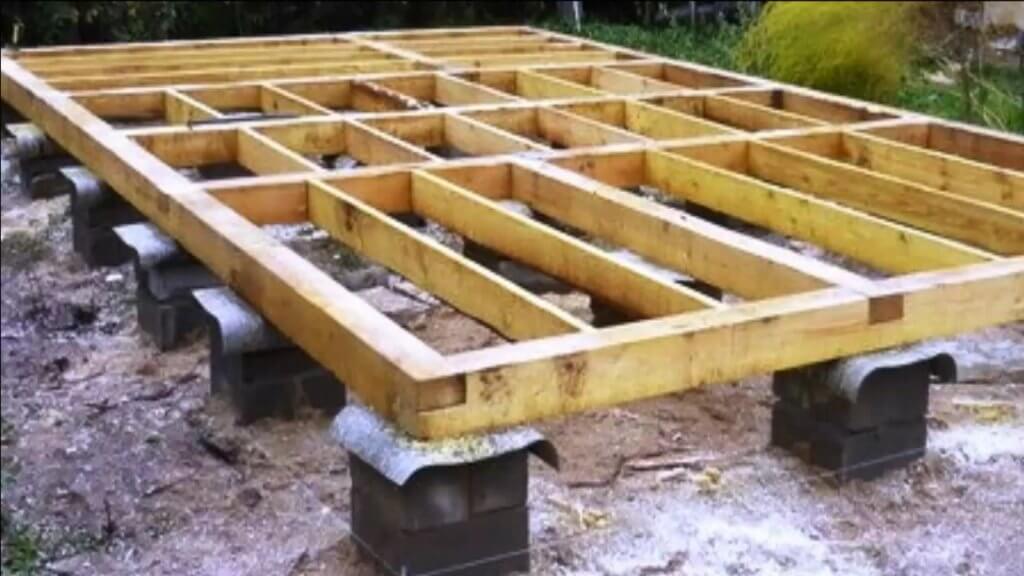

Если кратко, столбчатый фундамент нужно начинать с построения опорных столбов будущей постройки.
Их необходимо установить по всем углам и в местах, где будет испытываться нагрузка: к примеру, между углами может быть очень длинное расстояние. Чтобы основная часть строения не просела, нужно опорные столбы армировать и залить бетонным раствором.

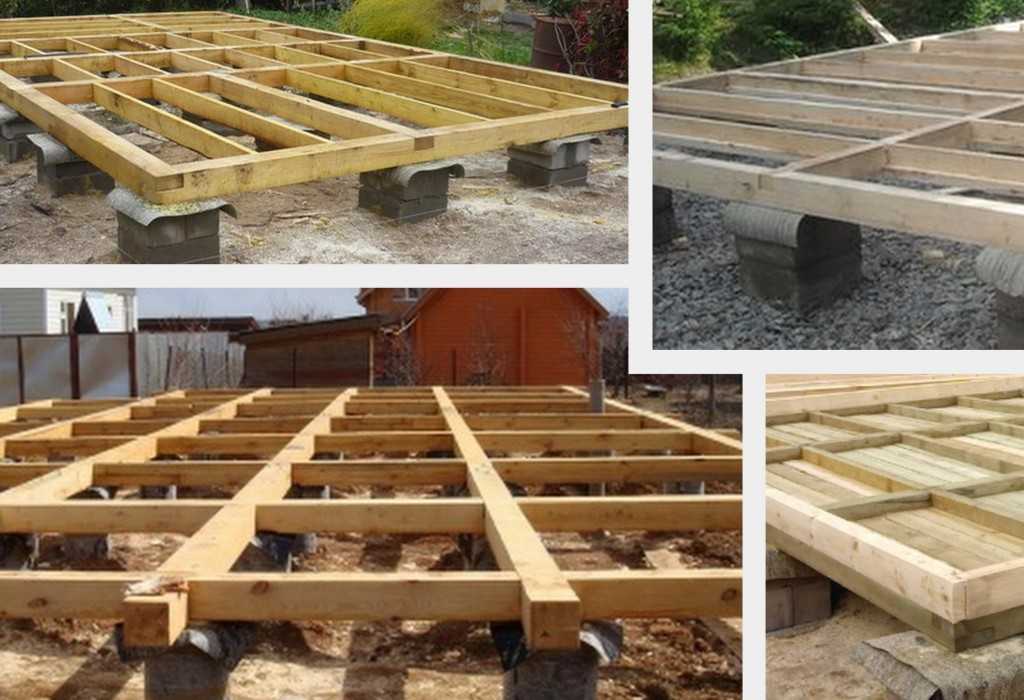

По верхней части опорные столбы перевязывают плитами из железобетона, деревянными брусьями либо металлическими деталями, которые необходимы для сохранения равномерного веса будущего построения (ростверк).
Для информации
Монтаж данного фундамента является не только относительно простым делом, но и дешевым в сравнении с тем же ленточным вариантом. Если планируется каркасный дом, то столбчатый фундамент является наиболее подходящим.
Обратите особое внимание! На сегодняшний день имеется несколько видов столбчатого фундамента, которые отличаются своей конструкцией и используемыми материалами для создания каждого столба.
Однако учитывайте, что при таком основании не рекомендуется строить габаритную конструкцию, и в основном оно предназначено для деревянного построения.
Конечно, столбы защищены от последующего проседания специальной подушкой, но большую нагрузку они не выдержат.
Как сделать?
Планируя построить столбчатый фундамент с ростверком своими руками, нужно осознавать, что от качества выполненной работы будет зависеть не только надежность самого основания, но и целостность всего дома при дальнейшей эксплуатации.
Самым оптимальным вариантом является фундамент своими руками столбчатый из кирпича. Здесь нет ничего сложного, так как он монтируется по определенной специфике. Вначале прокапываются ямы под столбы. Далее на дно ложится и утрамбовывается песок. После этого ложится рубероид (чтобы опоры из кирпича не подвергались влажности), а затем все заливается бетонным раствором.
Далее, как раствор затвердеет, приступают к кладке самих столбов, их высота над землей должна составлять около 20-30 см. При этом не забывайте про укрепление с помощью арматурных сеток, которые необходимо класть через каждые 4 слоя. Все опоры промазываются битумом и накрываются тем же рубероидом.
Однако рассмотренный вариант не является единичным, и даже не означает, что он – самый надежный. Например, некоторые комбинируют фундамент, в результате чего выходит прочная конструкция.
Итак, рассмотрим столбчатый фундамент своими руками, пошаговая инструкция которого следующая:
- Сначала необходимо пробурить отверстия, после чего дно нужно утрамбовать. Глубина зависит от планируемого сооружения
- В каждую проделанную яму по центру вставляется труба, диаметр которой меньше самой ямы, а высота равна будущему фундаменту.
Кстати, к самой трубе можно приварить арматурные прутья, закрепить анкеры из металла и даже засыпать различными металлическими отходами (обрезки прутьев, к примеру).
Далее она заливается бетонным раствором примерно на 20 см. Смесь нужно тщательно утрамбовать. После застывания можно начинать кладку кирпича вокруг трубы, а внутреннее пространство впоследствии залить раствором.
Некоторые же ставят опалубку и заливают трубу полностью, в результате чего выходит монолитный столб. Кроме того, можно обойтись без трубы, просто расположив арматурные прутья, которые тоже заливаются раствором.
Отвечая на вопрос, как залить столбчатый фундамент своими руками, становится понятно, что каждый строитель выбирает сам, какой вариант применять, главное не отступать от последовательности самих процесса.
Каковы еще варианты?
Владельцы загородных домов иногда задумываются, как сделать фундамент столбчатый из блоков. Все очень просто. Если кратко, в подготовленную яму насыпается щебень, сверху него песок, немного раствора, и устанавливаются сами блоки, которые перевязываются цементной смесью.
Однако при удобстве работы и простой установке столбчатого фундамента данный случай имеет некоторые ограничения. Например, основания из блочного материала нельзя применять на подвижном грунте. Конечно, для фиксации столбов можно применить ростверк из железобетона, но это будет дороже стоить.
Некоторые же, не желая применять блоки и кирпичи, нашли совсем простое решение – дерево. Оно и правильно, если постройка не планируется для капитальных сооружений. Итак, как сделать столбчатый фундамент своими руками из деревянного материала?
Во-первых, среди деревянных фундаментных строений большее предпочтение нужно отдать дубовым бревнам, так как они, после полной обработки специальными препаратами, прослужат еще не один десяток лет. Можно даже изолировать подобные столбы, обмазав их битумом. При этом сами опоры уходят в почву где-то от 0,5 до 1,5 метров. Недорого, да и монтаж займет буквально пару часов. Для надежности можно все зацементировать.
Как понятно, возвести столбчатый фундамент своими руками можно в максимально короткие сроки. А какой способ применить на практике – личное дело каждого хозяина.
Если нужна та же веранда, можно использовать и блоки. Если же планируется обычная беседка, подойдут и деревянные столбы. Когда возводится что-то капитальное, рекомендуются кирпичи либо монолит.
Не важно, что вы выберите, главное, чтобы результат вам понравился! А далее, после построения фундамента, можно приступать к возведению главной части здания.
пошаговая инструкция по установке, плюсы и минусы
При планировании строительства особое внимание уделяется выбору типа и размера строительного основания. На такие конструкции уходит до 40% сметы; от их надежности зависит не только долговечность дома, но и сам факт его существования в обозримом будущем. Один из вариантов обустройства опоры строения – столбчатый фундамент. Конструкция этого типа имеет свои особенности, плюсы и минусы, правила строительства и эксплуатации. Прежде чем принять окончательное решение в пользу столбового фундамента, следует ознакомиться с технологией его возведения и видами используемых материалов.
Содержание
- Особенности и проектирование столбчатого фундамента
- Варианты по материалу
- Соответствующие сорта в соответствии с степенью глубины
- Расчет столбчатого фундамента
- Подготовительную работу
- Правила установки
- Pros and Cons
22297
Особенности и конструкция столбчатого фундамента Несущая способность столбчатого фундамента значительно ниже, чем у ленточного или монолитногоЭтот тип фундамента представляет собой совокупность опор, устанавливаемых в грунт по определенной схеме. Тип, количество и размер столбов зависит от ряда факторов, основными из которых являются состав грунта и вес постройки. Так как площадь опор намного меньше, чем у ленточного и плитного фундамента, их несущая способность пропорционально ниже.
Одиночные опоры могут применяться при строительстве легких дачных домов каркасного типа, конструкций из пеноблоков и сэндвич-панелей. Для тяжелых домов делают большее количество столбов, что вместе с обязательной установкой ростверка делает такое решение нецелесообразным. Залить железобетонную конструкцию проще, быстрее и надежнее.
При решении делать фундамент на столбах следует учитывать следующие особенности данной конструкции:
- Основание столбов должно опираться на прочный слой почвы.
Нужно быть готовым к прохождению довольно глубоких ям. - Базовое устройство может быть цельным или неразъемным. В первом случае опоры жестко объединяют ростверком, во втором на них опускают плиту перекрытия или нижние фрагменты балки.
- Просвет под домом выбирают достаточным для обеспечения вентиляции, защиты от холода и сырости. Отверстие можно использовать для хранения различных мелочей. Минимально допустимая высота – 50 см.
- При сборке опор из мелких фрагментов используется качественное связующее.
Нужно быть готовым к прохождению довольно глубоких ям.Столбчатый фундамент редко используется в качестве постоянного основания. В основном изготавливается для времянок, легких и сборно-разборных построек.
Разновидности по материалу
Существует множество материалов, из которых можно возводить основания, отличающиеся несущей способностью, долговечностью и степенью устойчивости к внешним факторам.
В частном строительстве могут быть реализованы следующие проекты:
- Фундамент столбчатый монолитный. Представляет собой единую железобетонную конструкцию, состоящую из опущенных в землю стержней, соединенных вверху сплошной лентой. Для нижней части конструкции используется водостойкая смесь, а для верхней можно использовать более дешевую.

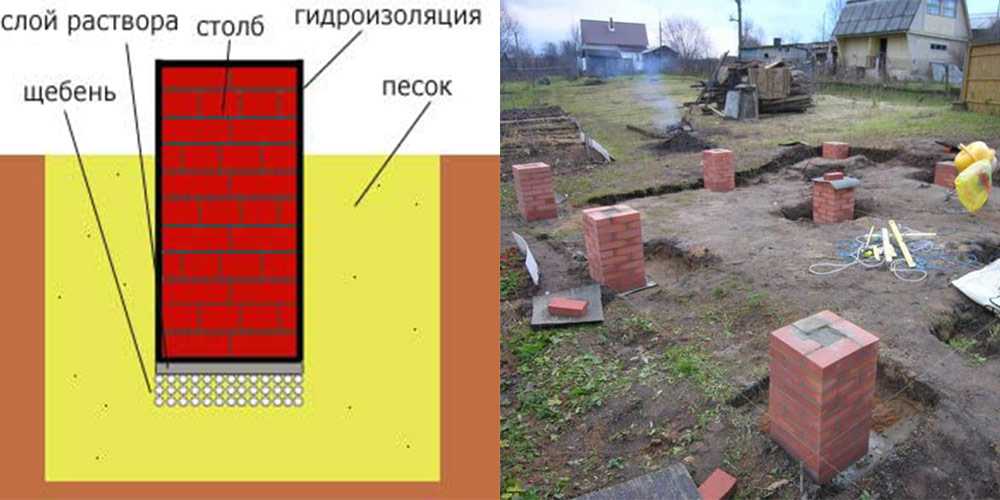

- Фундамент кирпичный. Считается самой простой в реализации технологией, не требующей больших затрат и привлечения тяжелой техники. Используются только обожженные глиняные кирпичи. Кроме того, вам нужна надежная и устойчивая основа.
- Блочный. Используются блоки различных размеров, от самых маленьких до стандартных ФБС. Блоки лучше выбирать, которые соединяются шипами и пазами. Такая конструкция исключает их взаимное смещение под действием вертикальных нагрузок.
- Пенобетон. Этот тип фундамента имеет достаточную прочность, но его нельзя устанавливать на неустойчивых грунтах и на склонах. Прочность достигается склеиванием краев камней, глиняных кирпичей и керамических осколков, скрепленных цементным раствором.
- Дерево. Деревянные опоры используются редко из-за их ограниченной прочности и хрупкости. Для продления срока службы материал обрабатывают антисептиком, пропитывают олифой, креозотом или другими водоотталкивающими средствами. Перед опусканием в колодец бревно дополнительно смазывают битумом и оборачивают рубероидом.
- Трубы асбестовые. Сами трубы выполняют функции опалубки и гидроизоляции. После установки и выравнивания трубы в отверстии выполняется армирование и заливка. Фрагменты, торчащие из земли, периодически очищают от грязи и гнили, затем окрашивают.

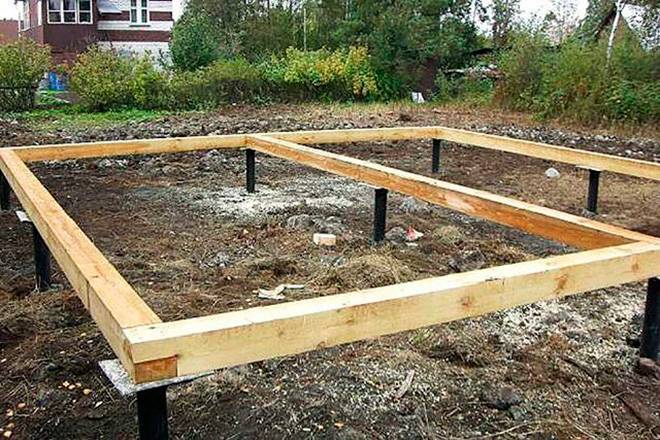

- Металлические сваи. Винтовые изделия применяются на слабых грунтах, когда на значительной глубине залегают устойчивые пласты. Завинчивание осуществляется вручную или механически. После установки лишний металл отрезается, в полость заливается бетонный раствор и приваривается оголовок.
Представляет собой единую железобетонную конструкцию, состоящую из опущенных в землю стержней, соединенных вверху сплошной лентой. Для нижней части конструкции используется водостойкая смесь, а для верхней можно использовать более дешевую.
Деревянные опоры используются редко из-за их ограниченной прочности и хрупкости. Для продления срока службы материал обрабатывают антисептиком, пропитывают олифой, креозотом или другими водоотталкивающими средствами. Перед опусканием в колодец бревно дополнительно смазывают битумом и оборачивают рубероидом.При строительстве зданий могут применяться опоры различных типов и размеров. Выбор делается после проведения исследования грунта и расчета предполагаемых нагрузок по баллам.
Разновидности по степени заглубления
Выбор глубины погружения основания определяется структурой грунта и степенью изменения его параметров под влиянием погодных условий.
По степени заглубления в грунт столбчатые фундаменты подразделяются на следующие категории:
- Мелкозаглубленные. Они падают до уровня 30-50% точки промерзания почвы. Применяются в плотных грунтах и на каменистых поверхностях с минимальным коэффициентом пучения земли при промерзании.
- Мелководье. Они углубляются до 70% уровня промерзания. Их применяют на грунтах, степень пучинистости которых не превышает 3%.
- Встраиваемый. Устанавливают на влажных и неустойчивых грунтах на глубину больше точки промерзания.
Геологические изыскания могут потребоваться для определения типа почвы. Данные об уровне промерзания можно получить в местных органах власти и бухгалтерии.
Расчет столбчатого фундамента
Есть онлайн калькуляторы расчета фундамента Грамотно проведенный расчет фундамента позволит построить конструкцию достаточной прочности, не затрачивая лишних средств на достижение надежности, которая просто не будет пользоваться спросом.
Изначально необходимо учитывать, что опорный блок не рассчитан на размещение на нем тяжелых железобетонных плит и толстой кирпичной кладки.
Чертеж будущей конструкции должен содержать следующие данные:
- схема расположения опор;
- материал для изготовления удилищ;
- глубина погружения сваи;
- прикладная технология.
При проектировании нельзя полагаться на удачу или строительный опыт соседей. Достижение желаемого результата возможно при условии учета всех сопутствующих факторов и разумного использования имеющейся информации.
Исходными данными для расчета являются:
- структура грунта;
- глубина залегания грунтовых вод;
- несущая способность грунта;
- уровень промерзания земли;
- максимальная и минимальная высота снежного покрова;
- прочность материала;
- вес здания с мебелью, бытовой техникой и коммуникационными системами в нем.
Информацию о несущей способности грунта можно получить из таблиц документа СНиП 2.
02.01-83. Вес здания рассчитывается с помощью простых математических операций. Получить данные о несущих конструкциях можно, умножив их объем на плотность, которая указана в инструкции к изделию.
В дальнейшем нужно массу конструкции разделить на показатель сопротивления грунта и умножить на 1,5, чтобы иметь запас прочности. Результатом будет площадь, которую должны создавать основания стоек на земле . Остается только разделить это число на сечение одного столба и получить количество необходимых изделий.
Завершающим этапом расчетов является определение расположения опор, при этом должен соблюдаться принцип равномерности и расстояние между ними не должно превышать 200 см для предотвращения провисания соединительных балок.
Подготовительные работы
Котлованы под столбчатый фундаментТехнология подготовки к устройству столбчатых оснований не отличается особой сложностью, но должна выполняться правильно.
Поэтапный процесс начального этапа:
- Определение места строительства в соответствии с проектом. Обозначение его хорошо видимыми ориентирами.
- Удаление с участка кустов, травы, деревьев, мусора и других посторонних предметов.
- Маркировка. Сначала указываются очертания здания, затем точки установки опор.
- Проверка горизонтальности площадки Выравнивать ее не нужно, так как это можно сделать при монтаже, варьируя высоту стоек.
- Снятие верхнего слоя грунта на площади, превышающей параметры здания на 200 см с каждой стороны.
- Укладка на поверхность геотекстильного полотна для предотвращения прорастания травы и кустарников. Покрытие полотна слоем щебня.
- Выемка шурфов на проектную глубину. Герметизация их днища.
Обозначение его хорошо видимыми ориентирами.Завершающим этапом подготовки к строительству является устройство в скважинах песчано-гравийных подушек. Высота заполнения может быть 20-40 см.
Правила монтажа
Для заливки бетона необходимо изготовить металлический каркас Для того чтобы построить качественный столбчатый фундамент своими руками, следует придерживаться ряда правил, которые определены нормативными документами.
- Фундаменты под легкие пристройки к основному зданию следует делать раздельными. Вес конструкций разный, поэтому и усадка разная, требуются меньшие затраты на дополнительные конструкции.
- При заливке бетоном скважин, стальных или пластиковых труб необходимо использовать металлический каркас. Эта деталь значительно укрепляет опору и делает ее более прочной.
- Столбы необходимо закладывать по углам здания, под несущими стенами, а также под межкомнатными перегородками, дверями и окнами.
- После установки оголовки свай выравниваются по одному уровню.

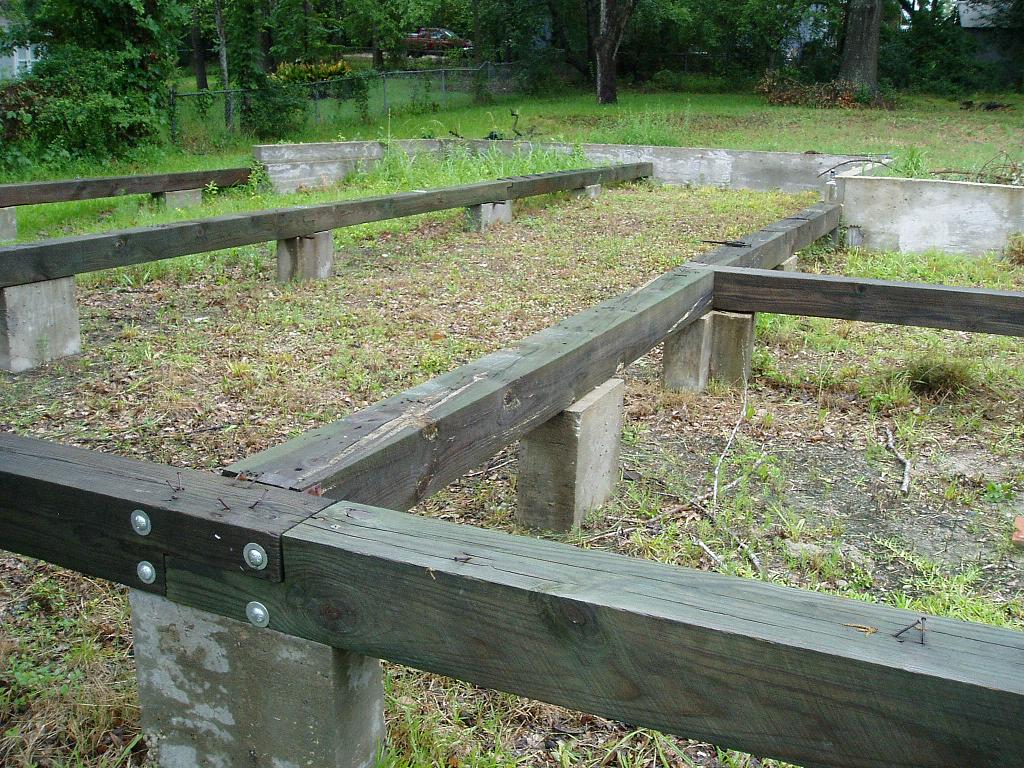

Монтаж ростверка позволяет сделать фундамент более устойчивым к вертикальным и горизонтальным нагрузкам. Эта конструкция может быть монолитной или сборной, обычно используется для поддержки тяжелых домов.
Плюсы и минусы
Как и любое инженерное сооружение, столбчатый фундамент имеет свои плюсы и минусы.
Конструктивные преимущества:
- минимальные трудозатраты;
- возможность сделать самому;
- мелкие денежные вложения;
- простота технологии;
- скорость строительства;
- большой выбор материалов.
Недостатки сооружений:
- ограничения по типу грунта и рельефу;
- малая нагрузка на подшипник;
- Вероятность поломки кирпича и изделий из дерева.
Технология является оптимальным выбором для осуществления строительства легких зданий с ограниченным бюджетом.
Замена столбчатого фундамента своими руками
Сегодня многие застройщики выбирают строительство столбчатого фундамента под своим домом из-за его дешевизны. К тому же такая база строится достаточно быстро – всего за 1 день. Подобный фундамент считается идеальным для возведения садовых домиков, легких бань, жилых домов из мелкого бруса на непахучем грунте. Но бывают случаи, когда столбчатый фундамент начинает быстро разрушаться, падать на бок или выпирать.
Содержание:
- Необходимость замены столбчатого фундамента
- Способы замены столбчатого фундамента
- Выбор нового фундамента для дома
- Замена столбчатого фундамента своими руками
- Подготовительные работы
- Подъем деревянного дома
- Строительство нового фундамента
- Нагрузка на новый фундамент
Необходимость замены столбчатого фундамента
Многие сельские дома, построенные в прошлом веке, имеют в основе примитивный столбчатый фундамент. Столь древнее сооружение представляет собой стояние из кирпича или камня, часто довольно ветхое, ненадежное и давно устаревшее. Требуют немедленной замены на более прочный, качественный и надежный фундамент. Важнейшая причина разрушения столбчатого осадочного фундамента, что закономерно вызывает изменение положения деревянного дома, появление трещин в стенах, заклинивание окон и дверей.
Этот процесс происходит в результате различных физических, механических и гидрологических изменений, проходящих в нижнем слое почвы и снижающих его несущую способность. Фонд фактически перестает выполнять возложенные на него задачи. Зачастую изменения свойств грунта вызываются строительными работами, которые проводятся на приусадебной территории. Но такие проблемы присущи не только старым домам.
А при установке нового дома на столбчатый фундамент, последний очень быстро начинает косить или провисать и тянуть за собой дом. Особенно, если речь идет о больших и тяжелых деревянных домах (9на 9 метров и более) и коттеджи. В этих случаях такое основание использовать категорически не рекомендуется, т.к. идет значительная нагрузка, и здесь рациональнее обустроить свайно-винтовой или ленточный фундамент. Также нерационально строить столбчатый фундамент на пучинистом грунте.
Сразу хочу оговориться, что в этом чаще всего нет вины мастеров, выполнявших строительство.
Это связано с явлением пучения почвы при ее оттаивании после зимнего промерзания. Земля раньше оттаивает с южной стороны дома, выдавливая южные столбы, которые оказываются на рыхлом размере земли, в то время как северные столбы стоят на своем месте на твердом мерзлом грунте.
Даже если вкопать в землю на 2 метра и залить бетоном асбестовые трубы, прочные на сжатие и изгиб с бетоном, они не выдержат грунта. Уровень горизонта все равно будет нарушен, и произойдет перекос дома в целом. В этом случае фундамент ремонту не подлежит и бессмысленно пытаться выровнять столбы цоколя, нужно помнить: если блоки передвигались хотя бы раз, то после зимы они каждый год будут менять свое горизонтальное положение , и его необходимо заменить как можно скорее.
В таких случаях единственным правильным решением является замена фундамента. Эта процедура отнесена к разряду радикальных мер, призванных восстановить безопасность и надежность дома, а также увеличить срок его эксплуатации. Однако стоит помнить, что фундамент целесообразно заменять для строений, конструкция которых после замены грунта может прослужить несколько десятков лет.
Способы замены столбчатого фундамента
Как правило, замена столбчатого фундамента на другой занимает от 5 до 10 дней, а подъем жилого дома осуществляется снизу, что позволяет работникам не разбирать пол, тем самым облегчение работы. А вот замена основания при осадке внутренних стен жилого дома требует вскрытия перекрытия для исправления дефекта.
Существует несколько методов замены фундамента под деревянным зданием:
- Косметический ремонт – самый простой прием, не предполагающий больших финансовых вложений. В этой ситуации нужно просто вырезать гнилой участок, а вместо него вставить подходящий деревянный элемент. Однако необходимо учитывать, что при такой частичной замене основания неизбежно нарушается целостность дома.
- Демонтаж стен представляет собой вид строительных работ, предусматривающий выполнение полного демонтажа стен, после чего производится замена нижнего венца сруба. Способ надежный, но от мастеров требует изрядно терпения и времени на разборку и сборку конструкции.
- Демонтаж фундамента. Для этого вам придется снять слой в 20 сантиметров, заменить деревянные венцы и затем восстановить основание под дом.
- Замена венцов путем поднятия конструкции домкратом считается самым популярным методом, по отзывам замены столбчатого фундамента, так как позволяет качественно и быстро заменить фундамент.
Выбор нового фундамента для дома
Важно понимать, что процедура замены фундамента дома – сложный процесс, требующий тщательной подготовки. Для начала стоит определиться с проектом будущего основания, которое заменит старый столбчатый фундамент. Существуют такие виды фундамента, которые подходят для деревянных домов:
- Столбчатый фундамент представляет собой систему столбов, которые устанавливаются в местах точек максимальной нагрузки пересечения стен. Столбы изготавливаются из камня, бетона или кирпича и устанавливаются на расстоянии 1-2 метров вплотную. Приспособлен для обслуживания легких жилых домов с деревянными, каркасными или щитовидными стенами, не создающими значительных нагрузок на основание. Несмотря на простоту, столбчатые фундаменты можно подобрать для обеспечения надежной опоры для дачного или садового дома, а также других хозяйственных построек. Свайный фундамент
- Буронабиш представляет собой разновидность столбчатого основания, только в качестве несущих элементов используются асбестоцементные трубы, которые заполняются специальной смесью. Конструкция этого основания состоит из свай и ростверка, который их соединяет. Несущие элементы располагаются одинаково и в наиболее значимых точках дома, например, в местах пересечения капитальных стен, и по углам строения. Коричневатый свайный фундамент считается оптимальным для построек на грунте с высокой водой.
- Свайно-винтовой фундамент считается наиболее интересным типом фундамента дома, так как изначально предназначался для военных целей. Сегодня такой фундамент широко применяется в гражданском строительстве и ценен тем, что использовать его можно на любом участке, даже на неровном участке с перепадами высот. Кроме того, дополнительными преимуществами такого фундамента являются низкая цена замены столбчатого фундамента на свайно-винтовой и возможность многократного использования винтовых свай. Отсутствие специального оборудования считается недостатком.
- Ленточный фундамент позволяет строить тяжелые дома и при этом обеспечивает высокую надежность и безопасность дома. Самый популярный мелкозаглубленный ленточный фундамент – монолитный и сборный. Сборные конструкции изготавливаются из бетона на основе опалубки, монолитные из блоков железобетонных и бетонных.
Несмотря на простоту, столбчатые фундаменты можно подобрать для обеспечения надежной опоры для дачного или садового дома, а также других хозяйственных построек.
Кроме того, дополнительными преимуществами такого фундамента являются низкая цена замены столбчатого фундамента на свайно-винтовой и возможность многократного использования винтовых свай. Отсутствие специального оборудования считается недостатком.Замена столбчатого фундамента своими руками
Конечно, заменить старый столбчатый фундамент можно и самостоятельно, но вы должны быть уверены в своих силах. В этом случае вам понадобится информация, представленная ниже, так как она позволяет сориентироваться в вопросе замены фундамента и контролировать ситуацию.
Подготовительные работы
Несмотря на создание надежного фундамента и правильные расчеты при его укладке, иногда на фасаде жилого дома появляются небольшие трещины, искривляются подоконники, цоколь и другие горизонтальные линии.
Это свидетельствует о просадке дома под столбчатый фундамент и требует немедленной замены основания.
Однако перед началом работ необходимо убедиться, что деформация основания уже прекратилась. Для этого на смоченную водой поверхность поперек щелей устанавливают маяки из гипса. Понаблюдайте в течение двух недель за этими маяками: если на них не образовались трещины, значит, деформация дома закончилась, и можно смело приступать к замене столбчатого фундамента своими руками.
Поднять дом можно без специальной строительной техники, стоит использовать гидравлические домкраты, которые способны развивать достаточную силу, позволяющую поднять груз массой 10 тонн. При их отсутствии нецелесообразно думать о покупке такой техники, так как эту технику можно взять в аренду в любом железнодорожном депо.
Также понадобится стальной лом, кувалда, клиновые инструменты, которые по большей части нужны для разборки старого фундамента.
Для создания временных опор можно использовать массивные брусья, чурки, кирпичи, а также доски различной толщины, играющие роль прокладок. В качестве площадки для установки домкрата можно применить сбитые в щит брусья и доски, либо любой прочный материал.
Для равномерного переноса на нижние венцы дома усилием от домкрата потребуется разрезать стальную пластину, имеющую толщину не менее 5 миллиметров. Если вам предстоит работать со столбчатым основанием с ригелем, то перед началом работы последний придется разобрать. Также на этапе подготовки рекомендуется вынести из дома все тяжелые вещи, мебель и разобрать полы.
Подъем деревянного дома
Поднять дом с помощью домкратов. Их принято устанавливать с обеих сторон дома на расстоянии 0,5 метра от его углов. Домкраты позволяют равномерно поднимать дом, иначе бревна нижней обвязки при неравномерном подъеме будут хромать, что приведет к их отрыву и последующей поломке. Домкрат следует устанавливать в местах, где дерево не повреждено гнилью.
Помните, что необходимо установить прокладки в виде стальных пластин, чтобы усилие правильно передавалось на бревна от ствола ели. Вместо металлических пластин можно взять отрезки деревянных брусков. Домкраты фиксируются на заранее подготовленной опорной площадке, при необходимости их нужно углубить в землю, чтобы придать ей максимальную устойчивость.
Количество отрезков бревен, которые используются для устройства временных опор, зависит от выбранной технологии подъема дома. Если вы планируете сразу поднимать всю конструкцию, то количество временных опор должно превышать количество столбов фундамента. Опору собирают из отрезков бревен, как обычный колодец
Высота опор должна на 10-15 сантиметров превышать разницу расстояния от поверхности почвы до высоты домкрата, так как при подъеме дома опоры осядут, будучи вдавленными в землю. Поднимают домик по возможности с обеих сторон одновременно, равномерно, не более чем на 1,5-2 сантиметра за раз. Полученный результат сразу фиксируется временными опорами.
При обнаружении перегибов нижних венцов в результате подъема дома следует установить дополнительные домкраты. На этом этапе рекомендуется контролировать процесс, чтобы дом не унесло в сторону, так как при подъеме он изменит свой центр тяжести.
Стену следует поднять на высоту не менее 6 сантиметров, убрать сгнившие растяжки и опустить конструкцию на обрезки брусков, которые ставятся на временные опоры. Между бревнами и брусьями укладывается папа, который обрабатывается антисептиком, по ширине, равной двойной толщине бруса. Под предполагаемую ленту основания насыпается кирпичный бой и гравий в 10 сантиметров.
Когда вы подняли дом на достаточную высоту и надежно закрепили его с помощью временных опор, можно приступать к демонтажу старого столбчатого фундамента. Разбивать бутановую и кирпичную кладку необходимо с помощью зубил, лома и других удобных в работе инструментов. Старые столбы выкапывают или вытаскивают из почвы, раскачивая их в разные стороны. Можно использовать часть материалов, сохранивших свои качественные показатели, для формирования нового фундамента.
Строительство нового фундамента
Рассмотрите возможность замены столбчатого фундамента на малогабаритный, который лучше всего подходит для одноэтажных домов. Как видно из названия, этот тип фундамента считается чем-то средним между безукладным и капитальным заглубленным ленточным фундаментом. Он представляет собой монолитные полосы железобетона, которые идут по периметру жилого дома и в местах, где впоследствии будут располагаться несущие стены.
Теперь поговорим о преимуществах ленточного мелкоштучного фундамента:
- Ленточный, мелкоштучный фундамент — экономичное решение. Если сравнивать это основание с заглубленными типами фундамента, то оно обойдется вам дешевле в два-три раза.
- Мелкоразмерный фундамент требует меньших объемов работ, чем сооружение заглубленного фундамента. Сюда входят скромные земляные работы и простота обустройства опалубки. Поэтому сроки замены фундамента значительно сокращаются.
- Мелкоразмерный ленточный фундамент позволяет, в отличие от безукладных оснований, сделать в жилом доме небольшой цокольный этаж, а также подвержен менее пучинистым явлениям.
Строительство нового основания следует начинать с земляных работ: выкопать траншею, глубина которой должна превышать глубину, на которой находилась подошва старого основания. Траншея выкапывается П-образной формы это необходимо для формирования каркаса с арматурой для объединения всех участков фундамента в одну жесткую конструкцию.
Если предполагается строительство новых построек, примыкающих к дому, то необходимо копать траншею на основании проектной документации. На дне траншеи оборудуйте песчаную подушку. Затем приступайте к изготовлению и установке опалубки. Проще всего сделать его из досок, которые отпилены с одной стороны. Они легко переходят в щиты нужного размера. В этом случае стоимость замены столбчатого фундамента будет ниже. Для их установки используются распорки и опорные колья, которые нужно вбить по периметру траншеи.
Внимательно проверьте правильность вертикального и горизонтального положения каждого экрана. Затем необходимо гидроизолировать внутренние части опалубки толпой или другим материалом и приступить к армированию нового мелкозаглубленного фундамента.
Для этого используют стальные арматурные стержни, диаметр которых приближается к 14-16 миллиметрам. Стержни соединяются в раме с помощью гладких стержней сечением 8-10 миллиметров.
На этом этапе очень важно выдержать расстояние от продольных стержней до будущей поверхности ленточного фундамента. Обычно его берут равным 5 сантиметрам, этого достаточно, чтобы обеспечить надежную защиту металла от коррозии. Когда каркас готов, можно залить опалубку бетоном. При этом избегайте образования воздушных пустот в растворе, поэтому уплотняйте раствор через каждые 200 миллиметров.
Опалубку можно снимать через 3 дня после заливки бетона. Затем верхнюю и боковые части фундамента следует гидроизолировать рубероидом или мастикой. Засыпать пазухи песком и защитить отмостку снаружи. После того, как бетон наберет достаточную прочность (близко к двум неделям), нужно уложить первый элемент ленточного фундамента из доски, на которую следует установить временные опоры.
Нагрузка нового фундамента
После установки нового фундамента можно приступать к его нагрузке.
Действуйте по схеме замены столбчатого фундамента – одновременно двумя домкратами или каждым из них последовательно. Поднимите угол здания до освобождения клиньев, осторожно вытащите их, затем постепенно разгружайте домкраты, опуская каждый угол здания на новый гидроизоляционный фундамент.
При выполнении нагрузки нового фундамента контролировать вершины основания основания и использовать при необходимости пропитанные деревом, пропитанные деревом или металлические элементы, защищенные от коррозии, если вершина вершины ниже требуемый. Или отодвиньте нижний венец, если окажется, что вершина верха выше, чем нужно.
Таким образом, если вы обнаружили, что старый столбчатый фундамент начал разрушаться, на цоколе дома появились трещины, а само здание начало косить на одну сторону, следует немедленно заменить старый фундамент. Вы можете выбрать тип нового фундамента из нескольких вариантов, похожих на старый столбчатый фундамент, коричневатую сваю, винтовую или ленточную сваю.
