Плавающий фундамент своими руками

Плитный фундамент, выполненный на подсыпной подушке, носит название плавающего. Когда происходит сдвиг почвы, такой фундамент смещается вместе с ней. Если конструкция выстроена добротно, хорошо армирована, такие смещения не оказывают никаких неблагоприятных воздействий на строение. Сделать такой плавающий фундамент своими руками – вполне реально.

Плитный фундамент, выполненный на подсыпной подушке, носит название плавающего. Когда происходит сдвиг почвы, такой фундамент смещается вместе с ней. Если конструкция выстроена добротно, хорошо армирована, такие смещения не оказывают никаких неблагоприятных воздействий на строение. Сделать такой плавающий фундамент своими руками – вполне реально.

Применение плавающего фундамента

Такой фундамент очень хорошо работает на следующих грунтах:

• имеющих тенденцию к сильной просадке;
• высокопучинистых;
• насыпных;
• торфяных;
• насыщенных глинах;
• когда грунтовые воды подходят близко к поверхности;
• характеризующихся высокой подвижностью в вертикальном направлении и умеренной – в горизонтальном.

При сильной горизонтальной подвижности (оползневые явления) такой фундамент делать не стоит – строение может «уползти» с участка.

Существуют три конструкции плавающего фундамента:

• обыкновенная плита;
• плита с ребрами жесткости;
• решетчатая плита.

Обычно при частном строительстве сооружается обыкновенная железобетонная плита, заглубленная примерно на полметра. Толщина ее 20-25 см.

Подготовка площадки

По всей территории, где планируется соорудить плавающий фундамент, необходимо разработать котлован. Он делается по размерам дома плюс один метр с каждой стороны. Добавочная часть необходима для устройства отмостки. Поверхность грунта в котловане должна быть ровной – неровности могут привести к неравномерности нагрузки на основание, вследствие чего возможна деформация дома. По этой причине в случае, если для выборки грунта используется экскаватор, необходимо следить, чтобы он не забирал ниже проектной отметки, а выравнивание дна выполнить вручную.

Совет! Стенки котлована лучше делать не вертикальными, а с небольшим уклоном. Это предотвратит осыпание краев выемки.

Дренаж

В случае необходимости монтируется дренажная система. Для этого на дне котлована разрабатываются поперечные траншеи. Они выстилаются геотекстилем. Затем в траншеях размещаются пластиковые трубы, предназначенные для отвода воды. При этом делается небольшой наклон в сторону периметра.

По всему периметру также укладываются трубы с наклоном к углам. В углах монтируются дренажные колодцы. Трубы засыпаются песком и щебнем.

Подушка под плиту

Технология плавающего фундамента предписывает обязательную укладку на дно котлована песчано-гравийной подушки. Она смягчает силы деформации грунта, предотвращает капиллярный подъем почвенных вод к основанию фундамента.

На песчаных грунтах ее толщина составляет 15 см. Если же почва сильнопучинистая, например, насыщенная глинистая, необходим слой не менее 30 см. Слой песка выравнивается по всему котловану и хорошо уплотняется. Затем засыпается гравий и утрамбовывается.

Опалубка

Для заливки плиты опалубка может быть съемной и несъемной. В первом случае используются доски толщиной 2 см или больше. Их скрепляют по углам саморезами. Для укрепления опалубки с ее внешней стороны устанавливаются подкосы.

Несъемная опалубка может быть сооружена с использованием фиброволокнистой плиты. Для этого применяются металлические уголки и стяжки. Подкосы в этом случае тоже необходимы.

Важно! Не забывайте сделать проходки для коммуникаций, установить опалубку вокруг них.

Гидроизоляция

Для устройства гидроизоляционного слоя можно использовать:

• полиэтиленовую пленку;
• рубероид;
• геотекстиль.

Изолирующий материал размещается на подушке. Листы укладываются с перехлестом. Они должны заходить на опалубку.

Монтаж арматурной конструкции

Важно! Это очень ответственный этап. Качество его выполнения определяет прочность всего строения.

Используются стальные прутки ребристого профиля диаметром 10-14 мм. Примерное количество арматуры можно определить, учитывая, что на один кубометр бетона расходуется 100-120 кг (большие затраты на арматуру и бетон – это единственный недостаток плавающего фундамента). Арматура располагается в виде сетки, у которой размер ячейки равен 20-25 см. Прутки необходимо соединить друг с другом. Для этого применяется проволока.

Совет! Воспользуйтесь вязальным пистолетом. Это значительно увеличит скорость вязки арматурного каркаса.

Арматура должна находиться в теле фундамента полностью после его заливки, кроме вертикальных прутьев под стенами. Поэтому под прутки подкладываются специальные направляющие.

Заливка

Бетонирование необходимо производить без перерывов. Поэтому лучше заказать готовый товарный бетон. После укладки в опалубку бетон уплотняется глубинным вибратором и вибрационной рейкой. При этом он освобождается от пустот и воздуха. Затем поверхность разглаживается и выравнивается.

Фундаменту необходимо время, чтобы просохнуть. На это отводится 4-5 недель. Верхний слой бетона в этот период не должен подвергаться ни пересыханию, ни переувлажнению. Хорошим способом добиться этого будет использование укрывного материала. Чтобы повысить теплоизоляционные свойства плитного фундамента, его утепляют. Для этой цели можно использовать, например, пенополистирольные плиты.

В технологии постройки плавающего фундамента нет значительных сложностей, так что вполне можно сделать такую работу своими руками. Особое внимание необходимо уделить устройству арматурной конструкции. Чтобы сделать фундамент быстрее, для выполнения особо тяжелых работ следует привлечь спецтехнику.

Читайте также:

Плавающий фундамент своими руками: технология, недостатки, устройство

Содержание

• В каких случаях выбирают плавающий фундамент
• Достоинства и недостатки плавающего фундамента
• Некоторые виды плавающих фундаментов
• Как ложится плавающий фундамент
• Технология изготовления плавающего фундамента

В каких случаях выбирают плавающий фундамент

Фундамент любого строения предназначается для распределения нагрузки и переноса тяжести всего здания на грунт. На сегодняшний день существует несколько их видов в зависимости от типа грунта, размеров здания. Рассмотрим так называемый плавающий фундамент, его изготовление применяется в местностях:

• с невысоким залеганием грунтовых вод;
• на насыпных и слабонесущих грунтах;
• на тяжелых, пучинистых почвах.

Другое название такого фундамента – плавающая плита, так как в его строительстве применяется технология монолитной железобетонной плиты, как показано на рисунке.

Возможно выполнение плавающего фундамента в виде бетонной ленты:

Достоинства и недостатки плавающего фундамента

Фундамент, построенный таким способом, будет:

• прочным и долговечным;
• практически не дает усадки;
• способен выдержать очень тяжелые сооружения;
• несущая плита может быть полом в цокольном этаже.

Имеет у него и недостатки, которые ограничиваются в основном дороговизной и трудоемкостью работ. Однако, практичный подход к строительным операциям способен значительно сократить стоимость работ.

Некоторые виды плавающих фундаментов

Отличным решением будет заложить плавающий фундамент на глинистой почве. Находясь близко к поверхности, залежи глины достаточно легко размываются. При этом обнажается сам возведенный фундамент. Армированная железобетонная плавающая плита, как фундамент как раз подойдет для такой почвы: движение глины из-за различных процессов никак не скажется на стенах постройки.

При возведении легких помещений используют разнообразные конфигурации фундаментов, например, метод «плавающих столбиков». Плавающие столбики применяют при строительстве деревянных бань.Для этого пространство засыпают песчаником, накладывают бетонную плиту, а на нее монтируют столбики, заливаемые внутри бетоном.

Примерная схема такова:

Поверх конструкции устанавливают нижний венец сруба бани или балки:

Такой вариант строительства прост и не требует траты больших средств.

Как ложится плавающий фундамент

Прежде чем приступить к его изготовлению, необходимо выяснить состав грунта на участке и произвести расчеты проекта дома.

Важно. Дно вырытого котлована должно быть утрамбованным. Недопустимо, чтобы встречались участки с разрыхленной почвой, песком или щебнем.

Плавающий фундамент своими руками изготавливается в несколько этапов:

1. Готовят котлован в соответствии с проектом.
2. На дно котлована укладывают геотекстильные материалы, создающие барьер, который не даст вымываться песку.
3. Затем насыпают слой песка и гравия, который увлажняются и трамбуются. Обычно такой слой составляет 20-30 сантиметров.
4. Следующий слой – бетонное основание с арматурой, толщина его около 10 см.

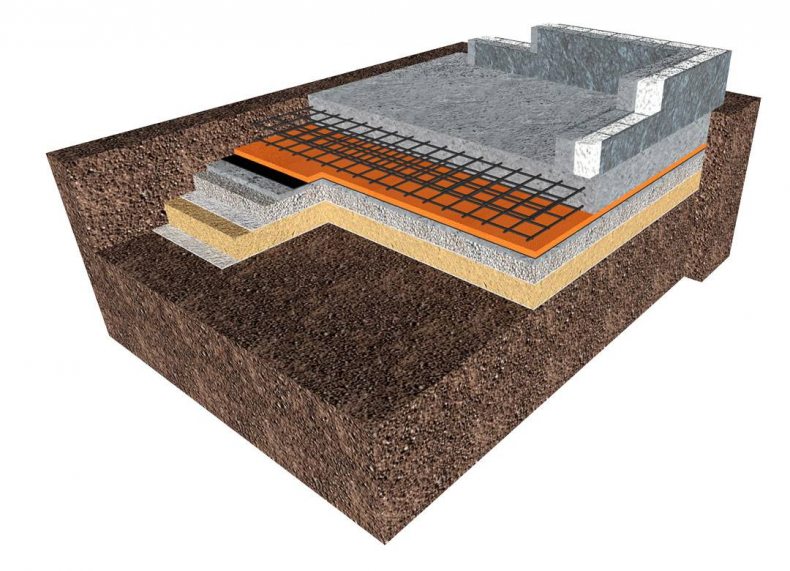

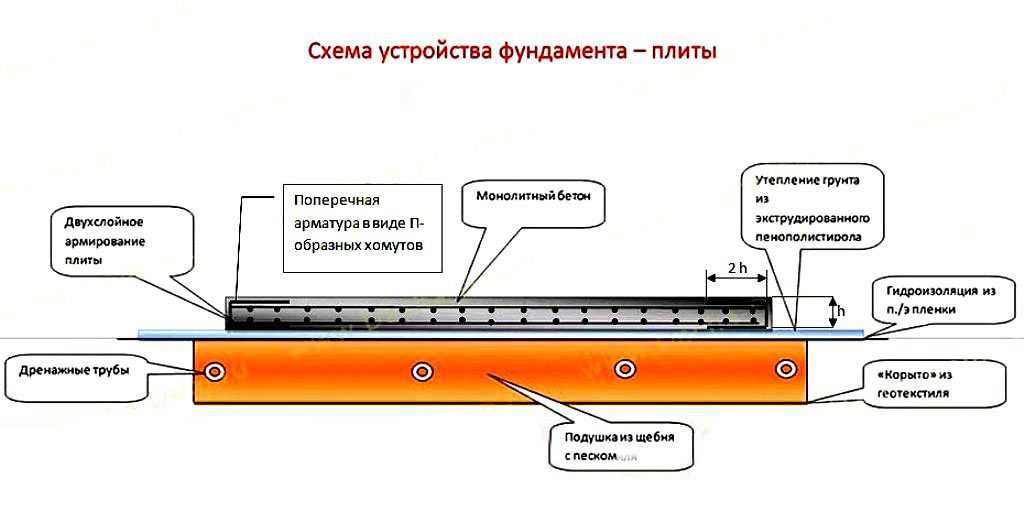

Устройство плавающего фундамента представлено на рисунке:

Чтобы иметь наглядное представление, как происходит заливка фундамента, стоит посмотреть, как делается плавающий фундамент, видео на YouTube

Для того чтобы произвести расчет необходимо учитывать:

• Толщину бетонной плиты. Для легких строений достаточно сделать плиту высотой 15 см.

Внимание. Не стоит делать плавающий фундамент слишком большим по толщине. Даже для двухэтажного дома каркасного типа с перекрытиями из железобетона толщина должна быть не более 20 см.

• Тепловую изоляцию.  Изолятор накладывается под и над плавающей плитой, для этого подходит пенополистирол.
• Гидрозащиту. Если грунтовые воды залегают ниже 1 метра, гидроизоляция осуществляется при помощи влагозащитных мембран.
• Подушку, состоящую из двух слоев. Вверху – гравий, внизу – песок. Важно! Именно в таком порядке. Ведь если грунтовые воды попадают под плиту, гравий не дает им задерживаться надолго и вода утекает в песок, а затем в почву.

Технология изготовления плавающего фундамента

Как указывалось выше, укладка фундамента начинается с подготовки площадки – котлована.

Важно. Котлован обычно превышает габариты фундамента на 1-2 метра со всех сторон, для удобства работ.

Порядок выполнения работ следующий:

1. Подготовка подушки из песка и гравия. На песчаных грунтах – 15 см, на глинистых – не менее 30 см. Песок высыпают в котлован и равномерно распределяют по площади.


   Для болотистых и влажных грунтов часть подушки делают из щебня.
2. Строительство опалубки. Для того чтобы плавающий плитный фундамент получился качественным, опалубка выполняется съемной из струганных досок толщиной не менее 20 мм. По углам скрепляется саморезами. С внешней стороны опалубку укрепляют подкосами. Обустраивают проход для коммуникаций.

3. Укладка гидроизоляции. Эти работы производятся при помощи полиэтиленовой пленки, рубероида или геотекстиля. Материал укладывается внахлест на всю поверхность, с заходом на опалубку.

4. Армирование фундамента – очень ответственный этап построения на плавающем грунте. Для небольших строений армирование производят  при помощи арматурной сетки с ячейкой 10-15 см. Места, где будут находиться несущие стены, усиливают металлическим прутком. Для более массивных конструкций используют пруток 10-12 мм, при этом поперечные прутья вяжут между собой при помощи проволоки.

5. Заливка фундамента бетоном. Ее производят одномоментно, поэтому раствор необходимо заказать или очень быстро смешать самостоятельно. Раствор бетона заливают на уложенную арматуру, слоями по 15 см, каждый слой нужно тщательно разровнять и утрамбовать.  Для уплотнения слоев пользуются глубинным вибратором. На заливку плиты тратят не более часа. Затем бетон трамбуется до появления блестящего влажного слоя и выравнивается.

6. Сушка фундамента. Обычно для этого требуется 4-5 недель, за это время бетон становится прочным. Во время сушки нужно следить, чтобы верхний слой не пересыхал и не переувлажнялся. Для этого в первый день его смачивают каждые 4-5 часов, на следующий день – три раза за день, на третий день – два раза.
7. Когда фундамент полностью высохнет, снимается опалубка, и основанию дают устояться месяц. В идеале фундамент должен простоять зиму. Весной можно начинать строительство дома.

Для того чтобы более наглядно представлять, как залить плавающий фундамент можно посмотреть видео

• 5 причин сделать свайный фундамент в Крыму
• Выбор винтовых свай при различных условиях
• Основные требования при монтаже опалубки перекрытий
• Дренаж фундамента дома

Что такое плавучий фундамент? Его преимущества и способ возведения

Осадка фундамента является одной из основных проблем, воздействующих на здания и сооружения. Осадку фундамента вызывают несколько факторов, таких как низкая несущая способность грунта, плохое уплотнение грунта и т. д. На устойчивость конструкции сильно влияют различные типы осадки, такие как равномерная осадка, опрокидывающая осадка и дифференциальная осадка. Плавающий фундамент строится, в основном, для решения этой проблемы путем выемки грунта и пластов земли. В плавучем фундаменте сооружается глубокая котлован со свайной стенкой для поддержки краев плит, между некоторыми или всеми этими сваями укладывается армирующая сетка или маты для придания большей устойчивости.

В плавучем фундаменте вес сооружения, построенного на грунте, почти равен общему весу грунта, извлеченного из земли до возведения сооружения. Основной принцип плавающего фундамента состоит в том, чтобы уравновесить вес удаленного грунта конструкцией того же веса, что приводит к нулевой осадке конструкции. Он используется там, где здание на грунте не может выдержать никакой дополнительной нагрузки. В типичном плавающем фундаменте водопроводные и электрические линии крепятся к плите, просто пропуская их через пол по мере его заливки. Это означает, что водопроводные, дренажные и электрические линии должны быть завершены до заливки фундамента.

Плавающие фундаменты используются для;

• Грунты с хорошей прочностью на сдвиг, но имеющие проблемы с осадкой при больших нагрузках
• Грунты с низкой прочностью на сдвиг и отсутствием твердого слоя грунта на приемлемой глубине
• Сжимаемые грунты
• Грунты, не содержащие твердых слой на необходимой глубине

Преимущества плавающего фундамента

• Преимущество на участках с меньшей несущей способностью грунта (SBC)
• Минимизирует осадку фундамента.
• Используется в грунтах с высокой влажностью.
• Обеспечивает хорошую устойчивость конструкции.
• Может использоваться на рыхлом грунте или в грунте с различной сжимаемостью.
• Эффективен, когда нам требуется расширение здания, не затрагивая уже существующий фундамент
• Требует меньше копания, поскольку не нужны глубокие траншеи для нижнего колонтитула
• Помогает избежать просачивания воды и обледенения

Строительство плавающего фундамента

Строительство плавающего фундамента

Плавучий фундамент сооружается методом бетонирования. Бетонная терка — это инструмент, используемый для отделки бетонной поверхности, делая ее гладкой. Этот инструмент используется после выравнивания поверхности с помощью стяжки. При строительстве фундамента плавучего дома следует проводить земляные работы с надлежащими мерами. Факторы и методы строительства плавучего фундамента указаны ниже;

Методы осадки фундамента следующие:

• Подготовка площадки — сначала проверяется площадка. С участка удаляются траншеи и грязь. Затем готовят раскопки.
• Раскопки площадки для плавучего фундамента — расчистите землю и раскопайте территорию в соответствии с планом. Это начальная подготовка к строительству.
• Укладка гравийного основания для дренажа — устройство дренажа по бокам и внизу фундамента для отвода воды через гравийное основание.
• Армирование плавающего фундамента — формы для заливки.
• Заливка плавающей плиты – бетон заливается в опалубку
• Затвердевание – должно затвердевать в течение семи дней. Воду окропляют для отверждения.

Факторы, которые следует учитывать при строительстве плавающего фундамента:

• Земляные работы – выкопанная часть должна поддерживаться сваями
• Осушение – перед началом земляных работ необходимо проверить уровень грунтовых вод
• Критическая глубина – предел глубины выемки грунта должен быть перепроверен
• Вздутие дна – определить методы минимизации образования вздутия

Заключение

Предпочтительны плавучие фундаменты, поскольку они могут компенсировать изменения уровня воды, которые может иметь место из-за эрозии и колебаний уровня грунтовых вод. Если ваше здание находится в районе с влажными почвами, особенно глинистыми и с высоким давлением грунтовых вод, подходящим выбором будет плавающий фундамент. Это зависит от несущей способности почвы и типа почвы.

Анализ плавучего фундамента

Плавучий фундамент используется для

Преимущества плавучего фундамента

Строительство плавучего фундамента

Методы осадки фундамента следующие

Факторы, которые необходимо учитывать при строительстве3 плавучего фундамента

Как построить плавучую палубу

Плавающие настилы на уровне земли не нуждаются в опорах, перилах или ступенях

К

Давид Болье

David Beaulieu

David Beaulieu — эксперт по ландшафтному дизайну и фотограф растений с 20-летним опытом.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 28.06.22

Рассмотрено

Джонатан Брюэр

Рассмотрено Джонатан Брюэр

Джонатан С. Брюэр II является лицензированным генеральным подрядчиком, специализирующимся на ремонте кухонь, ванных комнат и общем строительстве с двадцатилетним профессиональным опытом.

Узнайте больше о The Spruce’s Наблюдательный совет

 Ель

Обзор проекта

Плавающие настилы можно устанавливать прямо на землю или, что предпочтительнее, на подушку из гравия. Но лучше всего поддерживать настил на бетонных блоках. Это предохраняет древесину от земли и влаги, поэтому древесина остается более сухой и служит дольше. Вы можете купить специальные блоки, предназначенные для поддержки настила, или использовать стандартные монолитные бетонные блоки (без отверстий), которые дешевле и придают настилу более низкий профиль.

Что такое плавающая колода?

Плавающие настилы — это деревянные настилы, которые опираются на землю и не прикреплены к какой-либо конструкции, включая ваш дом. Также называемые отдельно стоящими настилами, их намного проще построить, чем стандартные прикрепленные настилы, и обычно не требуется разрешение на строительство.

Смотреть сейчас: Как построить плавучую палубу

Нормы и правила

Как правило, вам не требуется разрешение на строительство плавучей палубы на уровне земли, но подтвердите это в строительном отделе вашего города, прежде чем начинать свой проект. В некоторых случаях на вас могут распространяться правила зонирования, которые регулируют размер и размещение всех построек на участке; ваш городской офис предоставит рекомендации.

Палубе не нужны перила или лестница, если ее поверхность для ходьбы находится на высоте менее 30 дюймов над землей. Тем не менее, лучше держать плавающую палубу как можно ниже. Даже падение с высоты 12 дюймов или около того может легко подвернуть лодыжку или привести к более серьезной травме.

Если вам нужно удалить более нескольких дюймов почвы, чтобы подготовить место для нового настила, позвоните по телефону 8-1-1, национальной горячей линии «Позвоните, прежде чем копать», чтобы обозначить все подземные инженерные коммуникации на вашем участке. Это бесплатная услуга, которая может занять несколько дней, поэтому позвоните задолго до начала проекта.

Нужна дополнительная помощь? Поговорите со строителем террас и крыльца

Наши партнеры могут помочь вам сравнить расценки от лучших профессионалов рядом с вами

Получить расценки

Раскрытие информации рекламодателя

Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию .

Оборудование/инструменты

• Лопата
• Грабли
• Рулетка
• Уровень плотника
• Циркулярная пила
• Сверла и сверла

Материалы

• Ландшафтная ткань и гравий (по желанию)
• 9 бетонных блоков размером 4 x 8 x 16 дюймов
• 3 1/2-дюймовых и 2-дюймовых или 2 1/2-дюймовых палубных винта
• 10 обработанных давлением 2×8 (длиной 10 футов)
• 2 обработанных давлением 2×8 (длина 12 футов)
• 22 террасные доски 5/4×6 или 2×6 (длиной 12 футов) с обработкой под давлением

Ель / Микела Бутиньоль

1. Подготовка палубы

   Очистите землю, где будет установлена ​​палуба, удаляя траву и все другие органические материалы по мере необходимости. Разровняйте землю граблями, чтобы она была плоской и ровной, и хорошо утрамбуйте ее ногами или ручной трамбовкой. При желании положите ландшафтную ткань поверх почвы и добавьте слой гравия, чтобы предотвратить рост сорняков под настилом.

   Монтаж ландшафтной ткани

2. Набор бетонных блоков

   Расположите четыре бетонных блока в виде прямоугольника так, чтобы расстояние между ними составляло 12 футов по длинным сторонам прямоугольника и 10 футов по коротким сторонам, считая от центров 9.0007 блоков.

   Поместите блок между каждой парой угловых блоков, чтобы они были на равном расстоянии друг от друга. При желании добавьте один или несколько блоков в центр прямоугольника. Это может сделать палубу более прочной, но не обязательно для поддержки внутренних балок.

   Используйте 6-футовый уровень или стандартный (4-футовый или 2-футовый) уровень и прямую доску длиной 12 футов, чтобы убедиться, что все блоки находятся на одном уровне друг с другом. При необходимости добавьте или удалите гравий под блоками, чтобы выровнять блоки.

   Совет

   Если вы хотите что-то еще более долговечное, чем бетонные блоки или опоры, и у вас есть опыт заливки бетона, вы также можете рассмотреть возможность установки фундамента настила на бетонную плиту.

   Установка и выравнивание бетонных блоков

3. Сборка внешней рамы

   Очистите плоскую лужайку (или используйте пол гаража или подъездную дорожку) для строительства каркаса настила. При необходимости вы также можете построить настил поверх бетонных блоков. Отрежьте 10 обработанных давлением досок 2×8 до длины 117 дюймов с помощью циркулярной пилы или торцовочной пилы; это стандартные балки .

   Измерьте два 12-футовых 2x8s; если они больше 12 футов, обрежьте их точно до 144 дюймов (древесина часто на долю дюйма длиннее номинального размера; в данном случае 12 футов). Эти длинные балки — это балки и . Поместите две торцевые балки на концы двух стандартных балок , чтобы создать прямоугольник размером 120 дюймов на 144 дюйма.

   Просверлите направляющие отверстия и скрепите детали вместе тремя 3 1/2-дюймовыми шурупами на каждом углу с помощью дрели. Измерьте с внутренней стороны одного угла рамы и сделайте пару отметок через каждые 16 дюймов вдоль одной из 12-футовых концевых балок. Сделайте то же самое, чтобы отметить другой конец балки.

   Добавьте еще две стандартные балки внутри рамы, чтобы каждый конец был установлен между парой линий макета, убедившись, что вершины балок находятся на одном уровне. Просверлите направляющие отверстия и закрепите через торцевую балку и стандартную балку тремя винтами 3 1/2 дюйма на каждом конце.

   Каркасные соединители

   В качестве опции вы можете использовать металлические каркасные соединители, такие как Simpson Strong-Tie, для создания особо прочных соединений. Используйте угловые соединители под углом 90 градусов в углах и используйте подвесы для балок там, где стандартные балки встречаются с торцевыми балками. Установите разъемы, используя одобренные производителем винты.

   Соединяем углы рамы вместе

4. Расположите и выровняйте раму деки

   Поместите раму настила на бетонные блоки так, чтобы части рамы опирались на центры блоков. Измерьте по диагонали между противоположными углами. При необходимости выровняйте раму, нажимая по диагонали из противоположных углов (для этого требуется два человека). Когда диагональные измерения равны, рамка квадратная.

   Установка рамы на бетонные блоки

5. Проверить блоки

   Убедитесь, что рама настила выровнена и плотно прилегает к каждому бетонному блоку. При необходимости добавьте или удалите почву или гравий под блоками, чтобы отрегулировать их высоту.

   Убедитесь, что рама ровно стоит на бетонных блоках.

6. Установите остальные балки

   Установите шесть оставшихся стандартных балок, следуя линиям компоновки. Не забудьте держать стандартные балки на одном уровне с вершинами концевых балок. Это гарантирует, что доски настила будут лежать ровно.

   Ель

7. Установка палубных досок

   Измерьте все доски настила длиной 12 футов и обрежьте их по мере необходимости, чтобы они составляли 144 дюйма каждая. Поместите одну доску настила вдоль одной длинной стороны рамы настила так, чтобы она была заподлицо с внешней поверхностью торцевой балки. В качестве альтернативы вы можете разместить первую и последнюю доски так, чтобы они выступали за торцевые балки на 1 дюйм или около того, для законченного вида; просто имейте в виду, что у вас не будет одинаковых выступов по бокам рамы.

   Просверлите пару направляющих отверстий, совмещенных с каждой стандартной балкой, с одним отверстием в торцевой балке и одним в стандартной балке. Расположите отверстия немного не по центру, чтобы они не мешали винтам рамы. Прикрепите доску настила к балкам с помощью 2-дюймовых шурупов (для пиломатериалов толщиной 1 дюйм) или 2 1/2-дюймовых шурупов (для пиломатериалов толщиной 1 1/2 дюйма).

   Установите следующую палубную доску с двумя винтами в каждую стандартную балку, разместив две палубные доски примерно на 1/8 дюйма друг от друга.
