расчёт основания, его составляющие, советы и инструкция по строительству

Строительство здания требует правильного выбора типа фундамента. Именно от него зависит прочность, надежность и крепость будущего дома. Так, многие специалисты рекомендуют для домашнего строительства именно плитный фундамент. Да, его стоимость по сравнению с другими видами несколько выше. Однако и качество постройки увеличится в разы. Итак, какие основные функции несет фундамент монолитная плита своими руками. Рассмотрим его основные характеристики поподробнее.

Почему при строительстве стоит отдавать предпочтение именно монолиту?

Перед тем, как начать строительные работы, следует проанализировать, каким требованиям должен соответствовать фундамент здания.

Обычно выделяют следующие:

  • Высокий уровень прочности. Основание должно выдержать вес и давление всего сооружения.
  • Максимальная функциональность. Основание должно соответствовать любому типу здания.
  • Универсальность. Возможность установки цоколя на любом типе почвы.
  • Качество материалов должно соответствовать заявленной стоимости.

Основание монолитная плита для дома является лучшим решением при проведении строительных работ.

Основные задачи плитного основания

Стоит отметить, какие задачи должен выполнять правильно установленный монолитный фундамент:

  • Универсальность. Данный тип основания позволяет проводить его монтаж на абсолютно любых типах земельных участков. Так, с появлением технологии строительства плитного основания, появилась возможность строительства зданий прямо на болотах. До появления плитных оснований невозможно было себе такое представить.
  • Прочность. Монолитная плита изготавливается из бетона или железобетона. Данный материал обладает максимальным уровнем прочности. Такому основанию будут не страшны даже сдвиги земной поверхности.
  • Устойчивость. Любые передвижения, деформации, наводнения поверхности не повлияют на качество основания.
  • Дополнительные коммуникации. Технология строительства позволяет вмонтировать непосредственно в полость цоколя систему отопления полов. Также можно провести и вмонтировать в основание коммуникации и электропроводку.
  • Утепление. Для повышения уровня комфортности в здании основание можно утеплить слоем теплоизолирующих материалов.

Проведение расчетов

Чтобы провести расчёт монолитной плиты фундамента, следует знать следующие параметры:

  • Общий уровень нагрузок на плиту
  • Уровень непостоянных нагрузок
  • Вес используемой плиты

Непостоянная нагрузка определяется количеством выпадающих осадков в зимний период и расчет веса их давления на сооружение.

Общий уровень нагрузки вычисляется путем нахождения общего веса строения, мебели и предметов быта, находящихся в нем, веса проживающих там людей.

После проведения всех вышеперечисленных расчетов можно приступить к нахождению расчета требуемого веса монолитной плиты.

После нахождения общей площади цоколя и его толщины можно рассчитать необходимое количество стройматериалов.

Основной состав

Итак, как сделать монолитную плиту своими руками? Для этого необходимо рассмотреть основной состав фундамента:

  • Дренажная подушка
  • Опалубка
  • Арматура
  • Бетонный раствор
  • Теплоизоляция
  • Гидроизоляция
  • В некоторых случаях, ростверк

Выполнение работы

После завершения всех предварительных подсчетов можно приступить к проведению строительных работ. Строительство фундамента монолитная плита проходит в несколько этапов:

  • Снятие верхнего слоя грунта на всем строительном участке. Здесь очень важно рассчитать необходимый уровень глубины. Он производится в соответствии со следующими параметрами:
  1. Если вы планируете построить деревянный невысокий дом, то фундамент не должен залегать слишком глубоко. Оптимальная глубина – не более 40 см.
  2. Для строительства тяжелых сооружений из камня или кирпича рекомендуется снимать слой грунта на достаточной глубине. Обычно она составляет около 1 м.
  •  Проведение дренажной системы. Она необходима для отвода грунтовых вод от фундамента здания. Если водоотвод не будет проведен, попавшие в основание грунтовые воды вызовут его постепенное разрушение.
  • Во многих случаях монолитная плита на ленточном фундаменте требует утепления. Для этого на дно траншеи выкладывается слой утеплителя. Обычно это пенополистирол.
  • Дренажная подушка. Дно засыпается поочередно слоями речного песка и мелкого щебня. Каждый слой обязательно проливать водой и хорошо утрамбовывать. Следите за поверхностью грунта. Она должна быть ровной. Толщина слоя должна составлять 25-30 см.
  • Гидроизоляция. После установки дренажной подушки следует защитить ее от увлажнения. Это выполняется следующими способами:
  1. Укладка слоя полиэтиленовой пленки
  2. Нанесение рубероида
  • Опалубка. Для работы потребуются деревянные щиты. Их средняя толщина должна составлять 2,5 – 3 см. в работе главное – провести хорошее укрепление стенок опалубки. Т.к. бетон оказывает высокое давление на щиты, при плохом их укреплении конструкция может распасться. Для укрепления желательно использовать специальные деревянные или металлические прутья.

Составные части опалубки соединяются между собой при помощи шурупов. Так можно обеспечить максимальный уровень их фиксации.

  • Заливка монолитной плиты фундамента подразумевает собой укрепление ее арматурной сеткой. Для ее вязки рекомендуется использовать арматурные пруты диаметром 10-14 мм. Связывание производится с использованием проволоки специальным металлическим крюком. Шаг строительства составляет от 25 до 30 см. арматурная сетка накладывается в 2 слоя.
  • Проведение заливки бетона. Для правильного завершения процедуры рекомендуется соблюдать следующие нюансы работы:
  1. Вся процедура заливки должна проводиться единовременно. Недопустимо ее делить на несколько частей, т.к. это чревато потерей всех основных характеристик бетонной плиты.
  2. При проведении строительных работ необходимо обеспечить непрерывное вибрирование раствора бетона. Это требуется для удаления из полости остатков воздуха. Оставшийся в бетоне воздух снижает его прочность.

Основные нюансы работы

  • Толщина монолитной плиты зависит от типа строящегося сооружения. Необходимо учитывать этажность дома, степень его нагрузки на основание.
  • После того, как будет завершена заливка бетона, необходимо периодически проводить его увлажнение. В первую неделю после работы увлажнение следует проводить через каждые 7-8 часов. В жаркий летний период периодичность сокращается до 3-4 часов. В последующие 3-4 недели поливать основание необходимо 2-3 раза в день.

Поверхность бетона также рекомендуется укрывать слоем полиэтиленовой пленки. В теплую погоду это спасет цоколь от пересушивания, а в холодную – от промерзания.

  • Оптимальный период для строительства здания составляет не менее 6 месяцев после заливки бетона. Строительство в более короткие сроки чревато угрозой разрушения фундамента.

Изготовление раствора бетона

Перед тем, как самому залить монолитную плиту, необходимо правильно изготовить бетонный раствор.

Для получения качественного материала рекомендуется использовать бетономешалку.

Ингредиенты раствора:

  • Цемент
  • Песок
  • Вода
  • Мелкий щебень

Ход работы:

  1. Смешивание песка и цемента.
  2. Постепенное добавление воды
  3. Засыпка щебня

Можно в состав добавить различные наполнители. Это может быть:

  • Известь
  • Армирующее вещество
  • Жидкое стекло
  • Пластификатор

Данные компоненты увеличивают основные характеристики бетона.

Разновидности монолитного основания

Существует несколько видов плитных фундаментов. Среди них можно выделить следующие:

  • Плитный цоколь
  • Фундамент с прослойкой песка и щебня
  • С прослойкой щебня и пенокомплекса
  • С армированием плиты
  • Без армирования
  • С установленной дренажной системой
  • С добавлением геотекстиля
  • С утеплением пенополистирола

Каждый из представленных типов оснований соответствует всем основным требованиям к плитному фундаменту. Поэтому при проведении строительных работ можно выбрать любой тип плитного основания. Выбор зависит от выбора необходимых качеств основания и доступных финансовых средств.

В любом случае, для проведения самостоятельных строительных работ по установке плитного типа цоколя здания рекомендуется учитывать предложенные рекомендации.

Монолитный фундамент своими руками: пошаговая инструкция (+фото)

Ни одно строительство не обходится без сооружения фундамента, при этом очень важно соблюдать все технические нюансы работ, ведь фундамент обеспечивает надежность и длительность эксплуатации всего здания. Хорошим вариантом добиться высокого уровня надежности станет сооружение монолитной разновидности фундамента. Однако, если пользоваться услугами профессионалов и обращаться в строительные фирмы для его возведения, то стоимость таких работ может обойтись в половину стоимости дома. Есть возможность существенно сэкономить средства и провести все строительные процессы своими руками.

В отличие от более сложных в технологическом плане вариантов, монолитный фундамент вполне можно сделать своими руками. Для этого необходимо обязательно учесть все аспекты строительства, подробно описанные в этой статье.

Содержание статьи

Виды монолитных фундаментов

Конструкция бетонной плиты, в которую монтируют армированную сталь, является одной из самых прочных, способной выдержать вес не только маленьких сооружений, но и высотных домов. Монолитная плита имеет несколько разновидностей:

  1. Ленточная. Для данной разновидности характерна большая протяженность, что позволяет зданию распределять нагрузку на основание максимально равномерно. Ему присуща универсальность, с его помощью очень просто добиться любой желаемой формы, даже в случае с самыми разнообразными и необычными архитектурными решениями. Монтаж его достаточно прост.
  2. Монолитная. В некоторых источниках можно встретить название разновидности такого фундамента – «плавающая плита». Такая разновидность устойчива к ещё большим нагрузкам, чем предыдущая. Представлена сплошным массивом из железобетона. Единственное, что стоит учитывать, возводя данную разновидность – это большой расход материала, ведь по технологии строительства необходимо залить всю площадь, отведенную под фундамент, а не только его периметр.
  3. Столбчатая. Такую разновидность возводят на твердом грунте, поскольку она нуждается в прочной опоре на глубине залегания столбов. Используют данную разновидность для конструирования оснований для легких зданий. Это связано со способностью выдерживать не такие большие нагрузки, как предыдущие виды монолитного фундамента. Площадь конструкции достаточно маленькая.
  4. Свайная. Эта разновидность имеет сходство с предыдущей, но используют ее на участках с прочными грунтами (которые залегают существенно глубже мягкого). Хорошо подходит данная разновидность для применения на местности с неровным ландшафтом и с высоким расположением уровня грунтовых вод.
  5. С ростверком. Разновидность монолитного фундамента, оснащенная балкой или плитой, необходимой для соединения свай. Изготовление ростверка проводят вместе со сваями. После монтажа и заливки основания все элементы превращаются в единую монолитную конструкцию. Применяют в основном на холмистых местностях или там, где строительство ленточного фундамента требует больших затрат и необходимости использования большого количества железобетона.

Процесс возведения МФ своими руками

Для строительства частных домов зачастую используется ленточный фундамент или монолитная плита. Несмотря на некоторые нюансы в конструкции разновидностей монолитных фундаментов, процессы их сооружения аналогичны. Весь процесс возведения разделяют на несколько этапов:

  1. Планирование.
  2. Подготовка участка.
  3. Выкапывание котлована.
  4. Возведение опалубки.
  5. Укладка песчаной подушки
  6. Прокладка утепления и гидроизоляции.
  7. Сооружение армирования.
  8. Процесс заливки.
  9. Окончание работ

Создание плана работ

Строительство монолитного фундамента без подробного чертежа заведомо обречено на неудачу. На плане обязательно отмечают размеры основания, расположение несущих стен, места установки свай или блоков (при монтаже соответствующего вида фундамента).

Пример чертежа плитного монолитного фундамента.

В ближайшее время на нашем сайте будет опубликованы статьи про строительные нормы и правила (СНИПы) по монолитным фундаментам, а также про чертежи и особенности проектирования МФ (здесь будет ссылка).

Подготовка участка

Начинают весь процесс строительства с расчистки участка. Для этого снимают верхний слой почвы с растительностью. Такой процесс облегчит использование бульдозера, однако, если вы планируете делать все только собственными руками – нет проблем, просто закладывайте на это несколько дней.

Расчистка участка под фундамент с использованием экскаватора.

Средняя высота монолитной плиты в разных проектах колеблется от 15 до 40 см. Данная величина зависит от типа почвы на местности и будущей нагрузки сооружения (на размер фундамента прямо влияют тип почвы, расчетная нагрузка от стеновых материалов, крыши и т.д.).

Выкапывание котлована под монолитную плиту

Перед тем, как начинать процесс рытья котлована, очень важно провести разметку места, на котором будет возведен фундамент. Если отталкиваться от стандартных величин монолитного фундамента ленточной разновидности, его ширина обычно составляет 40 см. Если же это монолитная плита – исходить нужно из индивидуальных расчётов под конкретное сооружение.

Фундамент отмечается на точках по всему периметру, которые в углах закрепляются арматурой. Очень важно после установки отметок проверить точность углов при помощи угломера. Этот процесс также возможно провести, используя простое измерение диагоналей. Убедившись, что все углы обозначены правильно, натягивают шнур между точками отметок.

К рытью котлована приступают с самой низкой точки, при этом исключают разницу несовпадения высоты будущей конструкции. Определить глубину траншеи можно, узнав тип грунта:

  1. Если почва сухая и плотная, а будущее здание имеет небольшой размер, то траншея делается не более 1 метра в глубину.
  2. Если же грунт рыхлый, то выкапывают котлован глубже на 15 см, отталкиваясь от уровня промерзания.

В процессе рытья котлована обязательным условием является регулярное измерение глубины при помощи строительного уровня. На этот момент стоит обращать пристальное внимание, ведь если конструкция фундамента будет иметь уклон, это приведет к деформации и разрушению всего будущего сооружения.

Котлован под монолитный фундамент, вырытый на неровном участке.

Важно максимально точно сделать разметку. При выкапывании котлована обязательно учтите дополнительное пространство для более удобной работы с опалубкой: предпочтительно, чтобы она отстояла от стенок ямы не менее чем на 1 м.

Не забывайте тщательно выравнивать дно котлована. На нем не должно быть никаких заметных холмиков и перепадов высоты, иначе давление на железобетонную плиту будет неравномерным и она начнет трескаться.

Изготовление и сборка опалубки

Процесс монтажа монолитного плитного фундамента несколько отличается от сборного. В первом случае сначала делают деревянную опалубку, затем устанавливают арматурный каркас и одномоментно заливают всю конструкцию бетоном. При установке блочного (сборного) основания используют уже готовые железобетонные плиты, стыки между которыми заливаются бетоном. Однако будьте готовы к тому, что это несколько снизит прочность фундамента. Также сложно будет добиться строго определенной толщины конструкции, поскольку готовые плиты уже имеют строго определенные параметры. Возведение блочного монолитного фундамента требует использования строительного крана, поскольку выровнять плиты на поверхности почвы, иногда имеющей значительный перепад уровней, практически невозможно.

В случае использования деревянной опалубки, ёе изготавливают из досок достаточно большой толщины, соединенных прочными брусками. При монтаже опалубки обязательно используют подпорки, чтобы она не завалилась в самый неподходящий момент: бетон имеет достаточно большой вес. Рекомендуется обернуть доски изнутри полиэтиленом, чтобы они не поглощали влагу из бетона.

Собранная деревянная опалубка под заливку монолитной плиты, скрепленная с внешней стороны сварной арматурой.

Опалубка сооружается  из досок, толщина которых составляет больше или равна 2,5 см. Доски устанавливаются внутри траншеи, при этом возвышаться над уровнем земли они должны на 40 см. Доски ставят максимально плотно к краям траншеи, после чего выстилают их материалом гидроизоляции. Это необходимо для предотвращения вытекания смеси цемента.

После установки опалубки очень важно проверить прочность конструкции. Для этого можно просто ударить ногой поочередно по каждой части конструкции по всей длине периметра. Хорошо, если опалубка не выдержит нагрузки на данном этапе, чем в последующем, на стадии бетонирования. Для усиления прочности возможно сварить внешний металлический контур из арматуры.

Укладка «подушки» из гравия и песка

После опалубки укладывают песчано-гравийную «подушку» толщиной 15–40 см, которая защищает основание от воздействия подземных вод и служит для амортизации почвы.

Данную насыпку проводят послойно, с силой утрамбовывая каждый слой. Для максимально качественного результата данный вид работ рекомендуется делать с использованием виброплиты. Такой прием обеспечивает равномерное распределение веса сооружения и делает последствия процесса усадки минимальными.

Утрамбовка песчаной подушки под монолитную плиту.

Укладку песчаной подушки можно делать как до, так и после установки каркаса опалубки, однако, перед насыпанием гравийного слоя необходимо проверить качество утрамбовки песка и ровность покрытия.

Гидроизоляция и теплоизоляция монолитного фундамента, дренаж

Предпоследним этапом перед заливкой является сооружение гидроизоляционного слоя. Если его не сделать, то это грозит скорым разрушением фундамента из-за воздействия на него подземных вод.

Важная стадия строительства монолитного основания – гидро- и теплоизоляция. Перед укладкой гидроизолирующего слоя предпочтительно сделать бетонную стяжку толщиной не менее 5 см во избежание просачивания влаги к опалубке. Проследите, чтобы гидроизоляционный слой был уложен на стыках плит (в случае блочного фундамента) внахлест, что послужит дополнительной защитой от сырости.

Схема гидроизоляции фундамента типа монолитная плита.

Дренажную систему обустраивают перед укладкой фундамента. Для этого на дне котлована выкапывают поперечные траншеи, предназначенные для отвода воды. В них размещают геотекстиль и укладывают пластиковые трубы, в которых заранее проделывают отверстия. Сверху импровизированную канализацию засыпают щебенкой и снова покрывают геотекстилем.

Наиболее часто используемый материал для обеспечения гидроизоляционных свойств плиты – пенетрон. Многие строители, кроме обеспечения слоя гидроизоляции, также укладывают утеплитель. Такое мероприятие позволит основанию здания иметь энергосберегающие свойства, в особенности это необходимо для возведения бани.

Чтобы защитить основание вашего дома от холода, не помешает сделать и теплоизоляцию: обычно такая прослойка состоит из экструдированного полистирола.

Армирование плитного монолитного фундамента

Чтобы конструкция основания для будущего дома обладала высоким уровнем прочности и устойчивости, выдерживая при этом не только нагрузки сжатия, но и на растяжение и изгиб, проводят армирование.

В качестве каркаса монолитного железобетонного фундамента может использоваться арматурная сетка, сваи или контур из арматурных стержней, скрепленных посредством проволоки: это определяется типом основания. Рекомендуемая толщина металлических стержней должна составлять не менее 10 (пограничное значение) – 14 мм. Действительно серьезно выглядит вариант с 16-мм арматурой. Сетку обязательно укладывают не только снизу, но и сверху плиты.

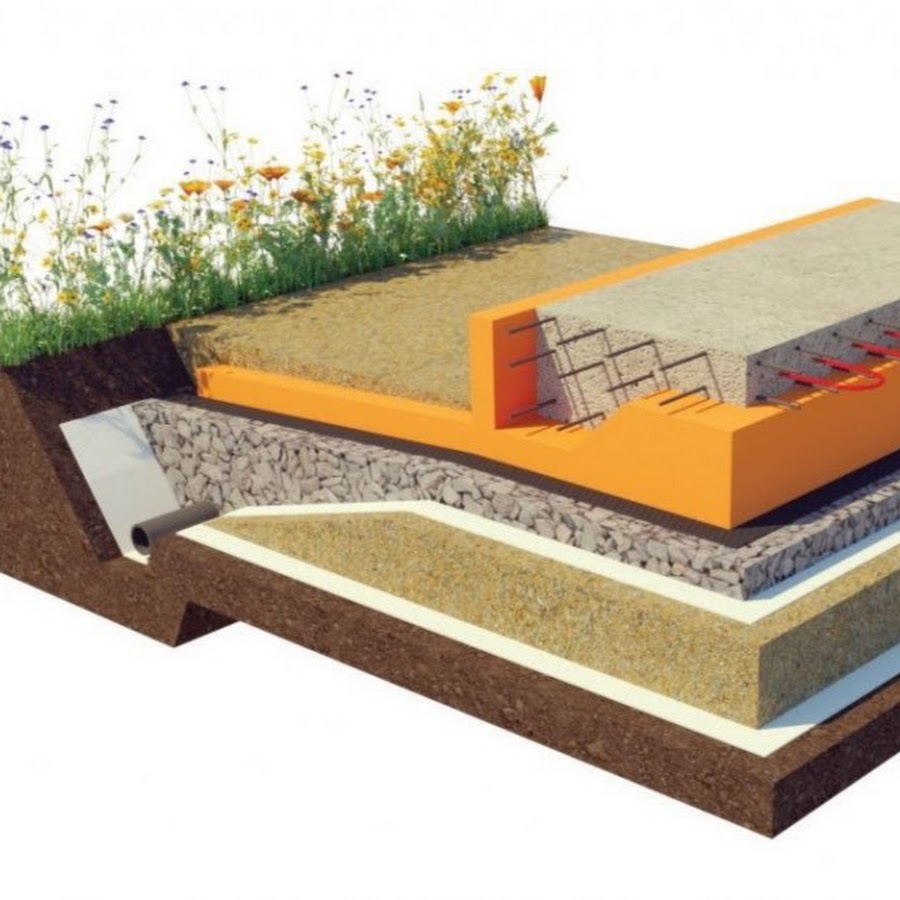

Монолитная плита в разрезе.

Технология укладки предполагает размещение арматуры крестообразно, в два ряда. В итоге должно получиться две сетки. Первую сетку располагают, отступив 5 см от верхнего уровня песчаной подушки, вторую сетку располагаются, отступив 5 см от земли. Между двумя сетками соблюдают расстояние в 20 см. Связывание прутьев арматуры проводят при помощи стальной проволоки.

Заливка монолитной плиты

Последним этапом возведения монолитного фундамента является заливка смесью бетона. Особое внимание следует уделить этапу заливки монолитного фундамента. Желательно выполнить эту операцию за один раз, чтобы предотвратить формирование «мостиков холода» между слоями бетона: это действие обеспечивает монолитность конструкции и не допускает появления стыков и холодных швов.

Во время заливки часто используют вибратор, что способствует наиболее полному заполнению образующихся в процессе пустот внутри плиты.

Очень важно не заливать бетон из бетономешалки в одно место опалубки: он может расслоиться, то есть в одних местах фундамента толщина плиты может оказаться меньше, чем в других. Поэтому опытные строители стараются распределять бетонную смесь равномерно по всему периметру опалубки. Если подъезд бетономешалки к разным частям основания невозможен, необходимо сделать длинный желоб или использовать бетононасос.

Заливка монолитной плиты с использованием бетононасоса.

В среднем толщина железобетонной плиты должна быть не менее 30-40 см, но если вы планируете возвести двух- или трехэтажный дом, монолитный фундамент можно сделать более глубоким – до 1,5 м. Лучше всего использовать бетон марки М200, с подвижностью не менее n=3 и морозостойкостью не менее F200. Большое значение имеет гидронепроницаемость основания, которая должна быть не меньше W8.

В случае, если нет возможности залить все за один раз, заливка проводится в несколько этапов, послойно, при этом из каждого слоя цементной смеси устраняется воздушное пространство при помощи утрамбовки. Очень важно правильно подобрать разновидность цемента, который будет отвечать высоким показателям уровня прочности, водонепроницаемости, морозоустойчивости и подвижности. Это обеспечит надежность всего монолита.

Что делать по окончании заливки?

Готовый монолитный фундамент оставляют в покое на 3-4 недели, периодически увлажняя (желательно несколько раз в сутки, иначе возможно появление трещин) и накрывая водонепроницаемым материалом: это предотвращает испарение влаги.

Готовый монолитный фундамент необходимо просушить несколько недель до момента начала строительства стен.

Заключение

Приложив небольшое количество усилий в процессе сооружения монолитной основы под здание, есть возможность существенно сэкономить свой бюджет. Сложностей в процессе строительства и вовсе не возникнет, если учесть все рекомендации и особенности. Кроме этого, стоит помнить, что на этапе закладки фундамента обеспечивается надежность всей будущей конструкции.

Вконтакте

Facebook

Twitter

LiveJournal

Одноклассники

Мой мир

Загрузка. ..

Этапы строительства монолитной плиты своими руками

Благодаря всплеску строительства в дефиците оказались участки с прочными грунтами. Поэтому застройку начали вести даже при неудовлетворительной гидрогеологии. В подобных ситуациях фундамент монолитная плита обладает наибольшей стабильностью. Гарантией устойчивости постройки при наличии на стройплощадке пучинистых почв оказывается именно использование данной технологии. Земля имеет равномерную плотность, правда, относительно небольшую. Поэтому при таком типе основания можно пренебречь солидными нагрузками.

Этапы

Монолитная плита является мелкозаглубленным основанием. Следовательно, ограничение фактической устойчивости зависит от свойств почвы, которая расположена на уровне подготовительного слоя. Для повышения уровня стабильности используют методы, связанные с увеличением толщины плюс расчетом количества армирующих элементов.

При превышении допустимой нагрузки добиться усиления конструкции не удастся. Будет происходить проседание постройки до плотного грунта. Заблаговременно определить поведение основания невозможно. Да и усадка будет неравномерной, приведет к образованию крена. Потому так важно соблюдение всех этапов технологии.

Следует спроектировать толщину плиты минимум 200 миллиметров, независимо от габаритов строения. Это даст возможность для оптимального расположения каркаса армирования. При проведении работ с одноэтажным коттеджем либо щитовой постройкой подобной высоты достаточно. При работе с двухэтажными домостроениями проектируют толщину основы не менее 220-ти миллиметров, а с цокольным этажом – даже 300-т миллиметров. Можно добиться повышения жесткости без увеличения толщины, снабдив плиту дополнительными ребрами жесткости.

Подготовка

Перед обустройством подобного фундамента под дом удаляют плодородный слой. Затем осуществляется трамбовка, что невозможно при работах с пластичными и вязкими видами грунта. Благодаря заглублению справляются и с этой проблемой, и с устранением потерь тепла. Установку бетонного основания можно осуществлять на разных глубинах, что удобно для планирования цокольного этажа.

Котлован следует подчистить, чтобы добиться создания правильных геометрических форм. Использование геотекстиля необходимо для предотвращения смешивания песка с грунтом. Трамбовку песка осуществляют послойно с выравниванием по уровню.

Опалубка

Благодаря небольшой высоте задача облегчается, но использование стенок категорически запрещается. Требуется обеспечить надежную фиксацию стенок опалубки с помощью деревянных брусков, так как большая масса раствора обладает мощным воздействием. Они крепятся к деревянным распоркам.

Армирование

Монолитную плиту усиливают двумя рядами сетки с точно рассчитанными размерами ячеек. Толщину прутьев подбирают в соответствии с процентом содержания стали в поперечных разрезах.

Бетонирование

Заливку монолита осуществляют с использованием бетона высокой прочности. Зачастую пользуются пластификаторами, обладающим воздухововлекающим воздействием. При самостоятельном приготовлении смеси рекомендуется воспользоваться замедлителями схватывания, чтобы избавиться от проблем с холодными швами.

Заливку смеси начинают с внешних углов с одновременным уплотнением посредством глубинного вибратора. Выравнивание верхнего слоя осуществляют с помощью длиной рейки. В условиях жаркого климата необходимо обеспечение повышенной влажности, чтобы не допустить растрескивания. Если плита одновременно является и качественным полом, ее шлифуют приблизительно через три недели после заливки.

Фундамент монолитная плита своими руками

Планируя строительство жилого дома, хочется выбрать прочный и обязательно доступный по общей стоимости вариант основания, но что делать, если грунт недостаточно твердый, пучинистый или торфяной?

Планируя строительство жилого дома, хочется выбрать прочный и обязательно доступный по общей стоимости вариант основания, но что делать, если грунт недостаточно твердый, пучинистый или торфяной? Структура почвы на различных территориях отличается, что вполне естественно. В таких условиях можно выполнить своими руками фундамент в виде монолитной плиты, так как затрат на материалы и без того слишком много, а с учетом простоты конструкции такого основания можно сэкономить на строительных работах, выполнив все самостоятельно.



Назначение, преимущества и недостатки плитного основания

Монолитный фундамент в виде единой плиты способен выдерживать очень большие нагрузки, что обеспечивается наличием арматурного каркаса. Но нередко такой вариант основы под постройку применяется и в случаях строительства довольно легких объектов. Это объясняется тем, что в некоторых местностях структура грунта не позволяет возводить другие виды фундаментов. А плитная основа сводит к минимуму вероятность проседания постройки, так как чем больше площадь основания, тем меньше риск, что дом немного уйдет в почву из-за довольно большой нагрузки. Именно поэтому такая основа наиболее предпочтительна в местах с пучинистым или торфяным грунтом.

Благодаря своей конструкции фундамент из монолитной железобетонной плиты своими руками создается просто, так как не требует выполнения сложных манипуляций.

Единственное, что может смутить строителя, так это необходимость подготовки ямы довольно большой площади, что представляет собой весьма трудоемкий процесс. Отсюда вытекает еще один недостаток — существенная стоимость, так как благодаря своим габаритам такое основание потребует большого количества материалов, чтобы соорудить монолитную плиту под всем домом.



Разновидности плитного основания

Для того чтобы ещё больше упрочить конструкцию в некоторых случаях задействуются дополнительные элементы. Но всего различают две основные разновидности монолитной плиты:

1. Плоская — представляет собой наиболее распространенный вид основы и не имеет никаких дополнительных выступов, а выполняется в виде плоской подошвы.

2. Ребристая — тоже является плитой, однако, в ее основании оборудуются специальные ребра, которые позволяют упрочить конструкцию, но при этом дополнительно усложняют строительство. Так, для того, чтобы возвести плитный ребристый фундамент своими руками, необходимо дополнительно вырыть траншеи. Пустоты между ними заполняются песком и щебнем. По своей сути эти ребра представляют собой в некотором роде ленточный фундамент, только над ним обустраивается еще монолитная железобетонная плита.

Если рассматривать просто плитную основу без ребер, то и здесь существует несколько типов конструкции. По большей части отличия заключаются в том, какие материалы задействуются при строительстве каждого из них. Различают:

  • плитный фундамент с арматурным каркасом и песчаной подушкой;
  • фундамент с пеноплексом и гидроизоляцией, причем такая конструкция также выполняется на песчано-гравийной подушке с применением арматуры;
  • железобетонная плита на песчаной подушке с прокладкой гидроизоляционного слоя;
  • плита с геотекстилем представляет собой многослойную основу, которая строится с условием выполнения бетонной прослойки перед тем, как будет залита плита с арматурным каркасом;
  • фундамент с применением пенополистирола.



Последовательность действий при строительстве монолитной плиты

Перед тем, как строить плитный фундамент своими руками, необходимо оценить нагрузку, которую будет оказывать на грунт коробка дома. Это делается для определения глубины основания под постройку. Как правило, плитный фундамент выполняется в пределах 15 — 40 см. Наиболее легкие постройки, например, коттедж или баня не требуют массивного фундамента и достаточно будет плиты 15 — 20 см.

Определившись с параметрами основания, можно приступать к подготовке ямы. Делается это как собственноручно, так и с участием специальной техники — бульдозера. Здесь опять же все зависит от сложности работ. Котлован под такой фундамент может достигать глубины 1,5 метров. Необходимо выбрать слой глины, который в дальнейшем заменяется песчано-гравийной подушкой. Очень важно при выполнении этих работ следить за тем, чтобы подошва будущего фундамента была максимально ровной, так как перекосы чреваты деформациями фундамента в будущем.

Далее возводится опалубка по периметру котлована. Учитывая тяжесть используемых материалов, следует оборудовать распорки во избежание разрушения деревянной конструкции по мере заполнения котлована бетонной смесью.

Следующим шагом выполняется гидроизоляция, при необходимости фундамент утепляется. После чего возводится армированный каркас. Прутья используются довольно прочные — не менее 10 мм. Часто применяется диаметр 14 мм. После всего этого осуществляется заливка бетоном.



Весь процесс (видео)

Как видно, технология строительства монолитной плиты достаточно проста. Самым сложным является подготовка котлована, так как слишком велика площадь такого фундамента. Но функционально эта конструкция оправдывает себя благодаря повышенной прочности.

Читайте также:

схема устройства своими руками, пошаговая инструкция

Чтобы строительство нового дома своими руками через пару лет не переросло в капремонт, нужно позаботиться о правильном фундаменте. От него требуется не только выдерживать вес постройки – с этим-то проблем обычно и не возникает. Гораздо труднее компенсировать влияние излишне подвижного грунта на стены. На сложных участках со слабой почвой с этой задачей может справиться только фундамент монолитная плита.

Оглавление:

  1. В каких случаях выбирается плита?
  2. Строительство по шагам
  3. Полезные советы

Когда без плиты не обойтись?

По сути это всего лишь железобетонная «подушка», на которой и стоит дом. Благодаря максимальной площади опоры нагрузка от строения передается на грунт уже в распределенном виде, а давление уменьшается в несколько раз. И чем шире окажется «пятно контакта» на схеме, тем оно ниже. Это свойство позволяет применять плитный фундамент там, где вес постройки превышает несущую способность почвы.

Еще один случай, когда без сплошного основания не обойтись – пучинистые грунты (пески, супеси, все глинистые типы). Сюда же можно отнести обводненные и заболоченные зоны. Использование на таком участке монолитной ленты приведет к тому, что одна часть дома в сезон будет подниматься, другая опускаться, а несущие стены просто станут работать на разрыв. И если упругое дерево подобные нагрузки еще способно переносить, то кирпичные или блочные постройки от такого обращения быстро пойдут трещинами.

Выход – та же монолитная плита. Помните картинку из учебника физики, где спичечный коробок качается на волнах, но не двигается? По такому же принципу будет работать и плоский фундамент. Грунт может поднимать или опускать его, а дом останется неподвижен относительно бетонной плоскости.

Это два исключительных случая, когда применение монолитной основы экономически оправдано. В любой другой ситуации от него лучше отказаться в пользу более дешевых металлических свай или бетонных лент. Впрочем, это лишь вопрос денег – других ограничений нет. Цена фундамента под ключ даже небольшой толщины в 25 см начинается от 3600 руб/м2, более мощная плита потянет уже на 4000-5200. И даже устройство монолитного основания своими руками выйдет лишь вдвое дешевле, так как главная статья расходов – это закупка и доставка стройматериалов. А их как раз потребуется немало.

Поэтапная технология возведения

Если участок как раз попал под определение исключений или строителю не так жалко денег, как собственных сил, пора знакомиться с монолитной технологией и изучать руководство по устройству плиты. Пошаговая инструкция разделяет строительство фундамента на отдельные этапы. Каждый шаг – это новый слой своеобразного «пирога», и пропускать ни один нельзя. Работы традиционно начинаются с разметки, подготовки и выравнивания котлована. В него и будут постепенно укладываться стройматериалы. Обычно под мелкозаглубленный плитный фундамент достаточно снять пласт плодородной почвы и вырыть ровную площадку на глубине от 0,5 до 0,7 м.

Дальше порядок работ будет таким:

1. Устройство дренажной подушки.

Засыпают первый слой песка, увлажняют и трамбуют его до получения ровной поверхности. В зависимости от веса будущей постройки (с учетом самой плиты фундамента) толщину готовой подушки выбирают от 20 до 30 см. Сверху стелют геотекстиль и делают повторную отсыпку на высоту 20 см, но уже из щебня.

На этом этапе можно выполнить бетонную подготовку из жидкого раствора марки М100. При наличии гравийной подушки этот пункт необязателен, хотя стоимость заливки невелика, зато пользы много. Толщина защитного бетонного слоя составляет всего 1 см, но обеспечивает большую устойчивость фундамента на грунте и лучшую его защиту от избыточной влаги. На этом же этапе можно позаботиться об утеплении монолитного основания и частично реализовать технологию шведской плиты. Для этого по всей площади формируется сплошная подушка из пенопласта или полистирола высокой плотности. Но, опять-таки, все на усмотрение хозяина.

2. Гидроизоляция фундамента.

Самый недорогой и важный этап работ, после которого монолитная плита приобретает «иммунитет» к разрушительному влиянию влаги. Ведь незаглубленное основание в любом случае окажется выше уровня промерзания грунта, и зимой впитавшаяся вода начнет разрывать его изнутри. Недоступность бетона для воды станет залогом его длительной службы.

Инструкция по гидроизоляции фундамента рекомендует начинать работы с геоткани поверх дренажа. Ее преимуществом иногда называют непроницаемость для цементного молочка, но чтобы оно достигло слоя гравия, плиту пришлось бы заливать водой из шланга.

На самом деле плотная мембрана обеспечивает защиту тонкой изоляции от повреждений. На геоткань в два слоя укладывают п/э пленку толщиной 0,2 мм и спаивают стыки двойным швом. Иногда в качестве гидробарьера используют рубероид, но срок его службы недостаточно большой – лет через 10 он сгниет, а заменить будет нельзя. Изоляция берется такой ширины, чтобы по окончании работ плитный фундамент можно было обернуть ей с торцов. Так создается безразрывный водонепроницаемый слой, который защитит бетон от влаги и последующего разрушения с приходом морозов.

3. Монтаж опалубки и каркаса.

Плитный фундамент имеет небольшую высоту – от 15 до 40 см, так что для палубы будет достаточно обычных досок. Главное – хорошо их укрепить, поставив боковые укосы и распорки, а также проверить параллельность противоположных стенок. Арматура укладывается двумя горизонтальными поясами с поперечными перевязками. Размер ячеек выбирается от 200 до 300 мм – такая схема армирования монолитной фундаментной плиты считается оптимальной в плане прочности, хоть и требует большого расхода стержней и вязальной проволоки. Расстояние от концов прутьев до внешних стенок монолита должно быть около 50 мм. Это обеспечит металлу надежную защиту от коррозии в теле бетона.

Если же планируется армирование фундамента стеклопластиковой арматурой, разницу можно уменьшить вдвое, так как композит совершенно не боится влаги. В остальном схема укладки стержней остается прежней. Подобная замена традиционного металла выполняется прутьями меньшего диаметра и дает неплохую экономию средств, при этом прочность каркаса сохраняется. Плюс – на разрыв сопротивление у стеклопластиковой арматуры гораздо выше, чем у той же АIII.

4. Укладка бетона.

Весь объем опалубки фундамента необходимо заливать в один прием. Вручную такое количество раствора приготовить будет сложно, так что проще заказать его доставку с ближайшего РБУ. Марка бетона выбирается на основании прочностного расчета, но обычно хватает М250-М350. Главное, чтобы подвижность смеси была достаточной – класс П3 или выше, если работы выполняются в жаркую погоду.

Свежезалитая монолитная плита уплотняется и выравнивается вибромашинами либо заглаживается широким правилом. Качество бетонной поверхности на этом этапе имеет огромное значение, так как схватившийся раствор тяжело поддается обработке. Лучше сразу все сделать правильно, чем потом шлифовать цементный камень. Плита накрывается пленкой, но уже через сутки ее придется смачивать. Вообще бетонные работы желательно подгадывать на сырую и пасмурную погоду, чтобы гидратация протекала в нормальном режиме.

По технологии монолит должен набирать прочность 4 недели, но распалубку фундамента можно выполнить и раньше. Для продолжения строительства бетону хватит и 70 % от заявленной марки – их он достигнет уже на второй неделе. Так что выжидать полный срок необязательно. После распалубки оставленные края гидроизоляции поднимают с земли и припаивают к торцам плиты.

Рекомендации

Технология устройства монолитного основания действительно является самой простой и не требует от строителей большого опыта. Именно поэтому ее часто выбирают те, кто вынужден обходиться своими силами. Ведь при соблюдении инструкции серьезные ошибки практически исключены, а с расходами на первых порах никто не считается.

Но на строительстве монолита можно, а порой и нужно экономить. Для этого делают расчет толщины плитного фундамента на основании схемы постройки. Монолит должен быть достаточно мощным, чтобы сопротивляться нагрузкам на изгиб в промежутках между стенами. Частично «плечо рычага» можно уменьшить за счет формирования на плите ребер жесткости.

В то же время фундамент слишком большой толщины окажется не только материалоемким и дорогим, но еще и увеличит давление на грунт за счет своего веса. Так что стоит потратить полчаса времени и самостоятельно разобраться в технологии проектирования ж/б-плит.

Плитный фундамент своими руками: как сделать, инструкция, расчет

Многие называют его основой фундаментного дела. Кто-то считает его наиболее универсальной технологией для основания любых типов зданий. Фундамент в виде плиты действительно удобен, выгоден, рационален, особенно в условиях отсутствия подвальных, технических подполий и подземных помещений. На нем стоят как малоэтажные постройки типа каркасных или бревенчатых домов до многоэтажных высоток. В чем же секрет такой прочности данной технологии? Так ли она универсальна? И каковы современные технологии возведения плитных фундаментов? Об этом и пойдет речь в данной статье.

Содержание статьи

Фундаментная плита – особенности технологии


Характерным отличием этого типа основания является сплошная плита, призванная распределить равномерно нагрузки, возложенные на нее от вышестоящего здания. Поскольку здесь имеются ввиду нагрузки на прогиб, ее обычно делают из железобетона, и реже из бетона.

Плитные фундаменты устраивают на слабых, сыпучих, глиняных и даже подвижных грунтах, поскольку плита снижает неравномерность осадки от различных частей здания, при этом оказывая небольшое удельное давление на грунт.

Основой для проектирования плиточных фундаментов являются:

  1. Результаты инженерно-геологических изысканий и анализов бурения грунтовых скважин;
  2. Опыт постройки и эксплуатации зданий или строений, расположенных на аналогичном фундаменте, и находящихся поблизости от места застройки;
  3. Проведенный анализ технико-экономических характеристик различных типов фундамента;
  4. Определения требований технического задания на составление проекта;
  5. Условия для строительства здания или сооружения, и его последующей эксплуатации.

Задание на проектирование состоит из архитектурного решения планировки здания, которое определяется заказчиком или архитектурным бюро. Далее инженерным расчетом определяются все виды нагрузок на фундамент, которые и являются базовыми показателями для создания проекта фундаментной плиты.

В современном строительстве принято различать следующие типы плитных фундаментов:

  • Классическая монолитная плита – основной тип фундамента, который имеют в виду, когда заводят речь о плитных разновидностях оснований. Главный элемент – монолитная плита, имеющая вид здания в сечении и определяющая его периметр. Толщина такой плиты варьируется в пределах 200-300мм. Упрочняют ее для компенсирования деформационных сдвигов арматурным каркасом. Такой фундамент еще называют «плавающим», поскольку плита находится у самой поверхности или на ней, и изменяет свое положение при сдвигах грунта полностью. Для устройства такого типа фундамента принято производить уплотнение грунта и бетонную подготовку;
  • Плитный фундамент «перевернутая чаша» – отдельный вид плиточного фундамента, который оснащен ребрами жесткости в нижней его части, заглубленными в грунт. Преимущество данного фундамента в том, что он позволяет значительно увеличить высоту плиты над уровнем наружной поверхности грунта. Кроме того, ввиду особенностей расположения и применения несъемной опалубки, такой фундамент можно заливать в один прием. Основные ребра жесткости располагаются по периметру, вспомогательные – на возможных перекрестиях фундамента. Их, также, как и плиту основания фундамента, делают монолитными и армируют каркасом из арматуры. Назначение этих ребер жесткости – увеличение деформационной стойкости и прочности плиты, принимающей на себя неравномерные вертикальные нагрузки. Промежутки между периметром фундамента, образующих котлован, принято засыпать вровень с плитой;
  • Коробчатый фундамент «чаша» – монолитный фундамент, оборудованный в верхней его части выходящими ребрами по всему его периметру. Такое усиление дополняет жесткости и устойчивости плиточному фундаменту, и способно выдержать большие нагрузки от вышестоящего здания;
  • Плита, оборудованная кессоном – технология плиточного фундамента, оборудованного нишей или подвальным помещением, заливаемым вместе с плитой. Такое сооружение применяют для возведения летних кухонь, гаражей, бассейнов. Прежде чем устраивать такой фундамент, стоит обратить внимание на положение грунтовых вод относительно нижней точки заглубления кессона, и при необходимости произвести дополнительные меры по его гидроизоляции;

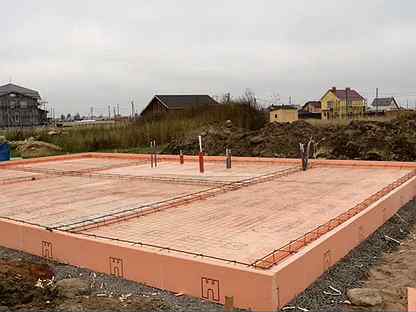

  • Утепленная шведская плита (УШП) – относительно новый вид плиточного фундамента, представляющий собой многослойное фундаментное основание, верхняя часть которого – монолитная плита, покоящаяся на плотных слоях утеплителя из пенополистирола, XPS. В теле этих слоев проводят различные линии коммуникации, выходящие прямо во внутрь здания. В самой же плите часто располагают системы теплых полов, таким образом снижая до минимума теплопотери от бетона.

Иногда, ввиду архитектурных и других особенностей здания, плитный фундамент приходится делать разноуровневым. Такой перепад создается из-за сильного уклона рельефа или же достройки различных примыкающих строений: пристроек, эркеров, террас. В этом случае принято соединять основную плиту с примыкающей через деформационный шов. Делается это для того, чтобы при кажущейся целостности плиты, сохранить свой коэффициент просадки за каждым фундаментом в отдельности. При разных нагрузках у каждой плиты этот показатель свой, и если их жестко объединить, то со временем образовываются трещины, иногда приводящие к плачевным результатам.

Бетон – главный материал для плиточного фундамента


Железобетонные конструкции, будь то фундаментная плита, колонна или балка, на 80-95% состоят из бетона. Поэтому именно от соблюдения всех технических характеристик при его изготовлении зависит не только качество самого материала, но и прочность и долговечность исходных ЖБК элементов.

Согласно указанию для проектирования плитных фундаментов, бетон для плиты применяется не ниже марки М200. Его составляющими являются:

  • Вяжущее – портландцемент;
  • Мелкие и крупные заполнители – песок, щебень;
  • Вода.

Для бетонной подготовки используют бетон марки не ниже М50. Толщина этого подготовительного слоя рассчитывается исходя из индивидуальных геологических особенностей объекта застройки, и составляет не менее 100мм. При наличии влагонасыщенных грунтов, как например, глинистых оснований, толщину бетонной подготовки увеличивают до 200-250мм.

Приготавливают бетон несколькими способами. Для небольших строений, типа хозпостроек, бань, террас, веранд подойдет бетономешалка. Площадь такого фундамента ориентировочно 20-30м.кв. С помощью бетономешалки его можно залить за один-два дня своими руками. Пропорциональность раствора можно соблюдать выверенными емкостями лопат, ведер и т.д.

Для более объемной и постоянной работы применяется так называемый товарный бетон, производимый специализированными предприятиями. Большинство компаний, занимающихся профессионально строительством и возведением фундаментов, предпочитают именно готовый бетон, или же полусухую смесь, затворяемую водой прямо на объекте застройки. По себестоимости материала такой способ несколько дороже, однако излишние трудо- и времязатраты в сочетании с чрезмерной нагрузкой на оборудование для устройства фундамента выходят значительно дороже.

Арматурный каркас – необходимость или прихоть?


Принято считать, что железобетонные элементы имеют несомненное преимущество перед бетонными. В отношении фундамента из монолитной плиты это правило можно с уверенностью принять за аксиому, поскольку упругость и деформационная стойкость ЖБК (железобетонных конструкций) в десятки раз больше нежели в тех, в которых отсутствует армирование. А поскольку плита пропорционально вытянутая по горизонтали, изгибающий момент, действующий от вертикальных нагрузок, значительно выше поперечной силы, учитывающей горизонтальные деформации.

Основным условием, при котором выполняется работа ЖБК, является прочное адгезионное сцепление арматуры с бетоном, а также исключение ее взаимодействия с окружающей средой (коррозия). Для этого на железные пруты арматуры нанесен рифленый рисунок, способствующий лучшему ее закреплению в теле железобетонных элементов. Помимо этого, армирующий каркас принято изготавливать вязанным, а не сварным, поскольку деформационные процессы из-за перепадов температур, изменения влажности и других факторов, могут привести к нарушению этих прочных связей.

Арматурный каркас обычно повторяет форму плиты или армируемого элемента. Для современных плитных фундаментов каркасы чаще вяжут с помощью мягкой вязальной проволоки. Продольную и поперечную арматуру располагают с заданным интервалом, регулируя прочность каркаса и расход материала. По строительным правилам арматурный каркас принято располагать так, чтобы он не касался грунта в нижней его части, и не выглядывал ни одной из его сторон. Это влияет на долговечность металла и его коррозионную стойкость в течение всего эксплуатационного срока.

Арматура для каркасов плиточных фундаментов производится из нескольких основных материалов:

  • Металл – горячекатанные низколегированные конструкционные стали, класс А240-400. У рабочей арматуры рисунок ребристый, специально наносимый для лучшего сцепления элементов каркаса между металлом и бетоном. У конструктивной или вспомогательной рисунок отсутствует;
  • Полимеры – группа современных материалов, в которые входит стекло-композитные, базальто-композитные, угле-композитные и арамидо-композитные волокна и составляющие.

Сравнение технических свойств и характеристик этих двух материалов – стали и композита – обычно приводит к выбору в сторону классического варианта из металла, поскольку композитные материалы проигрывают в упругости и вязкости, а также стоят дороже. Однако и у них есть свои несомненные плюсы, например, легкость и высокая прочность.

Опалубка для плиточных фундаментов


Для формования монолитной плиты и составных частей плитного фундамента применяется опалубка. Поскольку плотность или объемная масса тяжелых бетонов, наиболее часто применяемых для устройства плиточных фундаментов, составляет 2000-2500кг/см.куб., щитовая опалубка должна быть прочной и хорошо закрепленной, чтобы выдержать заданную форму.

Опалубка бывает двух видов:

Для самой плиты, которая расположена у самой поверхности или над ней, целесообразней использовать съемную опалубку, позволяющую выполнять эти работы многократно. Щиты для нее обычно не широкие, высотой до 50-60см с учетом бетонной подготовки. Их производят наборными из деревянных досок, но сегодня находят применение такие современные материалы, как влагостойкая фанера, OSB.

Щиты для плиты принято устанавливать строго по периметру фундамента, ориентируясь при этом на шнур, натянутый в качестве выверенных направляющих. Закрепляют щиты между собой на соединительные рейки с помощью гвоздей и саморезов. Для устойчивого положения опалубки применяют деревянные упоры из бруса, которые забивают в грунт по диагонали с небольшим интервалом. Такой способ не дает щитам деформироваться под тяжестью бетонной заливки.

Для изготовления вспомогательных элементов – рёбер чаши – обычно применяется несъемная опалубка. Она остается после заливки в грунте, и подчас выполняет дополнительные функции по тепло- и гидроизоляции бетонного элемента. Ее производят как из щитовых материалов, так и полистирола, XPS.

Гидроизоляция и теплоизоляция плиточных фундаментов


Из-за большой площади соприкосновения с грунтом, на защиту от влаги и снижение теплопотерь при устройстве плиточного фундамента принято обращать особое внимание.

Для гидроизоляции применяются разные способы:

  • Обмазочный – для него характерно применение мастик, в состав которых входит битумные полимерные материалы. Готовые субстанции могут быть как на синтетической, так и на акриловой основе. Наносят их кистью, валиками или распылителями;
  • Оберточный – в этом случае используют оберточные гидроизоляционные материалы, типа рубероида, биполя, стеклоизола или техноэласта. Эти рулонные материалы производят также на основе битума, и закрепляют методом наплавления.
Для сплошных плиточных фундаментов эти способы могут применяться лишь после заливки плиты, для ее защиты со стороны ребер, да и то, если плита имеет хоть какое-либо заглубление. Однако наибольшее увлажнение происходит обычно в нижней ее части, от грунтовых вод и скопления осадков. Для устранения этих явлений производят грунтовый дренаж, водоотвод, а также бетонную подготовку. Защитить от увлажнения осадками монолитную плиту поможет бетонная отмостка.

Теплоизоляция плиточных фундаментов производится в нижней части плиты и с ее боков. Используются пенопласт, пеноплекс, плиты экструдированного пенополистирола. Для определения достаточной толщины утеплителя применяют теплоизоляционный расчет.

Делаем плитный фундамент своими руками


Пошаговую инструкцию по устройству плиточного фундамента рассмотрим подробно на примере возведения утепленной шведской плиты (УШП).

  1. Подготовка основания – начальный этап устройства любого фундамента, состоящий из цикла подготовительных работ земляного цикла. Основная задача – создать такую грунтовую подушку, которая имела бы минимальный коэффициент сжимаемости и подвижности под постоянной нагрузкой от здания. Для этого земляной грунт принято изымать, а на его место засыпать песок, попеременно трамбуя его специальными механизмами – ручными виброплитами;
  2. Подводка коммуникаций – устройство различных линий электро- и водоснабжения подводят к дому на следующем этапе. Септик и канализационные подводы труб к дому также принято устраивать загодя, до бетонирования плиты;
  3. Установка опалубки – для такого вида плиточного фундамента применяют несъемную опалубку из плотного ПСБ или XPS. Специально для таких работ используются формованные листы или блоки, подходящие по высоте, и стыкующиеся между собой на монтажный клей. Снаружи эту опалубку принято гидроизолировать по всему периметру фундамента. Нижняя часть плиты также устилается плитами утеплителя толщиной 8-10см, через который проходят все подводы коммуникаций;
  4. Ливневая канализация и отмостка – с наружной части плиты, в качестве системы водоотведения, устраивается ливневая канализация и отмостка. Система ливневки состоит из принимающих колодцев и лючков, которые соединены между собой трубопроводом. Отмостку можно изготовить из плит ПСБ, XPS, покрыв ее впоследствии слоем бетона. Для ее ширины достаточно 40-50см;
  5. Монтаж металлического каркаса – после устройства опалубки, в готовую полость плиты помещают металлический каркас из арматуры. Он должен покрывать всю площадь плиты. Его производят в виде сетки с ячейками от 100-200мм, из арматуры диаметром 12мм. Каркас прочно закрепляют скобами из железного прута, чтобы он не съехал при заливке бетона;
  6. Устройство системы теплых полов – трубы водяных теплых полов располагаются под металлическим каркасом, чтобы прогревать монолитную плиту снизу. Также на данном этапе выводят трубы водоснабжения и электрические кабеля, защищенные ПВХ гофрой;
  7. Бетонирование – заключительная часть устройства УШП, которую производят за один прием. При хорошей подготовке это не доставляет трудностей, тем более, что общая толщина плиты составляет всего 250-300мм, из которых треть составляет плиты утеплителя. В автоматизированном режиме заливку производят с помощью хоботов, подающих бетонный раствор под давлением. В ручном режиме это делают посредством подачи раствора ведрами по желобам. Одновременно с заливкой производят и уплотнение свежего бетона вибраторами, чтобы исключить остатки воздуха в теле бетонного элемента;
  8. Уход за бетоном – монолитная железобетонная плита застывает в течение 28дней. В течение всего этого периода, особенно в жаркий период года, бетонную поверхность плиты принято поливать водой, и накрывать полиэтиленовой пленкой, чтобы избежать чрезмерно быстрого его высыханий и появления на поверхности трещин.

Чтобы плиточный фундамент оставался на протяжении долгих лет надежной опорой для вашего дома, его необходимо сделать правильно. Эту работу можно осуществить только используя инженерный подход, с изучением всех характеристик предложенных технологий и свойств грунтов на вашем участке. Очередность работ показывает, что для загородных домов и коттеджей рациональнее приобрести готовый бетон, а также произвести тщательные подготовительные мероприятия по земельным работам, установке опалубки и каркаса. Хорошо организованная заливка бетона занимает совсем немного времени, а справиться с ней может бригада всего из нескольких рабочих. Все что остается, это выбрать подходящий тип плиточного фундамента под ваше строение, которое будет радовать не только ваше поколение, но и будущее.

Также предлагаем прочитать Вам о самостоятельном возведении столбчатого, свайного или ленточного фундамента.

Видео посвящено устройству плитного фундамента на основе западной технологии УШП, которую успешно применяют для загородного домостроения. Это позволяет максимально уменьшить теплопотери и снизить расходы на проведение наружных коммуникационных линий, которые проводятся на стадии устройства фундаментной плиты.

Похожие статьи

Плитный фундамент своими руками — монолитный фундамент

Необходимость выбора типа фундамента возникает еще на стадии проектирования будущего дома, до начала строительства. Очень важно при этом учитывать особенности климатических условий местности, где будет возводиться здание, нагрузки от сооружаемых конструкций, а также особенности почвы и глубину залегания грунтовых вод. Наиболее надежным, но в тоже время дорогим, считается правильно выполненный плитный фундамент. Из-за значительных финансовых затрат плитный фундамент в частном строительстве встречается довольно редко, но если ваш бюджет позволяет, можете сами убедиться, что данный тип фундамента способен достойно защитить дом от всяческих неблагоприятных внешних воздействий. В целях экономии можно попробовать сделать плитный фундамент своими руками. Для этого необходимо узнать, что он представляет собой и какова технология его изготовления.

Плитный фундамент — схема устройства

Основой плитного фундамента является монолитная бетонно-армированная плита. Если бетонная плита укладывается глубоко в грунт, то такая конструкция считается глубоко заглубленным фундаментом, в противном случае – мелко заглубленным. В первом случае у плиты толщина достигает полутора метров, а во втором 40-60 см. В случае самостоятельного изготовления фундамента при возведении частого дома лучше выбрать второй вариант, поскольку в случае глубокого фундамента для формирования котлована потребуется специальная техника, что повлечет дополнительные траты.

Прочность считается основным достоинством плитного фундамента. На нем можно спокойно возводить в несколько этажей стены из кирпича и бетона.

Обратите внимание! В случае проседания грунта в отдельных местах, плита сможет перемещаться вместе с грунтом без признаков деформации и создания напряжений в отдельных частях здания (появления на стенах трещин).

Хорошенько подумайте, стоит ли экономить на фундаменте, особенно если дом будет строиться на нестабильном грунте.

Последовательность работ

Характеристики плитного фундамента
  • На выделенном под строительство участке необходимо выкопать котлован для фундамента глубиной приблизительно полметра и длиной сторон на метр длиннее стен будущего дома (это необходимо для организации дренажной системы). Дренажная система обеспечивает отвод воды от внешних стен здания. Монтировать ее следует до заливки фундамента.
  • Как только котлован готов, следует изготовить опалубку и установить ее в котловане. Для изготовления опалубки подходят и деревянные доски и фанера – материал обязательно должен быть крепким, способным выдержать нагрузки от бетона. Допускается также использование уже готовой опалубки, которую можно приобрести в свободной продаже, но это повлечет увеличение денежных расходов.
  • Далее на дно котлована нужно насыпать песок, тем самым создать песчаную подушку, которая позволит более равномерно воспринимать нагрузку от строящегося дома и затем передавать ее на поверхность грунта при его проседании и промерзании. Именно песчаная подушка будет являться своеобразным буфером, поглощающим возникающие напряжения. Песок следует хорошо утрамбовать, чтобы поверхность была близка к практически идеально выровненной.
Утрамбовка подушки
  • Для защиты подушки от вымывания песка на нее сверху следует насыпать слой щебня, который дополнительно будет выполнять функцию дренажной системы. Вода, при прохождении сквозь слой щебня, будет ослаблять свой напор и потеряет способность вымывать песок. Следовательно, нагрузки на песчаную подушку будут сведены к минимуму (подушка не будет деформироваться). Щебень также необходимо равномерно распределить по песчаной поверхности и затем тщательно утрамбовать.
  • На следующем этапе на сформированную песчано-щебневую поверхность сверху заливается цементно-песчаный раствор слоем в пять сантиметров. Данный слой стяжки станет основой для укладки следующего гидроизоляционного слоя.
  • Далее следует уложить гидроизоляционный материал (к примеру, рубероид) на предварительно нанесенную мастику.
  • После полного высыхания мастики требуется выполнить заливку второго слоя цементно-песчаного раствора (по-прежнему толщиной пять сантиметров), дабы обеспечить защиту гидроизоляции от различных повреждений, которые могут возникнуть во время монтажа арматурного каркаса изготавливаемой бетонной плиты.
Обустройство заглубленного фундамента
  • Теперь пора приступать к созданию арматурного каркаса. Изготавливается он из ребристой арматуры, благодаря которой обеспечивается надежное сцепление с бетоном. Каркас – это металлическая сетка из прутков арматуры, связанных мягкой стальной проволокой. В сетке размеры ячеек могут быть разными, их следует рассчитывать, так как они зависят от величин будущих нагрузок на фундамент. Чаще всего размер ячеек делают 30×30см. Чем меньше ячейки, тем прочнее будет каркас, но при этом и большее количество арматуры будет потрачено на его изготовление.
Заливка монолитного фундамента
  • Как только каркас установлен, сразу можно браться за заливку бетонного раствора в опалубку. Для изготовления монолитной армированной плиты необходимо использовать высококачественный бетон. Заливать бетонный раствор следует либо сразу в полном объеме, либо равномерными горизонтальными слоями. Ни в коем случае нельзя выполнять заливку отдельных секторов плиты и потом пытаться стыковать их между собой, поскольку тогда в местах вертикальных швов могут возникнуть трещины (под действием нагрузок) и положение в таком случае не сможет спасти даже прочная арматура.
Разравнивание плитного фундамента

Как только бетон окончательно схватится, можно считать плитный фундамент готовым.

Обратите внимание! Для уменьшения смещения плиты от горизонтального положения, следует в нижней ее части изготовить ребра жесткости (трапециевидного сечения полосы бетона) и углубить их в грунт. Ребра жесткости обеспечивают стойкость, большую прочность и надежность фундамента, а также усиливают сцепление с грунтом.

При соблюдении последовательности работ и использовании качественных материалов в нужном количестве, вам будет вполне по силам изготовить плитный фундамент самостоятельно.

Видео

Посмотрев этот видеоролик, вы узнаете об особенностях изготовления плитного фундамента:

А здесь вы узнаете, как залить и выровнять фундамент по шведской технологии:

Как построить комплект для небольшого дома: выбор фундамента

После того, как вы выбрали землю для своего нового комплекта для небольшого дома и позаботились о подключении инженерных сетей, вашим следующим шагом в процессе строительства небольшого дома будет определение типа фундамента. это будет иметь. Это одно из самых важных решений, которые вы примете во время строительства вашего дома.

Хотя стоимость различных типов фундаментов обычно играет большую роль в вашем решении, вам также следует учитывать следующие вопросы при выборе фундамента для вашего нового дома:

Вопросы, которые следует задать о Home Foundations

  • Подпадает ли район под замораживание?
  • Какой уклон участка?
  • Каков риск затопления или плохого дренажа?
  • Опускается ли температура ниже нуля на длительное время?
  • Есть ли риск торнадо или других суровых погодных условий?
  • Мне нужно много места для хранения вещей или дополнительное жилое пространство?
  • Какой у меня бюджет?

После того, как вы ответите на эти вопросы, воспользуйтесь приведенной ниже информацией, чтобы сузить выбор фонда. Как вы увидите, некоторые типы фундаментов могут быть лучшим вариантом для вашего нового комплекта для небольшого дома, в зависимости от того, как они подходят для условий вашей земли и других уникальных потребностей.

Предупреждение о том, что ваши затраты на каждый тип фундамента могут сильно различаться в зависимости от региона, в котором вы строите дом, и других факторов, таких как доступная рабочая сила.

Вот четыре типа фундаментов для дома, которые вы можете выбрать для своего небольшого дома, в порядке от наименее дорогого до самого дорогого:

5 типов фундаментов для дома

  1. Монолитный фундамент из плит
  2. Фундамент из несущих стеновых плит
  3. Пирс и Beam Foundation
  4. Crawl Space Foundation
  5. Basement Foundation

Монолитный фундамент плиты — $

Плюсы Cons
  • Более дешевое строительство
  • Более быстрое отверждение / высыхание означает более быстрое строительство
  • Устойчивость к вредителям снизу
  • Более доступная благодаря меньшему количеству ступенек
  • Меньший риск попадания грунтовых газов, таких как радон
  • Низкие затраты на обслуживание
  • Не подходят для зон, подверженных наводнениям
  • Не идеально для склонов земельный
  • Дорогостоящий в ремонте
  • Складов нет. a
  • Отсутствие безопасной зоны во время активности торнадо
  • Может быть менее привлекательным
  • Доступ вредителей через стены, расположенные ближе к земле
  • Полы могут казаться холоднее
  • Не идеально для зон сейсмической активности
Средняя стоимость По всей стране: около 10 000 долл. США
Стоимость квадратного фута: 5–7 долл. США

Фундамент для стеновых перекрытий со стволом —

долл. США
Плюсы Минусы
  • Намного стабильнее, когда требуется заполнение землей
  • Может быть построено на разной высоте для разной высоты участка
  • Придает домам более высокий вид и может быть поднят или опущен по желанию
  • Занимает больше времени, чем монолитная плита, поэтому затраты на рабочую силу будут выше
Средняя стоимость в стране: около 12000 долларов США
Стоимость квадратного фута: 8–1 доллар США 0

Фундамент пирса и балки — $$

Плюсы Минусы
  • Защита от затопления
  • Доступные инженерные коммуникации, воздуховоды и электрическая сеть
  • Меньше дорогой в ремонте
  • Подходит для наклонных ландшафтов
  • Легкий доступ для проверки на вредителей
  • Полы могут казаться холоднее
  • Менее энергоэффективно
  • Повышенный риск плесени
  • Грызуны могут найти пространство привлекательным
  • Возможное провисание, скрипящий пол
  • Менее подходит для нужд доступности
  • Менее подходит для районов с ураганами или сейсмической активностью
Средняя стоимость по всей стране: около 11000 долларов США
Стоимость квадратного фута: 7-13 долларов США

Фонд Crawl Space — $$$

Плюсы Минусы
  • Более теплые полы
  • Доступные инженерные сети, воздуховоды и электрическое оборудование
  • Подходит для участка с уклоном
  • Легко осматривать
  • Менее затратно в ремонте
  • Устойчивость к сейсмической активности
  • Более длительное время строительства
  • Более дорогое
  • Склонность к влаге, накоплению воды
  • Приют для вредителей
  • Ограниченное хранение
  • Не так энергоэффективно
  • Менее подходит для нужд доступности
Средняя стоимость по стране: около 14 500 долларов США
Стоимость квадратного фута: 10-19 долларов США

Фундамент подвала — $$$$

Плюсы Минусы
  • Подходит за наклонный участок
  • Дополнительные жилые и с Место для хранения
  • Защита от штормов
  • Энергоэффективность
  • Стоимость дополнительного пространства меньше основной жилой площади
  • Легкий доступ для ремонта и обслуживания
  • Долговечность
  • Повышенный потенциал перепродажи
  • Дорого
  • Более длительная выдержка бетона / сушка замедляет выполнение проекта
  • Чувствительность к затоплению
  • Чувствительность к плесени и грибку
  • Недостаток естественного света, за исключением случаев выхода из дома
  • Повышенный риск грунтовых газов, таких как радон
Средняя стоимость По всей стране: около 27000 долларов США.
Стоимость квадратного фута: 17–33 долларов США.

Присмотревшись к комплектным фундаментам для дома

Комплекты для дома с фундаментами целиком

Если вы хотите добавить больше готовой жилой площади, или вам нужно дополнительное место для хранения вещей, фундамент подвала — лучший вариант.В регионах с активным торнадо фундамент подвала также предлагает место для безопасности в суровые погодные условия. Подвал — отличный выбор для развалин, потому что окна и двери на нижнем уровне делают пространство комфортным и обеспечивают легкий доступ на задний двор.

Хотя фундамент подвала обычно является самым дорогим вариантом фундамента, он также обеспечивает максимальную окупаемость инвестиций. По данным HomeAdvisor, средняя стоимость фундамента подвала составляет 18 долларов за квадратный фут.

Могу ли я построить фундамент подвала где угодно?

Короткий ответ — наверное. Чтобы построить подвал в районах с высоким уровнем грунтовых вод, плохими почвенными условиями или на нисходящих склонах, фундамент должен включать соответствующие дренажные системы и водонепроницаемые мембраны.

Какие бывают подвалы?
  • Подвалы из каменной кладки : В этом типе подвала стены построены из блоков каменной кладки, которые имеют стыки, в которых блоки соединяются друг с другом, что обеспечивает их надлежащее армирование.Стены гидроизолированы (не гидроизолированы) во избежание просачивания воды. Строительство фундамента из бетонных блоков может продолжаться, потому что у него нет длительного времени отверждения. Блочные стены добавляют стоимость, потому что для строительства требуются опытные каменщики.
  • Подвалы из сборных панелей: Бетонные панели производятся вне строительной площадки, а затем устанавливаются с помощью крана. поднимается краном и ставится на место. Основным преимуществом этого типа стены по сравнению с бетонной стеной является сокращение трудозатрат и времени, необходимых для установки.Большинство фундаментов из сборных панелей можно возвести примерно за шестую часть времени, необходимого для заливки бетона.
  • Заливные бетонные стены Подвалы: Это наиболее распространенный тип фундамента подвала. Эти фундаменты вырываются на минимальной глубине 8 футов. Бетон заливается в герметичные опоры. Учтите, что это замедлит процесс сборки вашего дома из-за времени, необходимого для отверждения.
Преимущества бетонного основания
  • Прочность: Заливанный бетон обладает прочностью на сжатие и изгиб, которая намного превосходит блочные стены.
  • Безопасность: Заливной бетон обеспечивает вдвое большую огнестойкость, чем пустотные бетонные блоки.
  • Гибкость конструкции: Заливной бетон подходит для большинства домашних конструкций и может быть выполнен с кирпичной или гладкой отделкой.

Комплекты для дома с фундаментами для подполья

Если на вашей земле высокие грунтовые воды, хорошим выбором будет фундамент для подполья. Кроме того, если вы живете в засушливом климате или строите в районе, где почва уплотнена и ее трудно копать, установка фундамента для подполья может быть хорошим вариантом.

Подвал — это в основном небольшой подвал, но обычно над землей. Как и подвал, пространство для подполья должно быть герметичным, изолированным, кондиционированным и контролируемым. Местные строительные нормы и правила устанавливают требования. Одно требование, которое можно упустить из виду, — это доступ для контроля термитов, чтобы инспектор мог легко оценить ущерб в будущем.

Комплекты для дома с плиточным фундаментом

При надлежащей подготовке площадки плиточный фундамент может снизить стоимость проекта строительства дома до 10 000 долларов.Еще одно преимущество плиточного фундамента, также называемого подушкой, заключается в том, что бетон быстрее застывает. Это означает, что строительство не должно замедляться почти так же сильно, как бетонный фундамент подвала.

Бетон для плитных фундаментов обычно имеет толщину от 4 до 6 дюймов.

Для всех плитных фундаментов перед заливкой подушки необходимо спланировать водопровод, так как коммуникации закладываются в бетон. На поэтажных планах вашего дома будет указано расположение линий обслуживания.

Как климат влияет на фундамент из плит

Ваша земля и климат будут определять, подойдет ли фундамент из плит для вашего дома.Для участков, подверженных затоплению, плиточный фундамент может быть не лучшим вариантом, но есть исключения. Правильно построенная площадка включает дренажные системы.

Строительные комплекты для дома в районах со значительным промерзанием требуют более глубоких нижних колонтитулов и других приспособлений для плит, поскольку пучение грунта между замерзанием и оттаиванием может вызвать растрескивание.

Обычные типы фундаментов из плит
  • Плавающие перекрытия: У этих фундаментов с подкладкой нет нижних или отдельных нижних колонтитулов. Бетон заливается в каркас поверх грунта, подготовленного с гравием для дренажа и армирования стальной сеткой и арматурой.Такой фундамент не рекомендуется использовать в холодном климате.
  • Slab-On-Grade: Этот фундамент включает нижние колонтитулы, залитые вместе с подушкой. Его также называют монолитным, потому что и плита, и нижние колонтитулы представляют собой одно бетонное целое. Такой фундамент не подходит для участков с длительными периодами промерзания.
  • Т-образный: Эта конструкция плиты разработана специально для участков с промерзанием грунта. Строительство предполагает выемку грунта под линией промерзания грунта по периметру нижних колонтитулов.Фундаментные стены оформляются по нижнему колонтитулу, а затем заливаются бетоном. Подушка заливается на подготовленный грунт и фундаментные стены. Плита крепится к стенам анкерными болтами.

Комплекты домов с опорными и балочными фундаментами

Многие дома до середины 1900-х годов были построены на опорных и балочных фундаментах, также называемых столбами и балками. По мере развития методов фундамента из плит, фундаменты из опор и балок стали менее распространенными.

В этой конструкции вертикальные опоры приподнимают дом над землей, оставляя пространство для лазания внизу. Балки, расположенные горизонтально поперек опор, поддерживают конструкцию. Благодаря высоте и открытому пространству этот фундамент защищает дома в зонах, подверженных затоплению.

Пирс и балочный фундамент хорошо подходят для небольших домов правильной формы. Но без надлежащего дренажа дождевая вода и влага могут скапливаться в подползине пирса и фундамента балок, что может привести к появлению плесени и плесени.

Фундамент можно использовать и под наклонный участок.

Строительный комплект Правильный путь фундаментов для дома

Будь то подвал, плита, подвесное пространство или балки, выбор правильного фундамента начинается с закладывания надлежащего фундамента — в буквальном смысле.Фундамент вашего нового жилого дома должен быть построен на твердой земле с достаточным дренажем.

И, как следует из названия, большая часть вашего строительного проекта зависит от планирования и решений, принятых до заливки фундамента. Убедитесь, что ваши планы водопровода и канализации соответствуют планам и планам этажей, которые вы обсуждали с Mighty Small Homes. Мы можем отрегулировать и настроить любой из наших комплектов сборных домов в соответствии с потребностями фундамента вашего нового дома.

Планирование идеального фундамента значительно упрощает сборку комплекта для небольшого дома.


Больше из нашего Как построить комплект для небольшого дома Серия :

Часть 1 — Как построить комплект для небольшого дома: начало работы

Часть 2 — Как построить комплект для небольшого дома : Выбор земли

Сколько стоит установка фундамента?

Фото: Shutterstock

Ищете точную информацию о затратах на установку фундамента?

Отлично, вы в нужном месте.В этом руководстве вы узнаете:

  • Средняя стоимость установки различных типов фундаментов
  • Расшифровка стоимости устройства фундамента
  • Средняя стоимость квадратного метра установки фундамента
  • Как сэкономить на устройстве фундамента дома

Когда вы планируете построить дом, фундамент является одним из наиболее важных элементов конструкции, поскольку он поддерживает весь дом и обеспечивает ровную ровную поверхность для строительства.

Многие домовладельцы и частные лица на этапе планирования часто задаются вопросом, какова общая стоимость установки фундамента. В зависимости от типа фундамента, который вы планируете, и почвы под ним, цены могут значительно различаться.

В этой статье я разберу стоимость наиболее популярных типов фундаментов домов по квадратным футам, и это должно дать вам хорошее представление об ориентировочной цене. Я также расскажу, что связано с установкой фундамента, стоимостью замены фундамента, и расскажу некоторую дополнительную информацию, которая вам понадобится, прежде чем начинать работу.

Сколько стоит установка нового фундамента?

В среднем стоимость установки нового фундамента для стандартного дома площадью 1200 квадратных футов колеблется от примерно 4500 долларов до примерно 40 тысяч долларов, при этом в среднем по стране около 10 тысяч долларов. Стоимость дома площадью 2400 квадратных футов составляет от 12 000 до 80 000 долларов, а средняя стоимость — около 27 000 долларов.

Я привожу здесь очень приблизительные цифры, чтобы дать вам базовый план для вашего дома, но, конечно, окончательная смета будет зависеть от площади вашего дома, типа фундамента и некоторых других факторов окружающей среды.Сначала я разделю эти средние значения по типу фундамента.

Получите бесплатные котировки от специалистов местных фондов

Бетонная плита Стоимость

Бетонные плиты, как правило, являются самым дешевым типом фундамента для установки. Поскольку они построены по принципу перекрытия, они не требуют значительных земляных работ или постоянного обслуживания и, как правило, не вызывают проблем с влажностью. Тем не менее, они могут сделать ремонт дома — например, ремонт встроенных водопроводных сетей — более дорогостоящим, и они не подходят для районов с глубокими морскими линиями.

Существует два основных типа плитных фундаментов, и я приведу среднюю цену на оба ниже.

Монолитный

Монолитная плита сооружается за одну заливку, при этом плита и опоры устанавливаются одновременно.

Эти фундаменты обычно стоят от 4500 до 20 000 долларов в зависимости от размера и почвенных условий, при средней стоимости 9 000 долларов.

Стенка ствола

Стена ствола очень похожа на монолитную плиту, но сначала устанавливаются опоры и фундаментные стены, а затем поверхность засыпается и утрамбовывается перед заливкой плиты.Они дороже монолитных плит, так как требуют дополнительного шага и трудозатрат. Это видео ниже покажет вам, как они устроены:

Фундамент под стенку ствола обычно стоит от 7000 до 21000 долларов, при средней стоимости 12000 долларов.

Стоимость фундамента для пирса и балки

Фундамент из опор и балок состоит из ряда выровненных и анкерных опор, которые поддерживают балки, на которых построен ваш дом. Они идеально подходят для неровных участков и участков, где могут возникнуть наводнения или землетрясения. Они позволяют оставлять под вашим домом пространство для хранения, но эта область часто подвержена накоплению влаги и может привести к образованию плесени.

Фото: Shutterstock

Стоимость опор и балочного фундамента обычно колеблется от 7 500 до 21 000 долларов при средней стоимости около 11 000 долларов.

Эта цена зависит от нескольких факторов, в том числе от размера вашего дома и количества требуемых опор.Опоры устанавливаются на расстоянии 5-10 футов друг от друга, но дополнительные опоры для выступов или в зависимости от состояния почвы немного увеличат цену.

Стоимость фундамента для подкрадывания

Фундамент подползания включает в себя выкопку большой площади земли и строительство пространства под вашим домом глубиной от 18 до 4 футов. По периметру фундамента создается поддержка вашего дома, и часто по всему пространству располагаются колонны для дополнительной поддержки.

Фундамент для подполья может включать пароизоляцию, что делает его лучше защищенным от влаги и роста плесени, чем фундамент для опор и балок.Однако он не предлагает такого большого вертикального пространства, как прогулочная прогулка или дневной подвал.

Стоимость фундамента для подполья колеблется от 8000 до 21000 долларов, при средней стоимости около 14000 долларов. Если вы планируете установить пароизоляцию, вам следует ожидать прибавить от 1200 до 4000 долларов в зависимости от размера вашего фундамента.

Полный подвал

Полные подвалы строятся так же, как и фундаменты подполья, но требуется больше раскопок, чтобы получить полную глубину 8 футов среднего фундамента.Блочный фундамент строится по периметру, а большие колонны обычно проходят через середину подвала, чтобы выдержать вес дома наверху.

Фундаменты подвала обычно включают пароизоляцию для защиты от накопления влаги и роста плесени. Эти дополнительные затраты и дополнительные трудозатраты, необходимые для проведения массивных земляных работ и обратной засыпки, делают этот тип фундамента самым дорогим.

Фото: Shutterstock

Средняя цена полной установки фундамента подвала составляет около 40 000 долларов, а цены варьируются от 25 000 до 80 000 долларов в зависимости от размера.Если вы планируете установить готовый подвал, вы можете рассчитывать добавить от 7000 до 20000 долларов в зависимости от площади и отделки.

Сколько стоит новый фундамент?

Учитывая, что стоимость нового фундамента составляет от 4500 до 80 000 долларов, вы можете задаться вопросом, почему существует такая большая разница в цене. Чтобы лучше понять, откуда берутся эти диапазоны, я считаю, что лучше всего обсудить различные факторы, которые увеличивают общую цену.

Планирование

Планирование — это ваш первый шаг к строительству фундамента, и это будут ваши первые расходы. Вы должны соответствовать местным строительным нормам и правилам, которые включают получение разрешений на строительство. Получение надлежащего разрешения имеет важное значение для законного строительства, и ваш муниципалитет будет взимать от 500 до 2000 долларов только за открытие ваших разрешений.

Вам также необходимо убедиться, что фундамент, который вы строите, безопасен, что чаще всего включает в себя отчет о грунте и другие соображения.Строителю необходимо знать тип почвы, уплотнение и глубину линии промерзания, чтобы определить и построить самый безопасный фундамент для вашего района. Тестирование обычно стоит около 1000 долларов, и вы можете добавить около 800 долларов, если вам нужны отчеты о наводнениях или сейсмические данные.

Проверки

Затем вам необходимо, чтобы ваш фундамент осмотрел инженер-строитель, чтобы убедиться в его структурной прочности. Стоимость проверки фундамента в среднем составляет около 500 долларов, но может стоить и 1800 долларов.Эта проверка — еще один важный шаг, и строительство не должно продолжаться, пока инженер не подпишет ваш фундамент.

Материалы

Большая часть стоимости вашего фундамента, конечно, будет составлять материалы, включая стоимость бетона. В зависимости от типа фундамента, который вы устанавливаете, для поддержки вашего дома будут установлены тысячи фунтов бетона или бетонных блоков. Фундамент также требует армирования арматурой и молдинга, что увеличивает стоимость.

Если вы планируете утеплить фундамент, вы можете рассчитывать добавить около 2000 долларов в зависимости от типа фундамента и используемого изоляционного материала.

Дренаж

Независимо от того, устанавливаете ли вы плиту или цельный подвал, накопление влаги вокруг фундамента может вызвать значительные повреждения водой и даже привести к разрушению фундамента. Правильный дренаж — необходимость при установке фундамента.

Простые дренажные системы, такие как профилирование или установка водоотливного насоса, могут быть относительно недорогими и стоить от 1000 до 5000 долларов.Более дорогие дренажные системы, такие как французские водостоки, в среднем стоят от 6000 до 15000 долларов.

Тепловое излучение

Вам также необходимо подумать о том, как будет отапливаться ваш дом и как ваша система отопления повлияет на ваш фундамент. Если вы планируете установить лучистое отопление, вы можете рассчитывать на стоимость от 5000 до 10 000 долларов, в зависимости от типа вашего фундамента.

Дополнительные проектные затраты могут также относиться к фундаментным плитам, если у вас есть какая-либо другая система водяного отопления, так как трубопроводы должны проходить через бетонную плиту.Затраты на ремонт в будущем также, как правило, будут выше.

Уплотнение

Наконец, вам нужно будет подумать о стоимости гидроизоляции фундамента. В большинстве случаев я рекомендую пароизоляцию на всех типах фундаментов, включая плиты. Пароизоляция препятствует попаданию влаги в подполье, в подвал или на первый этаж. Они будут стоить в среднем 3000 долларов, но могут варьироваться от 2000 до 5000 долларов в зависимости от типа и размера вашего фундамента.

Фото: Shutterstock

Следует отметить, что пароизоляция более дорогая — но также более важная — в подвальных помещениях и фундаментах подвала, учитывая, что вертикальные бетонные стены также нуждаются в обработке.

Калькулятор стоимости бетонного фундамента по проекту и площади

Может быть полезно просмотреть руководство по стоимости, основанное на предлагаемом вами стиле фундамента, а также на площади вашего нового фундамента в квадратных футах. Ниже я приведу среднюю цену за квадратный фут для различных типов фундаментов и некоторые факторы, которые могут повлиять на эти оценки.

Квадратным футом

Бетонная плита (монолитная)

Можно ожидать, что монолитный фундамент из бетонных плит будет стоить около 4 долларов за квадратный фут.Выступы, добавление лучистого тепла и герметизация пароизоляцией могут увеличить эту стоимость.

Бетонная плита (стенка ствола)

Стена ствола требует больше труда, чем монолитная плита, поэтому средняя стоимость квадратного фута немного выше и составляет 5 долларов. Выступы, лучистое тепло и герметизация также увеличивают эту стоимость.

Фундамент для опор и балок

Опоры и балочные фундаменты обычно также стоят около 5 долларов за квадратный фут. Стоимость часто увеличивается, если у вас есть выбоины, требуются дополнительные опоры в зависимости от состава почвы или требуется дополнительная выемка грунта, чтобы закрепить опоры ниже линии глубокого промерзания.

Установка теплоизоляции и пароизоляции также значительно увеличит эту стоимость, как и надлежащий дренаж, если потребуется.

Фонд Crawl Space

Средняя стоимость фундамента для подполья составляет около 7 долларов за квадратный фут. Эта стоимость обычно увеличивается, если также устанавливаются изоляция и пароизоляция, и это могут быть проекты DIY после установки в зависимости от того, насколько вы удобны. Водосливные насосы немного увеличат цену, а французский слив может значительно увеличить стоимость.

Полный подвал

Полные подвалы — самый дорогой тип фундамента, средняя цена которого составляет 18 долларов за квадратный фут. Настоятельно рекомендуется добавить изоляцию и пароизоляцию, как и французский водосток, что также увеличивает стоимость. Только отделка подвала может очень легко удвоить цену за квадратный фут, в результате чего средняя стоимость составит около 40 долларов за квадратный фут.

Сколько стоит поднять дом и заменить фундамент?

Если ремонт фундамента невозможен или вы хотите установить новый фундамент, весь ваш дом необходимо будет поднять и опереть, а существующий фундамент будет удален и заменен. Средняя стоимость возведения дома площадью 1200 квадратных футов и замены фундамента составляет около 30 000 долларов, но это может стоить до 100 000 долларов в зависимости от нескольких ключевых факторов.

Если грунт под вашим фундаментом нестабильный, домкрат будет стоить значительно дороже. Цена также может увеличиться, если потребуются дополнительные земляные работы или осмотр. Наконец, ваши расходы будут значительно выше, если вы поднимете свой дом из-за расположения в зоне затопления, так как вам нужно будет следовать спецификациям FEMA.

Как сэкономить на установке фундамента?

Фундаменты являются важной частью строительства вашего дома, и, хотя вы, конечно, не хотите экономить на стоимости, я также понимаю, что вы, возможно, захотите сэкономить деньги на установке, если это возможно. Ниже я рассмотрю наиболее важные методы экономии средств для каждого типа фундамента, чтобы помочь вам сократить расходы, когда это целесообразно.

Экономия денег с бетонной плитой

Самый простой способ сэкономить на бетонной плите — выбрать монолитную плиту, а не створчатую стену, что сэкономит вам около 1 доллара на квадратный фут. Вы также можете отказаться от установки пароизоляции. У большинства плитных фундаментов нет серьезных проблем с влажностью или гнилью, особенно если вы находитесь в относительно сухом климате, и это может сэкономить до 1000 долларов на вашей установке.

Стоимость фундамента для пирса и балки

Расходы на опоры и балочные фундаменты имеют тенденцию к увеличению по мере добавления опор, поэтому лучший способ сэкономить на установке — это выбрать дом идеально прямоугольной формы. Отсутствие выступов ограничит количество необходимых опор, что значительно снизит ваши общие расходы.

Стоимость фундамента для подкрадывания

Самая значительная экономия, которую вы получите при установке фундамента в подвесном пространстве, — это отказ от пароизоляции. Это не рекомендуется, если вы не живете в засушливом климате и совсем не подвержены наводнениям. Вы можете бороться с небольшим скоплением воды с помощью надлежащего дренажа снаружи и водоотливного насоса внутри, но вы должны помнить, что влага все равно будет попадать внутрь!

Хотя вы не сэкономите денег и в конечном итоге будете тратить больше, один из лучших способов получить больше за свои деньги — это установить вместо этого полноценный подвал. Ваша рентабельность инвестиций выше, а ваша жилая площадь значительно увеличится.

Полный подвал

Установка полностью в подвале — самая дорогая, поэтому здесь вы можете сэкономить больше всего денег. Избегание пароизоляции сэкономит несколько тысяч долларов, но без его установки есть те же подводные камни, что и при установке в обходное пространство.

Лучший способ сэкономить на полноценной подвальной установке — оставить ее незавершенной. Незаконченная отделка подвала, скорее всего, снизит цену более чем вдвое.

Красные флажки при установке нового фундамента?

На этапах планирования и начального строительства фундамента для нового дома есть несколько вещей, на которые следует обратить внимание, которые могут указывать на дополнительные проблемы или расходы в будущем.

Во-первых, если ваш местный подрядчик не запрашивает или не рекомендует испытание грунта, это хороший показатель того, что он не рассматривает лучший и самый безопасный тип фундамента для вашего участка и климата. Почвенные условия могут существенно повлиять на эффективность и структурную целостность различных типов фундаментов и сыграть важную роль в стилях, которые должны быть установлены.

Во-вторых, ваш подрядчик может посоветовать, что осмотр инженером-строителем перед закладкой фундамента не требуется. Вы всегда должны получать две оценки — одну до и одну после установки фундамента, поскольку инженер сможет указать на потенциальные проблемы и передовой опыт в зависимости от вашей почвы и климата.

Наконец, вы всегда должны убедиться, что ваш подрядчик обсуждает надлежащий дренаж до того, как земля будет взломана. Знающие профессионалы будут знать местность и потенциальный ущерб от насыщенной почвы, поэтому узнайте тип дренажа перед тем, как начать установку, чтобы позже вас не удивили дополнительные расходы.

поднятых фундаментов против плитных фундаментов | by Home Front Inspect

Есть два типа фундаментов, которые вы должны учитывать при строительстве дома. * Первый — это «приподнятый» фундамент, который представляет собой основание, созданное по периметру здания, к которому прибивают подоконник или нижнюю плиту, а затем строят дом наверху. Многие старые дома, построенные до начала 70-х годов, были построены с подпольями и с поднятым фундаментом. Почти во всех домах, кроме самых старых, есть большие анкерные болты, которые надежно прикрепляют дом к фундаменту.

Сегодня, однако, выкапывание пространства внутри фундаментов, установка форм для фундаментов и строительство приподнятого дна — это очень тяжелые и дорогостоящие операции. В результате строители предпочитают фундамент из бетонных плит, который и быстрее строить, и дешевле. Многие застройщики проложат «инженерные коммуникации» в фундаменте, такие как водопровод и кабели. В большинстве случаев это нормально, но если дом подвергается ненадлежащему дренажу и происходит «вспучивание», это может привести к поломке всех инженерных сетей в плите, и единственный способ отремонтировать его — это отбойным молотком отбойным молотком отбойным молотком. асфальтоукладчик, чтобы добраться до линии обслуживания.Это случается не часто, но когда это происходит, исправление может оказаться очень дорогостоящим. Владельцы домов с плиточным фундаментом должны быть осторожны, чтобы отвод воды в доме и вокруг него всегда был «положительным». Это означает, что он ведет от здания.

Хорошо сделанные фундаменты с выступом из ствола, подобные тем, которые используются для подполья, кажется, со временем оседают довольно равномерно, тогда как плиты склонны к непостоянной оседанию и растрескиванию. От того, где вы живете, зависит, какой фундамент вам нужен.

Плиты лучше использовать, если вы находитесь в очень влажном месте, но они должны поднимать блок примерно на фут насыпи. Плитный фундамент также обеспечивает большую устойчивость дома. Если вы видите дом под наклоном, значит, у фундамента большая проблема. При просмотре домов обратите внимание на структуру и основу. Любые трещины или наклонные участки должны быть проверены профессионалами. Если есть сомнения, пригласите подрядчика для проверки.

Плюсы поднятого фундамента

Дома с поднятым фундаментом, даже с более глубоким фундаментом, будут двигаться, и не менее важно поддерживать дренаж вокруг поднятого фундамента.Но у вас также будет более легкий доступ ко всем инженерным сетям — водопроводам, линиям электропередач и отоплению / вентиляции. Единственное, что можно увидеть в более старом доме, — это «трещины от расширения» в гипсокартоне, часто в верхней части дверей и в углах дома. Причина, конечно же, в том, что здание очень немного двигается, и со временем в гипсокартоне появятся трещины.

На возвышенных домах, по-видимому, проще ходить и стоять, чем на бетонных плитах. Бетонную плиту легче чистить в таких местах, как кухня, мастерская или ванная, но она также тяжелее для тела.Если вы живете в зоне, подверженной наводнениям, вы заплатите меньше страховки за систему фальшпола.

Фальшполы теплее плитных. Бетон не боится холода. Если бетонная плита стоит на земле, она также будет собирать влагу в дом и быть постоянным источником плесени. Эта плесень может быть очень опасной и дорогой, если ее не контролировать.

Фальшполы позволяют домовладельцам перемещать сантехнику намного проще, чем при плитном фундаменте. Трубы, вставленные в бетонную плиту, выполнены из камня.Сантехника требует взлома бетонного пола и его повторной заливки, чтобы переместить кухонную раковину или унитаз. С фальшполом у вас будет легкий доступ ко всем вашим трубам.

Плюсы плиты

Некоторые из преимуществ брусчатки включают низкие эксплуатационные расходы. После герметизации и отделки бетонный пол практически не вызывает проблем. В случае запечатывания не так много вещей, которые могут проникнуть через него. Падение предметов на бетон нанесет объекту больше вреда. Так что не роняйте телефон на бетонный пол! Если бетон все же повредится, это очень просто исправить.Вы можете красить или красить бетон, чтобы он выглядел как дерево, кирпич или плитка. В бетон можно установить нагревательные элементы, чтобы защитить ваш дом от зимних месяцев. После того, как бетон уложен, его также можно облицовывать плиткой, ковровым покрытием или даже отделывать различными цветами. У плиты есть варианты стиля для тех, кто считает это важным.

Заключение

Когда дело доходит до перекрытия и фальш-фундамента, необходимо учитывать несколько факторов. Одна из наиболее важных причин — это территория, в которой вы находитесь. Например, если вы проживаете в зоне, подверженной землетрясениям, приподнятый фундамент сделает больше защиты.Эта причина та же самая, если вы жили в районах, подверженных наводнениям. Однако, если вы находитесь в зоне, подверженной плесени, вы можете использовать плиту.

Пост Raised Foundation vs. Slab Foundation впервые появился на Full Home Inspection Home Front Inspect Los Angeles.

из
https://homefrontinspect.com/raised-foundation-vs-slab-foundation/

Подготовка к строительству фундаментной плиты

Строительство фундамента — неотъемлемая часть любого строительного проекта. Хотя заливка плиты может быть грязной изнурительной работой, процесс подготовки площади под бетонную плиту относительно прост. Вот несколько вещей, которые необходимо сделать, чтобы подготовить участок перед заливкой бетона. Важно отметить, что в следующей статье объясняется, что нужно для подготовки фундаментной плиты надземного дома. Подземные плиты и плиты, необходимые для коммерческих зданий, могут потребовать различных методов подготовки.

1 — Обрамление области для плиты

Используя доски размером 2 на 12 дюймов, сделайте рамку вокруг области, где будет заливаться плита.Этот фрейм называется формой. Можно использовать готовые формы, но они часто дороже, чем обычные доски. Как только форма установлена ​​на место, ее необходимо укрепить кольями и 2-дюймовыми и 4-дюймовыми досками, чтобы при заливке бетона ее вес не прогибал ее.

2 — Выровняйте землю внутри формы

Лопаты и грабли должны использоваться для полного выравнивания земли внутри формы. Используйте лазерный уровень, чтобы убедиться, что земля абсолютно ровная.

3 — Опоры для копания

По всей внутренней части формы, примерно на 3 фута от периметра, необходимо вырыть траншею шириной 1 фут и глубиной около 7 футов.Чтобы траншея была вырыта по прямой линии, обычно проводят веревку от одного конца формы к другому. Затем прямо под этой струной выкапывается траншея. Важно правильно вырыть траншею для фундамента, потому что это то, что не дает плите опрокидываться вперед и назад при намокании, промерзании почвы и т. Д. Подобные траншеи необходимо выкопать в местах, которые будут находиться под любыми несущими стенами. дома, который будет построен на плите.

4 — Утрамбовывать землю

Чтобы максимально уплотнить почву, чтобы она стала устойчивым основанием для фундамента, по ней необходимо проложить трамбовку или прыгающий домкрат.Эти инструменты снова и снова ударяют тяжелым грузом о почву, заставляя частицы грязи сближаться. На чрезвычайно больших работах для этого иногда используется паровой каток. Обязательно утрамбуйте траншеи, вырытые для опор, и помните: слишком большой утрамбовки не бывает.

5 — Подготовка арматурного стержня

Вдавите стойки в траншеи основания так, чтобы их вершины доходили примерно до середины траншеи. Вдоль этих стоек необходимо привязать арматуру так, чтобы после заливки бетона арматура плавала в середине траншеи и укрепляла основание.После того, как арматурный стержень правильно размещен в траншеях фундамента, необходимо построить арматурную сетку над землей. Еще раз, используйте колья, чтобы поднять арматуру над землей. Сетка арматурных стержней должна покрывать всю площадь внутри формы, а расстояние между стержнями должно составлять около 2 футов. Это создаст серию квадратов размером 2 на 2 фута. Свяжите арматуру с помощью анкерных стяжек и начните замешивать бетон, который нужно заливать.

Фундамент сарая: типы, инструкции и советы

Успех или неудача вашего сарая во многом зависит от его фундамента.Даже самые хорошо спроектированные и построенные навесы не прослужат очень долго, если они установлены на слабом или плохо построенном основании. Поэтому создание прочного и прочного фундамента, возможно, является самым важным шагом в строительстве сарая. А теперь давайте посмотрим на лучшие варианты фундамента для вашего сарая.

Нормальный и морозостойкий

Существует несколько различных типов фундаментов навесов, но их можно разделить всего на две категории: ровные и морозостойкие.

Фундаменты с грунтовым покрытием

Другое название фундамента с грунтовым покрытием — плавающий фундамент.Этот тип сидит прямо на земле. Одним из их преимуществ является то, что их легко и быстро построить. Для этого типа фундамента не нужно копать ямы или заливать бетон. Фундамента на уровне грунта достаточно для большинства сараев малого и среднего размера.

Морозостойкие фундаменты

Морозостойкие фундаменты создают больше проблем при строительстве, чем обычные типы, но они намного прочнее и долговечнее. По этой причине морозостойкие фундаменты часто называют постоянными фундаментами .Хотя этот тип фундамента можно построить практически где угодно, он хорошо работает в местах с более холодной погодой и морозным пучком. Морозостойкие фундаменты обычно изготавливают путем заливки бетонных фундаментов, опор или монолитной плиты. Но вы также можете создать один из столбов-сараев, в котором используется серия высоких круглых столбов или квадратных столбов, вставленных в глубокие ямы. Морозостойкий фундамент идеален — и часто требуется кодекс — для больших навесов.

Фундамент на уровне земли

Фундамент на уровне грунта — это фундамент, который стоит на земле.Это не постоянный фундамент навеса. Поэтому при необходимости его можно переместить. Это может быть моноблочный, полозьевый или каркасный фундамент. Вы бы выбрали один из них, если у вас есть сарай маленького или среднего размера, если вы, возможно, захотите перенести сарай в какой-то момент или если вы не можете копать землю.

Блоки из монолитного бетона

Фундамент из цельнобетонных блоков под навес 10 × 12

Для строительства этого типа фундамента используется серия блоков из монолитного бетона. Их следует раскладывать прямыми рядами, на равном расстоянии друг от друга. Размер вашего сарая и пиломатериалы, используемые для перекрытия перекрытий, определят, сколько блоков вам нужно и сколько места будет между ними.

Важно: Используйте монолитные бетонные блоки для фундамента. Не используйте пустотелые стеновые блоки. Со временем они могут треснуть и рассыпаться из-за веса вашего сарая.

Блоки, наиболее часто используемые для наземных фундаментов, имеют толщину 4 дюйма, ширину 8 дюймов и длину 16 дюймов. Существуют также блоки толщиной 2 дюйма, называемые блоками для патио, которые можно установить поверх более толстых блоков, когда необходимо поднять один блок вместе с другими.

Совет: Удалите траву под каждым монолитным бетонным блоком, чтобы представить эрозию почвы. Мы рекомендуем использовать 2-3 дюйма гравия, чтобы покрыть грязь. Утрамбуйте гравий ручным трамбовкой, а затем положите на него блок.

Фундамент с салазками

Фундамент с салазками для навеса 4 × 8

Фундаменты с салазками уже более 300 лет используются для поддержки сараев и других уличных построек. Построить такой фундамент на грунте очень просто. Используя две или более длинные прямые полозья (бревна), положите их на землю параллельно друг другу и на равном расстоянии друг от друга.Постройте на них каркас пола сарая.

На возведение фундамента на салазках требуется совсем немного времени, и это один из самых простых вариантов. Одним из их преимуществ является то, что они равномерно распределяют вес здания по широкой поверхности. Но лучше всего их использовать на достаточно ровных участках. Обычно салазки изготавливаются из обработанных давлением 4×6, 6×6 и 8×8. Размер может варьироваться в зависимости от размера строящегося сарая.

Наконечник: Если длинные прямые бревна недоступны, салазки могут быть изготовлены путем группового забивания 3-4 гвоздей 2×6 или 2×8, обработанных давлением.После соединения их следует поставить на край.

Фундамент с деревянным каркасом

Фундамент с деревянным каркасом для сарая 10 × 12

Фундамент с деревянным каркасом изготавливается путем сооружения прямоугольного деревянного каркаса и его размещения поверх слоя из гравия. Строить очень легко. Затем поверх каркаса возводятся стены сарая. Одна из причин, по которой фундаменты с деревянным каркасом так популярны, заключается в том, что они допускают множество вариантов напольного покрытия. Например, пространство пола внутри рамы может быть заполнено кирпичом, бетоном, гравием, мраморной крошкой или плитами из голубого камня.Вы также можете просто прикрутить настил, обработанный под давлением. Обработанные давлением 4×4, 4×6 или 6×6 обычно используются для изготовления деревянных каркасов. Угловые соединения внахлест используются для соединения бревен вместе, или они также могут быть уложены друг на друга по два или три бруса и скреплены вместе. Для этого подойдут конструкционные шурупы или длинные ландшафтные шипы.

В качестве альтернативы можно использовать доски 2 × 8 как для внешнего контура, так и для внутренних балок. Обратите внимание, что короткие внутренние балки расположены в шахматном порядке для облегчения установки.

Если площадка не выровнена заранее, можно использовать опоры из бруса 6 × 6 и средней длиной 3 фута (в зависимости от уклона рельефа, который необходимо компенсировать)

Совет: Чтобы древесина не гнила преждевременно, обязательно используйте пиломатериалы, обработанные под давлением, которые рассчитаны на контакт с землей.

Морозостойкие фундаменты

Морозостойкие фундаменты способны выдерживать больший вес, чем грунтовые фундаменты, поэтому их часто выбирают.Они являются постоянными, а создание одной предполагает несколько дополнительных этапов. Вы должны копать ниже линии промерзания и использовать бетон и опоры для поддержания структурной целостности фундамента. Этот тип фундамента не сдвинется. Некоторые примеры этого типа включают в себя амбары с столбами, бетонные опоры и фундаменты из бетонных плит. Этот вариант очень полезен для более холодных мест, где отрицательные температуры могут повредить фундамент сарая.

Бетонные опоры

Фундамент бетонных опор для навеса 12 × 12

Пирс — это просто бетонный столб, залитый в яму в земле.Если вы строите сарай в регионе с холодной погодой, проследите, чтобы отверстия выходили ниже линии замерзания. Это может предотвратить негативное воздействие морозного пучки на ваш сарай. Два или более рядов опор поддерживают каркас перекрытия сарая. Если вам нужно увеличить высоту опоры над землей, выровняйте отверстия трубками из волокнистой формы, которые широко известны под торговым названием Sonotube, а затем заполните трубы бетоном. Каркас перекрытия сарая может быть прикреплен к бетонным опорам с помощью оборудования из оцинкованного металла, например, анкеров для столбов или соединителей балок.Только не забудьте установить оборудование в опоры до того, как бетон затвердеет.

Совет: Морозостойкие фундаменты обычно требуются по нормам для сараев площадью более 200 кв. Футов или выше 12 футов. Однако строительные нормы и правила в разных штатах различаются, поэтому обязательно уточняйте их у местного здания. отдел для точных требований в вашем районе.

Фундамент из бетонных плит

Фундамент из бетонных плит

Фундамент из бетонных плит — лучший выбор для больших хозяйственных построек, которые будут использоваться для хранения тяжелого оборудования, такого как деревообрабатывающие станки, тракторы, лодки, мотоциклы, снегоходы и автомобили. Есть два основных способа заливки бетонной плиты, но только один можно отнести к морозостойкому фундаменту. Это называется монолитной плитой, и пол сарая и стены фундамента по периметру заливаются одновременно. Стены доходят до линии замерзания и обычно имеют толщину от 8 до 12 дюймов. Пол имеет толщину всего от 4 до 6 дюймов, но он армирован проволочной сеткой или металлическими арматурными стержнями.

Фундамент с плавающими плитами

Второй тип бетонного пола известен как плавающая плита или плита на уровне грунта.Это просто слой бетона толщиной от 4 до 6 дюймов, который лежит прямо на земле. Этот тип одноэтажного перекрытия ни в коем случае нельзя использовать, если строительные нормы и правила требуют наличия морозостойкого фундамента.

Фундаменты столбов-сараев

Все ранее упомянутые фундаменты предназначены для поддержки каркаса пола сарая. Каркас пола, в свою очередь, поддерживает стены. Совсем другое дело — фундамент сарая: в нем технически даже пола нет.

Конструкция столбового сарая состоит из нескольких ям, вырытых ниже линии промерзания по периметру фундамента. В каждое отверстие заливают бетонные опоры, а в отверстия вставляют высокие круглые столбы или бревна. Поперек опор крепятся горизонтальные балки, а затем к балкам крепятся стены. Голую землю в фундаменте столбов-сараев можно засыпать обработанным камнем, мелким гравием или древесной стружкой. Или вы можете залить бетонный пол.

Предварительно сформированная бетонная подушка для печенья для фундамента сарая

Один из вариантов — использовать предварительно отформованную бетонную подушку для печенья, она должна быть толщиной 6 дюймов и диаметром 12-16 дюймов.Поместите бетонную подушку в подготовленную яму и поместите в проем пиломатериал, обработанный давлением. Сама яма может быть заполнена гравием или другими сыпучими материалами средней фракции, которые будут действовать как дренаж и удалять влагу из пиломатериалов.

Бетонный столб для фундамента сарая

Следующий способ — бетонировать всю стойку. В зависимости от региона, в котором происходит строительство, может потребоваться дополнительная обработка от гниения части столба, находящейся в бетоне. Пока бетон застывает, необходимо закрепить брус, предварительно выровняв его в вертикальном положении с помощью строительного уровня.

Стойка из пиломатериалов, обработанная давлением

Третий метод предполагает использование опоры, монтажная арматура которой устанавливается в еще не затвердевший бетон, что и дало само название. После затвердевания пиломатериал, обработанный давлением, устанавливается на опорную стойку с помощью соответствующих крепежных элементов.

Бетонный блок с колонной в подготовленной яме

И, наконец, последний метод, который максимально поднимает столб над землей и тем самым лучше всего защищает его от гниения, — это использование пермских колонн.Готовая блок бетона с колонной опускают в подготовленную яму, на которой давление обработанной древесины устанавливается с использованием базы пост. Яму можно засыпать чем угодно, поскольку бетон не требует дренажа.

Совет: Поскольку пол в стойле почти на одном уровне с окружающим грунтом, он обеспечивает легкий доступ для тракторов для газонов, лодочных прицепов, сельскохозяйственной техники и домашнего скота.

Дополнительные типы фундаментов, которые следует учитывать

Когда дело доходит до строительства фундамента сарая, у вас есть много вариантов на выбор.Вот еще несколько вариантов, которые вы, возможно, захотите рассмотреть.

Регулируемое пластиковое основание

Регулируемое пластиковое основание

Небольшие навесы могут не нуждаться в большом фундаменте; особенно, если нынешний ландшафт может хорошо его поддерживать. Для обеспечения твердости и уровня фундамента можно использовать пластиковые домкраты.

Плюсы:

  • Это будет очень быстро и легко установить
  • Выравнивание можно сделать быстро
  • Сарай будет очень близко к земле
  • Это отличный вариант как для маленьких, так и для больших навесов

Минусы:

  • Есть вероятность проседания со временем
  • Этот тип материала фундамента доступен не везде
  • Это может быть не лучший выбор, если земля наклонная

Регулируемый Металлическое основание Регулируемое металлическое основание для фундамента сарая

Металлические домкраты для сарая работают так же, но могут быть более подходящими, в зависимости от того, на чем строится сарай. Они хорошо работают, когда земля имеет уклон и ее нужно сделать ровной.

Плюсы:

  • Это относительно недорого
  • Легко установить
  • Их можно перемещать вверх и вниз с помощью только некоторых основных инструментов

Минусы:

  • Важно использовать много заботиться о том, чтобы фундамент мог выдержать нагрузку сарая и всего, что находится внутри
  • Будет сложнее переместить сарай, если его необходимо переместить
  • Вам понадобятся люди, которые помогут вам обеспечить правильную установку

Пластиковая решетчатая фундаментная система

Пластиковая решетчатая фундаментная система

Существует несколько пластиковых решетчатых систем, специально разработанных для использования в качестве фундамента навеса.Они могут стать отличной альтернативой использованию бетонных плит. Пластик легкий, поэтому с сетками очень легко обращаться. Обычная ручная пила может вырезать и придавать им форму, а их воздушные ячейки сохранят сарай сухим.

Плюсы:

  • Пластик — отличный вариант для легкого навеса, потому что он будет иметь более естественный вид
  • Пластик естественным образом отводит воду
  • Пластик устойчив к ультрафиолетовому излучению
  • Этот тип фундамента под навес очень легко для людей установить себя
  • Перемещение очень просто

Минусы:

  • Этот тип фундамента склонен к гниению и может не прослужить так долго, как вы надеетесь.
  • Пластик очень легкий, что может означают, что он может легко перемещаться
  • Сарай необходимо закрепить, чтобы он не мог двигаться

Есть некоторые пластиковые решетчатые системы, которые специально разработаны для использования в качестве фундамента сарая.Они могут стать отличной альтернативой использованию бетонных плит. Пластик легкий, поэтому с сетками очень легко обращаться. Обычная ручная пила может разрезать их и придать им форму, а их воздушные ячейки сохранят сарай сухим.

Сохраняя Тип Wall Base

фиксирующего тип стены базового фундамент

Наконец, если эрозия является проблемой для вас вокруг области, которую вы собираетесь построить свой сарай, вы можете рассмотреть тип базового фундамент подпорной стены. Конечно, это требует немного больше работы. Но выгода того стоит.

Плюсы:

  • В зависимости от используемого материала фундамент, вероятно, будет очень прочным
  • Этот тип фундамента сарая обычно является очень привлекательным вариантом
  • В зависимости от используемого материала этот тип фундамента может быть очень прочным. хорошо выдерживает любые погодные условия

Минусы:

  • Фундамент может сломаться, и его нужно будет отремонтировать
  • Этот тип фундамента, вероятно, будет дороже построить
  • Следует уделить особое внимание правильной опоре и дренаж

Сравнение фундамента сарая

Каждый тип фундамента сарая имеет свои достоинства и недостатки. Выбор подходящего типа навеса для вас действительно зависит от нескольких различных факторов:

  • Какой тип навеса вы строите.
  • Благоустройство территории, в которой вы работаете.
  • Какая погода обычно бывает в вашем районе.

Следующая таблица может помочь вам в принятии решения.

Бетонное основание
Тип навеса Экономичный Легко перемещать Водонепроницаемость Подходит для склонов Отличная опора Подходит для автомобилей
Регулируемое пластиковое основание
Регулируемое металлическое основание
Пластик
Древесина
Бетонная тротуарная плитка
✓ 900 51
Пир фонд
подпорной стены Базовый тип

Начните работу над фундаментом под навес сегодня

Теперь, когда вы знаете, какой фундамент под навес подходит вам, узнайте, как построить пол под навес. Мы надеемся, что информация, которой мы поделились с вами сегодня, была полезной.


Джозеф Труини ведет телешоу Today’s Homeowner и является одним из ведущих еженедельника Today’s Homeowner Radio Show . Он написал три самых продаваемых книги о строительстве сараев и живет в Роксбери, штат Коннектикут.

Строение из соломенных тюков и фундамент StrawBale.com

Фундаменты перекрытий и фундаментов

Есть много разных вариантов фундаментов.Бетонные стены и опоры стволов, опоры, монолитные бетонные плиты, траншея для щебня с бетонной связкой, а также мешки с песком и каменные наброски — все это возможно. Как правило, системы фундаментов содержат одно или несколько из следующего: опоры, опоры, стены стволов и / или плиты. Две наиболее распространенные системы — это монолитные плиты и стены из стволов с опорами. Для изготовления тюков соломы наиболее популярной системой является укладка плиты на уклон. Это может быть стволовая стена с опорами и плавающей плитой из бетона или земляного пола, или монолитная бетонная плита, объединяющая фундамент и чистовой пол в одной системе. С другой стороны, стволовые стенки особенно полезны на участках с глубокой линией промерзания. Если ваш код требует, чтобы вы копали ниже линии промерзания, а ваша линия промерзания глубокая, вы также можете залить стены ствола фундамента и добавить подвал к своему плану.

Плита класса

Плавающая плита может работать вместе со стенами подвала; однако, если вам не требуется копать ниже глубоких линий промерзания, монолитная плита на уровне грунта будет гораздо более практичной. Монолитная плита обеспечивает за один прием систему пола, систему фундамента и теплоотвод.Теплоотвод создается, когда материалы с высокой тепловой массой устанавливаются в зоне, подверженной прямым солнечным лучам. Солнце нагревает массу, а затем со временем накопленное тепло медленно выделяется в комнату. Это один из основных принципов пассивного солнечного дизайна. Бетонная плита является отличным теплоотводом. Это также верно при использовании системы лучистого теплого пола. Большая масса бетонной плиты обеспечивает отличную аккумуляцию тепла, снижая затраты на отопление.

Как и у любого другого материала, у использования бетона есть ряд недостатков.Само производство продукта очень вредно для окружающей среды. Бетон, когда он используется в качестве нового продукта, требует огромных затрат энергии (ЭЭ). Процесс изготовления портландцемента, входящего в состав бетона, обеспечивает 100% -ное соотношение энергии. Другими словами, на каждый фунт портландцемента приходится один фунт углекислого газа. Столько отходов, сколько образуется продукта, что дает 100% ЭЭ. Добавление каменной наброски, старых кусков затвердевшего бетона, разбитых на небольшие плиты, снижает потребность в новых материалах.Вместо портландцемента в смесь можно добавить минимальное количество летучей золы, золы из мусоросжигательных заводов. Некоторые конкретные компании не предлагают этот вариант, поэтому проверьте его заранее.

Плиты

так популярны из-за доступности материала и простоты конструкции (если вы все это разберетесь). Немного потренировавшись, каждый сможет залить красивый плиточный фундамент. Базовая плита состоит из широких опор по периметру или там, где требуется дополнительная опора, гравия под плитами внутри опор, пластика толщиной 6 мил, изоляции и песчаного слоя 2 дюйма.См. Диаграмму A ниже. Очень важно добиться надлежащего уплотнения материала вспомогательной плиты, чтобы уменьшить образование трещин в чистовой плите. После того, как плита сформирована, выровнена и придана квадратная форма, установка вышеуказанных материалов может быть относительно быстрой и простой. Например, простая плита площадью 200 квадратных футов может быть подготовлена ​​и залита одним человеком примерно за четыре дня. После заливки, как и в случае с любым другим бетоном, вы должны подождать минимум 45 дней, чтобы обеспечить надлежащее отверждение, прежде чем начинать строительство на бетоне.Добавление кислотной морилки или окрашивания — еще один плюс для бетонных плит. Сроки нанесения этих материалов зависят от выбранных вами материалов. При обтирке стали добавляются трансляционные цвета. Кислотный краситель добавляется после снятия форм.

Стены подвала

В районах, где глубокие раскопки необходимы для соблюдения норм, подвал может быть лучшим вариантом. Поскольку вам может потребоваться залить глубокие стены ствола, чтобы опуститься ниже линии замерзания, имеет смысл закончить эти стены и создать подвал.Добавленная стоимость минимальна для площади, которую вы можете реализовать. Стены из тюков могут быть размещены на балочной системе деревянного пола, охватывающей стены фундамента. Если в коде вашего региона указано, что подшипник требуется для всей ширины тюков, вы можете свести к минимуму использование бетона, добавив каркасную стену на внутреннем крае тюков, который опирается на плиту пола подвала, а не увеличивайте ширину. бетонной стены ствола. Каркасные стены также позволяют разместить изоляцию между обогреваемым подвальным помещением и фундаментными стенами, создавая физически и эмоционально более теплую комнату.

Гидроизоляция внешних стен подвала имеет важное значение. Есть много способов добиться этого. Следующая система экономична и обеспечивает отличную гидроизоляцию. У фундаментной стены снаружи здания кладется водонепроницаемая мембрана. Поверх мембраны используйте листовой дренажный материал, чтобы отвести воду от стен фундамента. Листовые трапы разработаны специально для этого и состоят из формованной полистирольной плиты, покрытой с одной стороны фильтровальной тканью.Ткань укладывается в сторону грунта и позволяет воде стекать в пенополистирол, сводя к минимуму воздействие грунта на систему. Затем листовой дренаж оборачивается вокруг перфорированной трубы, которая отводит воду от фундамента. См. Диаграмму B ниже.

Если стены должным образом гидроизолированы, вы можете переключить свое внимание на внутренние стены и изоляцию. Обрамляя внутренние стены, вы создаете не только опору для тюков, но также место для изоляции и подкладки для гипсокартона или других отделочных материалов.

Независимо от того, выберете ли вы стену подвала или систему монолитных плит, тюки соломы подойдут для вашего проекта. Сверьтесь со своими кодами, определитесь с дизайном и спланируйте тяжелую работу. Независимо от того, какую систему вы используете, работать с бетоном сложно. Настройте заливку по утрам, чтобы позволить себе целый день работать с бетоном. Обратите внимание на погоду, так как дождь доставит много проблем при работе с бетоном. Наконец, убедитесь, что вы готовы к бетону, когда подъедет грузовик.Существует ограничение по времени, в течение которого бетон может вращаться, прежде чем он начнет возгораться. Не оставляйте грузовик на месте, пока не будете уверены, что готовы к работе. Прежде всего, будьте открыты процессу обучения и постарайтесь получить удовольствие.

Чтобы построить собственную монолитную бетонную плиту, я рекомендую созданный мной учебный DVD. Пожалуйста, нажмите здесь, чтобы получить более подробную информацию о нашем DVD-диске для фундамента из бетонных плит.

ОБ АВТОРЕ

Эндрю Моррисон страстно увлекается изготовлением тюков соломы, и ему соответствует только его желание передать свои знания другим.Он имеет богатый опыт проектирования и строительства домов из обычных соломенных тюков и домов из соломы. После многих лет строительства он полностью переключился на консультирование и обучение. Он делится своими знаниями с тысячами людей через серию DVD и этот веб-сайт и ежегодно проводит примерно шесть-восемь практических семинаров. Чтобы узнать больше о его семинарах, посетите www.strawbale.com/store/category/workshops. Эндрю получил степень бакалавра в Хэмпширском колледже в 1995 году по специальности «Ледниковая геология». Он также имеет высшее образование в области строительных технологий.

ПРИМЕЧАНИЕ. Помните, что вы можете «перепечатать» эту статью в Интернете, если она остается полной и неизменной (включая информацию «об авторе» в конце), и вы отправляете копию своей перепечатки или URL-адрес на [email protected] com

Вернуться к указателю бесплатных статей >>

Установка стен ICF на монолитный фундамент — децентрализованныйinc

Стены

ICF построить намного сложнее, если у вас плохо уложенная монолитная плита.Первый курс должен быть выровнен, чтобы проект продолжился успешно. Строители ICF не любят строить на существующем монолитном фундаменте, поэтому они не делают много снимков этого процесса. Установка ICF на монолитный фундамент — не редкость, но найти ее фотографию сложно.

Единственная фотография, которую я смог найти, — это бетонный блок на монолитном фундаменте. Это поучительно как наглядное пособие и дает мне возможность также объяснить проблемы использования блока на монолитном основании.Использование бетонного блока на монолитном фундаменте повлечет за собой выравнивание первого слоя с помощью прокладок и раствора, чтобы компенсировать любые несоответствия в плите. Каменщик будет корректировать каждый ряд раствором и уровнем, поскольку ряды укладываются так, чтобы они оставались ровными, а стены и углы были отвесными.

Стены ICF блокируются от одного ряда к другому без строительного раствора, поэтому совершенно необходимо, чтобы первый ряд был правильным, чтобы обеспечить быструю блокировку следующих рядов. Стена ICF также имеет пластиковые вертикальные крепежные «шпильки», утопленные в полистирол, которые необходимо установить и выровнять от курса к профилю, чтобы облегчить прикрепление внутренних и внешних поверхностей, шкафов, монтажа проводки и всего остального.Пенопласт можно обрезать, чтобы углы выровнялись, а верх можно обрезать, чтобы выровнять линию крыши, но это плохое решение проблемы, которая началась на фундаменте и не была исправлена ​​там. Если вы решите использовать монолитную плиту или если вы строите дом ICF на плите, которая все еще остается на месте после того, как ураган сорвал дом с фундамента, важно правильно установить первый слой в качестве важного первого шага с добавлением уход и отдельная заливка бетона только на первый курс.

Перед тем, как приступить к укладке пенопласта, необходимо просверлить плиту для установки арматуры. Арматурный стержень должен быть 3 фута в длину и заходить как минимум на 1-2 фута в нижний колонтитул. Используйте клей для бетона на конце, который вы приклеиваете к плите, чтобы облегчить соединение. Если это новый фундамент, установите вертикальные части арматуры перед заливкой монолитного фундамента и используйте куски арматуры длиной 5 футов, которые доходят до основания нижнего колонтитула и на 3 фута выше финишной плиты. Интервал будет указан на планах.Обычно каждые 3 фута по горизонтали вдоль фундамента. Вы можете пропустить установку в дверных проемах или просто обрезать арматуру позже и отшлифовать арматуру перед укладкой пола. Перед тем, как налить первый слой, нанесите связующий агент на плиту внутри форм, чтобы способствовать равномерной адгезии залитого бетона к плите, которая могла быть залита днями, неделями или годами ранее, в зависимости от проекта.

У вас есть 2 варианта прокачки первого курса. Вы можете обрезать нижнюю часть форм, чтобы обеспечить необходимый наклон или отклонения. Это может быть чрезвычайно сложно, отнимает много времени и утомительно. Я предпочитаю соединять формы, скручивая их вместе по 4 формы (секции длиной 12 футов), используя металлические шпильки 2 х 3, ввинченные в крепежные ленты на формах ICF. Эти металлические полосы добавляют структуру и удаляются после затвердевания первого слоя бетона. Это позволяет приблизиться к отсутствию уровня в 12-футовых секциях, которые можно соединить вместе. Выровняйте весь первый слой, используя прокладки для уровня и отвеса.Это оставит зазоры внизу между плитой и низом форм. Заполните зазор расширяющейся пеной. Если зазоры больше 1/2 дюйма, заполните зазор пеной, а затем установите прямоугольную накладку (Scab) из OSB (ДСП) размером 1/2 дюйма или больше. Если вас это беспокоит, вы можете разрезать листы 4х8 на 4-дюймовые полосы на настольной пиле, чтобы ускорить процесс. Их можно использовать позже в другом проекте, например, металлические шпильки 2 x 3. Прикрутите OSB к 2 X 4 на квартире. Прикрутите OSB к шпилькам крепления на формах ICF и приклейте пенопластом 2 X 4 к плите. Осторожно залейте первый слой бетономешалкой, используя по возможности всасывающую насадку, чтобы не платить за насосную тележку, стоимость которой может составлять 1000 долларов за каждую операцию заливки. Теперь вы просто платите за партию бетона, которую все равно купили бы. Если вы залите всю стену с зазорами внизу, гидроудар бетона, падающего на 8 футов, может выдуть ваши струпья и прокладки внизу. Лучше правильно установить и отвердить первый слой, прежде чем строить остальную часть стены. После высыхания первого блюда (3 часа) вы можете удалить струпья (открутите стены ICF и с помощью лопаты выбейте 2 X 4 или оставьте их на месте до тех пор, пока стена не будет установлена.Затем вы можете удалить металлические шпильки 2 х 3 с форм. Сохраните металлические шпильки и корки для будущих проектов. При правильном хранении они служат годами и позволяют сэкономить много времени в будущих проектах. После того, как первый слой будет на месте и отвержден, процесс возведения стен и остальной части проекта пройдет гладко, и конструкция крыши встанет на место в соответствии с планом.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
