Домой Инструменты Как собрать вибростол своими руками?

Содержание:

  • 1 Принцип работы вибростола
  • 2 Материалы и инструменты для работы
  • 3 Последовательность проведения работ
    • 3.1 Заключение

Несмотря на свой «юный» возраст, тротуарная плитка набирает в нашей стране популярность.

Причины этого понятны – материал предлагает отличные технические параметры, эстетичность, экологичность, а также более чем доступную цену. Плитку можно изготовить самостоятельно. В связи с тем, что покупка фабричного станка связано со значительными тратами, нами будет рассмотрена сборка вибростола в домашних условиях.

Принцип работы вибростола

Прежде чем переходить непосредственно к изготовлению вибростола, разберёмся, что это такое. Вибростол – приспособление, поверхность которого может совершать колебательные движения с заранее заданной частотой – порядка 3000 колебаний за минуту. Он может быть использован для производства тротуарной плитки и других изделий из бетона, по технологии вибролитья. С его помощью можно проводить следующие работы:

  • Трамбовать цементные, асфальтобетонные смеси с разными фракциями;
  • Изготавливать памятники, тротуарную плитку, подоконники, еврозаборы и прочее;
  • Производить пеноблоки.

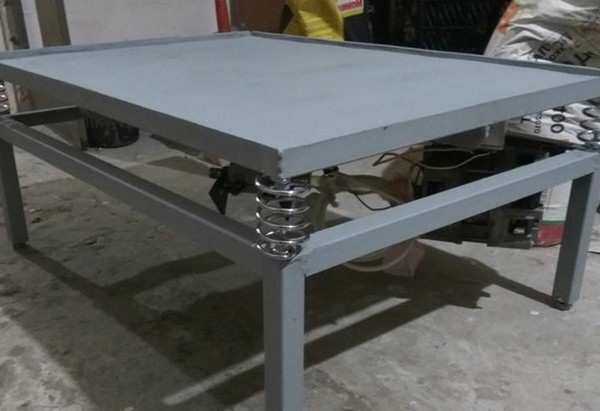

Устройство вибростола для производства тротуарной плитки не отличается сложностью – основу составляет надёжная станина, сверху на которой крепится рабочая поверхность, удерживаемая посредством подвесов или пружин. Эта столешница — важнейший компонент, на ней располагаются рабочие формы с бетоном.

В нижней части станины устанавливается электродвигатель нужной мощности, с расположенным на валу эксцентриком. Последний отвечает за радиальное перемещение центра тяжести у мотора, что обеспечивает тому непрерывное вибрирование. Как правило, самодельный вибростол оснащают двигателями марки ИВ-99 или ИВ-98.

От мотора колебания передаются на рабочий стол, дальше к стальным и полимерным формам. Происходит постепенное оседание, уплотнение бетона, с одновременным выходом из него воздушных пузырьков. Это позволяет получить высококачественное изделие, невосприимчивое к нагрузкам и температурным колебаниям.

Материалы и инструменты для работы

Чтобы сделать вибростол нам потребуется:

  • Стальная труба;
  • Металлический уголок или профиль швеллерный 50х50 мм;
  • Стальной лист под столешницу;
  • Пластины из стали;
  • Электродвигатель требуемой мощности;
  • Стальные пружины или рессоры для обеспечения вибрации;
  • Крепёжные элементы – болты и шайбы;
  • Сварочный аппарат;
  • Болгарка;
  • Электродрель;
  • Измерительный и разметочный инструмент.

Последовательность проведения работ

Что же, переходим к изготовлению стола для производства тротуарной плитки. Для начала свариваем из швеллера или уголка его основание. Габариты вибростола любые – всё зависит от конкретной ситуации и предпочтений мастера, но наиболее часто они имеют размер 700х700 мм (смотрите чертежи для ознакомления). Важно, чем больше стол, тем мощнее должен быть двигатель. В качестве ножек можно использовать металлическую трубу – высота произвольная, главное, чтобы двигатель не касался пола.

Для большей устойчивости под ножки привариваем пластины. Впрочем, подобное решение актуально лишь для переносной вариации вибростола для изготовления тротуарной плитки, в противном случае ножки можно просто вкопать в землю и залить бетонным раствором.

По углам полученной станины, а также по центру продольных боковин устанавливаем стальные пружины. Их потребуется 6 штук, а взять их можно от клапанов. Устанавливать их следует в предварительно сваренные стаканы. Эти пружины и обеспечивают вибрацию при работе. Сверху на пружины мы укладываем стальной лист, толщиной от 8 мм, к нижней плоскости которого прикручиваем электродвигатель, дополнительно фиксируя его к уголку или швеллеру, расположенному поперёк вибростола. Поверх листа укладываем заранее подготовленные формы и заливаем их раствором. Готовые формы можно купить в любом магазине стройматериалов, а в случае необходимости их без проблем можно сделать самостоятельно.

Важно, чтобы мотор имел разбалансировку, иначе никакой вибрации не получится. Регулирование амплитуды колебаний достигается посредством вращения особого болта, зафиксированного в эксцентрике контргайкой.

Заключение

Мы с вами разобрались, как сделать простейший вибростол по производству тротуарной плитки своими руками. Особой сложностью сборка не отличается, главное заранее подготовить всё необходимое для работы, быть внимательным и терпеливым. Удачи!

Предыдущая статьяКак выбрать перфоратор: советы

Следующая статьяКак сделать бетономешалку своими руками

Вибростол своими руками — различные варианты изготовления

Процесс самостоятельного изготовления различных изделий из бетона, гипса и других смесей требует тщательного уплотнения массы и удаления из нее воздуха. Лучшим помощником в этой ситуации станет вибростол. О том, как изготовить это приспособление своими руками и пойдет речь в нашей статье.

Содержание

  • 1 Устройство вибростола,  изготовление основания
  • 2 Изготовление виброплатформы
  • 3 Вибраторы заводские и самодельные
  • 4 Вибростол на автопокрышке

Устройство вибростола,  изготовление основания

Основу конструкции вибростола составляет собственно сам стол, состоящий из основания и движущейся в небольших пределах платформы-столешницы. Лучшим материалом для их изготовления, бесспорно, являются металлы и их сплавы, имеющие высокую прочность. Наиболее доступна из них сталь. Соединение готовых деталей основания и столешницы лучше осуществлять с использованием сварных соединений.

Исходя из вышеизложенного, для самостоятельного изготовления вибростола вам потребуется:

  1. болгарка с отрезными дисками по металлу;
  2. сварочный аппарат;
  3. несколько погонных метров стального уголка 50х50 или стального прямоугольного профиля такого же сечения;
  4. стальной лист толщиной 3-5 миллиметров, размеры которого равны размерам столешницы или превосходят их.

Работу начнем с изготовления основания. Для этого из четырех попарно равных отрезков профиля или уголка изготовьте прямоугольную раму, соединяя детали в местах стыка сварным швом. Следите за тем, чтобы рама имела идеальную плоскостность и прямоугольность. Добиться этого можно, выполняя рез заготовок строго перпендикулярно оси и сваривая детали на плоском основании, контролируя равенство диагоналей.

По углам рамы присоедините четыре равных отрезка – ножки основания. Для придания дополнительной прочности соединению, что особенно актуально при изготовлении массивных изделий, например, бетонных блоков, в местах соединений приварите стальные косынки из листа толщиной 3 мм. После сборки проверьте горизонтальность верхней части основания. При необходимости болгаркой слегка подрежьте нижнюю часть ножек.

Изготовление виброплатформы

Кроме основания необходимо изготовить подвижную столешницу. Она будет состоять из прямоугольной рамы, размеры которой идентичны размерам рамы основания стола, и стальной столешницы. При изготовлении второй рамы в ее середине необходимо вварить дополнительный стальной брусок, на котором изготовим небольшую площадку для крепления источника вибраций.

Особое внимание следует уделить способу крепления подвижной рабочей платформы стола с его основанием. Для сохранения и усиления вибраций необходимо добиться ограниченной подвижности столешницы. Наиболее часто для этого применяют прочные стальные пружины, работающие на сжатие, (с большим расстоянием между витками). Для установки и крепления этих элементов в верхней части рамы основания и нижней части рамы столешницы приваривают обрезки стальной трубы подходящего диаметра. Подобрав достаточную длину обрезков можно не приваривать пружины к деталям стола, что значительно облегчит их дальнейшую замену в случае поломки. Пружины можно купить в магазине автозапчастей.

При правильной установке и равенстве длин пружин основание и виброплатформа после сборки должны быть параллельны друг другу.

Кроме витых пружин вполне возможно использование петель из прочного жгута или веревки. Четыре веревочных соединения по углам основания будут центрировать верхнюю платформу.

Вибраторы заводские и самодельные

Обязательной частью любого вибростола является источник вибраций – вибратор, который может быть промышленного

или самостоятельного изготовления. Как правило, он представляет собой электродвигатель с закрепленным на его валу эксцентриком – узлом, вращение которого осуществляется с определенным смещением относительно геометрического центра или центра масс.

Устройство заводских эксцентриков может быть различно и зависит от необходимых рабочих параметров приспособления. Более мощные вибраторы имеют плоское пластинчатое строение. Регулировка их осуществляется путем фиксации пластин между собой с различными углами поворота.

При  изготовлении эксцентрика для вибростола своими руками используют различные способы регулируемого смещения центра массы маховика. Один из них – использование винта достаточной длины, фиксируемого в различных положениях контргайкой. Усиления вибраций добиваются вывинчиванием болта, а уменьшения – его ввинчиванием в отверстие в маховике, закрепленном на валу.

Другой вариант использования резьбовых деталей состоит в использовании пары гайка-болт с резьбой М10-М14. Деталь с отверстием приваривается к валу двигателя, в нее ввинчивается болт и контрится в различном положении, в зависимости от требуемых рабочих параметров.

Вибростол на автопокрышке

Кроме описанных вариантов самостоятельно изготавливаемых вибростолов на металлическом основании для изготовления небольших изделий методом холодного литья можно порекомендовать достаточно простой вариант приспособления. Речь идет о вибростоле на автомобильной покрышке.

Он представляет собой плоское основание из куска ДСП, ОСП или толстой фанеры, в центре которого крепится самостоятельный вибратор небольшой мощности. Основанием такого вибростола является автопокрышка любого диаметра.

В качестве источника вибраций можно использовать наиболее доступные варианты электродвигателей от различных бытовых приборов, например, от стиральных машин.

Крепление покрышки к рабочей платформе осуществляется на болтах или саморезами. Так же на шурупах можно закрепить и самодельный источник вибраций.

В случае необходимости и удобства эксплуатации возможен вариант использования пирамиды из нескольких покрышек.

Для большей устойчивости можно взять авторезину с различным наружным диаметром.

Таким образом, при использовании простейших материалов можно изготовить рабочие приспособления, которые значительно облегчат процесс изготовления бетонного или гипсового литья, а так же помогут значительно повысить их качество.

Видеоматериалы по самостоятельному изготовлению вибростола:

Самостоятельное изготовление просеивающей машины

Ежемесячная техническая подсказка от Тони Хансена Регистрация

Нет отслеживания ! Нет объявлений ! Вот почему эта страница загружается быстро!

Все проекты

2019 Проект по литью и отсадке
Мастер-форма для пивных бутылок
Сборка устройства контроля печи
Сравнение текучести расплава 16 фритт0022 Изготовление высококачественной керамической плитки
Изготовление стола из гипса
Изготовление кирпичей
Изготовление собственных печей с помощью ручного экструдера Метод
Plainsman 3D, Фарфор и керамогранит матери-природы
Проект по документированию приспособления для отсадки Shimpo
Метод изготовления ручек скручивания, разрезания, вытягивания и прикрепления
Смешивание суспензии и обезвоживание собственного глиняного тела
Тестирование новой загрузки каолина EP
Использование молока в качестве глазури

В то время как просеивающие машины обычно используются для обработки порошков, эта страница посвящена обработке суспензий. Глиняную массу, глазурь или ангоб для взбалтывания принято просеивать. Но это может занять много времени, особенно для сит с мелкими ячейками. Этот недорогой виброшейкер меняет это, делая за секунды то, что было бы очень сложно или невозможно вручную. Первоначальную идею для этого мы получили от shower-shelf.com (см. ссылки внизу этой страницы).

Чтобы сделать встряхиватель, описанный на этой странице, необходимы навыки и оборудование для изготовления металлов, а также 3D-принтер и навыки 3D-дизайна. Но поскольку весь этот веб-сайт способствует независимости и пониманию материалов, процессов и оборудования в керамическом процессе, будь то гончар или производитель, мы считаем эти ресурсы важными. Даже для серьезных любителей.

Мы сделали это из недорогого 30-ваттного вибромотора от Amazon (он отличного качества). Двигатель имеет подвижные грузы на обоих концах вала, вращение которых позволяет точно контролировать уровень вибрации (при поставке он вибрировал слишком сильно).

Мы использовали стальную трубу длиной 3 дюйма и внутренним диаметром 8 1/4 дюйма (для использования на трубопроводах). Двигатель крепится к 1/4-дюймовой пластине, приваренной к вертикальной секции 1-дюймового уголка. Размер фланца стандартного сита Тайлера составляет 8 дюймов, поэтому мы напечатали на 3D-принтере трехкомпонентную манжету, которая плотно прилегает к концу трубы и надежно удерживает сито. благодаря четырем болтам, ввинченным в отверстия в трубе

Когда вибрация подходит для нас, ведро немного перемещается по полу, когда оно пусто Если навозная жижа изготовлена ​​​​из материалов 200 меш, а сито более крупное и имеет много воды, она должна вытекать со скоростью.Если суспензия представляет собой глину с частицами примесей и песком, она будет проходить сначала быстро, но затем замедлится по мере накопления негабарита.Чтобы справиться с этим, выливайте порциями, дайте негабарит коагулировать в островки, затем остановить и удалить их, прежде чем продолжить.Используя этот метод, мы можем просеять МНЧ, например, на 140 меш очень быстро, 2-5% негабарита.

Дефлокулированные суспензии (тела, глазури и ангобы) очень трудно просеять, поскольку они могут быть густыми и липкими. Но вибрация сита облегчает задачу. Флокулированные суспензии (например, ангобы) также намного проще. Вибросито также позволяет перерабатывать суспензии с более низким содержанием воды, чем это было бы возможно в противном случае.

Кризис цепочки поставок: гончарам теперь это нужно

Нажмите на картинку, чтобы увидеть ее в полном размере.

Просеивающая машина. Быть более независимым теперь снова круто. На самом деле, это навязано нам необходимостью из-за проблем с цепочкой поставок и стремительного роста цен на полуфабрикаты, глазури, ангобы и т. д. Независимость предполагает использование сит. Действительно, для гончара или лаборанта не составляет труда вручную просеять глазурь через небольшое сито 80#. Но настоящая независимость заключается в просеивании по объему – глиняных тел и отливок. О изготовлении собственного фарфора и просеивании агломератов.

Максимальная независимость: просеивание частиц из собственных глиняных суспензий. И делать это на 100, 140 и даже 200 меш. Для этого требуется просеиватель. Изготовление этого обошлось нам менее чем в 100 долларов. Конечно, необходимо сито Тайлера (или подобное), его можно купить на Ebay или Amazon. И вибромотор, немного металла и скобяных изделий и друг с инструментами для изготовления металла.

Вибродвигатель на Amazon

Нажмите на изображение, чтобы увидеть его в полном размере.

Это самое маленькое из того, что у них есть, и достаточно большое для этой цели. Пришло через несколько дней после заказа.

Чертеж просеивающей машины

Нажмите на изображение, чтобы увидеть его в полном размере.

Это детище Кирка Миллера из Plainsman Clays. Если вам нужен этот 3D-файл в форматах Fusion 360 и STEP, он доступен в диспетчере файлов в вашей учетной записи Insight-live.com.

Регулировка уровня вибрации — ключ к полезности

Нажмите на изображение, чтобы увидеть его в полном размере

Положение грузов на валу определяет уровень вибрации. Выемки на трех пластинах удерживают их на месте. При регулировке положения пластин будьте очень осторожны, чтобы не защемить ими руку при включении двигателя! Поэкспериментируйте с различными настройками, чтобы получить максимальную вибрацию, которую может выдержать ваша установка, не выбивая сито из крепления. Как можно скорее установите на место защитные колпачки.

3D-печатные манжеты для плотного прилегания сита

Нажмите на изображение, чтобы увидеть его в полном размере.

Это сито Tyler 140 меш. Он входит в пластиковые ошейники, напечатанные на 3D-принтере, и плотно прилегает к ним. И хомуты также должны плотно прилегать к трубе, чтобы все оставалось в безопасности во время вибрации. Ошейники были напечатаны в перевернутом виде в секциях по 110 градусов. Я создал дизайн с помощью Fusion 360, нарисовав профиль поперечного сечения, а затем задав размеры и повернув его. Обычно их создание представляет собой процесс «попробуй-настрой-распечатай-снова», чтобы получить хорошую подгонку.

Помните, никогда не стирайте эти печатные детали в горячей воде, иначе они деформируются.

Ссылки

Глоссарий просеиватель
URL-адреса

Видео оригинальной системы вибрационных сит, используемой для отливки шликера, на сайте shower-shelf.com
Изготовили стол с резервуаром для навоза внизу и прямоугольным вырезом с фланцем. Их сита опускаются, чтобы соответствовать вырезу, а квадратная вибрационная рама опускается поверх сита. Установка может быстро перерабатывать литейный шликер с высоким удельным весом. Единственная часть, которую нужно помыть, это само сито.
URL-адреса

Вибросито ShowerShelf.com, которое подходит для верхней части пятигаллонного ведра
Бак, сито и вибрационный узел представляют собой единое целое, которое помещается в верхнюю часть ковша. Это устройство может работать с навозной жижей плотностью 1,8 SG.
Автор Тони Хансен
Следуйте за мной на

Расскажите нам, как улучшить эту страницу

Или задайте вопрос, и мы изменим эту страницу, чтобы лучше ответить на него.

Адрес электронной почты

Имя

Субъект

Сообщение

Сообщение

Введите это, чтобы доказать, что вы не робот, или Обновить

Оставьте следующее пустым



https://digitalfire.com, все права защищены
Политика конфиденциальности

Финишные бетонные работы с чертежами вибростола от Gizmoplans

Вибрационный стол для бетона

стол может вместить до 600 фунтов бетонных конструкций

Дулут, Миннесота (PRWEB) 12 апреля 2012 г.

Благодаря Gizmoplans люди, которым нравится делать декоративные и плоские бетонные изделия, теперь могут построить свой собственный вибростол. Лидер проектов «сделай сам» расширяет свой раздел оборудования для бетона, публикуя на своем веб-сайте планы по сборке стола для вибробетона. С помощью собственного бетонного вибростола люди смогут добавить профессиональную отделку таким предметам, как садовые украшения, плиты, ступеньки и статуи.

Люди, работающие с бетоном, понимают, насколько важно удалять пузырьки воздуха из материала до того, как он схватится. Вибрационный стол используется для того, чтобы ослабить эти пузырьки и позволить им подняться на поверхность, что приводит к получению гладкой и профессионально выглядящей бетонной поверхности. Gizmoplans дает людям возможность построить свой собственный бетонный вибростол с легко читаемыми чертежами по низкой цене. Планируется создать стол шириной 24 дюйма, длиной 30 дюймов и высотой 36 дюймов со стальной рамой и резиновыми виброопорами для максимальной устойчивости. Кроме того, стол может вместить до 600 фунтов бетонных изделий, имеет электрическую ножную педаль 110 В – 1PH, прост в использовании и даже имеет регулируемую скорость и усилие, так что пользователь может добиться гладкой отделки, независимо от того, что он делает. делают.

Планы бетонных вибрационных столов легко найти на вкладке бетонного оборудования Gizmoplans на их веб-сайте и включают следующее:

• Планы планировки цеха.

  • Фактические производственные планы цеха
  • Перечень материалов, включая необходимый запас стальных деталей, покупные детали и поставщиков

с номерами телефонов

  • Цветные фотографии готового вибростола для удобства понимания
  • Чертежи отдельных деталей

Чертежи вибростола просты в использовании. Если кто-то ищет стол большего размера, он обнаружит, что может внести коррективы в планы, которые позволят им построить стол в соответствии со своими спецификациями. Gizmoplans предлагает 100-процентную гарантию риска и профессиональную помощь, если кому-то понадобится совет в любое время в процессе строительства через Интернет или по телефону. Планы можно мгновенно загрузить из Интернета, чтобы пользователям не приходилось ждать отправки. Для получения дополнительной информации о вибрационном столе для бетона от Gizmoplans и других проектах DIY посетите их веб-сайт по адресу http://gizmoplans.com/vibrating-table-concrete-vibrating-table.

О Gizmoplans

Gizmoplans — это информационный интернет-сайт, который предоставляет компаниям и частным лицам загружаемые решения для самостоятельной сборки. Эти планы могут быть использованы для создания проектов для отдыха, хобби, переработки, промышленности, изделий из дерева, изготовления металлов, альтернативной энергетики и многого другого. Gizmoplans также является центром для компаний и частных лиц, где они могут загружать и продавать свои собственные планы, шаблоны, электронные книги с практическими рекомендациями и многое другое.
