Как построить Фахверковый дом своими руками: Пошаговая инструкция

Фахверк – технология, зародившаяся в Германии еще в XV веке, получила распространение не только на родине, но и по всей Европе. Сегодня фахверковые дома строят не только немцы, но и в России. Они достаточно популярны и получили много положительных отзывов. Как же построить этот великолепный дом самостоятельно?

[contents]

Содержание:

• 1 Что такое фахверк? Давайте разберёмся
  • 1.1 Особенность немецких каркасных домов в Германии
• 2 Дома в стиле фахверк
  • 2.1 Современные дома по фахверковой технологии
    • 2.1.1 Видео про современные стеклянные каркасные фахверковые дома

Что такое фахверк? Давайте разберёмся

Это каркасный  дом и данный тип строительной конструкции представляет собой множество прочных балок, соединенных между собой под прямым углом и укрепленных косыми поперечинами (подпорками и раскосами). Эти подпорки (раскосы) придают конструкции большую устойчивость, а всему зданию – надежность и прочность.

Пространство между балками и поперечинами, которые, как правило, оставляют видными снаружи, заполняется различными материалами, это и есть каркасные дома, неважно и это или доска, в фахверке используют брус.

В давние времена в  Германии немцы использовали использовали глину, смешанную с соломой. Есть даже дом построенный в 13 веке, который немецкий строитель построил в 1347 году.

Балки из бруса за такое время, не сгнили, а древесина стала прочная, как камень. Этот дом, простоит еще не одно столетие. Европейцы давно осознали надежность этих домов, постепенно они начинают появляться и в России.И все это было сделано вручную, без использования электроинструментов.

Удивительно, что фахверковый дом может простоять больше 500 лет, это доказывает надежность этого типа строительства.

Сегодня технологические решения могут быть самыми разнообразными, в фахверковом строительстве применяют вместо стен панорамные стеклопакеты, кирпич, дерево, натуральный камень и др.

Особенность немецких каркасных домов в Германии

Характерной особенностью дома в стиле фахверк является выступание каждого верхнего этажа над предыдущим. Эта исторически сложившаяся особенность связана отнюдь не со стремлением увеличить площадь верхнего этажа. Делалось это с целью защитить фасад дома, который также является несущим каркасом всего здания, от осадков и лишней влаги. Благодаря таким отступам стекающая по стенам верхних этажей вода стекает прямо на землю, а фасад нижнего этажа остается сухим.

Дома в стиле фахверк

Не смотря на то, что широкое распространение фахверковых домов было связано в некоторой степени со стремлением экономить древесину, эта технология отлично показала себя и имеет целый ряд преимуществ.

Это довольно недорогой и экологически безопасный вид строительства, который вы можете позволить себе построить своими руками. Дома в стиле фахверк необычны и красивы.

При современном строительстве чаще применяется клееный брус из хвойных пород, что обеспечивает зданиям прочность и долговечность, но можно также использовать обычный брус, главное выбирайте сухой брус хорошего качества.

Современные дома по фахверковой технологии

Выбирая материал для заполнения пространства между балками, можно проявить фантазию и использовать, наряду с традиционными строительными материалами, стекло, резное дерево, глиняные смеси и т.п. Выгодно сыграет и защитит от влаги окрашивание балок или наполнителя современными лакокрасочными составами.

Имея все эти достоинства, фахверковые дома строятся и сегодня, многие готовы возводить подобные конструкции своими руками. Кроме того, довольно легкие по своей сути, фахверковые дома не требуют возведения массивного фундамента. Отлично подойдет для них свайно-винтовой фундамент, что позволит поставить такой дом хоть на склоне и сэкономить на покупке земли.

Видео про современные стеклянные каркасные фахверковые дома

Фахверковый дом своими руками — как сделать +фото

Технология постройки фахверковых домов пришла к нам из Средневековья. Хотя первые постройки такого типа появились еще в 12 веке нашей эры, наибольшее распространение они получили в Германии в 15 веке, а затем стали популярны и по всей Северной Европе. До сих пор во многих странах пользуются этой технологией при возведении зданий. Она проходила испытание временем в течение нескольких столетий. Если вы решили построить фахверковый дом своими руками, то в этой статье мы опишем многие нюансы, которые нужно знать до принятия окончательного решения.

Содержание

1. Особенности
2. Современное прочтение
3. Преимущества технологии
4. Нюансы строительства дома
5. Последовательность выполнения работ
6. Видео: строительство фахверкового дома
7. Видео: более подробно о стеклянных домах
8. Видео: остекление фахверков

Особенности

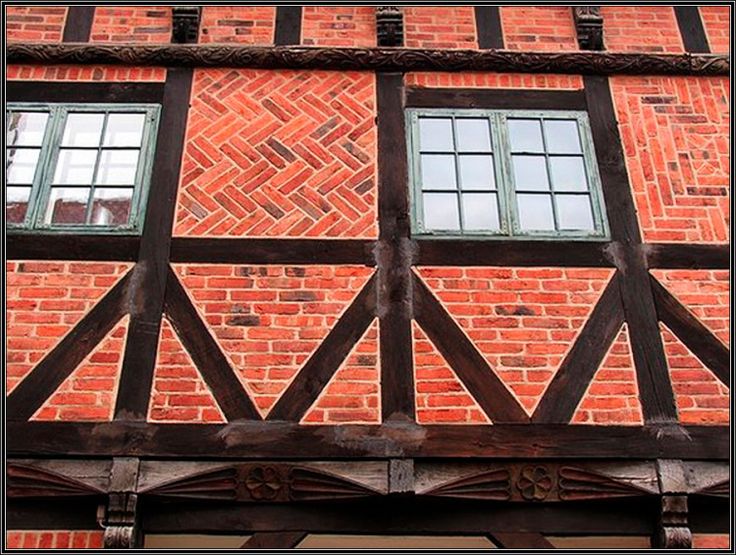

Старинный фахверковый дом

Немецкое слово Fachwerk переводится как «каркас, решетчатая конструкция», что уже дает представление о конструктивной особенности данного строения. Технология постройки такого дома – это возведение каркаса из деревянных балок, который является несущей конструкцией. Вертикальные и горизонтальные стойки объединяются балками под различными углами, что придает конструкции жесткость и прочность. Монолитные стены не возводятся, так как такими они получаются при заполнении пространства между балок различными материалами. Во времена Средневековья для этого использовали саман, глину, позже – камень, кирпич.

Несущие балки таких зданий не скрываются, они выходят на фасад и выглядят как декоративный элемент, что и придает фахверковым домам их неповторимую и узнаваемую индивидуальность. Намеренно выделенные цветом элементы каркаса создают на фасаде здания причудливый орнамент.

Современное прочтение

Современный дом

Надежность и долговечность подтверждает тот факт, что сохранились здания, которым насчитывается уже около пятисот лет. Интерес к этому стилю начал возрождаться в конце прошлого века, тем более что современные технологии помогли по-новому интерпретировать классические образцы таких зданий.

Использование клееного бруса взамен обычного дерева для изготовления каркаса дает много преимуществ. Его превосходящая дерево прочность, большая водостойкость, более высокая температура возгорания, устойчивость к плесени и грибкам позволяют избавиться от недостатков, присущих деревянным домам.

Современные технологии позволили создать, соблюдая все преимущества фахверковой конструкции, «стеклянный дом», когда плоскости между элементами каркаса заполняются особо прочными стеклопакетами.

Преимущества технологии

• Несомненна привлекательность таких домов в эстетическом плане – они оригинальны, непохожи на привычные для нас постройки.
• Для таких зданий не требуется мощный фундамент, что ведет к сокращению сроков строительства и его стоимости.
• Постройки имеют очень незначительную усадку, что связано с небольшим весом каркаса. Это позволяет приступать к внешней и внутренней отделке сразу после окончания его монтажа.
• Поскольку основную вертикальную нагрузку несет каркас здания, планировка внутренних помещений не сдерживается необходимостью сооружения несущих стен.
• Сроки строительства в несколько раз выше по сравнению со зданиями, построенными традиционными способами.

Нюансы строительства дома

Может показаться, что построить фахверковый дом можно легко и быстро, но это не так. Нередко можно услышать рекламу, что подобное строительство выполняется одним человеком в сжатые сроки, но не обольщайтесь этой полуправдой, так как быстрое строительство такого дома возможно только в том случае, если за дело взялась бригада специалистов. Причем ими выполняется сборка каркаса из заранее заготовленных на заводе деталей. В таком случае, действительно, ваш дом может быть возведен всего за 2 недели.

Если же взяться за самостоятельное выполнение этой работы, то важно осознавать пределы своих возможностей, чтобы довести начатое дело до конца. Чтобы правильно выполнить работу, нужно не только уметь обращаться с инструментом, его необходимо иметь. Кроме того, потребуется грамотное выполнение многочисленных расчетов. Необходимы такие качества, как аккуратность и скрупулезность, ведь потом переделать не получится, а изъяны не будет возможности прикрыть панелями. Настрой не поменялся, и дальше готовы строить самостоятельно? Тогда изучите перечень выполняемых работ.

Последовательность выполнения работ

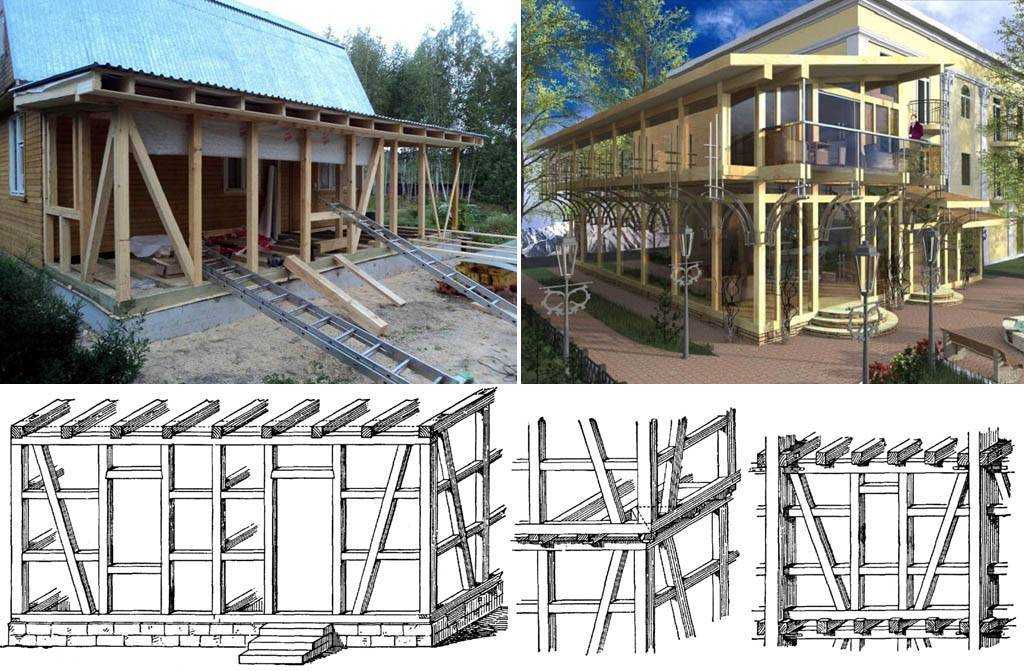

Схема дома в деталях

• В зависимости от климатических и ландшафтных условий местности, в которой будет строиться дом, разрабатывается соответствующий проект.
• Как и в случае с любым другим строением, для фахверкового дома нужно сделать фундамент. Учитывая небольшую массу дома, остановимся на мелко заглубленном ленточном фундаменте шириной 50 см, выполнив расчеты на нашем онлайн калькуляторе. Также можно сделать другой тип фундамента, как для обыкновенного каркасного дома.
• Для изготовления несущих конструкций будем пользоваться клееным брусом, размер которого должен быть указан в проекте. В наше время приобрести такой строительный материал не составит проблем. Также можно использовать и обычный, только гарантированно сухой брус, таких же размеров.
• Если навыков подобной работы нет, а хочется выполнить всё самостоятельно, то лучше найти или заказать проект в соответствии со своими потребностями, заказать заготовки на предприятии, специализирующемся на изготовлении фахверковых домов, а затем, используя чертежи, приступить к сборке.

Заготовленные детали собираются согласно проектной документации

• На фундамент стелется слой гидроизоляции, а поверх него укладываются брусья нижней обвязки.
• Для крепления брусьев к фундаменту используются металлические анкеры.

Все детали должны плотно входить друг в друга

• При сборке каркаса важно следить, чтобы детали до конца были вставлены в пазы. Места соединения деталей каркаса, на которые будет приходиться большая нагрузка, необходимо дополнительно укрепить, для чего могут быть использованы металлические пластины, уголки или скобы.
• В той части строения, где стены будут глухими, необходимо позаботиться о том, чтобы глубины рам каркаса хватило для утеплителя из волокон целлюлозы.

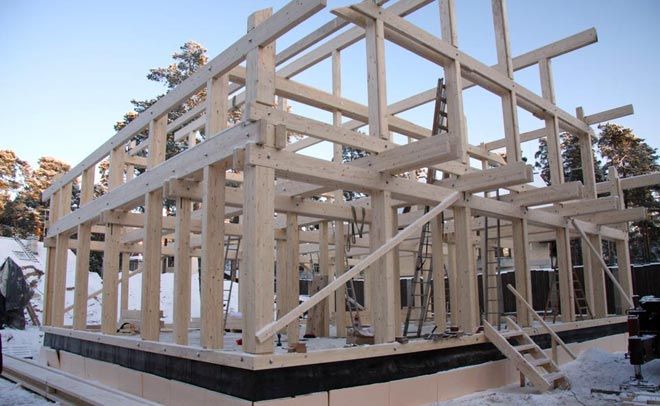

Каркас

• Межкомнатные перегородки собираются из бруса поменьше, порядка 50×50 мм. Для их крепления к полу используются рамные дюбеля.
• Поверх вертикальных брусьев выполняется монтаж продольных прогонов, к которым нужно будет прикрепить доски перекрытия.
• Если предусмотрено проектом, то выше межэтажной обвязки выполняется установка ригелей.
• Каркас дома по углам укрепляется раскосами, которые могут быть как закрытыми, так и открытыми.
• Теперь можно приступать к изготовлению крыши.

Мы бегло описали этапы работ по сборке каркаса для того, чтобы вы могли представить, что придется делать. Почему предоставлен перечень выполняемых работ, а не пошаговая инструкция? Потому что конструктивно каждый дом будет иметь свои отличия, да и существует несколько технологий сборки. Чтобы более детально ознакомиться со строительством, предлагаем посмотреть видео.

Видео: строительство фахверкового дома

Как видим, процесс сборки дома простым не назовешь, да и не получится возвести такое строение в одиночку.

Еще одной отличительной особенностью является обширное остекление, поэтому строение отличается своим внешним видом от своих предшественников, возводимых столетия назад. Нередко, говоря о строениях, возведенных по фахверковой технологии, люди их называют стеклянными домами.

Видео: более подробно о стеклянных домах

Остекление дома – это отдельная тема, но ввиду особенностей конструкции разработана особая технология, о которой рассказано в следующем сюжете.

Видео: остекление фахверков

Итак, можно сделать вывод, что строительство современного стеклянного дома качественно сможет выполнить лишь бригада специалистов.

Крыша

Типичный фахверковый дом

Если же это будет маленький деревенский домик с маленькими окнами, то жесткость конструкции обеспечат многочисленные распорки, а проемы заделываются подручными материалами – точно так, как делали наши прадеды.

Помогла ли вам статья?

Дом в стиле фахверк своими руками (фото) | Своими руками

Содержание ✓

• ✓ Дом в стиле фахверк своими руками: от идеи до воплощения
• ✓ Дом в стиле фахверк своими руками — фото

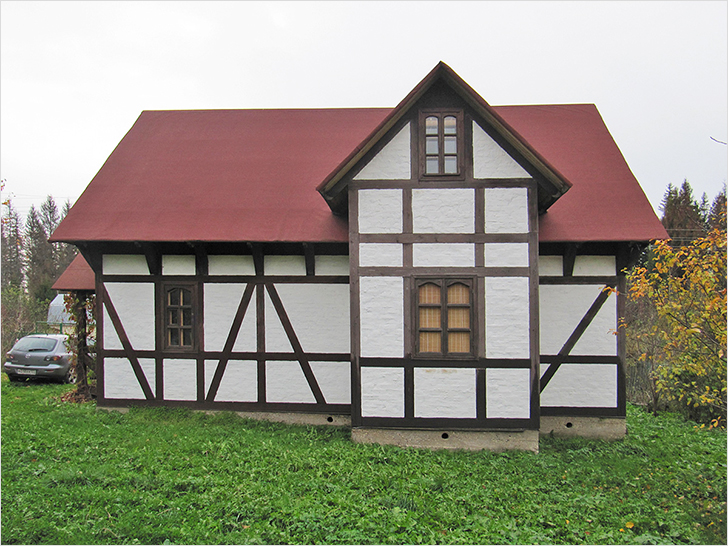

Мы приобрели участок в тихом поселке, где сделан цоколь 6,5×9 м из бетонных плит и блоков с воротами для въезда автомобиля.

Гараж нам был не нужен, поэтому решили расширить подвал до квадрата 9× 9 м. Несмотря на десять лет запустения, фундамент оказался в идеальном состоянии: грунт песчаный, грунтовые воды низкие, и полковник все это заложил, и очень основательно занялся своим делом.

Мы, расширяясь, залили бетонную ленту на всю глубину, врезали арматуру в старую часть, и весь фундамент обвязали армопоясом (фото 1). Конструкция надежная, деформаций за последние четыре года не было.

Дом в стиле фахверк своими руками: от идеи до воплощения

Поначалу не было четкого представления о проекте дома, поэтому мы взяли первоначальную конфигурацию фундамента и на миллиметровой бумаге стали «выкладывать» из блоков необходимую планировку. Позже буквально по ним строители ровно выложили стены и сделали оконные проемы.

Таким образом, у нас есть полный план дома, а также точный расчет количества пеноблоков для покупки. И мы приступили к строительству, не задумываясь о внешней отделке до того момента, когда дом будет иметь уже законченный вид.

Нам очень повезло со строителями — нашли прораба, живущего в соседнем селе. Он пригласил своих родственников, они оказались разнорабочими. И в итоге от фундамента до монтажа отопления и отделки все делала одна бригада. Все работы проводились по детальным чертежам на миллиметровой бумаге, а затем по распечаткам компьютерной графики.

Весь процесс мы контролировали лично и в деталях снимали на камеру. Позже по фотографиям мы, например, точно знали, где нельзя сверлить стены, рискуя повредить скрытую проводку. Кстати, насчет проводки: пришлось брать многожильный провод, так как с жестким кабелем мы долго мучались, устанавливая розетки и выключатели.

Читайте также: Технология строительства дома в стиле фахверк

Раньше мы никогда не проектировали и не строили дома.

Почти вся информация была взята из интернета с форумов, и похоже, они смогли отфильтровать и спроецировать чужой опыт для решения своих проблем.

Дом построен из пеноблоков толщиной 375 мм с использованием фирменного клея. Когда мы сказали, что клеим дом, многим это показалось смешным, но на самом деле у нас получились швы по 2-3 мм, которые спасли от мороза, что толстый слой цементных растворов (фото 2). Прочность такова, что склеенные блоки можно расколоть где угодно, кроме шва. Армирующая сетка не использовалась. А вот под оконный проем проложен 2 прут диаметром 10 (фото 3) по 4. Выполнен первый этаж армопоясом, он же служит перемычкой с оконными проемами. Сделал из П-образных блоков (удобно, хоть и не бюджетно) (фото1).

Между этажами уложили деревянные балки внахлест 100×200 мм, опираясь на армопояс в последнем ряду блоков. Края балок изолировали от стен пергамином. Блоки импортировались двумя партиями. Второй был выгружен манипулятором сразу наверх, избавив строителей от утомительного подъема.

В конструкции крыши 11 пар стропил 50×150 мм, опирающихся на мауэрлат. Балки перекрытия между вторым этажом и мансардой 100×200 мм, поставленные плашмя, посередине опираются на центральную стену, а по краям прикручены к стропилам.

Крыша была утеплена минеральной ватой: 100 мм по стропилам и 50 мм по ширине, внахлест щели, внутри уложен герметичный пароизоляционный слой с поверхностью, отражающей инфракрасное излучение. А крыша была покрыта симпатичной пестрой черепицей терракотового оттенка.

Блоки привезли на деревянных поддонах, и у нас набралось 60 штук. Их разобрали и, накрыв изнутри гидроизоляцией, использовали для высоких грядок в саду (фото 5 и 5). Очень практично и красиво получилось. Также хочу отметить, что на протяжении всего строительства мы старались хранить стройматериалы аккуратно и сразу избавляться от излишков для поддержания порядка и чистоты на участке. Ведь кроме работы мы еще отдыхаем.

Спустя три месяца, с момента укладки первого ряда блоков, дом уже стал чем-то на него похож, и мы начали думать о его внешней отделке. С самого детства мне очень нравились фахверковые дома. Когда-то мы с отцом клеили вот такие домики для макета железной дороги, все элементы которой были привезены из ГДР. Теперь мы занялись большим домом, и появилась возможность воплотить детские мечты. Посещение Франкфурта и Страсбурга закрепило эту идею, добавив подробные фотографии этих фахверковых домов с многовековой историей.

Рисунок занял три месяца. На компьютер установили самую простую бесплатную версию программы SketchUp, и после множества экспериментов удалось нарисовать будущий дом внутри и снаружи (фото 6).

В следующем году мы приступили к внутренней отделке. Внешняя оболочка дома представляет собой вентилируемый фасад, причем максимально реалистичный. Поэтому сначала поставили ригели из брашированной (состаренной) доски 30 х 150 мм, обмазав их декоративной палисандровой лазурью. К внутренней стороне этих досок с шагом 300 мм – вместо реек – прикрутили рейки 20 х 300 мм. И за эти «ушки» (фото 7), специальными дюбелями на пенобетон все крепилось к стенам без видимых снаружи шурупов.

В верхней части фронтонов использована «американская» накладка, также состаренная для подчеркивания фактуры, ее покрасили темной лазурью. Кстати, внутри дома, как внутри, так и снаружи, все видимые деревянные элементы состарены с помощью щеточной шлифовальной машины.

На этом заканчивается второй строительный сезон.

Дом уже отапливался электричеством, все коммуникации работали: вода из скважины, бойлер, септик.

Однако зимой выявились проблемы: в подвале, на лестницах в стене, где проходил армопояс фундамента, начала конденсироваться влага. Часть цоколя утеплили минеральной ватой 100 мм, покрыв гидроизоляционной мембраной, и отправили снегом. Это помогло. Еще немного плакали окна, под которыми не было радиаторов. Пришлось срочно промазывать щели между окнами и подоконниками герметиком. чтобы вода не проникала в пеноблоки. Стали активнее топить и проветривать – в результате пропала сырость.

В следующем году приступили к утеплению цоколя и отмостки, а также к отделке нижней части дома искусственным камнем. Сначала выкопали фундамент на всю глубину, сделали гидроизоляцию (фото 11) и отмостку (фото 12). Затем открытую часть цоколя оштукатурили цементной смесью с армированием металлической сеткой, а сверху оклеили экструдированный пенополистирол толщиной 50 мм, оштукатуренный в два слоя с сеткой (фото 13). И приклеен к искусственному камню фактуры Девон (фото 14). Заканчивая отделку внешней части дома, было завершено крыльцо, фундамент которого был заложен еще при расширении цоколя.

Внутри мы хотели создать ощущение старинного европейского или скандинавского дома. Состаренное дерево потолочных балок в гостиной и доски на потолках, стены оштукатурены гипсовой штукатуркой, затем отшпаклеваны и окрашены светлой краской с добавлением кварцевого песка. Провода специально искали винтажные витые с керамическими изоляторами. Для максимальной естественности потолки и двери в доме были покрыты пчелиным воском, а полы, плинтуса и наличники — лаком на масляной основе. Очень удачной оказалась идея проложить веревку по границе потолка и стен (фото 15). Оставшейся клинкерной плиткой выложили фартук кухни, ванной, а также полосу на стене за камином.

В доме большая гостиная с кухней, три спальни, маленькая и большая ванная комната. Теплый чердак фактически стал третьим этажом, там поселились дети. Цоколь еще не достроен, но скоро там будут кладовая и баня. А пока подвал в доме работает как естественный термостат, охлаждая его в жару. Никаких систем вентиляции мы не делали, но недостатка в них пока не ощущаем. На чердаке окно всегда слегка приоткрыто, и этого достаточно для притока воздушных потоков. Единственная проблема — на время возгорания в камине приходится закрывать все окна и открывать фрамугу в подвале.

Работа у нас пока продолжается (нет предела совершенству), но дом уже заселен все лето, на выходные и каникулы, а в дальнейшем планируется постоянное проживание.

Ссылка по теме: Из какого материала построить дом – размышления перед строительством

Дом в стиле фахверк своими руками — фото

Напоследок еще пара советов для тех, кто планирует строить таким образом. Во-первых, мини-вены очень полезны. Вместительный и выносливый, вы можете перевозить 6-метровые доски и полтонны цемента. Во-вторых, соблюдайте технику безопасности работников, если нанимаете их сами. У нас было падение из наспех собранных лесов, но, к счастью, был только трехнедельный простой во время лечения травм бригадира.

© Автор: А. Шамрай Владимирская обл.
