Дымоход в бане своими руками: как правильно его сделать и установить трубы в банной печи

Содержание

• Конструктивные особенности дымоотвода для парной
• Выбор материала для дымохода в бане
  • Асбестоцементная труба
  • Черный металл
  • Кирпичный дымоход
  • Керамические дымоходы
  • Нержавеющая сталь
  • Стекло
• Какие трубы используют
  • Виды монтажа: где устанавливать
  • Внешнее размещение
  • Внутреннее размещение
• Можно ли произвести монтаж сэндвич-дымохода в бане своими руками
• На что следует обратить внимание при монтаже дымохода в бане
  • Как выбрать размер и форму дымоотвода
  • Диаметр трубы
  • Высота дымоотвода
• Общие рекомендации по монтажу
  • Подготовительный этап
  • Работы на крыше
  • Проход через стену
    • 1 вариант монтажа
    • 2 вариант монтажа
  • Изготовление и установка защитного (проходного) короба своими руками
  • Сбор конструкции дымоотвода
  • Закрепление: как правильно установить трубу дымохода в бане
  • Монтаж дымоотвода
  • Завершение монтажных работ
• Ошибки при устройстве дымохода в бане

Перед тем как приступить к монтажу, ознакомьтесь, как правильно произвести установку трубы дымохода в бане своими руками. Процесс во многом зависит от того, насколько грамотно вы сможете подобрать конструкцию, опираясь на параметры печи и объемы парной.

Кроме того, необходимо осознанно подойти к выбору материала, набора элементов и способа установки. А также в этой статье мы расскажем про основные конструктивные особенности дымоходных систем, и проблемы, которые могут возникнуть при неправильном монтаже.

Конструктивные особенности дымоотвода для парной

1. Дымоход представляет собой вертикальную конструкцию, смонтированную внутри бани или на фасаде здания. Ее основная задача состоит в отведении продуктов сгорания топлива со скоростью, достаточной для поддержания естественной тяги в печи.
2. Грамотно спроектированная конструкция обеспечивает быстрый нагрев бани, поддержание необходимого микроклимата в парной и экономного расходования топлива.
3. Наиболее частые проблемы дымоотводных каналов: Чрезвычайно сильная тяга, что приведет к быстрому прогоранию топлива без соответствующего нагрева парной. Слишком слабая тяга. В топку попадает неполноценное количество кислорода, вследствие чего прерывается процесс горения, а затем падает теплопроводность печи.
4. Грамотный монтаж дымоотвода является гарантом вашей собственной безопасности и максимально долговременным сроком эксплуатации.

Выбор материала для дымохода в бане

На рынке представлен широкий ассортимент сырья для производства дымоотводящих конструкций, коротко назовем каждый каждое из них.

Асбестоцементная труба

Обладает низкой стоимостью и простотой установки, однако, из-за пористой структуры может накапливать конденсат.

Черный металл

Очень хорошо проводит тепло и быстро нагревается, но при этом нет сопротивляемости коррозии. Обладает большой массой, что затрудняет процесс монтажа, а также требует сооружение фундамента.

Кирпичный дымоход

Модель является достаточно дорогой и непростой для установки, хотя её внешний вид очень приятен. Если не гильзовать внутри, конструкция забивается сажей, поддается воздействию конденсата, отсыреть, и в дальнейшем потрескаться и допускать утечку угарного газа.

Керамические дымоходы

Благодаря своей прочности керамика выдерживает высокую температуру, долговечна и может использоваться с любым из видов котлов. Тем не менее, установка такого дымоотвода является весьма дорогостоящей, а сама конструкция – низко ремонтопригодной. Поэтому заниматься установкой следует только квалифицированному мастеру, а хозяевам придется бережно относиться к этой вентиляционной системе.

Нержавеющая сталь

Большинство банных комплексов – домашних или коммерческих – используют именно этот вариант. Это обусловлено отличной устойчивостью к воздействию атмосферных явлений, сажа фактически не скапливается, а прослужит установка долгие годы. Внешний вид хорошо подходит под любой экстерьер бани, блестящая поверхность радует глаз. Кроме того, эта конструкция довольно проста для обслуживания.

Наша продукция

Одностенные дымоходы

Двустенные дымоходы

Монтажные элементы

Стекло

Стеклянный дымовой канал – неплохой выбор, так как этот материал обладает минимальной инертностью, устойчив к влаге и коррозии. Постоянное повышение стоимости на установку такой конструкции обусловлено сложностью процесса и дороговизной огнеупорного стекла в целом. Поэтому такие дымоходы — самые дорогостоящие системы в наши дни, хотя стоимость вполне оправдана достоинствами этого варианта.

Какие трубы используют

Надо знать, что от того, каким образом будет выполнен монтаж дымохода банной печи, зависит вероятность пользования баней без угрозы для вашего здоровья.

Схема монтажа дымоотвода бывает двух конфигураций: внутренняя и внешняя. В зависимости от этого подбираются элементы дымохода.

Виды монтажа: где устанавливать

Установка может происходить на кронштейнах через стену или по прямой через крышу.

В первом случае вся система выносится в стену, а затем поднимается, примыкая к бане, но не проходя сквозь нее. Это смотрится более эстетично, при этом есть следующие плюсы:

• не задействуется свободное пространство парной;
• нет риска обжечься о сталь или камень;
• меньше вероятность возникновения пожара;
• проще – не надо делать отверстие через весь чердак;
• случаи задымления обнаружить легче, а также отследить общее состояние.

Но при этом:

• увеличиваются потери тепла, так как фактически сразу пар попадает наружу;
• сам монтаж сложнее из-за необходимости соблюдения размеров стыковки отверстия в стене и частей изделия;
• нагрев трубы больше в силу того, что газы отходят в горизонтальном направлении. При таком расположении увеличивается сопротивление топочных газов при движении по каналу;
• по количеству элементов данный вариант дороже на 10%, чем обычный.

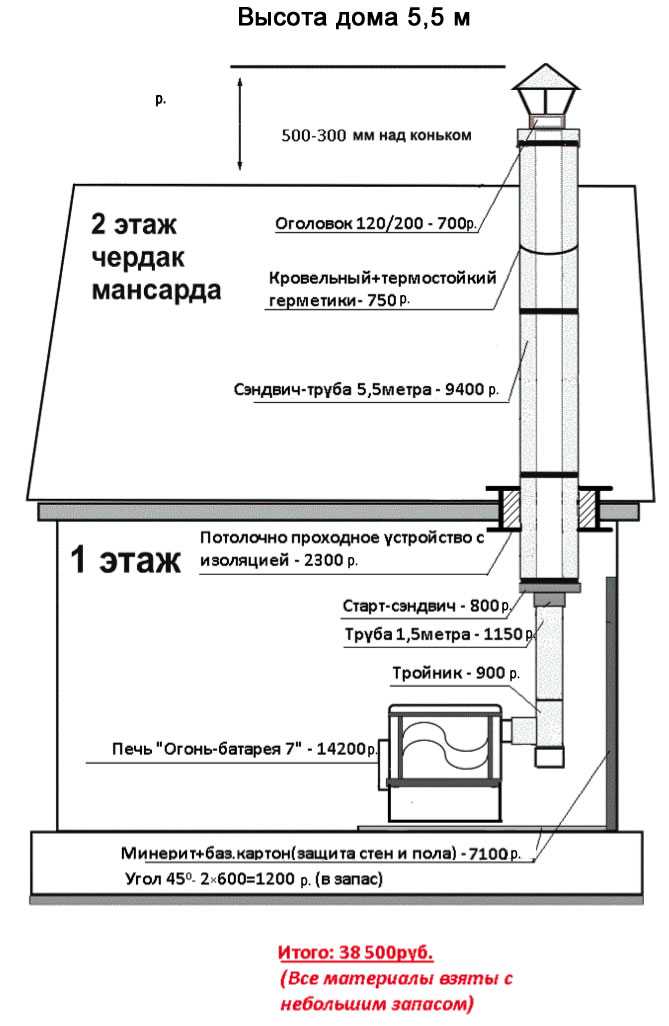

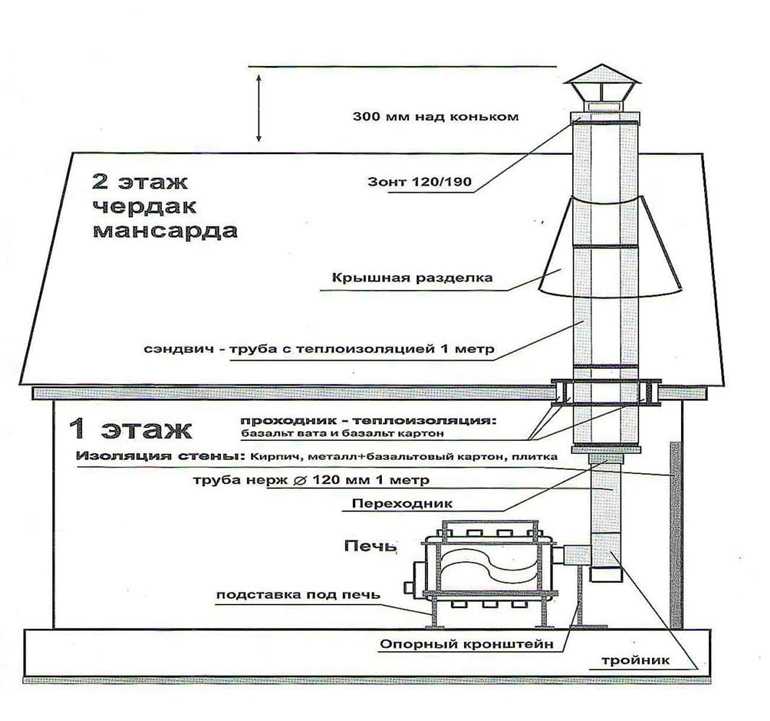

При монтаже дымоотводящих систем по прямой через крышу дымоход располагается прямо, без изгибов, он отходит от котла и направляется вверх, где пересекает потолок и выходит с обратной стороны кровли. Достоинства такого подключения:

1. Устойчивая тяга за счет расположения дымовой трубы ближе к коньку крыши.
2. Сборник для конденсата находится в тепле, поэтому его прочистной карман сухой и чистый. Это продлевает срок службы.
3. Не образуются мостики холода в стенах, теплоизоляция не нарушается.
4. Устойчивость дымоотводящего канала выше за счет креплений к кровле. Сами крепежи можно выбрать дешевле, чем для варианта на фасаде.
5. Эстетичность сооружения не портится боковыми выводами дыма.
6. На улице находится лишь малая часть конструкции, которая портится со временем от снега и дождя. Осмотреть и очистить большую часть можно, не покидая здания.
7. Можно использовать неутепленные части дымоотвода, которые находятся внутри бани.
8. Данный вариант проще и дешевле в монтаже на 10%, чем при выводе через стену.
9.  Дымовые газы идут вверх, нет препятствия для их выхода. Нагрев меньше, чем при горизонтальном соединении, так как сопротивление потокам дыма минимально.

При этом есть и слабые стороны:

1. Вероятность «пропустить» возникновение пожара выше, так как задымление возникает в перекрытиях, которые находятся на чердаке и на крыше, и их элементарно не видно вплоть до появления огня.
2. Потери тепла через крышу. Герметичность восстанавливается при обустройстве гидроизоляции до проведения покрытия.
3. Уменьшение полезной площади, так как по требованиям безопасности вокруг печной трубы для бани ничего не должно быть.
4. Увеличение расходов на изменение крыши и потолка парной, в частности, после окончания чистовой отделки.
5. При повреждении целостности дымоотводящей конструкции происходит задымление бани.
6. Подтеки конденсата и накапливаемая сажа портят внешний вид крыши.
7. Возможны ожоги от нагретых частей при нештатных ситуациях.

При принятии решения о способе монтажа требуется учесть следующие нюансы:

• размеры постройки – если очень маленькие, то логично сделать выносную конструкцию;
• парилка строится с нуля или в старом помещении – в первом случае можно сразу продумать вопрос изоляции;
• нужно ли отапливать соседние комнаты.

Внешнее размещение

Внешнее устройство дымового канала является более затратным и трудным в монтаже. Это связано с повышенными требованиями к соблюдению размеров стыковки отверстия в стене и частей изделия. При наружном монтаже требуется применять двустенные дымоходы во избежание образования конденсата и возникновения пожара. Именно внешние конструкции являются наименее воспламеняемыми, поскольку дым моментально направляется наружу, а не циркулирует по трубе, располагающейся в здании. Плюсом такой системы можно отметить отсутствие необходимости делать отверстие в потолочном перекрытии и крыши и экономия внутреннего пространства. При этом вероятность отравления угарным газом сводится к минимуму.

Внутреннее размещение

Главным достоинством внутреннего расположения дымоотвода является легкое обеспечение тяги в дымоходной конструкции, которое достигается вертикальным направлением отходящих газов. В данной конструкции основная часть будет располагаться во внутренней части здания, что дает возможность банному помещению нагреваться существенно быстрее. Однако, с точки зрения пожаробезопасности, такая конструкция более опасная, так как заметить задымление в потолочном перекрытии или на чердаке гораздо сложнее.

Можно ли произвести монтаж сэндвич-дымохода в бане своими руками

Применение такой конструкции позволяет предотвратить и защитить помещение от возможных пожаров. Благодаря утеплителю температура нагревания трубы обычно не выходит.

Существует определенная последовательность, сопутствующая проведению правильной самостоятельной сборки. Четкое соблюдение правил и рекомендаций производителя, гарантия бесперебойной работы дымоотводной системы.

На что следует обратить внимание при монтаже дымохода в бане

Ниже представлены указания касательно того, на чем необходимо сосредоточиться в первую очередь.

Как выбрать размер и форму дымоотвода

Малый размер сечения будет препятствовать отведению топливной продукции в нужном количестве. Объемное сечение, напротив, способствует слишком быстрому продвижению дыма, что не позволит как следует прогреть банное помещение. Это, в свою очередь, повысит расходы на топливо. Следует ответственно отнестись к данному пункту, поскольку от него будет зависеть результат.

Определиться с формой просто, если учесть основной принцип его работы. Дымоходам свойственно нагреваться неравномерно, вследствие чего, дым выходит на поверхность крыши по центральной оси. Отсюда следует, что правильная форма – круг. Цилиндрические конструкции гораздо быстрее обогревают помещение и не требуют излишних финансовых затрат.

Дымоход с прямоугольным сечением провоцируют завихрения, препятствующие необходимой тяге. Прямоугольная конфигурация допустима лишь в том случае, когда речь идет об отопительных приборах, не требующих мощной тяги.

Диаметр трубы

Масштаб определяется степенью силовой тяги банной печи и располагается в промежуточном интервале от 115 до 270 (мм). Тем не менее чтобы безошибочно определить диаметр, нужно ознакомиться с некоторыми предписаниями, указанными производителем в инструкции. Если же у вас не имеется схема установки дымохода для бани своими руками, то достаточно будет знать соотношение диаметров сечения разных форм. Выглядит это следующим образом:

• цилиндрическая – 1 к 10;
• прямоугольная – 1 к 1,5.

Для кирпичных дымоходов минимальный диаметр сечения должен составлять 140х140 мм.

Успешная работоспособность дымоходной системы в первую очередь зависит от того, как точно определен размер трубы.

Высота дымоотвода

По стандарту его высота должна составлять не менее 5 метров. Расчет высоты дымоотвода осуществляется в соответствии с основными техническими характеристиками материалов.

Канал должен располагаться не менее чем в полуметре над кровельным коньком и никак не ниже его уровня. При этом стоит учитывать толщину кровельного покрытия и угол наклона ската крыши. Высота выбирается без учета дымоходного «зонта».

Общие рекомендации по монтажу

Необходимо максимально подробно изучить информацию о том, как правильно сделать трубу дымохода в бане и все детали, касающиеся его установки, ведь от его качества будет зависеть надежность, срок эксплуатации, работоспособность и, прежде всего, ваша безопасность. Любая, казалось бы, незначительная ошибка может спровоцировать необратимые последствия.

Сначала нужно ознакомиться с главными указаниями специалистов и инструкцией (если есть в наличии).

Подготовительный этап

Следует предварительно защитить участки прохождения дымового канала сквозь перекрытия. Пошаговое руководство для этого этапа установки дымохода в баню своими руками выглядит следующим образом:

• Подготовка проходной трубы. Требуется заполнить ее наружность базальтовой ватой.
• Далее, нужно произвести изоляцию внутренней части узла – определитесь с точкой монтажа на перекрытии и подготовьте отверстие нужной формы.
• На участке сопряжения с потолком распределите еще один теплоизоляционный слой и затем приступайте к устройству разделки.
• Обязательно оставьте небольшой зазор между проходным узлом и дымовым каналом.

Работы на крыше

Данный этап начните с разборки кровли:

• Необходимо определить размеры как с внутренней, так и с внешней области крыши с учетом кровельного ската (наклона).
• Прорежьте внутри крыши отверстие. Для этого с двух краев обшейте области проемов металлическими листами, толщина которых должна составлять 0,5 (мм). Нужно сделать 4 отверстия величиной 450 на 450 (мм), методом квадратного сечения. Масштаб зависит во многом от переходника.
• для прохода дымохода через крышу используется крышная разделка или мастер-флэш. Их основная задача – герметизация прохода, защита от попадания влаги.

Обратите внимание: мастер-флэш необходимо заводить под верхний край кровли во избежание образования течи. Также стык с трубой пройти герметиком и закрепить все кровельными саморезами.




Проход через стену

Предлагаем вам ознакомиться более подробно с двумя схемами монтажа с подробным описанием.




В случае монтажа построениям дымохода для бани своими руками с боковым выводом процесс производится следующим образом:

1 вариант монтажа

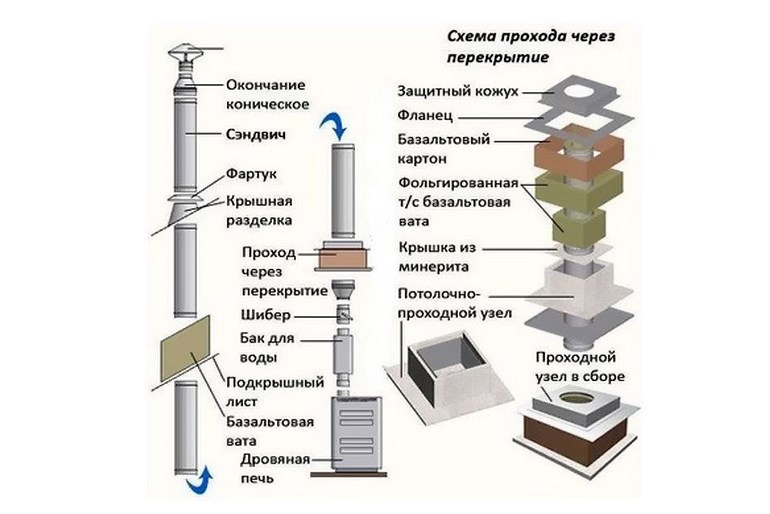

Проход через стену, снаружи бани. Выбирая дымоход для дровяной печи в баню, необходимо остановиться на трубе из нержавеющей стали толщиной 0,8 мм. На патрубок печи (если она у вас металлическая) устанавливаем адаптер (является стартовым элементом при сборке по конденсату), потом одностенную трубу не менее 0,5м или теплообменник натрубный (если вы планируете иметь горячую воду в помывочной). На теплообменник ставим шибер. О необходимости шибера мы расскажем в отдельной статье.

Далее на шибер ставим колено под 90°, на него ставим старт-сэндвич для перехода с одностенной трубы на двустенную, а потом трубу сэндвич 1,0 м. Если у вас стена не широкая, то можно поставить трубу 0,5 м.




Важный момент: для прохождения стен и потолочных перекрытий необходимо обязательно использовать сэндвич.

Участок прохождения стены (как и потолка) является самым пожароопасным в бане, поэтому необходимо серьезно подойти к оснащению данного узла. Мы предлагаем устанавливать ППУ (потолочно-проходной узел) внутри парной, снаружи проем закрывается экраном (листом из нержавеющей стали). Если же стена у вас широкая, тогда потребуется второе ППУ для установки снаружи. В ассортименте компании Феррум имеется ППУ различной комплектации. Мы подробнее расскажем в отдельной статье по данному элементу.

В проходной узел необходимо неплотно уложить каолиновую вату или листы технической минеральной ваты слоем в 5-7 см, для того чтобы снять «лишнее» тепло. Больше закладывать вату не нужно, так как это может привести к перегреву сэндвича. Далее снаружи бани к трубе крепим сэндвич-тройник. Снизу тройника устанавливаем конденсатоотвод. Сверху к тройнику закрепляем сэндвич трубы 1,0 м количеством от 3 штук и более в зависимости от высоты бани.

Учитывая вес двустенных дымоходов вам потребуется снизу установить монтажную площадку и консоль для укрепления комплекта. Для устойчивости сверху к стене бане крепим дымоход стеновым хомутом. Финальным элементом основной трубы будет оголовок.




Следующим этапом работ будет подключение водяного бака на 75 л к теплообменнику, но об этом мы расскажем отдельно.

Особые указания:

• После того как вы проверили, что все элементы дымохода на месте, хорошо садятся друг на друга, мы рекомендуем перед установкой стыки промазать силиконовым герметиком на 150°.
• Все модули при монтаже крепятся внутрь предыдущего элемента узким концом (по конденсату).
• Не забываем, что все стыки сэндвич трубы, колена, тройника и адаптера необходимо скрепить хомутами. Все эти элементы имеются в широком ассортименте в линейке Феррум, прайс на которую можно найти на сайте.
• Длины элементов дымохода необходимо подбирать с расчетом, чтобы соединение не оказалось внутри перекрытий.
• Если в дымоходе имеется тройник, то его необходимо обязательно ставить на площадку монтажную с креплением. Расстояние между площадками должно составлять не менее 5,0 м друг от друга.
• Для прохождения перекрытий необходимо обязательное использование потолочно-проходного узла.

2 вариант монтажа

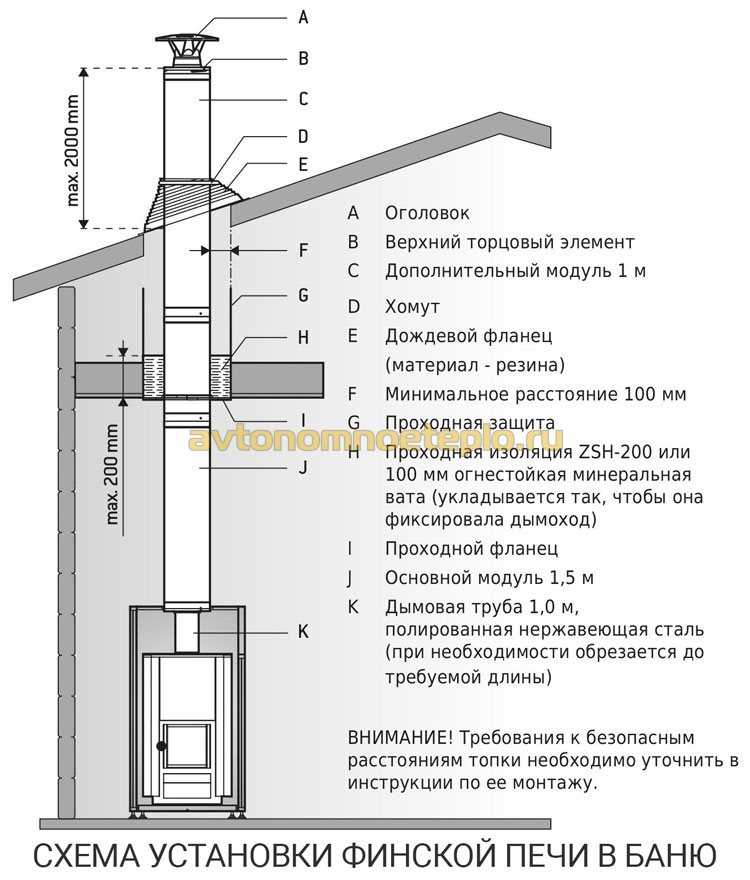

Внутренняя локализация дымохода. По набору элементов данный вариант почти не отличается от первого. Обязательно для прохождения потолочного перекрытия использовать сэндвич трубу.

Дополнительным элементом при монтаже внутри бани является крышная разделка.

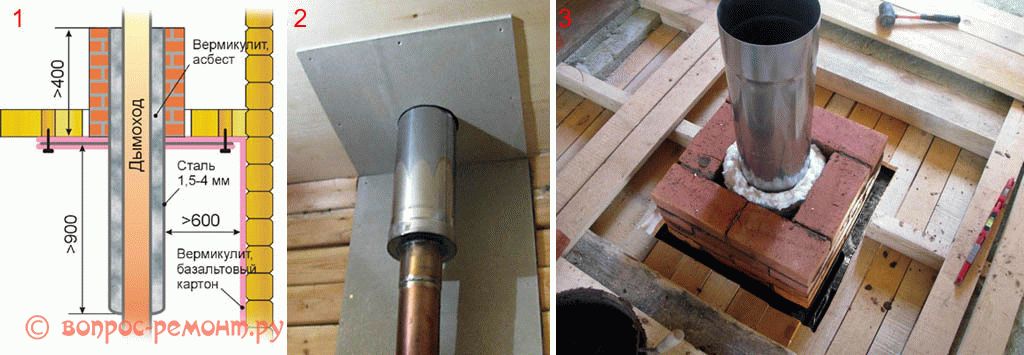

Изготовление и установка защитного (проходного) короба своими руками

1. Сделать 4 металлических листа масштабом 50 на 50 (см) с вырезанным (посередине) отверстиями в соответствии с размером трубы.
2. Посредством сварочного аппарата соединить друг с другом имеющиеся листы или скрепить саморезами.
3. Получившийся в результате металлический короб утеплить при помощи базальтовой ваты, поверх предыдущего слоя сделать покрытие из фольги.
4. В короб вставляется труба. Устанавливается короб в потолочных переходах, фиксируется шурупами.
5. Затем закрепите на поверхности крыши стальной лист с предварительно вырезанным отверстием под дымоход.

Сбор конструкции дымоотвода




Когда печь располагается не четко под потолочным проемом, употребляется колено (отвод). Но не стоит злоупотреблять его количеством, поскольку внутри может скапливаться копоть и гарь.

Поверх крепится оголовок, который можно самостоятельно соорудить простым способом. Но все же рекомендуется приобрести готовый вариант.

Внешняя труба конструируется следующим образом:

1. Вначале к стене крепится колено, а только потом основное устройство.
2. В стену крепится уже готовый защитный короб, наполненный керамзитом, от которого наружу поднимается главная часть.
3. Затем, с внешней стороны помещения на нее крепится тройник. Каждую из деталей сцепляют поочередно.

Закрепление: как правильно установить трубу дымохода в бане

По завершении сборки дымохода закрепите тройник на монтажную площадку и плотно сожмите хомутами все имеющиеся стыки. На последнюю трубу (сэндвич) одевается конус, на конус одевается зонт или дефлектор, для предотвращения попадания атмосферных осадков и ветрового запирания дымового канала.

Трубу выше кровли более чем на 1,5 метра укрепляют хомутом обжимным под растяжку.




Монтаж дымоотвода

В потолочном или стеновом покрытии прорезается окно размером не менее 50х50 см. В данное отверстие монтируется проходной узел с отверстием равным диаметру трубы, плюс 3-5 мм, для свободного монтажа, который нужно закрепить специальными металлическими крепежами в заранее проделанные отверстия, после чего, скрепив со стеной. Затем в защитный короб вставляется труба. Со стороны чердачного помещения засыпьте металлический короб керамзитом. В качестве декоративного элемента по итогам монтажа можно использовать защитный экран из нержавеющей стали, который повышает пожаробезопасность.

Завершение монтажных работ

Далее, когда вы завершили процесс установки, обязательно снимите дополнительное покрытие с труб и вместо него нанесите огнеупорный герметик.




Ошибки при устройстве дымохода в бане

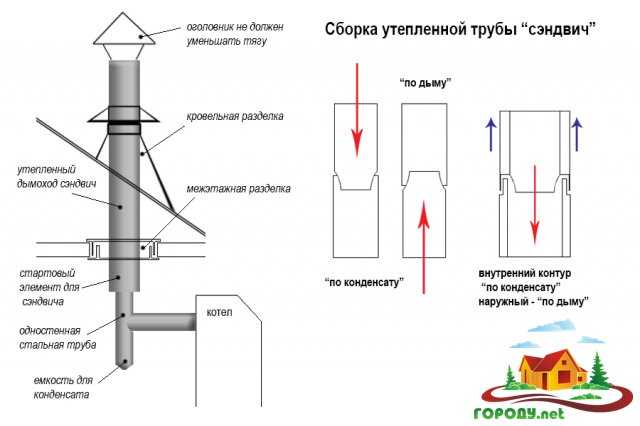

• Сборка по дыму, а не по конденсату. Самая частая и распространенная ошибка, которая очень быстро выводит из строя трубу.
• Расположение вплотную деревянных перекрытий к трубе в потолке и стенах. Экономия на ППУ.
• Применение материалов, строго противопоказанных для использования в качестве дымоотвода, поскольку некоторые из них могут спровоцировать возгорание.
• Недостаточная высота дымохода.
• Группирование сразу нескольких дымоходных конструкций в одну.
• Произвольный расчет масштаба и диаметра материалов.

Монтаж дымохода весьма серьезный процесс, требующий наличия необходимых навыков, внимательности, терпения, ответственного подхода к изучению информации о всевозможных способах монтажа. Если вы будете точно следовать инструкции производителей или советам, приведенным в данной статье, то точно не совершите ошибок в процессе.

Помните, что зачастую ремонт дымоходов обходится в разы дороже, чем просто услуги монтажа. Именно по этой причине все правила и рекомендации лучше соблюдать еще на этапе проектирования бани.

Дымоход своими руками: как сделать? Пошаговая инструкция

Содержание

1. Как устроен дымоход?
2. Требования к устройству дымохода
3. Из каких материалов можно изготовить?
4. Пошаговая инструкция по изготовлению дымохода
5. Особенности конструкции
6. Преимущества и недостатки
7. Выбор материала
8. Подготовка раствора
9. Порядок кладки основных частей
10. Как сделать керамический дымоход?
11. Специфика конструкции
12. Плюсы и минусы
13. Правила сборки и монтажа
14. Приготовление и нанесение клея
15. Металлический сэндвич-дымоход своими руками
16. Положительные и отрицательные стороны
17. Необходимые материалы
18. Схема монтажа
19. Совет по устройству внутренней трубы
20. Эксплуатация, ремонт и чистка
21. Похожие статьи:

Печи и камины – практичные и красивые конструкции, которые многие создают на своих дачных участках или в собственных домах при помощи профессионалов. Однако есть и доморощенные таланты, которые способны сделать нечто подобное самостоятельно. В этой статье мы рассмотрим один очень важный аспект подобного дела – поговорим о дымоходе, а вернее о том, как сделать дымоход.

Как устроен дымоход?

Сделать дымоход своими руками не сложно, если понять его внутреннее устройство и принцип работы всей системы, поскольку их качественность прямо определяют рентабельность и продуктивность самого отопления.

Читайте также:

Как правильно сделать бетононасос своими руками?

Как дымоход печи, так и дымоход камина, берут свое начало с котла, в который он встроен, куда бросаются дрова, уголь или другие продукты для сгорания. Там же внизу есть задвижка для возможности управлять тягой, также ее можно открыть, если потребуется освободить трубу от сажи или копоти. Далее дымоход поднимается вверх настолько, насколько это необходимо, однако если нужно его сдвинуть в сторону, тогда устанавливается отвод. Отвод переходит в проход перекрытия и проход крыши, что дает гарантию пожарной безопасности. И завершающим элементом выступает оголовок, не дающий дождю или снегу проникать вниз.

Требования к устройству дымохода

Поскольку основное предназначение дымохода – вывести газ и дым вверх, образующиеся при горении, и не допустить их попадания в помещение, какие-либо нарушения во время монтирования подобных конструкций могут привести к неприятным и даже фатальным последствиям, поэтому необходимо соблюдать все нормативные требования документов СНиП 41-01-2003 и ДБН. Прежде, чем приступать к работе, вы должны внимательно с ними ознакомиться.

Из каких материалов можно изготовить?

Очень важно также выбрать материал, из которого вы его сделаете.

Самым распространенным является кирпич, поскольку он отлично выдерживает высокие температуры, достаточно жизнеспособный, имеет длительный срок годности. Однако для кладки такого дымоотвода необходимы хорошие специалисты и замена внутреннего вкладыша хотя бы раз в десятилетие. Да и выложить его можно только во время новостройки.

Пользуются немалой популярностью дымоходы из керамики, они могут похвастаться высокой жаростойкостью, надежной тепловой изоляционной системой, хорошим противостоянием кислотности. Такая труба может прослужить вам около половины века, однако при установке требует огромной осторожности, поскольку она достаточно ломкая. В плюсы можно также записать то, что устанавливается она быстро и не сложно.

Если вы решите сделать дымоход из железной трубы своими руками, тогда необходимо учесть то, что здесь понадобится утепление. Повреждения от коррозий и конденсата практически сводятся «на нет», такие трубы быстро устанавливаются и легко ремонтируются.

Дымоход из профильной трубы также пользуется спросом, но здесь нежелательно использовать квадратные или прямоугольные формы, поскольку в их углах накапливается нагар.

Эти формы трудно очистить, как и в гофрированных трубах (их вообще не любят инстанции контроля).

Пошаговая инструкция по изготовлению дымохода

Давайте разберем, как сделать дымоход своими руками и его пошаговую инструкцию.

Особенности конструкции

Строение сооружения дымоходов бывают нескольких типов:

1. Прямой. Он проходит безо всяких изгибов, прямо через потолок и кровлю. Самая простая система, в плюсах которой – быстрый выход газов вверх, в минусах – такая же быстрая потеря тепла.
2. Прямой дымоход с поперечными перемычками, благодаря которым выработанное тепло сберегает больше, чем в первом случае.
3. Лабиринтный. Из-за медленной подачи наверх газов сгорания, благодаря чему сильнее нагревается сам котел, происходит усиленный теплообмен. Подобному устройству следует отдать честь.
4. Модульный. Такие агрегаты изготавливаются из металлических труб и применяются только при газовом отоплении.

Преимущества и недостатки

Перед тем как делать дымоход, следует учесть все вышеперечисленные «за» и «против», поскольку это напрямую влияет на долговечность вашей отопительной системы, то как она будет установлена и в дальнейшем обслуживаться.

Выбор материала

Сначала вам нужно определить, какого типа котел или печь вы желаете установить в своем помещении:

• Если вам нужен твердотопливный котел, камин, простая или банная печь, тогда лучше всего купить кирпич или же керамику. Этот материал выдерживает самые высокие температуры.
• Если у вас газовый котел, как мы уже отмечали, берите стальные трубы или из нержавейки. Их жаростойкость достаточна для таких целей.
• Если ваш котел будет работать на опилках или жидком топливе, тогда подойдут и профильные трубы.

Подготовка раствора

В основном раствор нужен для кирпичной кладки:

• известковый. Подходит для того, чтобы возвести трубу печи выше крыши. В него входят: известь, песок, цемент, гипс и вода;
• цементный. Самый стойкий. Изготавливается из цемента, песка и воды;
• известково-гипсовый. Подходит как для выкладывания самой печи, так и для ее декорированной отделки. В его составе: гипс и известковое тесто.

Порядок кладки основных частей

Начинать выкладывать дымоход необходимо с верхушки печи или камина. В первую очередь выложите насадную трубу, непременно привязывайте каждый ряд. Далее необходимо скопировать строение стен и перегородок.

При этом:

• строго следите за вертикалью и горизонталью всех укладываемых деталей;
• толщина слоя раствора, которым вы выкладываете кирпич, не должна быть ниже 5 мм и выше 10 мм;
• заделку швов выполняйте по всем правилам, ничего не упуская, чтобы исключить проникновения искр из трубы наружу;
• используйте только качественные материалы.

Как сделать керамический дымоход?

Дымоходы из керамического текстиля дорогостоящее удовольствие, но оно того стоит. Посмотрим, как сделать такую дымоходную трубу своими руками.

Специфика конструкции

В такой трубе всего три слоя:

• внутренний – из керамики;
• средний – из теплоизоляции;
• внешний – из жароустойчивых каменных блоков.

Плюсы и минусы

Керамические дымоходы отлично выносят самые высокие температурные режимы и подходят, практически, к любому типу котлов, хоть это печь, хоть камин. При этом они очень просты и легки в установке и обслуживании, показывают отличный уровень отдачи тепла, не поддаются коррозии, служат более тридцати лет. Это плюсы.

К минусам можно отнести только дороговизну и ломкость исходного материала. Его хрупкость нужно учитывать только при монтаже трубы.

Правила сборки и монтажа

Собирайте данный дымоход строго по требованиям СНиП, с которыми ознакомьтесь заранее.

Приготовление и нанесение клея

Для качественного соединения всех модулей керамического дымохода применяйте специальный клей НС-1А. Перед нанесением хорошо перемешайте его, очистите все поверхности от грязи, увлажните их щеткой или шпателем наносите клей двумя слоями толщиной от 1 до 3 мм. После нанесения первого слоя подождите около 10 мин, пока просохнет и наносите следующий.

Металлический сэндвич-дымоход своими руками

Достаточно часто применяются сэндвич трубы, поговорим, как своими руками их изготовить.

Положительные и отрицательные стороны

Сначала о плюсах: такие трубы достаточно легкие, подходят для всех отопительных систем, высоко прочны и устойчивы к коррозии, не сильно загрязняются и пожаробезопасны.

В минус идет то, что они дорогие и не слишком герметичны.

Необходимые материалы

Для установки такого дымохода вам понадобятся основные части:

• защитный грибок;
• два колена;
• защитный флюгер;
• тройник;
• конус свободного обтекания.

Дополнительно приготовьте: кронштейны, крепежи, муфты, хомуты, заглушку, огнестойкий герметик.

Схема монтажа

1. Монтировать трубу начните с патрубка. Затем изолируйте потолок и место стыковки трубы и перекрытия.
2. Затем сделайте разделку на крыше.
3. Далее следуйте инструкции СНиП.

Совет по устройству внутренней трубы

Отдельно хотелось дать совет по монтажу внутренней трубы: вставляйте ее каждый модуль один в другой узкой стороной, чтобы она была герметична и плотно уложена. После этого наденьте наружный канал.

Читайте также:

• Какое время застывания у бетона и от чего оно зависит?

• Теплая штукатурка

Эксплуатация, ремонт и чистка

Обязательно соблюдайте все правила безопасности эксплуатации дымоходов, это оградит вас от множества неприятных последствий.

Для этого:

1. Ежегодно приглашайте для осмотра вашего дымохода специальные службы или проводите его проверку сами.
2. Если заподозрите необходимость в ремонте – не игнорируйте, проводите все спасательные работы своевременно.
3. Ежегодно чистите трубу, чтобы сохранить свое здоровье.
4. Старайтесь покупать или добывать для сгорания только качественные материалы.

Как вам статья?

Чистка дымоходов своими руками | Чистка собственного дымохода

• 11 июля 2016 г.

Многие домовладельцы решают самостоятельно чистить дымоходы. Это вполне приемлемо при наличии правильных инструментов и знаний. Вам нужно будет понять, какие инструменты подходят для вашего прибора, как правильно проводить чистку и почему вам необходимо ежегодно проверять дымоход. Самостоятельная чистка дымохода сэкономит вам деньги и поможет обеспечить безопасность дымоходной системы.

Процедуры технического обслуживания

Для приборов, работающих на твердом топливе, может потребоваться более частое техническое обслуживание, в зависимости от использования. Вся система, от соединения на приборе до верхней части дымохода, должна быть полностью осмотрена и очищена. Следующие шаги рекомендуются для правильной очистки системы облицовки дымохода.

Пошаговые инструкции по очистке дымохода

Начните с определения того, какая щетка для дымохода лучше всего подходит для вашего применения. Для традиционного каменного дымохода с глиняным дымоходом лучше всего использовать прочную проволочную щетку. Для гибкой или жесткой облицовки дымохода из нержавеющей стали лучше всего использовать щетку из полипропиленовой щетины. Большинство гарантий на облицовку дымохода из нержавеющей стали аннулируются при использовании проволочной щетки. Убедитесь, что стержней для чистки дымохода достаточно, чтобы пройти по всей длине дымохода. Дымоходные стержни продаются разных размеров, чтобы обеспечить вам достаточную длину, чтобы пройти через дымоход.

Вот пошаговые инструкции по правильной очистке и прочистке дымохода.

1. Снимите дождевик дымохода
2. Выберите щетку для дымохода из нейлона, полиэстера или натуральной щетины подходящего размера для очистки вкладыша. Убедитесь, что головка щетки проходит по всей длине лайнера, включая соединители, клеммы и тройники. Мы поставляем дымоходные щетки и стержни, если у вас их еще нет.

   Примечание. Если тройник внутри дымохода используется в сочетании с гибким или жестким вкладышем дымохода, обязательно проверяйте и очищайте тройник каждые две недели, чтобы предотвратить засорение или опасность.

3. Подсоедините щетку для чистки дымохода к концу шомпола.
4. Вставьте щетку в дымоход сверху дымохода.
5. Проведите дымоходную щетку вверх и вниз по дымоходу.
6. Добавьте больше стержней для чистки дымохода, чтобы они проходили дальше по дымоходу.
7. В некоторых случаях для надлежащей очистки потребуется снять разъемы прибора, чтобы очистить их от скоплений креозота (например, колпачок тройникового разъема). Для традиционных каминов соскребите дымовую полку и убедитесь, что стены и весь камин чистые.
8. После подметания лопатой удалите золу и креозот, выпавшие из дымохода.
9. Поздравляем, вы успешно прочистили дымоход!

Полезные продукты

Для удаления стойких и густых отложений креозота существуют различные химические обработки, которые можно использовать при небольшом огне, чтобы разрушить креозот глазури. Anti Creo-Soot и Chimney Saver Cre-Away — два самых популярных средства для лечения креозотом. Каждый продукт имеет определенные инструкции по применению. Не полагайтесь исключительно на химикаты для очистки дымохода, для очистки дымохода следует использовать продукты для чистки дымохода. Эти химикаты следует использовать только тогда, когда образовался густой и глазурь креозота.

Проверка дымохода очень важна!

Ежегодный осмотр должен проводиться не реже одного раза в год, чтобы убедиться, что в дымоходе нет трещин или отсутствующих растворных швов в дымоходе. При использовании вкладыша дымохода из нержавеющей стали проверьте, нет ли засоров. При обогреве дома важно убедиться, что это делается безопасным и эффективным образом для защиты членов семьи и дома. Для получения дополнительной информации о том, почему ваш дымоход нуждается в чистке, пожалуйста, посетите «Зачем мне нужно чистить дымоход?».

Опубликовано в Статьи и информация: Информация о дымоходе «Сделай сам и подрядчик», Блог трубочиста и Дымоходные вкладыши

Похожие сообщения Домовладельцев настолько привлекает камин, что они игнорируют беспорядок и хлопоты, сопровождающие его эксплуатацию и обслуживание, не говоря уже о его пресловутой энергетической неэффективности.

Что нельзя игнорировать, так это креозот. Важно понимать этот липкий, зловонный побочный продукт сгорания, если вы хотите знать, как чистить дымоход. Креозот накапливается постепенно и может стать настоящей пожарной опасностью.

По некоторым оценкам, опасные скопления креозота являются причиной около четверти домашних пожаров.

Хотя большинство людей предпочитает нанимать для этой работы сертифицированных специалистов, читайте дальше, чтобы узнать, как почистить дымоход самостоятельно. Если у вас есть нужные инструменты и вам удобно работать на крыше, это проще, чем вы думаете.

Инструменты и материалы
• Салфетки
• Пластиковая пленка
• Малярная лента
• Защитные очки
• Респираторная пыльная маска
• щетки трубообразования
• См. Полный список «
• Лестница
• Магазин вакуум

Как почистить rumney

. или ткань маляра, чтобы защитить пол вокруг камина. Затем приступайте к удалению золы и дров из топки. Как только на нем не останется мусора, откройте заслонку. На этом этапе очень важно изолировать камин от остальной части вашей гостиной. Используя толстую пластиковую пленку и качественную ленту, полностью загерметизируйте переднюю часть камина, не допуская зазоров в уплотнении. Срежьте углы здесь, и позже у вас может остаться мелкая пыль, покрывающая всю вашу мебель!

ЭТАП 2

При выборе способов чистки дымохода многие домовладельцы вообще не учитывают средства защиты. Вам понадобится набор очков, которые образуют надежную изоляцию вокруг глаз. Если вы попытаетесь обойтись обычными защитными очками, вы рискуете попасть к врачу. Кроме того, вам понадобится качественная пылезащитная маска, несколько различных типов щеток для дымохода и прочная лестница, по которой вы сможете подняться на крышу.

Если у вас нет опыта работы на крыше, сейчас не время учиться. Вызовите трубочиста. Многие из самых опасных проектов «сделай сам» выполняются на крыше; действуйте с особой осторожностью!

Свяжитесь со специалистом по дымоходам и каминам

Найдите лучших местных профессионалов и сравните несколько предложений по вашему проекту дымохода или камина.

Найдите профессионалов прямо сейчас

+
ЭТАП 3

Удалите все оборудование, мешающее верхней части дымохода, будь то колпак дымохода или защита от животных, а затем приступайте к работе с дымоходной щеткой самого большого диаметра в вашем арсенале. Чистите сверху вниз, продвигаясь к дымовой полке — плоской области, расположенной в «изгибе» за заслонкой. Не торопитесь и сделайте тщательную работу. Когда вы закончите чистить дымоход, замените снятое оборудование, убедившись, что все крепления надежно закреплены. Безопасно спускайтесь по лестнице.

ШАГ 4

Подождите некоторое время, пока пыль, которую вы опрокинули, не осядет в топке. По истечении периода ожидания оторвите небольшое отверстие в заклеенной лентой пломбе, которую вы разместили над топкой. Используя щетку для дымохода меньшего диаметра, протяните руку через отверстие и прочистите дымоход настолько глубоко, насколько щетка может достать. Когда вы закончите, снова накройте камин и дайте лишней пыли упасть на пол топки.

ЭТАП 5

Когда вы отклеиваете пластиковую пленку, делайте это медленно и осознанно. Научиться чистить дымоход — и закончить работу самостоятельно — означает быть осторожным, как только вы вернетесь на твердую почву. Разжигание копоти означало бы иметь дело с беспорядком, который еще больше, чем тот, который уже вас ожидает.

Еще одно слово мудрому: следите за тем, чтобы никто не открывал наружные двери, из-за которых внезапный сквозняк может рассыпать пыль и пепел по ковру и мебели в вашей гостиной. Простое действие открытия двери лишило бы цели столь кропотливого удержания пыли и мусора за пластиковой мембраной.

Аккуратно отодвиньте пленку в сторону, затем используйте пылесос, чтобы очистить топку. Возможно, вам придется опорожнить пылесос в середине работы, в зависимости от мощности машины.

Дополнительные советы

Скорее всего, вам не захочется снова чистить дымоход в ближайшее время. Хотя креозот со временем неизбежно накапливается, вы можете замедлить его накопление, используя только правильно расколотые и выдержанные дрова.

Также держитесь подальше от медленного, дымящегося и тлеющего огня, который особенно быстро создает креозот. Чтобы избежать подобных пожаров, всегда обеспечивайте огонь достаточным количеством воздуха.
